Ortungsset bis 3 m Tiefe mit GPS, Datenlogging und Signalgeber - Leica DD175 Depth GPS Package 50 Hz

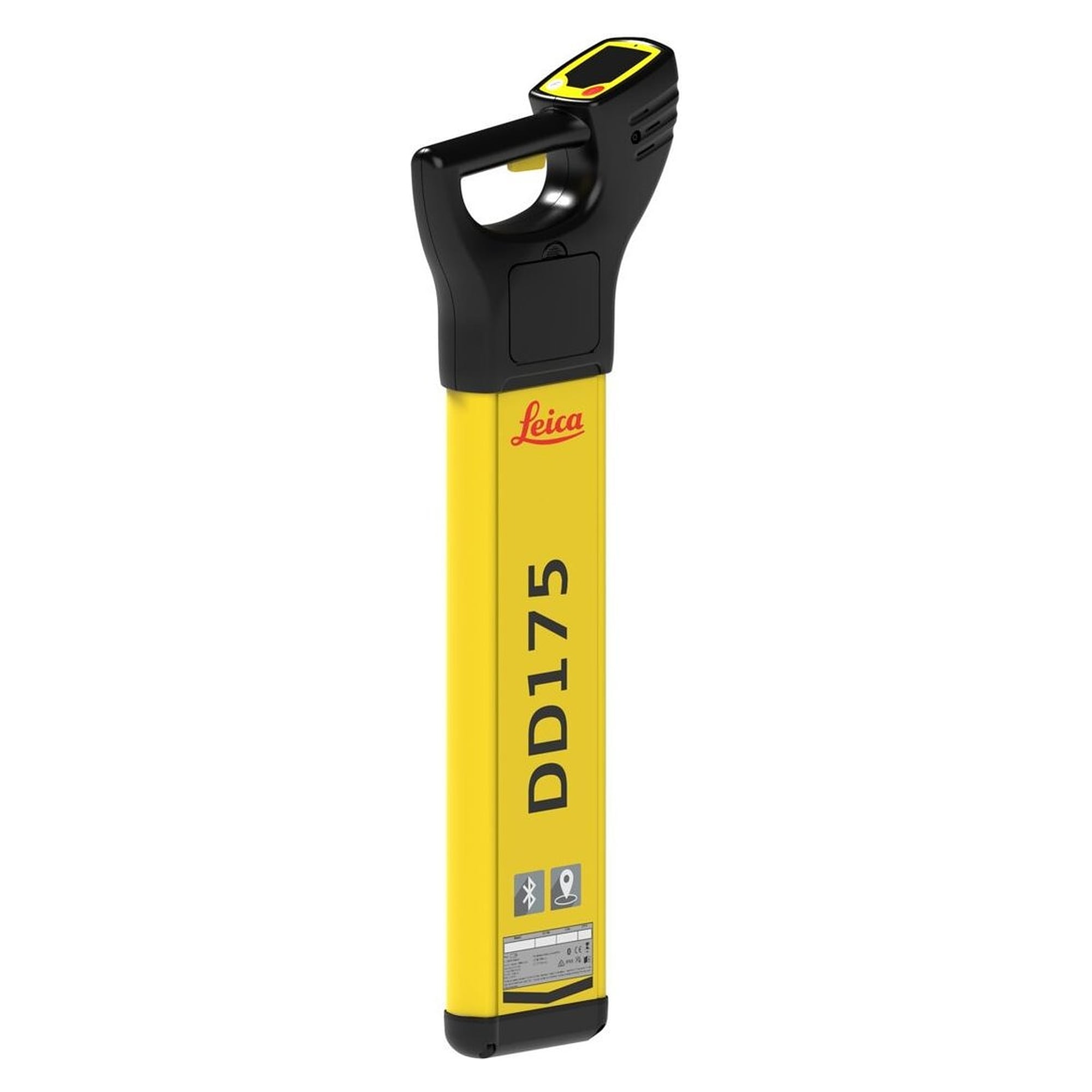

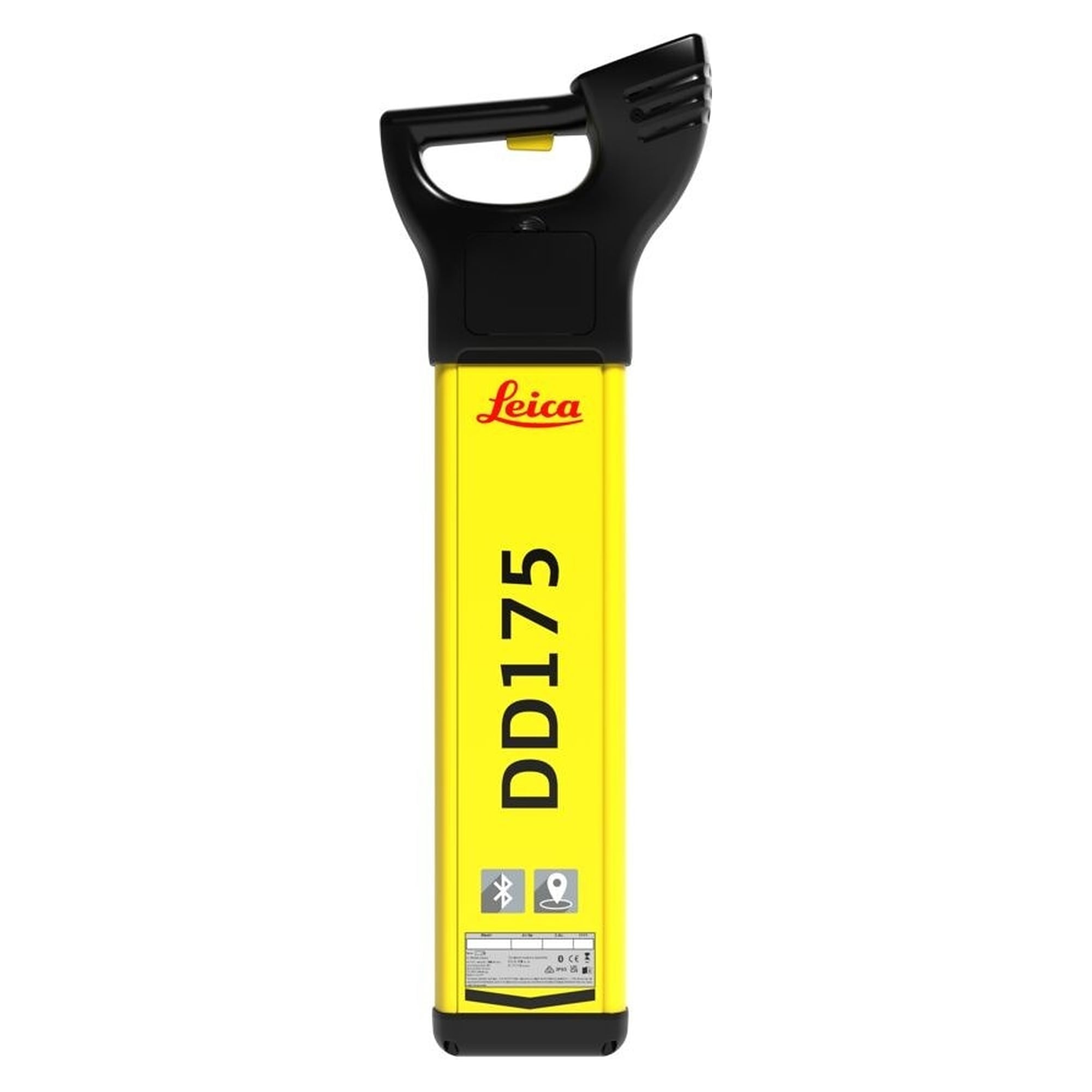

Ein Ortungsgerät allein findet nur Leitungen, die von sich aus ein Feld abstrahlen. Für die Tiefenangabe und für stromlose Kabel, Gas- und Wasserleitungen gehört ein Signalgeber dazu. Dieses Paket stellt deshalb das Ortungsgerät DD175 für 50 Hz Netzfrequenz mit dem 1-Watt-Signalgeber DA175 zusammen und erreicht damit eine Ortungstiefe von 0,3 bis 3 m bei einer Tiefengenauigkeit von 10 Prozent.

Vorteile

• Vier Frequenzen auf beiden Seiten, denn der DA175 deckt im Direktanschluss genau die vier Senderfrequenzen des DD175 ab, also 33 kHz, 8 kHz, 640 Hz und 512 Hz.
• Tiefenangabe 0,3 bis 3 m an der Leitung und 0,3 bis 9,99 m an der Sonde, verfügbar erst im Zusammenspiel von Ortungsgerät und Signalgeber oder Sonde.
• GPS und interner Datenspeicher unterscheiden dieses Paket vom DD120- und DD130-Paket. Jede Messung wird mit Position protokolliert und geht über Bluetooth an die DX Software Suite.
• Signalstrommessung zeigt, ob wirklich die eingespeiste Leitung verfolgt wird und nicht eine benachbarte, auf die das Signal übergesprungen ist.
• Automatisches Pinpointing und Good-to-Go Selbsttest ersparen die manuelle Empfindlichkeitseinstellung. Gefahrenzone und flache Ortung warnen vor oberflächennahen Leitungen.
• 15 h Betriebsdauer am Ortungsgerät und 30 h am Signalgeber, Alkalibatterien für beide Geräte und die Handbücher liegen bei.

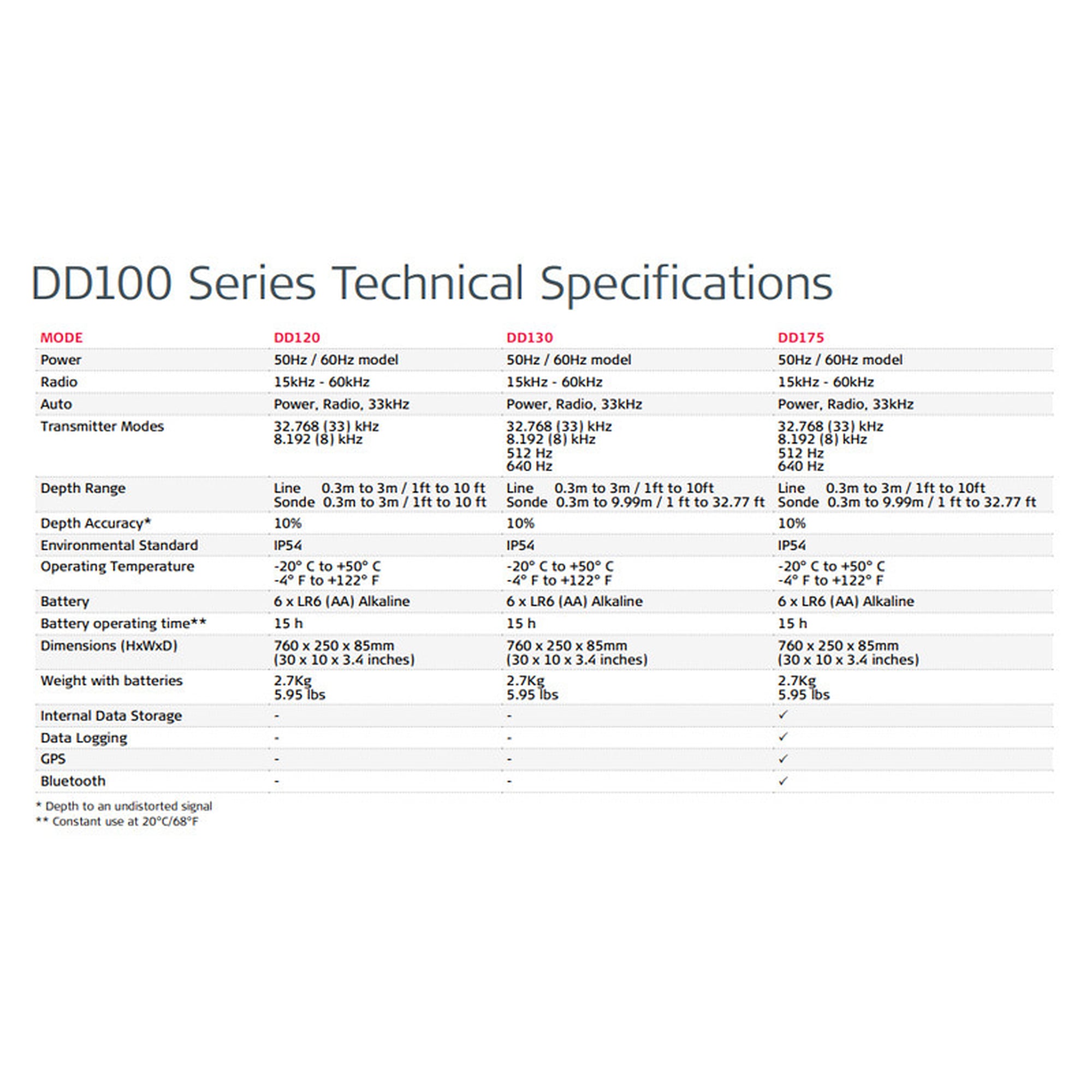

Technische Daten

Einsatzbereiche

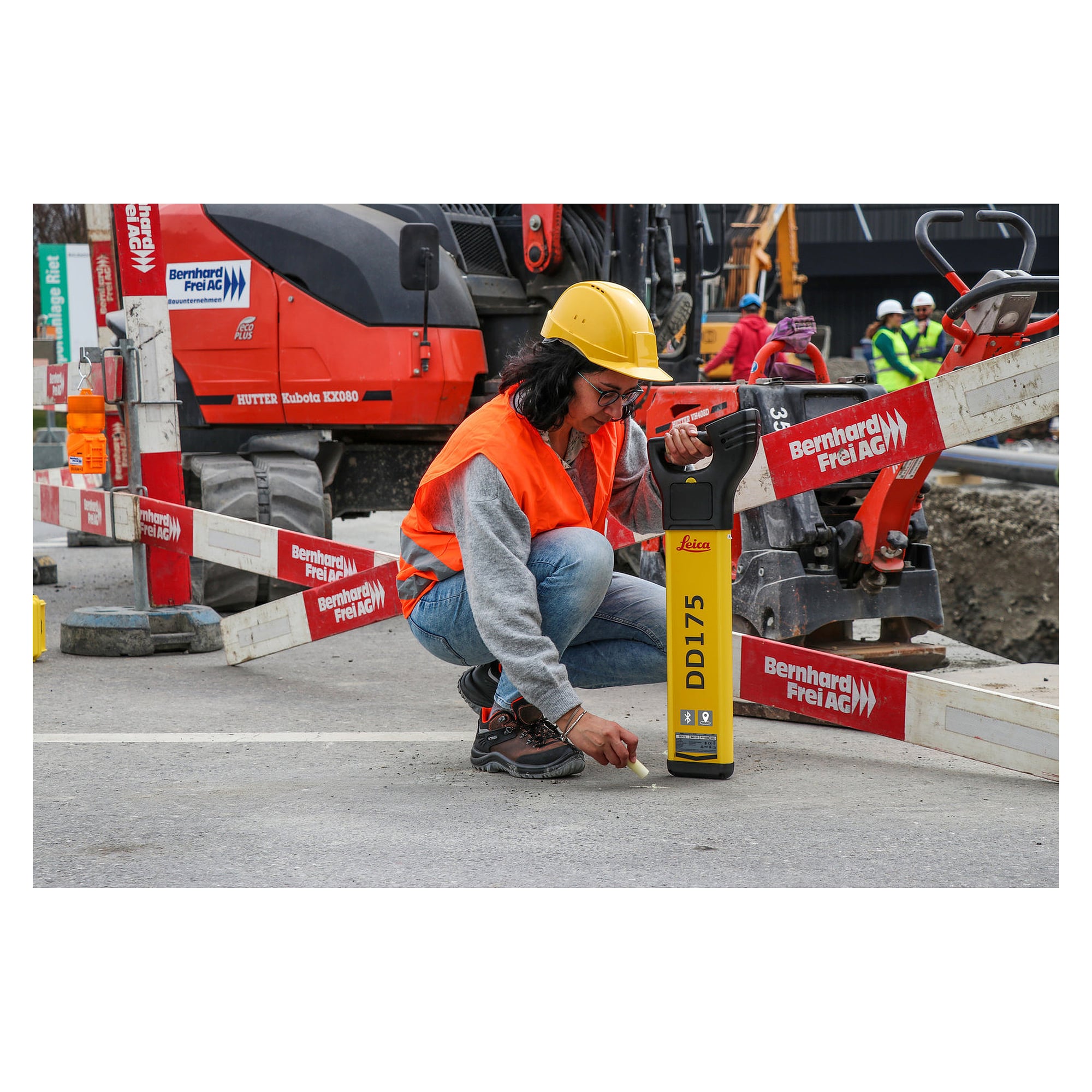

Leitungssuche vor Erdarbeiten im Tief- und Straßenbau, Freilegen von Hausanschlüssen, Trassenkontrolle bei Netzbetreibern für Strom, Gas, Wasser und Telekommunikation, Verfolgen stromloser Kabel und nichtmetallischer Rohre über den Signalgeber, Dokumentation der georteten Trassen mit Positions- und Tiefenbezug für die Bestandsaufnahme.

Kompatibilität und Lieferumfang

Das Paket ist in sich abgestimmt. Das Ortungsgerät DD175 arbeitet mit der Senderreihe DA175 und DD2xx zusammen, der DA175 wiederum mit den Ortungsgeräten DD120, DD130 und DD175. Für das Verfolgen von Abwasserleitungen, Kanälen und Leerrohren lässt sich das Paket um die Leica Sondenreihe erweitern. Die Daten aus dem internen Speicher gehen über Bluetooth an die DX Software Suite.

• Ortungsgerät Leica DD175 50 Hz, Materialnummer 949120, 1 Stück
• Signalgeber Leica DA175 1 Watt, Materialnummer 949370, 1 Stück
• Systemtragetasche für Ortungsgerät und Signalgeber, Materialnummer 850276, 1 Stück
• Alkalibatterien für Ortungsgerät und Signalgeber sowie die Handbücher

Normen und Herkunft

Schutzart IP54 am Ortungsgerät, am Signalgeber IP67 bei geschlossenem und IP65 bei offenem Deckel. Betriebstemperatur beider Geräte -20 °C bis +50 °C, Lagertemperatur des Signalgebers -40 °C bis +70 °C, 1 Jahr Garantie. Originalpaket von Leica Geosystems, Teil von Hexagon.
