Schon gewusst? 217 °C

SAC305 besteht aus 96,5 Prozent Zinn, 3 Prozent Silber und 0,5 Prozent Kupfer. Es schmilzt bei etwa 217 Grad Celsius, rund 34 Grad über dem alten eutektischen Zinn-Blei-Lot.

Lötspitzen ansehen

Spitzenserie P

Löt- und Entlötspitzen

Die Thermaltronics Spitzenserie P sind Patronenlötspitzen für die TMT-5000S-Station und werden in zwei Temperaturstufen angeboten: P60 für Standardlöttemperaturen und P75 für höhere Löttemperaturen bei massebehafteten Verbindungen. Das Formenspektrum umfasst konisch (P60C004, 0,4 mm; P60C010, 1,0 mm), abgeschrägt 60°/45° (P60BV010-P60BV030), Meißel 30° (P60CH012-P60CH052), hufförmig mit Dent (P60WV020, P60WV031) und Messerform (P60K047, 4,7 mm). Alle Formen sind identisch in der P75-Temperaturstufe verfügbar.

⚙ Konisch P60C / P75C - 0,4 mm und 1,0 mm, für Feinpitch-SMD

⚙ Abgeschrägt P60BV / P75BV - 1,0-3,0 mm, Standard-THT und SMD

⚙ Meißel 30° P60CH / P75CH - 1,2-5,2 mm, breite Formauswahl

⚙ Meißel 90° P60CH032 / P75CH032 - 3,2 mm, für Sonderwinkel und Stecker

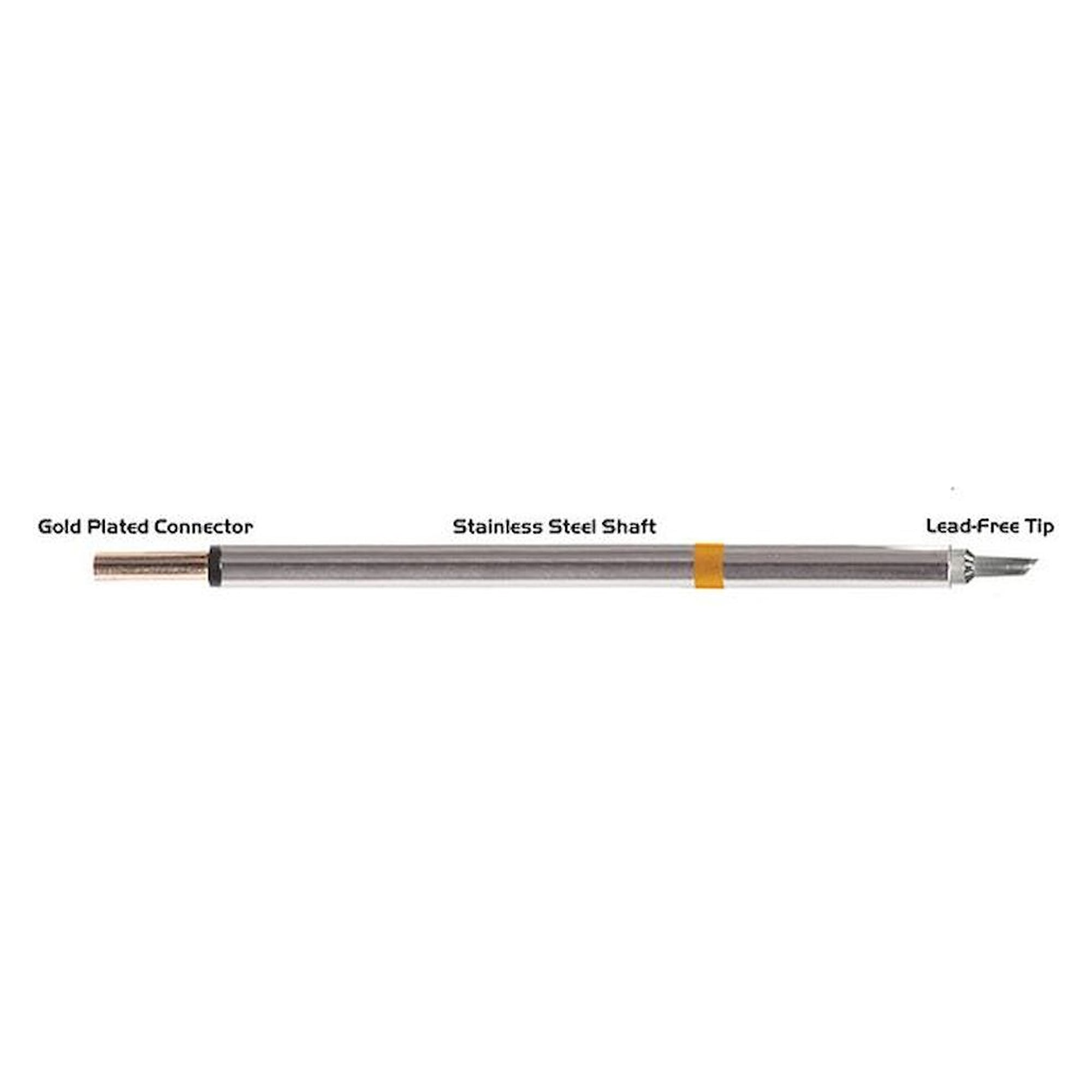

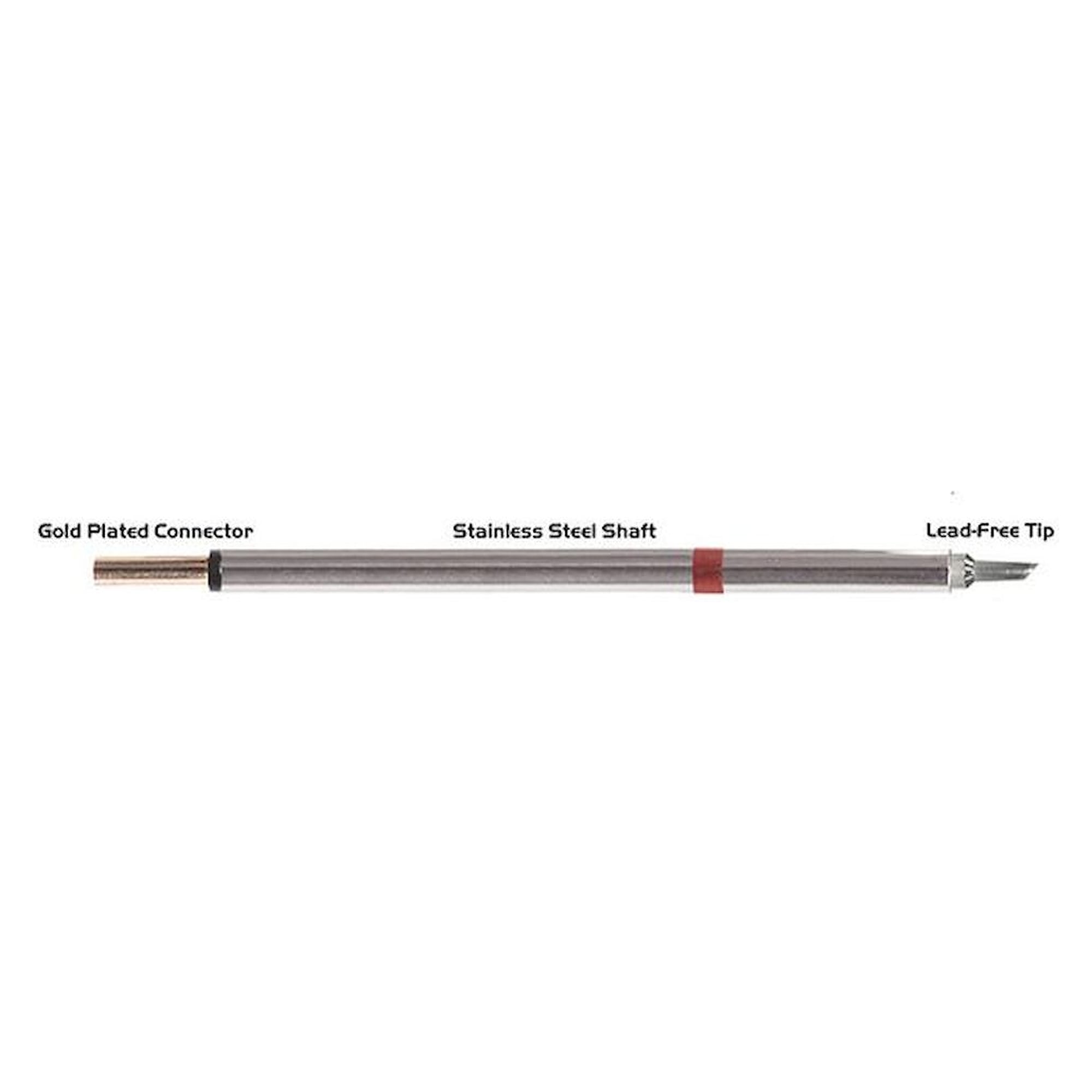

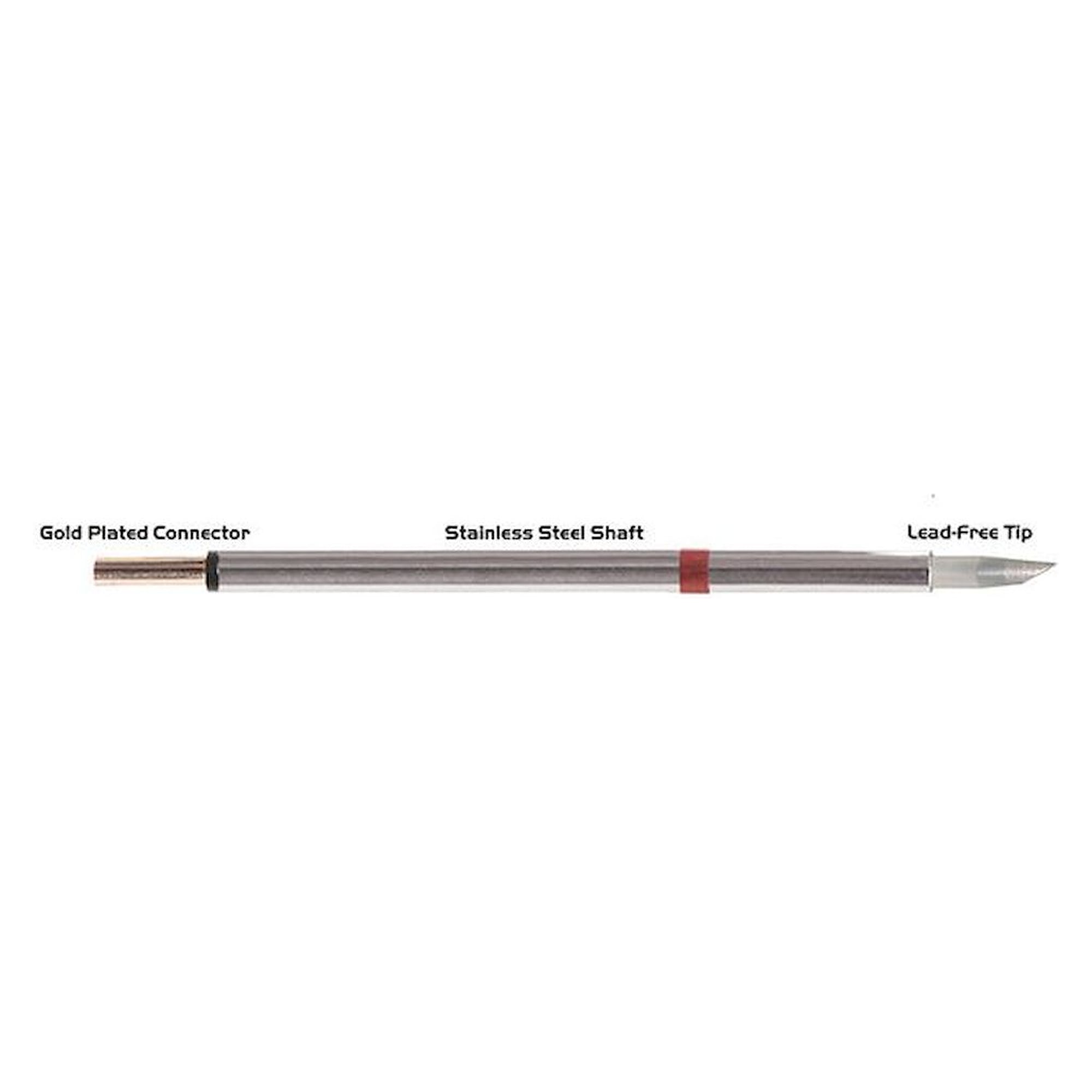

⚙ Huf-Form P60WV / P75WV - 2,0 mm und 3,1 mm, hufförmig mit Einbuchtung (Dent)

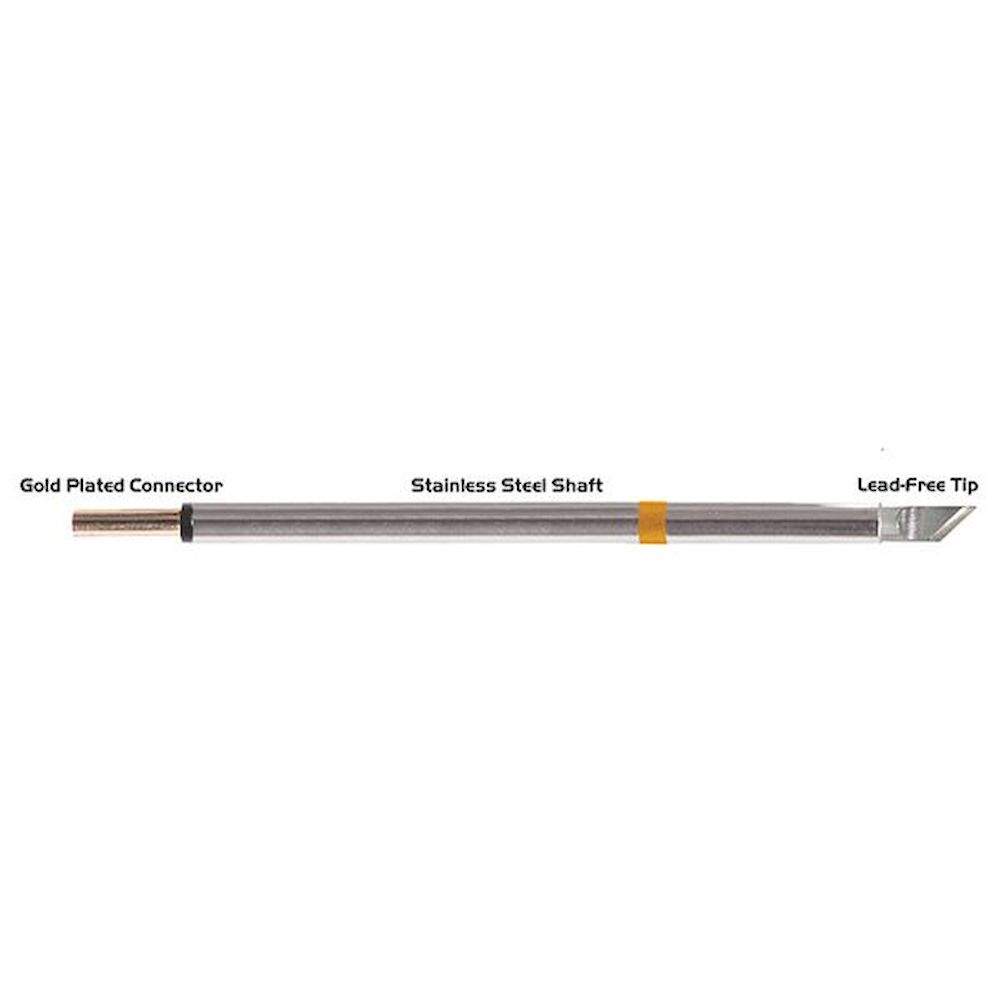

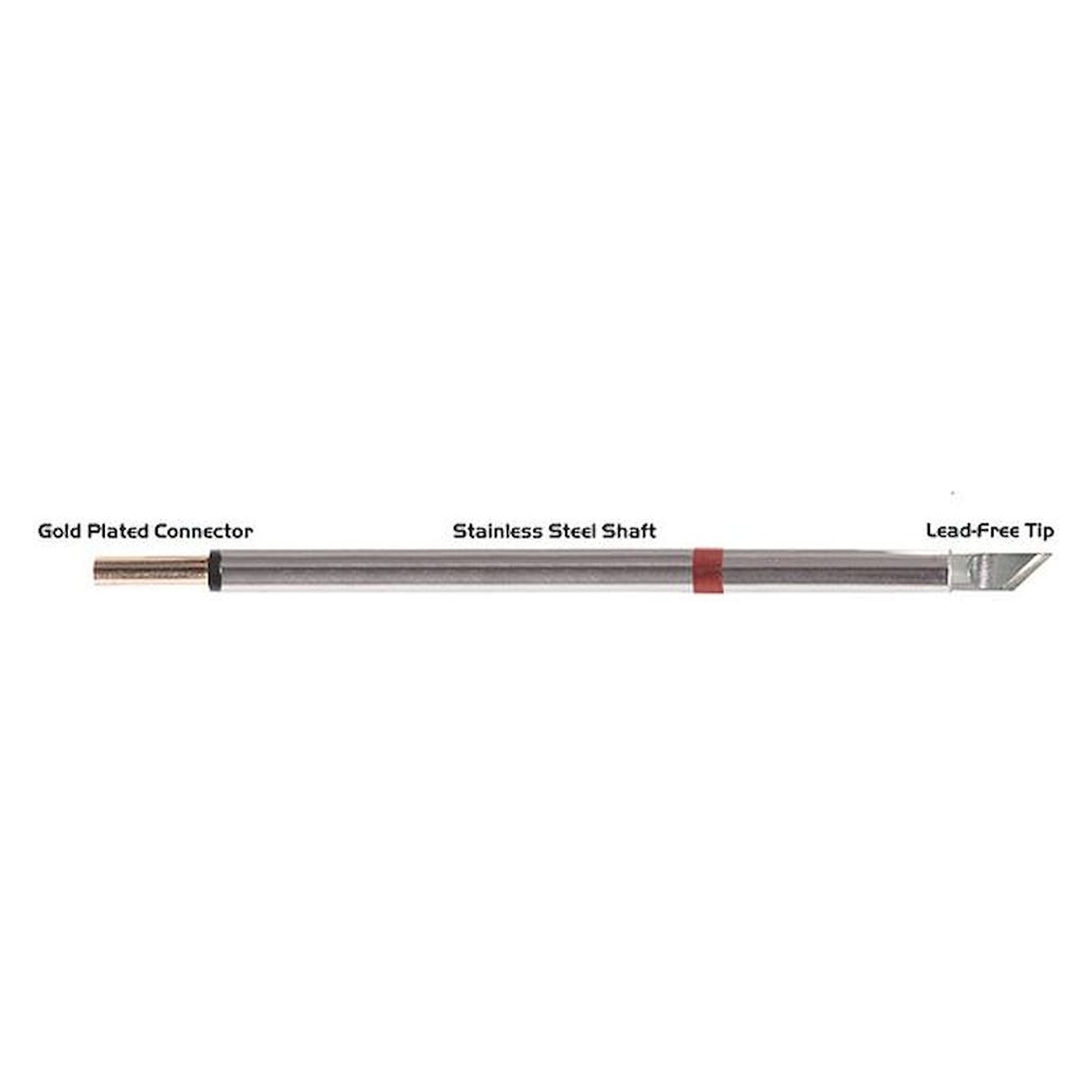

⚙ Messerform P60K / P75K - 4,7 mm, für Lötbrücken und Masseflächen

P60-Spitzen sind für das Standard-Lötfenster bleifreier Lote (217-260 °C Schmelzbereich) an der TMT-5000S ausgelegt. P75-Spitzen bieten eine höhere Wärmereserve und sind für masseintensive Verbindungen (Ground-Pads, Kupferlagen, dicke THT-Pads) geeignet, bei denen die Station sonst auskühlt. Für Standard-SMD-Bestückung reichen P60-Spitzen. Der Formencode nach der Temperaturstufe ist identisch: P60BV030 und P75BV030 haben dieselbe Geometrie.

Typische Einsatzbereiche: SMT-Handlötung und Rework an der TMT-5000S-Station, Masselötungen und Kupferflächen mit P75-Temperaturstufe, Meißel-Typ P60CH052 (5,2 mm) für großflächige Lötbrücken und Steckerleisten, sowie Feinpitch-IC-Lötung mit konischen P60C004-Spitzen.
