Schon gewusst? 217 °C

SAC305 besteht aus 96,5 Prozent Zinn, 3 Prozent Silber und 0,5 Prozent Kupfer. Es schmilzt bei etwa 217 Grad Celsius, rund 34 Grad über dem alten eutektischen Zinn-Blei-Lot.

Lötspitzen ansehen

Spitzenserie K

Löt- und Entlötspitzen

Die Thermaltronics Spitzenserie K sind Patronenlötspitzen für die TMT-9000S-Station. Das Sortiment umfasst konische Spitzen ab 0,1 mm (Micro Fine K60C001) über 0,4 mm bis zu abgeschrägten Typen (45°/60°) in Breiten von 0,7-6 mm, Meißelformen (30°) von 0,6-1,78 mm sowie hufförmige und messerförmige Ausführungen. Spitzen mit "BVF"-Bezeichnung sind nur auf der abgeschrägten Fläche verzinnt, was den Lotfluss beim Paderhitzen gezielt begrenzt. Power-Plus-Spitzen (H-Suffix) bieten höhere Wärmereserve für massebehaftete Lötstellen.

⚙ Konisch K60C (Micro Fine) - 0,1 mm / 0,2 mm / 0,4 mm, für 0201/0402 SMD und Feinpitch-IC

⚙ Abgeschrägt 45°/60° K60BV - 0,7-6 mm, Standard-Anwendungen THT und SMD

⚙ BVF (halbverzinnt) K60BVF - 1-6 mm, gezielter Lotfluss bei Pad-Heizung

⚙ Meißel 30° K60CH/K60CB - 0,6-1,78 mm, bedrahtete Bauteile und SMD-Chip

⚙ Hufförmig K60BV (Dent) - für Chipbauteile mit Lotzuführung

⚙ Power Plus (H-Suffix) - erhöhte Wärmereserve für Ground-Pads und Kupferflächen

Aufgabe	Typ	Beispiel
0201 / 0402 SMD	K60C001 / K60C002 (Micro Fine)	K60BV004, K60C001
Standard SMD / THT	K60BV abgeschrägt	K60BV020, K60BV030
Pad-Heizung begrenzt	K60BVF (halbverzinnt)	K60BVF020, K60BVF030
Feinpitch Meißel	K60CH Micro Fine	K60CH006, K60CH008
Masselötung	K60BV groß / Power Plus	K60BV050, K60BV060

Typische Einsatzbereiche: Feinpitch-SMD-Handlötung an der TMT-9000S-Station, Rework von 0201/0402-Bauteilen mit Micro-Fine-Spitzen, THT-Durchsteckmontage mit Meißelspitzen, Masselötungen und Ground-Plane-Pads mit Power-Plus-Typen, sowie gezielte Pad-Heizung mit halbverzinnten BVF-Spitzen.

Was sind Thermaltronics Lötspitzen der Serie K und für welche industriellen Anwendungen werden sie eingesetzt?

Thermaltronics Lötspitzen der Serie K sind präzisionsgefertigte Lötwerkzeuge mit speziellen Pinzetten- und Entlötspitzen für professionelle SMD-Bestückung und Elektronikfertigung. Die Serie umfasst Pinzettenspitzen mit Klingenbreiten von 10,41mm bis 22,10mm sowie Entlötspitzen mit Innendurchmessern von 0,80mm bis 1,35mm für verschiedene Bauteilgrößen. Haupteinsatzgebiete sind die Elektronikindustrie, Automobilelektronik, Medizintechnik und Reparaturwerkstätten, wo höchste Präzision bei temperaturempfindlichen Bauteilen erforderlich ist.

Nach welchen technischen Kriterien werden Thermaltronics K-Serie Lötspitzen ausgewählt?

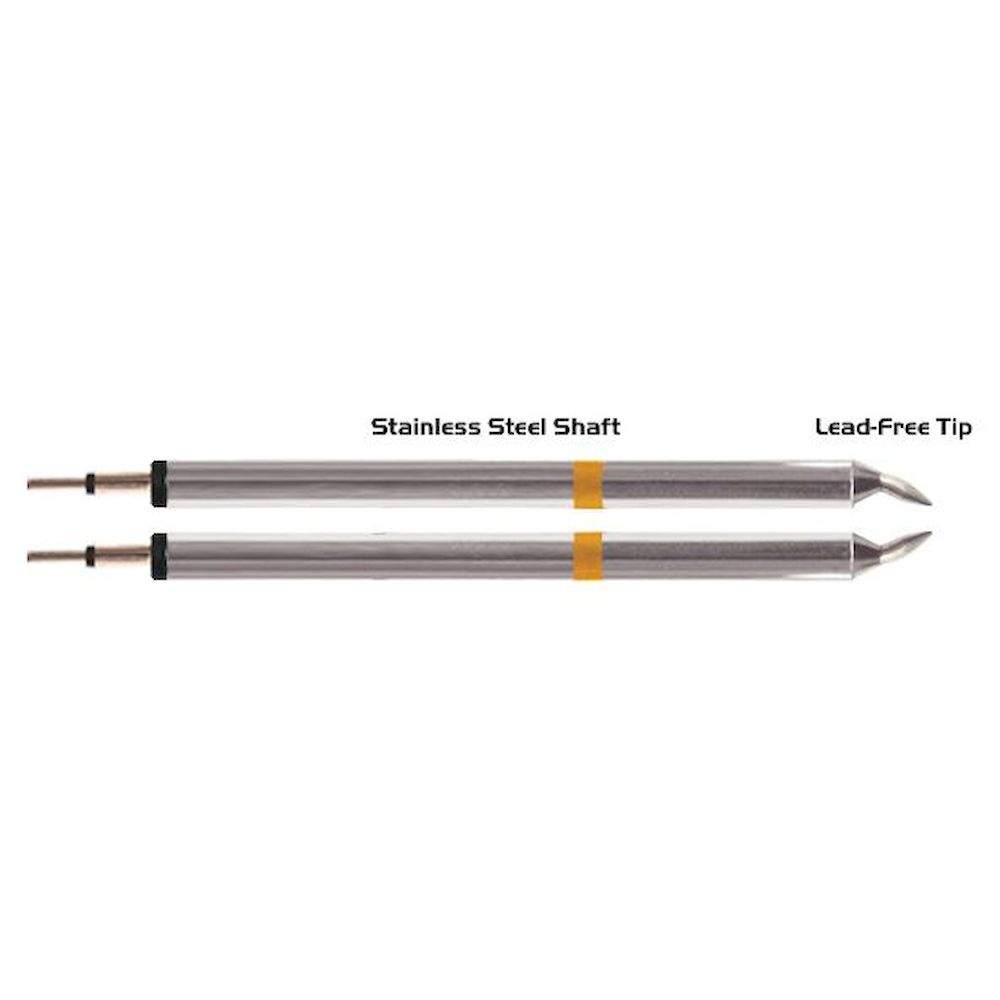

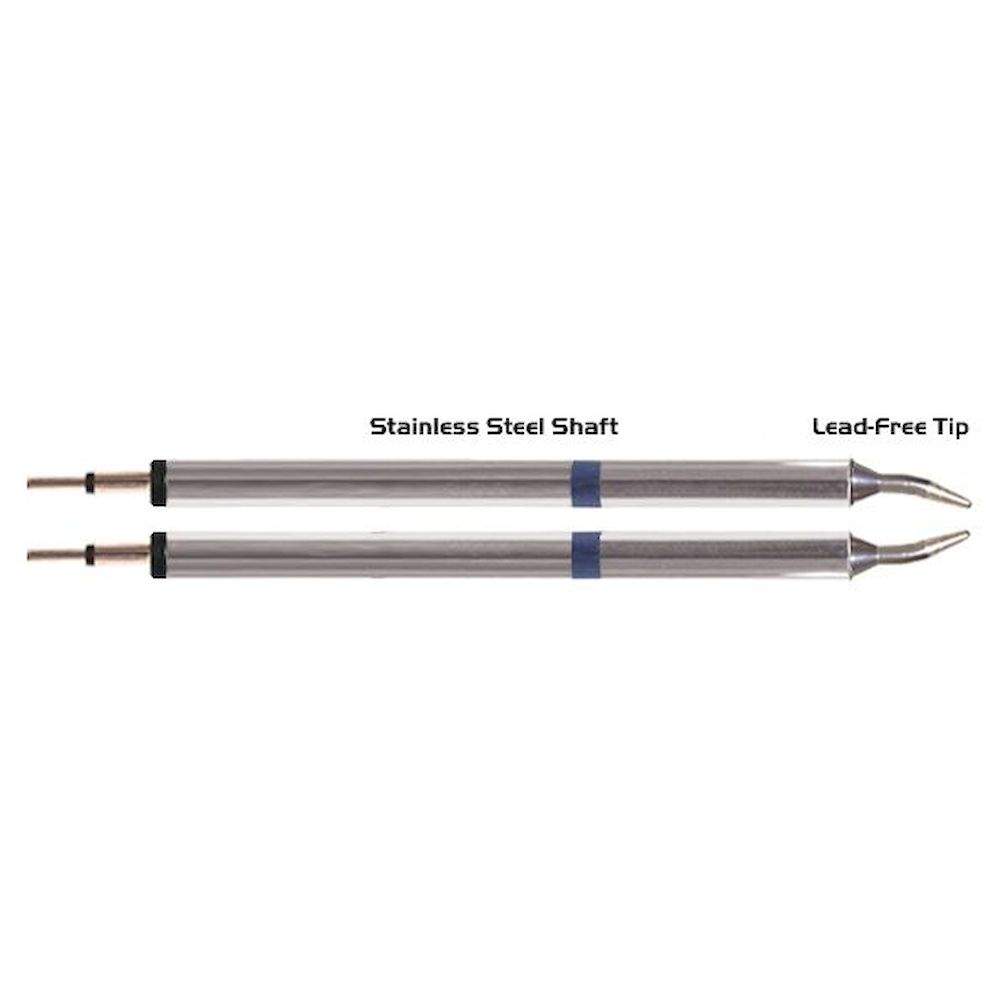

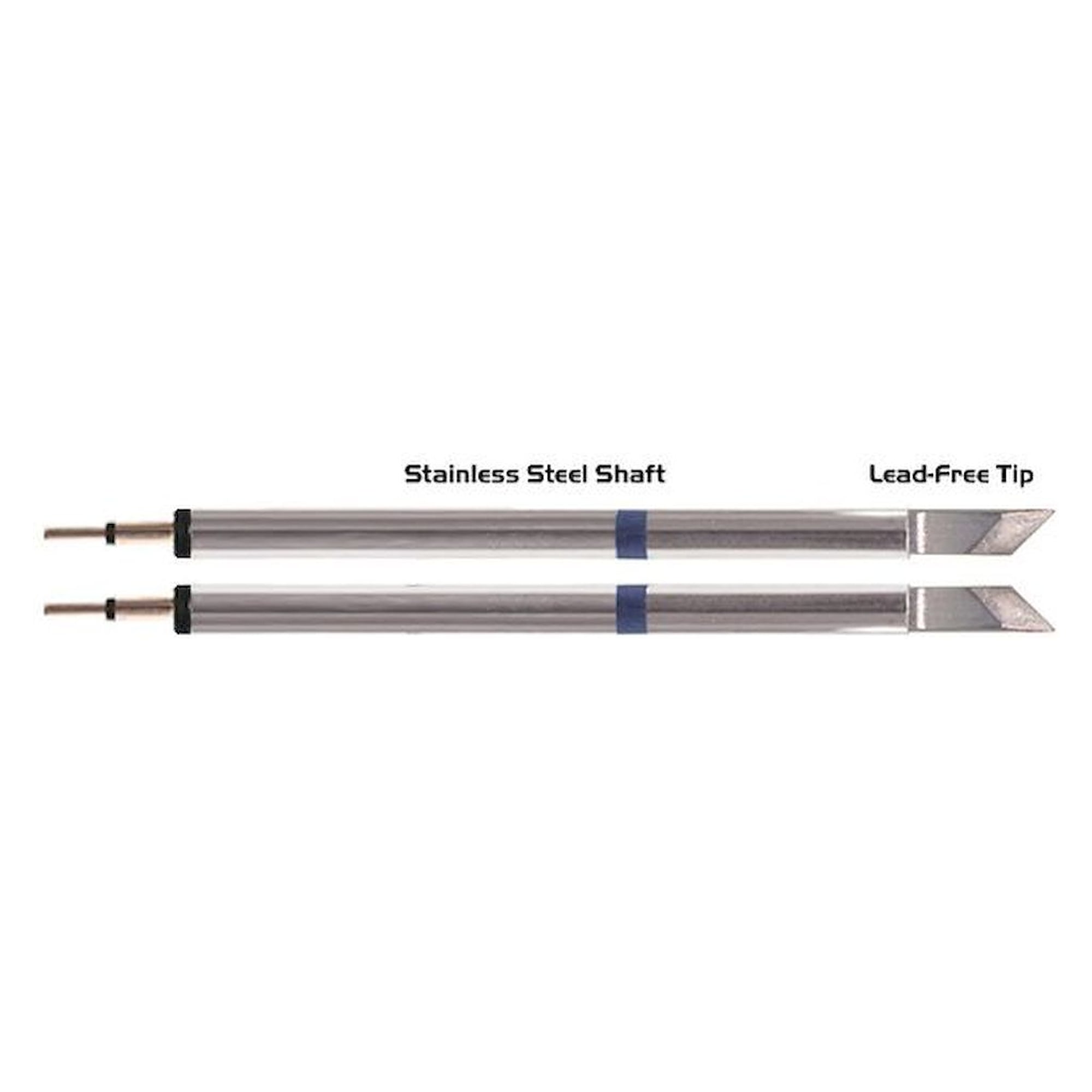

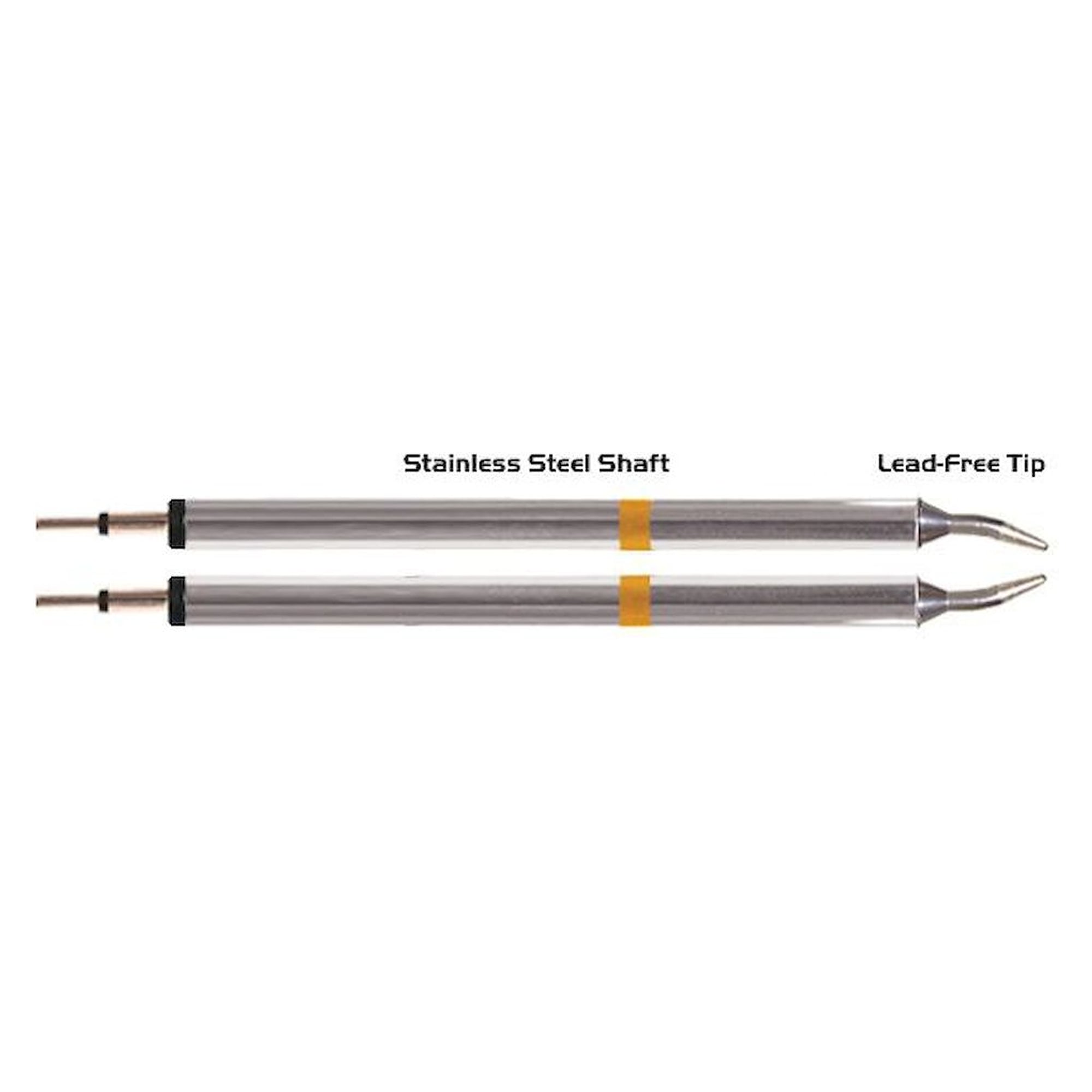

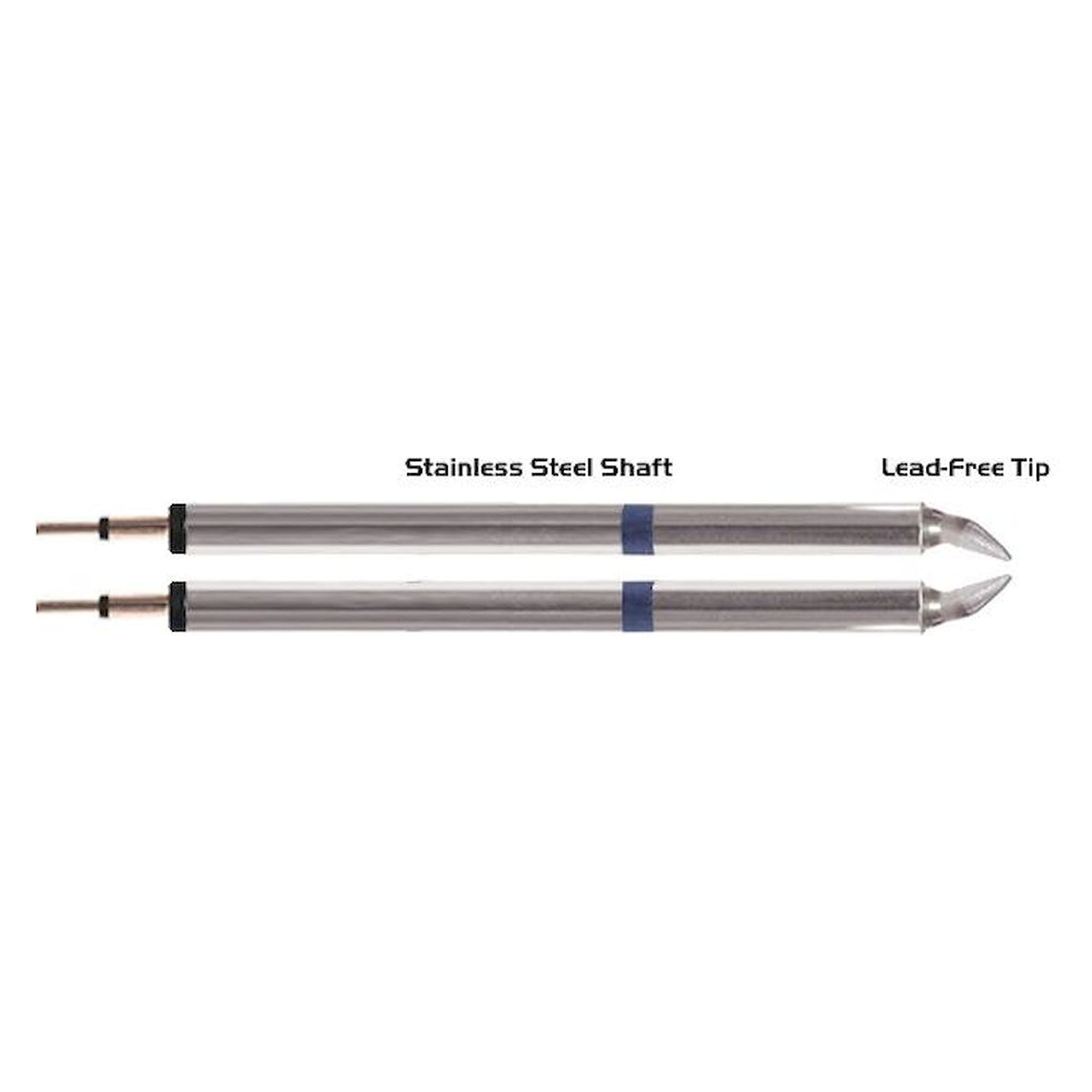

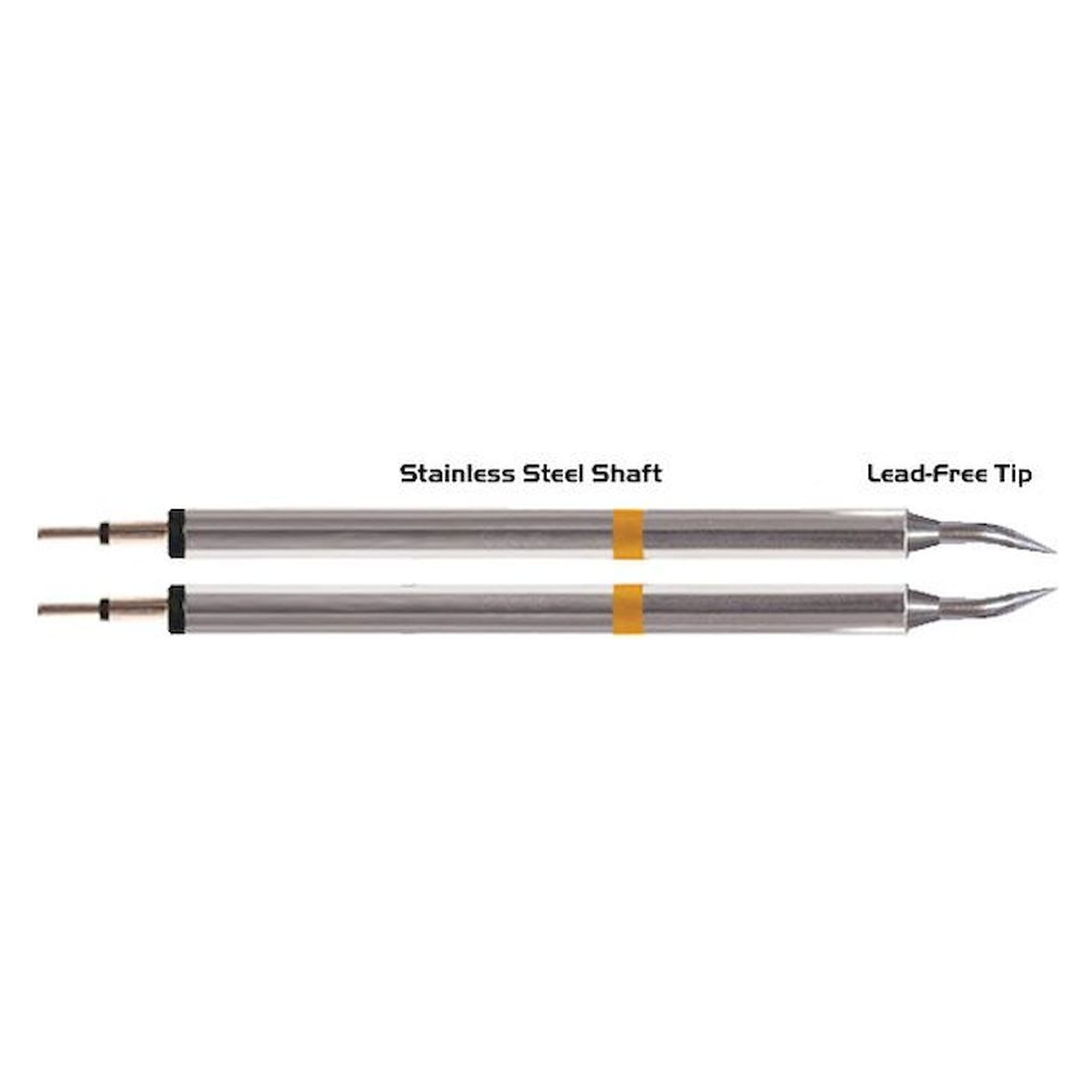

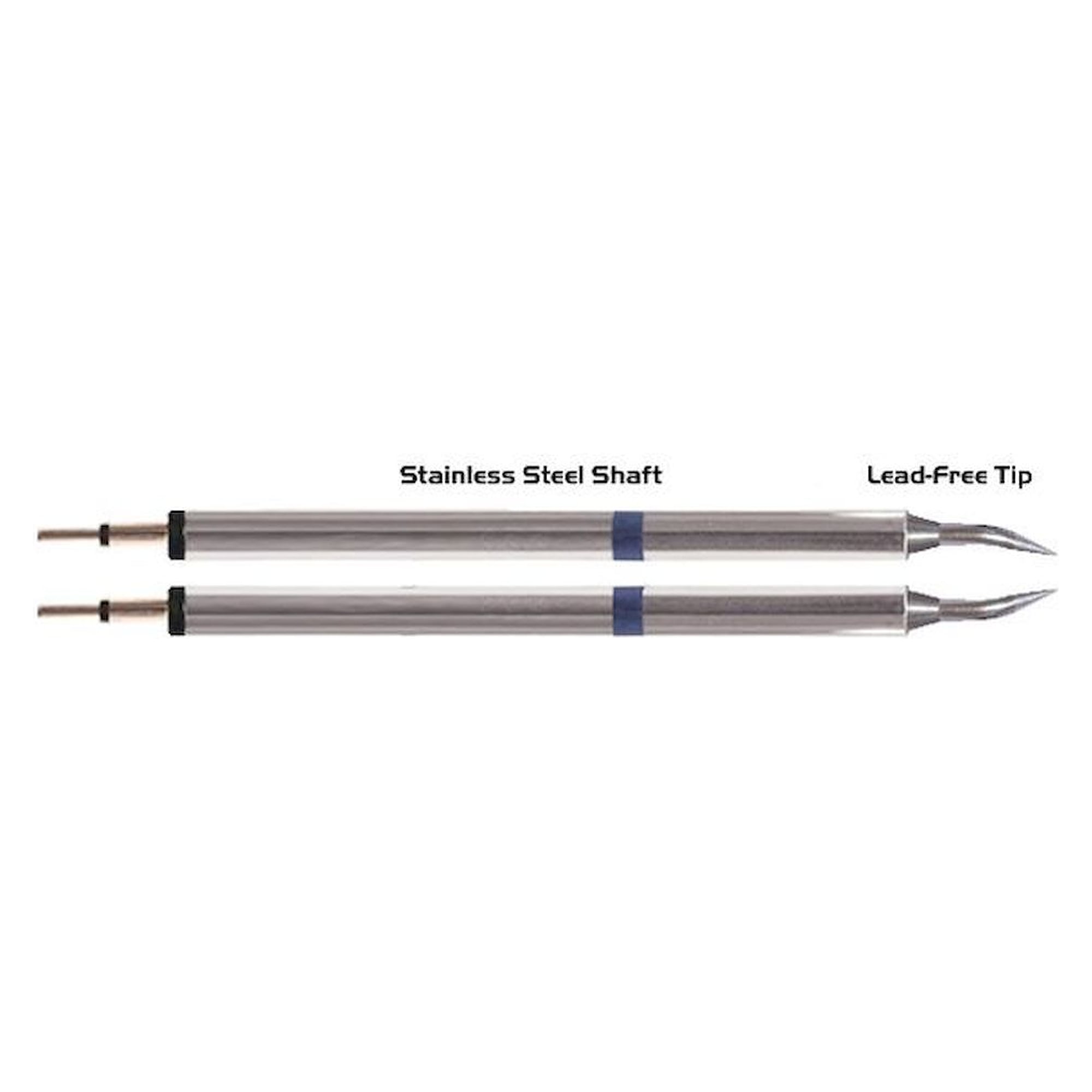

Die Auswahl erfolgt primär nach Bauteilgröße und Anwendungstyp, wobei Pinzettenspitzen nach Klingenbreite (10,41mm K70TZ100, 15,75mm K60TZ160, 22,10mm K80TZ220) und Entlötspitzen nach Innendurchmesser dimensioniert werden. Entscheidend sind der Wärmeübergangskoeffizient der kupferbasierten Spitze, die thermische Masse für stabile Temperaturverteilung und die Geometrie für optimalen Zugang zu Lötstellen. Die Materialzusammensetzung gewährleistet gleichmäßige Wärmeverteilung bei Arbeitstemperaturen bis 450°C und minimiert thermische Belastung empfindlicher Bauteile.

Welche Standards und Zertifizierungen gelten für Thermaltronics K-Serie Lötspitzen?

Thermaltronics K-Serie Lötspitzen entsprechen den Anforderungen nach DIN EN 61010-1 für elektrische Messprüf- und Laborgeräte sowie IEC 60335-2-45 für Lötgeräte. Die Spitzen erfüllen RoHS-Richtlinien und REACH-Verordnung für bleifreies Löten in der Elektronikindustrie. Zusätzlich werden die thermischen Eigenschaften nach DIN 8593-5 für Lötverfahren und die Materialqualität nach ISO 9001 Qualitätsmanagementsystem geprüft, um reproduzierbare Lötergebnisse in industriellen Fertigungsprozessen zu gewährleisten.

Welche Unterschiede bestehen zwischen den verschiedenen Thermaltronics K-Serie Varianten?

Die Hauptunterschiede liegen in den Spitzentypen und Abmessungen, wobei TZ-Varianten als Pinzettenspitzen für SMD-Bauteile mit Klingenbreiten von 10,41mm bis 22,10mm verfügbar sind. DT-Varianten sind Entlötspitzen mit Innendurchmessern von 0,80mm (K60DT003L) bis 1,35mm (K60DT005L) für präzises Entlöten verschiedener Bauteilgrößen. Die Modellnummern K60, K70, K75 und K80 kennzeichnen unterschiedliche Handstücksysteme und Temperaturcharakteristika, während das 'L'-Suffix längere Spitzen für schwer zugängliche Bereiche bezeichnet.

Welche Installationsanforderungen und Systemkompatibilität haben Thermaltronics K-Serie Lötspitzen?

Thermaltronics K-Serie Lötspitzen sind ausschließlich mit Thermaltronics TMT-Lötstationen kompatibel und verwenden ein proprietäres Schnellwechselsystem für werkzeugfreien Spitzentausch. Die Installation erfolgt durch einfaches Einsetzen in den entsprechenden Handstücktyp bis zum hörbaren Einrastklick. Das System erfordert Netzspannung 230V AC ±10% und arbeitet mit automatischer Temperaturregelung zwischen 200°C und 450°C. Die Identifikationselektronik in jeder Spitze ermöglicht automatische Erkennung der optimalen Betriebsparameter durch die Lötstation.

Welche Sicherheitseinstufungen und Betriebsparameter haben Thermaltronics K-Serie Lötspitzen?

Thermaltronics K-Serie Lötspitzen arbeiten bei Betriebstemperaturen von 200°C bis 450°C mit einer Temperaturstabilität von ±2°C und erfüllen Schutzklasse IP20 für den Einsatz in trockenen Arbeitsumgebungen. Die elektrische Sicherheit entspricht Schutzklasse II mit doppelter Isolierung und die Erdung erfolgt über das Handstück zur ESD-sicheren Bearbeitung empfindlicher Bauteile. Der zulässige Betriebstemperaturbereich liegt bei 5°C bis 40°C Umgebungstemperatur bei maximal 80% relativer Luftfeuchtigkeit ohne Kondensation für optimale Lötergebnisse.

Welche Wartungsintervalle und Standzeiten haben Thermaltronics K-Serie Lötspitzen?

Thermaltronics K-Serie Lötspitzen erreichen bei sachgerechter Verwendung eine Standzeit von 200 bis 500 Betriebsstunden, abhängig von Löttemperatur, Flussmitteleinsatz und Bauteiltypen. Die tägliche Wartung umfasst Reinigung mit feuchtem Schwamm bei Betriebstemperatur und Verzinnung der Spitze nach Arbeitsende zur Oxidationsverhinderung. Wöchentliche Inspektion auf Verschleiß, Korrosion oder Verformung ist erforderlich, wobei der Austausch bei sichtbaren Beschädigungen oder Temperaturschwankungen über ±5°C erfolgen muss. Kalibrierung der Lötstation sollte monatlich mit geeichtem Thermometer durchgeführt werden.
