Elektrische Verbindungstechnik

Leitungen

Festo Leitungen für die elektrische Verbindungstechnik umfassen konfektionierte Verbindungsleitungen und Steckdosenleitungen für den Anschluss von Ventilen und Aktuatoren. Das Programm umfasst die Baureihen KMC (Verbindungsleitung), KMEB, KMF, KMV und KME (Steckdosenleitungen) in den Spannungsversionen 24 VDC und 230 VAC sowie in Längen von 2,5 m, 5 m und 10 m. Varianten mit integrierter LED-Anzeige ermöglichen die Sichtprüfung des Schaltzustands direkt am Stecker.

264 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Leitungen richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale der Festo-Leitungen

⚙ Baureihen KMC, KMEB, KMF, KMV, KME - abgestimmte Leitungstypen für unterschiedliche Ventilsteckdosen-Geometrien

✓ Spannungen 24 VDC und 230 VAC - vollständige Abdeckung für Niederspannung und Netzspannung

⛤ Längen 2,5 / 5 / 10 m - drei Standardlängen, passend für Schaltschrank-zu-Ventil-Verbindungen

⚡ LED-Varianten -LED - integrierte Schaltstellungsanzeige an der Steckdose, ohne externe Prüfinstrumente

📦 KMEB-2 für 2-adrige Anschlüsse - Varianten 24 VDC und 230 VAC für zweipolige Ventilsteuerungen

Serienübersicht Leitungen

Baureihe	Spannung	LED	Typ
KMC-1	24 VDC, 230 VAC	Ja (-LED)	Verbindungsleitung
KMEB-1	24 VDC, 230 VAC	Ja (-LED)	Steckdosenleitung
KMEB-2	24 VDC, 230 VAC	Nein	Steckdosenleitung 2-adrig
KMF-1	24 VDC, 230 VAC	Ja (-LED)	Steckdosenleitung
KMV-1	24 VDC, 230 VAC	Ja (-LED)	Steckdosenleitung
KME-1	24 VDC	Ja (-LED)	Steckdosenleitung

Typische Einsatzbereiche

Typische Einsatzbereiche: Standardverdrahtung von Festo-Magnetventilen in Pneumatikstationen und Ventilinseln, Anschluss von Proportionalventilen und Wegeventilen an SPS-Ausgangskarten, Serviceleitungen für Inbetriebnahme und Wartung mit LED-Schaltstellungsanzeige, sowie Verbindung von Elektropneumatik-Steuerungen an Einzelventile in Sondermaschinen.

FAQ

Häufige Fragen zu Leitungen

Was sind Festo Leitungen und wo werden sie in der industriellen Pneumatik eingesetzt?

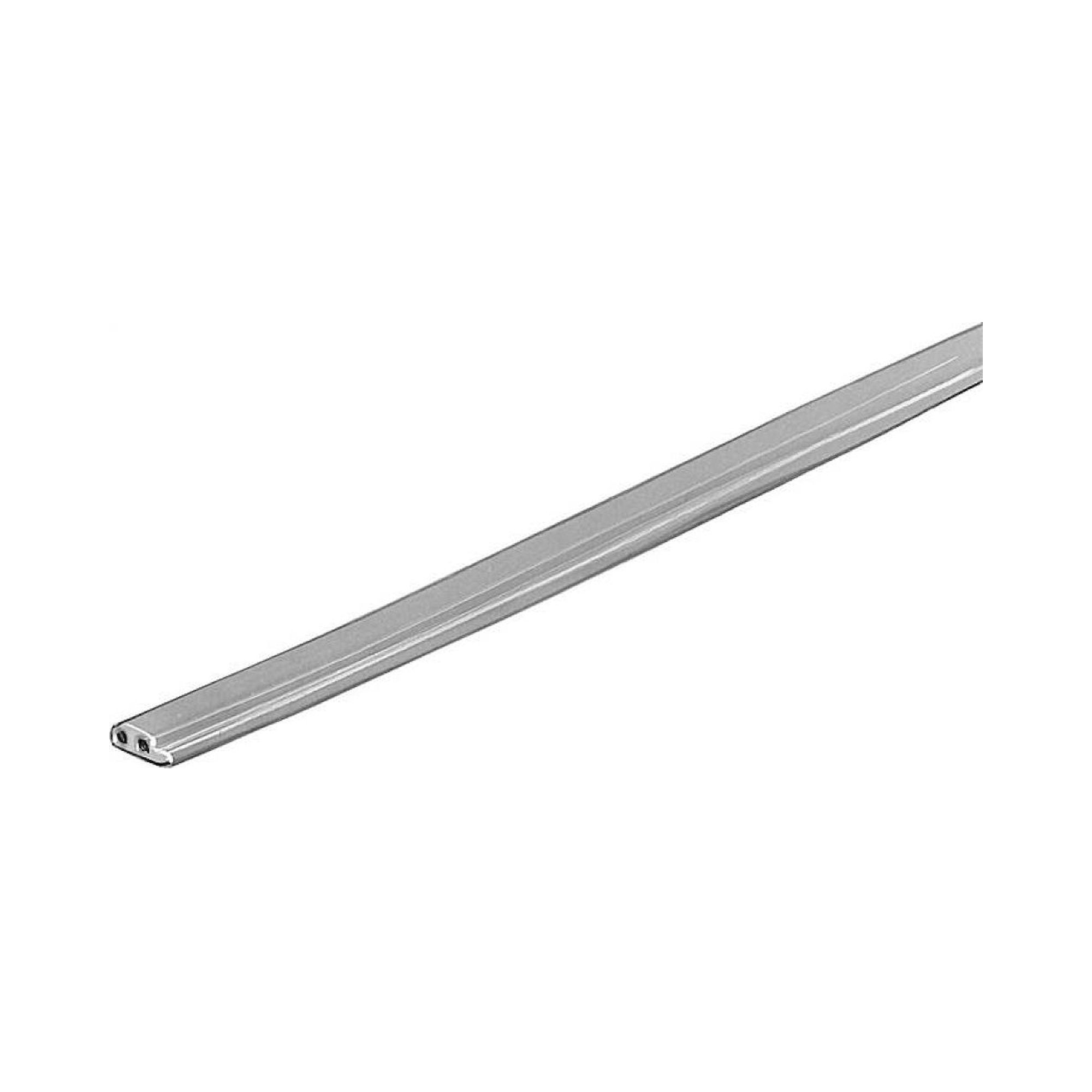

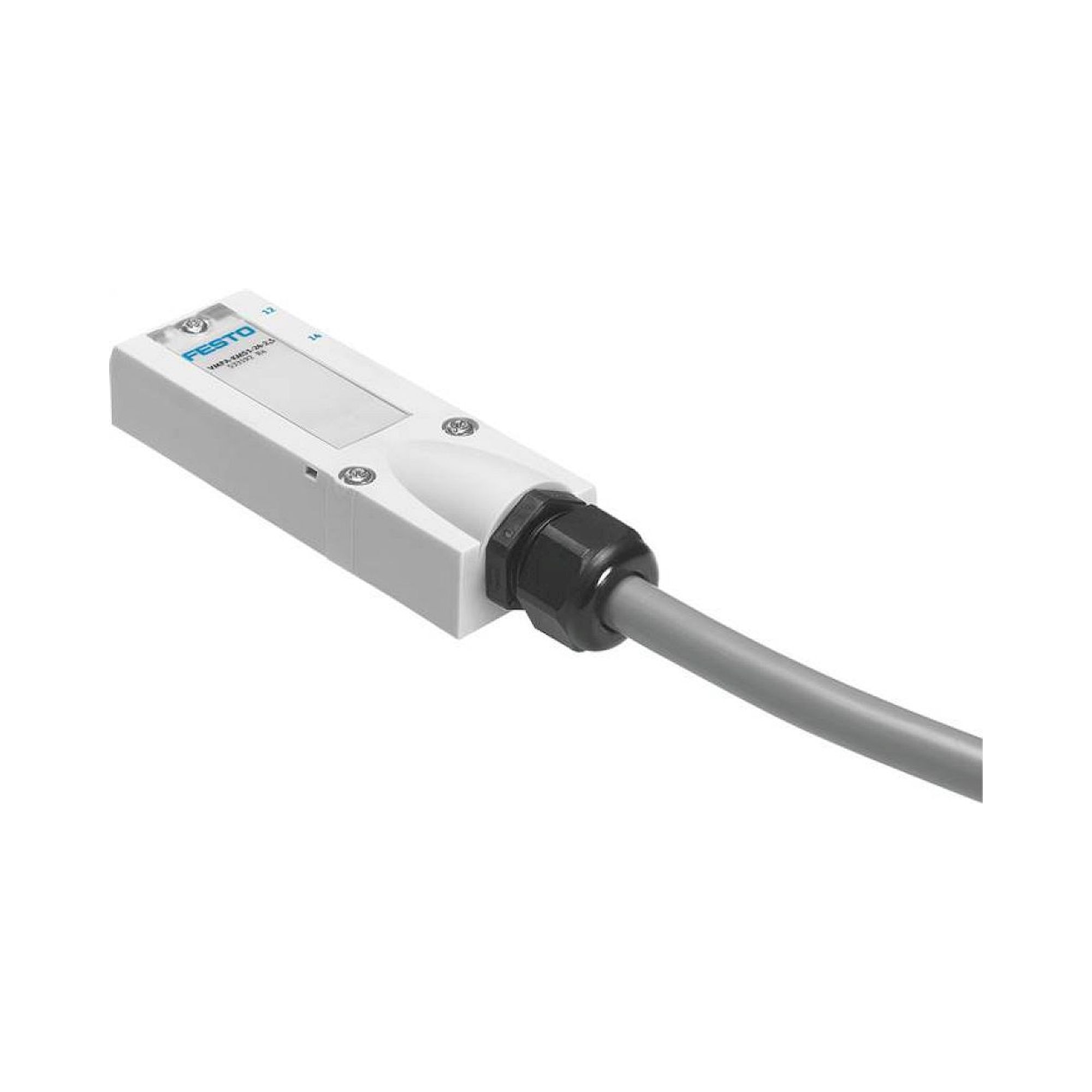

Festo Leitungen sind spezialisierte elektrische Verbindungskabel für pneumatische Automatisierungssysteme, die Signalübertragung zwischen Steuerungen und pneumatischen Komponenten ermöglichen. Die Produktpalette umfasst Flachkabel wie KASI-1,5-Y-100, Anschlussleitungen vom Typ VMPA-KMS2-24-10-PUR und Verbindungsleitungen der NEBV-Serie für Ventilinseln und Feldbussysteme. Diese Leitungen werden primär in der Fertigungsautomatisierung, Verpackungstechnik, Handhabungstechnik und Prozessautomatisierung eingesetzt, wo zuverlässige elektrische Verbindungen zwischen SPS-Systemen und pneumatischen Aktoren erforderlich sind.

Nach welchen technischen Kriterien sollte man Festo Anschlussleitungen für pneumatische Anlagen auswählen?

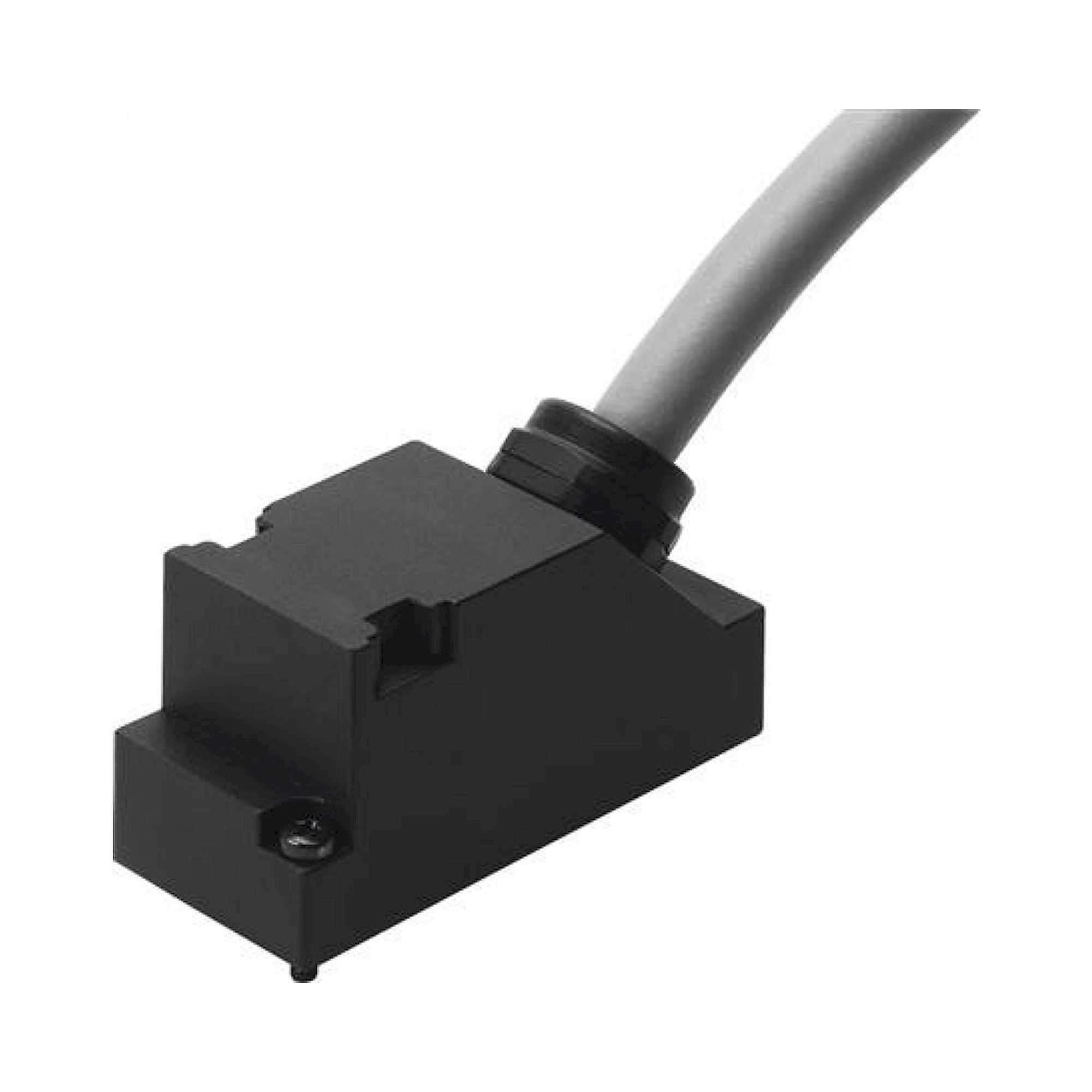

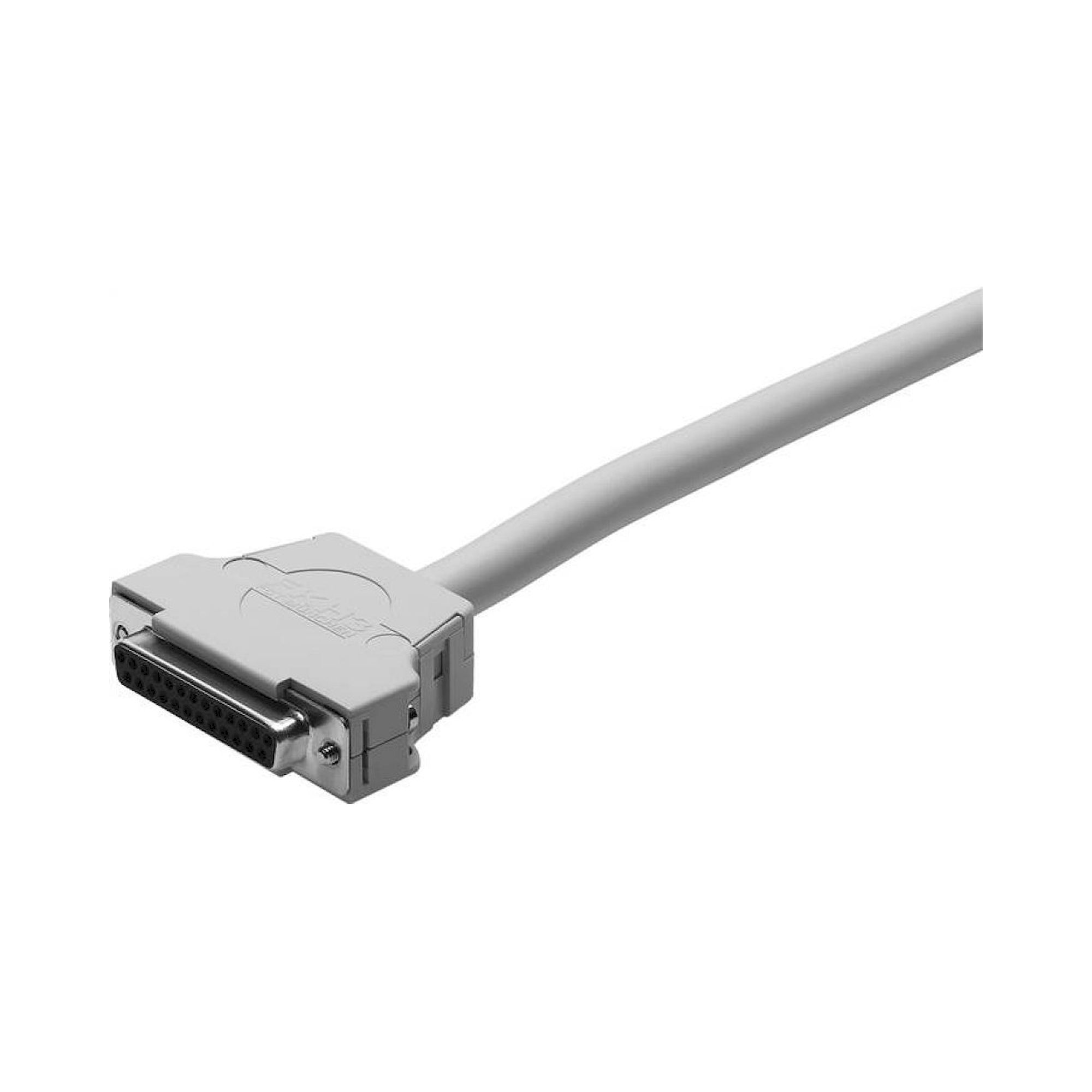

Die Auswahl von Festo Anschlussleitungen erfolgt primär nach Leitungslänge, Mantelmaterial und Anschlusstyp entsprechend der spezifischen Anwendungsanforderungen. Standardlängen reichen von 5 Metern bei NEBV-S1W37-K-5-LE37 bis zu 20 Metern bei KMP6-25P-20-10, während Mantelmaterialien zwischen PUR für erhöhte Flexibilität und PVC für Standardanwendungen variieren. Entscheidend sind außerdem die Polzahl, wobei 25-polige Ausführungen wie KMP4-25P-10-PUR für komplexe Ventilinseln verwendet werden, sowie die Kompatibilität zu den eingesetzten Festo Ventilsystemen und Feldbus-Schnittstellen.

Welche DIN- und EN-Normen gelten für Festo Leitungen in pneumatischen Industrieanlagen?

Festo Leitungen erfüllen die grundlegenden Anforderungen der DIN EN 60204-1 für elektrische Ausrüstung von Maschinen sowie DIN EN 61800-5-1 für Antriebssysteme mit einstellbarer Drehzahl. Die verwendeten Leitungsmaterialien entsprechen den Brandschutzklassen nach DIN EN 60332 für Kabelverhalten im Brandfall, während die mechanischen Eigenschaften den Vorgaben der DIN VDE 0276 für Installationsleitungen genügen. Zusätzlich erfüllen die Verbindungsleitungen die elektromagnetische Verträglichkeit nach DIN EN 61000 Serie, um Störungen in automatisierten Produktionsumgebungen zu minimieren.

Was ist der Unterschied zwischen Festo NEBV Verbindungsleitungen und VMPA Anschlussleitungen?

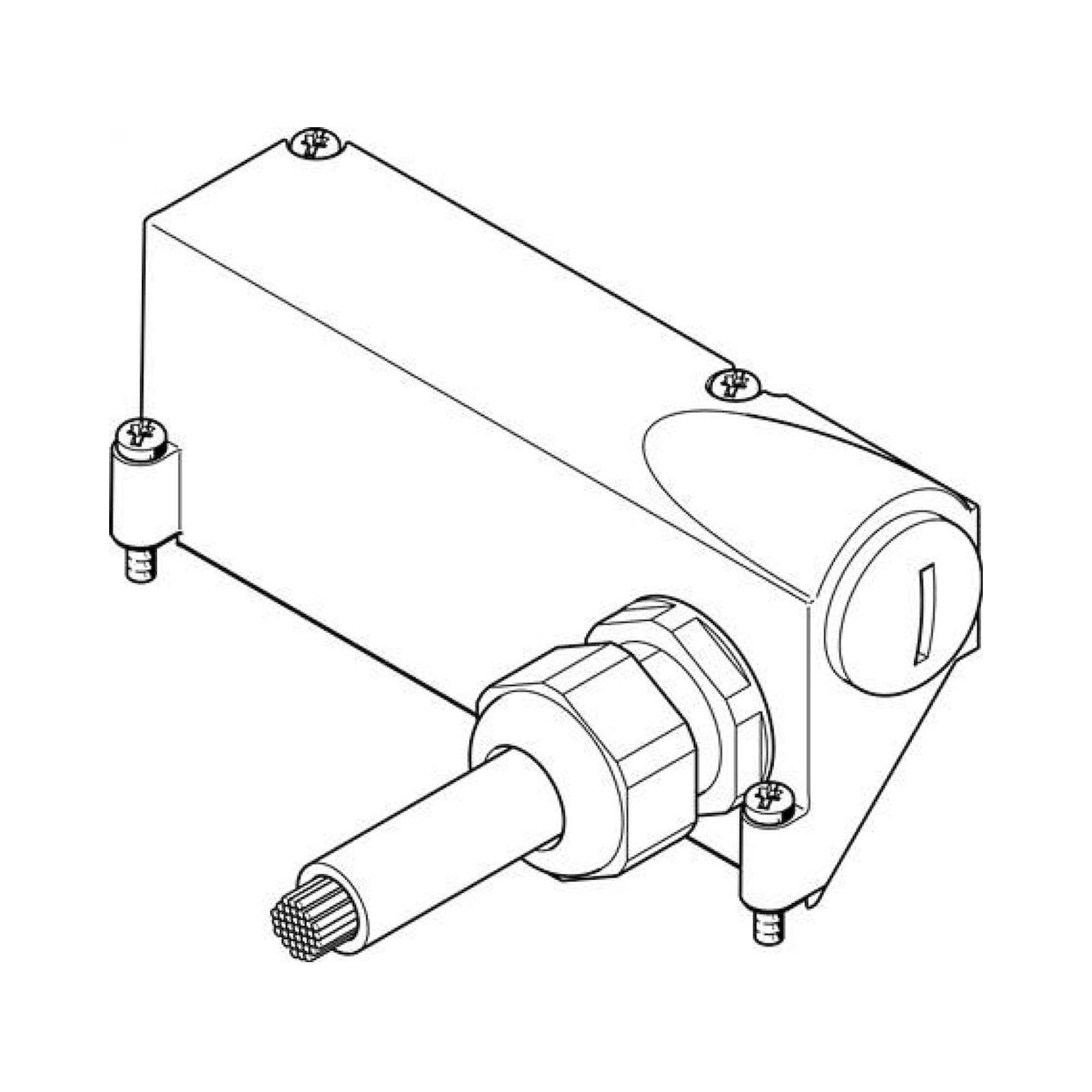

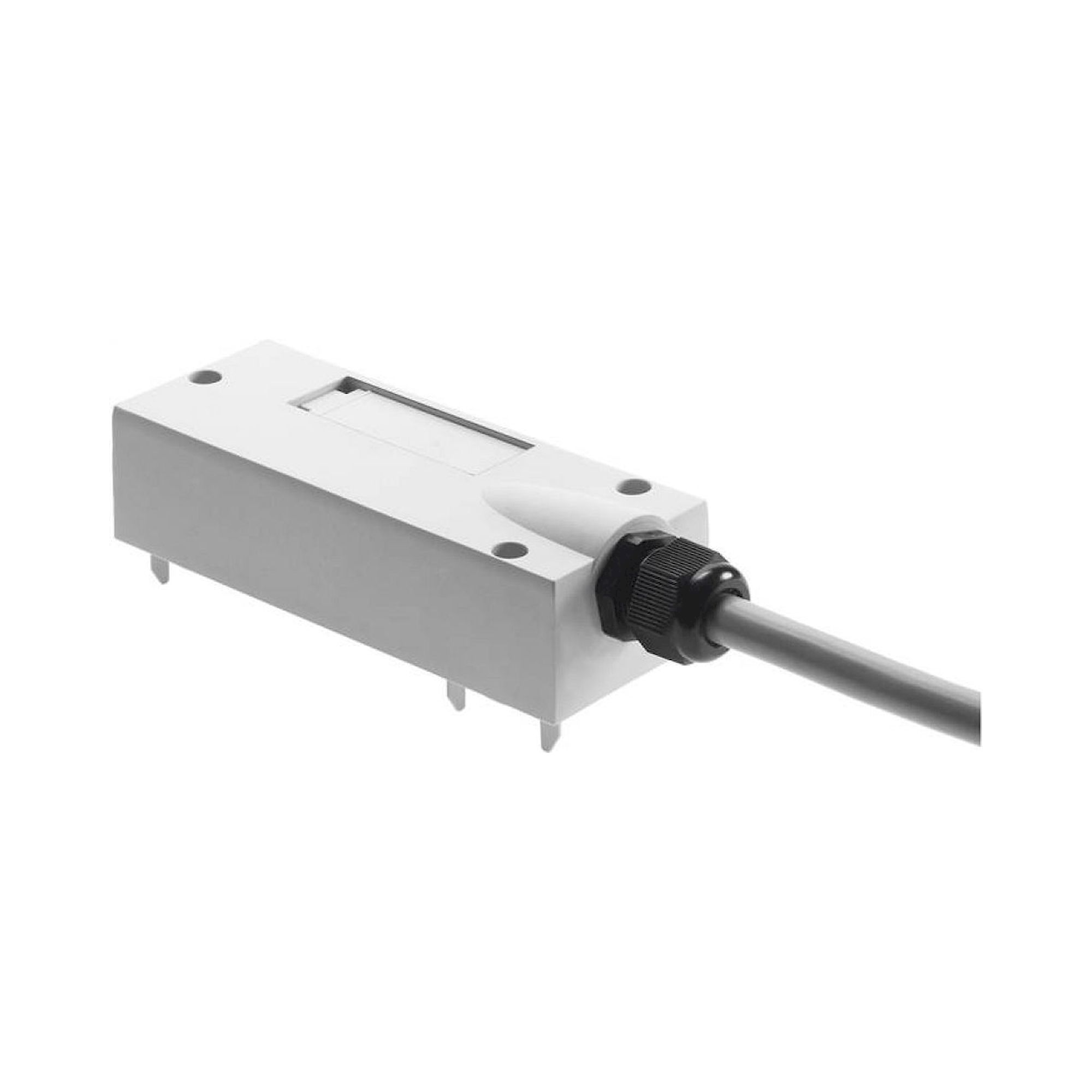

NEBV Verbindungsleitungen wie NEBV-S1W37-K-10-LE37 sind speziell für die direkte Verbindung einzelner pneumatischer Ventile mit dezentralen Steuerungsmodulen konzipiert, während VMPA Anschlussleitungen wie VMPA-KMS2-24-10-PUR für komplette Ventilinseln-Systeme mit mehreren parallel geschalteten Ventilen ausgelegt sind. NEBV-Leitungen verwenden typischerweise einzelne Rundstecker-Verbindungen und sind für Punkt-zu-Punkt-Verdrahtung optimiert, wohingegen VMPA-Leitungen Mehrfachstecker für simultane Ansteuerung ganzer Ventilblöcke besitzen. Die VMPAL-Varianten wie VMPAL-KMSK-S-SD25-IP67-10 bieten zusätzlich erhöhten Schutzgrad IP67 für raue Industrieumgebungen.

Welche Anschlussarten und Systemkompatibilität bieten Festo Leitungen für pneumatische Installationen?

Festo Leitungen verwenden standardisierte M8, M12 und Sub-D-Steckverbinder für universelle Kompatibilität zu gängigen Automatisierungssystemen wie Siemens S7, Allen-Bradley und Schneider Electric. Die KASI Flachkabel-Serie mit 1,5mm² Leiterquerschnitt eignet sich für direkte Klemmverbindungen an Steuerungsmodulen, während die KMP-Serie mit 25-poligen Sub-D-Anschlüssen für komplexe Feldbus-Anwendungen konzipiert ist. Installation erfolgt werkzeugfrei über Push-Pull-Verriegelungsmechanismen, wobei die PUR-Mantelleitungen Biegeradien ab 5-fachem Außendurchmesser bei Dauerbiegung unterstützen.

Welche Schutzart und Betriebstemperaturbereiche haben Festo Leitungen für industrielle Pneumatik?

Festo Leitungen erreichen Schutzgrade zwischen IP65 für Standardanwendungen und IP67 bei speziellen Varianten wie VMPAL-KMSK-S-SD25-IP67-10 für den Einsatz in feuchten oder staubigen Industrieumgebungen. Der Betriebstemperaturbereich erstreckt sich von -25°C bis +80°C bei PUR-Mantelleitungen und -10°C bis +60°C bei PVC-Ausführungen, wobei die Leitungen kurzzeitig bis +100°C belastbar sind. Die elektrischen Eigenschaften bleiben über den gesamten Temperaturbereich stabil, mit einer Prüfspannung von 2000V AC zwischen Leiter und Schirm sowie einem Isolationswiderstand über 100 MΩ bei 500V DC Prüfspannung.

Welche Wartungsintervalle und Lebensdauer haben Festo Leitungen in pneumatischen Automatisierungsanlagen?

Festo Leitungen sind für wartungsfreien Dauerbetrieb über 10 Jahre bei sachgemäßer Installation und Betrieb innerhalb der spezifizierten Parameter ausgelegt. Sichtprüfungen der Steckverbindungen und Leitungsmäntel sollten halbjährlich im Rahmen der Anlagenwartung erfolgen, wobei besonderes Augenmerk auf mechanische Beschädigungen durch Scheuerstellen oder extreme Biegungen zu legen ist. Bei bewegten Anlagenteilen empfiehlt sich eine jährliche Prüfung der Leitungsführung und Zugentlastung, während die elektrischen Verbindungen einer 3-jährlichen Isolationsmessung nach DIN VDE 0100-600 unterzogen werden sollten.
