Was sind Festo Schwenkantriebe DSR metrisch und in welchen Industrieanwendungen werden sie eingesetzt?

Festo Schwenkantriebe DSR sind pneumatische Drehantriebe mit metrischen Abmessungen, die präzise Schwenkbewegungen bis 180 Grad ausführen und nach dem Zahnstangen-Ritzel-Prinzip arbeiten. Die DSR-Serie eignet sich für Automatisierungsanwendungen in der Verpackungstechnik, Handhabungstechnik und Montagetechnik, wo zuverlässige Positionierung von Werkstücken, Greifern oder Ventilen erforderlich ist. Typische Einsatzbereiche finden sich in der Automobilindustrie für Schweißroboter-Positionierung, Lebensmitteltechnik für Abfüllanlagen und pharmazeutischen Produktion für Tablettiermaschinen, wo die kompakte Bauweise und hohe Wiederholgenauigkeit von ±0,1 Grad entscheidend sind. Die robusten Aluminiumgehäuse mit eloxierter Oberfläche gewährleisten auch unter industriellen Bedingungen eine lange Lebensdauer.

Welche technischen Auswahlkriterien sind bei Festo DSR Schwenkantrieben zu beachten?

Bei der Auswahl von Festo DSR Schwenkantrieben sind Kolbendurchmesser von 10 mm bis 40 mm, maximaler Drehwinkel von 180 Grad und das erforderliche Drehmoment entscheidende Faktoren. Das maximale Drehmoment variiert je nach Baugröße zwischen 0,3 Nm bei DSR-10 bis 8,5 Nm bei DSR-40 Modellen bei einem Betriebsdruck von 6 bar. Der Arbeitsdruck liegt standardmäßig zwischen 2 und 8 bar, wobei die pneumatischen Anschlüsse metrisch M5 bei kompakten Modellen oder G1/8 bei größeren Ausführungen realisiert sind. Die Varianten mit L-Kennzeichnung bieten zusätzliche Endlagendämpfung für sanfteren Anschlag und reduzierte Geräuschentwicklung, während FW-Modelle integrierte Federwegendschalter für Endlagenrückmeldung ohne externe Sensorik aufweisen.

Welche DIN und ISO Normen gelten für Festo DSR Schwenkantriebe?

Festo DSR Schwenkantriebe entsprechen der DIN ISO 6431 für Anschlussdimensionen und Befestigungsmaße sowie der ISO 5599-1 für pneumatische Wegeventil-Anschlüsse. Die elektromagnetische Verträglichkeit wird nach DIN EN 61000-6-2 für Störfestigkeit in Industrieumgebungen und DIN EN 61000-6-4 für Störaussendung geprüft. Für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2 sind spezielle DSR-Modelle nach ATEX-Richtlinie 2014/34/EU verfügbar. Die Druckgeräterichtlinie 2014/68/EU gilt für alle pneumatischen Komponenten mit Betriebsdrücken über 0,5 bar, wobei die DSR-Serie bis 10 bar ausgelegt ist. Zusätzlich erfüllen die Antriebe die Maschinenrichtlinie 2006/42/EG für den sicherheitsgerechten Einsatz in automatisierten Fertigungsanlagen.

Was ist der Unterschied zwischen DSR und DSRL Schwenkantrieben von Festo?

DSR Schwenkantriebe sind die Standardausführung mit einfacher Kolben-Zahnstangen-Mechanik für grundlegende Positionieraufgaben, während DSRL-Modelle mit integrierter Endlagendämpfung und erweiterten Funktionen ausgestattet sind. Die DSRL-Varianten verfügen über progressive Endlagendämpfung, die Aufprallgeschwindigkeiten um bis zu 80 Prozent reduziert und somit mechanische Belastungen minimiert. DSRL-FW Modelle bieten zusätzlich integrierte Federwegendschalter für direkte Endlagenrückmeldung ohne externe Sensoren, was die Verdrahtung vereinfacht und Installationskosten senkt. DSR-Modelle eignen sich für kostensensitive Anwendungen mit moderaten Taktraten bis 60 Zyklen pro Minute, während DSRL-Antriebe bei hohen Schaltfrequenzen bis 120 Zyklen pro Minute und präzisen Positionieraufgaben mit Wiederholgenauigkeit von ±0,05 Grad bevorzugt werden.

Welche Installationsanforderungen gelten für Festo DSR Schwenkantriebe?

Festo DSR Schwenkantriebe erfordern eine starre Befestigung über die metrischen Grundbefestigungsbohrungen nach ISO 6431 mit Anzugsmomenten zwischen 2,5 und 12 Nm je nach Modellgröße. Die pneumatischen Anschlüsse erfolgen über G1/8 Zylindergewinde bei Modellen ab DSR-25 oder M5 Feingewinde bei kompakten DSR-10 und DSR-12 Ausführungen. Für optimale Funktion ist gefilterte und geölte Druckluft nach ISO 8573-1 Klasse 7:4:4 mit einer Partikelgröße unter 40 μm und einem Drucktaupunkt von mindestens 10°C unter Umgebungstemperatur erforderlich. Die Montage erfolgt in beliebiger Lage mit Betriebstemperaturen von -20°C bis +80°C, wobei bei vertikaler Installation zusätzliche Abstützung der Abtriebswelle über Wellenkupplungen oder Führungsschienen empfohlen wird. Der Mindestbiegeradius der Pneumatikschläuche beträgt das 3-fache des Außendurchmessers.

Welche Schutzart und Betriebsparameter haben Festo DSR Schwenkantriebe?

Festo DSR Schwenkantriebe weisen Schutzart IP65 nach DIN EN 60529 auf und sind somit vollständig gegen Berührung und Staub sowie gegen Strahlwasser aus beliebigem Winkel geschützt. Der zulässige Betriebsdruck beträgt 2 bis 8 bar Überdruck bei Umgebungstemperaturen von -20°C bis +80°C, wobei kurzzeitige Spitzendrücke bis 10 bar toleriert werden. Die Standard-Kolbendichtungen bestehen aus NBR-Material für mineralölbasierte Pneumatiköle, alternativ sind FKM-Dichtungen für aggressive Medien und Temperaturen bis 150°C verfügbar. Bei DSRL-FW Modellen mit Federwegendschaltern beträgt die maximale Schaltspannung 250V AC bei einem Schaltstrom von 5A bei resistiven Lasten oder 2A bei induktiven Lasten. Die Isolationsspannung zwischen den Schalterkontakten und dem geerdeten Gehäuse erreicht 2500V AC nach VDE 0110.

Wie oft müssen Festo DSR Schwenkantriebe gewartet werden und welche Inspektionen sind erforderlich?

Festo DSR Schwenkantriebe sind als wartungsfreie Komponenten konzipiert und erreichen eine Lebensdauer von 10 Millionen Schaltzyklen bei Nennbetrieb mit 6 bar Arbeitsdruck und 50 Prozent Lastfaktor. Eine halbjährliche Sichtprüfung der pneumatischen Anschlüsse auf Dichtheit sowie Kontrolle der Endlagendämpfung und Abtriebswelle auf axialen oder radialen Verschleiß ist in produktionskritischen Anwendungen empfehlenswert. Bei kontinuierlichem Dreischichtbetrieb oder aggressiven Umgebungsbedingungen sollten die Kolbendichtungen nach 5 Jahren Betriebszeit oder bei erkennbaren Innenleckagen über 10 Prozent der Nennluftmenge getauscht werden. Die Schmierung erfolgt automatisch über die Druckluftaufbereitung mit 1 bis 3 Tropfen Pneumatiköl pro Kubikmeter Druckluft, wobei ölfreie Luft nach ISO 8573-1 die Standzeit der PTFE-Führungsringe maximiert. Federwegendschalter bei FW-Modellen sind nach 50 Millionen Schaltvorgängen zu prüfen.

Schwenkantriebe DSR, metrisch

Classic

Die Festo Schwenkantriebe DSR in metrischer Ausführung sind pneumatische Drehflügelantriebe mit einem festen Schwenkwinkel von 180°. Das Sortiment umfasst die Baugrößen 10, 12, 16, 25, 32 und 40 mm, jeweils als Standardausführung DSR und als Leichtbauversion DSRL mit Flanschbefestigung (Suffix -FW). Beide Varianten liefern ihr Drehmoment über eine zentrale Welle und eignen sich für Schwenk- und Positionieraufgaben, bei denen eine definierte 0°-180°-Umschaltung gefordert ist.

⚙ Schwenkwinkel 180°, metrisch - Baugrößen 10-40 mm, DSR und DSRL

✦ DSR (Standardausführung) - Zentralwelle, beidseitige Druckanschlüsse, kompakte Gehäuseform

⬡ DSRL (Leichtbau mit Flansch, -FW) - reduziertes Gewicht, Flanschbefestigung für direkten Anbau an Trägerplatten

✓ Drehmoment skalierbar - steigt mit Baugröße, genaue Werte aus Datenblatt wählen

↕ Endanschläge intern - mechanische Anschläge begrenzen Schwenkweg auf 180°

Typ	Baugröße (mm)	Schwenkwinkel	Befestigung

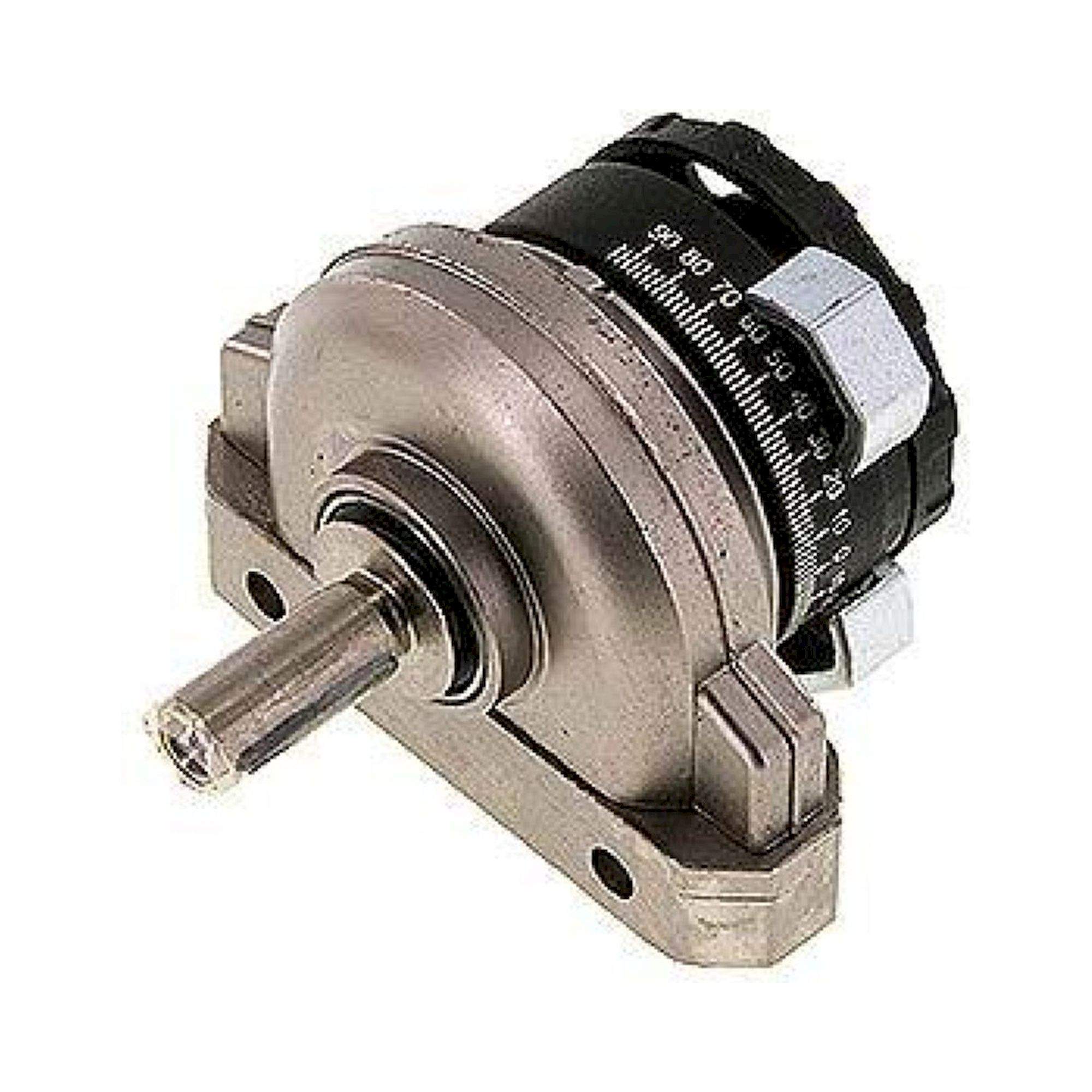

DSR-10-180-P	10	180°	Gehäusemontage

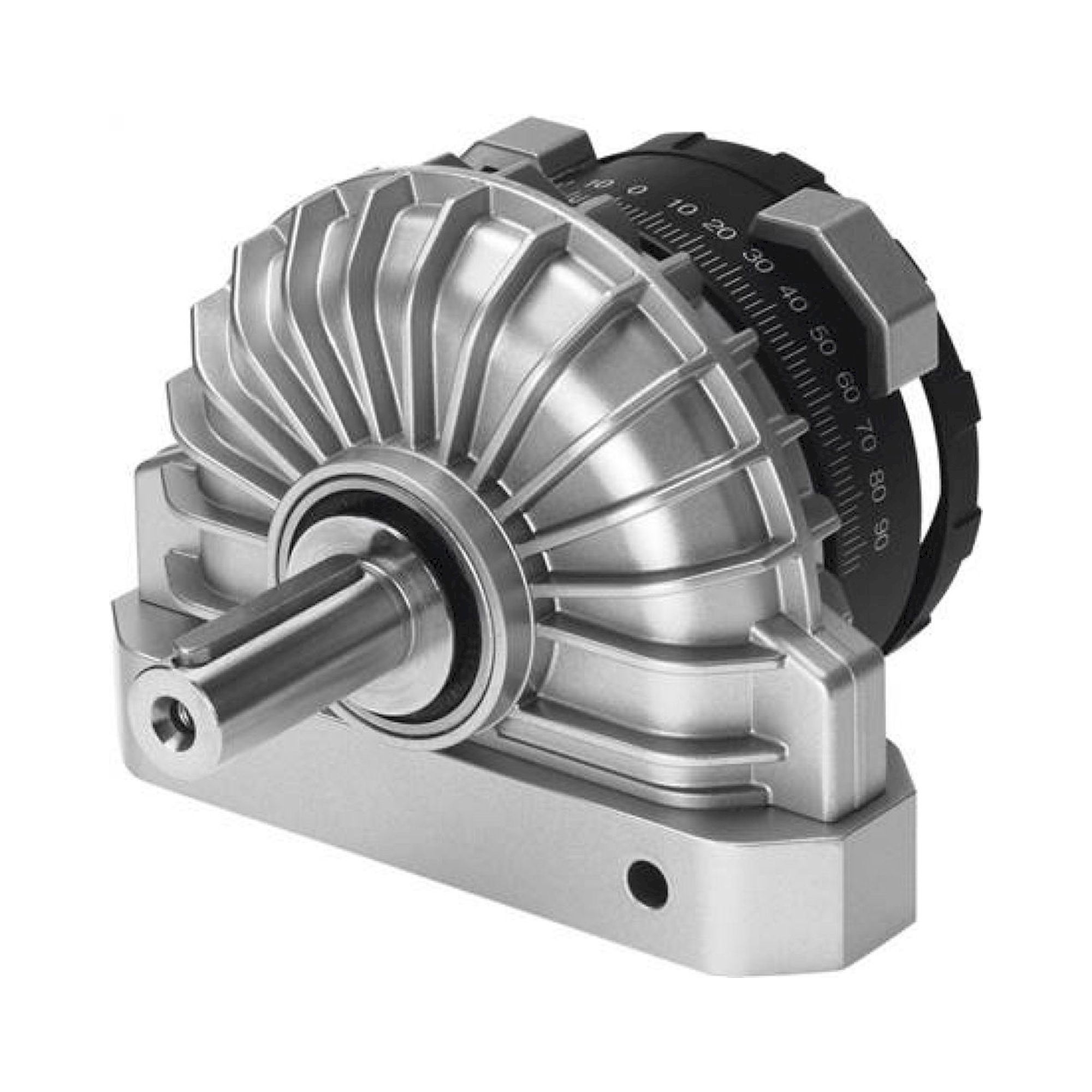

DSR-12/16/25/32/40-180-P	12-40	180°	Gehäusemontage
DSRL-10-180-P-FW	10	180°	Flanschbefestigung (FW)

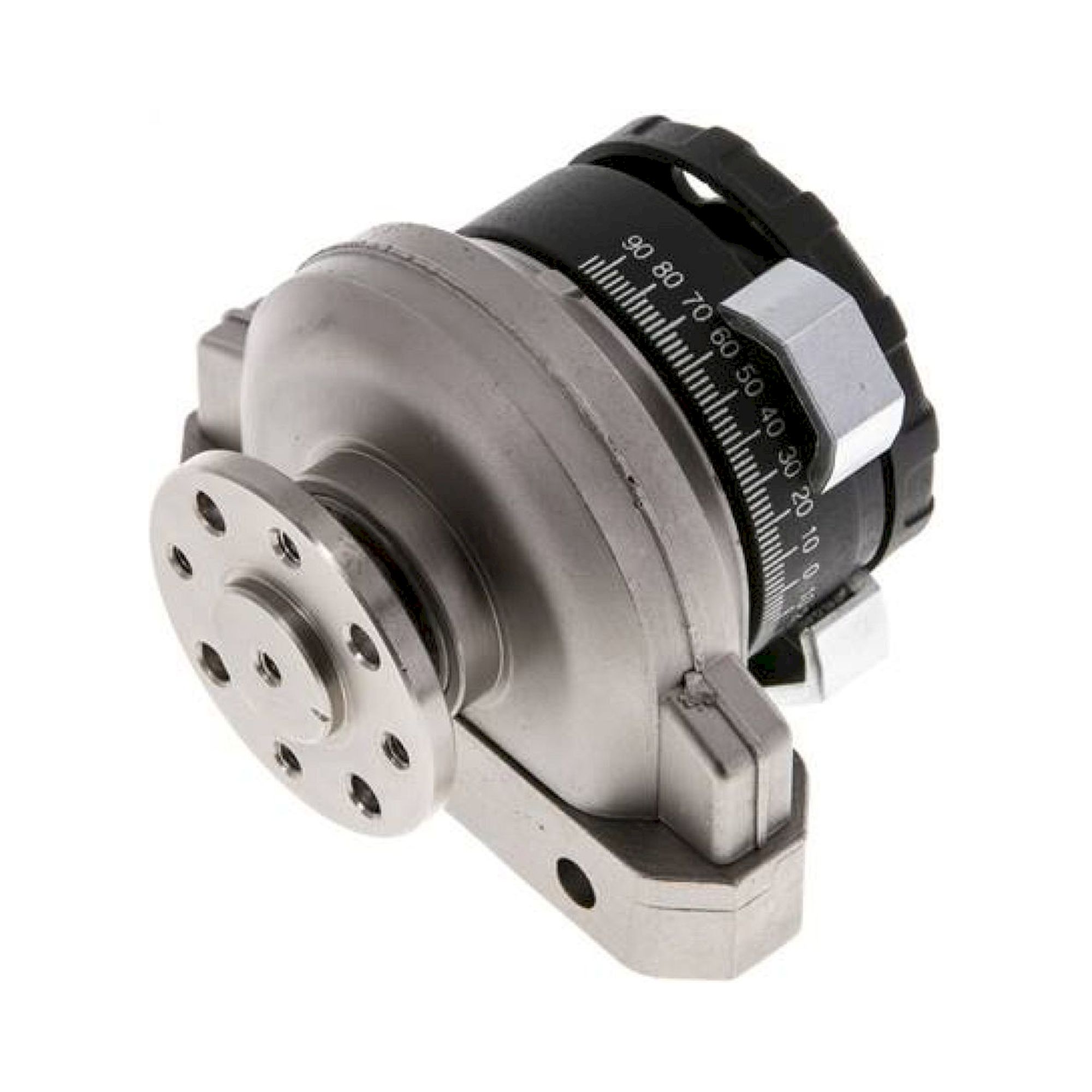

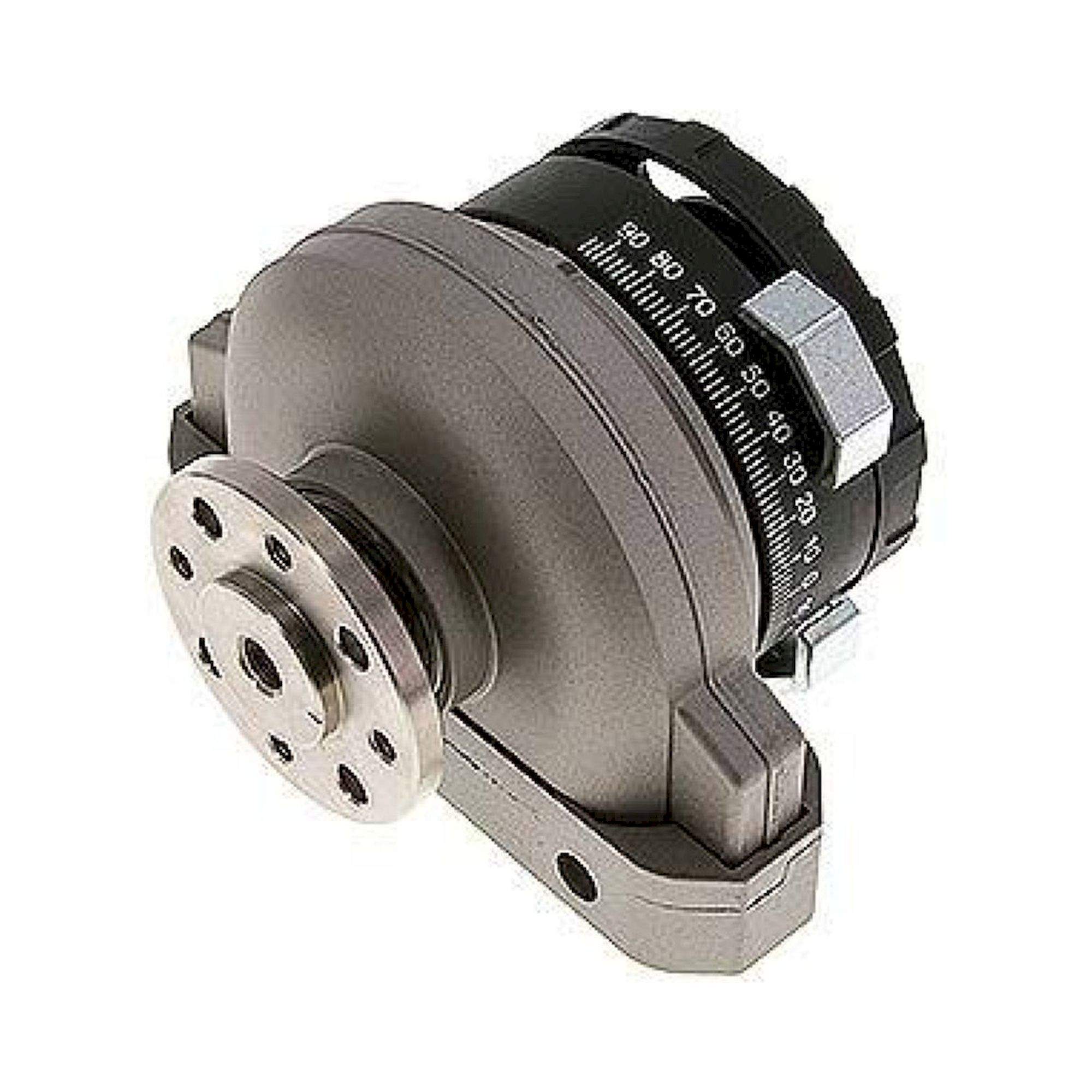

DSRL-12/16/25/32/40-180-P-FW	12-40	180°	Flanschbefestigung (FW)

Typische Einsatzbereiche: Schwenktische und Drehteller in Montagestationen, Greiferschwenkachsen in Handhabungsanlagen, Klappenverstellung in Zuführsystemen sowie Positionieraufgaben, bei denen zwei definierte Winkelstellungen (0° und 180°) gezielt angefahren werden.
