Stecknippel-Verschraubungen
Verschraubungen

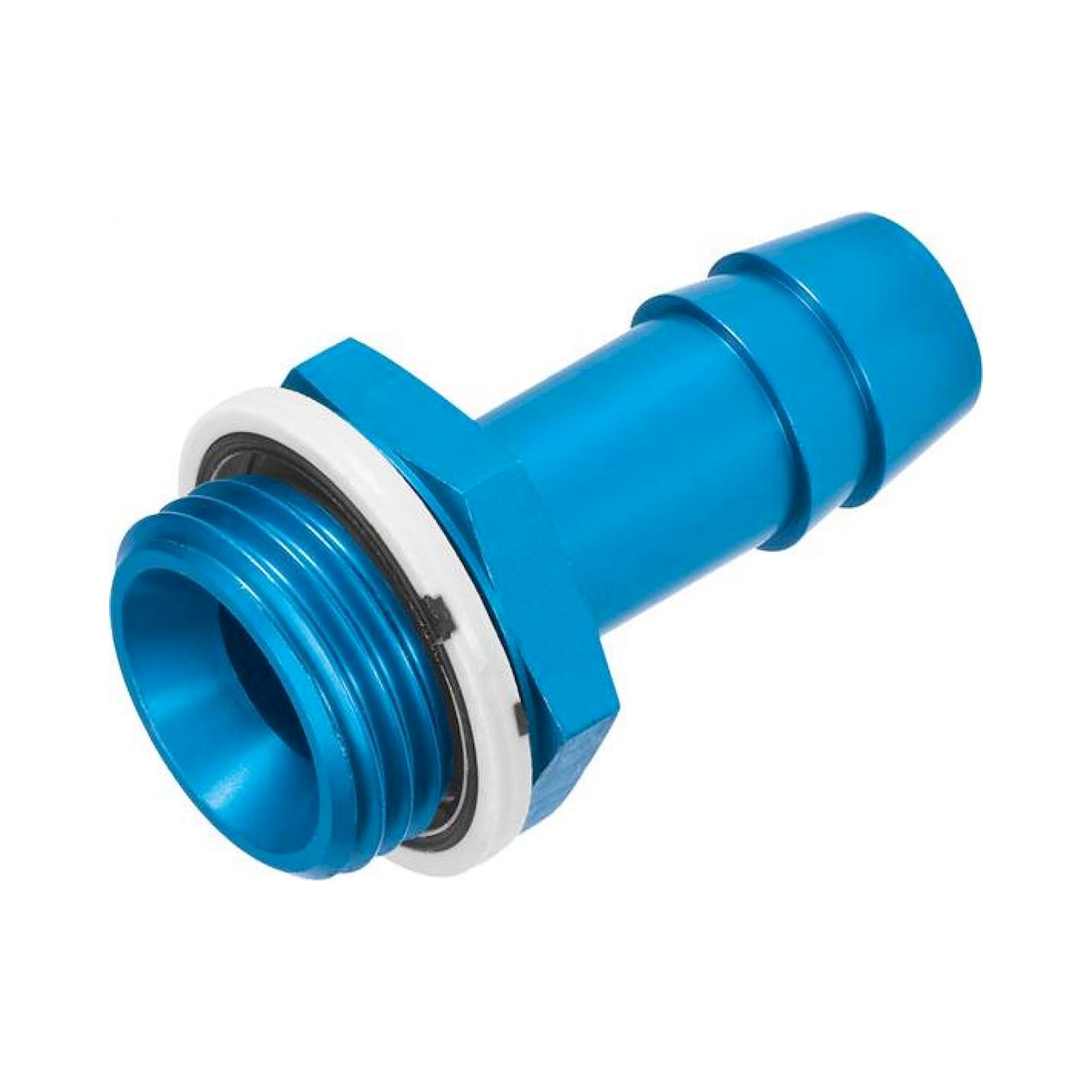

Festo Stecknippel-Verschraubungen ermöglichen den werkzeugfreien Anschluss von Schläuchen mit gerippten oder geriffelten Enden an Gewindeanschlüsse. Die Schnellverschraubungen der ACK-Baureihe (Anschlussgrößen G 1/8 bis G 1/2, Schlauch-OD 3-13 mm) werden durch einfaches Einstecken des Schlauchs eingerastet und durch Betätigung einer Lösehülse wieder freigegeben. Schlauchtüllen der C-Baureihe (C-1/4-P-6 usw.) dienen zur mechanischen Sicherung von Schlauchenden auf Stecknippeln. Neben Messing sind Kunststoffvarianten (-KU) erhältlich, die für öl- und fettfreie Systeme geeignet sind.
| Baureihe | Typ | Gewinde | Schlauch-OD |
|---|---|---|---|
| ACK | Schnellverschraubung | G 1/8 bis G 1/2 | PK-3 bis PK-13 |
| ACK-...-KU | Schnellverschraubung Kunststoff | G 1/8 bis G 1/4 | PK-3 bis PK-9 |
| CK | Schnellverschraubung | G 1/8 bis G 1/2 | PK-3 bis PK-13 |
| CK-...-KU | Schnellverschraubung Kunststoff | G 1/8 bis G 1/4 | PK-3 bis PK-9 |

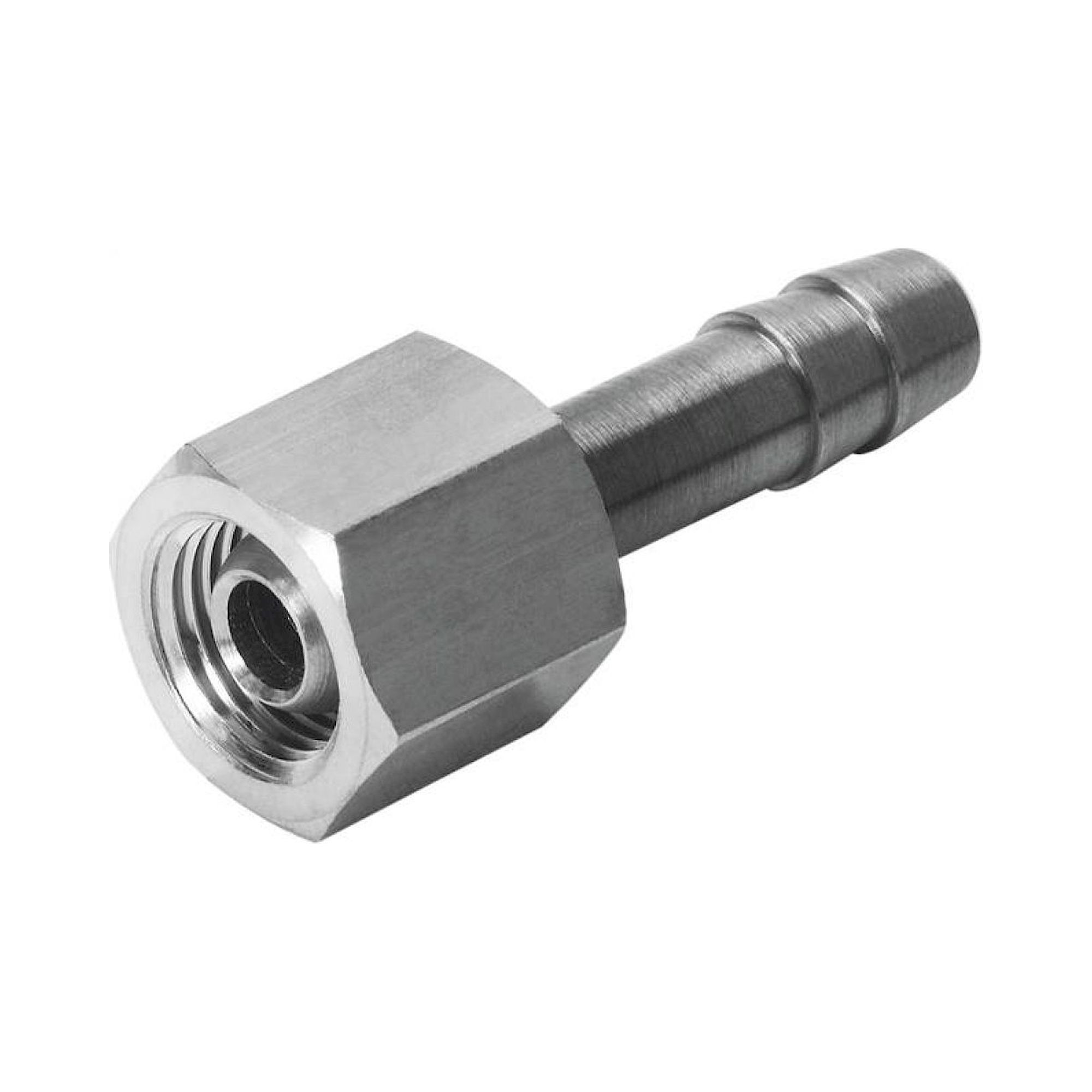

| C | Schlauchtülle | G 1/4 bis G 3/8 | P-6 bis P-13 |
Typische Einsatzbereiche: Anschluss von Druckluftschläuchen an Pneumatikzylinder, Ventile und Steuergeräte, Druckluftpistolen und Handwerkzeuge, Befestigungspunkte für Schlauchleitungen in der Maschineninstallation, sowie Einbau in Gewindebohrungen von Verteilerplatten und Serviceleitungsblöcken. Kunststoffvarianten werden bevorzugt in Lebensmittel- und Pharmabereichen mit ölarmer Druckluft eingesetzt.
