Sensorboxen
Sensoren

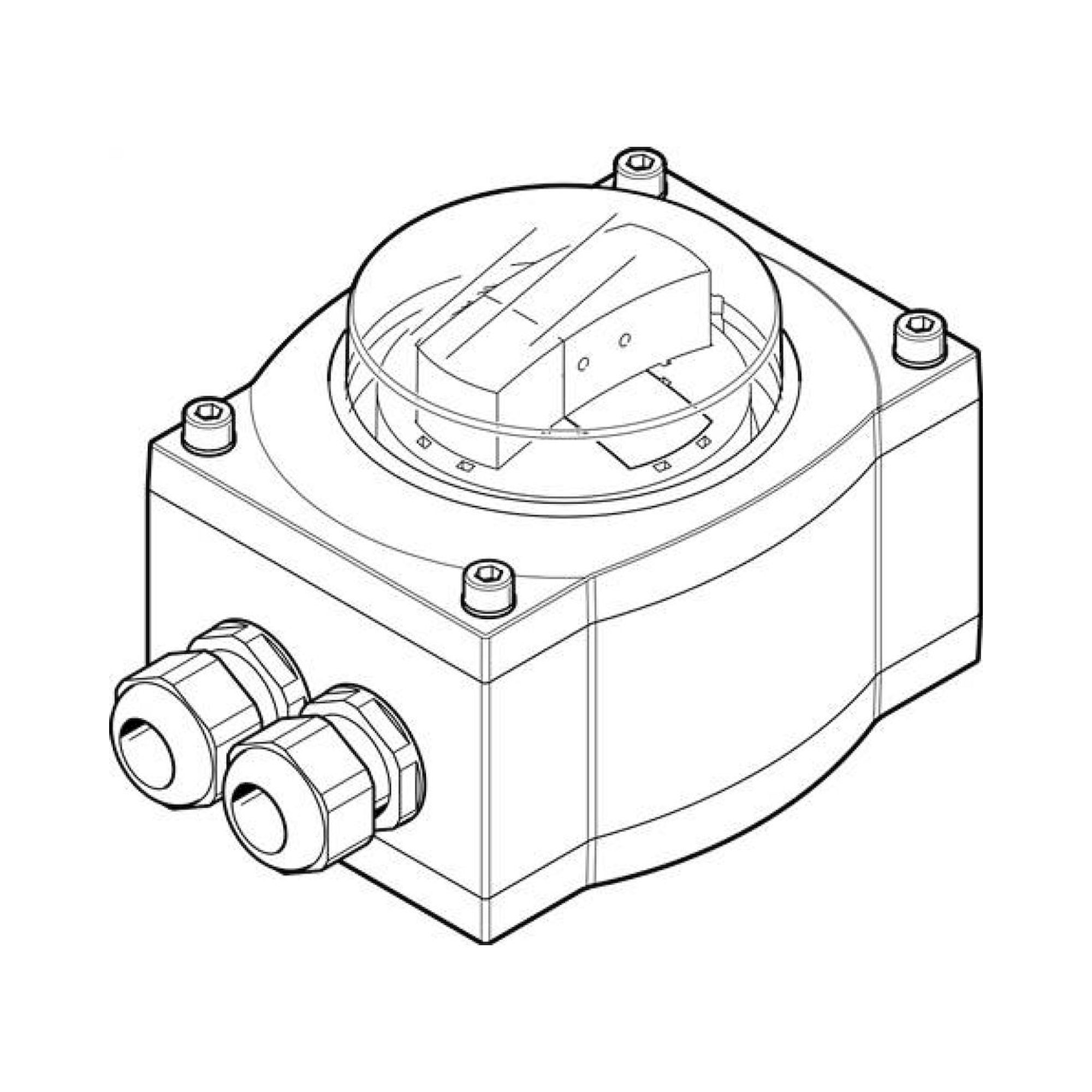

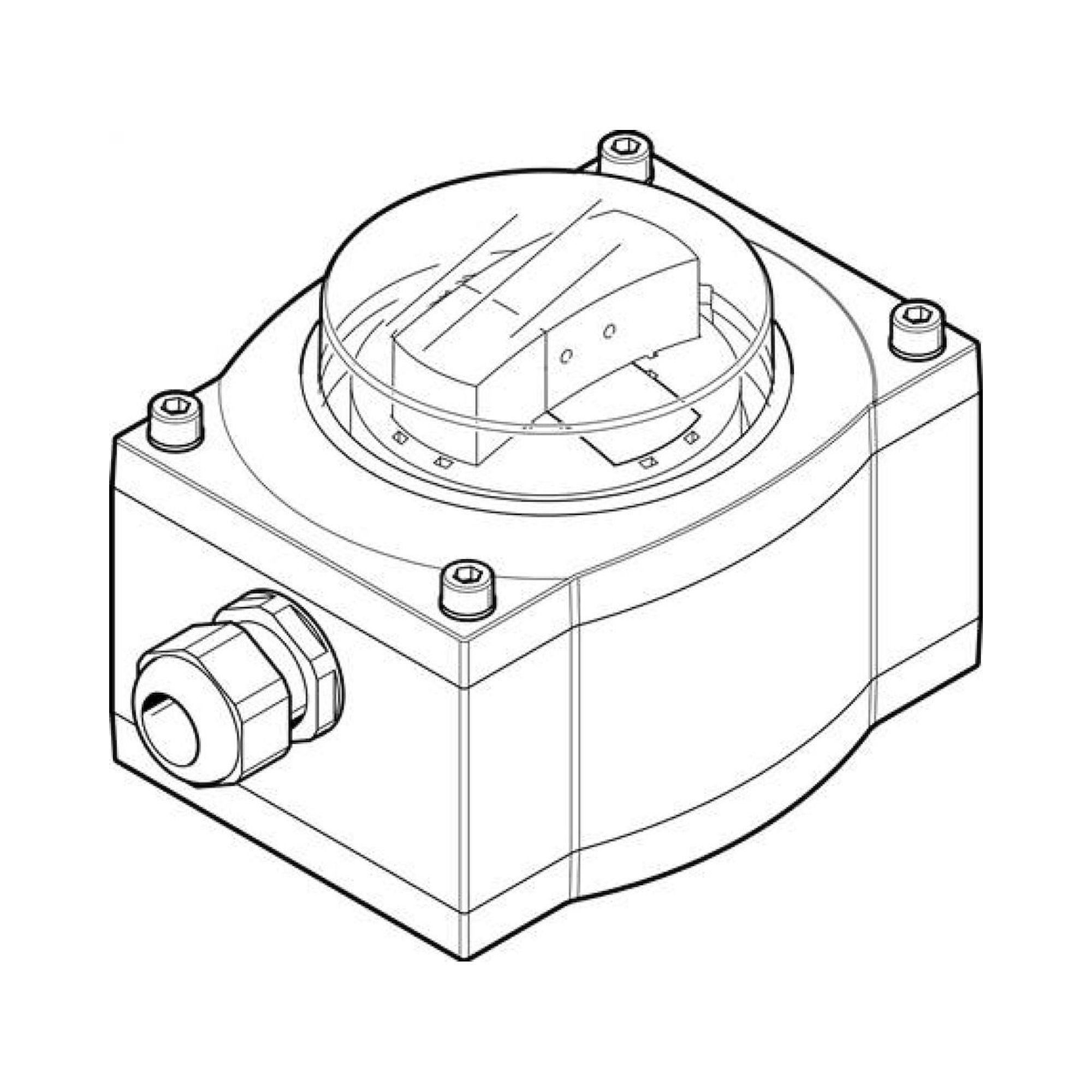

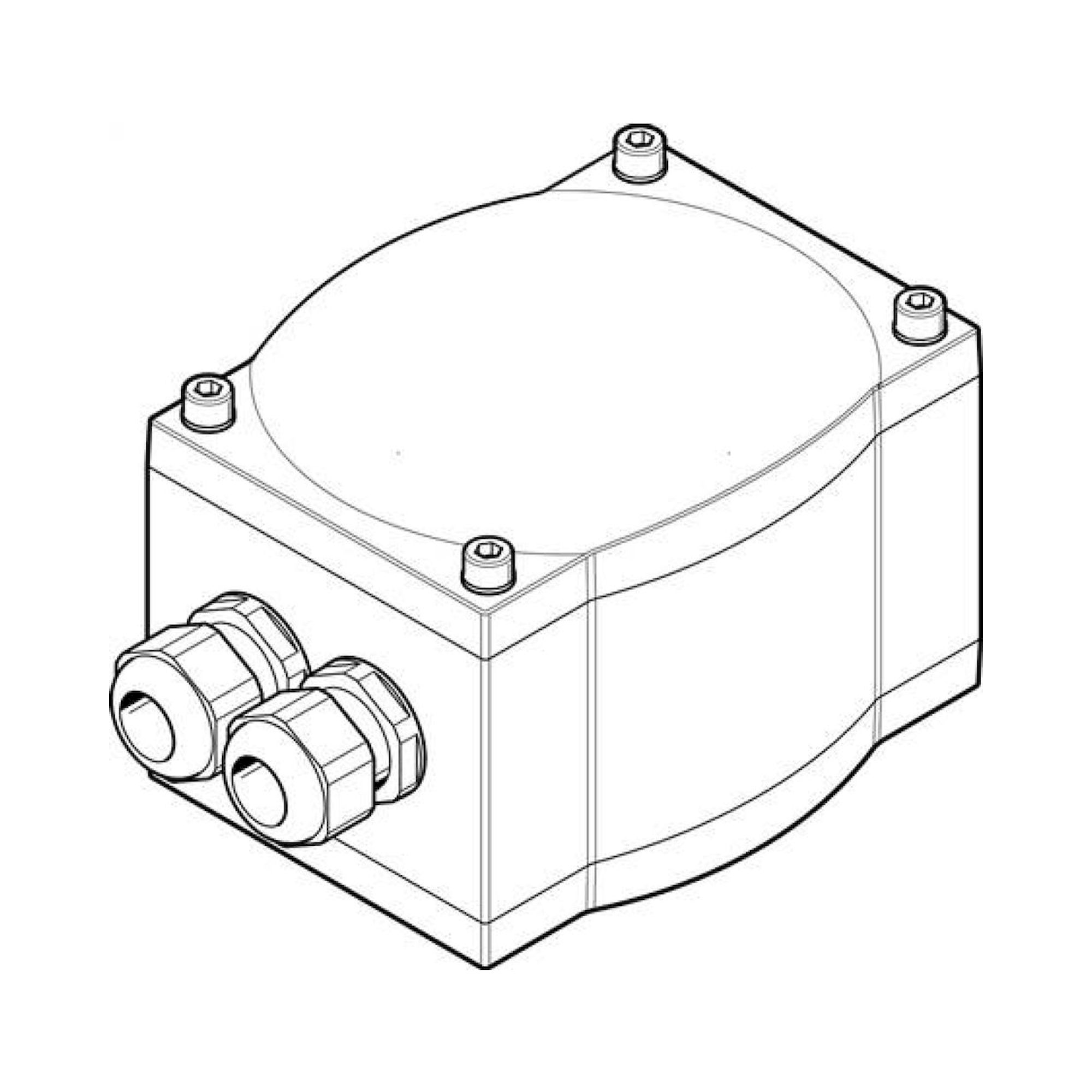

Festo Sensorboxen sind Endschalteranbaueinheiten, die Näherungsschalter-Signale von Schwenkantrieben und Drehventilen in ein standardisiertes Signalgehäuse überführen. Die SRAP-Baureihe ist für Festo DFPD- und andere Schwenkantriebe mit 270°-Schwenkbereich ausgelegt und liefert bis zu zwei Schaltpunkte über einen M20-Kabeleinführungsanschluss. Die SRBC- und SRBG-Baureihen erweitern das Programm für andere Antriebsgeometrien und Anschlusstypen (C2P20, M12).
Ausführungen für Zone-2-Ex-Bereiche (EX2-Kennung) sind für den Einsatz in explosionsgefährdeten Atmosphären nach ATEX-Richtlinie vorgesehen. Die modulare Bauweise der SRAP-Reihe erlaubt die Konfiguration mit bis zu zwei integrierten Positionsschaltern und verschiedenen Kabeleinführungsvarianten (TM20, TP20).
| Serie | Antriebstyp | Anschluss | Ex-Variante |
|---|---|---|---|
| SRAP-M-CA1 | DFPD, 270° Schwenk | M20 Kabeleinführung | Ja (EX2) |

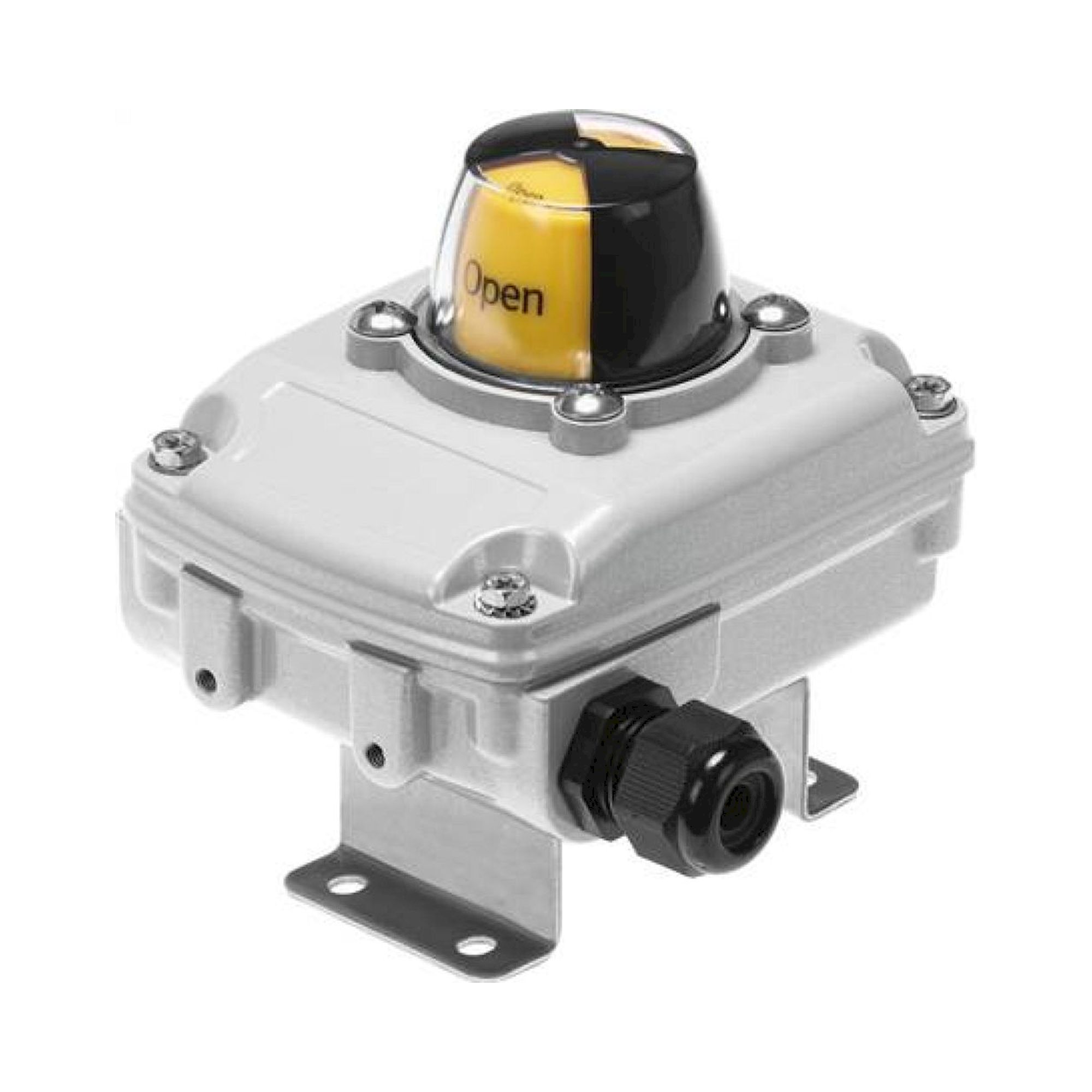

| SRBC-CA3 | 90° Schwenkantriebe | C2P20 | Nein |

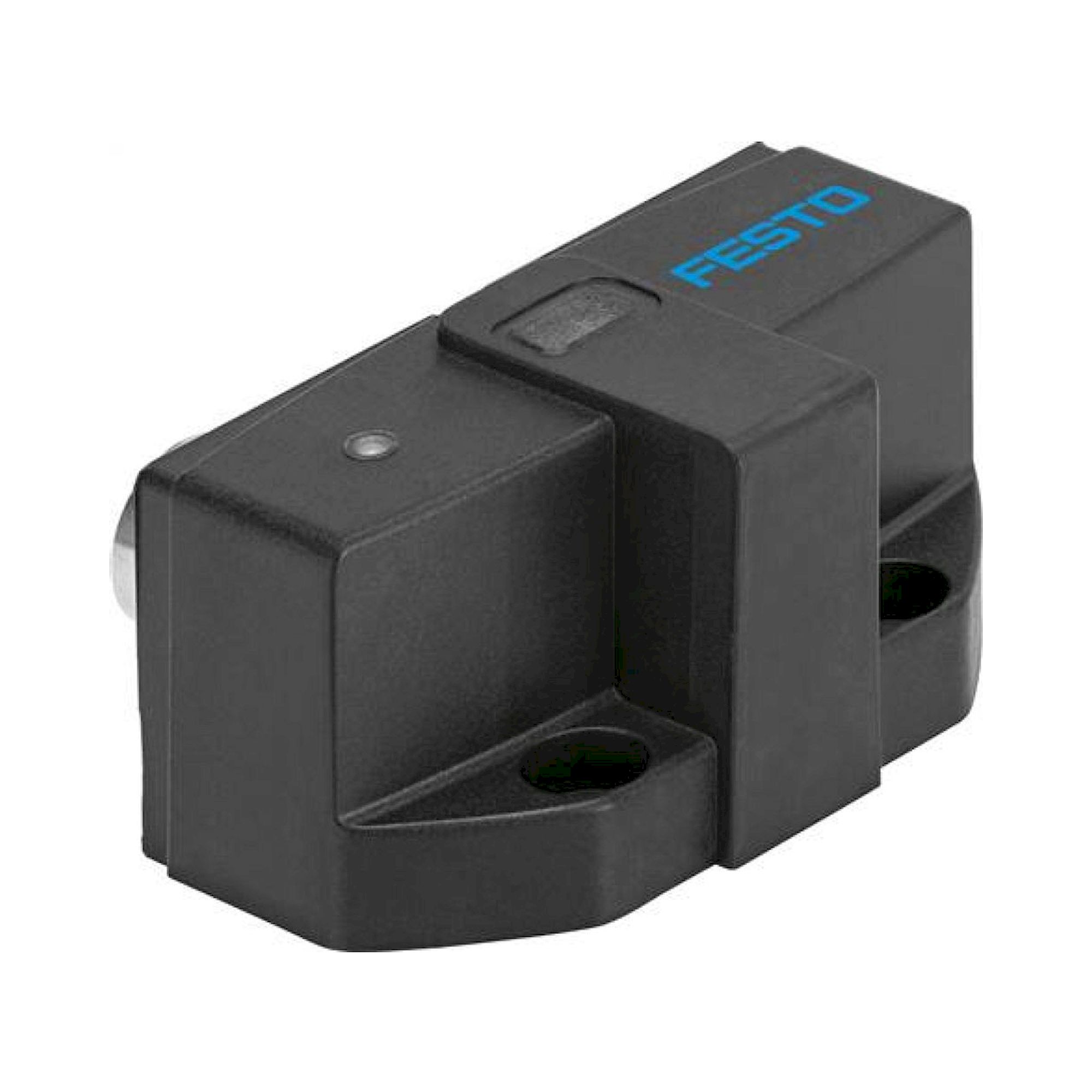

| SRBG-C1 | Normantriebe | M12-Stecker | Nein |
Typische Einsatzbereiche: Endlagenanzeige an pneumatischen Schwenkantrieben für Absperrklappen und Prozessventile in der Verfahrenstechnik, Rückmeldung von Ventilstellungen an Prozessleitsysteme (SCADA/DCS), Einsatz in explosionsgeschützten Bereichen (Zone 2, ATEX) in der chemischen und petrochemischen Industrie sowie Stellungsrückmeldung bei Kugelhahnantrieben in der Druckluft- und Gasversorgung.
