Näherungsschalter
Sensoren

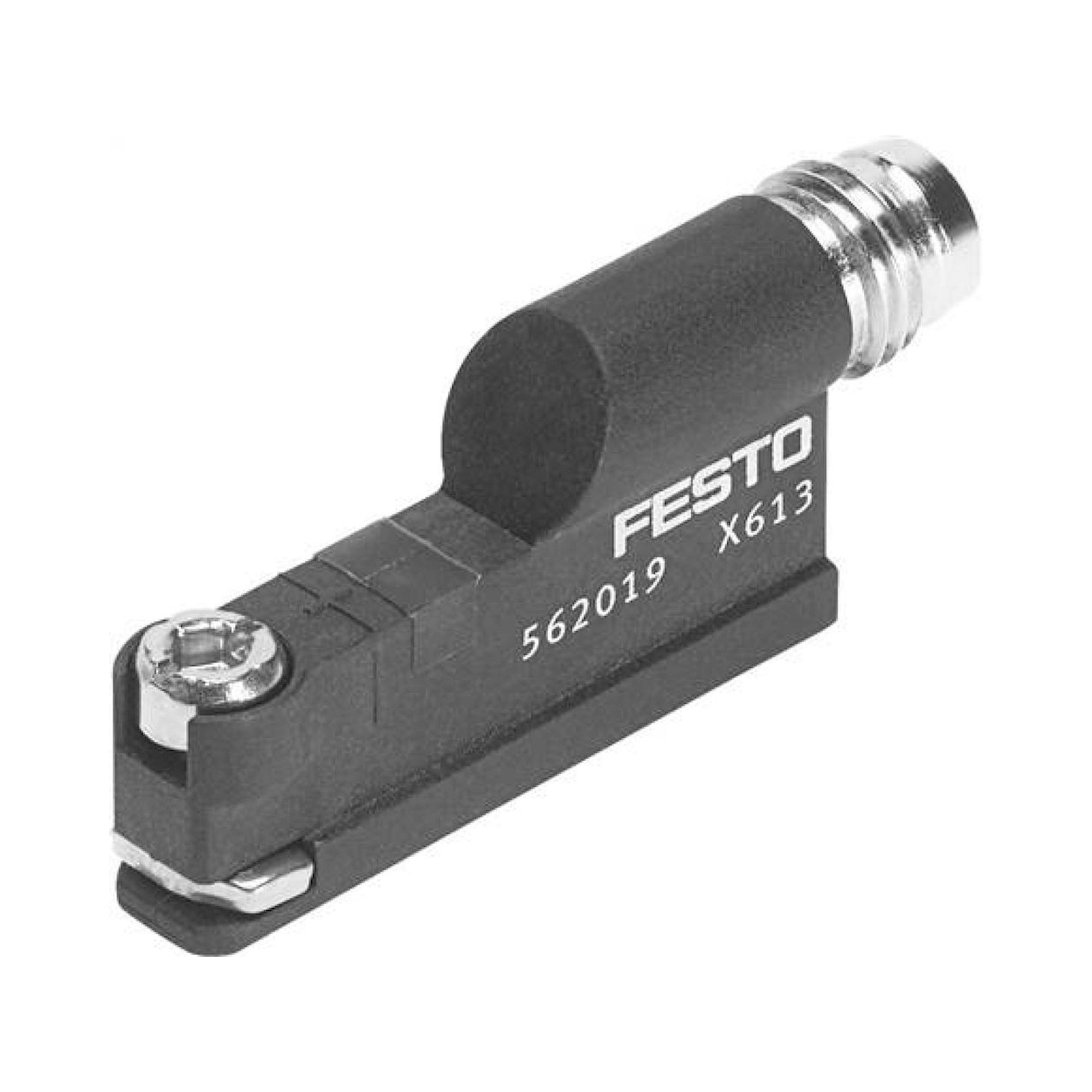

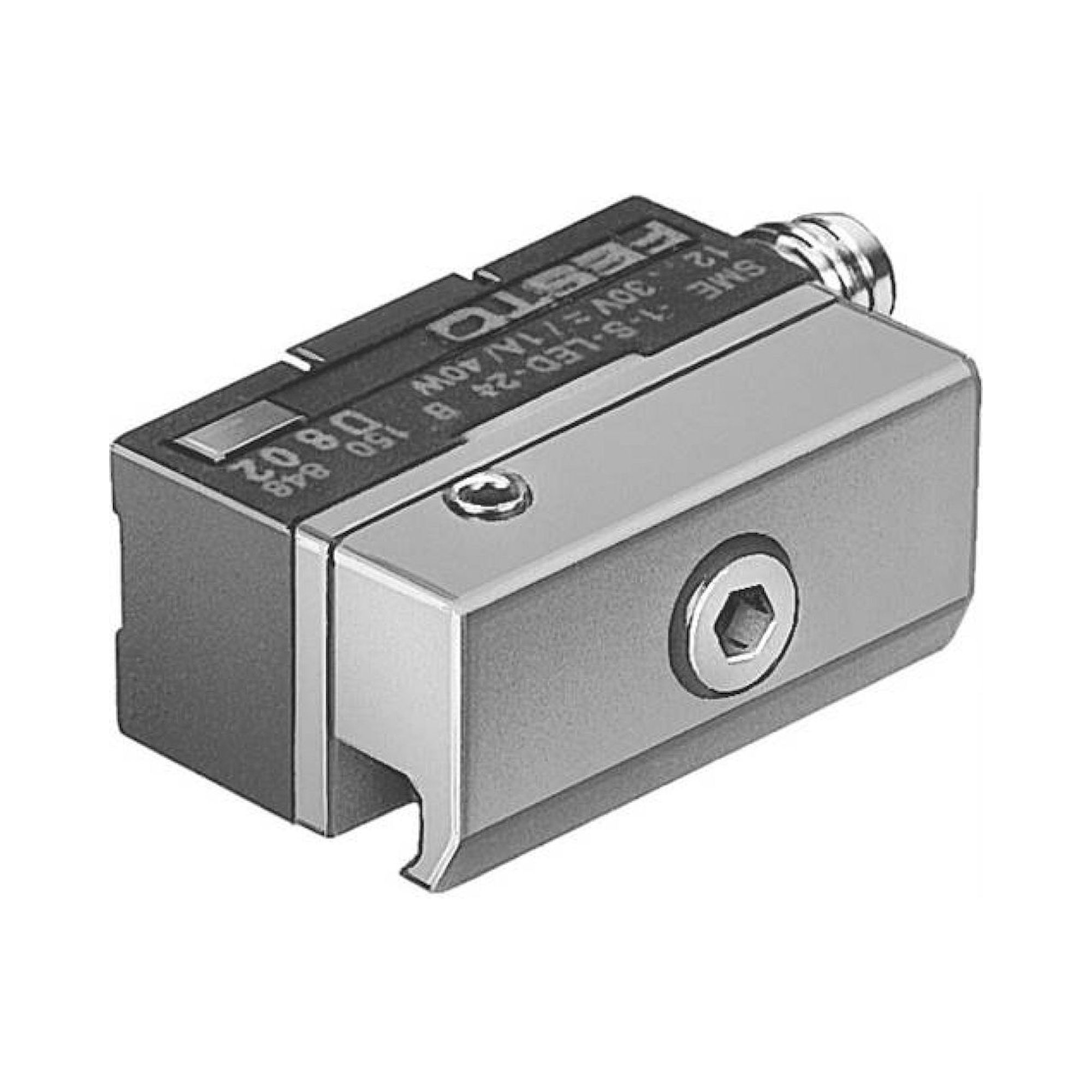

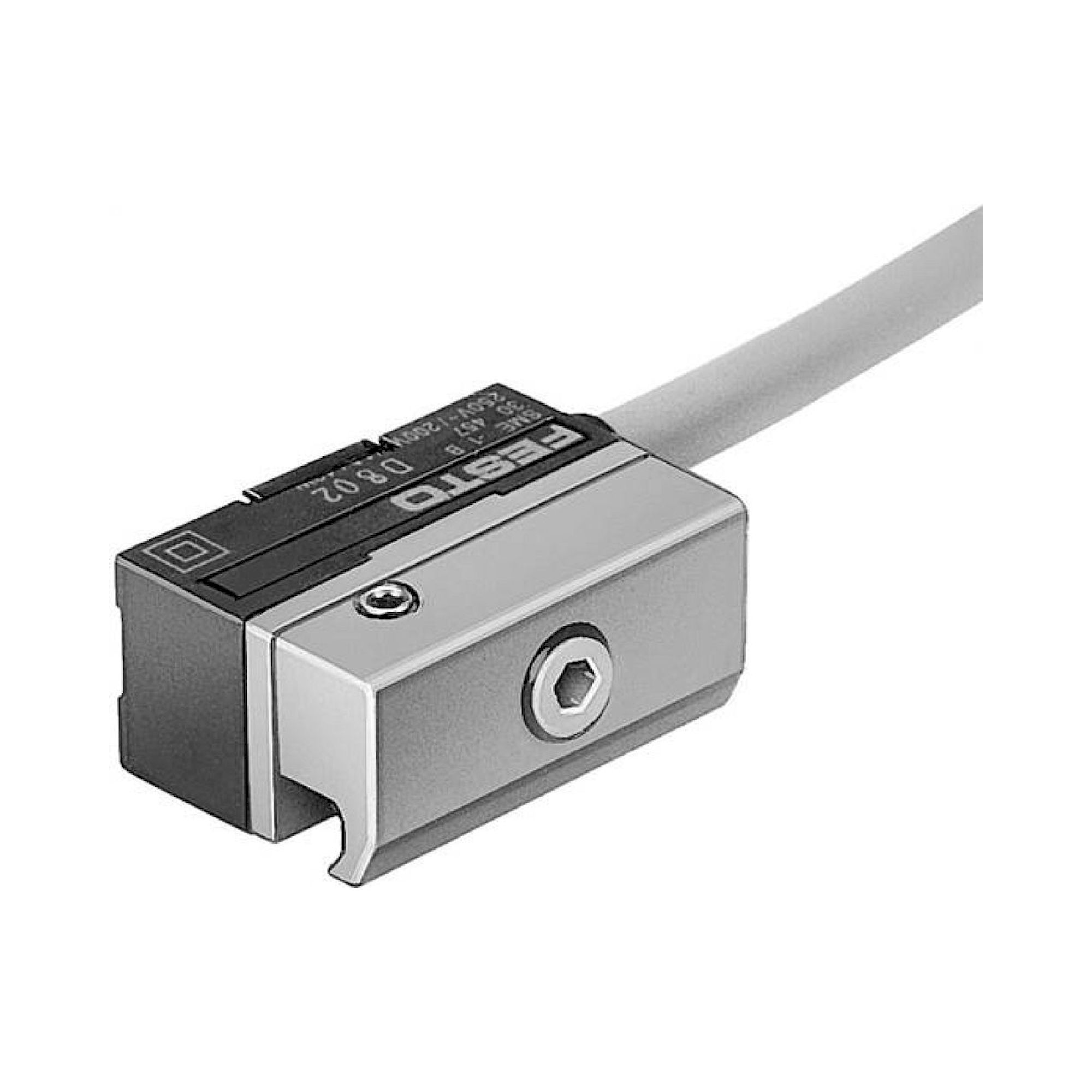

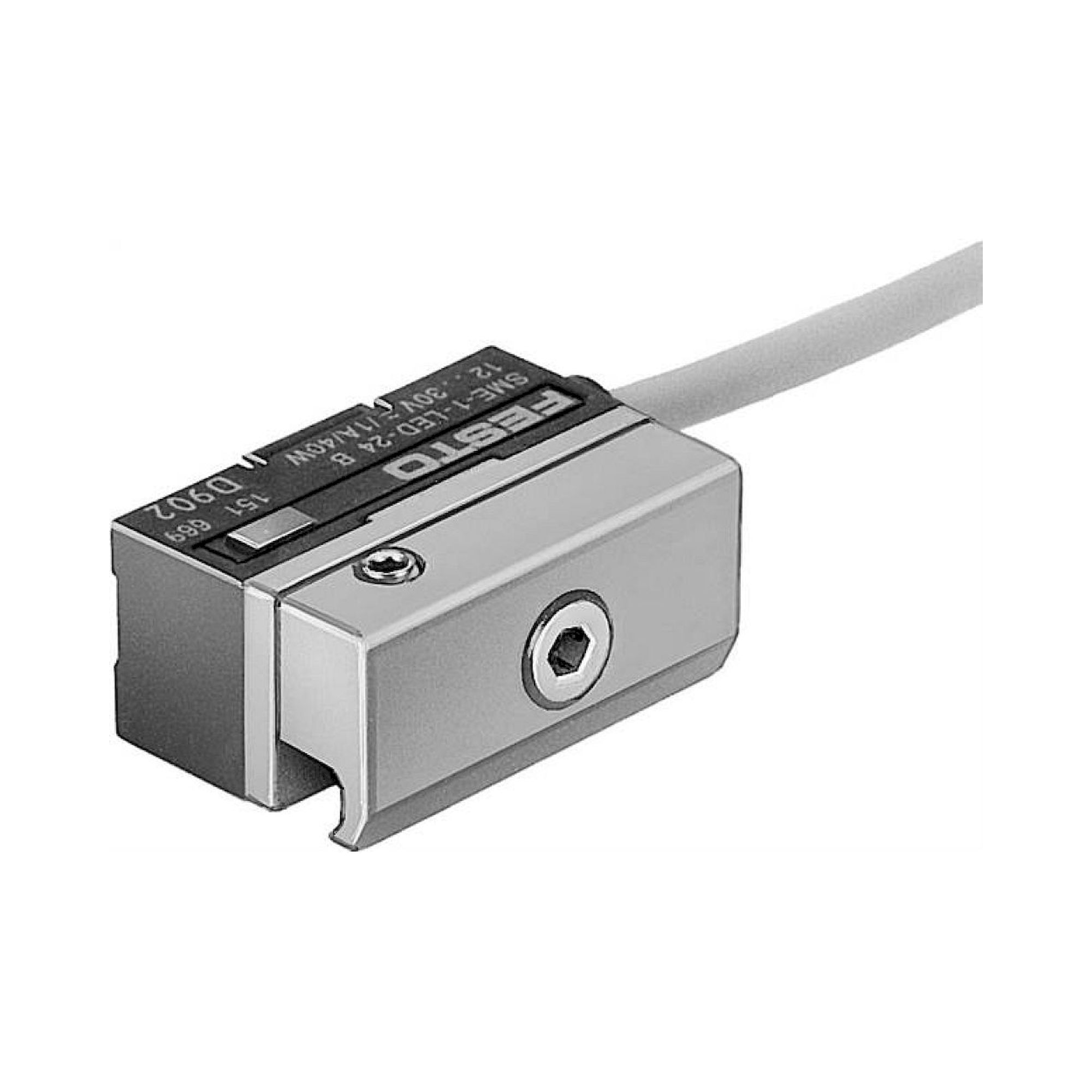

Festo Näherungsschalter der SME-, SMTO- und SMEO-Baureihen erfassen die Endlagen pneumatischer Zylinder und Linearantriebe berührungslos über den im Kolben integrierten Permanentmagneten. Gängige Bauformen sind die T-Nut-Montage für Zylinder mit C-Nut (SME-8, SME-10) und die Stabmontage für Rund- und Profilzylinder. Betriebsspannung 10-30 V DC, LED-Statusanzeige und PNP/NPN-Schaltausgang sind Standard über die gesamte Baureihe.

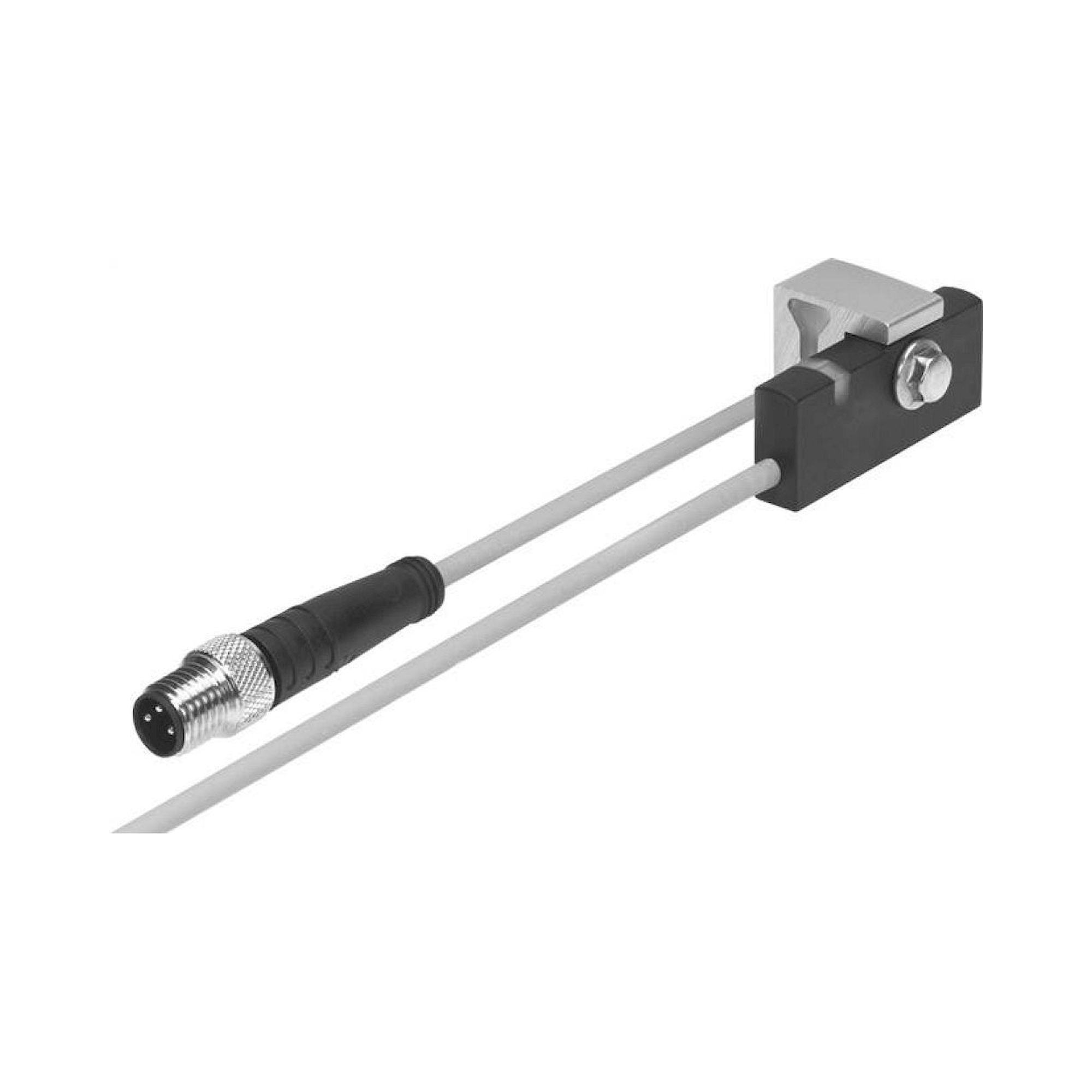

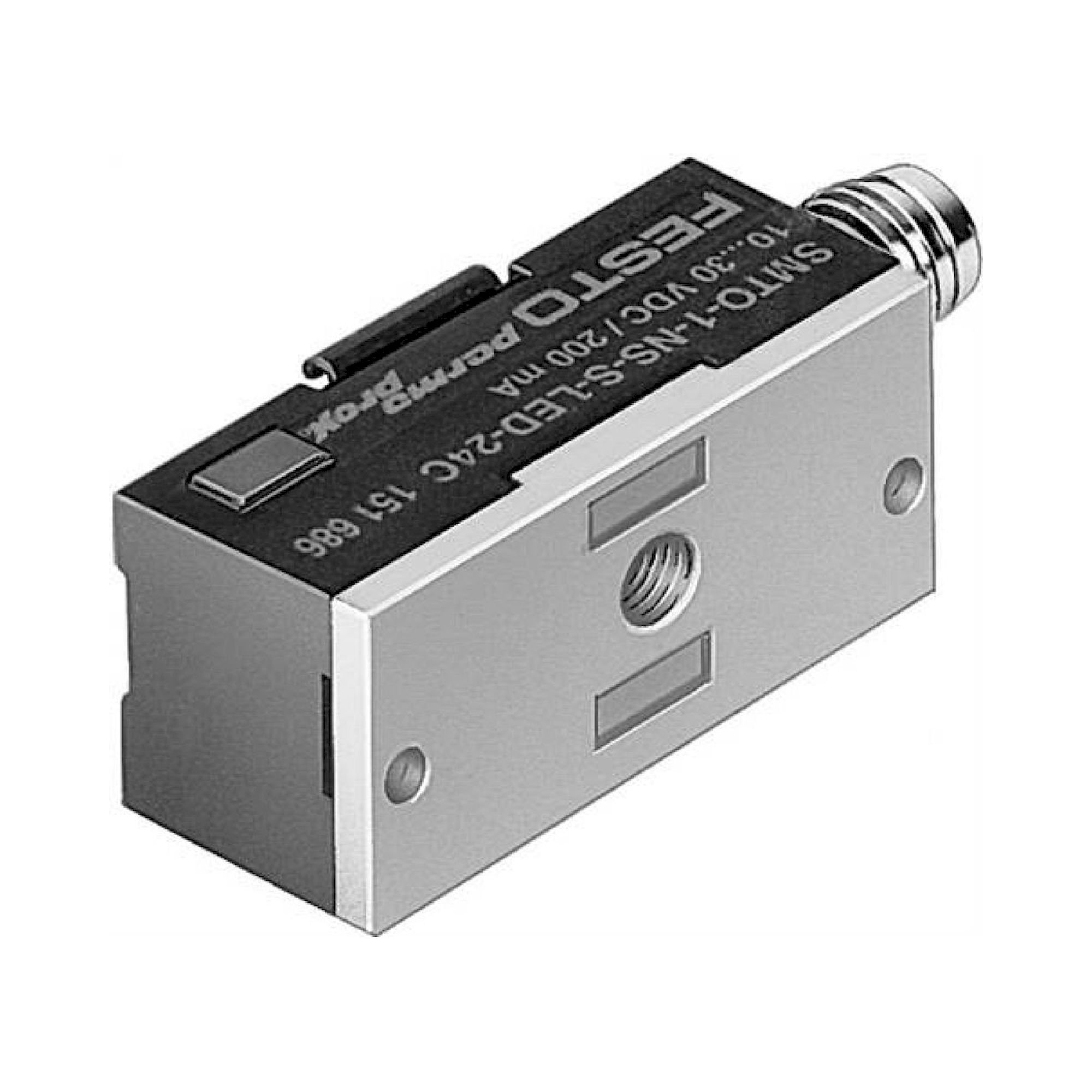

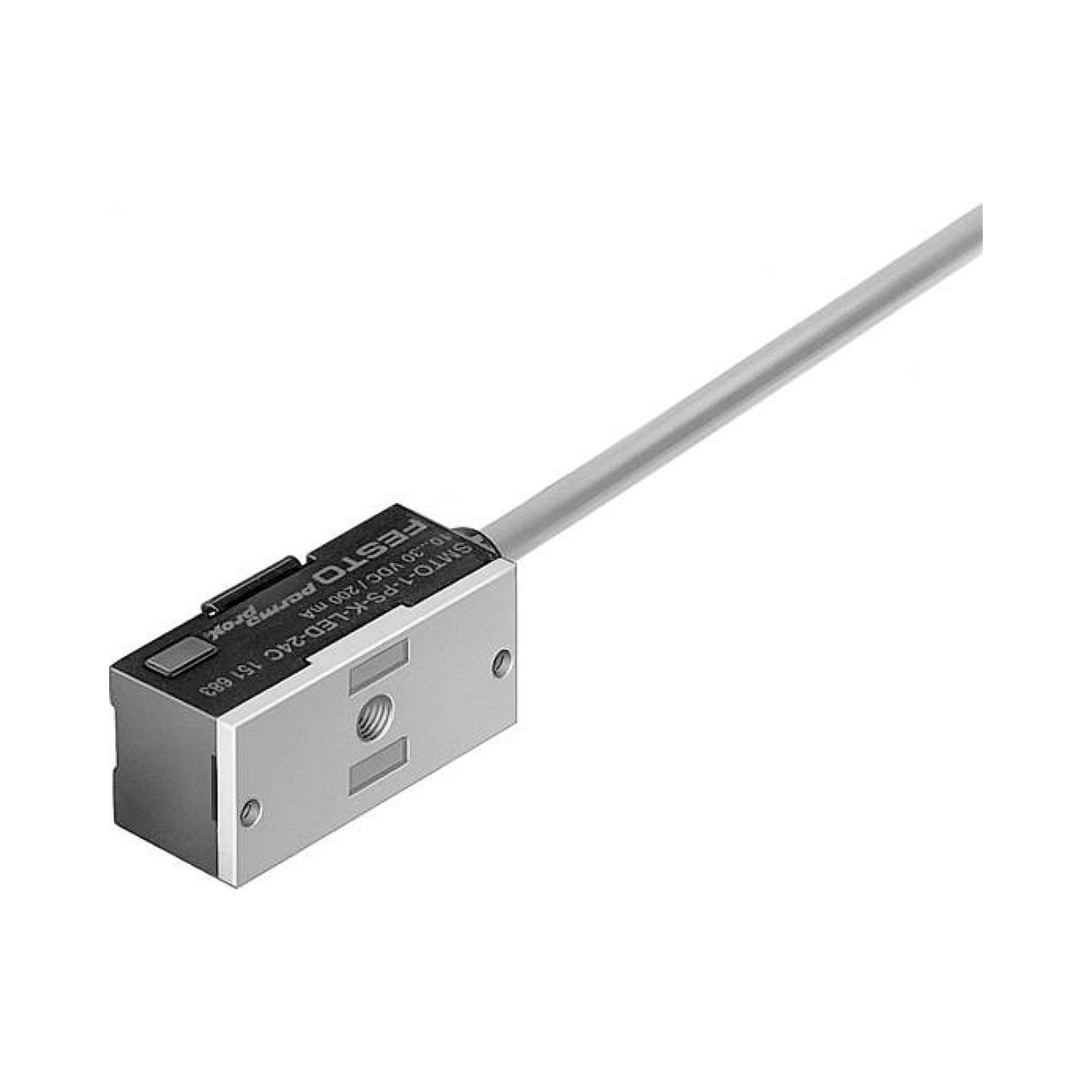

Die SMTO-Varianten bieten zusätzlich einen M12-Gerätestecker für werkzeuglose Feldverdrahtung. Sondertypen SMT-10M-PS-24V mit M8D-Ausführung und SMTSO-Varianten mit zweifacher Verschraubung erhöhen die Manipulationssicherheit in ex-geschützten oder rauhen Umgebungen. Befestigungsklammern SMBN-10 ergänzen die Montageoptionen.
| Baureihe | Montageart | Anschluss |
|---|---|---|
| SME-8 / SME-8-K | T-Nut, C-Profil | Kabelabgang L-Form |
| SME-10 | T-Nut 10 mm | Kabelabgang gerade oder L-Form |

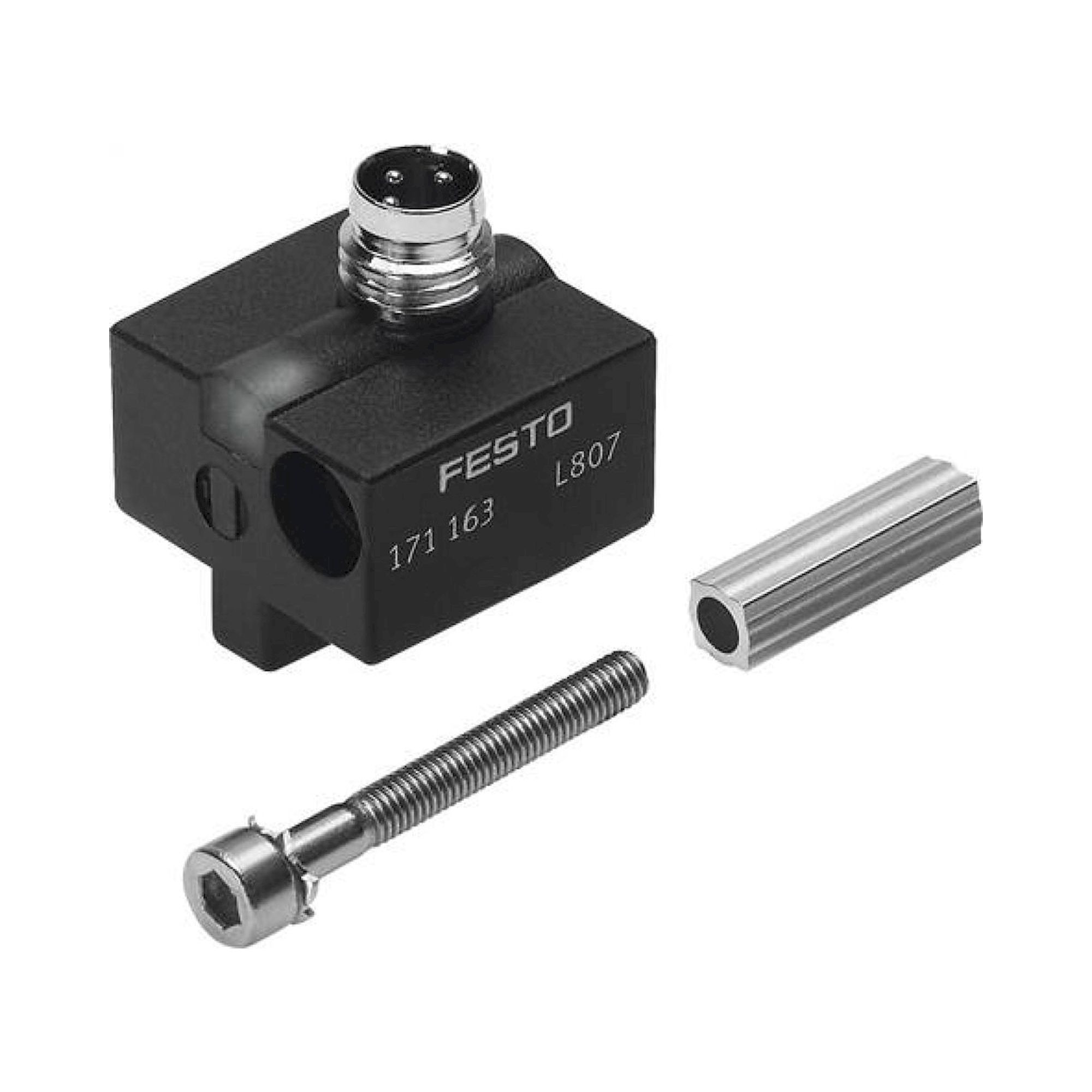

| SMTO-8E-NS/PS | Stabmontage, Klemmmutter | M12-Stecker NPN oder PNP |

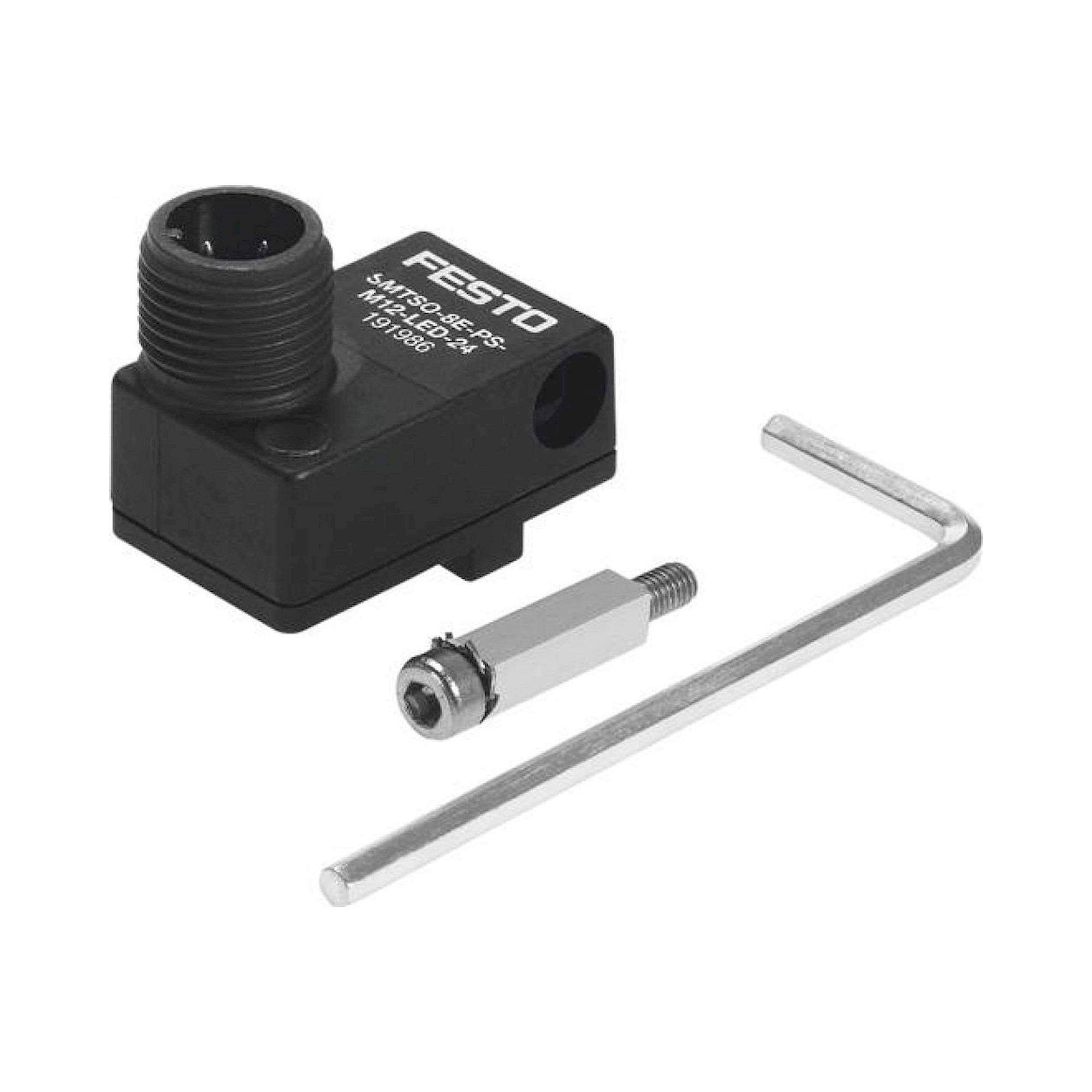

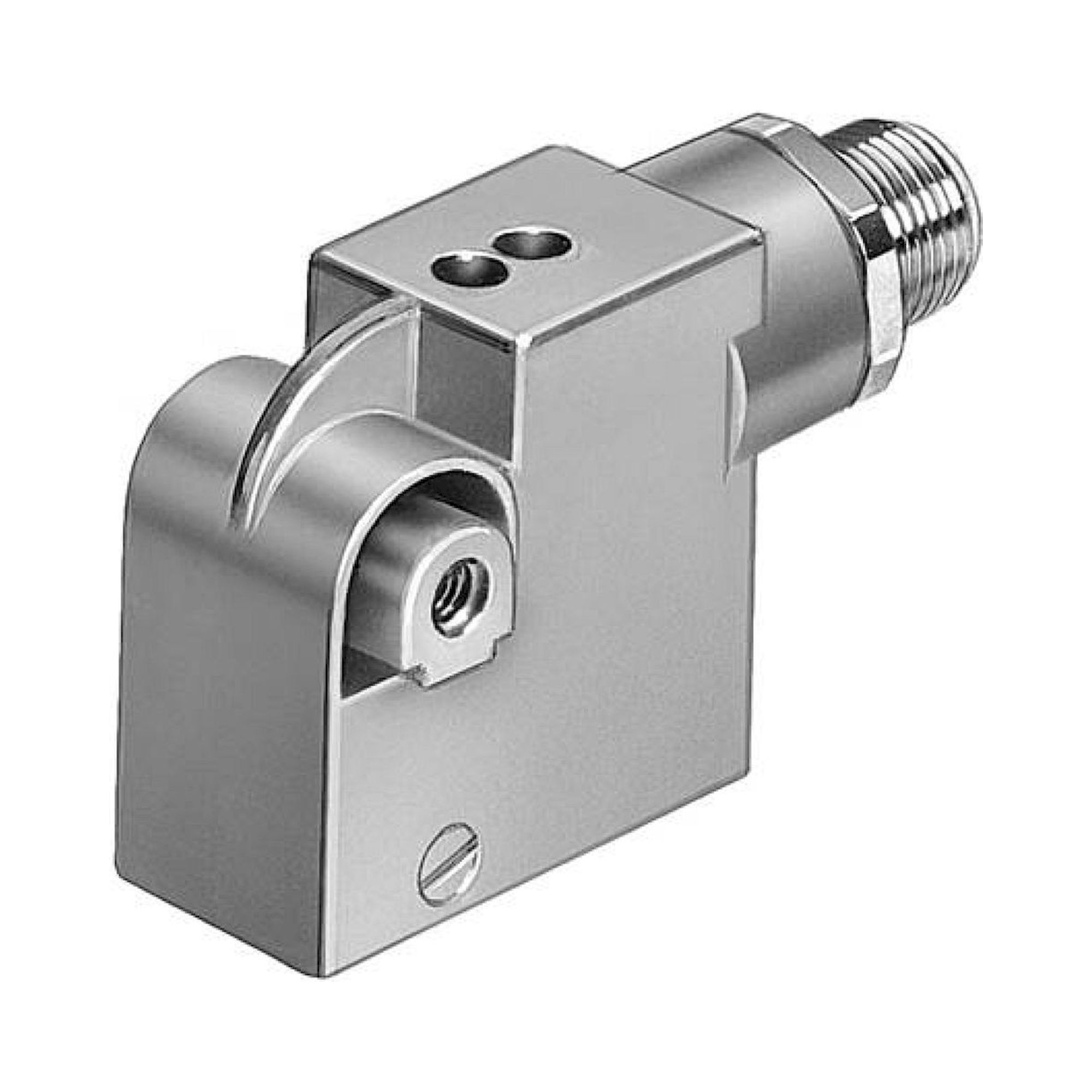

| SMTSO-8E | Stabmontage, doppelte Mutter | M12-Stecker NPN oder PNP |

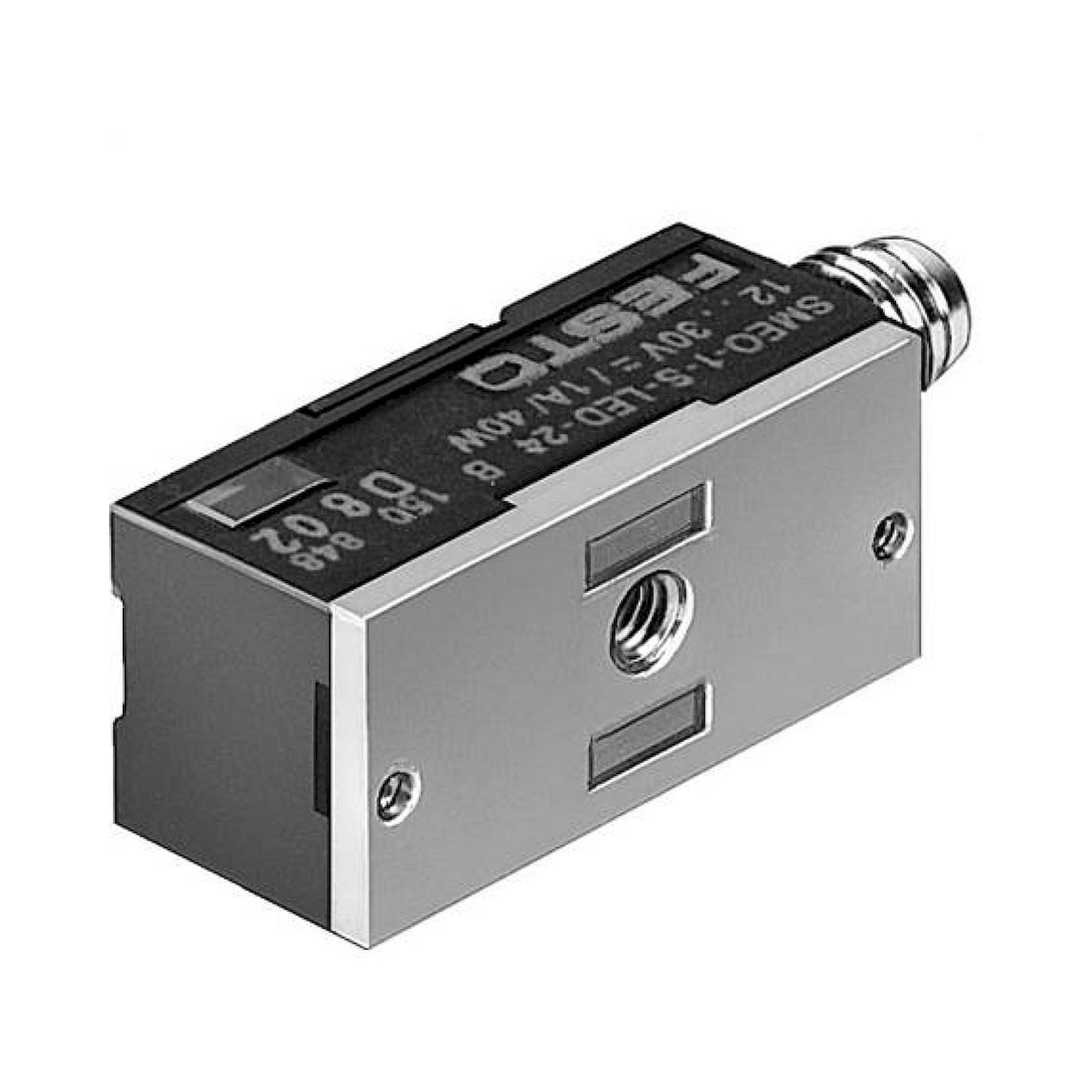

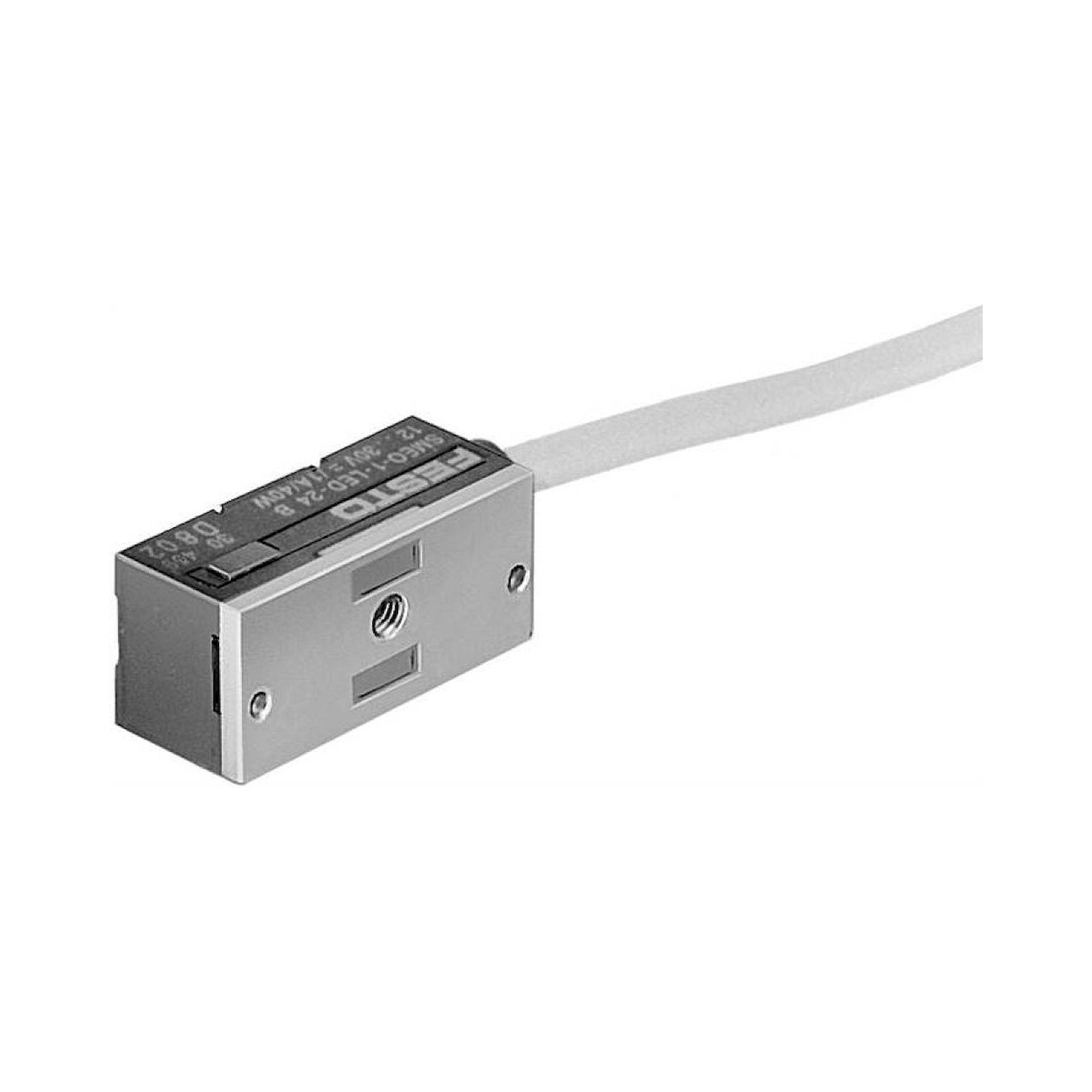

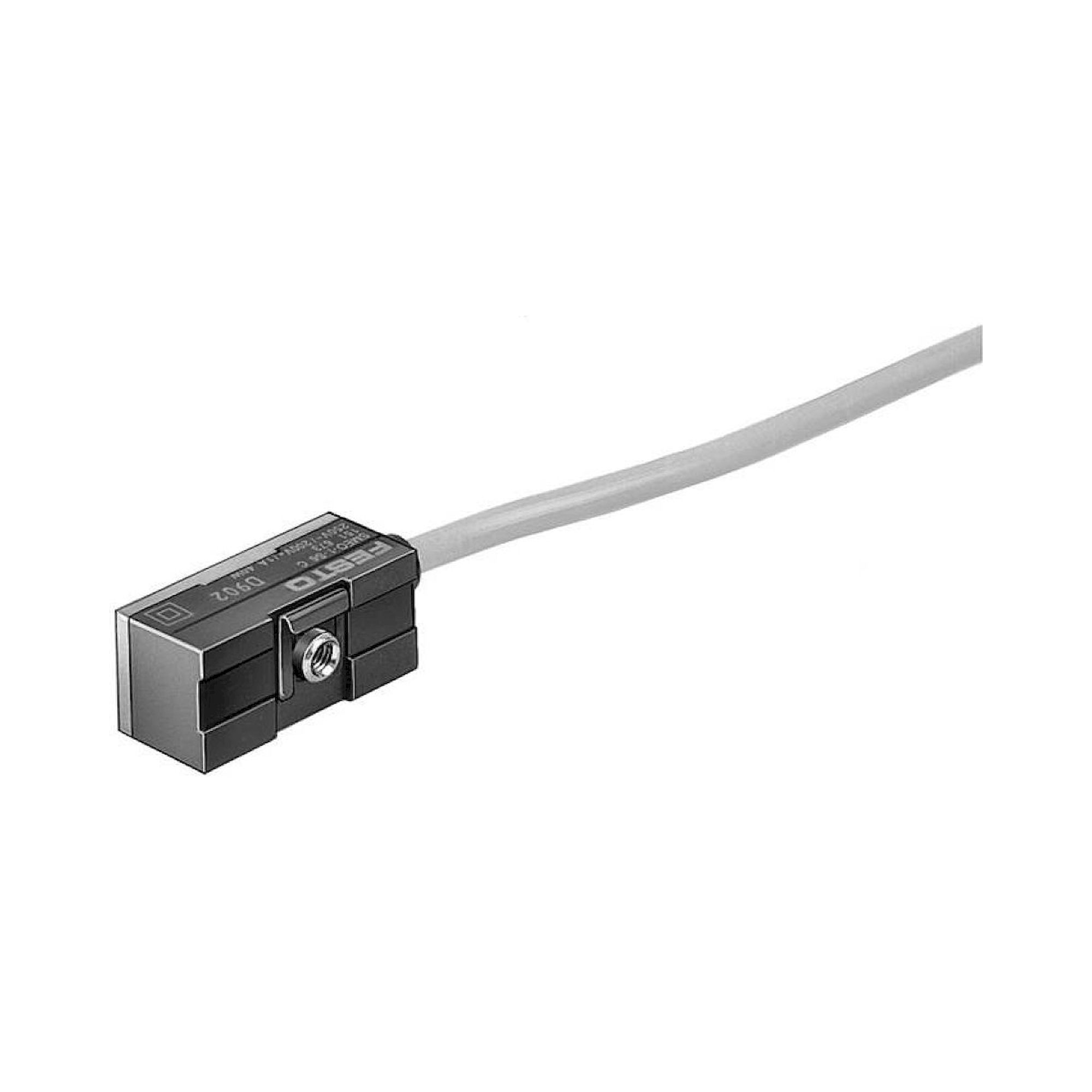

| SMEO-1 | Kabelmontage, Rundzylinder | Kabelabgang mit LED-Anzeige |
Typische Einsatzbereiche: Endlagenerfassung an Rundzylinder, Normzylinder und Schlitten-Linearantrieben in Handhabungs- und Montagesystemen, Positionsrückmeldung für SPS-Steuerungen in Förder- und Transfersystemen, Verwendung in Sicherheitsschaltungen zur Hubendlage-Verifizierung sowie als Ersatz für mechanische Endlagenschalter in Bestandsanlagen.
