Luftspaltsensoren
Sensoren

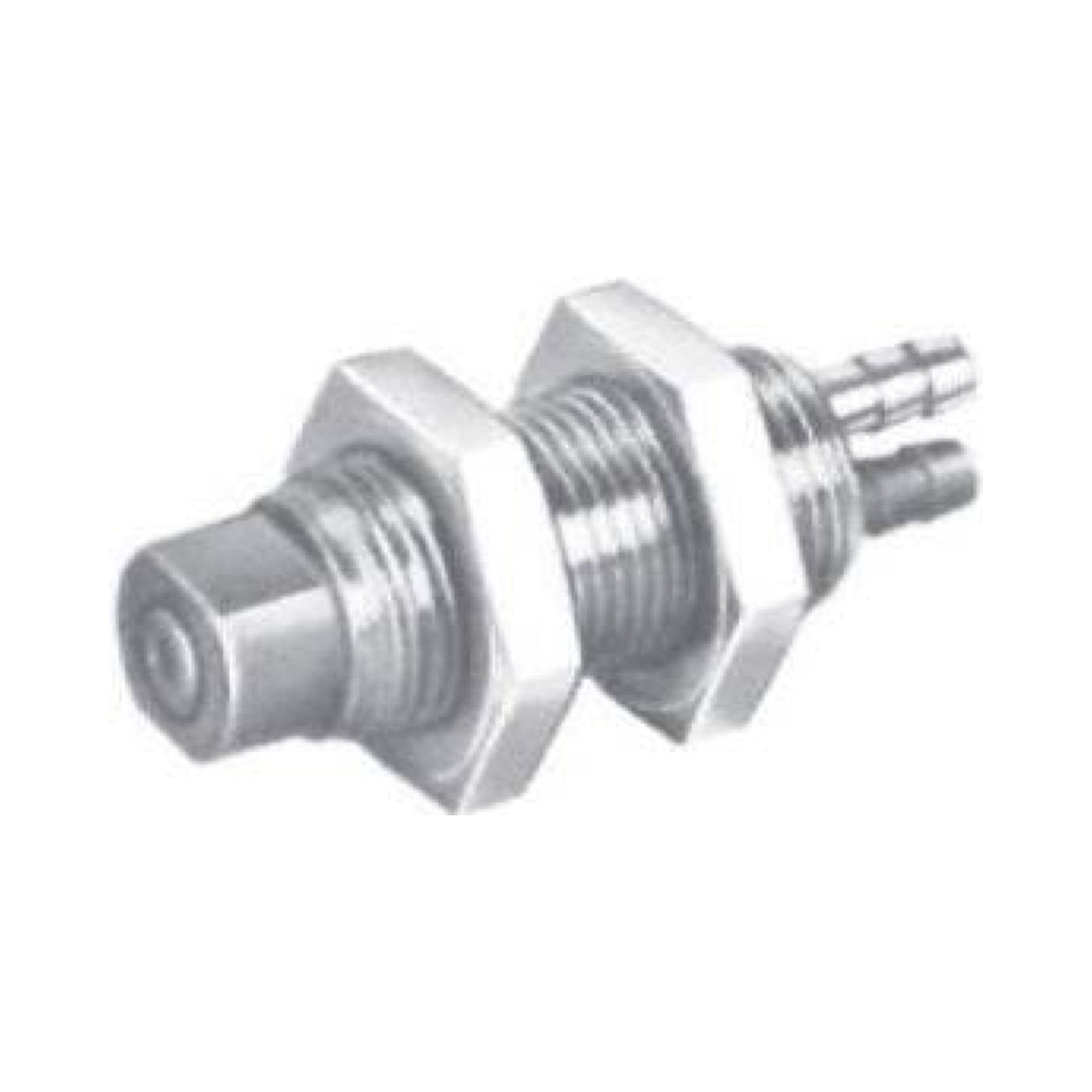

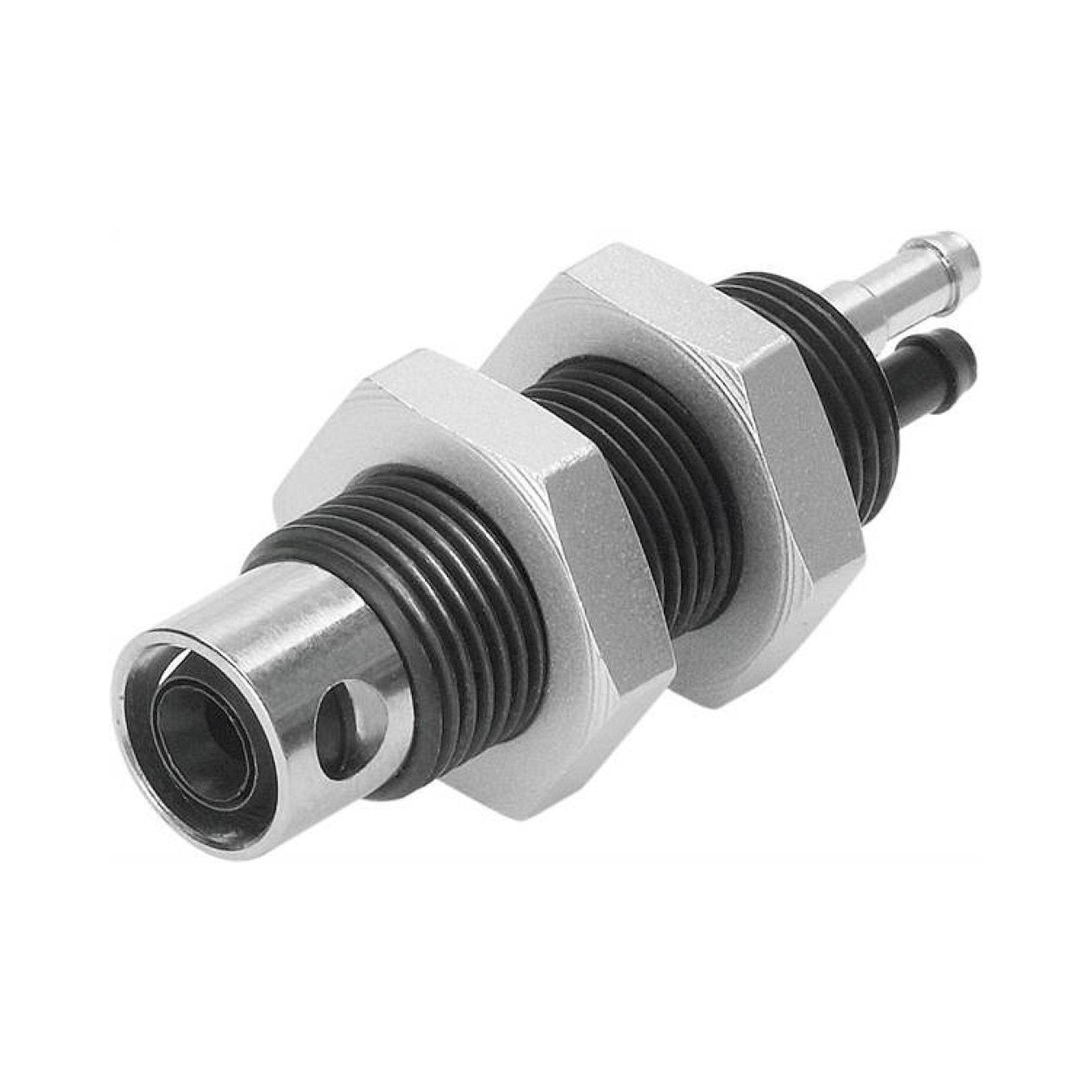

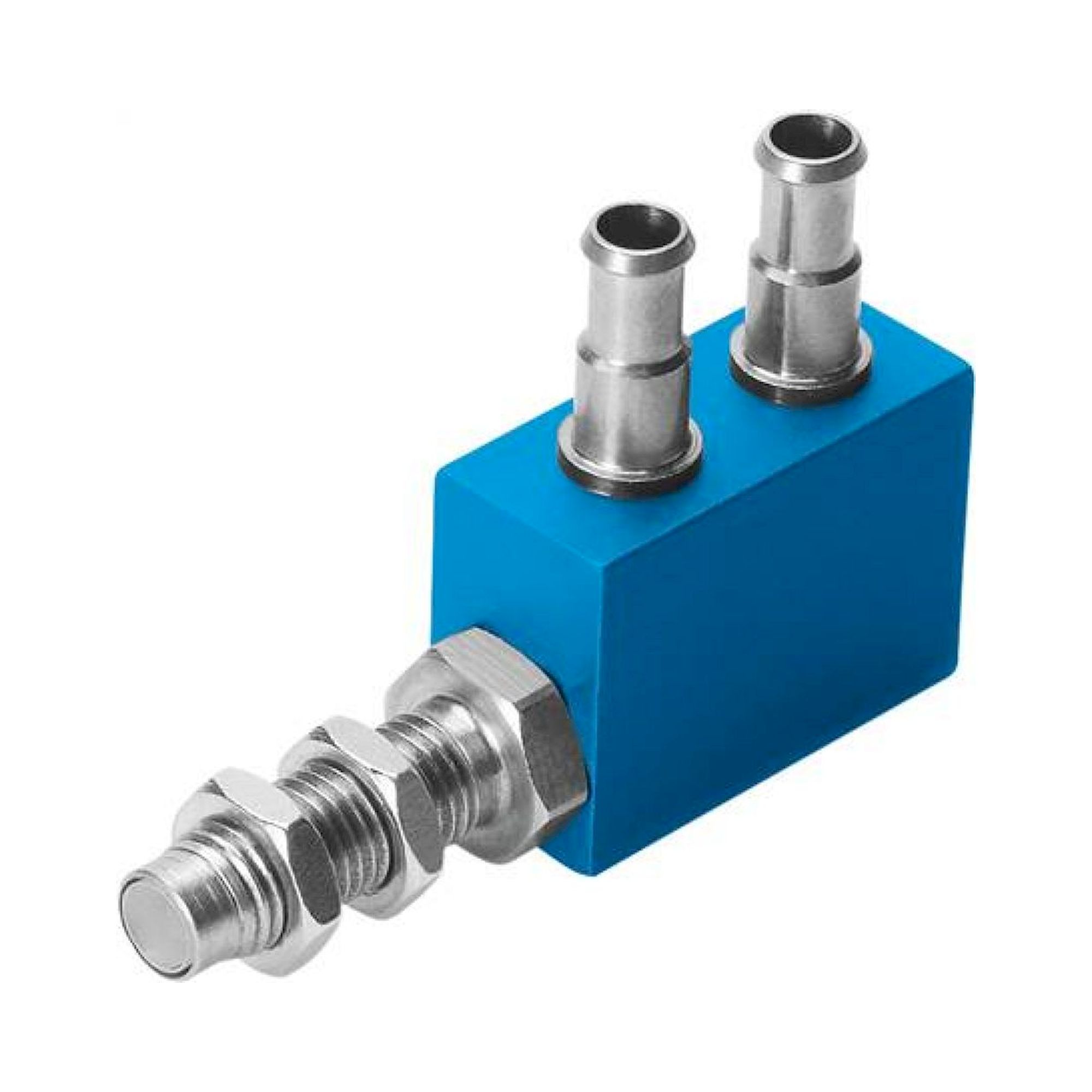

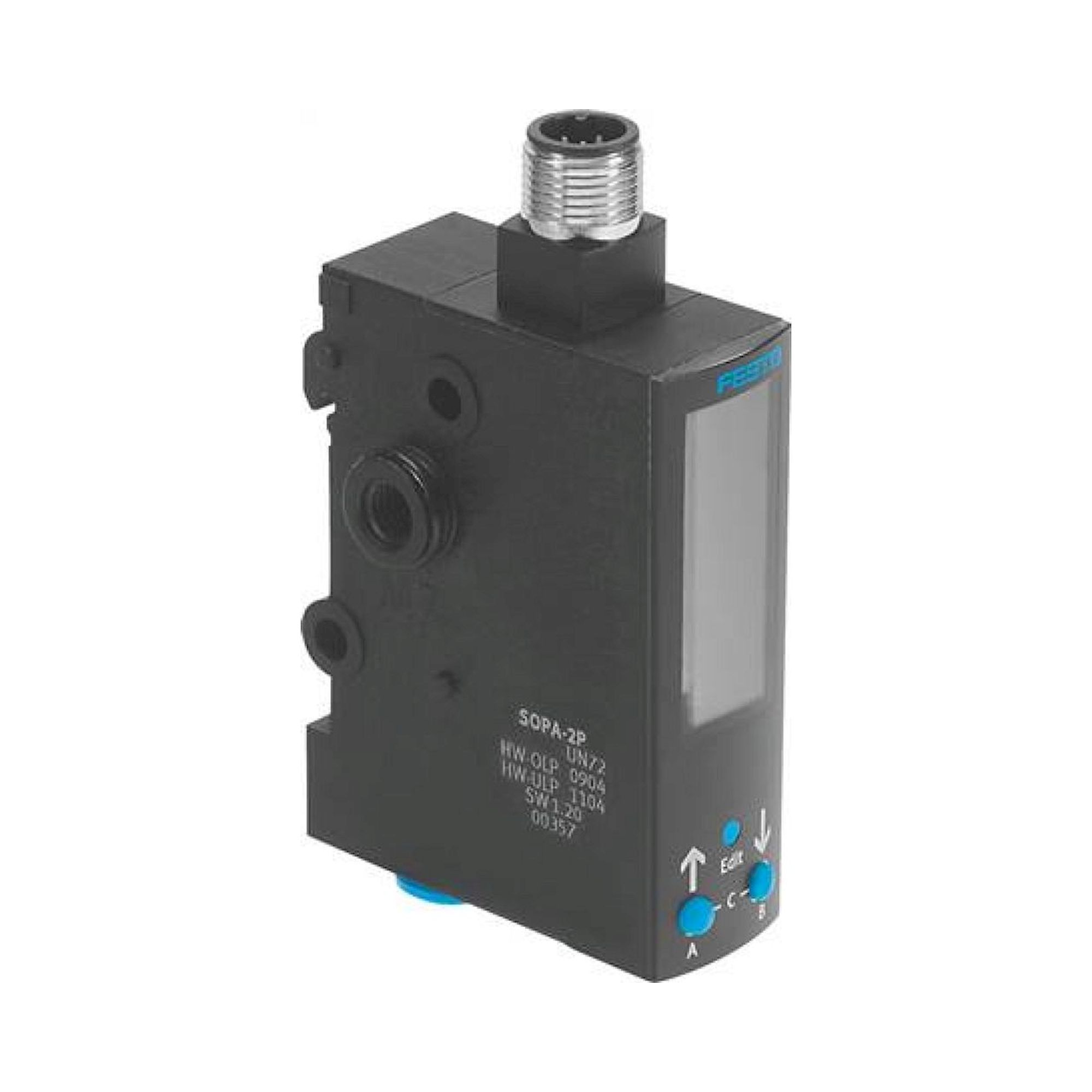

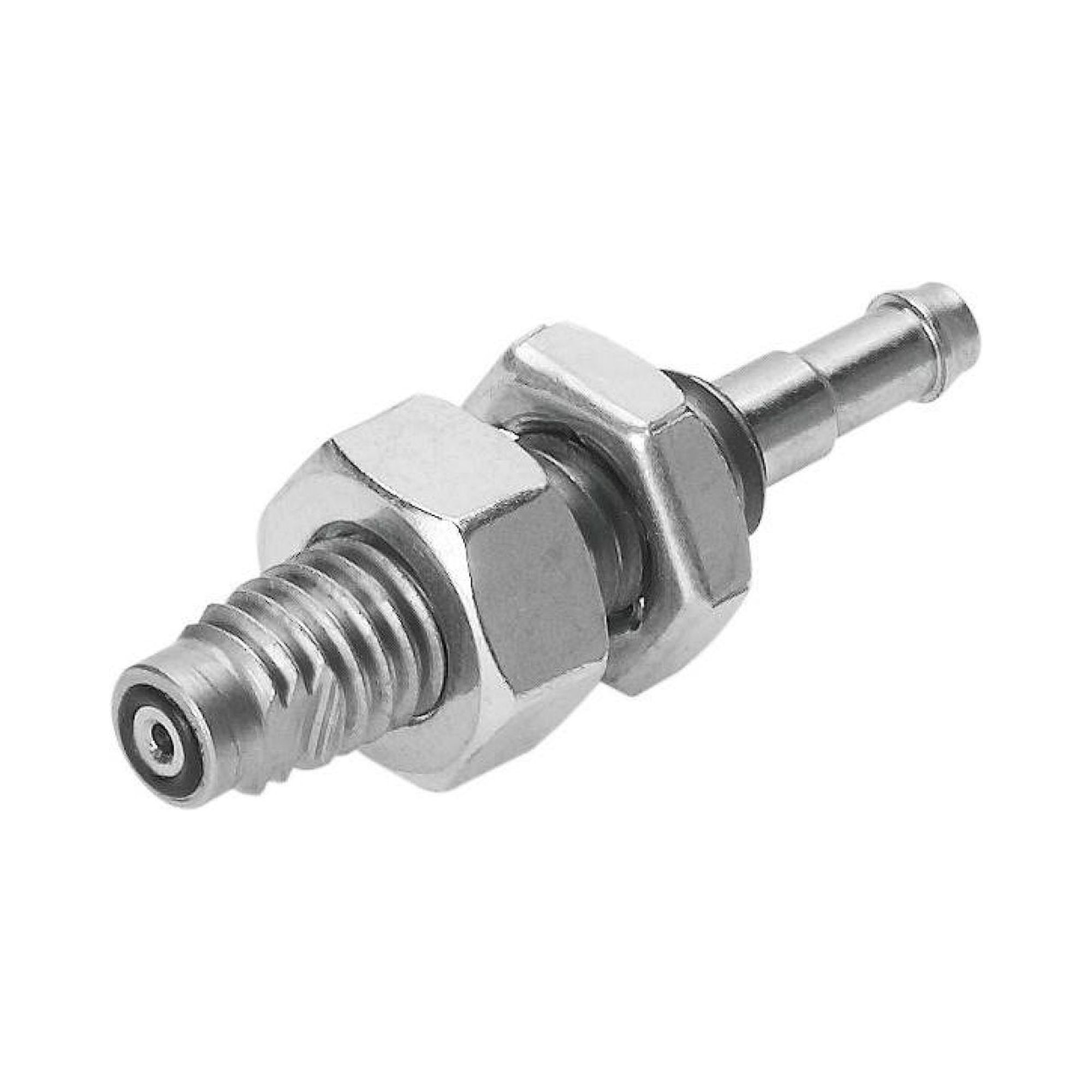

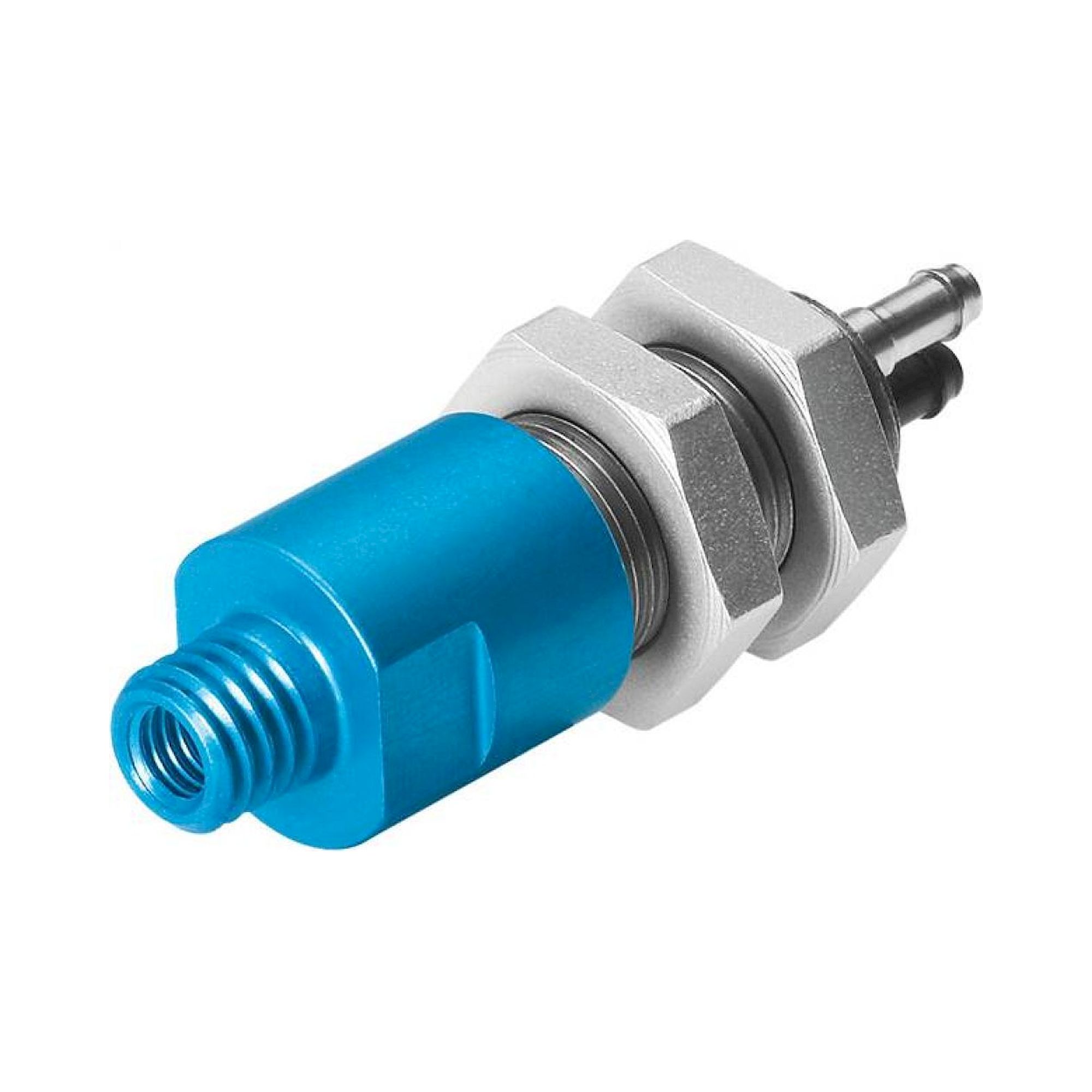

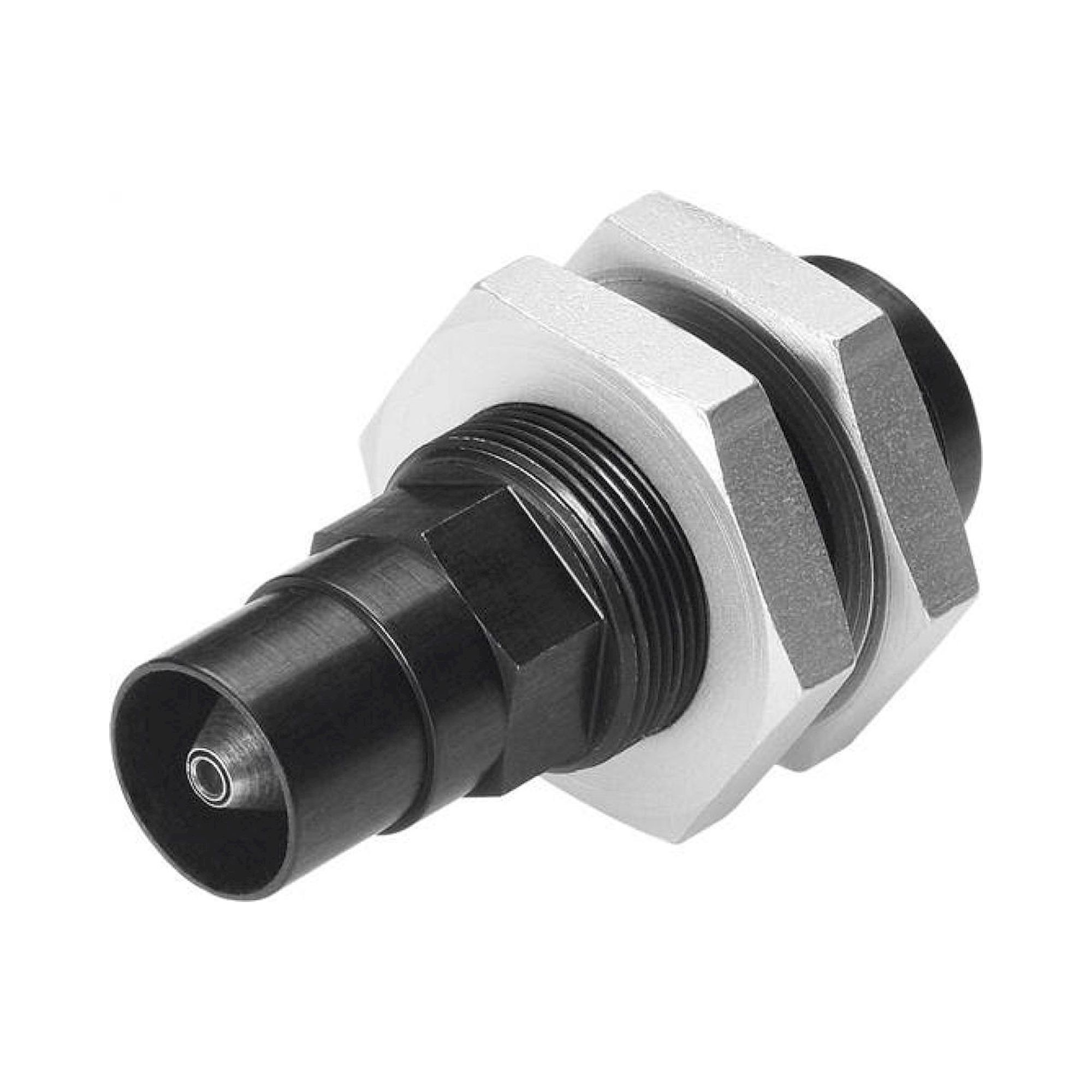

Festo Luftspaltsensoren nutzen Druckluft als berührungsloses Messmedium, um Abstände, Anwesenheit und Reflexion von Werkstücken zu erfassen. Die SOPA-CM-Baureihe sind elektronisch ausgewertete Luftspaltsensoren, die einen digitalen Schaltausgang liefern, wenn ein definierter Luftspalt unterschritten oder ein Objekt erkannt wird. Reflexaugen RFL-4 und RFL-15 sowie Micro-Reflexaugen RML-4,8-S und RML-5 ergänzen das Programm mit rein pneumatischen Rückdrucksensoren ohne Elektronik. Staudruckgeber SD-2 und SD-3 messen das Staudrucksignal zur Abstandserfassung.

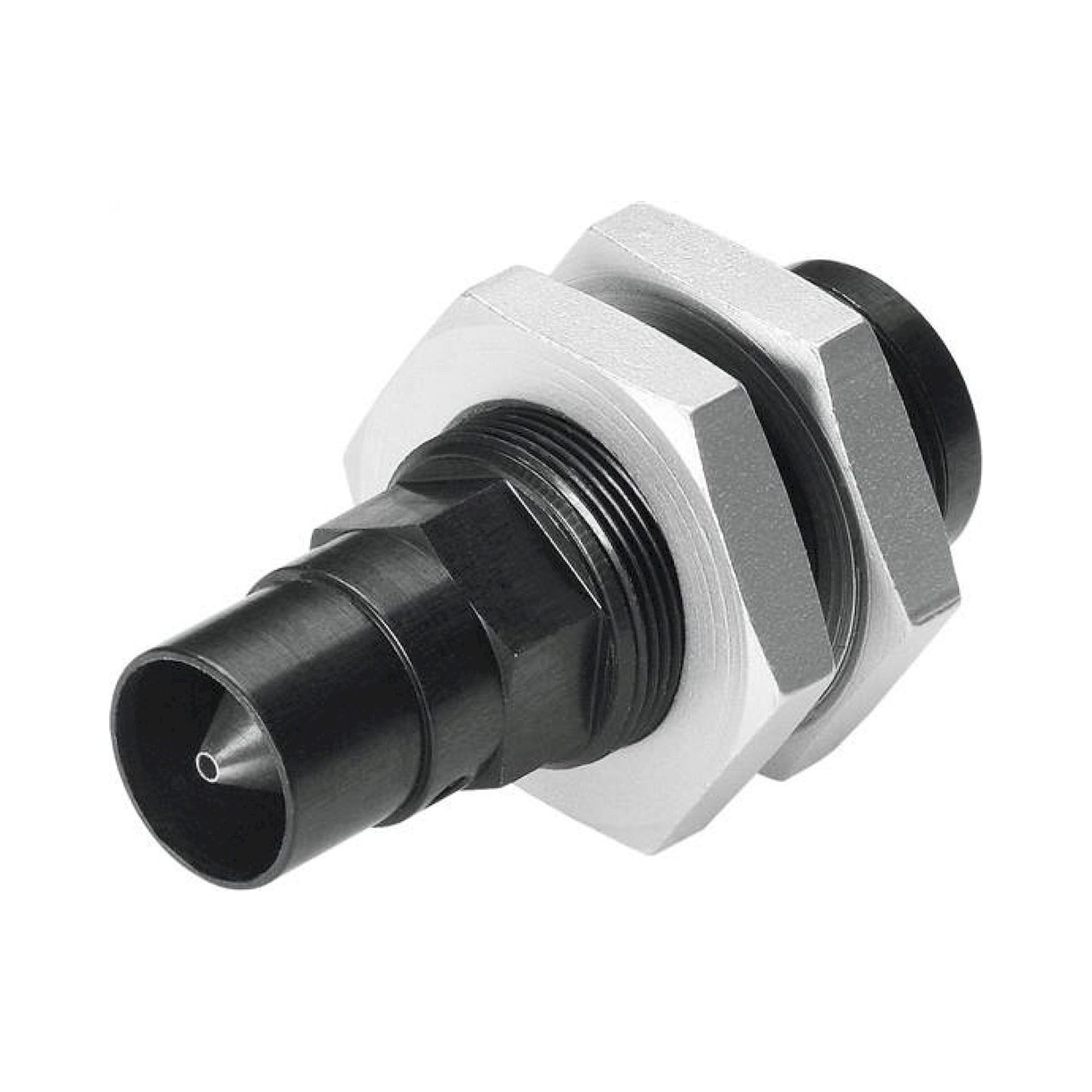

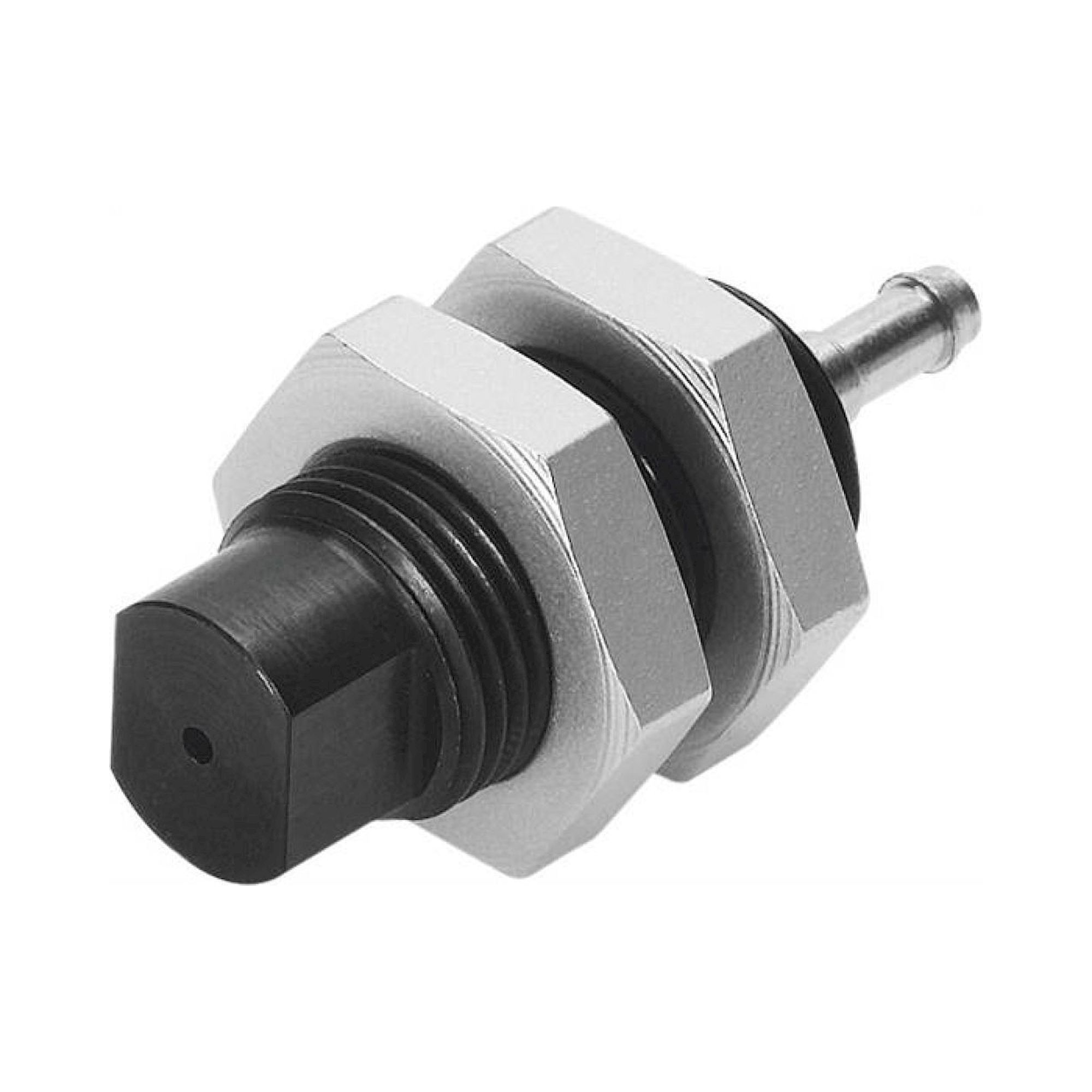

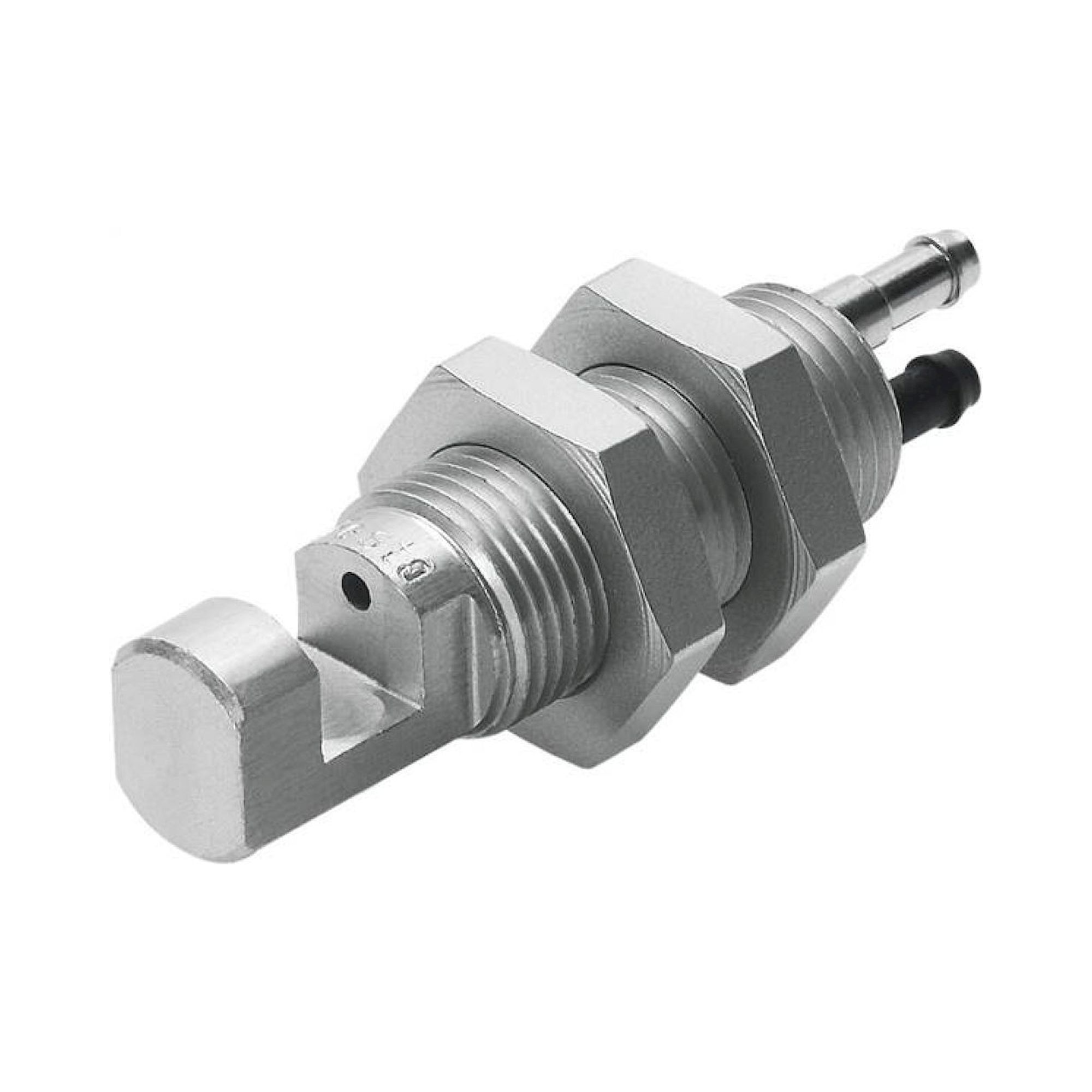

Gabelluftschranken SFL-6 und Sende-/Empfängerdüsen SFL-100-S/F sowie SML-40-S runden das Sortiment für pneumatische Lichtschranken-Prinzipien ab. Diese Bauarten eignen sich für Anwendungen mit aggressiven Umgebungen, bei denen optische oder magnetische Sensoren versagen.
| Typ | Messprinzip | Anschluss |
|---|---|---|
| SOPA-CM | Elektronisch ausgewertet, Luftspalt | M12-Stecker |
| RFL-4 / RFL-15 | Pneumatisch, Reflexion | Druckluftanschluss |
| RML-4,8-S / RML-5 | Pneumatisch, Mikro-Reflex | Druckluftanschluss |
| SD-2 / SD-3 | Staudruck | Druckluftanschluss |
| SFL-6 / SFL-100 | Gabelluftschranke / Sender-Empfänger | Druckluftanschluss |
Typische Einsatzbereiche: Berührungslose Anwesenheitskontrolle von Werkstücken in Werkzeugmaschinen-Spannvorrichtungen (Sitz-Kontrolle), Abstandsmessung und Dickenkontrolle in der Metallteilefertigung, Kleinstteilerkennung in der Uhren- und Schmuckindustrie, Oberflächen-Abstandskontrolle in der Halbleiterfertigung sowie pneumatische Objekterkennung in öl- oder staubbelasteten Umgebungen.
