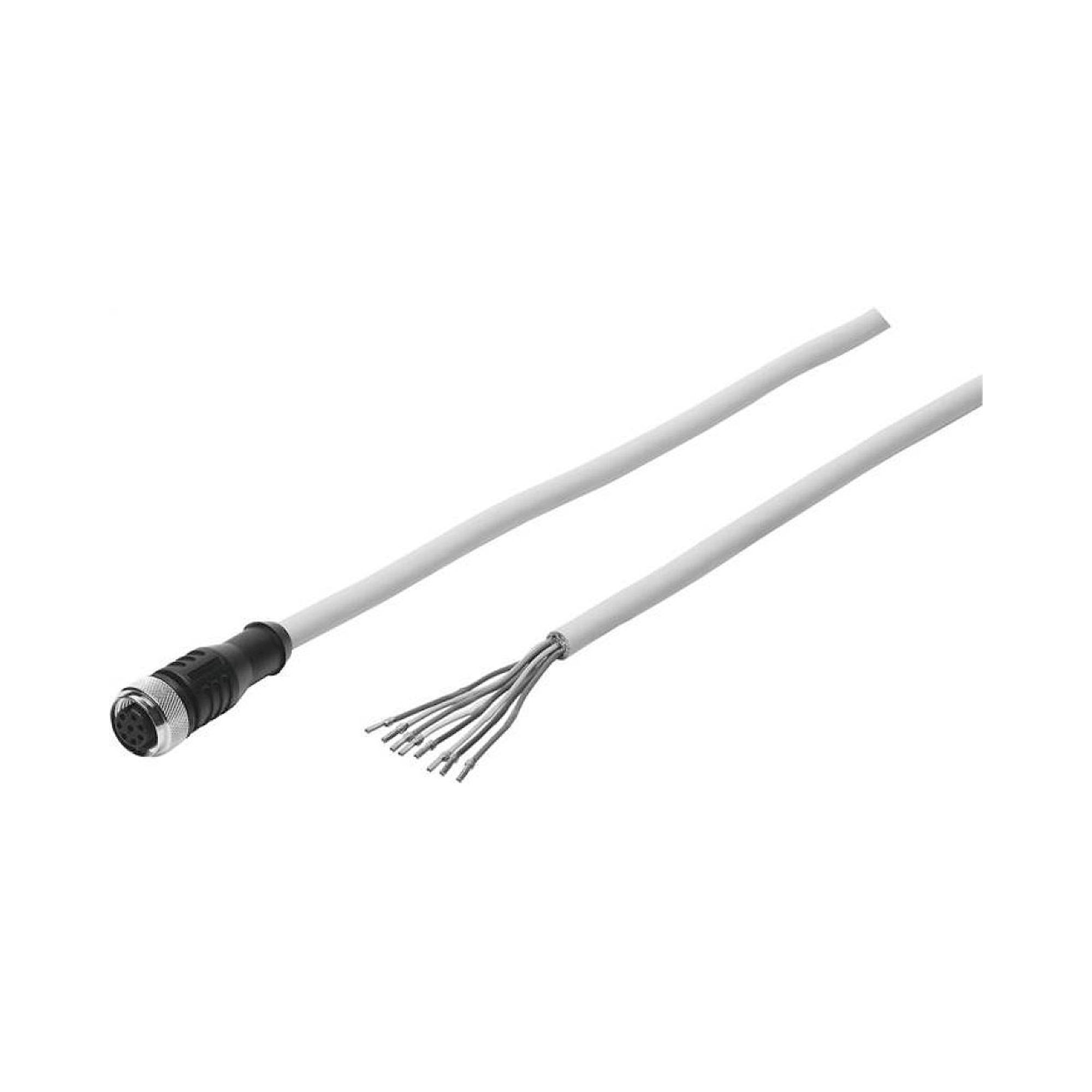

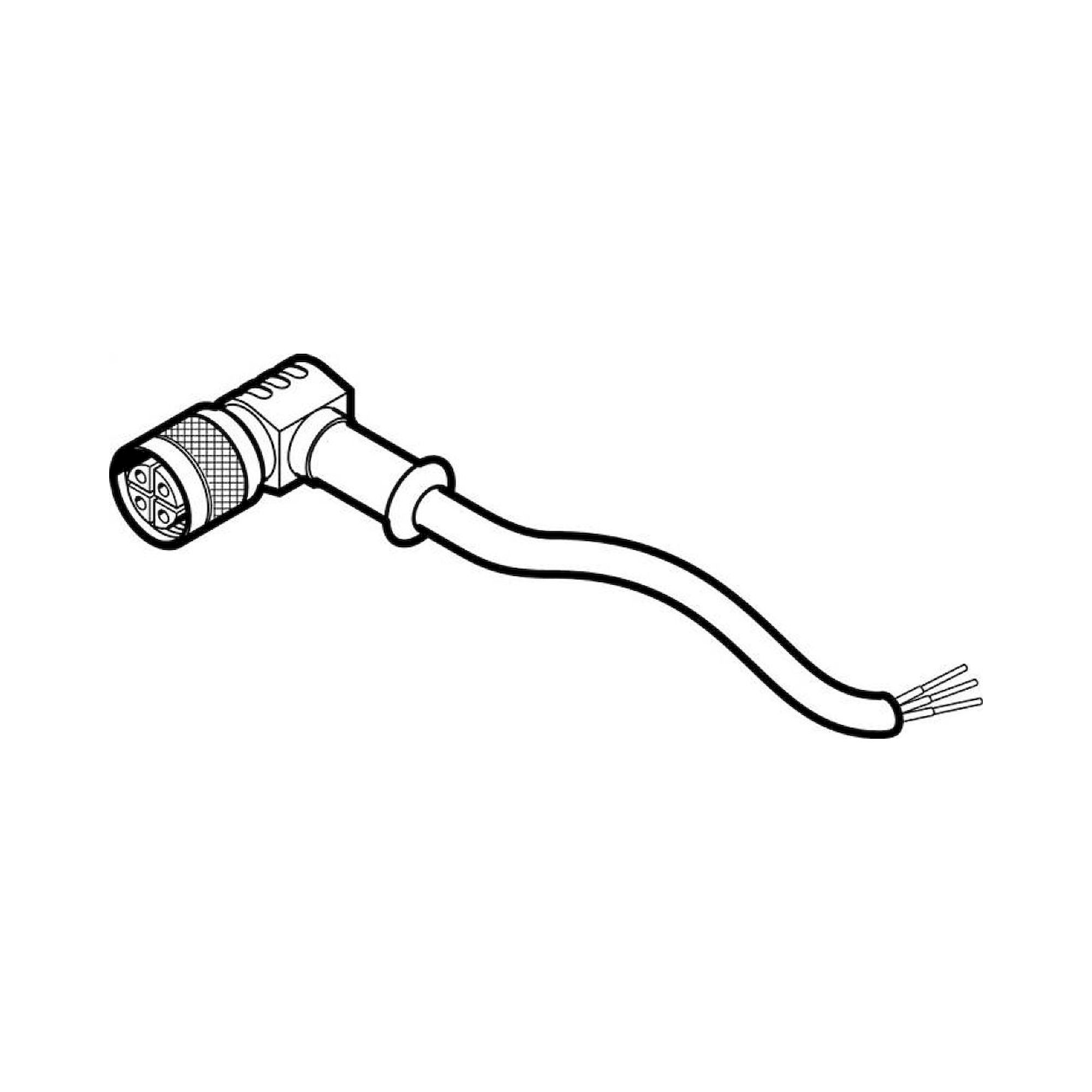

Festo Verbindungsleitungen der SIM-Baureihe sind konfektionierte Sensor-Anschlusskabel für M8- und M12-Steckverbinder, die den direkten Anschluss von Näherungsschaltern, Drucksensoren und Durchflusssensoren an Steuerungen und Feldbus-Koppler ermöglichen. Das Sortiment umfasst M8 3-polig (gerade und winkelig) sowie M12 3-, 4- und 5-polig in Kabellängen von 2,5 bis 10 m. Gerade (GD) und winkelige (WD) Steckerausführungen stehen für unterschiedliche Einbausituationen zur Verfügung.
Der PUR-Kabelmantel ist öl- und schmierstoffbeständig und eignet sich für den flexiblen Dauereinsatz in Schleppketten. Die SIM-Leitungen sind ausschließlich passiv (keine Elektronik), somit für alle Festo-Sensoren mit entsprechendem Anschlusscode verwendbar.
| Typ | Polzahl | Typischer Sensor |
|---|---|---|

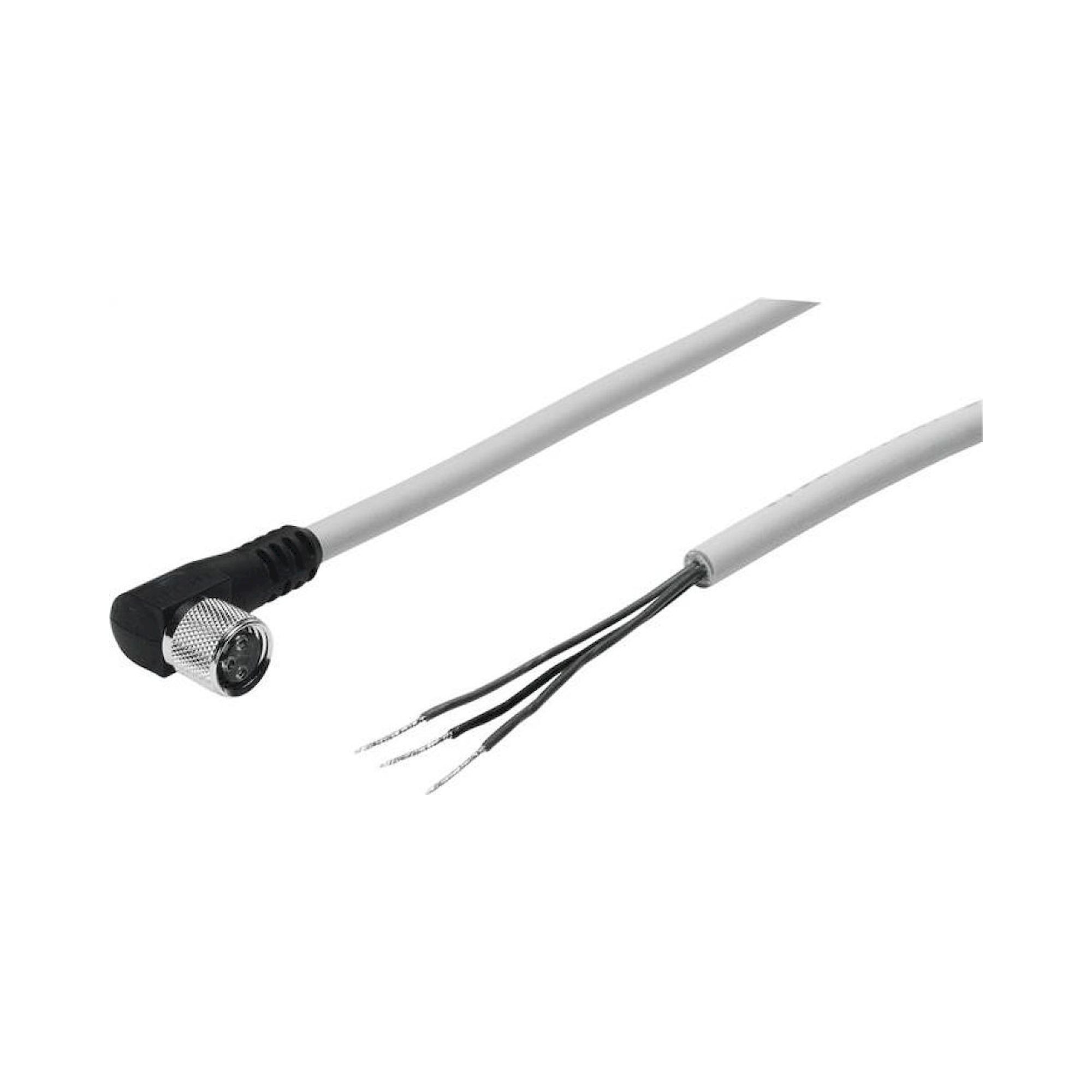

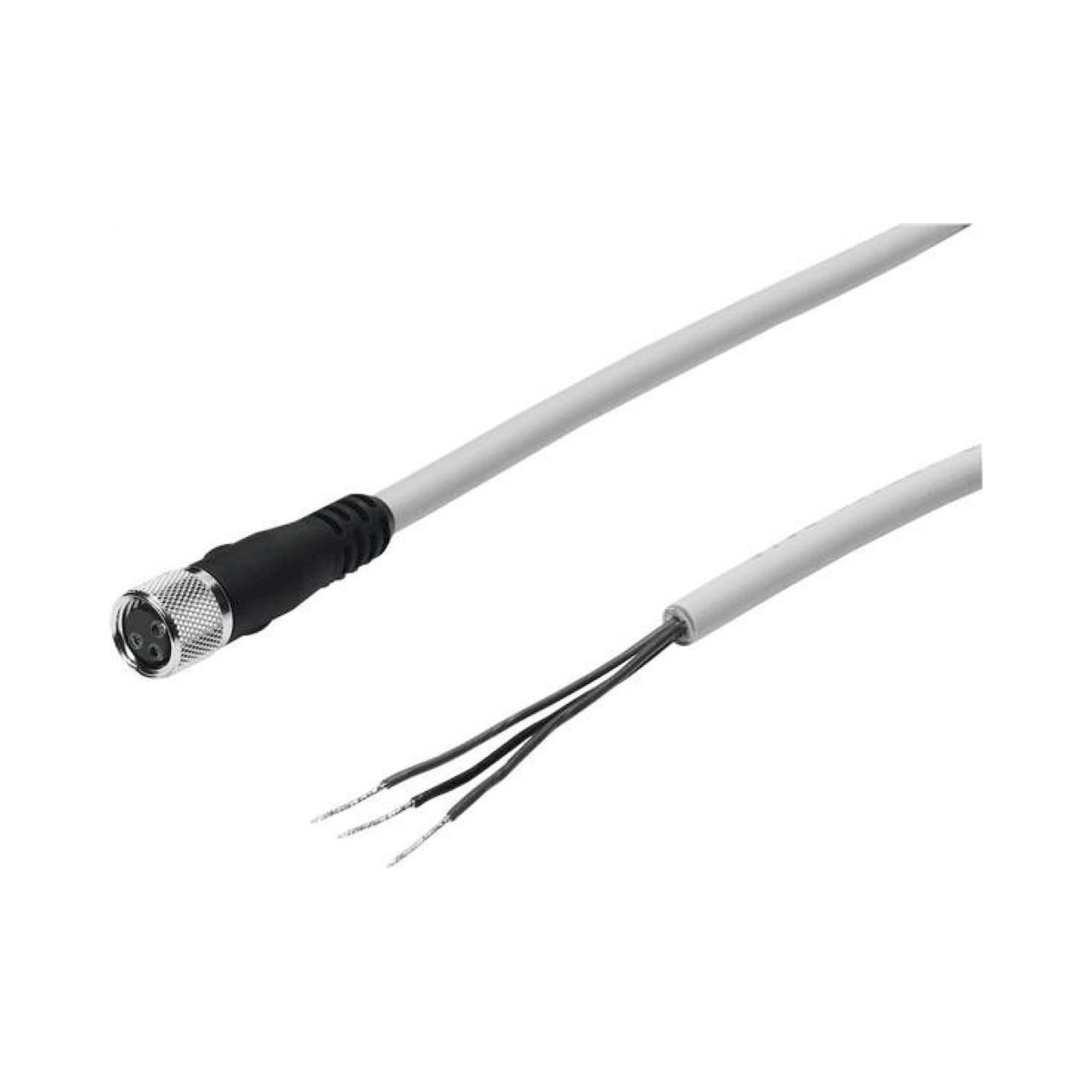

| SIM-M8-3GD/WD | M8, 3-pol | SME/SMTO Näherungsschalter |

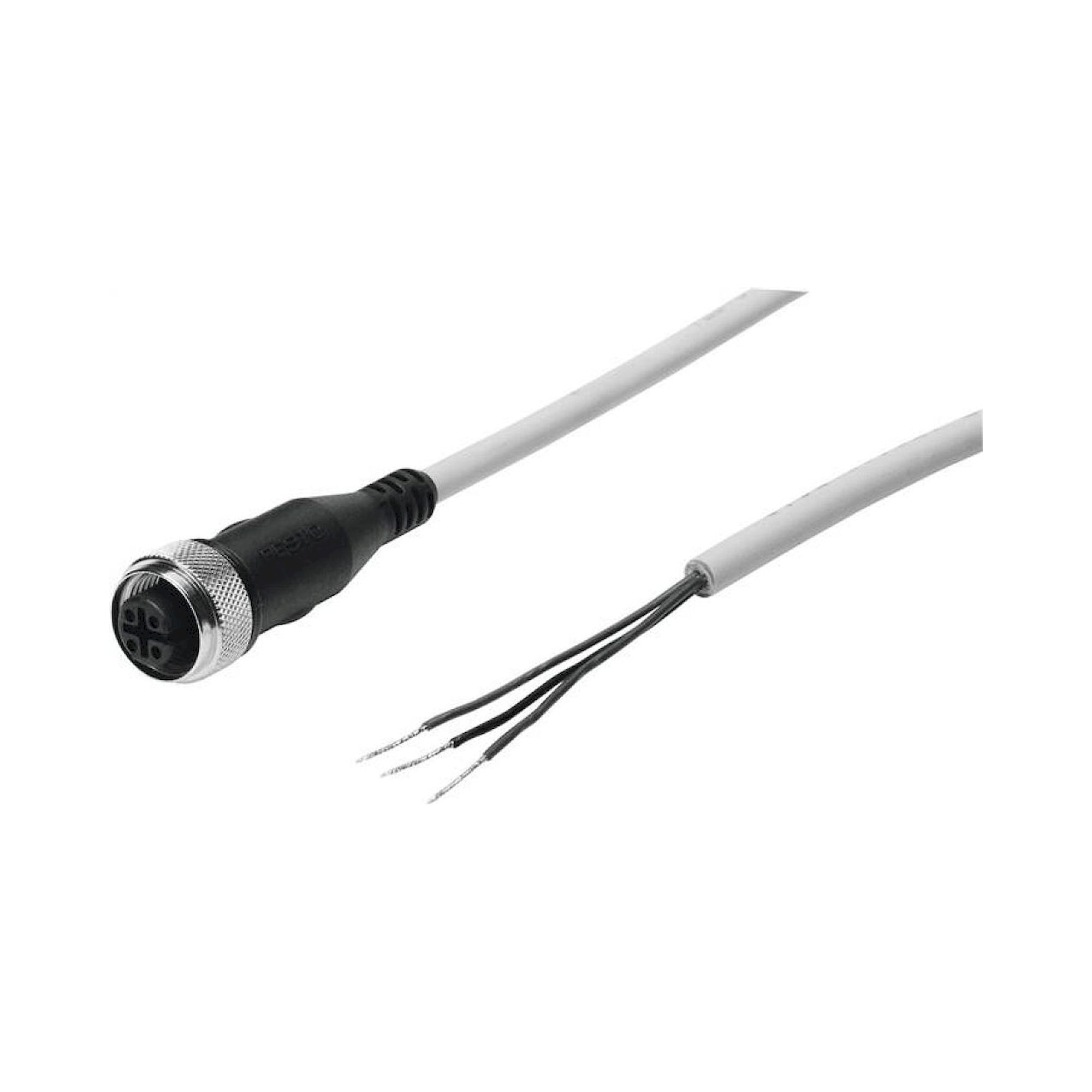

| SIM-M12-3GD/WD | M12, 3-pol | Einfache Sensoren, 3-Draht |

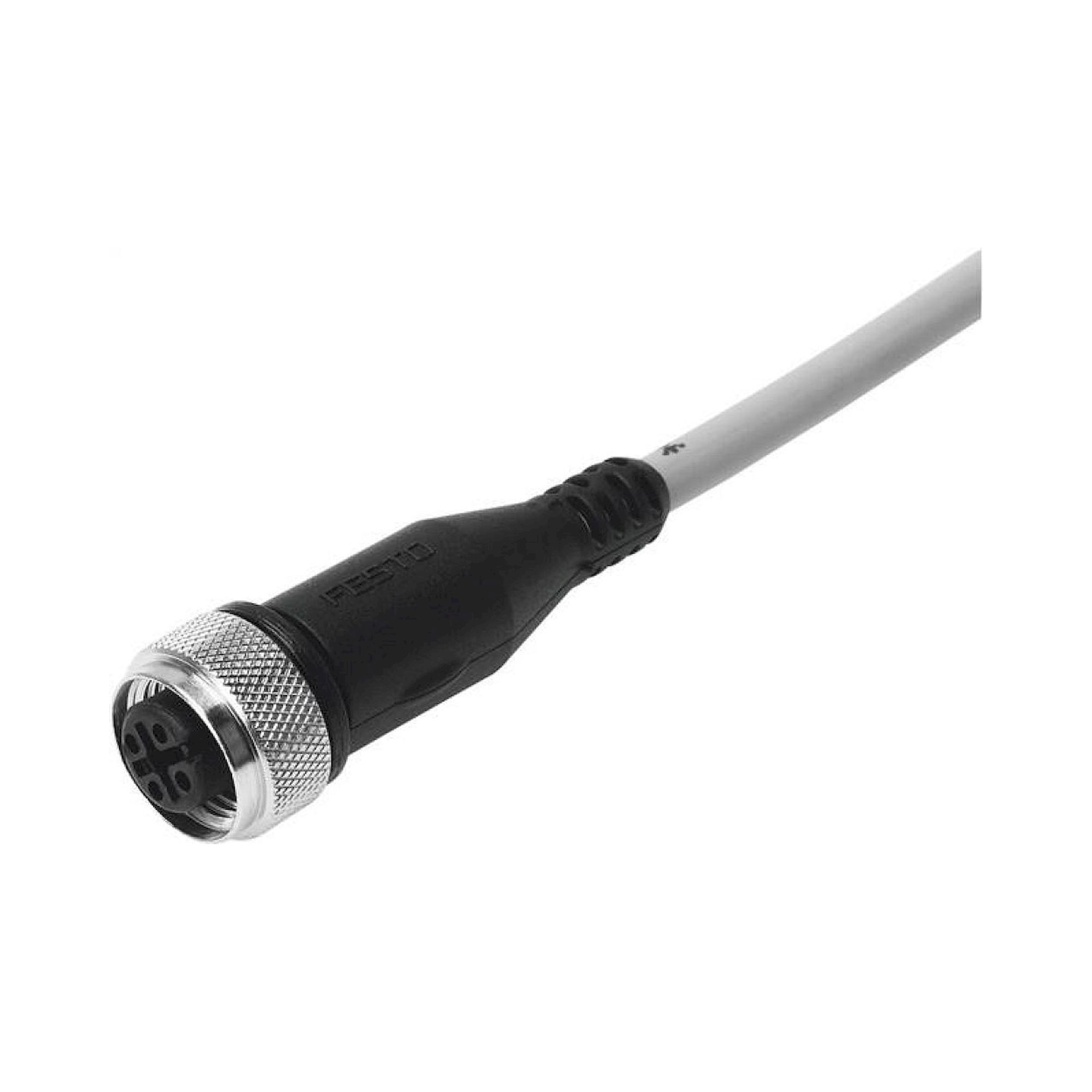

| SIM-M12-4GD/WD | M12, 4-pol | SIED induktive Sensoren, SOEG optische Sensoren |

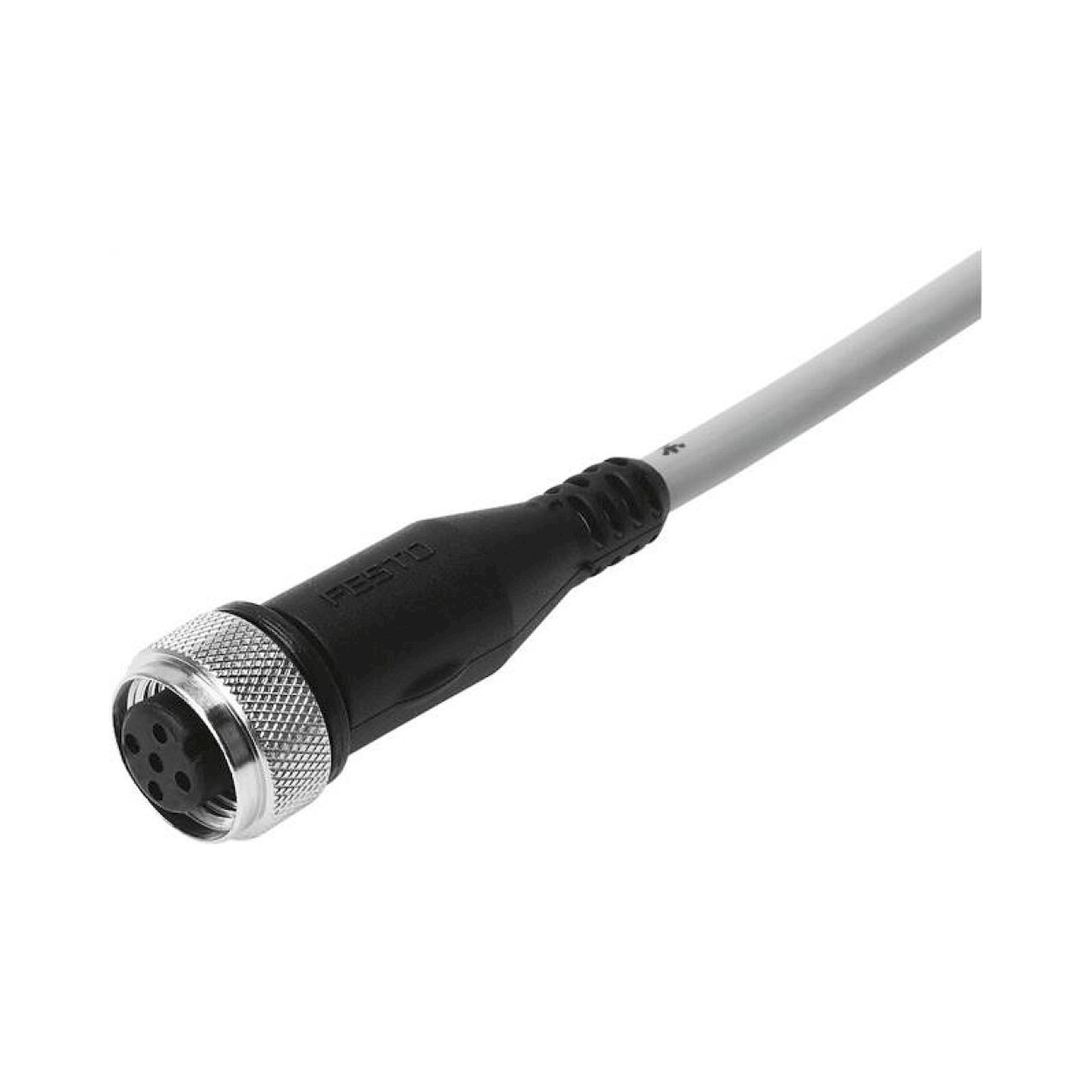

| SIM-M12-5GD/WD | M12, 5-pol | SFAM/SFAB Durchflusssensoren, analoge Ausgänge |

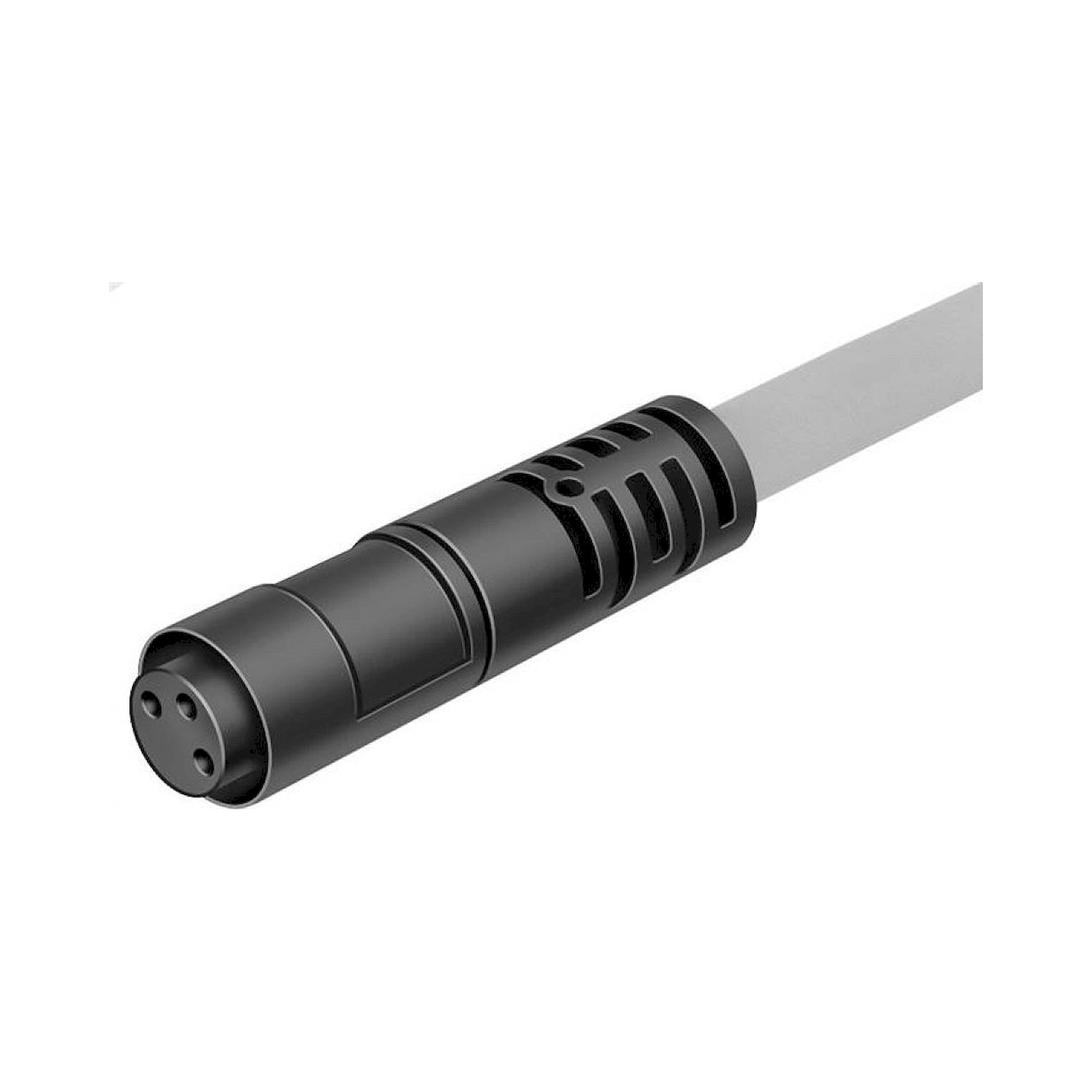

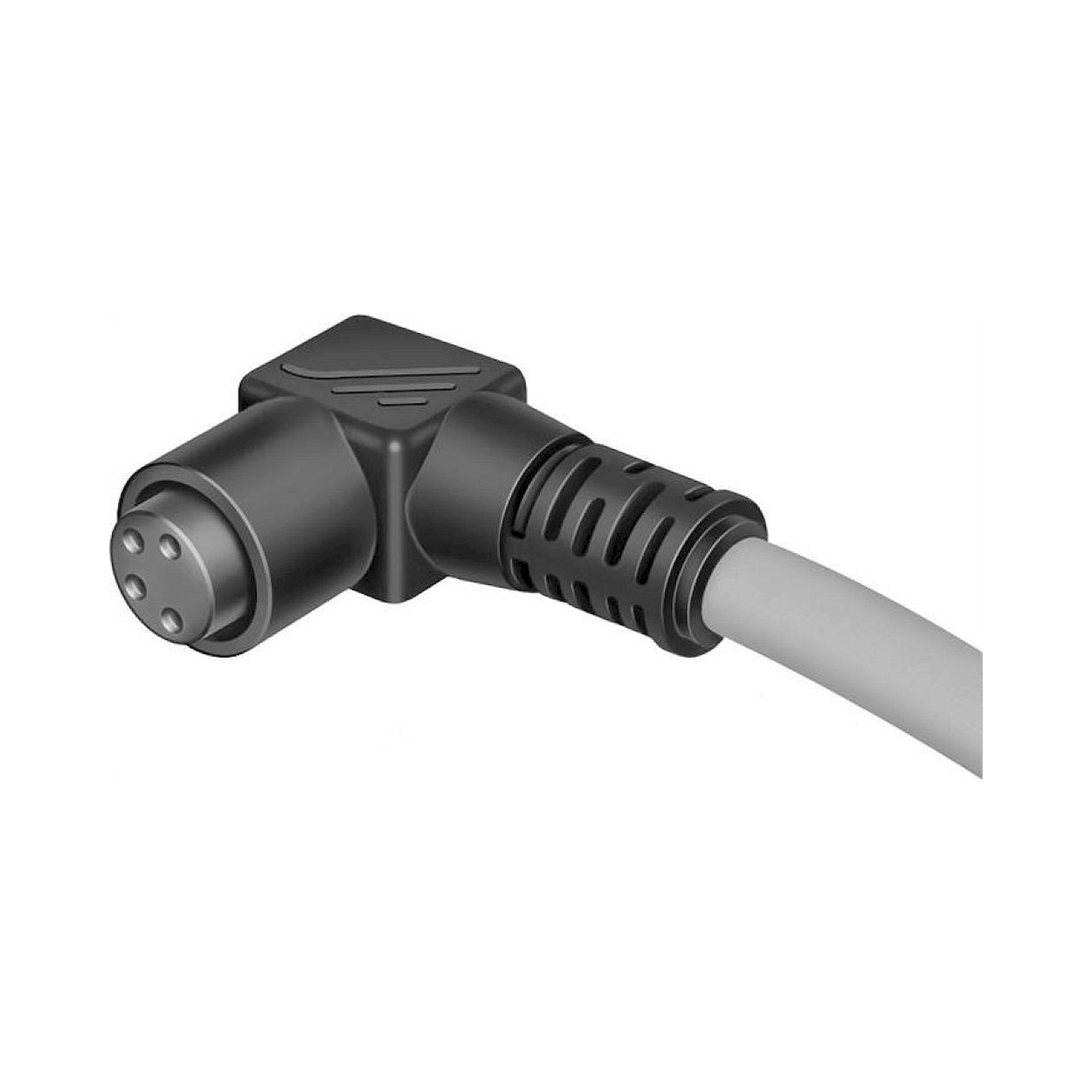

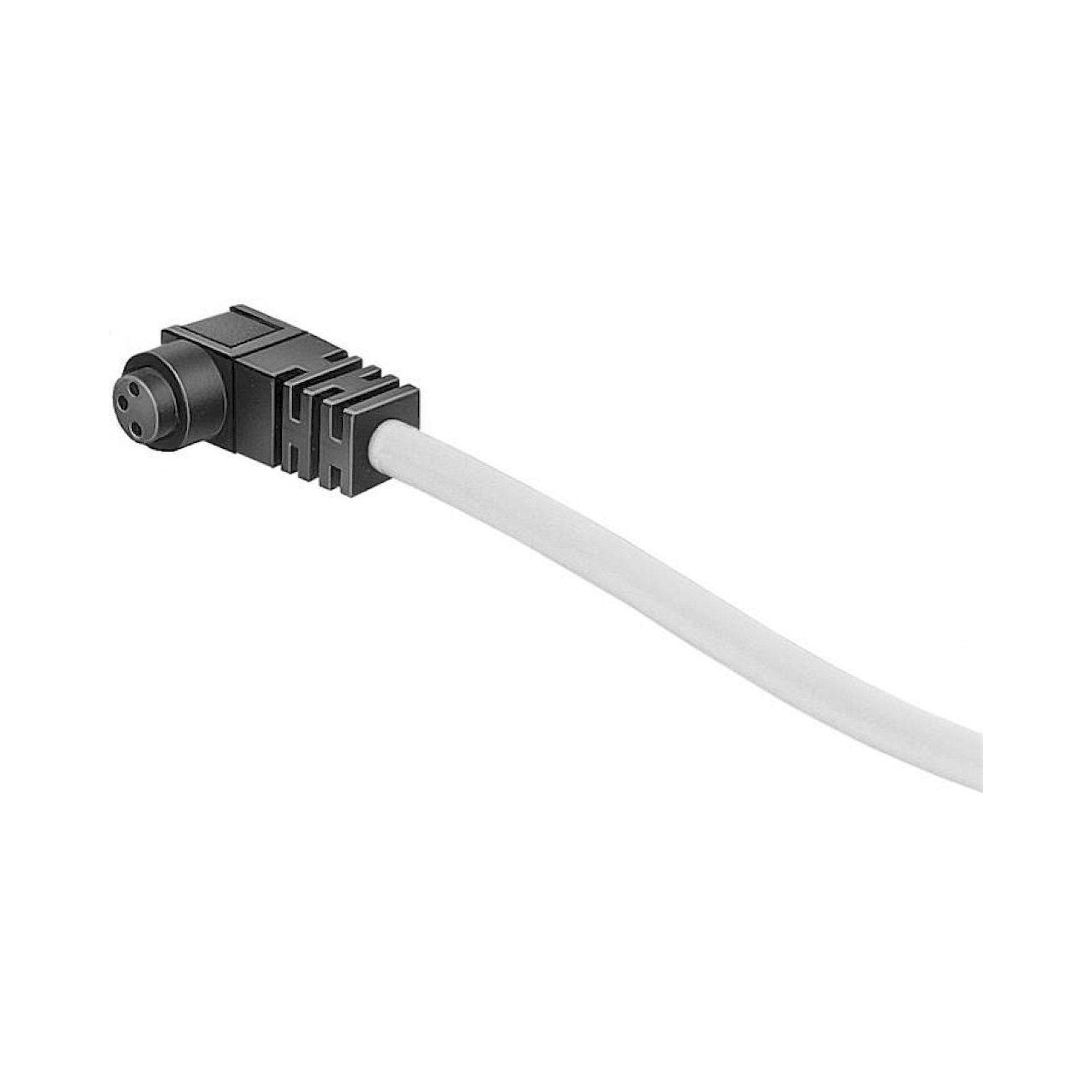

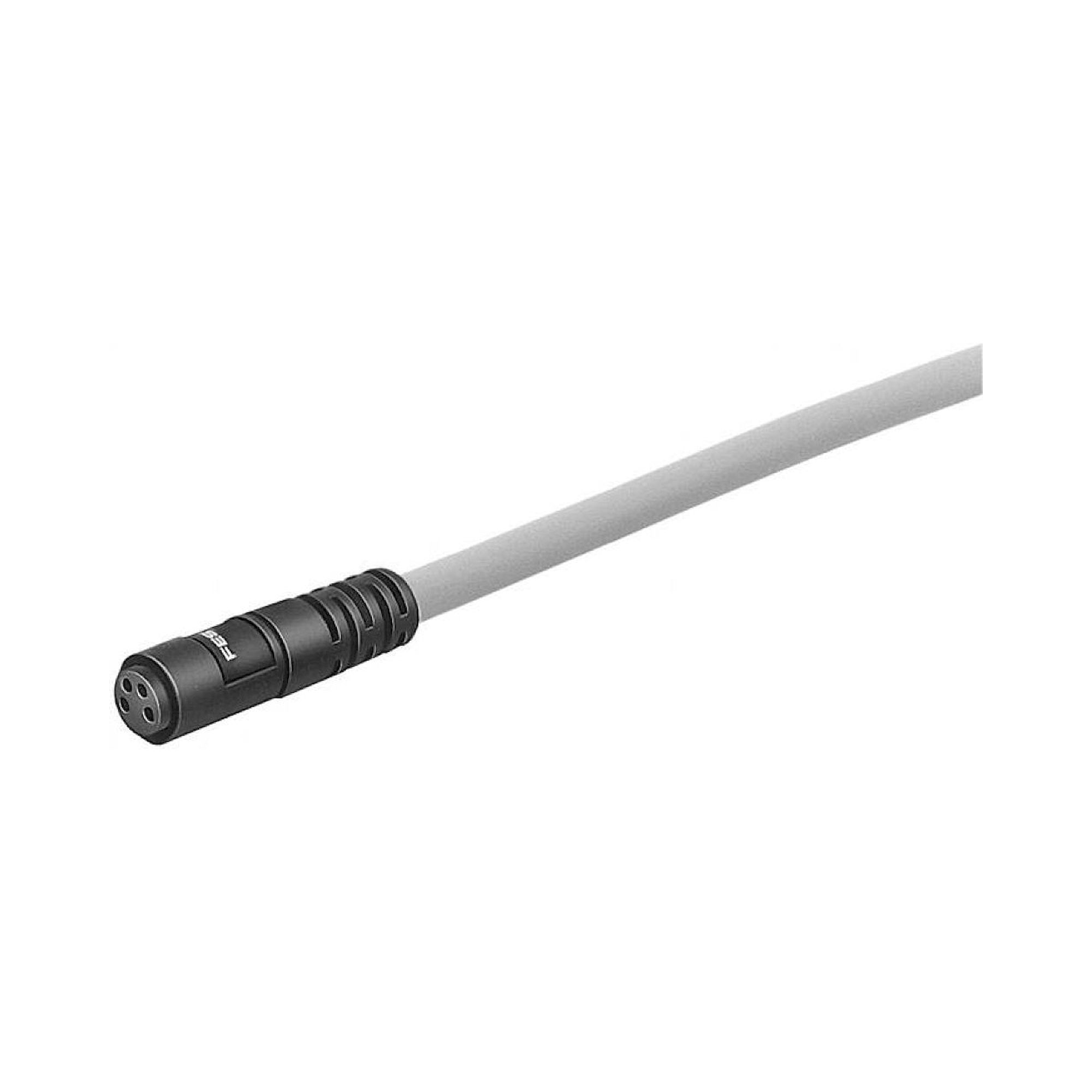

| SIM-K-4GD/WD | Kabel M8/M12 | Verbindungsleitung für Gehäuse-Sensoren |
Typische Einsatzbereiche: Anschluss von Näherungsschaltern SME/SMTO an Steuerungsklemmen, Verbindung von Druck- und Durchflusssensoren mit SPS-Ein-/Ausgangsbaugruppen, Schleppketten-Verkabelung in verfahrbaren Handhabungsachsen, Verlängerungen für schwer zugängliche Einbauorte sowie Feldverdrahtung in pneumatischen Steuerungsschränken.
