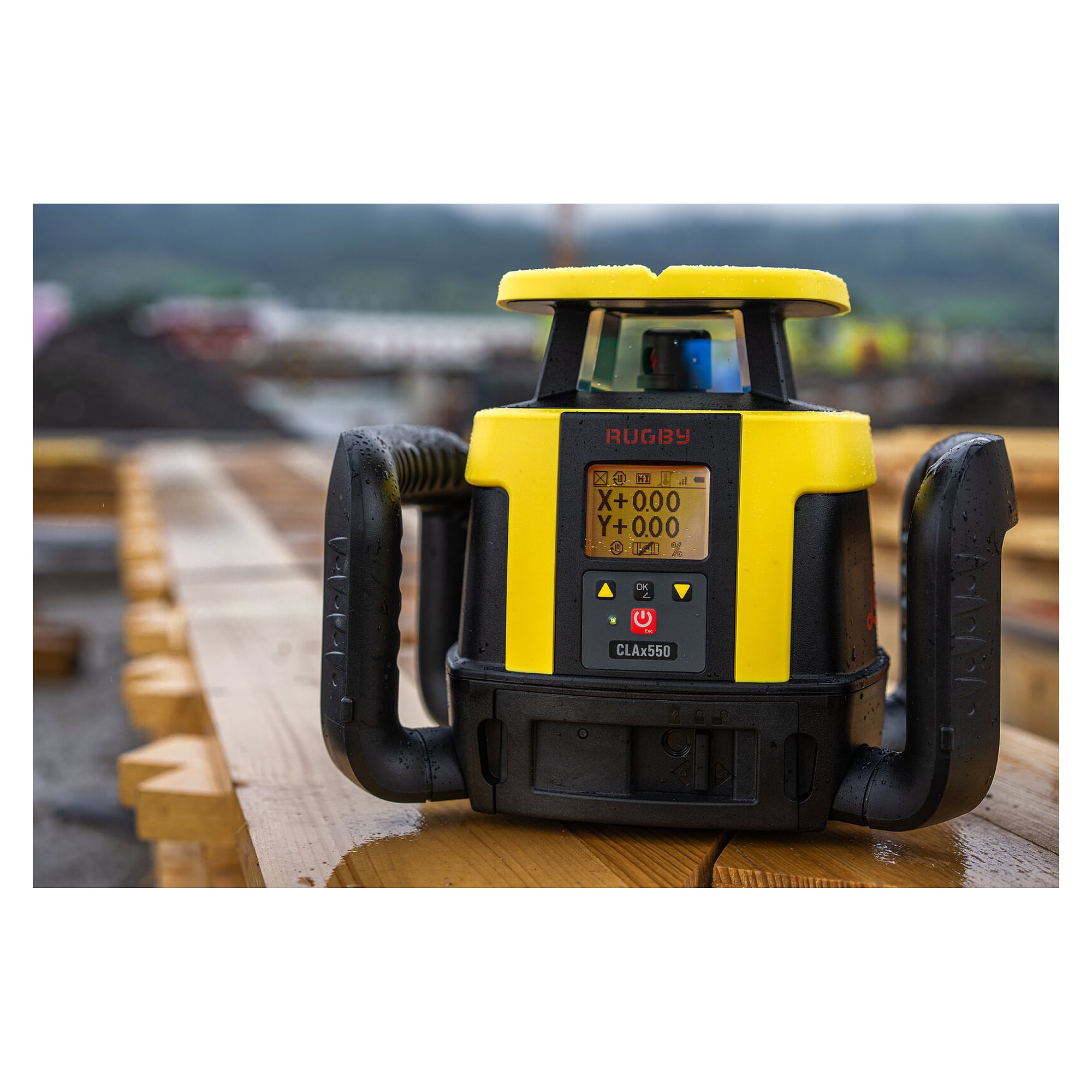

Rotationslaser horizontal und vertikal mit Neigungseingabe 8 % - Leica Rugby CLAx550

Sobald neben der Horizontalen auch Wände, Stützen und Gefälle im Spiel sind, reicht ein reiner Horizontallaser nicht mehr. Die Softwarestufe x550 macht aus dem Rugby CLAx einen Laser für Horizontal-, Vertikal- und Ablegebetrieb und ergänzt die halbautomatische Neigungseingabe bis 8 % in einer und in zwei Achsen. Die Ebene bleibt dabei auf ±1,5 mm auf 30 m genau, das Gehäuse ist nach IP68 und MIL-STD-810G ausgelegt.

Vorteile

• Neigungseingabe halbautomatisch bis ±8 % in einer und in zwei Achsen, der Wert wird eingegeben statt mechanisch eingerichtet, zusätzlich bleibt die manuelle Doppelneigung verfügbar.
• Vertikal- und Ablegebetrieb, damit lassen sich Ständerwände, Stützenreihen und Fassadenraster genauso ausrichten wie Bodenhöhen.
• Drehzahlen 0, 2, 5, 10 und 15 U/s sowie Strahlscannen mit 10, 45 und 90°, ein langsamer Kopf oder ein Scansektor macht den Punkt im Innenbereich deutlich sichtbarer.
• Selbstnivelliergenauigkeit ±1,5 mm auf 30 m bei einem Selbstnivellierbereich von ±6°.
• Schutzart IP68 und MIL-STD-810G, staubdicht, dauerhaft wasserdicht und gegen Baustellenbelastungen geprüft.
• 50 Stunden Betriebszeit je Li-Ion-Ladung, eine Stunde Schnellladung liefert acht Stunden Arbeit.
• Arbeitsdurchmesser bis 1350 m mit CLC Combo+ oder Rod Eye 140 und 160, die Funkstrecke zum Combo+ deckt 600 m Durchmesser ab.

Technische Daten

Einsatzbereiche

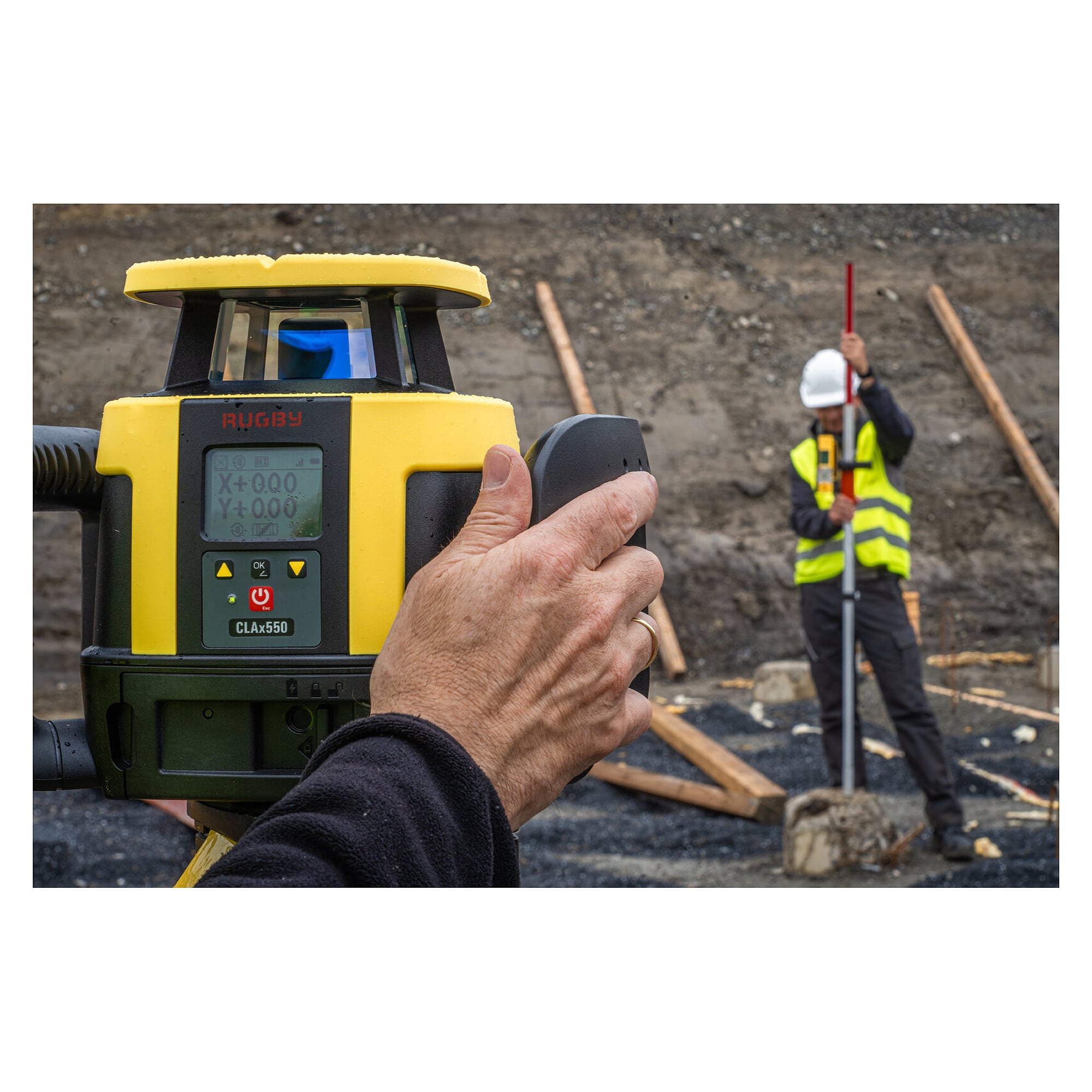

Höhen im Rohbau und im Innenausbau übertragen, Ständerwände und Stützenreihen über den Vertikalbetrieb ausrichten, Fassaden- und Deckenraster anreißen, Entwässerungsgefälle und Hofbefestigungen mit eingegebener Neigung bis 8 % herstellen, Aushubtiefen und Planum kontrollieren, Rohrgräben mit definiertem Längsgefälle abstecken.

Kompatibilität und Lieferumfang

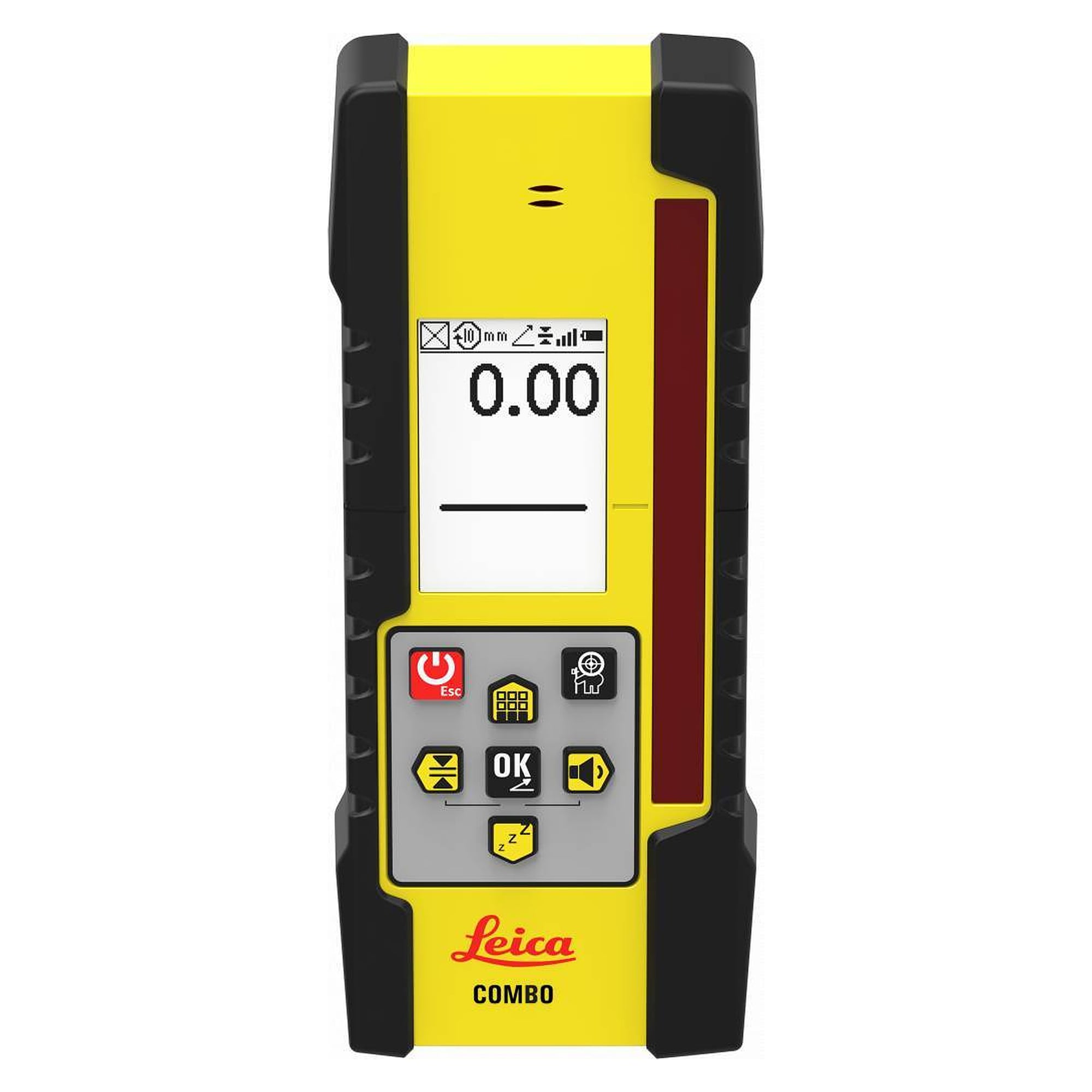

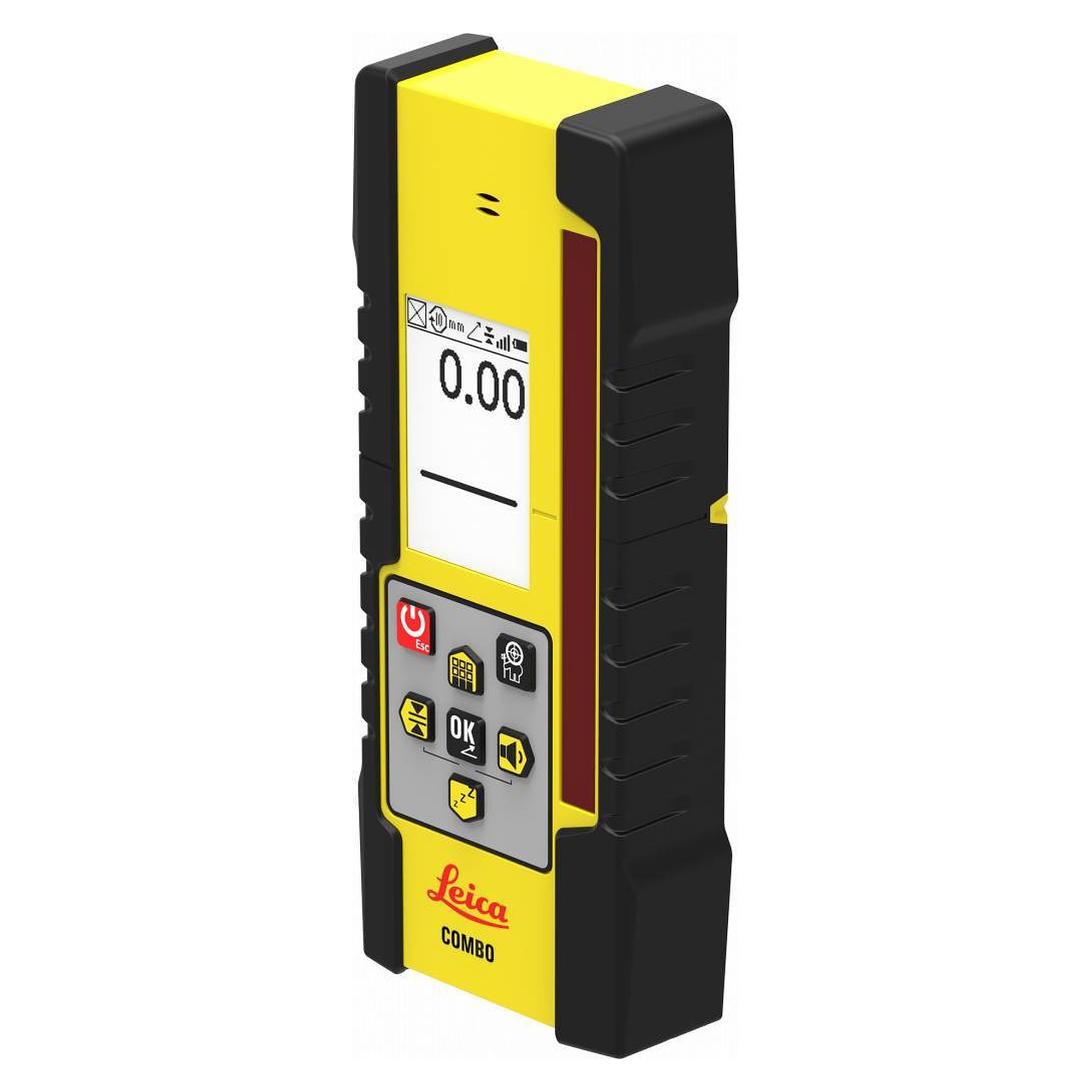

Der Rugby CLAx arbeitet mit dem CLC Combo+ als kombiniertem Empfänger und Fernbedienungsgerät sowie mit den Empfängern Rod Eye 140 Classic und Rod Eye 160 Digital, jeweils bis 1350 m Arbeitsdurchmesser. Der Combo+ wird gebraucht, um die variablen Drehzahlen, das Strahlscannen, die Strahlausblendung, den Höhenalarm, die Temperaturstabilitätskontrolle und Slope Catch zu bedienen. Über die Softwarestufe x700 lässt sich derselbe Laser später auf vollautomatische Neigung bis 15 % erweitern.

• Rugby CLAx Allround-Rotationslaser im Koffer, Materialnummer 986294, 1 Stück
• Softwarekonfiguration Rugby x550, Materialnummer 995830, 1 Stück

Normen und Herkunft

Laserklasse 2, Schutzart IP68 und Umweltprüfung nach MIL-STD-810G. Herstellergarantie 5 Jahre nach den Bedingungen von PROTECT by Leica Geosystems, davon 2 Jahre Knockdown. Originalgerät von Leica Geosystems.
