Seitenführungen für das Bosch Rexroth VarioFlow plus System führen Werkstückträger und Fördergut seitlich auf der Kettenstrecke und verhindern Querabweichungen. Kernkomponenten sind Seitenführungsprofile (17x17,5 mm, L=3 m, Art. 3842529850), Führungsstangen (D12H9, 6x3000 mm, Art. 3842533841), Profilschienen VF/VFS und Gleitleisten VF/VFS. Spannköpfe in zwei Varianten (25x30x25 mm und 29x30x16 mm) sowie Klemmhebel GN300-45-M6 positionieren die Führungselemente präzise und werkzeuglos verstellbar.

37 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Seitenführung richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

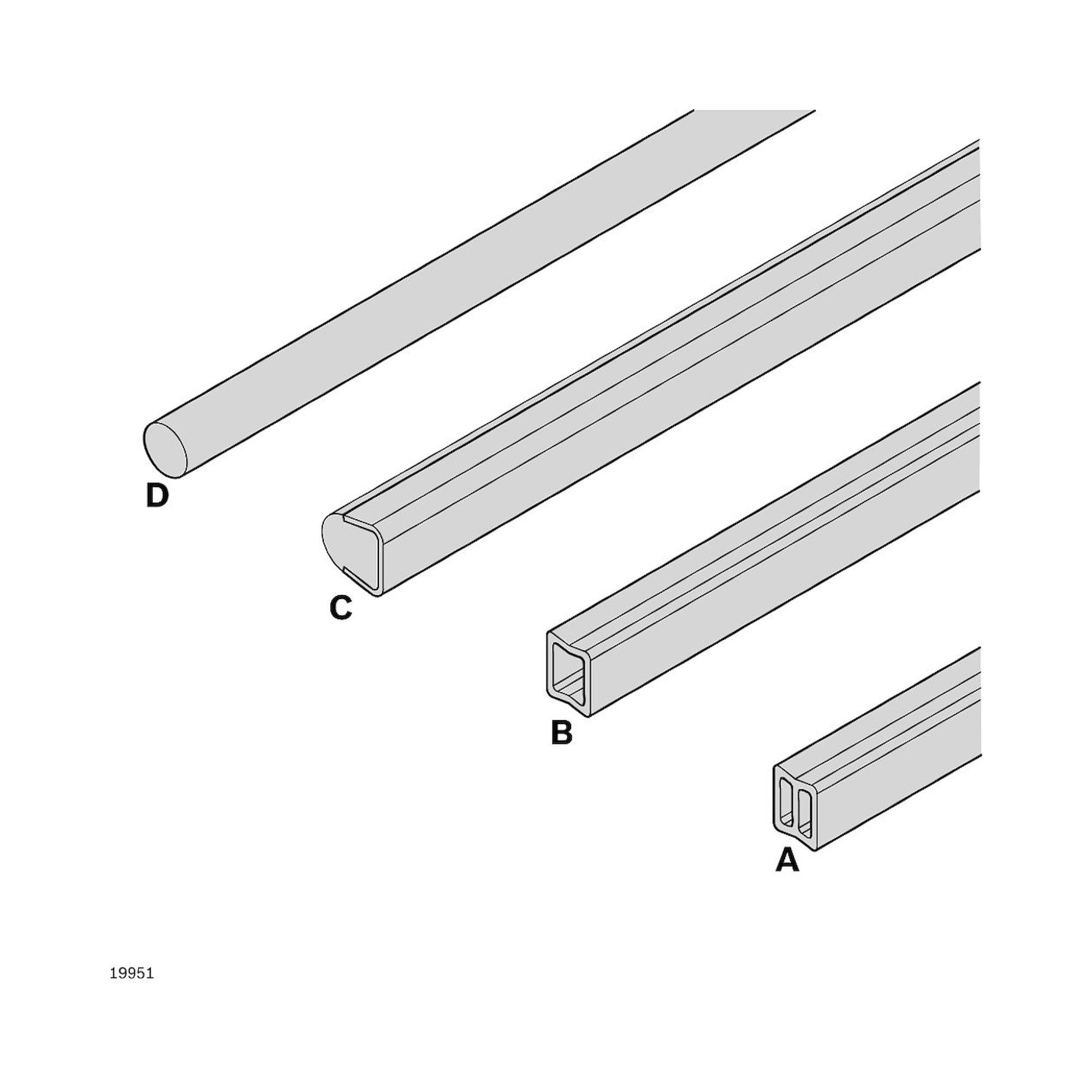

⚙ Seitenführung 17x17,5, L=3 m - Art. 3842529850, Grundprofil für seitliche Trägerführung

⬡ Führungsstange D12H9, 6x3000 mm - Art. 3842533841, Präzisionsstange für Führungshalterungen

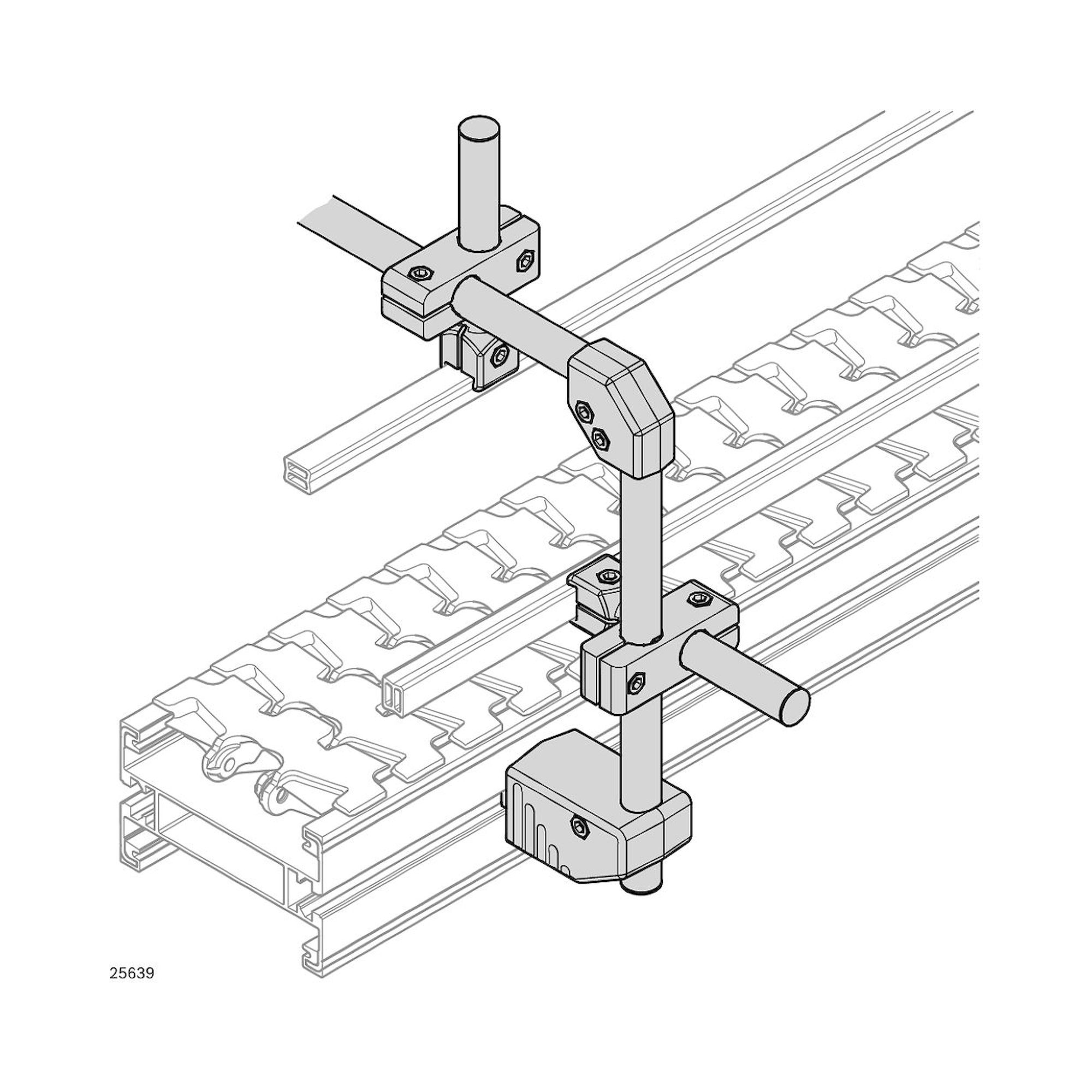

✦ Spannköpfe 25x30x25 und 29x30x16 - Art. 3842528009/3842536295, klemmbare Halterungen für Führungsstangen

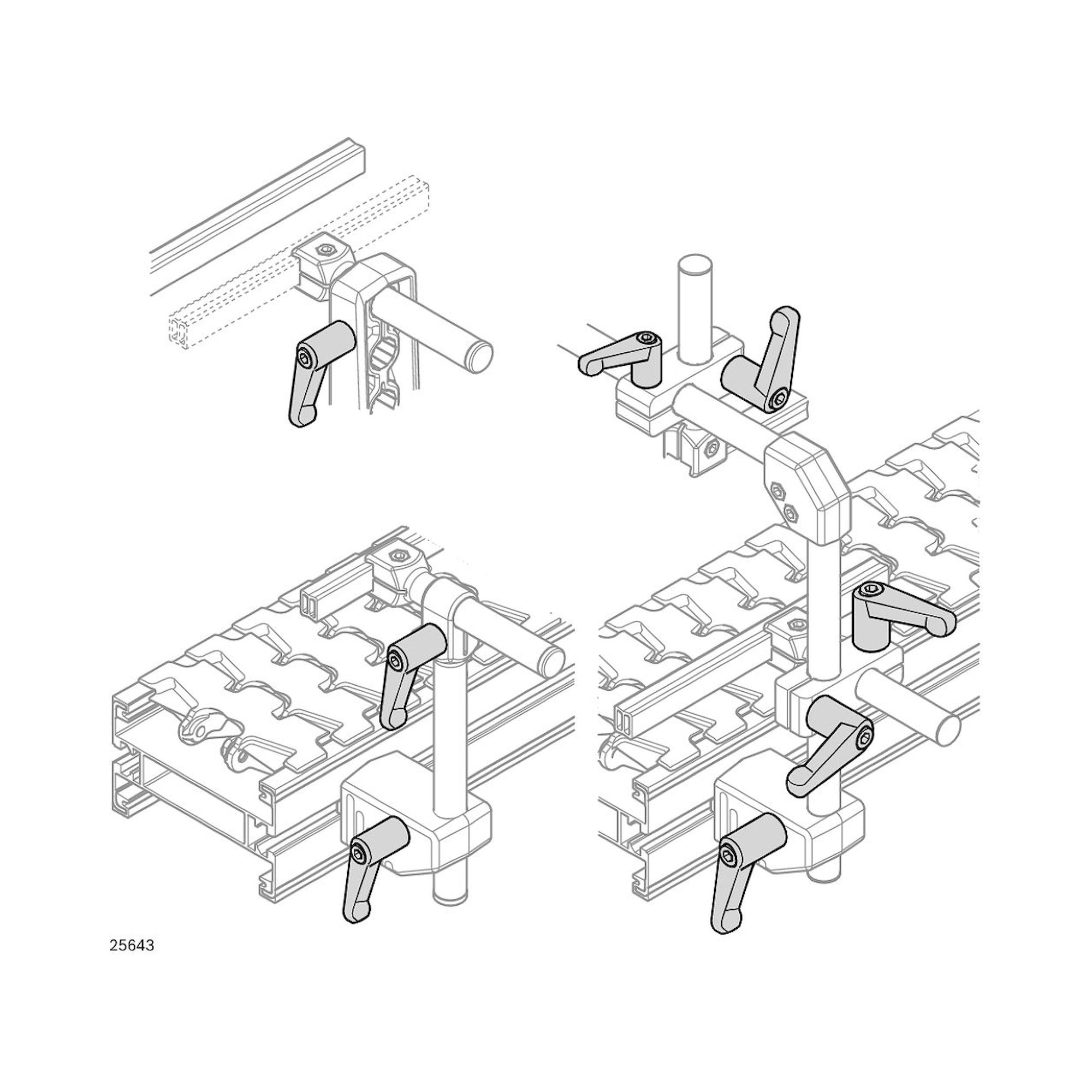

✓ Klemmhebel GN300-45-M6-40 und -25 - Art. 3842528539/3842528540, werkzeuglose Schnellverstellung der Führungsposition

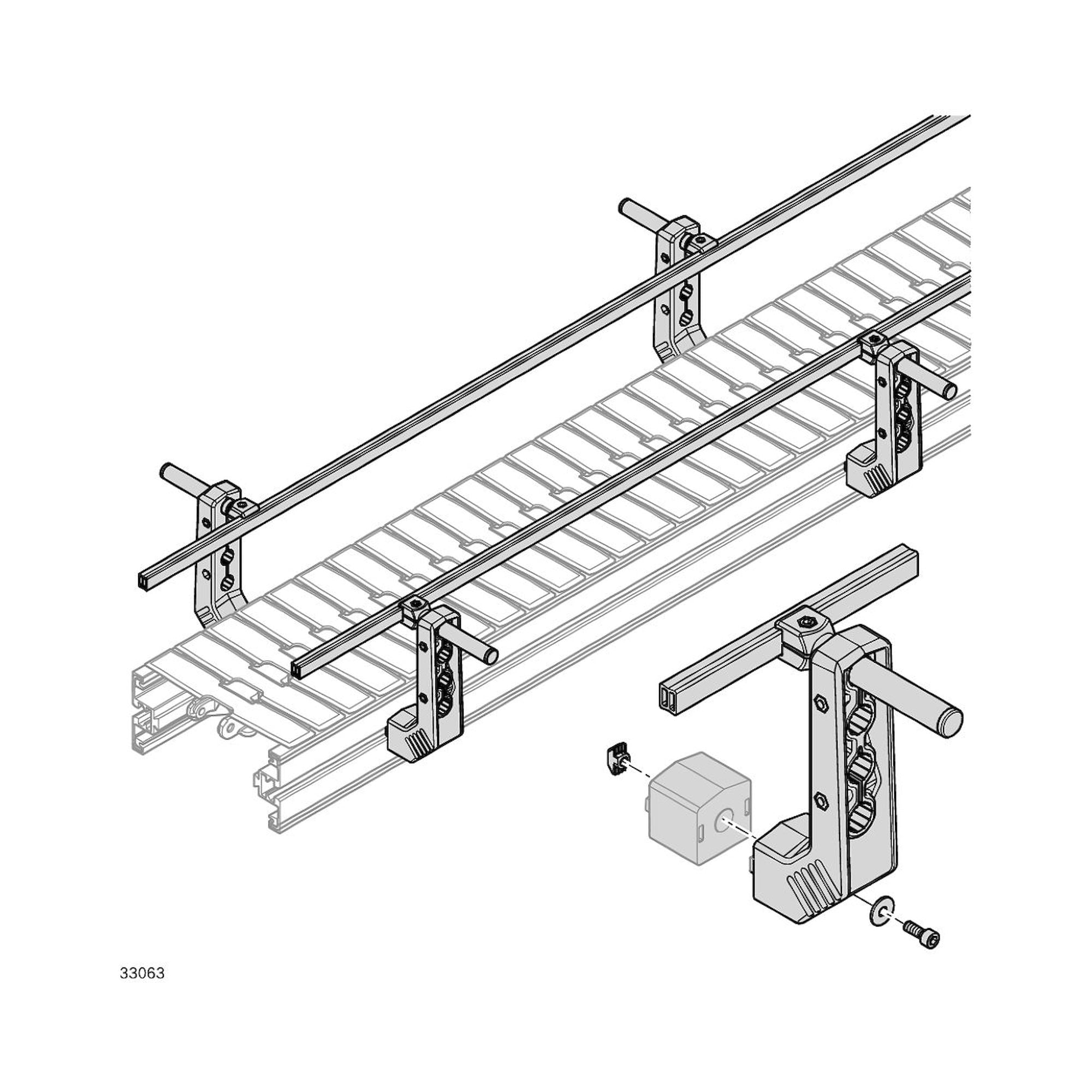

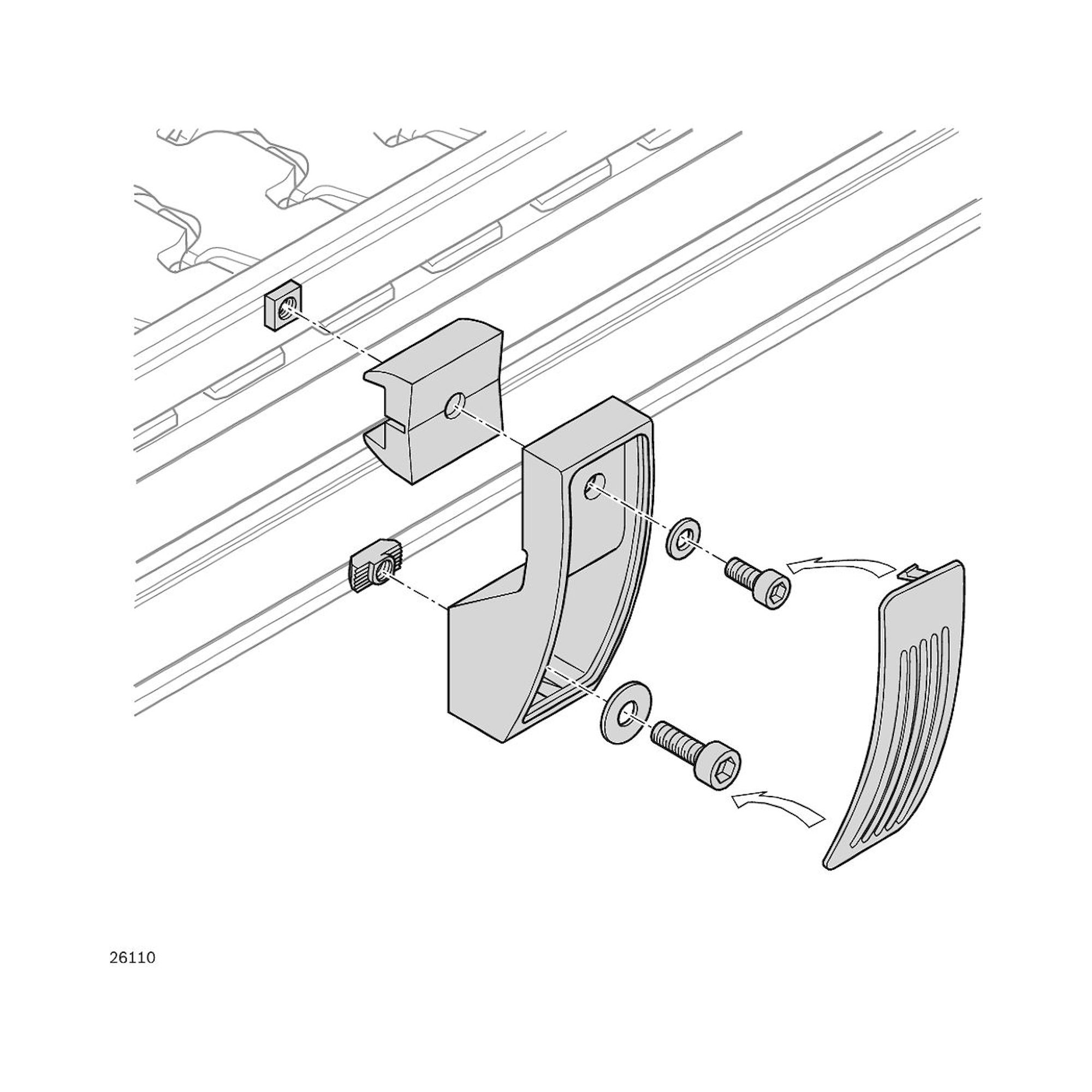

📦 Distanzplatte 30x30x5 - Art. 3842527738, Abstandselement für Montage an Strebenprofil

⚡ Gleitleiste VF/VFS + Abdeckkappe - Art. 3842538209/3842538208, verschleißarme Gleitführung mit Abschlusskappe

Auswahlkriterien

Seitenführungsprofile werden für alle Kettenstrecken eingesetzt, an denen Werkstückträger präzise geführt werden müssen, z.B. vor Stopp-Einheiten, an Kurven oder an Übergabestellen. Spannköpfe und Klemmhebel ermöglichen die werkzeuglose Breitenverstellung der Führung auf unterschiedliche Werkstückträgerbreiten. Führungsstangen (D12H9) sind in Stücklänge 3 m erhältlich und können vor Ort gekürzt werden. Gleitleisten VF/VFS reduzieren die Reibung zwischen Führung und Träger.

Typische Einsatzbereiche

Typische Einsatzbereiche: Seitenführung von Werkstückträgern auf geraden VarioFlow plus Strecken und Kurvenabschnitten, Ausrichtung vor Stopp- und Positioniereinheiten, Übergabestellen zwischen parallelen Strängen sowie Schmalspur-Führungssysteme für kleine Werkstückträger in 65+ und 90+ Förderanlagen.
