Das VarioFlow plus ESD-System von Bosch Rexroth erweitert den Aluminium-Kettenförderbaukasten um elektrostatisch ableitende Förder- und Kurvenkomponenten für den Einsatz in EPA-Zonen. Förderketten in den Breiten 65+ (3842546088) und 90+ (3842546089) in ESD-Ausführung sowie Kurvenräder in 30°, 45°, 90° und 180° für beide Breiten (3842553029-3842553036) ermöglichen vollständig ESD-konforme Streckentopologien. Das System ist kompatibel mit dem Standard-Aluminium-VarioFlow-plus-Baukasten und lässt sich mit Standard-AL-Basiseinheiten kombinieren.

13 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

VarioFlow plus System richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

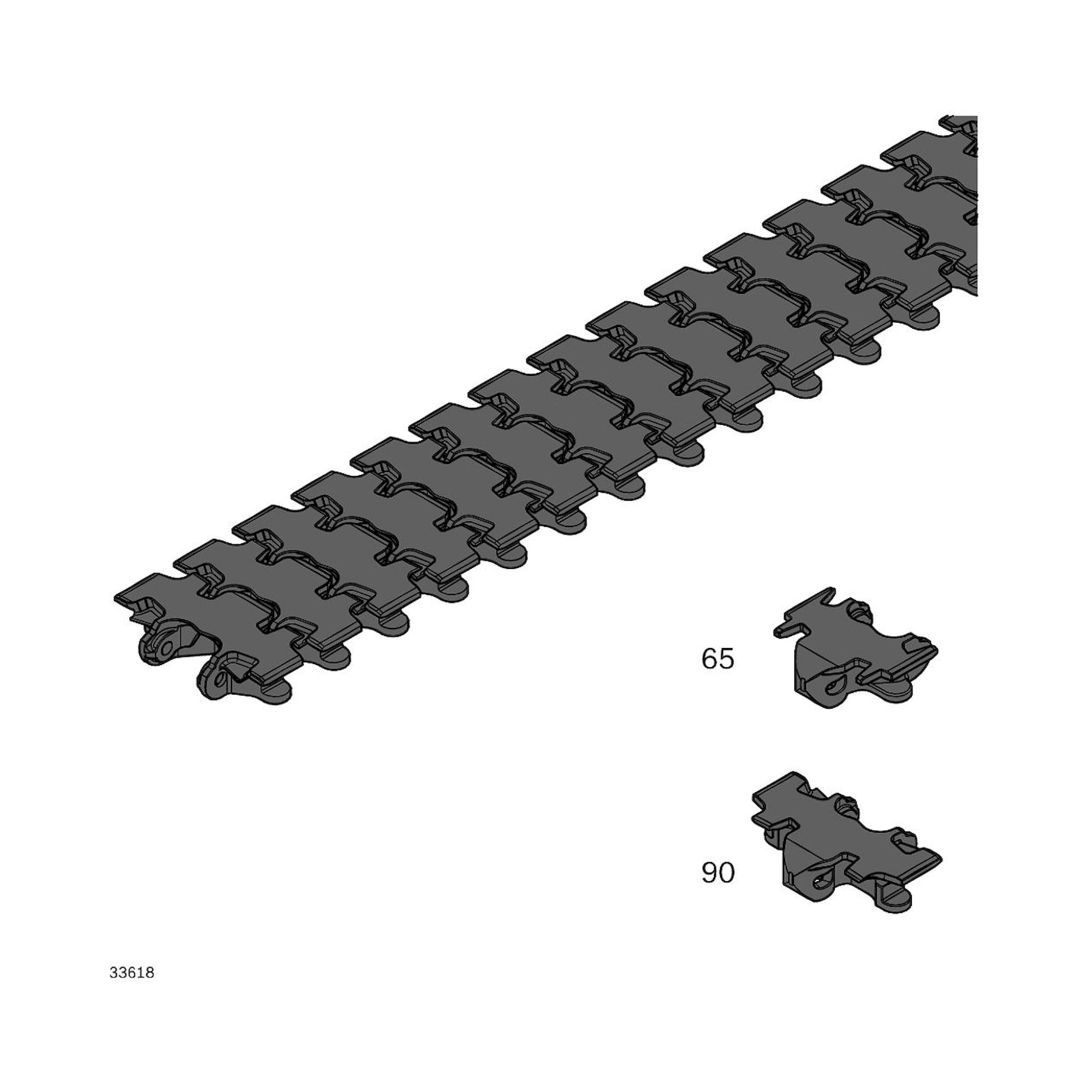

⚡ ESD-Förderkette 65+ und 90+ - elektrostatisch ableitende Kette, Art. 3842546088/3842546089, Länge L4968

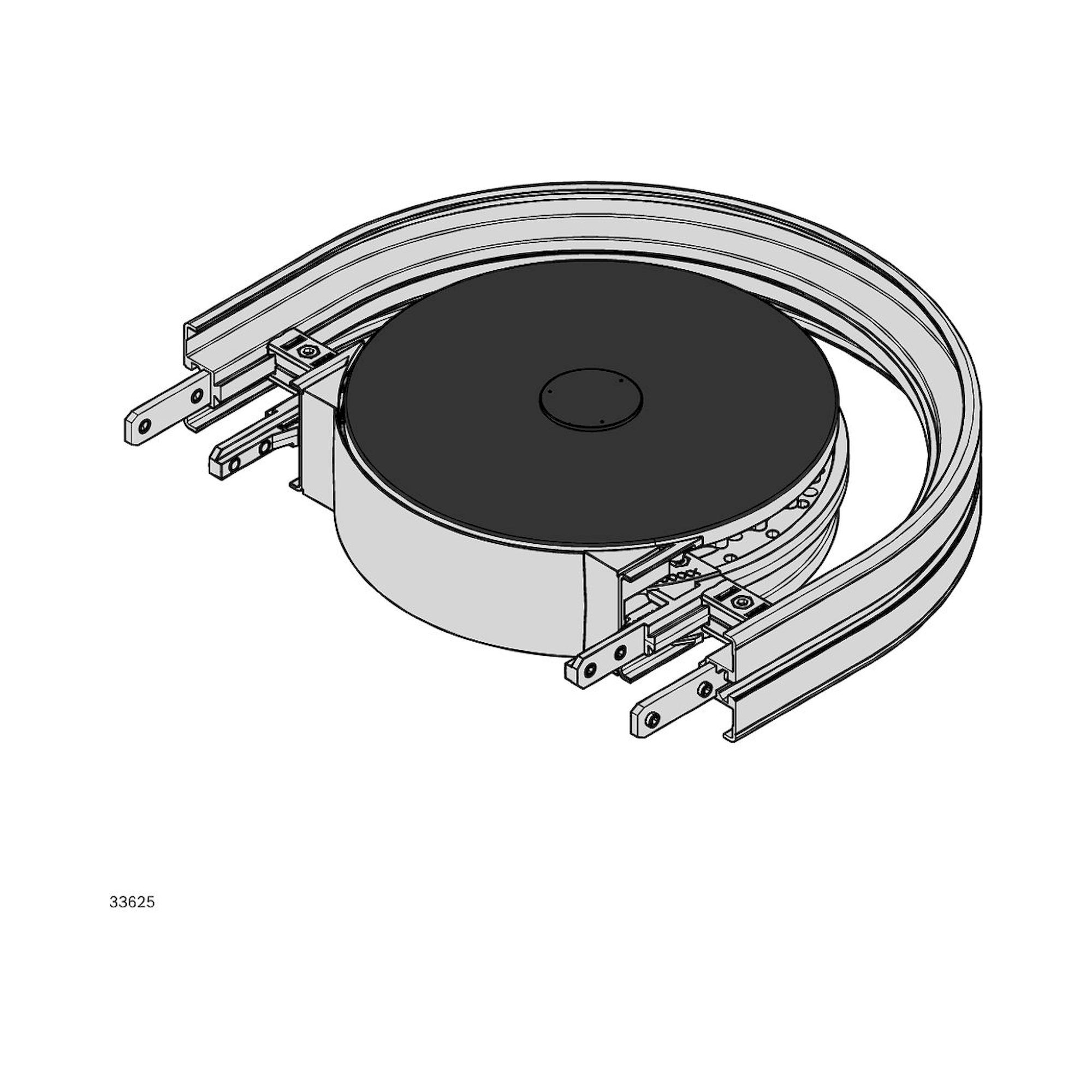

✓ ESD-Kurvenräder 30°, 45°, 90°, 180° - für Breiten 65+ und 90+, Aluminium ESD (3842553029-3842553036)

⚙ Kompatibel mit AL-Baukasten - ESD-Kettenkomponenten fügen sich in Standard-AL-Basiseinheiten und -Streckenprofile ein

🛡 DIN EN 61340-5-1 konform - elektrostatisch ableitende Oberflächen für die sichere Förderung ESD-empfindlicher Baugruppen

Kurvenrad-Übersicht ESD

Kettenbreite	Winkel	Artikelnummer
65+	30°	3842553029
65+	45°	3842553030
65+	90°	3842553031
65+	180°	3842553032
90+	30°	3842553033
90+	45°	3842553034
90+	90°	3842553035
90+	180°	3842553036

Typische Einsatzbereiche

Typische Einsatzbereiche: Förderung ESD-empfindlicher Baugruppen und Leiterplatten in EPA-Zonen der Elektronikfertigung, Bestückungs- und Lötstrecken mit EPA-Anforderungen nach DIN EN 61340-5-1, Reparatur- und Rework-Linien für empfindliche elektronische Baugruppen sowie kombinierte Standard-/ESD-Strecken mit AL-Basiseinheiten.

FAQ

Häufige Fragen zu VarioFlow plus System

Was ist das Bosch Rexroth VarioFlow plus ESD-System und in welchen Industriebereichen wird es eingesetzt?

Das Bosch Rexroth VarioFlow plus ESD-System ist ein antistatisches Kettenfördersystem für elektrostatisch sensible Produktionsumgebungen. Es wird hauptsächlich in der Elektronikfertigung, Halbleiterproduktion und Automobilindustrie eingesetzt, wo elektronische Bauteile vor elektrostatischen Entladungen geschützt werden müssen. Das System basiert auf dem bewährten VarioFlow plus Kettenförderer und verfügt über spezielle ESD-Materialien für die Kette und Führungskomponenten. Typische Anwendungen sind Montagelinien für Leiterplatten, Prüfstationen für elektronische Komponenten und automatisierte Fertigungsstraßen in der Mikroelektronik.

Welche technischen Auswahlkriterien sind bei ESD-Kettenfördersystemen zu beachten und welche Größen bietet das VarioFlow plus System?

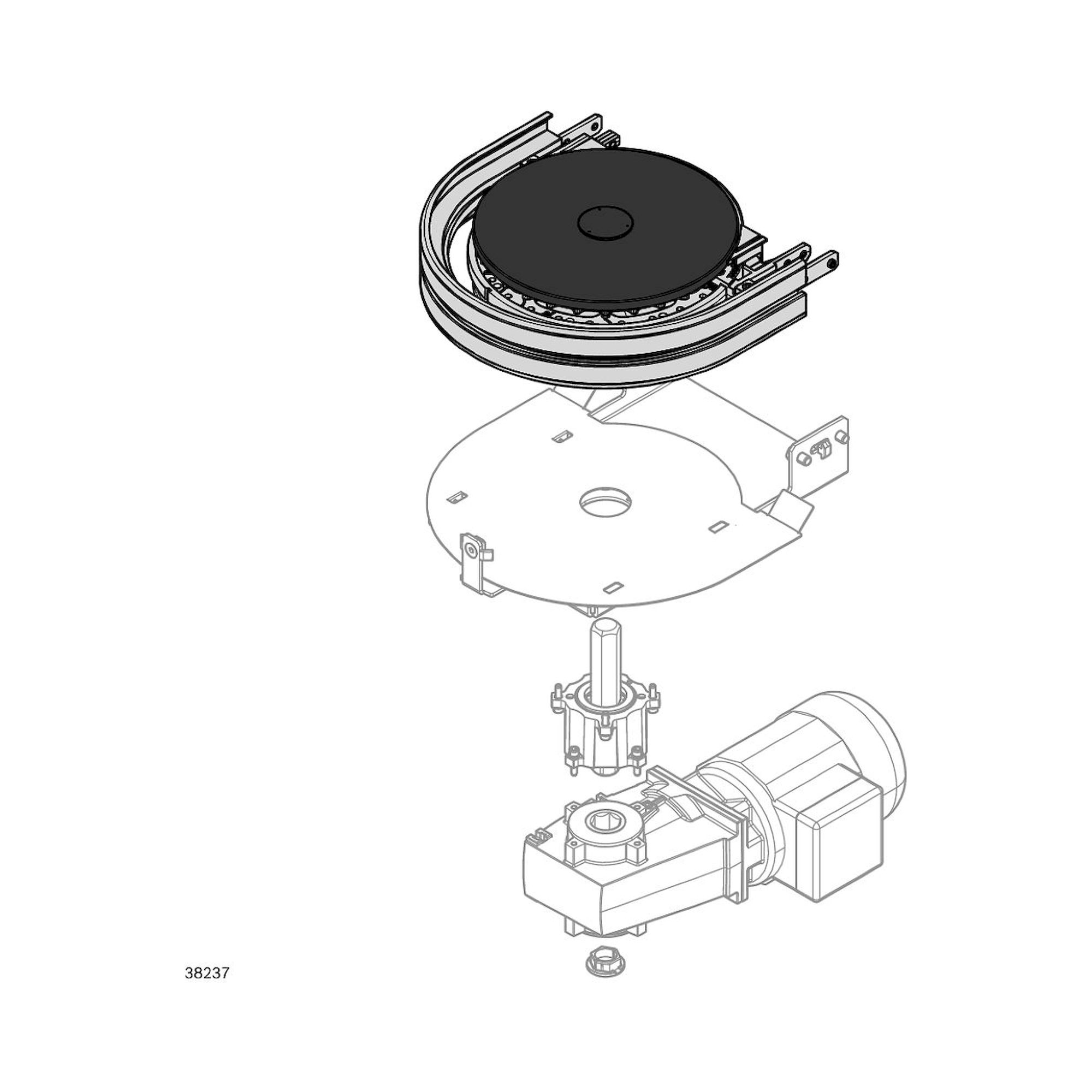

Bei der Auswahl von ESD-Kettenfördersystemen sind die Kettenbreite, der Kurvenradius und der Oberflächenwiderstand entscheidend. Das Bosch Rexroth VarioFlow plus ESD-System ist in den Kettenbreiten 65+ und 90+ verfügbar, wie bei den Basiseinheiten 3842553037 und 3842553038 erkennbar. Die verfügbaren Kurvenradien umfassen 30°, 45°, 90° und 180° für beide Kettenbreiten, was flexible Streckenführung ermöglicht. Der ESD-Oberflächenwiderstand liegt typisch zwischen 10^6 und 10^9 Ohm nach DIN EN 61340-5-1, um kontrollierte Ableitung elektrostatischer Ladungen zu gewährleisten.

Welche DIN- und EN-Normen gelten für ESD-Fördersysteme in der Industrieautomation?

ESD-Fördersysteme müssen primär der DIN EN 61340-5-1 für elektrostatisch geschützte Bereiche entsprechen, die Oberflächenwiderstände zwischen 10^6 und 10^11 Ohm definiert. Zusätzlich gelten die DIN EN ISO 12100 für Maschinensicherheit und die DIN EN 60204-1 für elektrische Ausrüstung von Maschinen. Das VarioFlow plus ESD-System erfüllt diese Normen durch antistatische Kettenmaterialien und geerdete Führungsschienen. Für pharmazeutische Anwendungen können zusätzlich die GMP-Richtlinien und für Lebensmittelbereiche die DIN EN 1672-2 relevant sein, je nach spezifischem Einsatzgebiet der Förderanlage.

Worin unterscheiden sich die verschiedenen Kurvenradien und Basiseinheiten des VarioFlow plus ESD-Systems?

Die Kurvenradien des VarioFlow plus ESD-Systems unterscheiden sich in ihrer Umlenkung von 30° für leichte Richtungsänderungen bis 180° für komplette Umkehrungen. Bei der 90+ Variante sind die Kurvenräder 3842553033 bis 3842553036 für größere Förderbreiten ausgelegt, während die 65+ Kurvenräder 3842553029 bis 3842553032 kompaktere Anlagen ermöglichen. Die Basiseinheiten unterscheiden sich in der Kettenbreite, wobei die 90+ Ausführung höhere Traglasten und die 65+ Version platzsparende Installation bietet. Alle Varianten verwenden dieselbe L4968 ESD-Kette, jedoch in unterschiedlichen Breiten entsprechend der jeweiligen Basiseinheit.

Welche Installationsanforderungen und Systemkompatibilität hat das VarioFlow plus ESD-System?

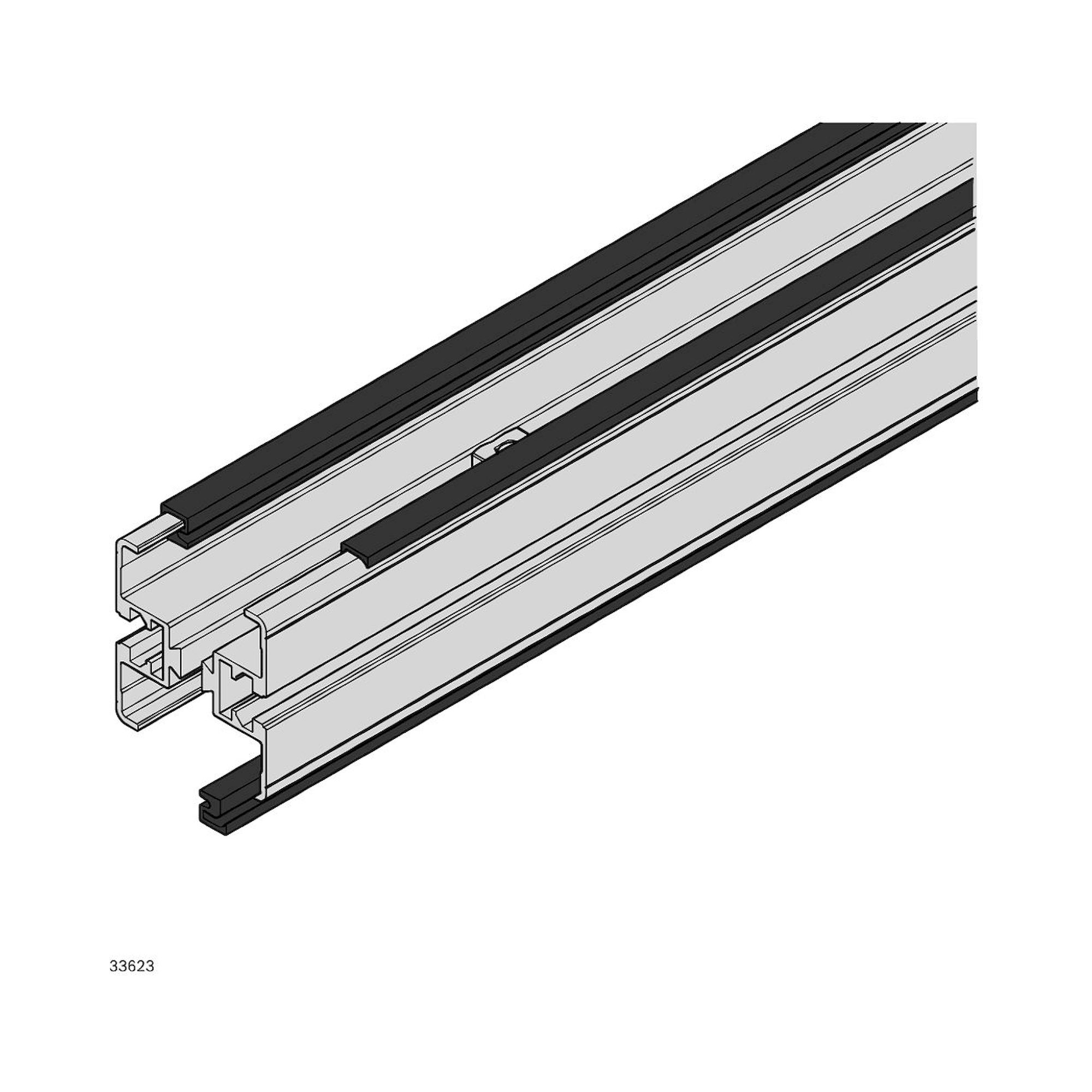

Das VarioFlow plus ESD-System erfordert eine durchgängige Erdung aller metallischen Komponenten mit einem Erdungswiderstand unter 10^6 Ohm nach DIN EN 61340-5-1. Die Installation erfolgt über Aluminium-Profile mit T-Nut-Verbindungen, die mit dem Bosch Rexroth Profilsystem kompatibel sind. Die Gleitleiste 3842557000 mit 30 Meter Länge ermöglicht flexible Streckenführung ohne zusätzliche Verbindungselemente. Das System ist modular aufgebaut und kann mit Standard-VarioFlow plus Komponenten kombiniert werden, wobei alle ESD-relevanten Teile speziell beschichtet oder aus antistatischen Materialien gefertigt sind.

Welche Schutzart und Betriebstemperaturbereich hat das VarioFlow plus ESD-System?

Das VarioFlow plus ESD-System erreicht Schutzart IP54 nach DIN EN 60529 für den Einsatz in staubigen Industrieumgebungen mit Spritzwasserschutz. Der Betriebstemperaturbereich liegt zwischen -10°C und +60°C, wodurch es für klimatisierte Produktionshallen und Reinräume geeignet ist. Die ESD-Eigenschaften bleiben über den gesamten Temperaturbereich stabil, wobei der Oberflächenwiderstand temperaturkompensiert zwischen 10^6 und 10^9 Ohm liegt. Bei extremen Temperaturen außerhalb dieses Bereichs können die antistatischen Eigenschaften der Kettenmaterialien beeinträchtigt werden, weshalb eine Klimatisierung der Produktionsumgebung empfohlen wird.

Welche Wartungsintervalle und Prüfanforderungen gelten für ESD-Kettenfördersysteme?

ESD-Kettenfördersysteme müssen nach DIN EN 61340-5-1 mindestens einmal jährlich auf ihre elektrostatischen Eigenschaften geprüft werden, wobei der Oberflächenwiderstand dokumentiert wird. Die mechanischen Komponenten wie Kette und Kurvenräder erfordern alle 2000 Betriebsstunden eine Sichtkontrolle auf Verschleiß und alle 8000 Stunden eine Schmierung der Lager. Die Gleitleiste 3842557000 sollte monatlich auf Beschädigungen und Verschmutzung kontrolliert werden, da diese die ESD-Eigenschaften beeinträchtigen können. Bei ordnungsgemäßer Wartung erreicht das VarioFlow plus ESD-System eine Lebensdauer von über 20.000 Betriebsstunden unter Normalbedingungen.
