Kettenfördersystem VarioFlow+

Werkstückträgersystem

Das Werkstückträgersystem (WT) für das Bosch Rexroth VarioFlow plus Kettenfördersystem ermöglicht den getakteten und positionsgenauen Transport von Werkstückträgern. Kernelemente sind Gleitbleche VF65 und VF90 STS (Art. 3842528773/3842528772) als Unterlagen für Werkstückträger, Vereinzeler VE-VF (Art. 3842528852) für den sequenzierten Einzeltransport, Positioniereinheiten PE-VF (Art. 3842532762) für die genaue Stopp-Position sowie Streckenübergaben VF65 und VF90 rechts und links für Strangwechsel. Mit 55 Komponenten bietet das WT-System alle Bausteine für vollständige Montagelinienfunktionen.

57 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Werkstückträgersystem richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Gleitblech VF65 und VF90 STS - Art. 3842528773/3842528772, Edelstahl-Auflagefläche für Werkstückträger

⬡ Vereinzeler VE-VF - Art. 3842528852, Einzelfreigabe von Werkstückträgern im Stau

⚡ Positioniereinheit PE-VF - Art. 3842532762, präziser Stopp des Werkstückträgers an Bearbeitungsstationen

✦ Streckenübergabe VF90 und VF65, rechts/links - Art. 3842535001-3842535004, Wechsel zwischen parallelen Strängen

✓ Streckenverbinder VF - Art. 3842532998, Verbindung von Streckensegmenten ohne Lücke

📦 Halter KPL.VF - Art. 3842532980, Montagehalter für WT-Komponenten an der Förderstrecke

Systemkomponenten-Übersicht

Funktion	Komponente	Artikelnummer
Werkstückträger-Auflage	Gleitblech VF90 STS	3842528772
Werkstückträger-Auflage	Gleitblech VF65 STS	3842528773
Vereinzelung	Vereinzeler VE-VF	3842528852
Positionierung/Stopp	Positioniereinheit PE-VF	3842532762
Streckenverbindung	Streckenverbinder VF	3842532998
Strangwechsel rechts	Streckenübergabe VF90 Rechts	3842535001
Strangwechsel links	Streckenübergabe VF90 Links	3842535002
Strangwechsel rechts	Streckenübergabe VF65 Rechts	3842535003

Typische Einsatzbereiche

Typische Einsatzbereiche: Getakteter Werkstückträgertransport an Montage- und Prüflinien mit definierten Stopp-Positionen, Vereinzelung vor Bearbeitungsstationen, Pufferstrecken mit Stau-Vereinzeler-Kombination, Streckenverzweigungen und Zusammenführungen über Streckenübergaben sowie vollständige Fließmontagelinien in der Elektronik- und Automobilfertigung.

FAQ

Häufige Fragen zu Werkstückträgersystem

Was ist ein Werkstückträgersystem Bosch Rexroth und wo wird es eingesetzt?

Das Werkstückträgersystem Bosch Rexroth ist eine modulare Fördertechniklösung für den automatisierten Transport und die Positionierung von Werkstücken in Produktionslinien. Das System findet Anwendung in der Automobilindustrie, Elektronikfertigung, Maschinenbau und Montagetechnik, wo präzise Werkstückhandhabung mit flexibler Streckenführung erforderlich ist. Durch Integration von Positioniereinheiten wie der PE-VF (3842532762) können Werkstücke exakt an definierten Bearbeitungsstationen positioniert werden. Die Systeme eignen sich besonders für kontinuierliche Fertigungsprozesse mit hohen Taktzahlen und komplexen Streckenverläufen.

Nach welchen technischen Kriterien wähle ich Weichen für das Bosch Rexroth Werkstückträgersystem aus?

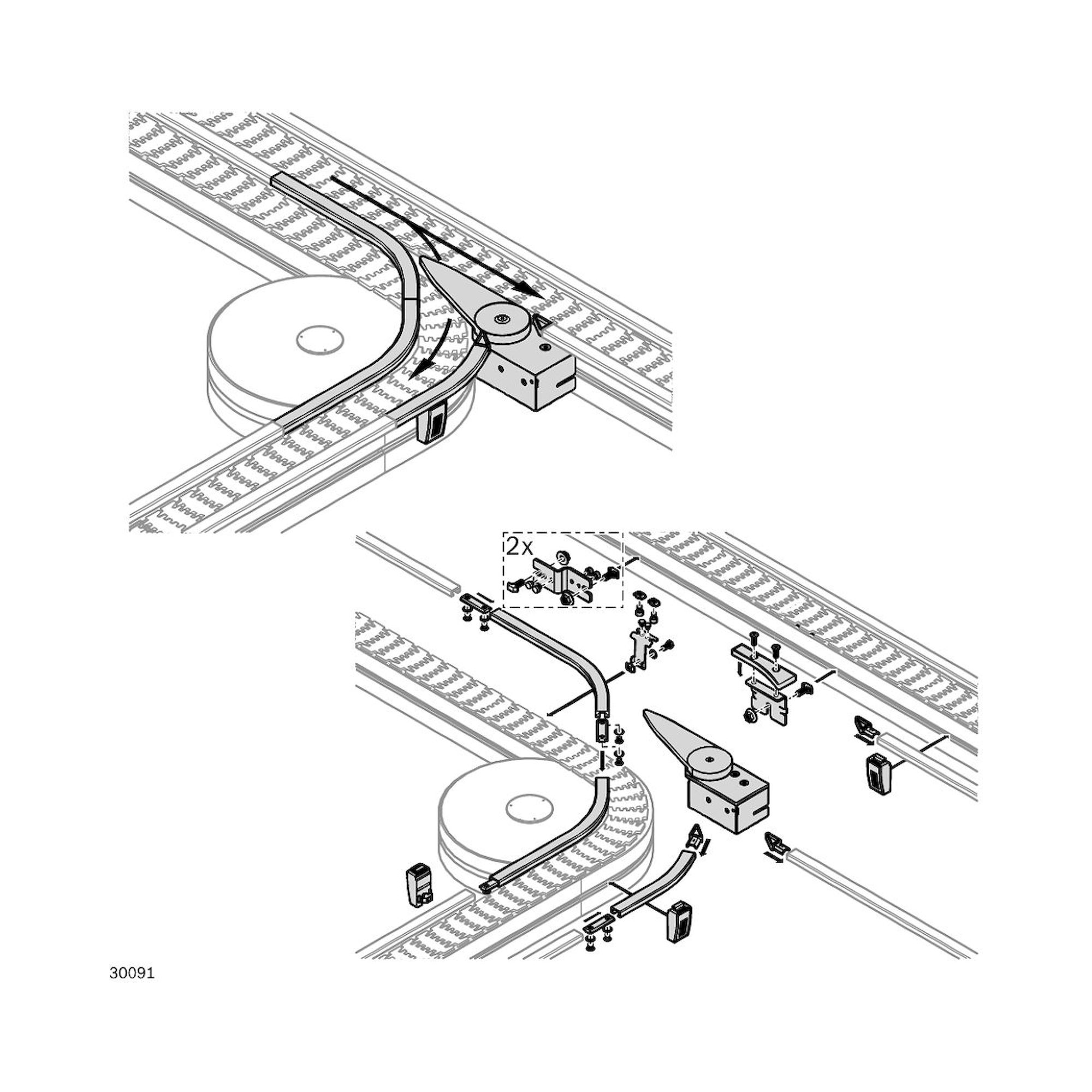

Die Weichenauswahl erfolgt primär nach dem Abzweigungswinkel (45° oder 90°), der Förderrichtung (links oder rechts) und der Systemgröße (65+ oder 90+ Serie). Für 90°-Abzweigungen stehen Weichen wie 3842551100 (90+ 90° L) und 3842551110 (90+ 90° R) zur Verfügung, während 45°-Varianten durch Modelle wie 3842551090 (90+ 45° R) realisiert werden. CROSS-Weichen ermöglichen zusätzlich kreuzende Förderströme, beispielsweise die 3842551074 (90+ CROSS 90° R) für rechtwinklige Kreuzungen. Die Systemgröße bestimmt die maximale Werkstückabmessung und Tragfähigkeit der jeweiligen Förderlinie.

Welche DIN- und EN-Normen gelten für Bosch Rexroth Werkstückträgersysteme?

Bosch Rexroth Werkstückträgersysteme entsprechen der DIN EN ISO 12100 für Maschinensicherheit sowie der DIN EN 619 für kontinuierlich arbeitende Förderanlagen. Die elektrischen Komponenten erfüllen die DIN VDE 0100 für Niederspannungsanlagen und die elektromagnetische Verträglichkeit nach DIN EN 61000. Für den Einsatz in explosionsgefährdeten Bereichen sind ATEX-konforme Ausführungen nach DIN EN 60079 verfügbar. Die mechanischen Komponenten entsprechen den Anforderungen der DIN EN 13857 für Sicherheitsabstände und der Maschinenrichtlinie 2006/42/EG für CE-Kennzeichnung.

Worin unterscheiden sich die 65+ und 90+ Serien der Bosch Rexroth Weichen?

Die 65+ Serie ist für leichtere Werkstücke und kompaktere Anlagen konzipiert, während die 90+ Serie höhere Traglasten und größere Werkstückabmessungen bewältigt. Beide Serien bieten identische Funktionalitäten wie 45°- und 90°-Abzweigungen sowie CROSS-Varianten, unterscheiden sich jedoch in den Systemabmessungen und der maximalen Fördergeschwindigkeit. Die 90+ Weichen wie 3842551074 haben einen größeren Kurvenradius für höhere Fördergeschwindigkeiten, während 65+ Modelle wie 3842551086 auf engem Bauraum optimiert sind. Die Kettenbreite und die Aufnahmeprofile für Werkstückträger variieren entsprechend zwischen den Serien zur optimalen Anpassung an unterschiedliche Produktionsanforderungen.

Welche Installationsanforderungen gelten für Bosch Rexroth Werkstückträgersysteme?

Die Installation erfordert eine ebene Aufstellfläche mit einer Toleranz von ±1 mm/m sowie eine Umgebungstemperatur zwischen +5°C und +40°C für den Standard-Betrieb. Das modulare VarioFlow+ System verwendet standardisierte Verbindungsprofile, die eine werkzeuglose Montage der Schienen und Weichen ermöglichen. Die elektrische Versorgung erfolgt über 24 V DC mit einer maximalen Leistungsaufnahme von 150 W pro Antriebseinheit, während die Steuerungsanbindung über PROFIBUS DP oder Ethernet/IP-Schnittstellen realisiert wird. Für die Positioniereinheit PE-VF ist zusätzlich eine Druckluftversorgung mit 6 bar Betriebsdruck nach DIN ISO 8573 Klasse 2 erforderlich.

Welche Schutzart und Betriebstemperaturen unterstützen Bosch Rexroth Werkstückträgersysteme?

Die Standard-Ausführung der Werkstückträgersysteme bietet Schutzart IP54 nach DIN EN 60529 für den Einsatz in normalen Industrieumgebungen mit Schutz gegen Staub und Spritzwasser. Für Reinraum-Anwendungen sind Varianten mit IP65 verfügbar, die vollständigen Schutz gegen Staubablagerungen gewährleisten. Der Betriebstemperaturbereich erstreckt sich von +5°C bis +40°C bei einer relativen Luftfeuchtigkeit von maximal 85% ohne Kondensation. Für Sonderanwendungen in der Lebensmittelindustrie sind Edelstahlausführungen mit erhöhter Korrosionsbeständigkeit und Temperaturbereichen bis +60°C lieferbar, die zusätzlich den Hygienevorschriften nach DIN 10516 entsprechen.

Welche Wartungsintervalle und Inspektionen sind für Bosch Rexroth Werkstückträgersysteme erforderlich?

Die wöchentliche Sichtkontrolle umfasst die Überprüfung der Kettenschmierung, Verschleißkontrolle der Führungsrollen und Reinigung der Sensorik zur Werkstückerkennung. Monatlich erfolgt die Funktionsprüfung aller Weichen und Positioniereinheiten sowie die Kalibrierung der Geschwindigkeitsregelung nach Herstellerangaben. Die jährliche Hauptinspektion beinhaltet den Austausch der Kettenschmierung, Verschleißmessung der Antriebsräder mit Grenzwert ±0,1 mm sowie die Überprüfung aller Sicherheitseinrichtungen nach DIN EN ISO 13849. Bei Einhaltung der Wartungsvorschriften beträgt die Betriebsdauer der mechanischen Komponenten mindestens 15.000 Betriebsstunden, während elektronische Baugruppen für 50.000 Schaltzyklen ausgelegt sind.
