Werkzeuge
Kettenfördersystem VarioFlow+
Das Werkzeugprogramm für das Bosch Rexroth VarioFlow plus System umfasst spezialisierte Montage- und Bearbeitungswerkzeuge für Gleitschienenprofile und Sicherheitskupplungen. Rollensätze in drei Varianten (SF-Profil 17x14, Profil 11x20 KPL, SF-Profil 17,3x13,5) schneiden Gleitschienen auf Maß. Eine Schere (Art. 3842547982) und ein Montagewerkzeug (Art. 3842549738) ergänzen den Montagesatz für Gleitschienen. Das Biegewerkzeug KPL (Art. 3842528531) formt Profilmaterial. Das Bohrvorrichtungsset (Art. 3842553518) stellt beim Bohren in Gleitschienenprofile die korrekte Bohrposition sicher.
| Werkzeug | Artikelnummer | Anwendung |
|---|---|---|
| Biegewerkzeug KPL | 3842528531 | Biegen von Profilmaterial |
| Rollensatz 17x14 SF-Profil | 3842529236 | Schneiden SF-Gleitschiene 17x14 |
| Rollensatz Profil 11x20 KPL | 3842532259 | Schneiden Profil 11x20 |
| Rollensatz VF-S Seitenführungsprofil | 3842533921 | Schneiden Seitenführungsprofil |

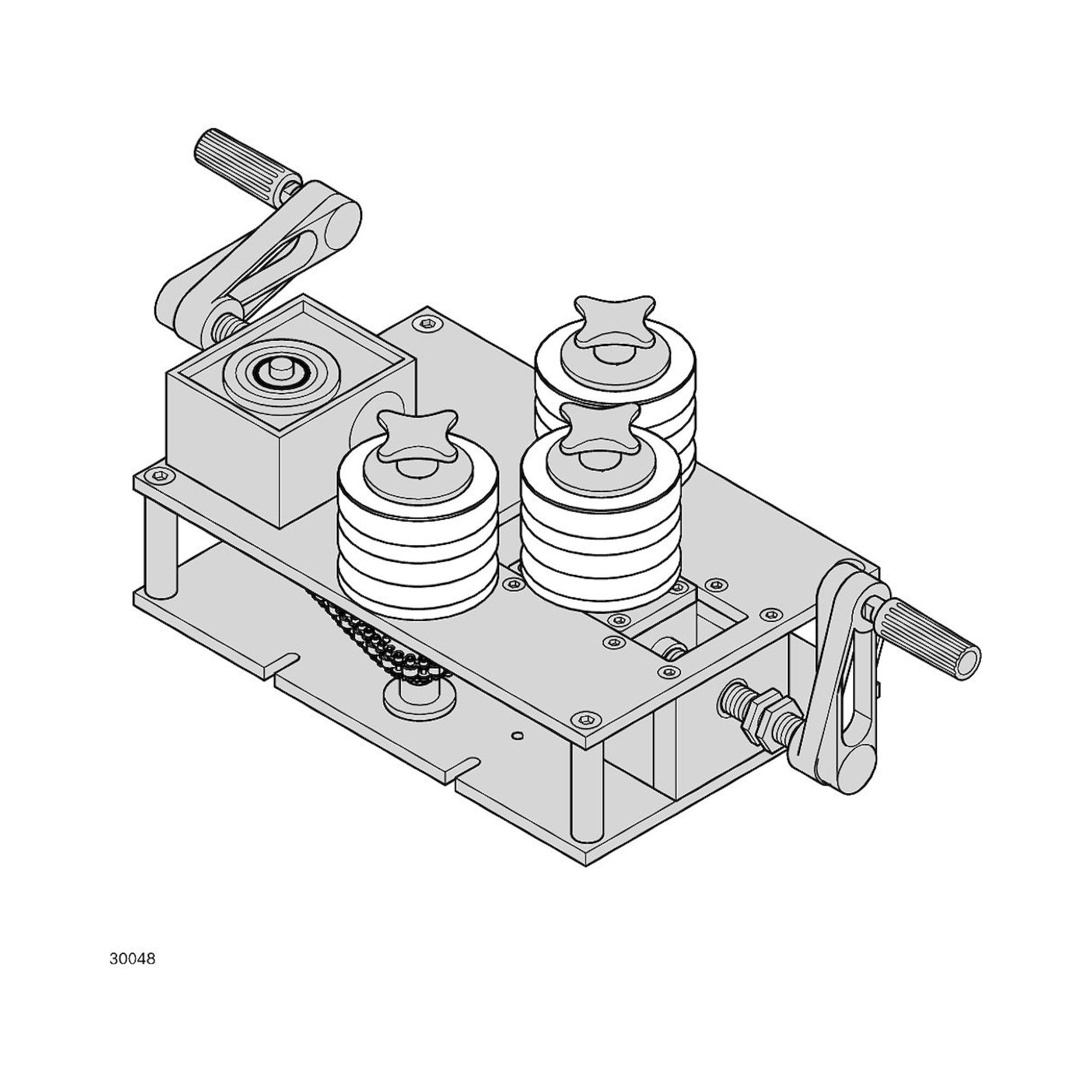

| Rollensatz SF-Profil 17,3x13,5 | 3842538773 | Schneiden SF-Gleitschiene 17,3x13,5 |

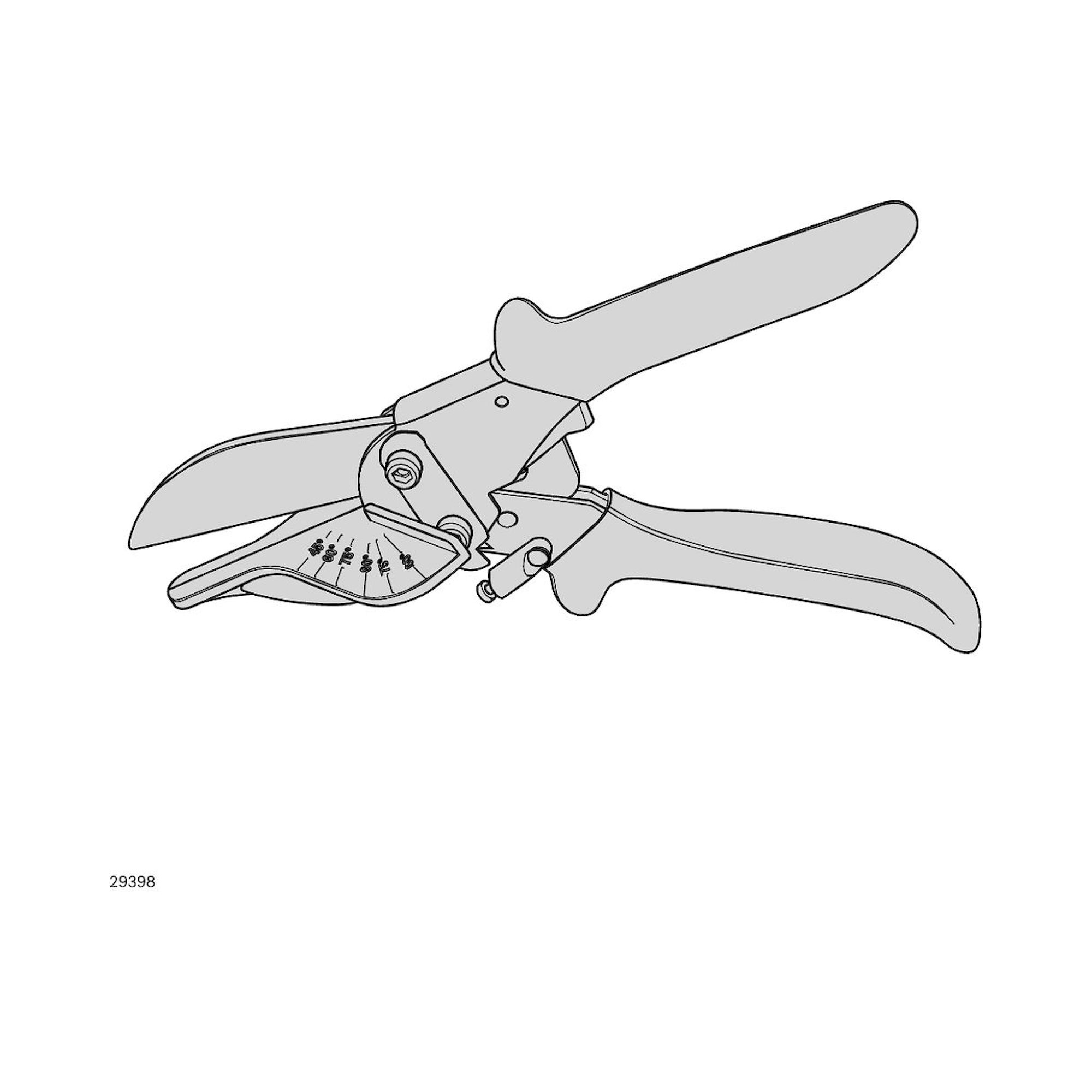

| Schere VFPlus SLIDING RAIL | 3842547982 | Kürzen von Gleitschienen |

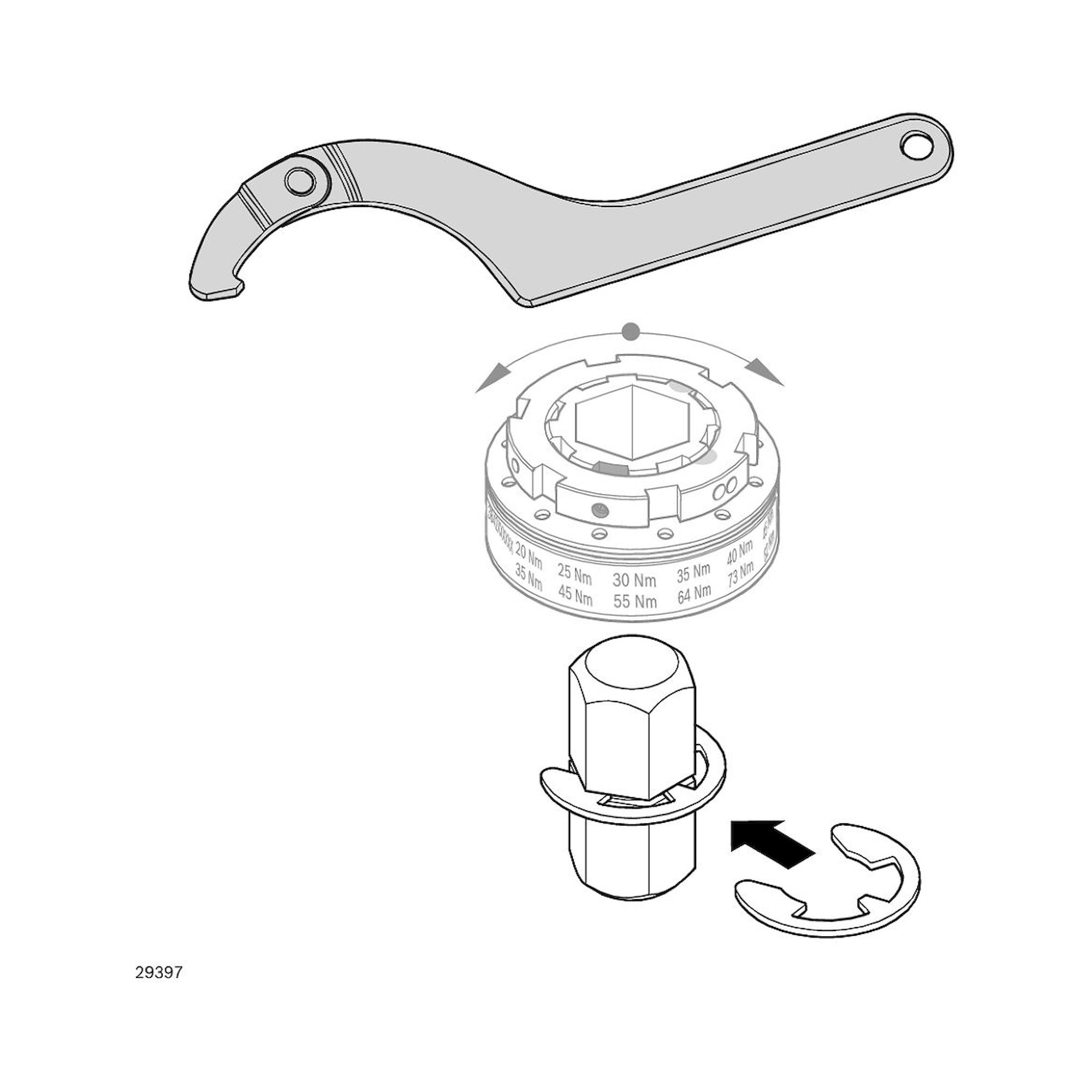

| Werkzeug VFPlus SAFETY CLUTCH | 3842549388 | Montage/Demontage Sicherheitskupplung |

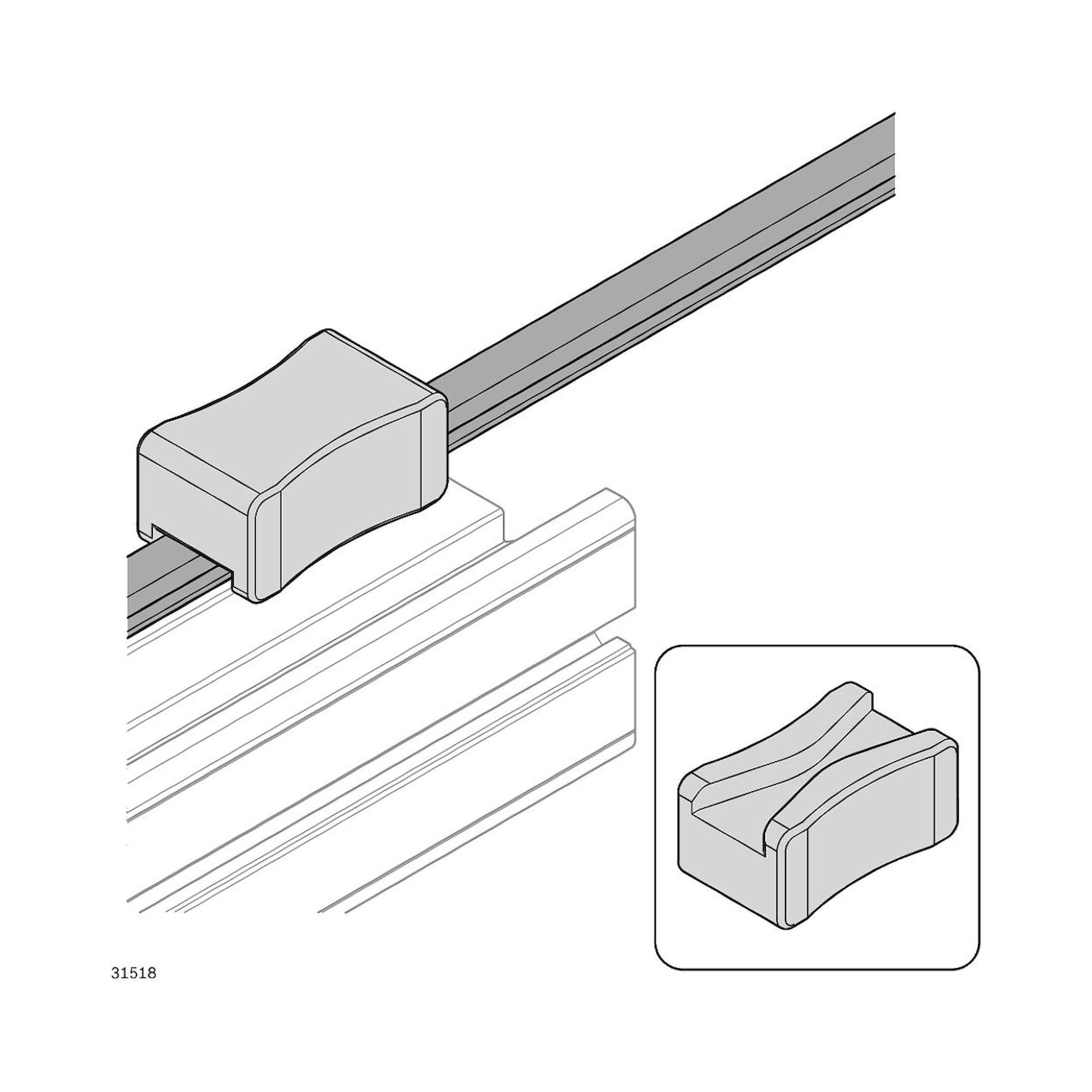

| Montagewerkzeug VFPlus SLIDING RAIL | 3842549738 | Einbau Gleitschiene |

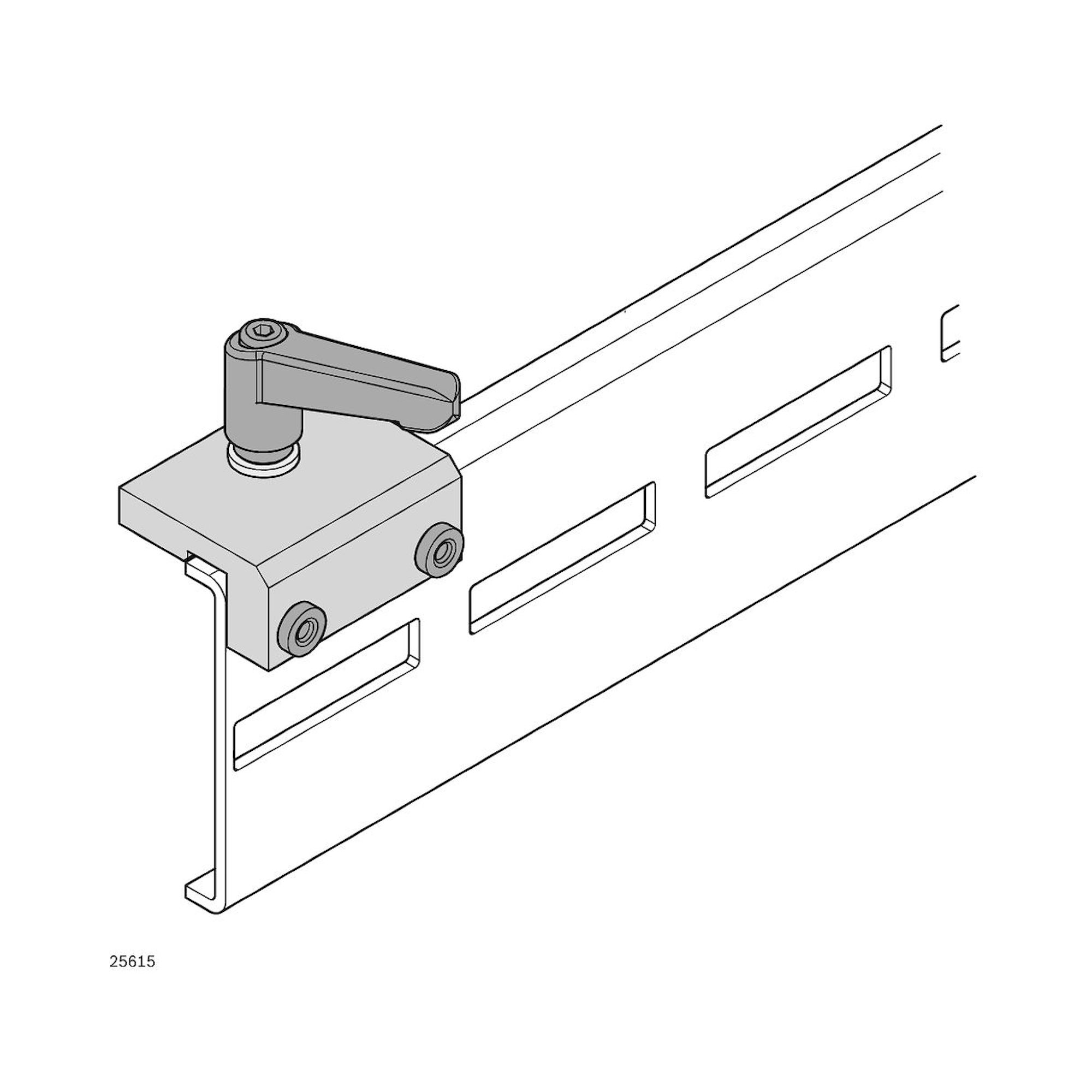

| Bohrvorrichtung VF+ SLIDING RAIL | 3842553518 | Positionierbohrung in Gleitschiene |
Rollensätze werden nach dem jeweiligen Gleitschienenprofil ausgewählt: Profil 17x14 und 17,3x13,5 für SF-Gleitschienen, Profil 11x20 für das Standardprofil. Schere und Montagewerkzeug (Gleitschiene) bilden das Grundset für Neuinstallationen und Reparaturen. Das Safety-Clutch-Werkzeug ist für die Montage der Sicherheitskupplung am VarioFlow plus-System erforderlich. Die Bohrvorrichtung sichert die Bohrlochposition bei nachträglichen Schienenpositionen.
Typische Einsatzbereiche: Erstmontage von VarioFlow plus Förderstrecken, Streckenanpassungen und Erweiterungen in der laufenden Produktion, Reparatur und Austausch verschlissener Gleitschienenabschnitte sowie Wartung von Sicherheitskupplungen und Führungskomponenten.
