Was sind Bosch Rexroth VarioFlow Plus Förderketten und in welchen Industriezweigen werden sie eingesetzt?

Bosch Rexroth VarioFlow Plus Förderketten sind modulare Kettenfördersysteme für kontinuierlichen Materialfluss in automatisierten Produktionslinien. Das System umfasst beflockte Ketten für empfindliche Teile, Staureibungsketten mit definierten Anpresswerten (AZ=1 bis AZ=2-84) und Staurolle nketten mit D11-Rollen für Akkumulationsstrecken. Haupteinsatzgebiete sind die Automobilindustrie für Montagelinien, Verpackungsindustrie für kontinuierliche Förderung und Maschinenbau für flexible Produktionskonzepte mit variablen Taktzeiten.

Nach welchen technischen Kriterien wird die richtige VarioFlow Plus Förderkette ausgewählt?

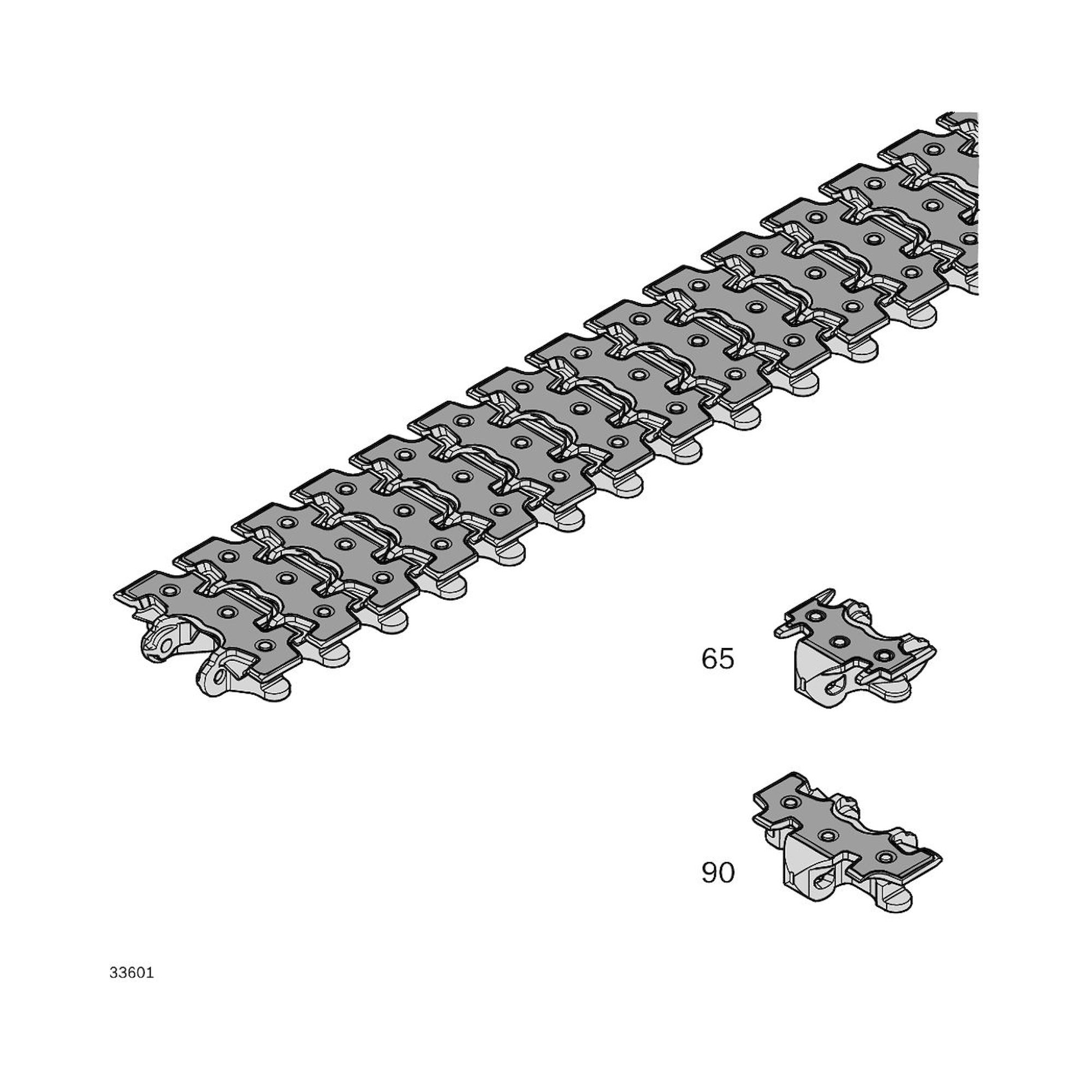

Die Kettenauswahl erfolgt primär nach der Systembreite in Millimetern (65, 90, 120, 160, 240, 320) und dem erforderlichen Anpresswert AZ für Staureibungsketten. Beflockte Ketten wie die 3842553023 eignen sich für kratzempfindliche Oberflächen, während stahlbeschichtete Varianten 3842546091 höhere Verschleißfestigkeit bieten. Keilketten mit 3L- oder 5L-Profil ermöglichen seitliches Ausschleusen von Werkstücken, Staurolle nketten mit D11-Rollen reduzieren Staudrücke in Akkumulationszonen auf unter 0,5 N pro Rolle.

Welche DIN-Normen und Sicherheitsstandards gelten für Bosch Rexroth Förderketten?

Bosch Rexroth VarioFlow Plus Förderketten entsprechen der DIN EN ISO 12100 für Maschinensicherheit und der DIN EN 619 für kontinuierliche Fördereinrichtungen. Das System erfüllt die CE-Kennzeichnung nach Maschinenrichtlinie 2006/42/EG und die elektromagnetische Verträglichkeit nach DIN EN 61000-6-2 für Industrieumgebungen. Bei Einsatz in explosionsgefährdeten Bereichen ist die ATEX-Richtlinie 2014/34/EU zu beachten, wobei zusätzliche antistatische Kettenvarianten verfügbar sind.

Worin unterscheiden sich Staureibungsketten, Staurolle nketten und Keilketten im VarioFlow Plus System?

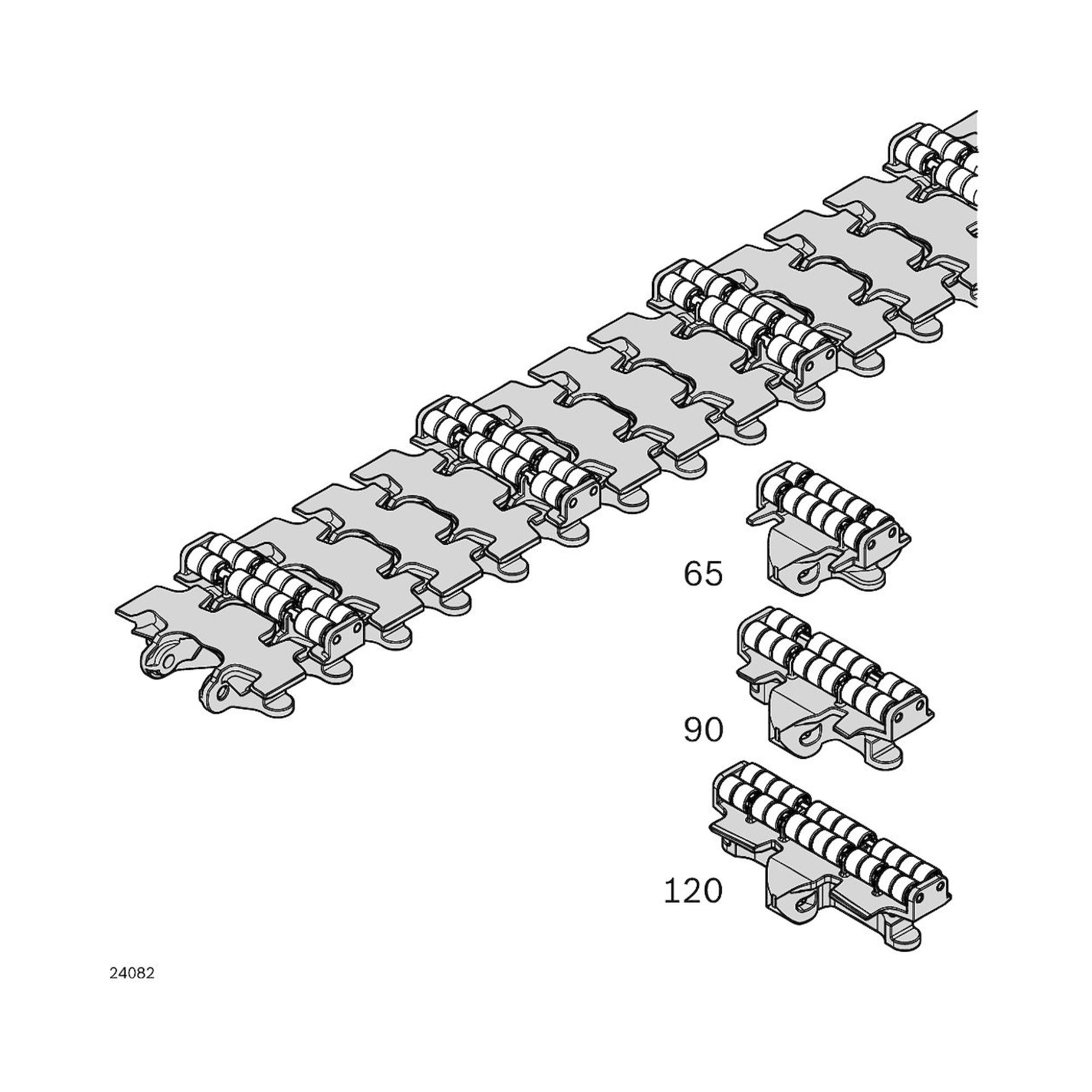

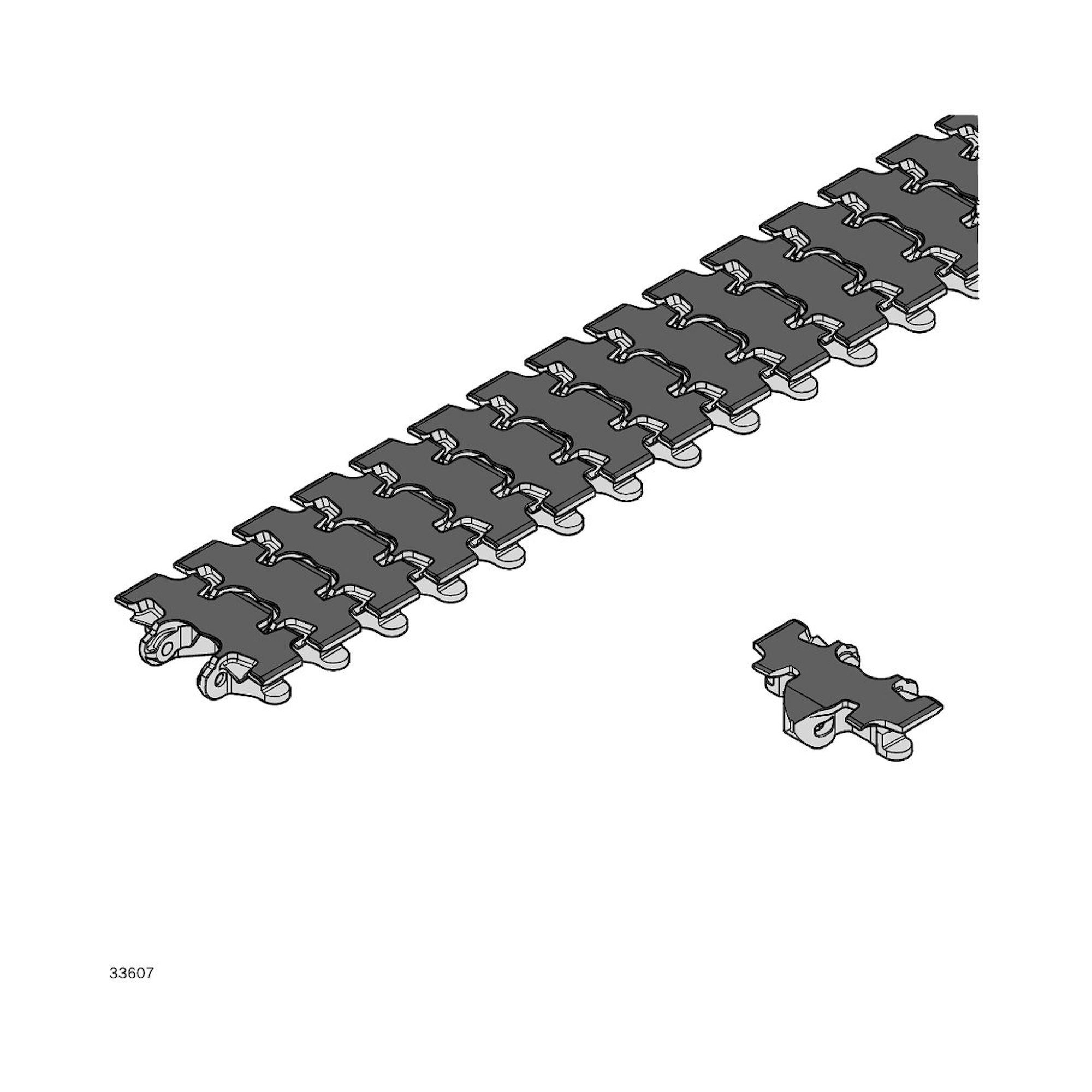

Staureibungsketten wie die 3842546078 mit AZ=1 erzeugen definierten Rückstau durch Gleitreibung zwischen Kette und Führung, Staurolle nketten 3842546085 mit D11-Rollen minimieren Staukräfte durch Rollenlagerung für empfindliche Produkte. Keilketten 3842546086 mit 5L-Profil ermöglichen seitliches Werkstückausschleusen über Kurvenschienen, während beflockte Ketten 3842553023 durch Textilbeschichtung optimale Oberflächenschonung bieten. Die Anpresswerte variieren von AZ=1 für leichte Teile bis AZ=2-84 für schwere Werkstücke mit erhöhtem Staudruck.

Welche Installationsanforderungen gelten für VarioFlow Plus Förderketten-Systeme?

VarioFlow Plus Systeme erfordern einen ebenen Aufstellgrund mit Ebenheitstoleranz ±2mm auf 1000mm Länge und Umgebungstemperaturen von +5°C bis +40°C. Die Kettenführungen werden über Standardprofile 45x45mm oder 45x90mm montiert, elektrische Anschlüsse erfolgen nach DIN VDE 0100 mit Schutzart IP54. Antriebseinheiten benötigen 400V/50Hz Drehstromanschluss mit FI-Schutzschalter 30mA, die Systemintegration erfolgt über Profibus oder Ethernet/IP-Schnittstellen für SPS-Anbindung.

Welche Schutzart und Betriebstemperaturen sind für Bosch Rexroth Förderketten spezifiziert?

Bosch Rexroth VarioFlow Plus Förderketten sind standardmäßig in Schutzart IP54 nach DIN EN 60529 ausgeführt für Schutz gegen Staub und Spritzwasser aus allen Richtungen. Der Betriebstemperaturbereich liegt zwischen -10°C und +60°C für Standardketten, bei erhitzten Werkstücken bis +80°C für stahlbeschichtete Varianten. Relative Luftfeuchtigkeit ist bis 95% ohne Kondensation zulässig, die maximale Betriebsgeschwindigkeit beträgt 0,5 m/s bei optimaler Lebensdauer der Kettengelenke.

Welche Wartungsintervalle und Inspektionszyklen gelten für VarioFlow Plus Förderketten?

VarioFlow Plus Förderketten erfordern wöchentliche Sichtprüfung auf Verschleiß und Kettenspannung sowie monatliche Schmierung der Antriebsräder mit NLGI-2-Fett nach DIN 51825. Jährliche Inspektion umfasst Kettenlängung (max. 1,5% zulässig), Führungsbahnverschleiß und Antriebszahnradprüfung. Die Lebensdauer beträgt bei kontinuierlichem Dreischichtbetrieb etwa 15.000 Betriebsstunden für Staureibungsketten, beflockte Ketten erreichen durch geringere Reibung bis 25.000 Betriebsstunden bei sachgerechter Wartung nach Herstellervorgaben.

Förderkette Bosch Rexroth

Kettenfördersystem Bosch Rexroth VarioFlow+

Förderketten für das Bosch Rexroth VarioFlow plus System sind in vier Grundtypen und drei Standardbreiten erhältlich: FLAT (glatte Oberfläche), FRICTION (reibungserhöhend), UNIVERSAL und CLEATED (mit Nocken) in den Breiten 65+, 90+ und 120+. Jeder Typ ist als einzelne Kettenglieder erhältlich, was den Aufbau beliebig langer Förderstrecken ohne vorkonfektionierte Längen ermöglicht. Insgesamt stehen über 60 Kettenglieder-Artikel zur Verfügung.

Typ	65+	90+	120+	Eigenschaft

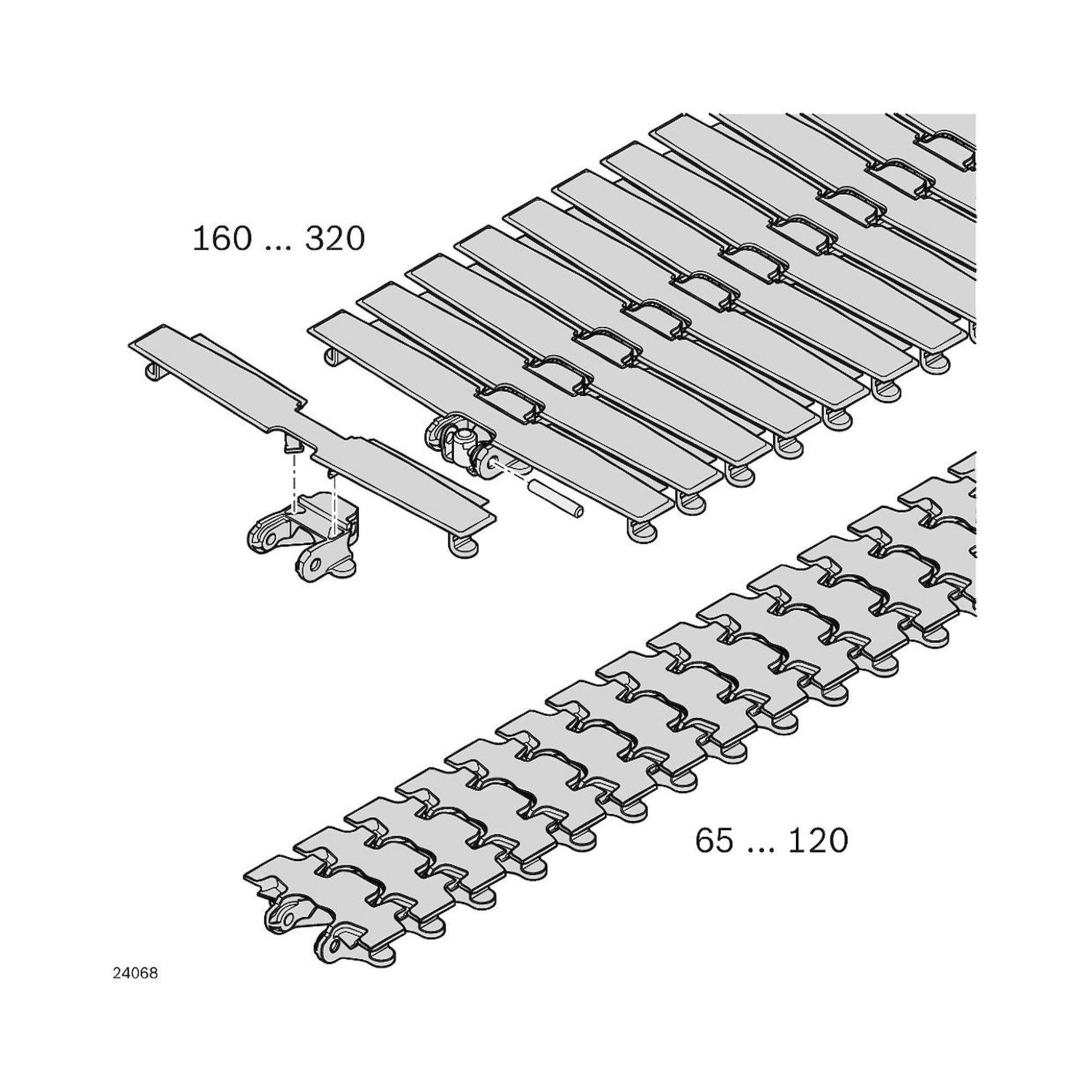

FLAT	3842546000	3842546001	3842546002	Glatte Oberfläche, für Werkstückträger

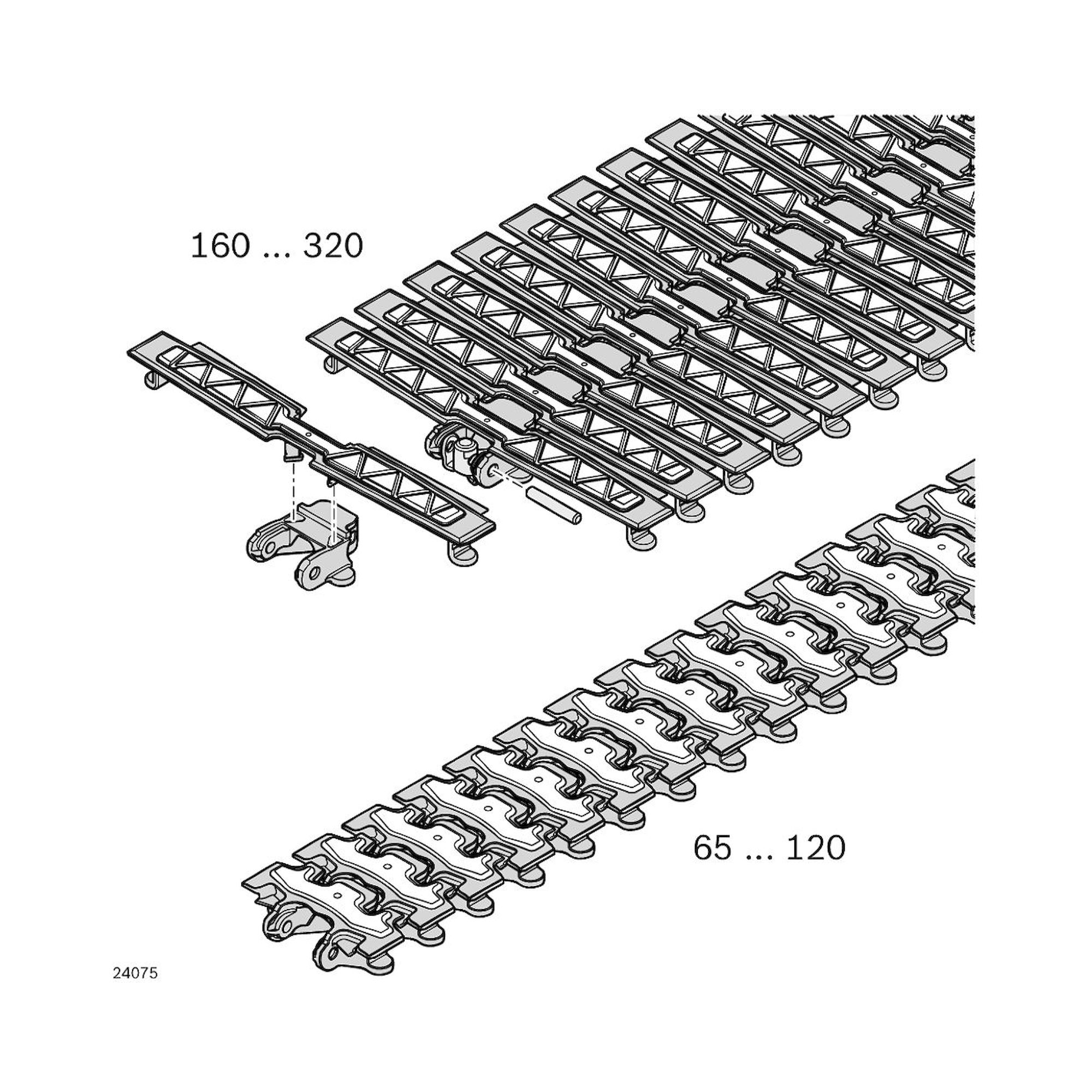

FRICTION	3842546006	3842546007	3842546008	Erhöhte Reibung, verhindert Werkstückträger-Rutschen

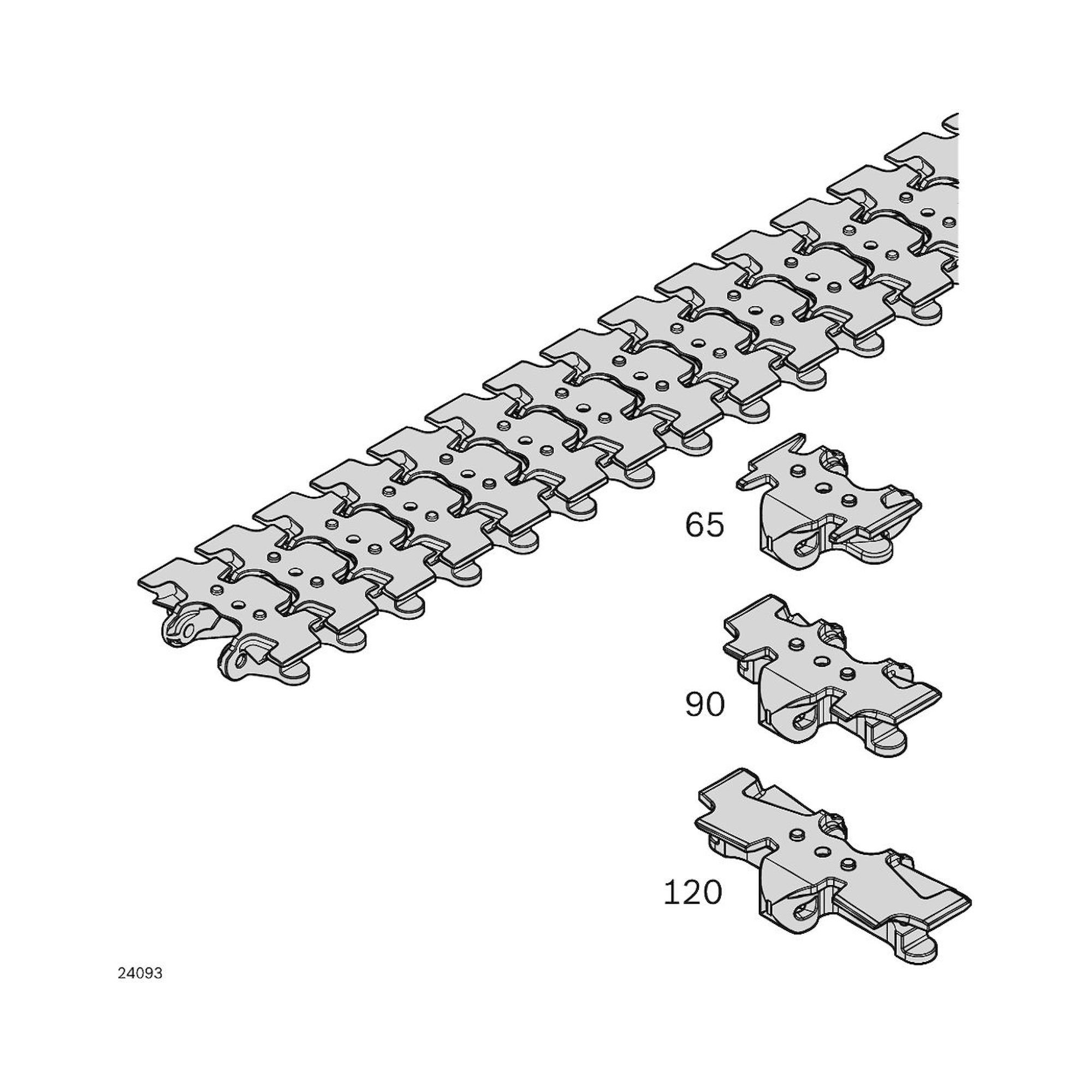

UNIVERSAL	3842546012	3842546013	3842546014	Universaltyp, breites Einsatzspektrum

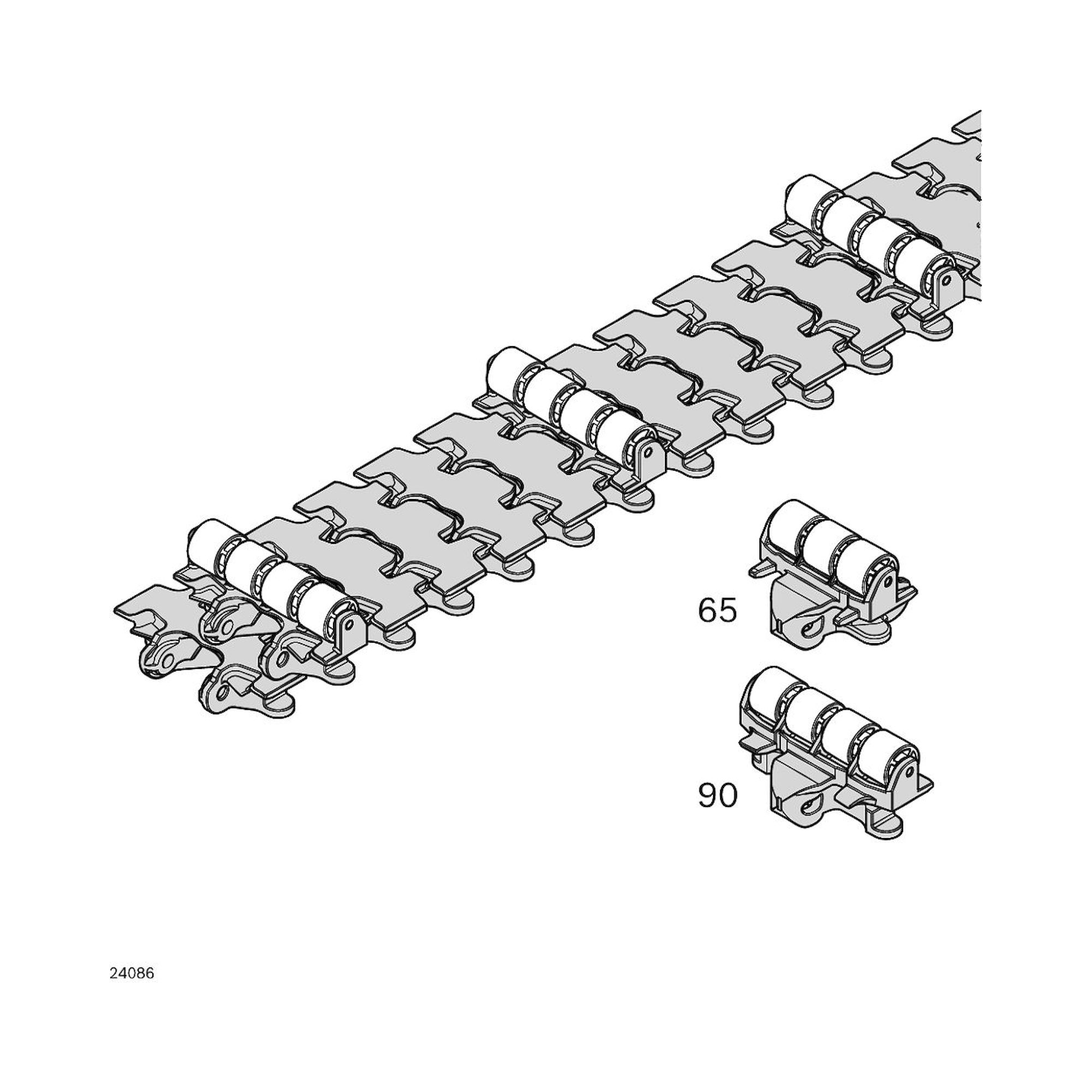

CLEATED	3842546015	-	-	Mit Nocken, für Stücktransport ohne Träger

Die Kettenbreite richtet sich nach der Breite des Werkstückträgers oder der zu fördernden Last. FLAT eignet sich für Standard-Werkstückträger auf ebener Strecke. FRICTION verhindert das Verrutschen von Trägern an Steigungs- oder Bremsstrecken. UNIVERSAL kombiniert die Eigenschaften beider Basistypen und ist für gemischte Streckenanforderungen geeignet. CLEATED transportiert Einzelteile direkt auf der Kette ohne separaten Träger. ESD-Varianten (3842546088/3842546089) für 65+ und 90+ sind im ESD-System verfügbar.

Typische Einsatzbereiche: Aufbau von Förderstrecken für Werkstückträgersysteme in der Montage- und Prüftechnik, Materialzuführung und Pufferstrecken in der Elektronik- und Automobilfertigung, getaktete Transfersysteme mit Vereinzelern und Positioniereinheiten, sowie Streckenreparatur und -verlängerung in bestehenden VarioFlow+-Anlagen.
