Klemmprofil

Profile

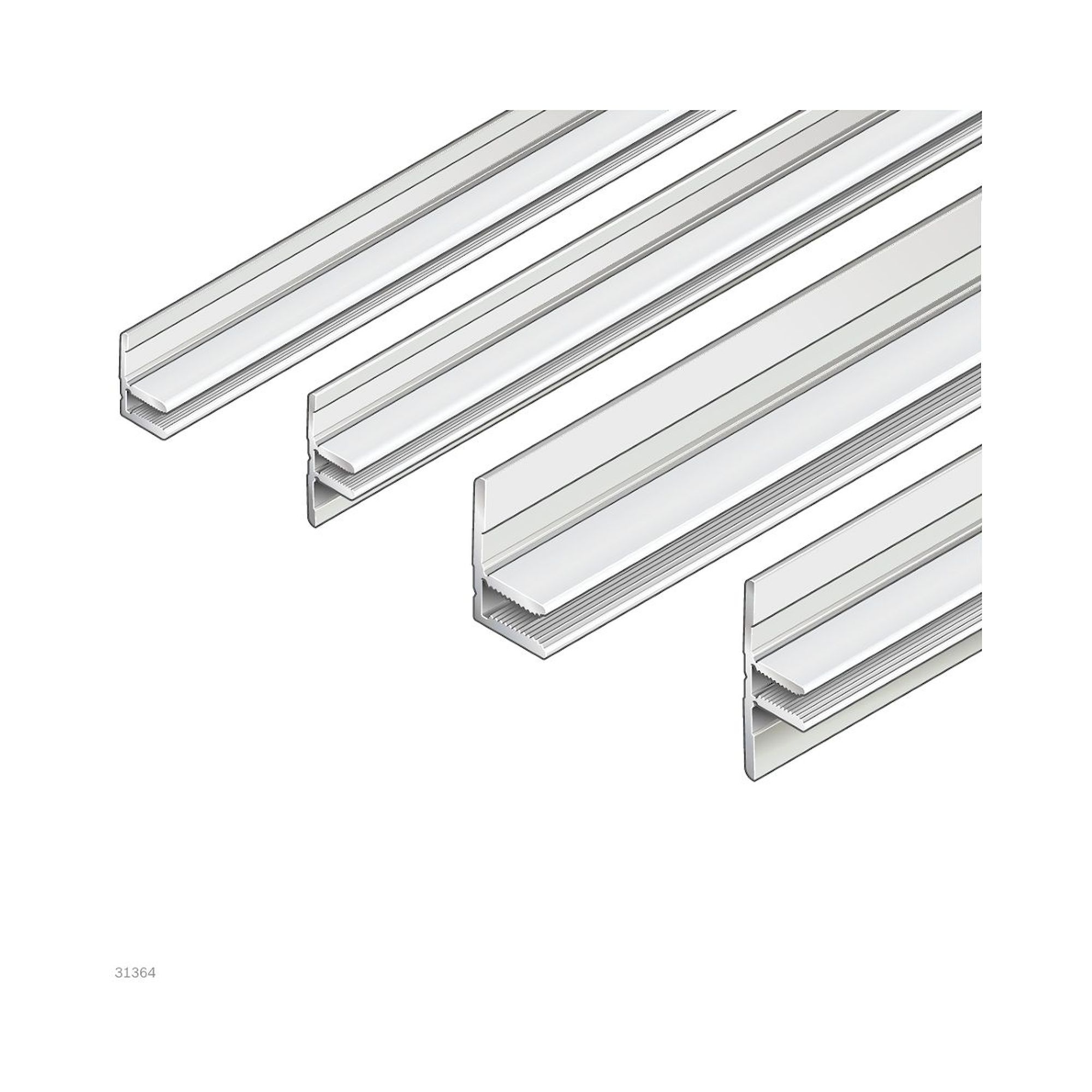

Klemmprofile von Bosch Rexroth sind Aluminium-Strangpressprofile mit einseitiger (1S) oder zweiseitiger (2S) Klemmgeometrie. Sie dienen der werkzeuglosen oder schraubbaren Befestigung von Platten, Schutzverkleidungen und Trennwänden an Strebenprofilkonstruktionen. Das Sortiment umfasst die Breiten 8 mm und 10 mm, jeweils in 1S- und 2S-Ausführung, in Standardlängen von 3.000 mm sowie als Zuschnitt auf Maß. Alle vier Grundprofile sind als laufende Meter und als konfektionierte 1.000-mm-Stücke erhältlich.

⚙ Breiten 8 mm und 10 mm - passend zu Nut 8 und Nut 10 im Bosch Rexroth Baukastensystem

✓ Einseitig (1S) und zweiseitig (2S) - Klemmgeometrie für einseitige oder beidseitige Plattenhalterung

⬡ Standardlänge 3.000 mm - Zuschnitt auf Maß und Konfektionslänge 1.000 mm verfügbar

📦 Aluminium stranggepresst - korrosionsbeständig, maßhaltig, für Innen- und Industrieumgebung geeignet

Artikel	Typ	Länge
3842524058	Klemmprofil, 8 1S	10 x 3.000 mm
3842524061	Klemmprofil, 8 2S	10 x 3.000 mm
3842524064	Klemmprofil, 10 1S	10 x 3.000 mm
3842524067	Klemmprofil, 10 2S	10 x 3.000 mm
3842993017	Klemmprofil, 8 1S	Zuschnittpreis
3842993018	Klemmprofil, 8 2S	Zuschnittpreis
3842993019	Klemmprofil, 10 1S	Zuschnittpreis
3842993020	Klemmprofil, 10 2S	Zuschnittpreis

Typische Einsatzbereiche: Befestigung von Kunststoff- und Aluminiumplatten in Schutzverkleidungen und Maschinengehäusen, Einbau von Trennwänden in Montagegestellen, Halterung von Lochplatten und Sichtfenstern in Bosch Rexroth Baukastenstrukturen sowie Erweiterung bestehender Profile um Paneel- und Abdeckelemente.

Was sind Klemmprofile von Bosch Rexroth und in welchen Industriebereichen werden sie eingesetzt?

Klemmprofile von Bosch Rexroth sind mechanische Grundelemente aus hochfestem Aluminium für modulare Arbeitsplatzsysteme und Maschinenbau-Konstruktionen. Diese Profile dienen als Verbindungselemente zwischen Strukturprofilen und ermöglichen werkzeuglose Montage durch Klemmverbindungen mit definierten Anzugsmomenten. Haupteinsatzgebiete sind ESD-Arbeitsplätze in der Elektronikfertigung, Montagelinien der Automobilindustrie, Laborarbeitsplätze sowie Prüf- und Messaufbauten in der Qualitätssicherung.

Nach welchen technischen Kriterien wähle ich das richtige Klemmprofil aus den verfügbaren Varianten N8 und N10?

Die Auswahl des Klemmprofils erfolgt nach Nutbreite und Ausführungstyp entsprechend der mechanischen Belastung. Klemmprofile N8 mit 8mm Nutbreite wie Artikel 3842993017 eignen sich für Standardlasten bis 500N pro Verbindung, während N10-Profile mit 10mm Nutbreite wie 3842524067 höhere Belastungen bis 800N aufnehmen. Die Varianten 1S und 2S unterscheiden sich in der einseitigen oder beidseitigen Klemmfunktion, wobei 2S-Profile für durchgehende Verbindungen zwischen zwei Strukturprofilen konzipiert sind.

Welche DIN-Normen und Qualitätsstandards erfüllen Bosch Rexroth Klemmprofile für industrielle Anwendungen?

Bosch Rexroth Klemmprofile entsprechen der DIN EN 15088 für modulare Arbeitsplatzsysteme und erfüllen die Anforderungen nach ISO 9001 Qualitätsmanagement. Die verwendeten Aluminiumlegierungen entsprechen DIN EN 573-3 mit einer Mindeststreckgrenze von 240 N/mm² für dauerhafte mechanische Belastbarkeit. Für ESD-Anwendungen sind die Profile nach DIN EN 61340-5-1 ableitfähig beschichtet und gewährleisten einen Oberflächenwiderstand zwischen 10⁶ und 10⁹ Ohm.

Worin unterscheiden sich die Klemmprofile 3842993017 (1S) und 3842993018 (2S) bei gleicher Nutbreite N8?

Das Klemmprofil 3842993017 (1S, N8) verfügt über eine einseitige Klemmfunktion zur Verbindung mit einem einzelnen Strukturprofil, während das Klemmprofil 3842993018 (2S, N8) beidseitige Klemmbacken für die Verbindung zweier paralleler Profile besitzt. Beide Profile haben identische 8mm Nutbreite und 3000mm Standardlänge, unterscheiden sich jedoch im Klemmbereich von 15mm (1S) gegenüber 30mm (2S). Die maximale Klemmkraft beträgt bei 1S-Profilen 400N und bei 2S-Profilen 600N pro Klemmstelle.

Welche Installationsanforderungen und Systemkompatibilität gelten für Bosch Rexroth Klemmprofile?

Klemmprofile erfordern eine vormontierte Nut im Strukturprofil entsprechend DIN 508 mit Toleranzklasse H7 für präzise Passung. Die Installation erfolgt werkzeuglos durch Einsetzen des Profils und Aktivierung der Klemmfunktion mit einem Anzugsmoment von 8Nm für N8-Profile und 12Nm für N10-Profile. Systemkompatibilität besteht zu allen Bosch Rexroth Strukturprofilen der Serie 20x20, 30x30 und 40x40mm sowie zu Verbindungselementen nach DIN 6912 M6 und M8 Innensechskantschrauben.

Welche Sicherheitsklasse und Betriebstemperaturbereiche haben Klemmprofile von Bosch Rexroth?

Bosch Rexroth Klemmprofile besitzen die Schutzart IP54 gegen Staub und Spritzwasser und sind für Betriebstemperaturen von -10°C bis +80°C ausgelegt. Die mechanische Sicherheitsklasse entspricht EN 13849-1 Kategorie 2 für sichere Anwendungen in industrieller Umgebung mit einer zulässigen Vibrationsfestigkeit nach DIN EN 60068-2-6 bis 2g bei 10-55Hz. Bei ESD-Arbeitsplätzen gewährleisten die Profile eine kontrollierte Ableitung elektrostatischer Ladungen mit einem Ableitwiderstand unter 10⁹ Ohm nach DIN EN 61340-5-1.

Welche Wartungsintervalle und Prüfanforderungen gelten für Klemmprofile in industriellen Arbeitsplatzsystemen?

Klemmprofile erfordern eine halbjährliche Sichtprüfung auf mechanische Beschädigungen und Korrosion sowie jährliche Funktionsprüfung der Klemmkraft mit kalibriertem Drehmomentschlüssel. Die Prüfung der ESD-Eigenschaften erfolgt monatlich mit einem Oberflächenwiderstand-Messgerät nach DIN EN 61340-5-1, wobei Werte zwischen 10⁶ und 10⁹ Ohm einzuhalten sind. Bei ordnungsgemäßer Wartung erreichen die Profile eine Lebensdauer von mindestens 15 Jahren bei 10.000 Klemmzyklen, dokumentiert durch Wartungsprotokoll nach DIN EN 13306 für präventive Instandhaltung.

Klemmprofil

Technische Merkmale

Ausführungen und Artikelnummern

Typische Einsatzbereiche
