Radiusausgleich

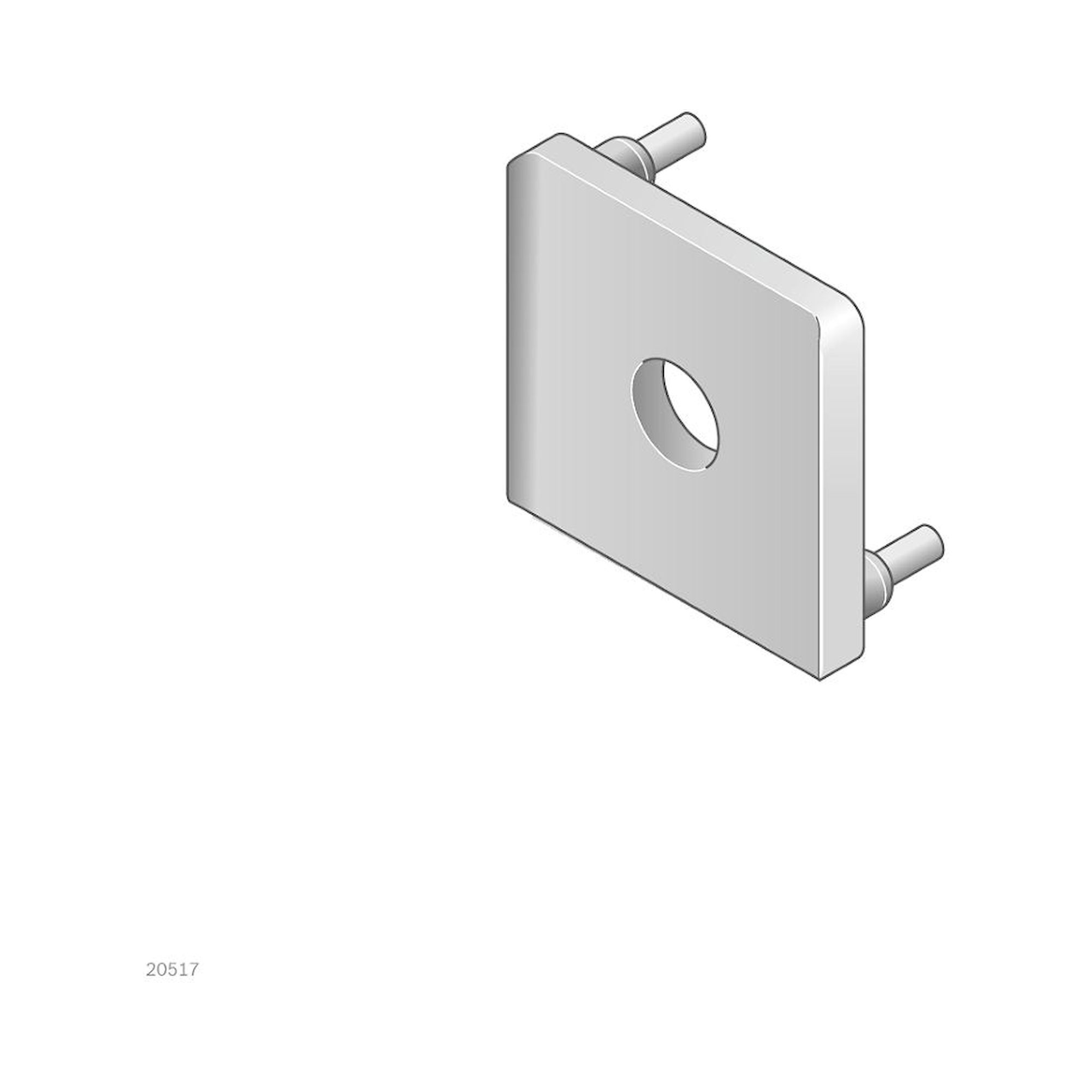

Radiusausgleichselemente für Bosch Rexroth Strebenprofile sind präzisionsgefertigte Verbindungskomponenten, die Toleranzausgleich und Fluchtungskorrekturen in modularen Konstruktionssystemen ermöglichen. Diese Elemente kommen primär in der Automatisierungstechnik, im Maschinenbau und bei ESD-Arbeitsplatzsystemen zum Einsatz, wo geometrische Abweichungen zwischen Strebenprofilen ausgeglichen werden müssen. In der Elektronikindustrie, Medizintechnik und Präzisionsmontage gewährleisten sie die exakte Ausrichtung von Rahmenstrukturen und Führungssystemen. Das Profil 45x45 wie der Bosch Rexroth 3842551030 stellt dabei eine standardisierte Lösung für mittlere Belastungen dar.

Die Auswahl von Radiusausgleichselementen erfolgt primär nach der Profilgröße, wobei das 45x45 Format eine Nutbreite von 10mm und eine maximale Belastbarkeit bis 2000N aufweist. Entscheidend sind die Ausgleichstoleranzen von typisch ±2mm in radialer Richtung sowie die Werkstoffqualität aus eloxiertem Aluminium EN AW-6060 T66. Der Verdrehwinkel kann meist bis ±5° kompensiert werden, während die Verbindungstechnik über Inbus-Schrauben M8 oder Schnellspanner erfolgt. Die thermische Stabilität zwischen -20°C und +80°C sowie die Oberflächenrauheit Ra ≤ 1,6μm sind weitere wichtige Selektionskriterien für präzise Anwendungen.

Radiusausgleichselemente für Bosch Rexroth Systeme müssen der DIN EN 1090-2 für tragende Konstruktionen aus Aluminium sowie der DIN 4113 für Aluminiumkonstruktionen entsprechen. Die Materialanforderungen folgen der EN AW-6060 T66 mit Festigkeitswerten nach DIN EN 755-2, während die Oberflächenbehandlung den Vorgaben der DIN EN 12373-1 für Anodisierung unterliegt. Bei ESD-Anwendungen ist zusätzlich die DIN EN 61340-5-1 für elektrostatische Kontrolle zu beachten, sowie die Maschinenrichtlinie 2006/42/EG für sicherheitsrelevante Konstruktionen. Die Verbindungselemente müssen mindestens die Festigkeitsklasse 8.8 nach DIN EN ISO 4762 erfüllen.

Radiusausgleichselemente unterscheiden sich hauptsächlich in der Profilgröße, wobei neben dem Standard 45x45 auch Varianten für 30x30, 40x40 und 80x80 Profile verfügbar sind. Die Ausgleichstoleranz variiert von ±1mm bei kleineren Profilen bis ±3mm bei größeren Ausführungen, während die Tragfähigkeit von 800N bei 30x30 bis zu 5000N bei 80x80 Profilen reicht. Materialbedingt gibt es Unterschiede zwischen Standard-Aluminiumausführungen und verstärkten Varianten mit Stahleinlagen für höhere Belastungen. Spezialausführungen für Reinraumtechnik weisen zusätzliche Dichtelemente und FDA-konforme Oberflächenbehandlungen auf, die chemische Beständigkeit nach DIN EN ISO 2812-1 gewährleisten.

Radiusausgleichselemente für Bosch Rexroth Profile erfordern eine Montagefläche mit Ebenheitstoleranz IT7 und Oberflächengüte Ra ≤ 3,2μm für optimale Funktionalität. Die Installation erfolgt über M8 Innensechskantschrauben mit einem Anzugsdrehmoment von 25Nm, wobei zwischen den Profilen ein Spaltmaß von 0,5-2mm einzuhalten ist. Das System ist kompatibel zu allen Bosch Rexroth Konstruktionsprofilen der 45er-Serie sowie zu Zubehörkomponenten wie Verbindern, Winkeln und Befestigungselementen. Die Ausrichtungsgenauigkeit erreicht ±0,1mm bei sachgemäßer Montage, während die Verdrehsicherung über Passstifte oder Nutensteine gewährleistet wird. Für dynamische Anwendungen sind zusätzliche Schraubensicherungen nach DIN 267-27 erforderlich.

Radiusausgleichselemente für Bosch Rexroth Strebenprofile erreichen standardmäßig die Schutzart IP54 nach DIN EN 60529 und sind für Betriebstemperaturen von -20°C bis +80°C ausgelegt. Bei Sonderausführungen für Reinraum- oder Medizintechnik kann die Schutzklasse bis IP65 gesteigert werden, während temperaturbeständige Varianten Einsatztemperaturen bis +120°C ermöglichen. Die mechanische Belastbarkeit bleibt bis zu einer Umgebungsfeuchte von 95% rel. ohne Betauung konstant, wobei die Korrosionsbeständigkeit der Eloxalschicht mindestens 500 Stunden im Salzsprühtest nach DIN EN ISO 9227 erreicht. Für explosive Atmosphären sind ATEX-konforme Ausführungen nach Richtlinie 2014/34/EU mit entsprechender Kennzeichnung verfügbar.

Radiusausgleichselemente für Bosch Rexroth Profile weisen bei normaler Industrieanwendung eine Lebensdauer von mindestens 20 Jahren auf und benötigen halbjährliche Sichtkontrollen auf Beschädigungen und Verschleiß. Die Schraubenverbindungen sind alle 12 Monate auf korrektes Anzugsdrehmoment von 25Nm zu überprüfen, während eine vollständige Inspektion der Ausrichtungsgenauigkeit alle 2 Jahre erfolgen sollte. Bei dynamischen Belastungen über 1000 Lastwechseln täglich verkürzt sich das Prüfintervall auf 6 Monate, wobei die Verschleißgrenze bei einer Toleranzabweichung von mehr als ±0,2mm erreicht ist. Dokumentationspflichtige Prüfungen nach BetrSichV sind bei sicherheitsrelevanten Konstruktionen jährlich durch befähigte Personen durchzuführen.
