Rahmenprofil 22,5x30

Profile

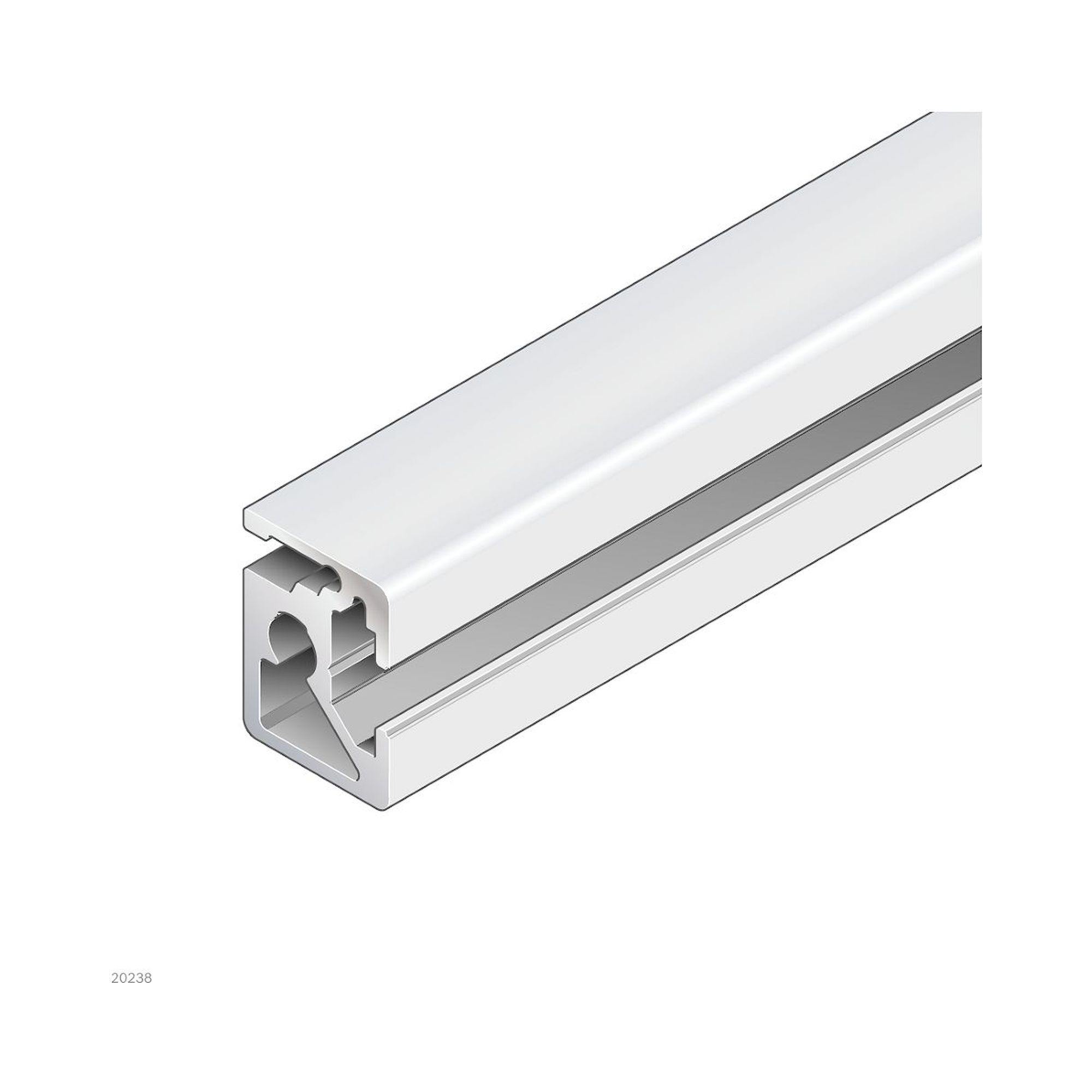

Rahmenprofile 22,5 x 30 von Bosch Rexroth sind schlanke Aluminium-Strangpressprofile für den Aufbau leichter Rahmen- und Türkonstruktionen im Baukastensystem. Das Grundprofil (3842515229) wird als Stange mit 20 Einheiten je 5.600 mm sowie als Zuschnitt auf Maß und als 1.000-mm-Länge geliefert. Passende Eckstücke in grau (3842554708, VE-20) und ESD (3842554709) sowie Abdeckkappen in grau (3842551564) und ESD (3842551565) bilden ein vollständiges Verbindungs- und Abschluss-Set für den Rahmenbau.

⚙ Querschnitt 22,5 x 30 mm - schlankes Rahmenprofil für leichte Rahmen- und Türkonstruktionen

✓ Eckstücke grau und ESD - 3842554708 / 3842554709, VE-20, formschlüssige 90-Grad-Verbindung

🛡 ESD-Zubehör verfügbar - Eckstück ESD und Abdeckkappe ESD für EPA-Zoneneinsatz

⬡ Standardlänge 5.600 mm - VE-20, Zuschnittpreis und 1.000-mm-Länge verfügbar

Artikel	Typ	Länge / VE
3842515229	Rahmenprofil, 22,5x30	20 x 5.600 mm
3842992493	Rahmenprofil, 22,5x30	Zuschnittpreis
3842992493-1000	Rahmenprofil, 22,5x30	1.000 mm
3842554708	Eckstück, 22,5x30 grau	VE-20
3842554709	Eckstück, 22,5x30 ESD	Zubehör
3842535661	Eckstück, 22,5x30 (alt)	VE-20
3842551564	Abdeckkappe, 22,5x30 grau	Zubehör
3842551565	Abdeckkappe, 22,5x30 ESD	Zubehör

Typische Einsatzbereiche: Aufbau von Schiebe- und Drehtürrahmen in Schutzgehäusen und Einhausungen, leichte Trennrahmen zwischen Arbeitszellen, Sichtschutzverglasungen sowie Nachrüstung von Bosch Rexroth Baukastenstrukturen mit abschließbaren Zugängen. ESD-Eckstücke und Kappen sichern den Potentialausgleich in EPA-Zonen.

Was sind Rahmenprofile 22,5x30 und in welchen Industriezweigen werden sie hauptsächlich eingesetzt?

Rahmenprofile 22,5x30 sind extrudierte Aluminiumprofile mit rechteckigem Querschnitt von 22,5 x 30 Millimetern, die als tragende Strukturelemente für Arbeitsplatzsysteme und Maschinenbau verwendet werden. Diese Bosch Rexroth Profile kommen primär in der Automatisierungstechnik, bei ESD-geschützten Montagearbeitsplätzen, in der Elektronikfertigung und im Werkzeugmaschinenbau zum Einsatz. Die kompakte Bauweise ermöglicht filigrane Konstruktionen bei gleichzeitig hoher Stabilität für Rahmenwerke, Gestelle und modulare Aufbauten.

Nach welchen technischen Kriterien sollte man Rahmenprofile 22,5x30 auswählen und welche Abmessungen sind verfügbar?

Die Auswahl von Rahmenprofilen 22,5x30 erfolgt nach Tragfähigkeit, verfügbaren Standardlängen und Oberflächenbehandlung für spezifische Anwendungen. Bosch Rexroth bietet diese Profile in Standardlängen von 1000 mm sowie als Zuschnittware von 50 bis 5600 mm Länge an. Entscheidende Auswahlkriterien sind die erforderliche ESD-Eigenschaft für elektrostatisch geschützte Bereiche, die Farbcodierung in Signalgrau oder Schwarz sowie die Kompatibilität mit entsprechenden Eckverbindern und Abdeckkappen der Serie 3842.

Welche DIN-Normen und Industriestandards gelten für Rahmenprofile 22,5x30 im Arbeitsplatzbereich?

Rahmenprofile 22,5x30 für Arbeitsplatzsysteme unterliegen der DIN EN 14122 für ortsfeste Zugänge an maschinellen Anlagen sowie der DIN 4113 für Aluminiumkonstruktionen im Bauwesen. Bei ESD-Ausführungen gelten zusätzlich die DIN EN 61340-5-1 für den elektrostatischen Schutz und die IEC 61340-4-1 für Prüfverfahren der elektrostatischen Eigenschaften. Die Profile müssen außerdem die Anforderungen der Maschinenrichtlinie 2006/42/EG und bei gewerblicher Nutzung die Betriebssicherheitsverordnung erfüllen.

Welche Unterschiede bestehen zwischen den verschiedenen Varianten der Rahmenprofile 22,5x30?

Die Rahmenprofile 22,5x30 unterscheiden sich hauptsächlich in der Oberflächenbehandlung und den elektrischen Eigenschaften für verschiedene Einsatzbereiche. Standardprofile in Signalgrau eignen sich für allgemeine Anwendungen, während schwarze ESD-Versionen spezifisch für elektrostatisch geschützte Arbeitsplätze entwickelt wurden. Entsprechend variieren die Zubehörteile wie Eckverbinder 3842554708 in Signalgrau, 3842554709 in schwarz ESD sowie Abdeckkappen 3842551564 und 3842551565, die jeweils auf die elektrischen Anforderungen der Profilausführung abgestimmt sind.

Welche Installationsanforderungen und Verbindungstechniken gelten für Rahmenprofile 22,5x30?

Rahmenprofile 22,5x30 werden über spezielle Eckverbinder der Bosch Rexroth Serie montiert, die eine kraftschlüssige Verbindung ohne zusätzliche Bearbeitung ermöglichen. Die Installation erfordert eine planebene Auflagefläche mit einer Ebenheitstoleranz von maximal ±0,5 mm pro Meter Profillänge. Für ESD-Anwendungen muss eine durchgängige elektrische Verbindung zwischen allen Profilsegmenten sichergestellt werden, wobei der Übergangswiderstand zwischen den Verbindungsstellen unter 10^6 Ohm liegen sollte. Die Profile sind kompatibel mit dem gesamten Bosch Rexroth Baukastensystem für modulare Konstruktionen.

Welche Sicherheitsklassen und Betriebsparameter gelten für Rahmenprofile 22,5x30?

Rahmenprofile 22,5x30 aus Aluminiumlegierung sind für Betriebstemperaturen von -20°C bis +80°C ausgelegt und erreichen bei sachgemäßer Montage Traglasten bis 500 N pro laufendem Meter. Die ESD-Versionen weisen einen Oberflächenwiderstand zwischen 10^6 und 10^9 Ohm auf und erfüllen damit die Schutzklasse EPA-S20.20 für elektrostatisch geschützte Bereiche. Für Außenanwendungen bieten die Profile eine Korrosionsbeständigkeit nach DIN EN ISO 9227 mit über 1000 Stunden im Salzsprühtest, wobei mechanische Belastungen die zulässige Biegespannung von 160 N/mm² nicht überschreiten dürfen.

Welche Wartungsintervalle und Prüfanforderungen gelten für Rahmenprofile 22,5x30 in Arbeitsplatzsystemen?

Rahmenprofile 22,5x30 in gewerblichen Arbeitsplatzsystemen unterliegen einer jährlichen Sichtprüfung auf mechanische Beschädigungen, Korrosion und Verbindungsintegrität gemäß DGUV Vorschrift 3. Bei ESD-Ausführungen muss zusätzlich alle 12 Monate der Oberflächenwiderstand nach DIN EN 61340-5-1 gemessen und dokumentiert werden, wobei Werte zwischen 10^6 und 10^9 Ohm eingehalten werden müssen. Die Nutzungsdauer beträgt bei normaler Beanspruchung mindestens 20 Jahre, jedoch sind Eckverbinder und Abdeckkappen alle 5 Jahre auf festen Sitz und Funktionsfähigkeit zu überprüfen.
