Rahmenprofil 22,5x45

Das Rahmenprofil 22,5x45 von Bosch Rexroth ist ein asymmetrisches Aluminiumprofil für Rahmen- und Verkleidungskonstruktionen im Nut-10-R45-System. Das Sortiment umfasst 4 Artikel: das Standardprofil 22,5x45 in L=5600 mm (VE-20, Art. 3842508102), einen Eckwinkel 22,5x45 (3842535637), einen Zuschnittartikel (3842992411) und einen konfektionierten 1000-mm-Abschnitt (3842992411-1000). Der Eckwinkel ermöglicht rechtwinklige Rahmenverbindungen ohne separate Verbindungswinkel.

3 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Rahmenprofil 22,5x45 richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Querschnitt 22,5x45 mm - asymmetrisches Flachprofil für Rahmen- und Abschlusselemente im R45-System

✦ Eckwinkel 22,5x45 - direkter Eckverbinder ohne Zusatzelemente (3842535637)

↕ Standardlänge L=5600 mm, VE-20 - rationelle Lieferform für Serienanwendungen

⬡ Zuschnitt und 1000-mm-Abschnitt - Konfektionierung auf Maß ohne Sägeschnitt beim Kunden

✓ R45-Systemkompatibilität - passend zu Nut-10-R45-Verbindungselementen und Strebenprofilen

Produktübersicht

Artikel	Bestellnummer	Format
Rahmenprofil 22,5x45	3842508102	20x5600 mm (VE-20)
Eckwinkel 22,5x45	3842535637	Einzelteil
Rahmenprofil 22,5x45	3842992411	Zuschnittpreis

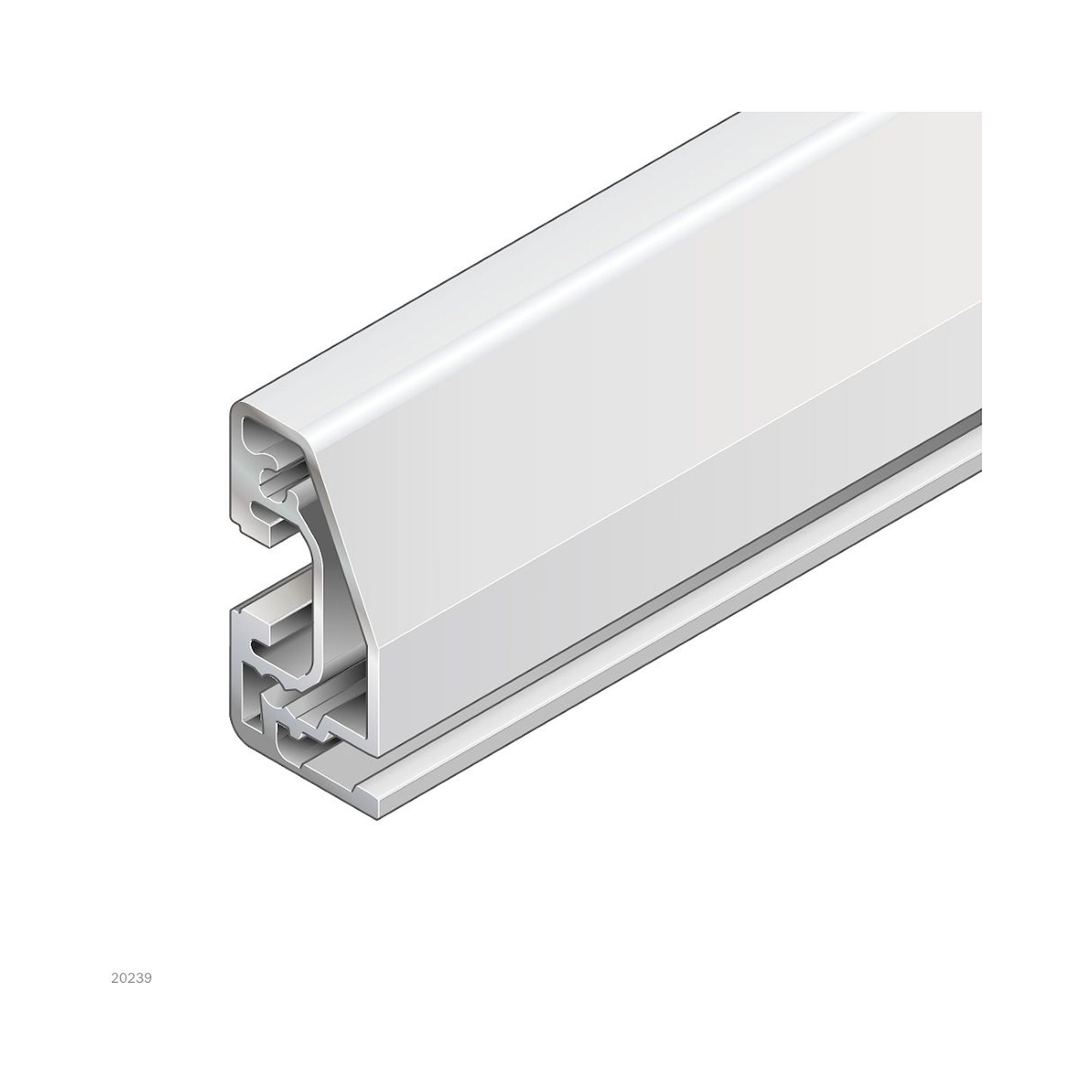

Rahmenprofil 22,5x45	3842992411-1000	1000 mm

Typische Einsatzbereiche

Typische Einsatzbereiche: Rahmenprofile für Maschinenverkleidungen und Schutzkabinen im Nut-10-R45-System, Abschlussleisten an Transfersystemen und Transferlinien, Randprofile für Verglasungen und Plattenkonstruktionen sowie Eckelemente bei rechtwinkeligen Rahmenstrukturen mit dem integrierten Eckwinkel 22,5x45.

FAQ

Häufige Fragen zu Rahmenprofil 22,5x45

Was ist ein Rahmenprofil 22,5x45 und für welche industriellen Anwendungen wird es eingesetzt?

Das Rahmenprofil 22,5x45 von Bosch Rexroth ist ein stranggepresstes Aluminiumprofil mit rechteckigem Querschnitt von 22,5 mm Höhe und 45 mm Breite, das als mechanisches Grundelement für modulare Konstruktionssysteme dient. Es findet primären Einsatz beim Aufbau von ESD-Arbeitsplätzen, Maschinengestellen, Förderanlagen und Schutzverkleidungen in der Automobilindustrie, Elektronikfertigung und im allgemeinen Maschinenbau. Die T-Nutgeometrie ermöglicht die flexible Verbindung mit standardisierten Verbindungselementen und Zubehörkomponenten. Das Profil eignet sich besonders für leichte bis mittelschwere Traglasten in statischen und dynamischen Anwendungen.

Welche technischen Auswahlkriterien sind bei Rahmenprofilen 22,5x45 zu beachten?

Bei der Auswahl von Rahmenprofilen 22,5x45 sind das Flächenträgheitsmoment von etwa 4,2 cm⁴ für die Biegesteifigkeit, die zulässige Flächenpressung der T-Nuten und die Materialgüte der Aluminiumlegierung EN AW-6060 T66 entscheidend. Die verfügbaren Standardlängen reichen von 1000 mm bis 5600 mm, wobei auch Zuschnittservice nach kundenspezifischen Maßen angeboten wird. Das Nutmaß beträgt 6 mm für M6-Verbindungselemente, während die Wandstärken zwischen 2,5 und 3,5 mm variieren. Die Oberflächengüte entspricht der Qualitätsstufe 1 nach DIN 17615 mit natürlich eloxierter Oberfläche.

Welche DIN-Normen und Zertifizierungen gelten für Bosch Rexroth Rahmenprofile 22,5x45?

Bosch Rexroth Rahmenprofile 22,5x45 entsprechen der DIN EN 755-9 für stranggepresste Aluminiumprofile und der DIN EN 12020-2 für Toleranzen und Formabweichungen. Die verwendete Aluminiumlegierung EN AW-6060 T66 erfüllt die Anforderungen der DIN EN 573-3 für Zusammensetzung und DIN EN 755-2 für mechanische Eigenschaften. Bei ESD-Arbeitsplätzen ist zusätzlich die DIN EN 61340-5-1 für elektrostatische Schutzmaßnahmen zu beachten. Die Oberflächenbehandlung erfolgt nach DIN 17611 für Eloxalverfahren mit einer Schichtdicke von mindestens 15 μm nach DIN EN 12373-1.

Was unterscheidet die verschiedenen Rahmenprofil 22,5x45 Varianten von Bosch Rexroth?

Die Hauptvarianten des Rahmenprofils 22,5x45 unterscheiden sich in der Lieferform und Längenausführung, wobei die Artikelnummer 3842992411-1000 als Standardlänge 1000 mm und 3842992411 als Zuschnittware nach Kundenmaß verfügbar sind. Das Großformat 3842508102 mit 20x5600 mm bietet sich für längere Konstruktionen an, während der Eckwinkel 3842535637 als Verbindungselement zwischen zwei Profilen fungiert. Alle Varianten besitzen identische Querschnittsgeometrie und T-Nutabmessungen, unterscheiden sich jedoch in der mechanischen Bearbeitbarkeit und den verfügbaren Toleranzklassen. Die Zuschnittpreisgestaltung ermöglicht materialoptimierte Beschaffung ohne Verschnitt.

Welche Montage- und Verbindungsanforderungen gelten für Rahmenprofile 22,5x45?

Die Montage von Rahmenprofilen 22,5x45 erfolgt über T-Nutensteine M6 mit einem Anzugsdrehmoment von 8-10 Nm, wobei die Nutgeometrie eine spielfreie Führung der Verbindungselemente gewährleistet. Eckwinkel wie der Bosch Rexroth 3842535637 ermöglichen rechtwinklige Verbindungen mit einer Tragfähigkeit bis 800 N bei statischer Belastung. Die Profile sind mit allen Bosch Rexroth Systembaukasten-Komponenten der 45er-Baureihe kompatibel und erfordern keine Vorbohrung für Standardverbindungen. Bei der Montage ist auf planparallele Auflageflächen und eine Geradheitstoleranz von ±0,5 mm/m zu achten.

Welche Sicherheitskennwerte und Betriebsbedingungen gelten für Bosch Rexroth Rahmenprofile 22,5x45?

Bosch Rexroth Rahmenprofile 22,5x45 aus Aluminiumlegierung EN AW-6060 T66 sind für einen Betriebstemperaturbereich von -40°C bis +80°C ausgelegt und weisen eine Streckgrenze von mindestens 160 N/mm² auf. Die zulässige Biegebeanspruchung beträgt 60% der Streckgrenze, entsprechend etwa 96 N/mm² bei statischen Lasten. Bei ESD-Anwendungen ist ein Oberflächenwiderstand von 10⁶ bis 10⁹ Ohm durch entsprechende Beschichtung oder leitfähige Verbindungselemente sicherzustellen. Die Profile besitzen keine IP-Schutzart im eigentlichen Sinne, jedoch ist die eloxierte Oberfläche bis zur Korrosionsklasse C3 nach DIN EN ISO 12944 beständig.

Welche Wartungsintervalle und Lebensdauer haben Rahmenprofile 22,5x45 von Bosch Rexroth?

Rahmenprofile 22,5x45 von Bosch Rexroth erfordern bei bestimmungsgemäßer Verwendung keine planmäßige Wartung, jedoch sollten Verbindungselemente alle 12 Monate auf Anzugsdrehmoment und Korrosion geprüft werden. Die theoretische Lebensdauer der Aluminiumprofile liegt bei über 20 Jahren unter normalen Industriebedingungen, wobei die eloxierte Oberfläche alle 5 Jahre visuell zu inspizieren ist. Bei ESD-Arbeitsplätzen sind die antistatischen Eigenschaften gemäß DIN EN 61340-5-1 jährlich messtechnisch zu überprüfen. Mechanische Beschädigungen der T-Nuten oder Kratzer in der Eloxalschicht können die Funktionsfähigkeit beeinträchtigen und erfordern gegebenenfalls lokale Reparatur oder Profilaustausch.
