Transfersystem TS 1

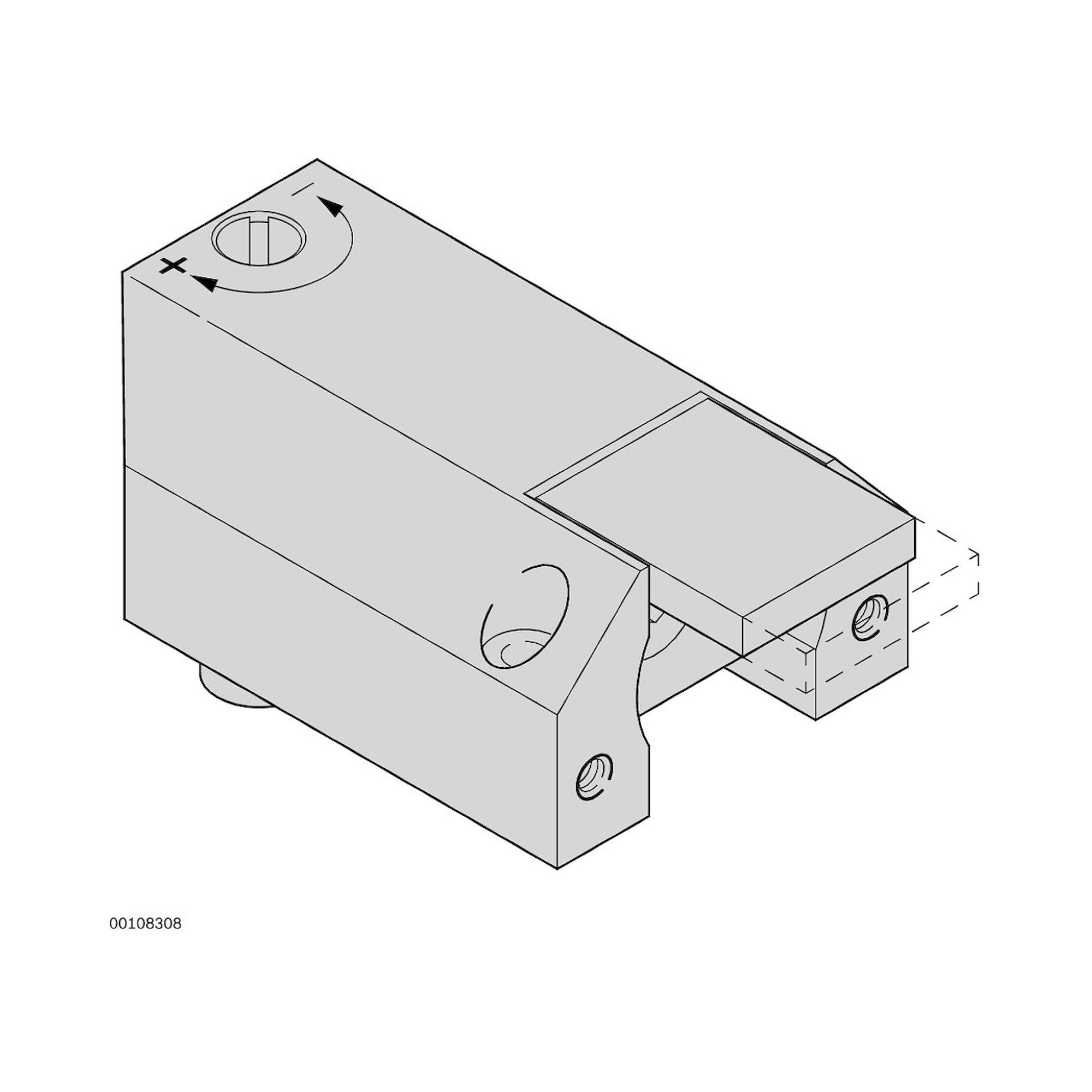

Das Transfersystem Bosch Rexroth TS 1 ist ein kompaktes Gurttransportsystem für schmale Werkstückträger mit Breiten von 80, 120 und 160 mm. Es transportiert Kunststoff- und Aluminium-Werkstückträger (WT 1/S, WT 1/K und WT 1/P-AL) taktweise durch Montagestationen. Zur Stationsausstattung gehören Vereinzeler (VE 1 und VE 1/V), Dämpfer (DA1/A) und eine Heizpresse (EHP2, 3842516835) für Fügeprozesse. Quer- und Stossverbinder (QV 1, LE01) erlauben den schraubenfreien Streckenzusammenbau. Gurtführungsprofile (GP 1, 2.000 mm), Befestigungssätze (BS 1) und ein Werkzeugsatz für die Gurtmontage (3842532829) vervollständigen das 58-Artikel-Sortiment.

56 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Transfersystem TS 1 richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Trägerbreiten 80, 120 und 160 mm - Werkstückträger WT 1/S (Kunststoff), WT 1/K (Kompakt) und WT 1/P-AL (Aluminium)

✓ Vereinzeler VE 1 und VE 1/V - taktweise Einzelträger-Freigabe an jeder Montagestation

⬡ Querverbinder QV 1 - für Breiten 80, 120 und 160 mm, schraubenfreie Streckenkopplung

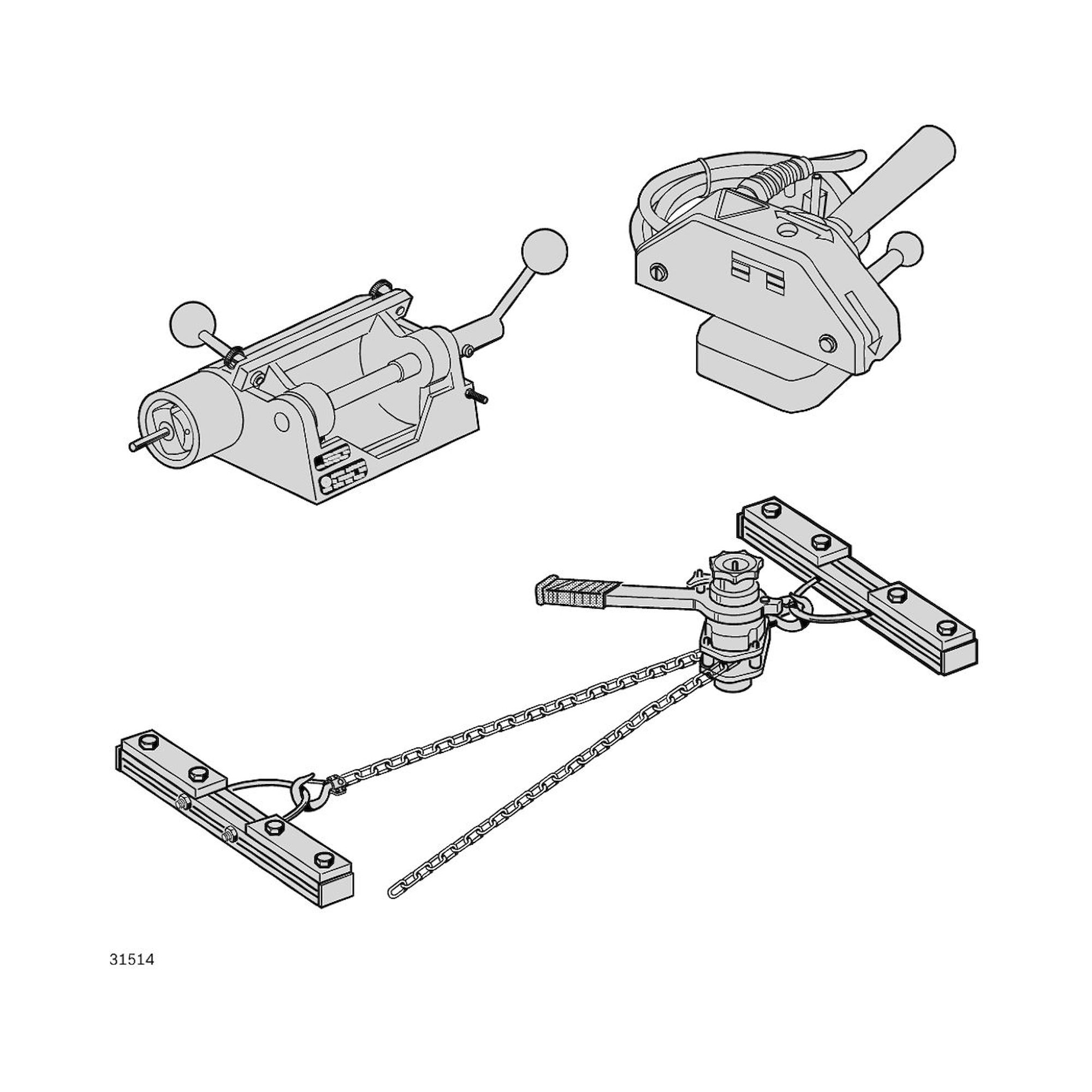

✦ Heizpresse EHP2 - 3842516835, für thermisches Fügen und Einpressprozesse direkt auf der Strecke

📦 Gurtführungsprofil GP 1 - 2.000 mm, sichert die Gurtposition und verlängert die Gurtstandzeit

Werkstückträger und Komponenten

Artikel	Bezeichnung	Breite
3842526849	Werkstückträger WT 1/S	80 mm (Kunststoff)
3842526850	Werkstückträger WT 1/S	120 mm
3842526851	Werkstückträger WT 1/S	160 mm

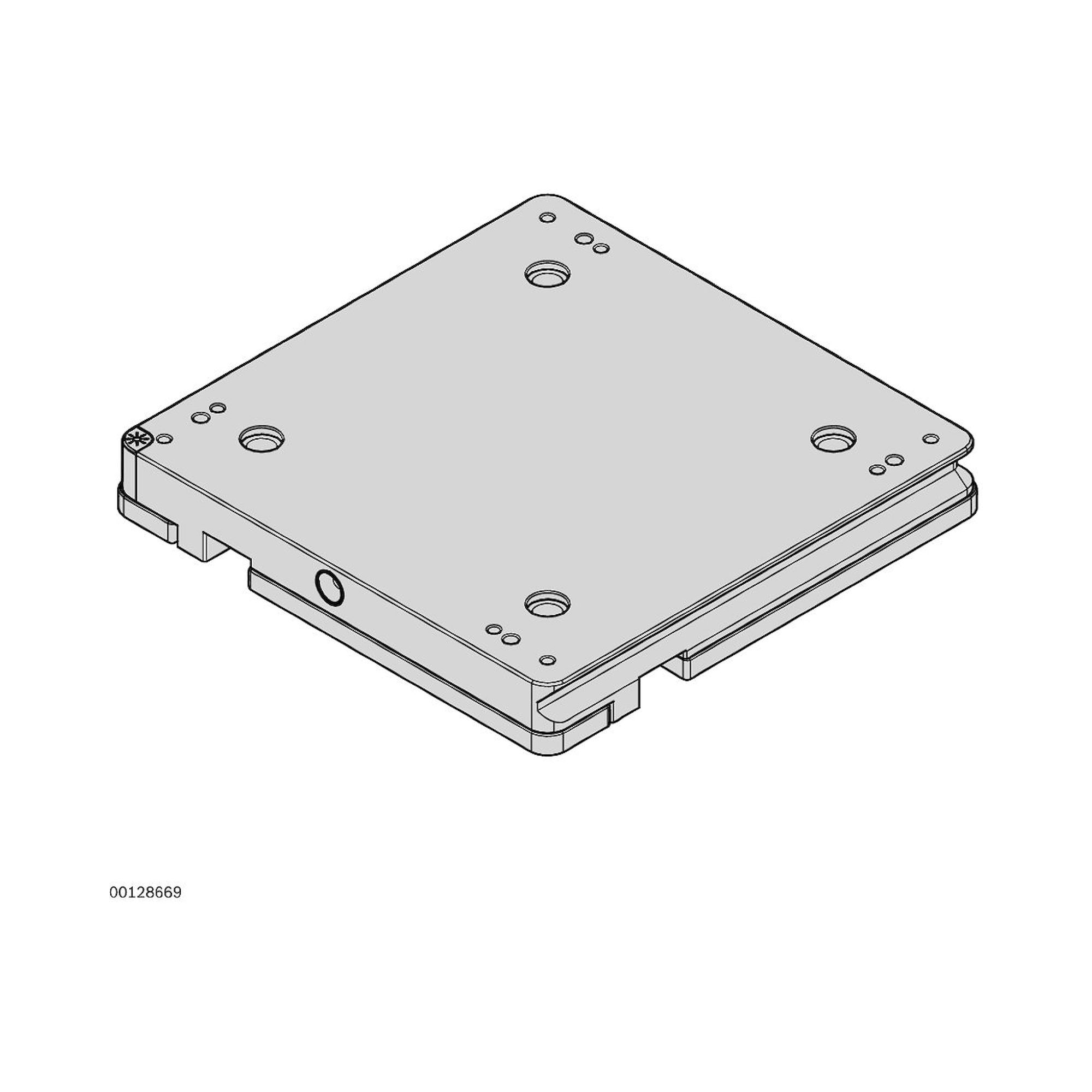

3842530443	Werkstückträger WT 1/P-AL	80 mm (Aluminium)
3842527122	Werkstückträger WT 1/K	80 mm (Kompakt)

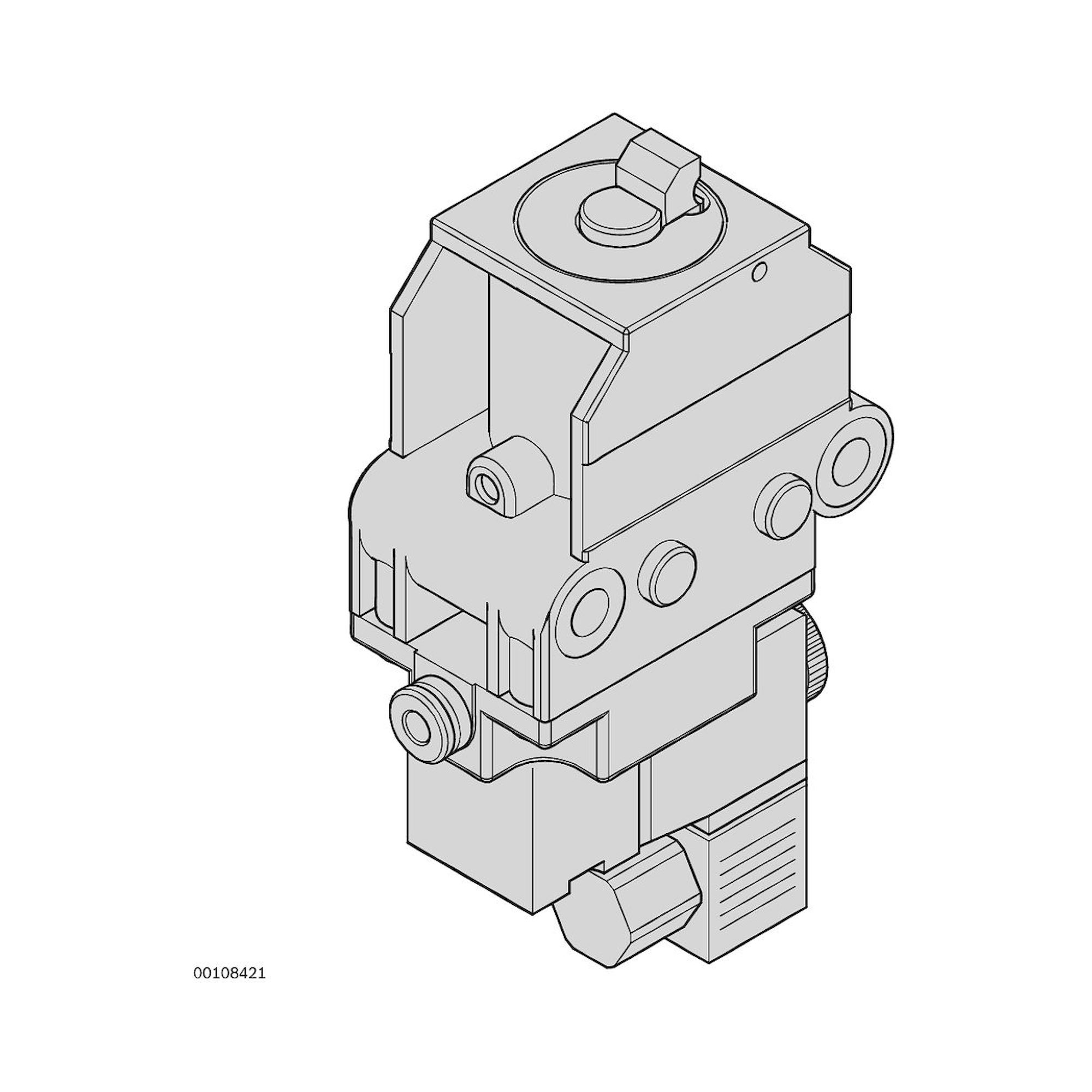

3842522399	Vereinzeler VE 1/V	Alle Breiten
3842522400	Vereinzeler VE 1	Alle Breiten
3842516835	Heizpresse EHP2	Fügezubehör

Typische Einsatzbereiche

Typische Einsatzbereiche: Leichte Elektronikfertigung und SMD-Bestückungslinien mit kleinen Baugruppen, Handmontage mit taktsynchroner Trägerförderung, thermische Füge- und Einpressprozesse mit der Heizpresse EHP2, Prüflinien mit kurzen Taktzeiten sowie Einzelplatz-Montagen mit kompakten Streckenlängen.

FAQ

Häufige Fragen zu Transfersystem TS 1

Was ist das Bosch Rexroth TS 1 Transfersystem und für welche Industrieanwendungen wird es eingesetzt?

Das Bosch Rexroth TS 1 Transfersystem ist eine modulare Förder- und Transferlösung für die präzise Werkstückträgerführung in automatisierten Produktionslinien. Das System eignet sich primär für die Handhabung kleiner und leichter Bauteile in der Automobilindustrie, Elektronikfertigung und Feinmechanik. Durch die flexible Konfiguration mit Kurvenmodulen KU 1 (90°, 180°, 360°), elektrischen Querförderbändern EQ 1 und Hubpositioniereinheiten HP 1 lassen sich komplexe Materialflussprozesse realisieren. Die Integration in bestehende Automatisierungsumgebungen erfolgt über standardisierte Schnittstellen und ermöglicht eine nahtlose Verkettung verschiedener Bearbeitungsstationen.

Nach welchen technischen Kriterien sollte man Komponenten des TS 1 Transfersystems auswählen?

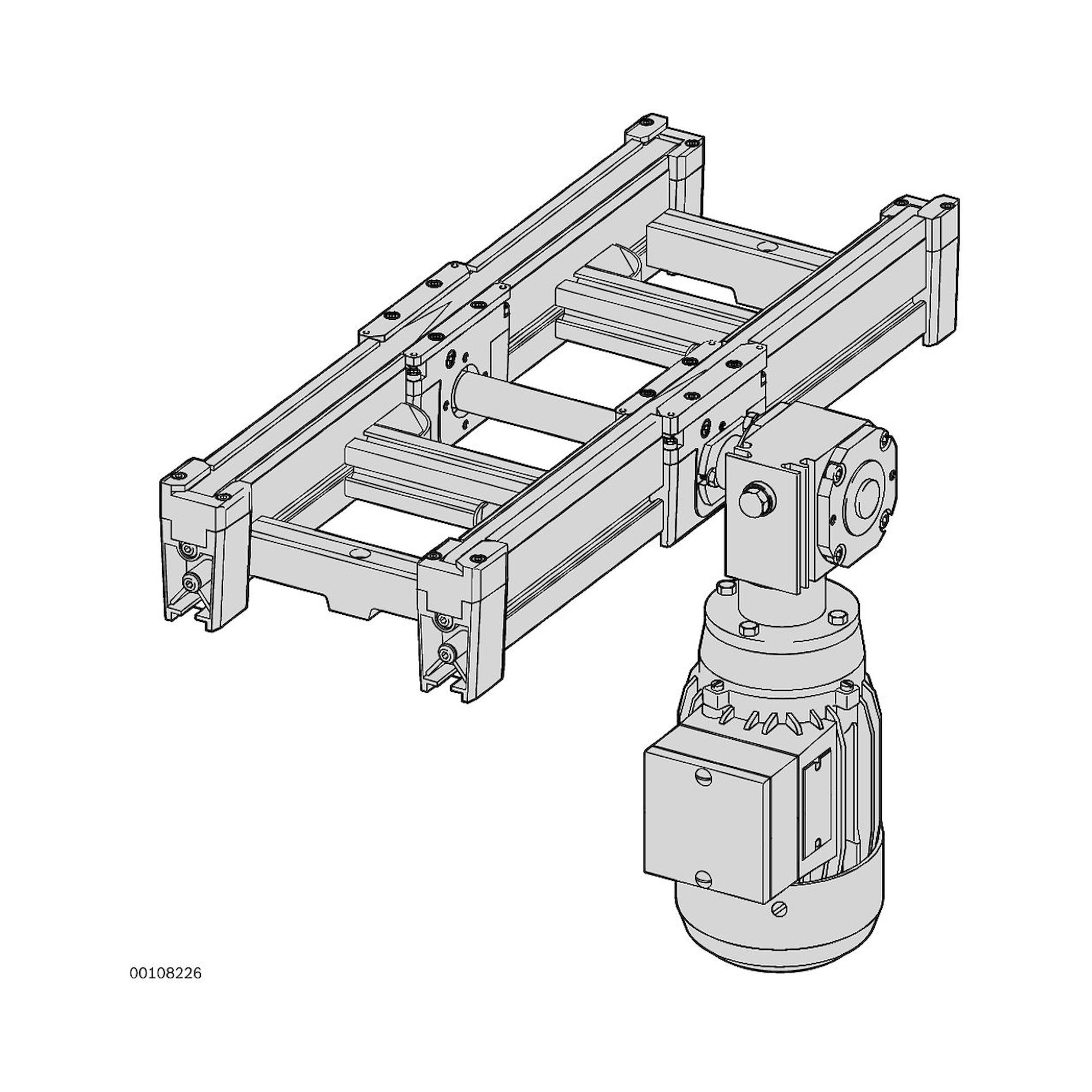

Die Auswahl der TS 1 Komponenten richtet sich nach der erforderlichen Förderlänge, wobei Profilabschnitte SP 1 mit 6070mm verfügbar sind, der benötigten Hubhöhe bei Positioniereinheiten HP 1/P von 0-50mm oder fest 15mm sowie dem Kurvenradius der Module KU 1. Das maximale Werkstückgewicht und die Fördergeschwindigkeit bestimmen die Dimensionierung der Antriebsmodule AS 1 und Gurtabschnitte BS 1/M. Die elektrischen Querförderbänder EQ 1 sind in den Varianten T, TE und TR verfügbar, wobei die Auswahl von der gewünschten Transferrichtung und Positioniergenauigkeit abhängt. Umgebungsparameter wie Temperaturbereich und erforderliche Schutzart beeinflussen zusätzlich die Komponentenwahl.

Welche DIN- und EN-Normen gelten für Bosch Rexroth TS 1 Transfersysteme?

Transfersysteme des Typs TS 1 müssen der Maschinenrichtlinie 2006/42/EG entsprechen und sind nach DIN EN ISO 12100 für die Maschinensicherheit auszulegen. Die elektrischen Komponenten wie Antriebsmodule AS 1 und Querförderbänder EQ 1 unterliegen der EMV-Richtlinie 2014/30/EU sowie DIN EN 60204-1 für die elektrische Ausrüstung von Maschinen. Pneumatische Hubeinheiten folgen den Bestimmungen der DIN EN ISO 4414 für Druckluftanlagen, während die mechanischen Verbindungselemente nach DIN 912 und DIN 934 genormt sind. Bei Integration in ATEX-Bereiche sind zusätzlich die Anforderungen der Richtlinie 2014/34/EU zu erfüllen.

Welche Unterschiede bestehen zwischen den Kurvenmodulen KU 1 und den Hubpositioniereinheiten HP 1 im TS 1 System?

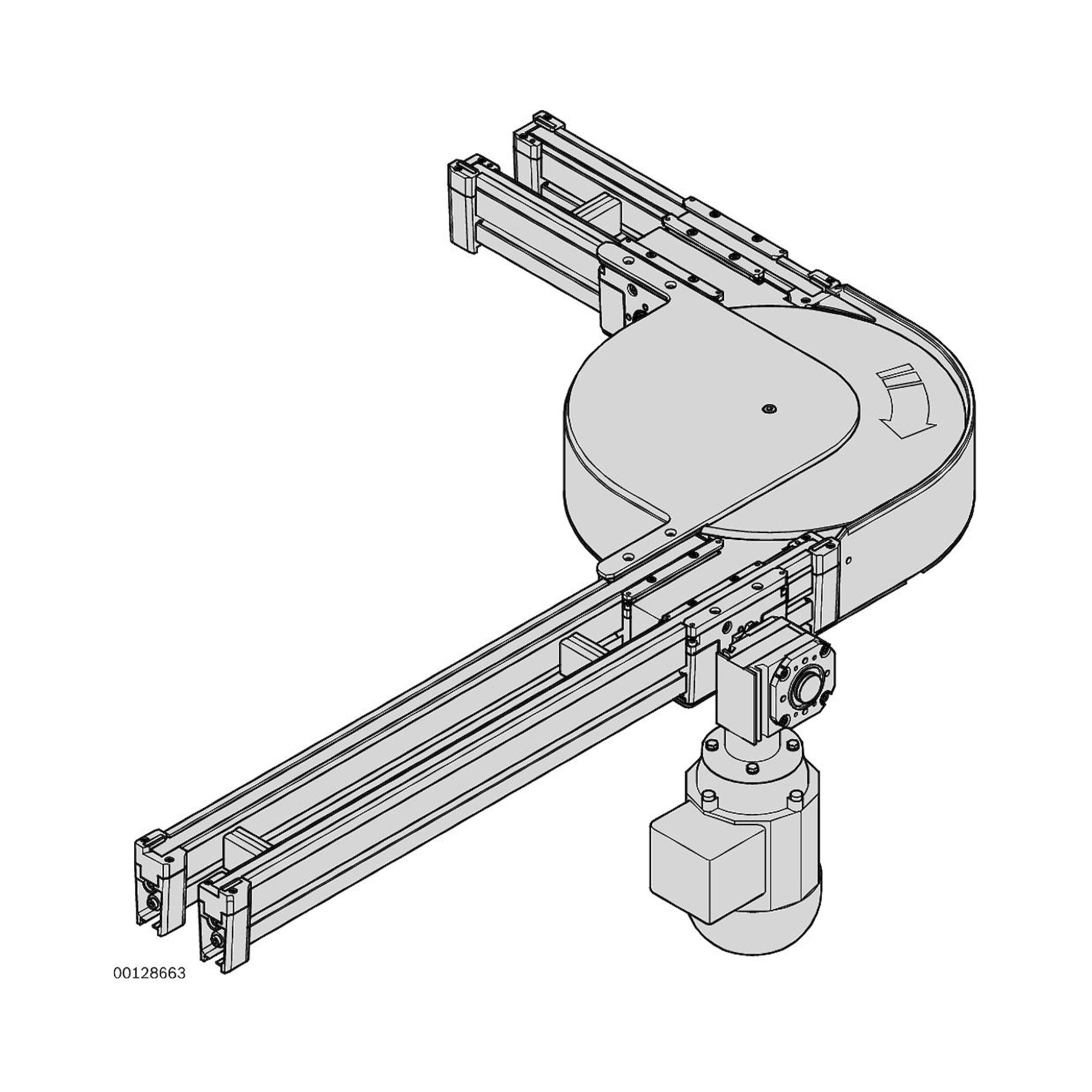

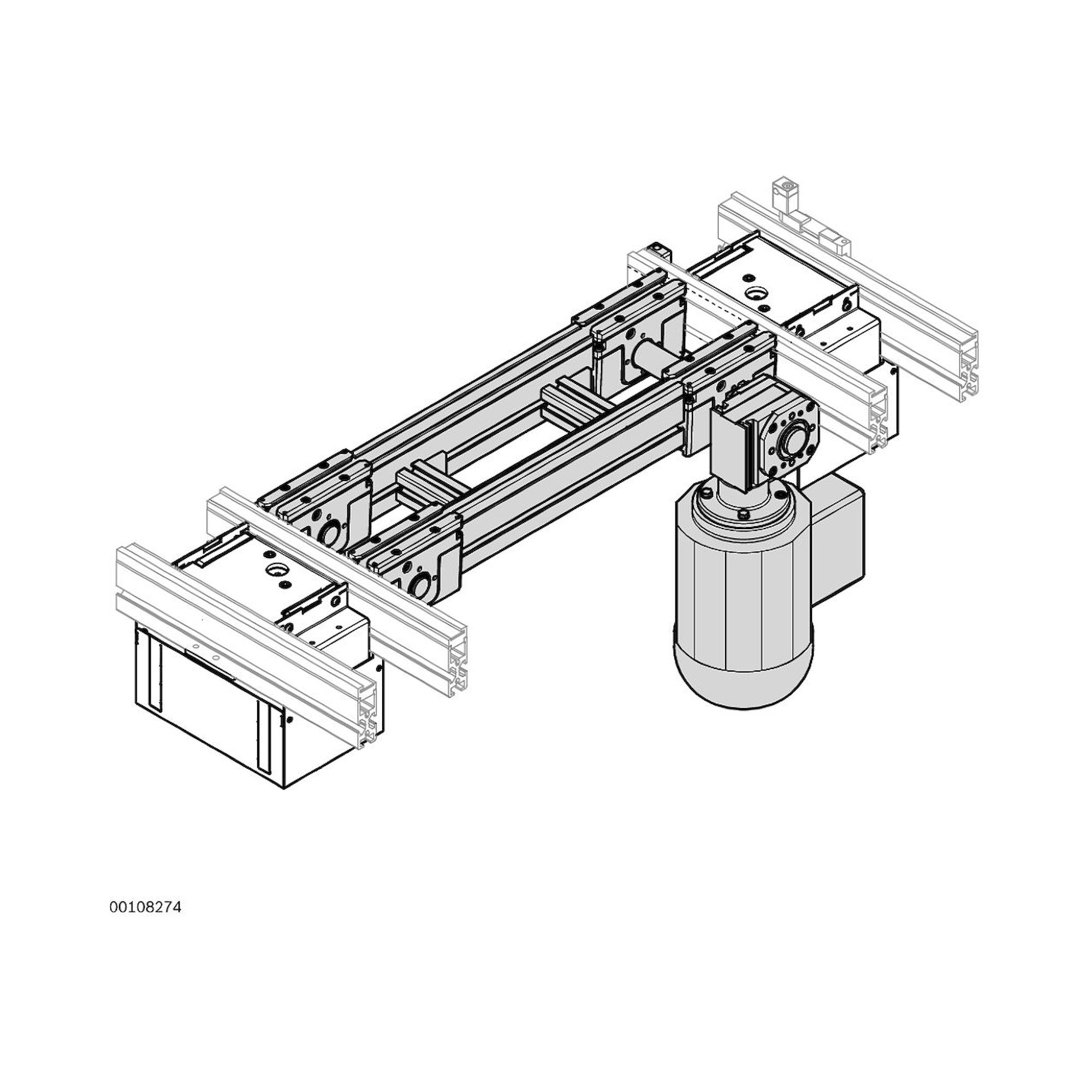

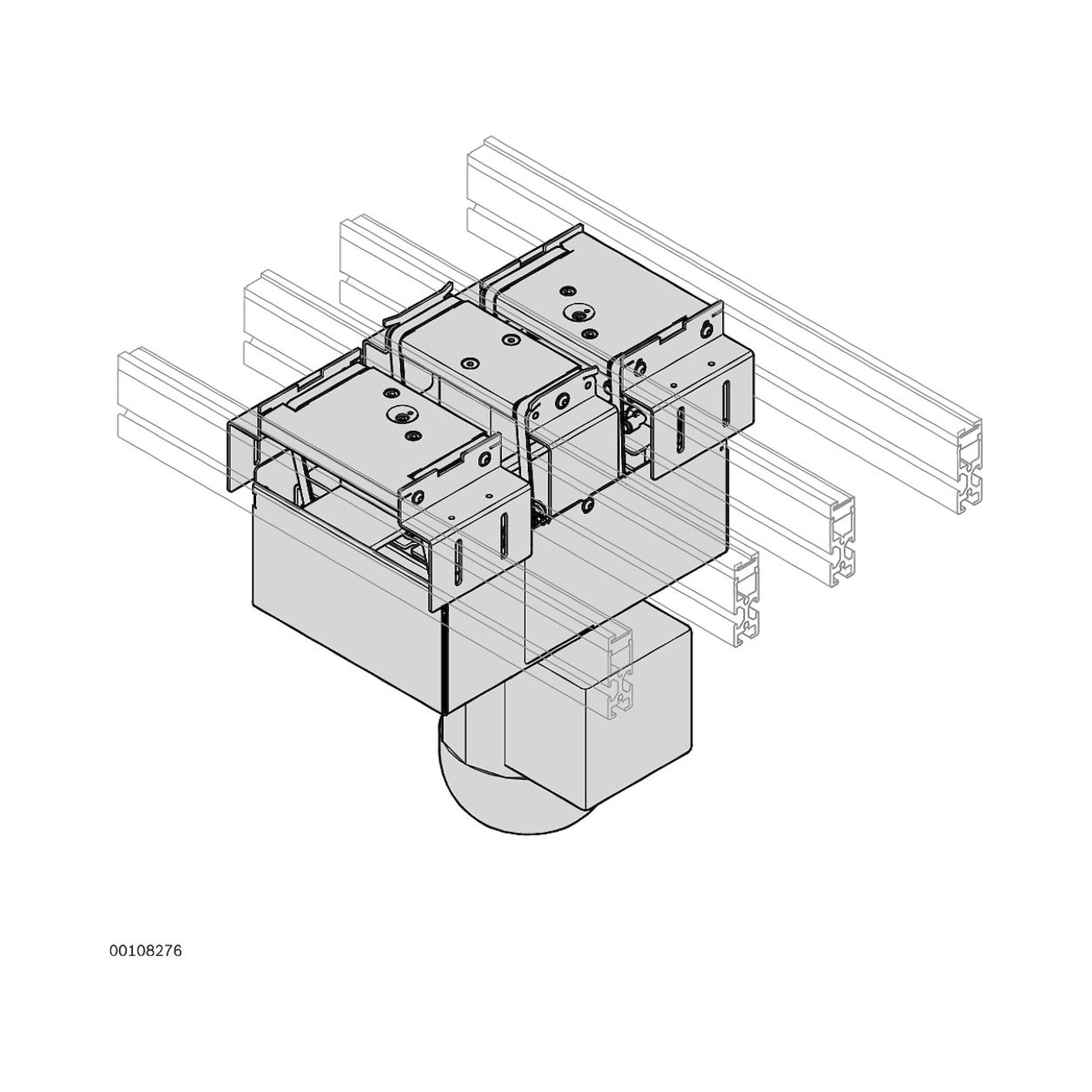

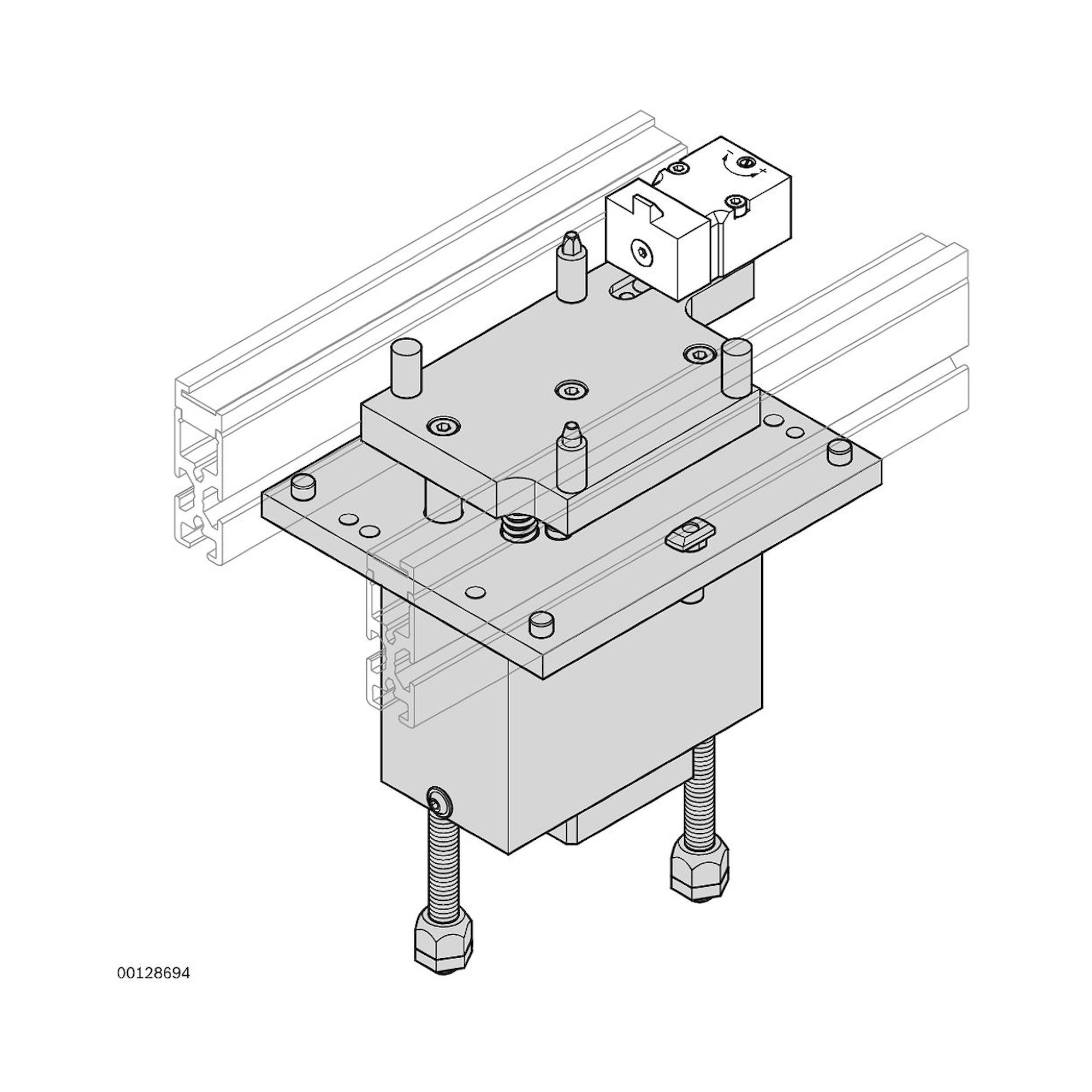

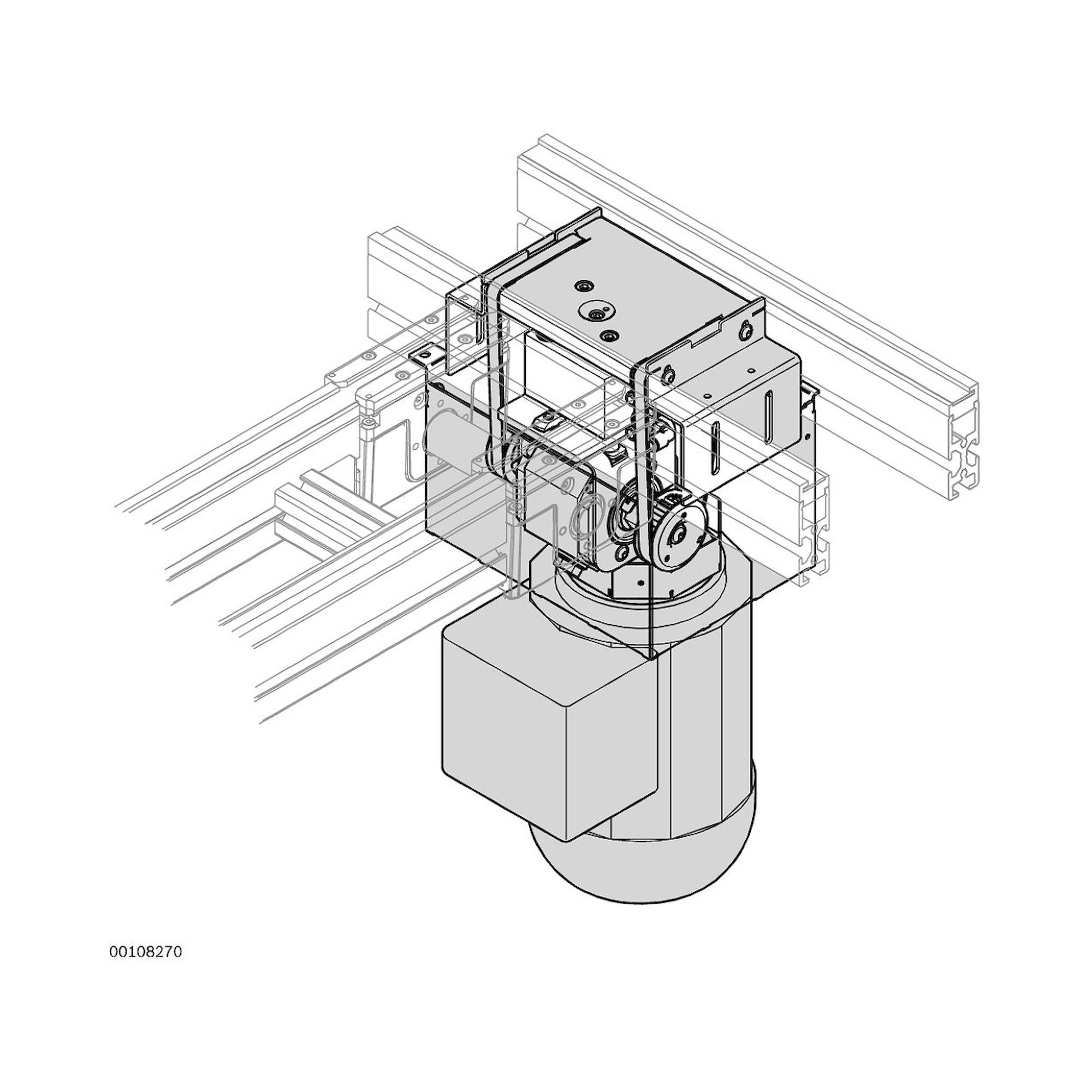

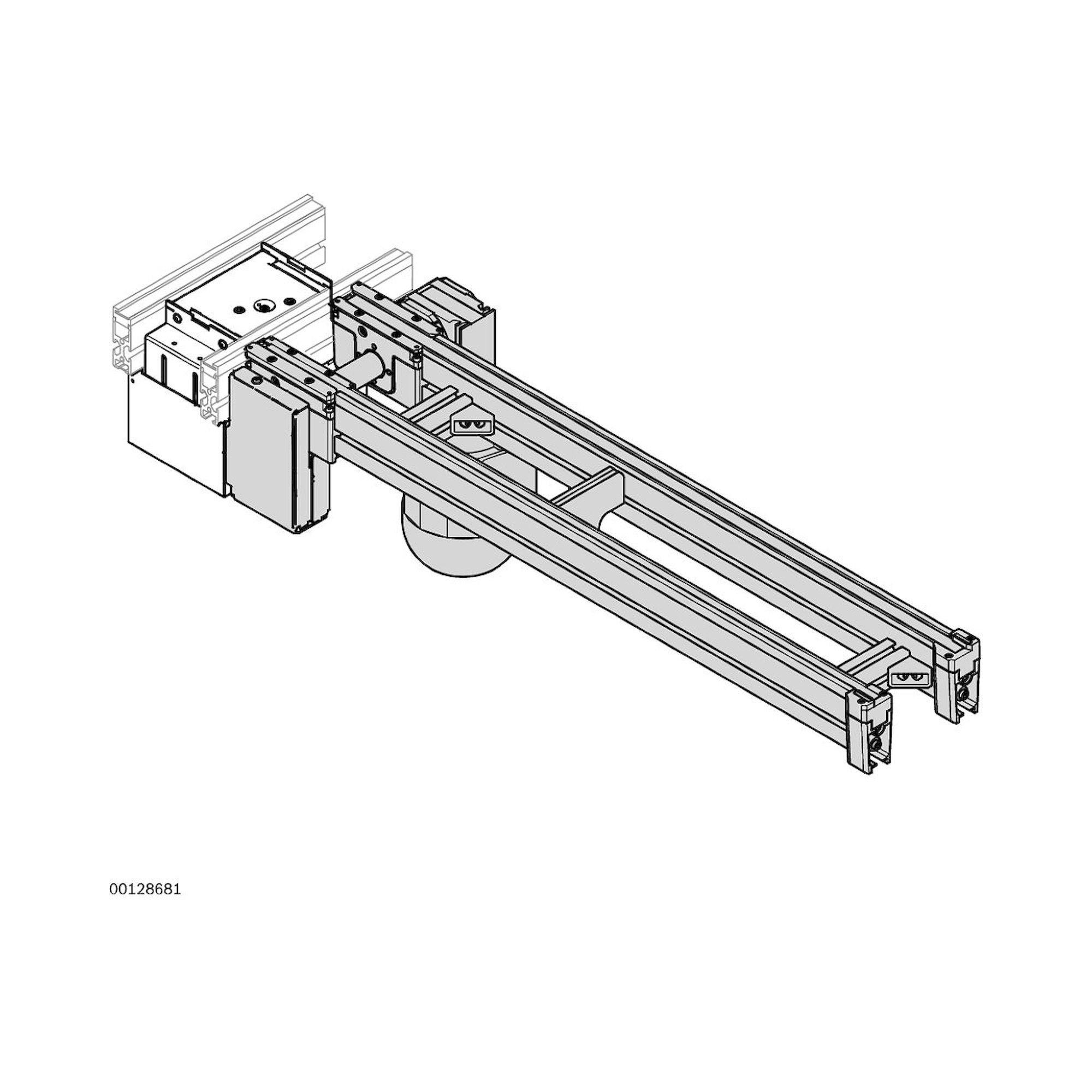

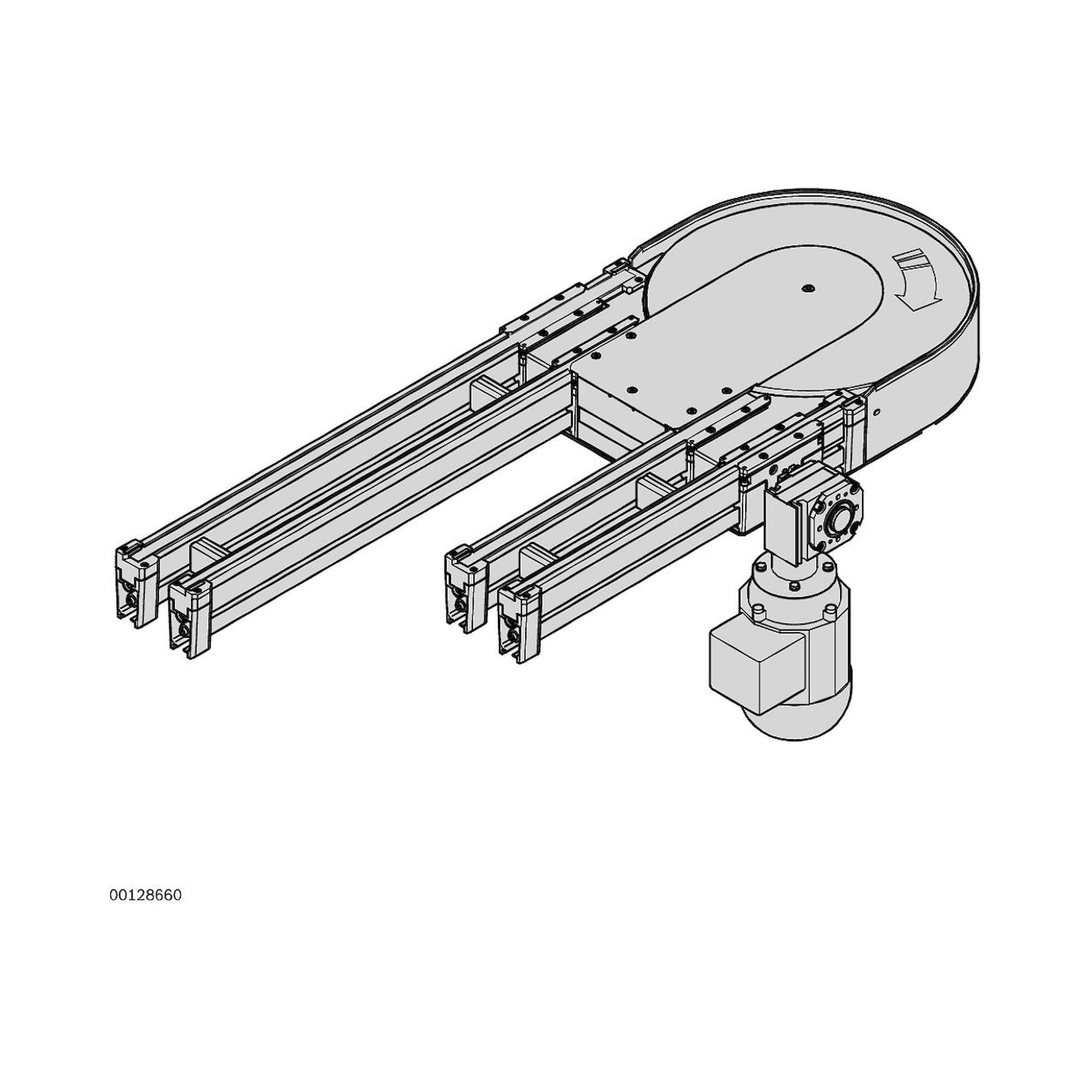

Die Kurvenmodule KU 1 ermöglichen Richtungsänderungen um 90°, 180° oder 360° bei kontinuierlichem Materialfluss, während die statischen Kurven CU 1/90 nur für 90°-Umlenkungen ausgelegt sind. Hubpositioniereinheiten HP 1/P realisieren vertikale Bewegungen mit variablem Hub von 0-50mm oder festem Hub von 15mm zur präzisen Höhenpositionierung von Werkstückträgern. Die elektrischen Querförderbänder EQ 1 unterscheiden sich in den Ausführungen T für Standardtransfer, TE für erweiterte Funktionen und TR für Rückführbetrieb. Hubquereinheiten HQ 1/U kombinieren horizontale Transferbewegung mit vertikaler Positionierung in einer kompakten Baueinheit für komplexe Handhabungsaufgaben.

Welche Installationsanforderungen und Systemkompatibilitäten gelten für das TS 1 Transfersystem?

Das TS 1 System erfordert eine ebene Montagefläche mit Ebenheitstoleranz nach DIN ISO 1101 von ±0,5mm über die gesamte Anlagenlänge sowie eine Druckluftversorgung von 6 bar bei pneumatischen Hubeinheiten. Die elektrischen Komponenten benötigen eine 24V DC Versorgung nach DIN EN 60204-1 mit entsprechender Absicherung über Schutzschalter. Profilabschnitte SP 1 werden mittels T-Nut-Verbindungen nach DIN 6885 gekoppelt, während das Riemenmontagewerkzeug-Set 3842532829 für die fachgerechte Installation der Gurtabschnitte BS 1/M erforderlich ist. Die Systemintegration erfolgt über standardisierte Feldbus-Schnittstellen wie Profinet oder EtherCAT zur Anbindung an übergeordnete Steuerungssysteme.

Welche Schutzart und Betriebstemperaturbereiche gelten für TS 1 Transfersystemkomponenten?

Die elektrischen Komponenten des TS 1 Systems wie Antriebsmodule AS 1 und Querförderbänder EQ 1 erreichen Schutzart IP 65 nach DIN EN 60529 für Staub- und Strahlwasserschutz in industrieller Umgebung. Der Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C bei relativer Luftfeuchtigkeit bis 95% ohne Kondensation entsprechend DIN EN 60068-2. Mechanische Komponenten wie Kurvenmodule KU 1 und Profilabschnitte SP 1 sind für Umgebungstemperaturen von -20°C bis +80°C ausgelegt und erfüllen die Anforderungen der DIN EN ISO 4762 für Festigkeitseigenschaften. Bei pneumatischen Hubeinheiten HP 1 ist ein Betriebsdruck von 4-8 bar bei Medientemperaturen bis +60°C zulässig.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für Bosch Rexroth TS 1 Transfersysteme?

Die präventive Wartung des TS 1 Systems erfordert eine wöchentliche Sichtprüfung der Gurtabschnitte BS 1/M auf Verschleiß und korrekte Spannung sowie eine monatliche Kontrolle der Führungsprofile SP 1 auf Verschmutzung und mechanische Beschädigungen. Antriebsmodule AS 1 benötigen eine halbjährliche Inspektion der Lager und Getriebe nach DIN 31051 mit Schmierstoffwechsel entsprechend Herstellervorgaben. Die elektrischen Komponenten wie Querförderbänder EQ 1 sind jährlich auf ordnungsgemäße Funktion der Sicherheitseinrichtungen nach DIN EN ISO 13849-1 zu prüfen. Pneumatische Hubeinheiten HP 1 erfordern eine jährliche Dichtheitsprüfung nach DIN EN ISO 4414 sowie Austausch der Filtereinsätze in Wartungseinheiten alle 8000 Betriebsstunden oder 12 Monate.
