Transfersystem TS 5

Das Transfersystem Bosch Rexroth TS 5 ist ein Schwerlast-Palettenfördersystem für grosse Werkstückträger. Grundelement ist die TrägerPlatte WT5, verfügbar in fünf Grundformaten von 455x455x12,7 mm bis 845x1.040x12,7 mm. Dämpfer (DA 5/200 und DA 5/1.000), Kupplungen (SW 17), Federelemente und Zwischenplatten sichern den kontrollierten Halt und die genaue Positionierung an jeder Station. Schutzabdeckungen (TS5-OC) in sieben Längen- und zwei Tiefenvarianten (130 mm und 195 mm) schützen die Strecke vor Schmutz und Spänen. Bausätze für Initialisierungs-Dämpfer (SH 2/U-H) und Identifikationssysteme (ID 40) ergänzen das 243-Artikel-Sortiment.

229 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Transfersystem TS 5 richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ TrägerPlatte WT5 - fünf Größen: 455x455 bis 845x1.040 mm, Aluminiumguss, 12,7 mm Stärke

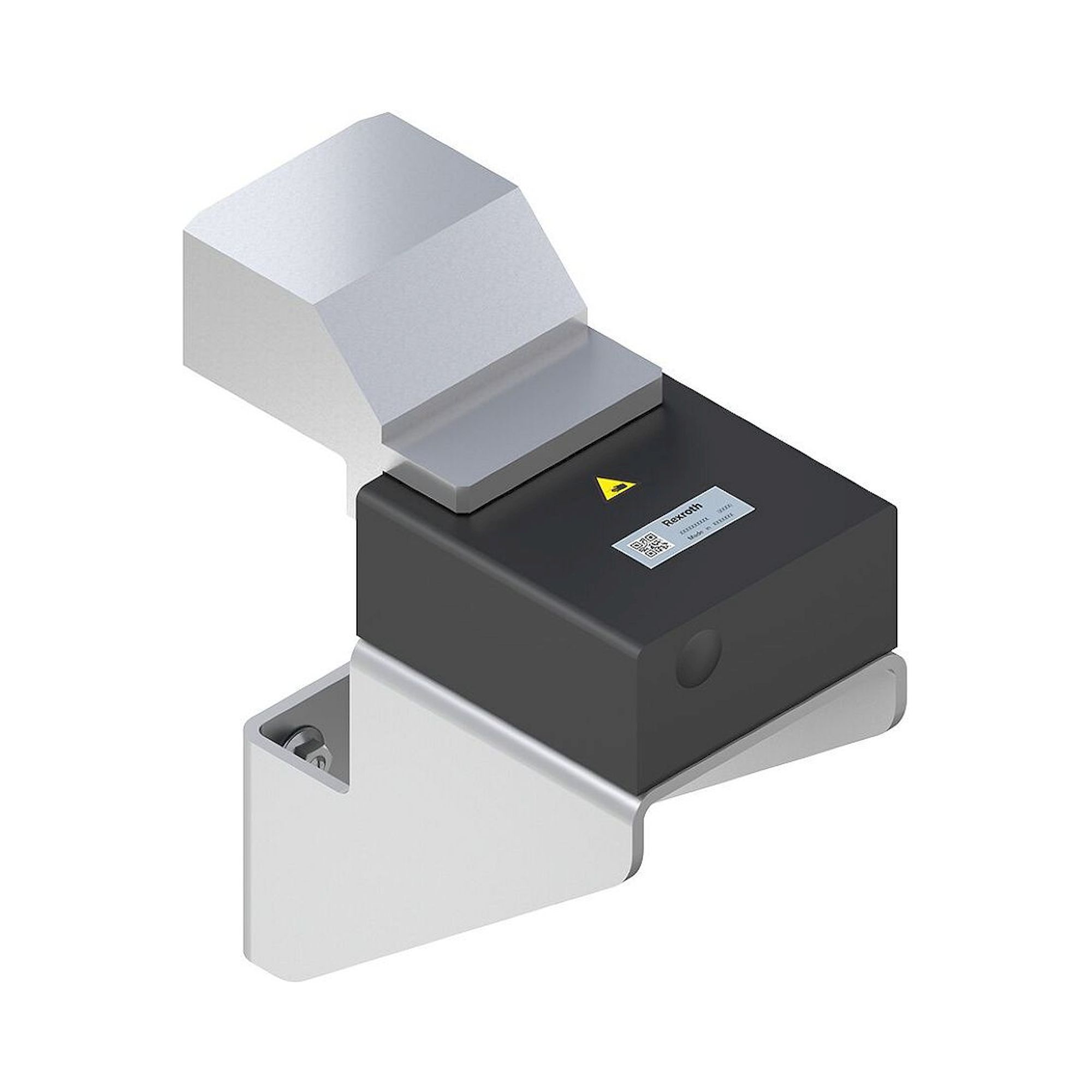

✓ Dämpfer DA 5/200 und DA 5/1.000 - pneumatische Stationsanhaltevorrichtung für weiches Ankuppeln der Trägerplatte

⬡ Schutzabdeckungen TS5-OC - sieben Längen (455-1.040 mm), zwei Tiefen (130/195 mm), auch als FR-Variante

✦ Anbausätze WT5 - für Trägerbreiten 455 mm und 650/845 mm, erweitern die Trägerplattenfunktion

📦 Identifikationssystem ID 40 - Bausatz 3842545140/42 für B=455 und B=650+845, Träger-ID auf der Strecke

✦ Kupplung SW 17 - 3842545160, formschlüssige Verbindung zwischen Trägerplatte und Fördereinheit

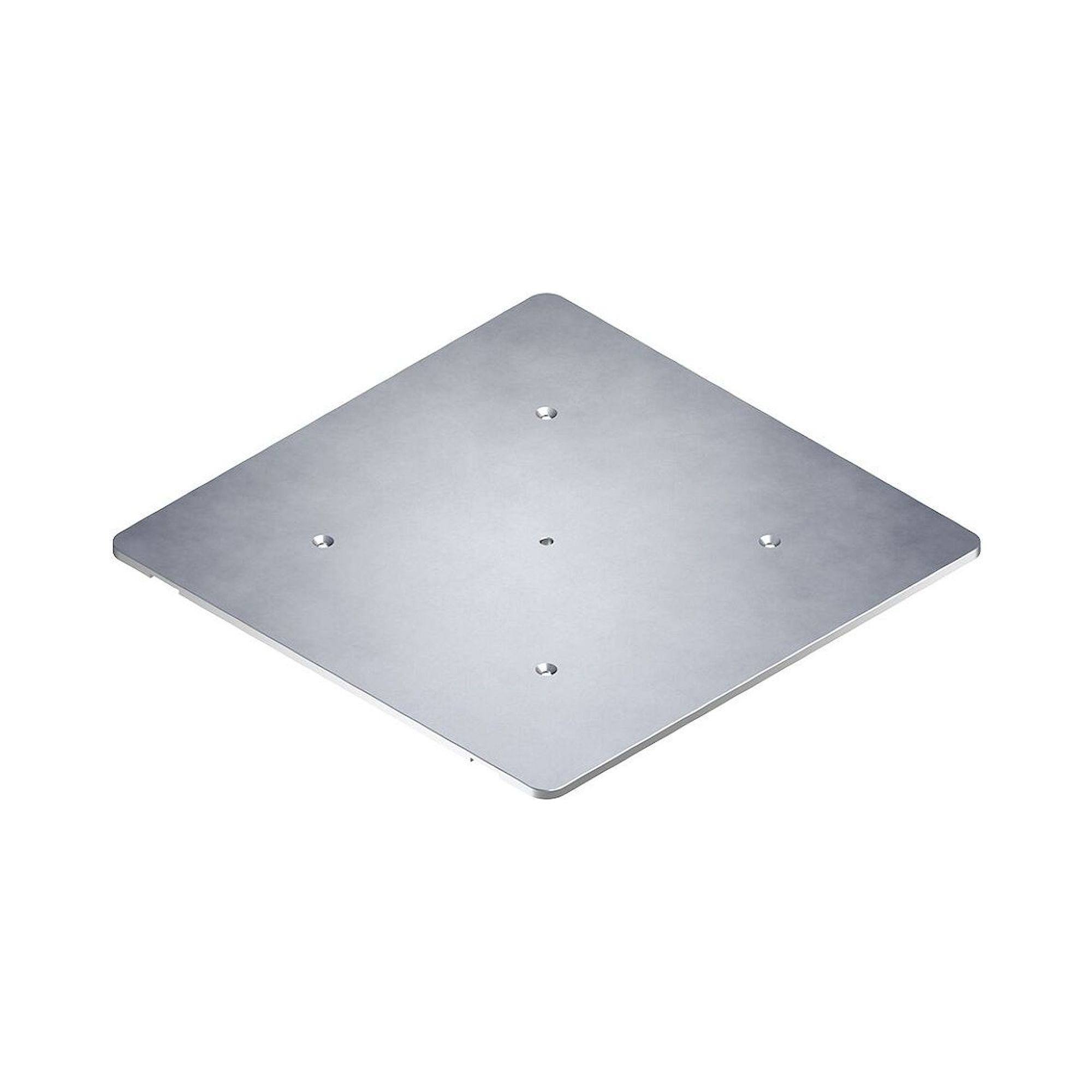

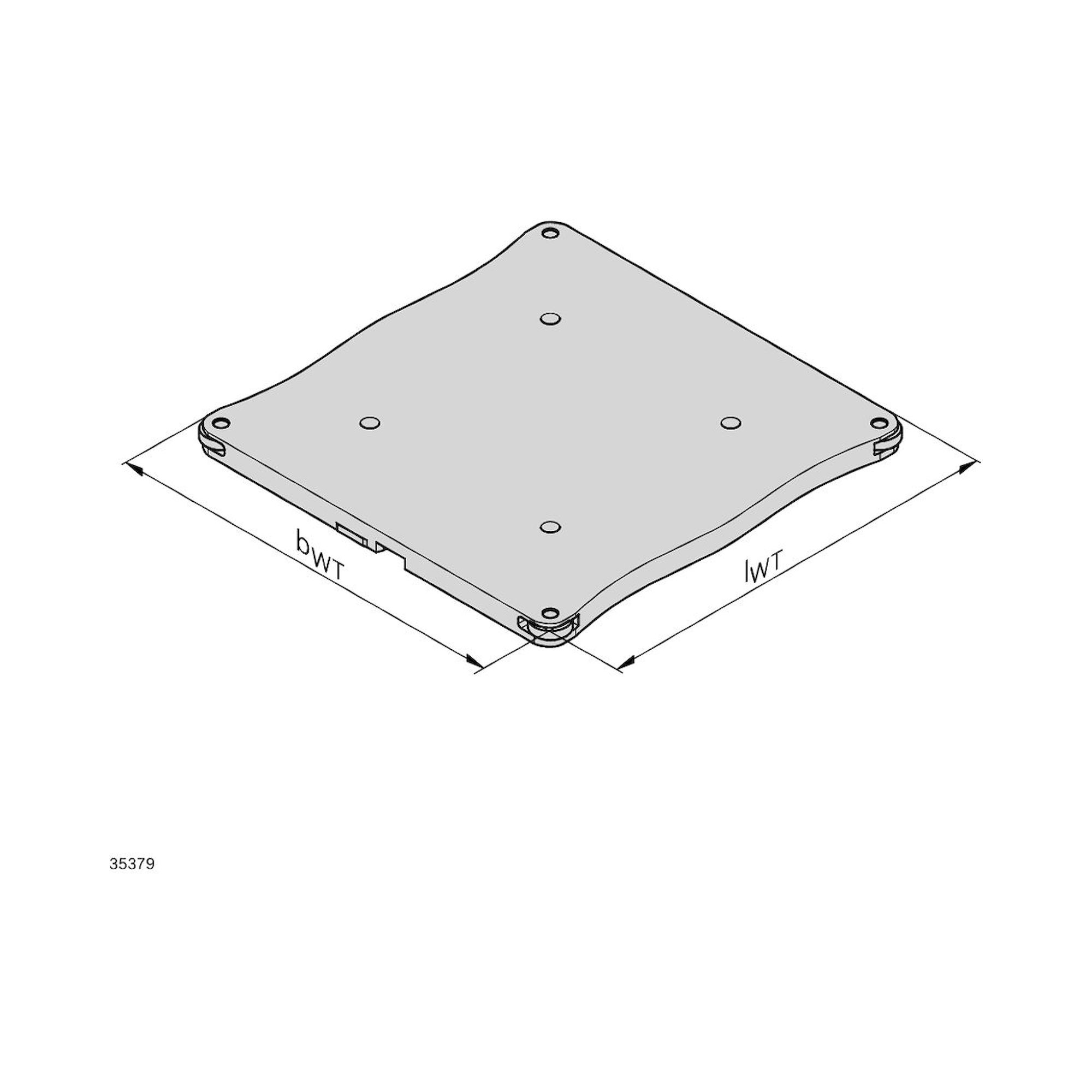

TrägerPlatte WT5 Formate

Artikel	Format (mm)	Stärke
3842545081	455 x 455	12,7 mm
3842545084	455 x 650	12,7 mm
3842545087	650 x 650	12,7 mm
3842545090	650 x 845	12,7 mm
3842545093	845 x 845	12,7 mm
3842545096	845 x 1.040	12,7 mm

Typische Einsatzbereiche

Typische Einsatzbereiche: Montage schwerer Baugruppen in der Automobil- und Nutzfahrzeugindustrie (Motoren, Getriebe, Achsen), Verkettung von CNC-Bearbeitungsstationen und Prüfstrecken für Grossteile, Hauhaltsgeräte-Fertigung mit grossen Gehäuseteilen sowie Sondermaschinenbau mit individuellen Trägerplatten-Aufnahmen auf dem WT5-Grundkörper.

FAQ

Häufige Fragen zu Transfersystem TS 5

Was ist das Bosch Rexroth TS 5 Transfersystem und für welche industriellen Anwendungen wird es eingesetzt?

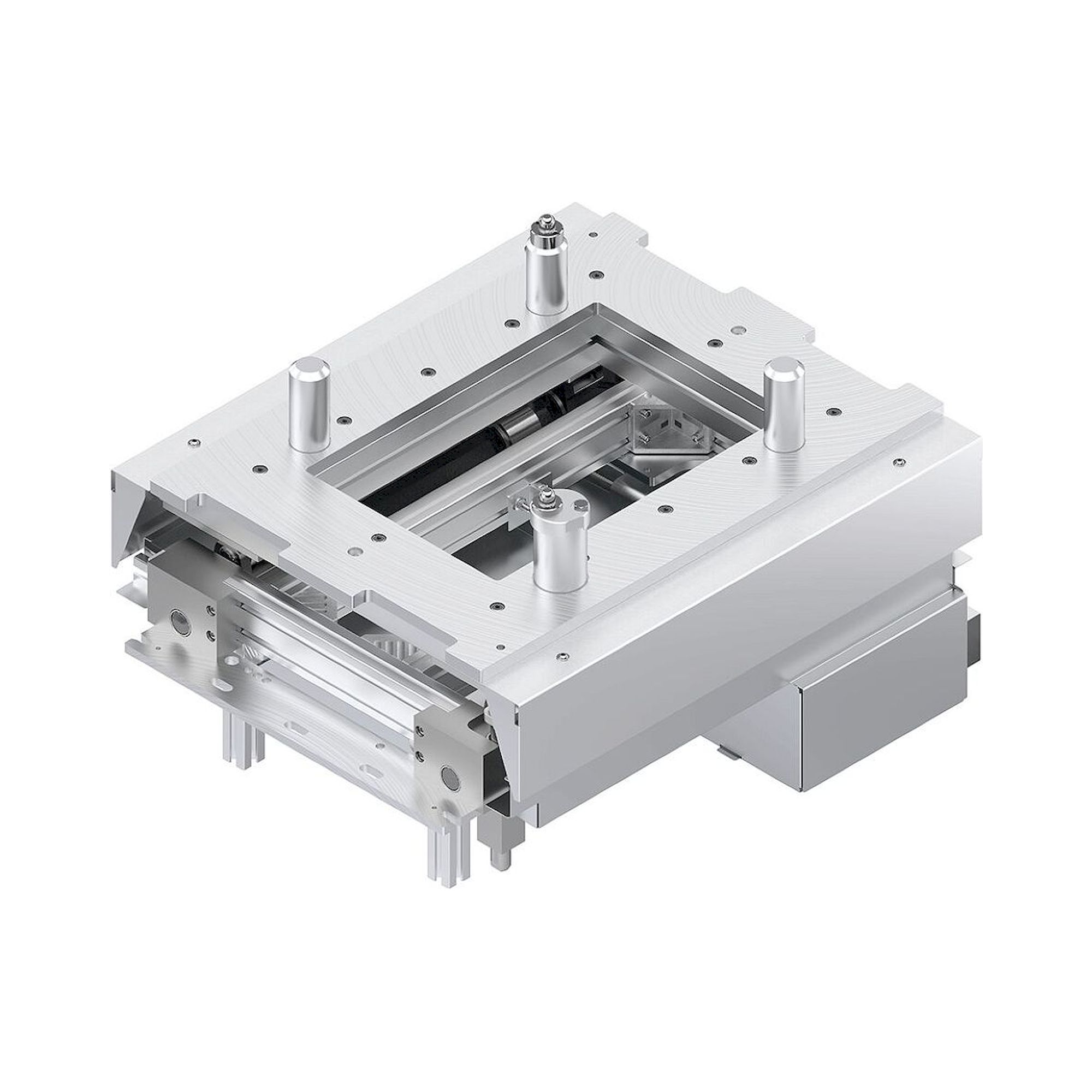

Das Bosch Rexroth TS 5 Transfersystem ist eine modulare Transferlösung für schwere Lasten in industriellen Fertigungsprozessen, bestehend aus Hub-Quereinheiten, Positioniereinheiten und Antriebsbausätzen. Das System ermöglicht präzise Werkstückbehandlung in der Automobilindustrie, Maschinenbau und Elektronikfertigung durch seine robusten Komponenten wie die Hub-Quereinheit HQ 5/XH und Positioniereinheit PE 5/T. Typische Einsatzgebiete umfassen Montagelinien, Prüfstände und automatisierte Fertigungsstraßen mit hohen Taktzeiten und Lastanforderungen bis 50 kg pro Station.

Nach welchen technischen Kriterien wird ein Bosch Rexroth TS 5 Transfersystem ausgewählt?

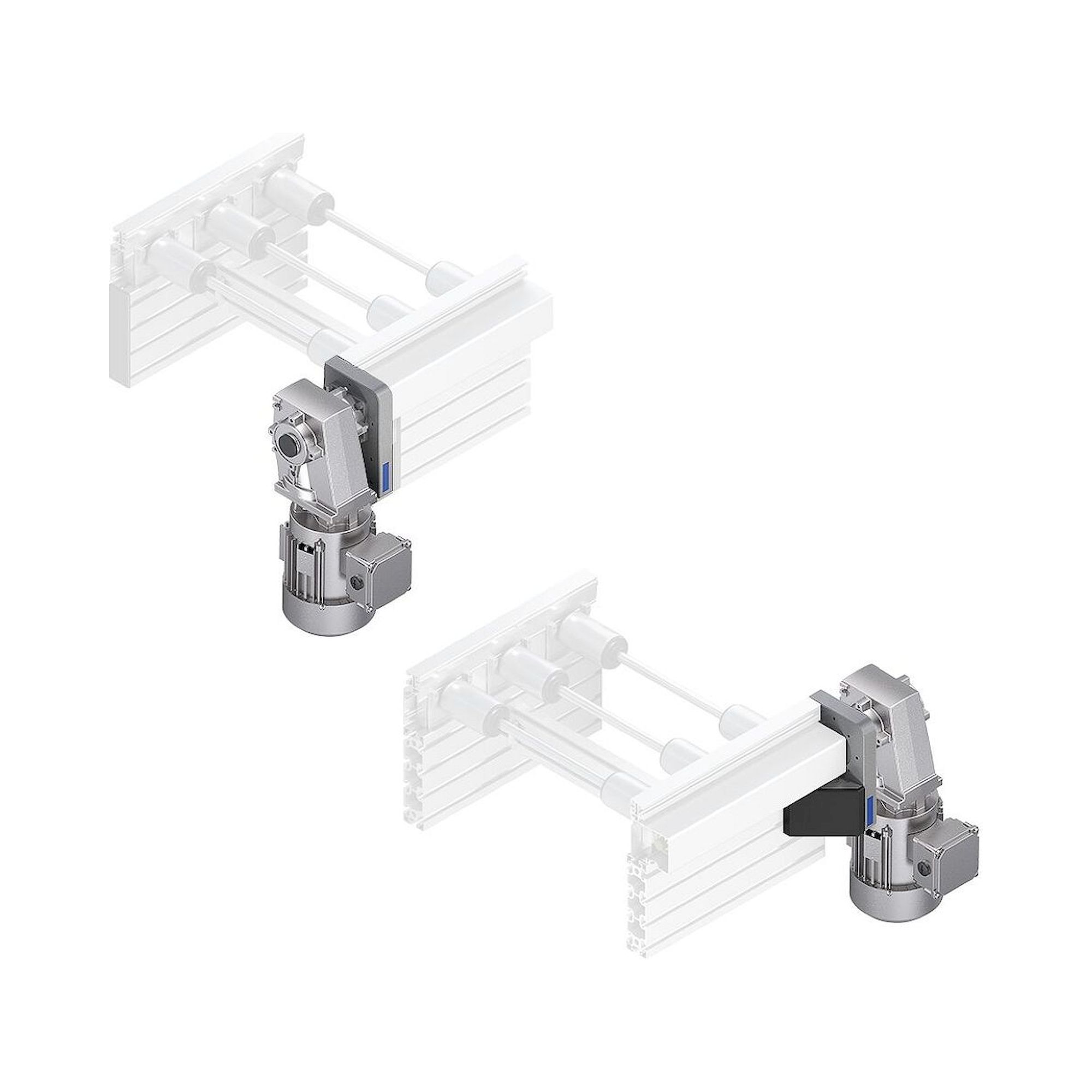

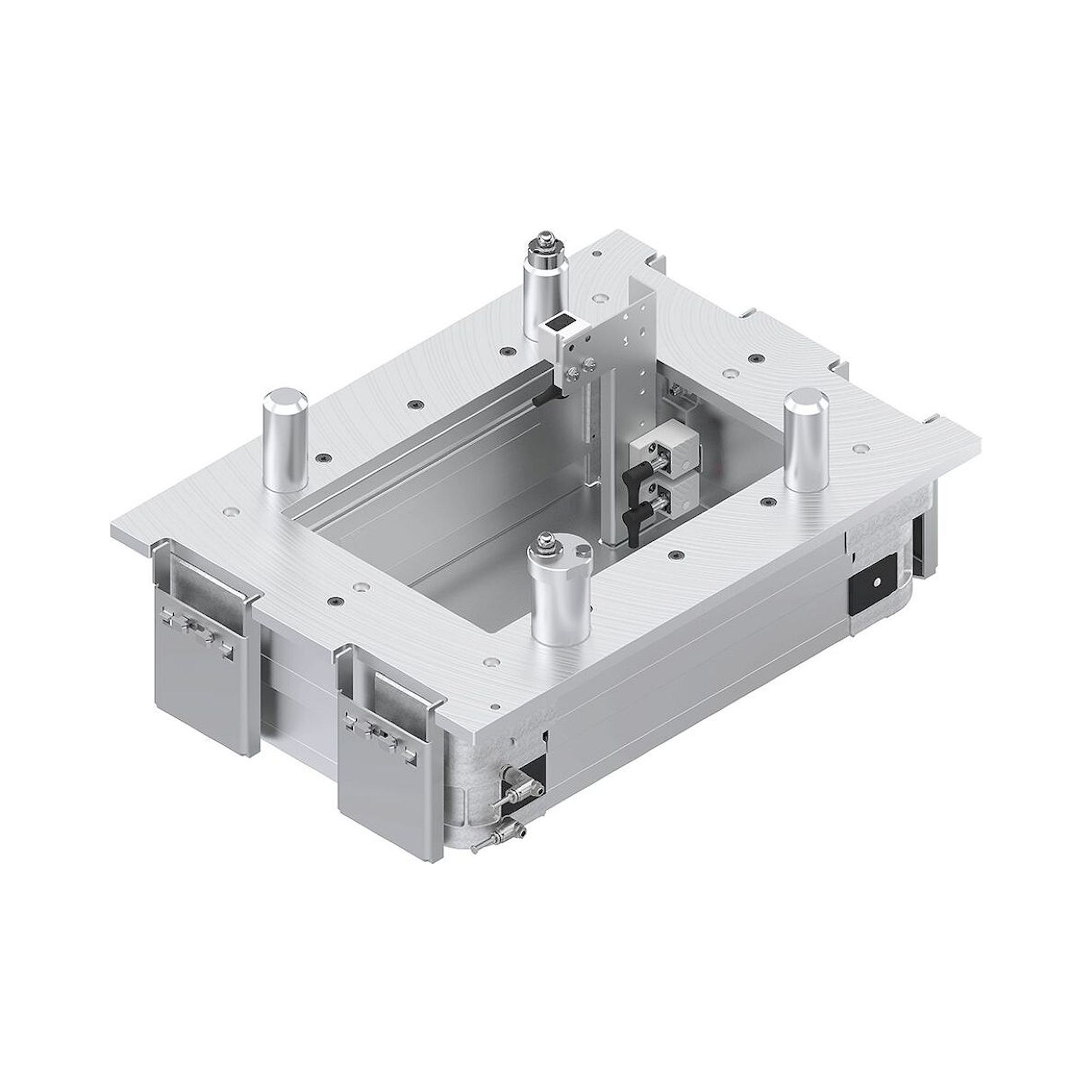

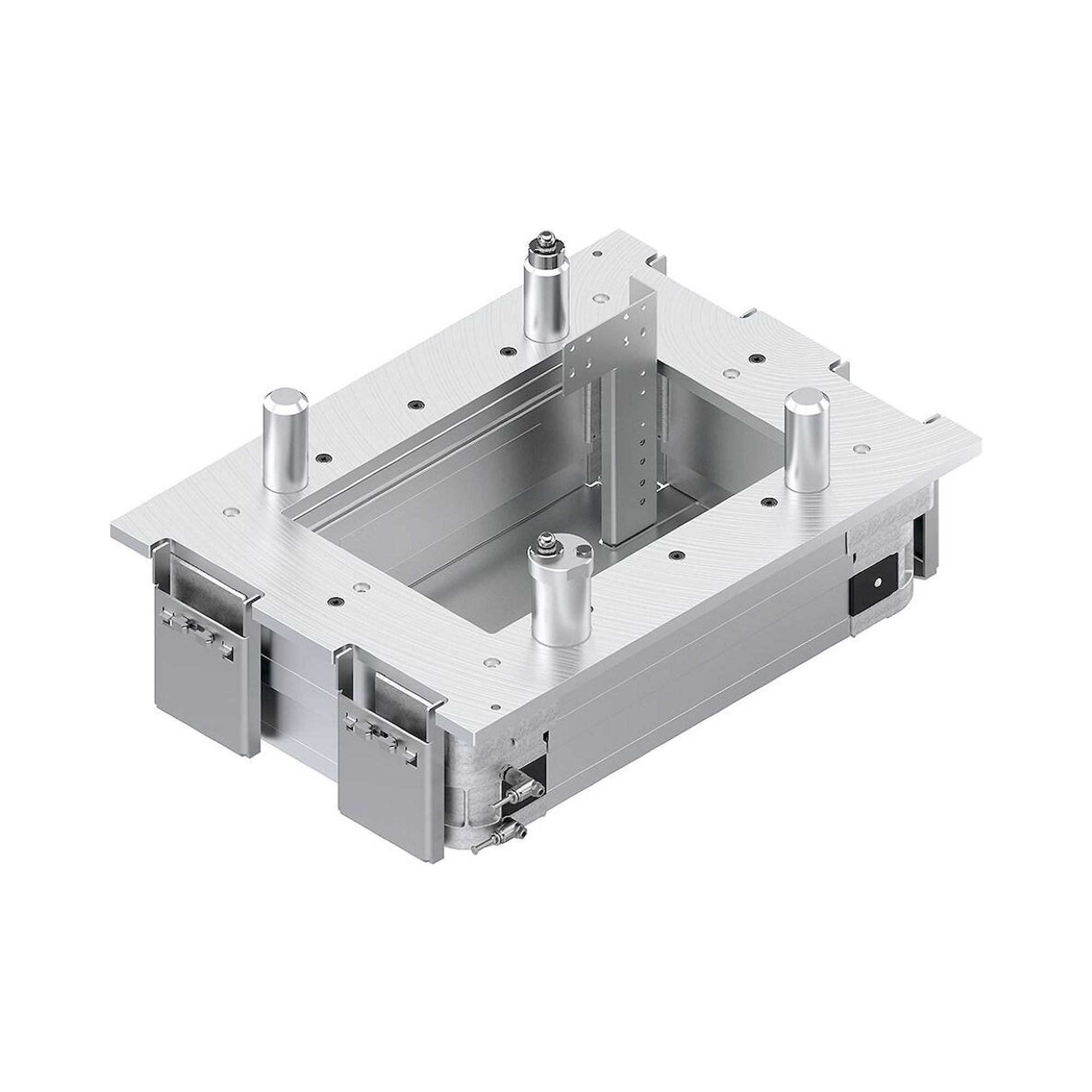

Die Auswahl des TS 5 Systems erfolgt primär nach Traglast, Hub- und Querverfahrweg sowie Taktzeit der Anwendung. Die verfügbaren Trägerplatten WT5 mit Abmessungen 845x1040x19,05 mm definieren den maximalen Arbeitsbereich, während Hub-Quereinheiten wie HQ 5/H für Standardhübe und HQ 5/XH für erweiterte Hübe verfügbar sind. Positioniereinheiten PE 5/L und PE 5/L-T bieten unterschiedliche Verfahrwege für längere Transferstrecken, wobei der Antriebsbausatz AB5 die erforderliche Dynamik und Wiederholgenauigkeit von ±0,1 mm gewährleistet.

Welche DIN- und EN-Normen gelten für Bosch Rexroth TS 5 Transfersysteme?

Bosch Rexroth TS 5 Transfersysteme erfüllen die Maschinenrichtlinie EN ISO 12100 für Maschinensicherheit und DIN EN ISO 13849-1 für sicherheitsbezogene Teile von Steuerungen mit Performance Level bis PLd. Die mechanischen Komponenten entsprechen DIN EN ISO 898 für Festigkeitsklassen der Verbindungselemente und DIN 6885 für Passfederverbindungen. Elektrische Antriebskomponenten des AB5 Bausatzes sind nach DIN VDE 0113 für elektrische Ausrüstung von Maschinen zertifiziert und erfüllen EMV-Anforderungen gemäß EN 61000-6-2 für Störfestigkeit in Industrieumgebungen.

Was sind die Hauptunterschiede zwischen den Hub-Quereinheiten HQ 5/H und HQ 5/XH im TS 5 System?

Die Hub-Quereinheit HQ 5/H (3842998854) bietet Standard-Hubhöhen bis 150 mm für konventionelle Transferaufgaben, während die HQ 5/XH (3842998855) erweiterte Hubhöhen bis 300 mm für Anwendungen mit größeren Werkstückhöhen ermöglicht. Beide Einheiten verwenden identische Querverfahrwege und Anschlussmaße, unterscheiden sich jedoch in der vertikalen Bauhöhe und den erforderlichen Schutzabdeckungen. Die XH-Variante benötigt aufgrund des erweiterten Hubs verstärkte Führungen und längere Kurvenbahnen CU 5/XH für präzise Bewegungsabläufe bei höheren Lasten.

Welche Installationsanforderungen und Systemkompatibilität hat das Bosch Rexroth TS 5?

Das TS 5 System erfordert eine ebene Montagefläche mit Ebenheitstoleranz IT6 und Fundamentverankerung nach DIN EN 1090 für schwere Maschinen. Die Trägerplatten WT5 werden über T-Nut-Verbindungen nach DIN 650 befestigt und sind kompatibel mit Bosch Rexroth Aluminiumprofilen der Serie 45x45. Elektrische Anschlüsse erfolgen über M12-Rundsteckverbinder nach DIN EN 61076 mit IP67 Schutzart, während pneumatische Versorgung über Kupplungen nach DIN ISO 4414 bei Betriebsdruck 6 bar erfolgt. Die Systemintegration in übergeordnete SPS-Steuerungen ist über PROFINET oder EtherCAT Feldbusse möglich.

Welche Schutzart und Betriebstemperaturen sind für das Bosch Rexroth TS 5 spezifiziert?

Das Bosch Rexroth TS 5 Transfersystem ist für Schutzart IP54 nach DIN EN 60529 ausgelegt und arbeitet zuverlässig im Temperaturbereich von +5°C bis +40°C Umgebungstemperatur. Die Schutzabdeckungen wie OC845X1040VE300/1000 gewährleisten Staubschutz und Spritzwasserschutz in Industrieumgebungen, während die mechanischen Komponenten Temperaturen bis +60°C kurzfristig tolerieren. Bei pneumatischen Antrieben ist der Betriebsdruckbereich auf 4 bis 8 bar bei maximaler Luftfeuchtigkeit 85% nicht kondensierend spezifiziert, wobei die Antriebskomponenten nach DIN ISO 8573 aufbereitete Druckluft benötigen.

Welche Wartungsintervalle und Inspektionszyklen gelten für das Bosch Rexroth TS 5?

Das TS 5 System erfordert wöchentliche Sichtprüfung der Führungen und Schutzabdeckungen sowie monatliche Überprüfung der Schmierung nach DIN 51502 mit Lithium-Seifenfett NLGI Klasse 2. Die Positioniereinheiten PE 5 und Hub-Quereinheiten benötigen alle 2000 Betriebsstunden eine Inspektion der Kugelgewindetriebe und Linearführungen durch qualifiziertes Fachpersonal. Pneumatikkomponenten sind alle 8000 Betriebsstunden oder jährlich zu prüfen, wobei Dichtungen und Filter nach Herstellervorgaben zu tauschen sind. Die erwartete Lebensdauer beträgt bei bestimmungsgemäßem Gebrauch 10 Jahre oder 20 Millionen Zyklen unter Nennlast.
