Automatisches Baunivellier 20-fach, 2,5 mm je km Doppelnivellement - Leica NA320

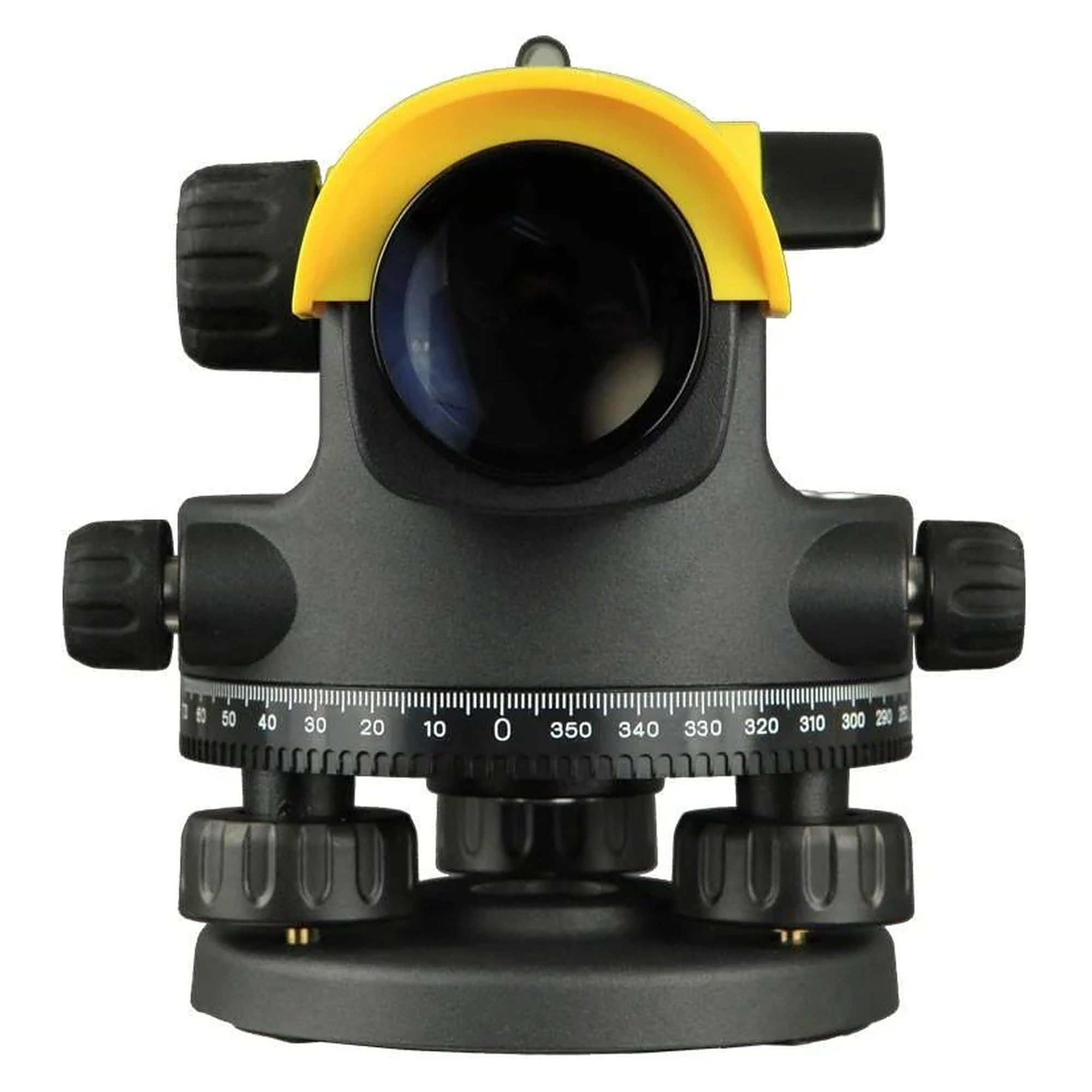

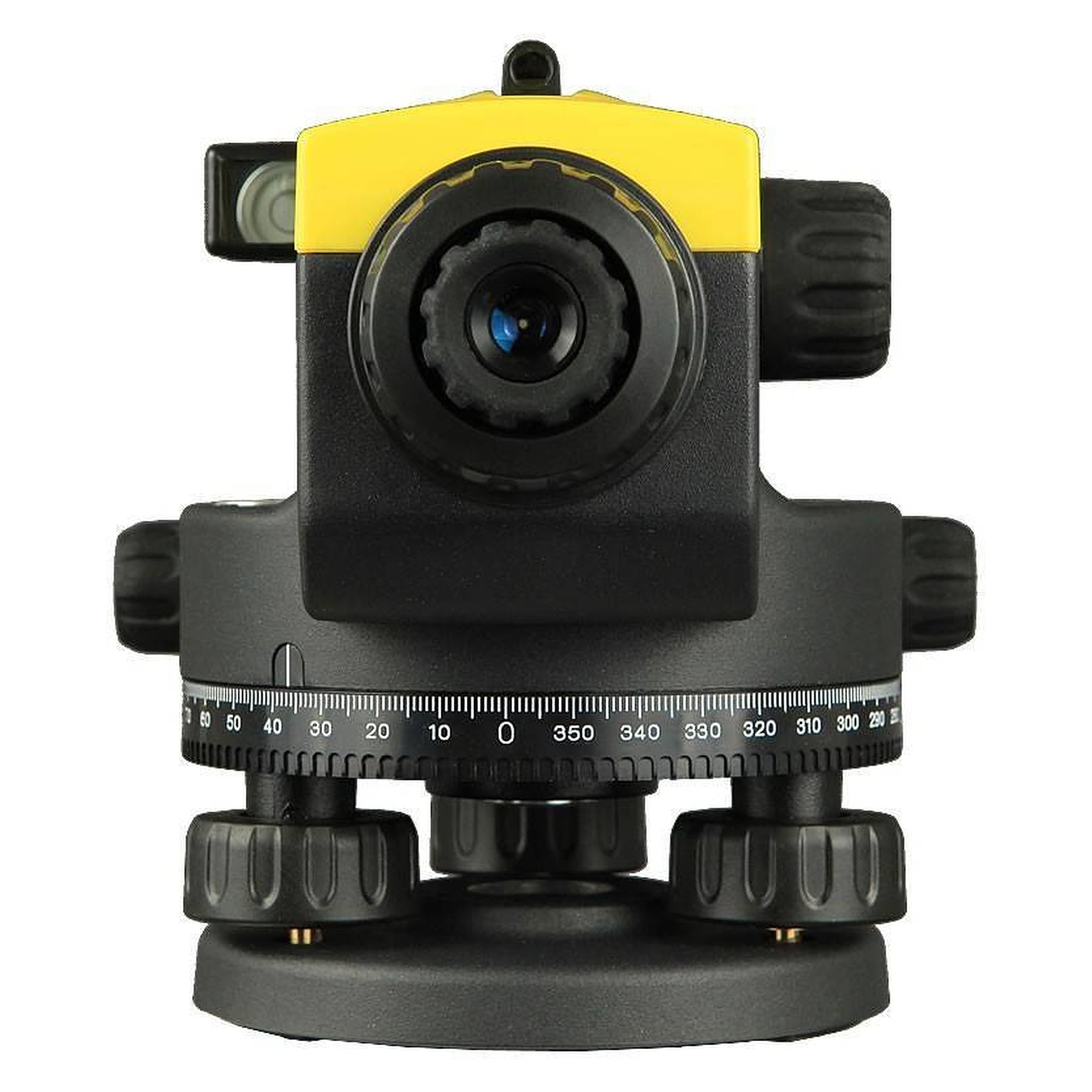

Höhen auf der Baustelle zu übertragen kostet Zeit, wenn das Instrument nach jedem Standortwechsel neu justiert werden muss. Das automatische Nivellier NA320 von Leica Geosystems stellt die Ziellinie über einen luftgedämpften Kompensator mit ±15 Winkelminuten Arbeitsbereich selbsttätig waagerecht ein, die Einstellgenauigkeit liegt unter 0,5 Winkelsekunden. Nach dem groben Einspielen der Dosenlibelle ist das Gerät messbereit.

Vorteile

• Standardabweichung von 2,5 mm je Kilometer Doppelnivellement nach ISO 17123-2, ausreichend für Aushub, Fundamente und Geländeaufnahme im Hochbau.
• 20-fache Vergrößerung bei 36 mm Objektivöffnung, die Latte bleibt auch bei mittleren Zielweiten sicher ablesbar.
• Kürzeste Zielweite unter 1,0 m ab Instrumentenachse, damit sind auch enge Baugruben und Innenräume messbar.
• Multiplikationsfaktor 100, die Distanz zur Latte lässt sich direkt über die Strichplatte abgreifen, ohne zusätzliches Messband.
• Schutzart IP54 nach IEC 60529 gegen Staub und Spritzwasser, Betriebstemperatur von -20 °C bis +40 °C.
• Horizontalkreis mit 360 Grad in 1-Grad-Schritten für einfache Winkelabsteckung ohne zweites Gerät.

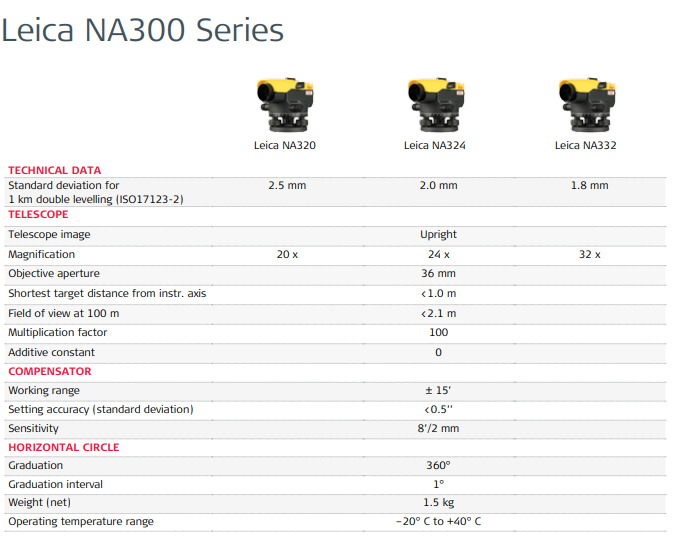

Technische Daten

Einsatzbereiche

Höhenübertragung im Rohbau, Setzen von Meterrissen und Kontrolle von Schalungshöhen. Aushub und Grabenbau, wo Sohlhöhen laufend geprüft werden. Straßen- und Wegebau mit Längs- und Querprofilen. Geländeaufnahme und einfache Absteckung über den Horizontalkreis. Innenausbau, wo die kurze Zielweite unter 1,0 m das Arbeiten in engen Räumen erlaubt.

Kompatibilität und Lieferumfang

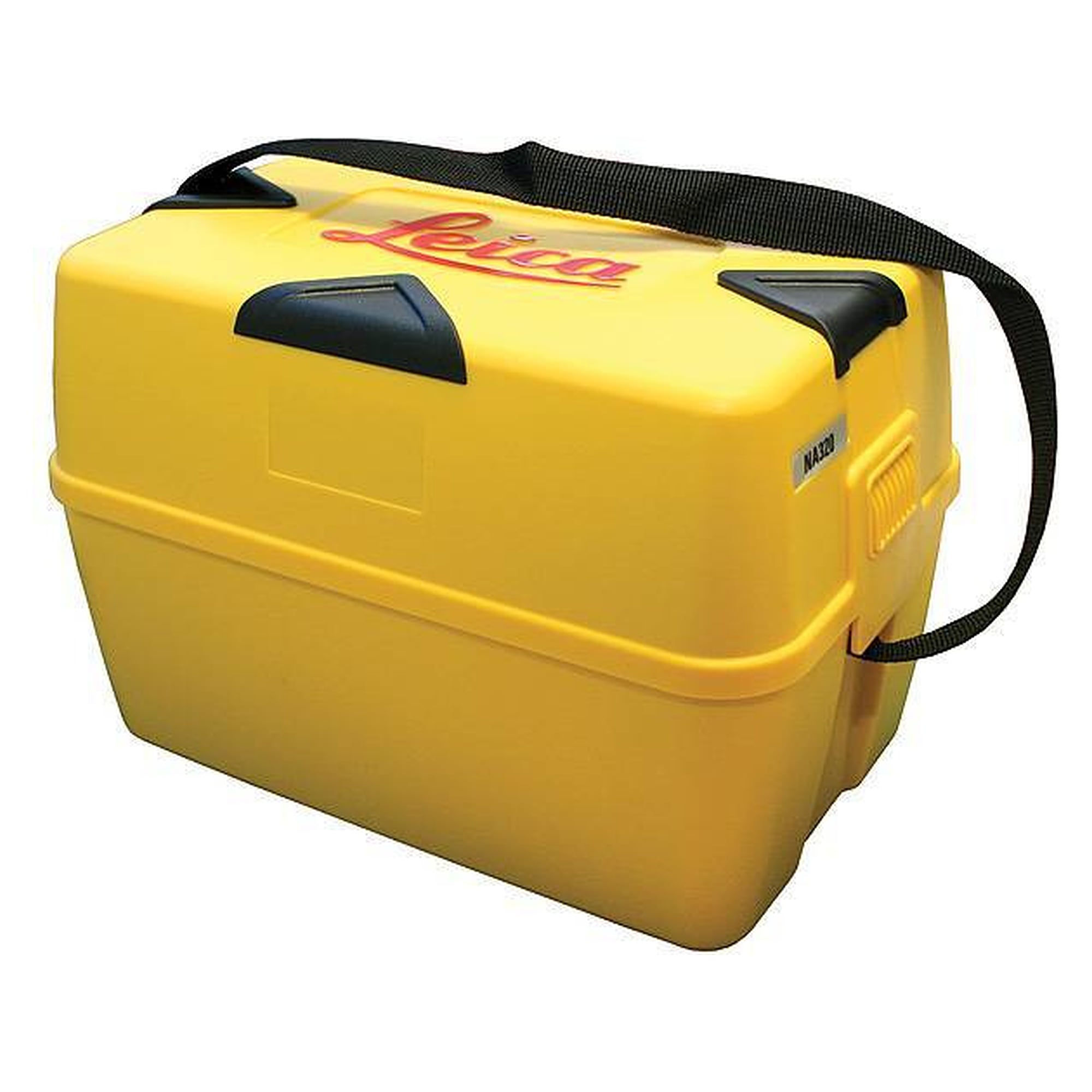

Das NA320 arbeitet mit handelsüblichen Nivellierlatten und passt über das 5/8-Zoll-Gewinde auf gängige Bau- und Vermessungsstative. Der Lieferumfang umfasst das automatische Nivellier NA320, den Transportkoffer, die Gebrauchsanweisung als CD in 29 Sprachen, einen Inbusschlüssel, einen Justierschlüssel und die Kundeninformation. Stativ und Nivellierlatte gehören nicht zum Lieferumfang.

Normen, Herkunft und Kennzeichnung

Die Genauigkeitsangabe folgt ISO 17123-2 für Nivelliere, die Schutzart wird nach IEC 60529 geprüft. Originalgerät von Leica Geosystems, Ursprungsland China, Zolltarifnummer 9015301000, EAN 7640110695968. Das Gerät arbeitet rein optisch und enthält keine Batterie.
