Nivellier-Set 20-fach mit Aluminiumstativ GST103 und Teleskoplatte 5 m - Leica NA320

Höhen abstecken, Schalungen kontrollieren, Gefälle prüfen, dafür braucht es Nivellier, Stativ und Latte. Dieses Set liefert alle drei Teile aufeinander abgestimmt. Das Leica NA320 erreicht nach ISO 17123-2 eine Standardabweichung von 2,5 mm auf 1 km Doppelnivellement und arbeitet mit 20-facher Vergrößerung.

Vorteile

• Sofort einsatzbereit, Nivellier, Aluminiumstativ GST103 und Teleskoplatte CLR102 mit 5 m Länge liegen im Set. Es fehlt kein Teil, das sonst separat bestellt werden müsste.
• 2,5 mm Standardabweichung je Kilometer Doppelnivellement nach ISO 17123-2 bei 20-facher Vergrößerung. Für Aushub, Gründungen und Entwässerung reicht diese Genauigkeit sicher aus.
• Kompensator mit plus/minus 15 Winkelminuten Arbeitsbereich und 0,5 Bogensekunden Einspielgenauigkeit. Nach dem Einspielen der Dosenlibelle stellt sich die Ziellinie selbst waagerecht.
• Kürzeste Zielweite unter 1,0 m ab Instrumentenachse, damit sind auch Messungen im Graben, im Schacht und in engen Räumen möglich.
• Horizontalkreis mit 360-Grad-Teilung und 1-Grad-Intervall für das Abstecken rechter Winkel, dazu Multiplikationskonstante 100 für die optische Distanzbestimmung über die Distanzstriche.
• Schutzart IP54 nach IEC 60529 und Betrieb von -20 °C bis +40 °C, das Instrument bleibt bei Staub, Regen und Frost einsatzfähig.

Technische Daten

Einsatzbereiche

Erdbau und Aushub, Gründungen und Fundamente, Kanal- und Leitungsbau, Straßen- und Wegebau, Garten- und Landschaftsbau, Höhenkontrolle im Rohbau sowie Gefällemessungen bei Entwässerungen.

Kompatibilität und Lieferumfang

Das Nivellier passt auf jedes Stativ mit 5/8-Zoll-Zentralschraube, also auch auf Kugelkopfstative. Die Latte CLR102 trägt vorn eine E-Teilung und hinten eine Millimeterteilung, die Sektionen werden mit Knopfverschlüssen gesichert. Der Lieferumfang umfasst:

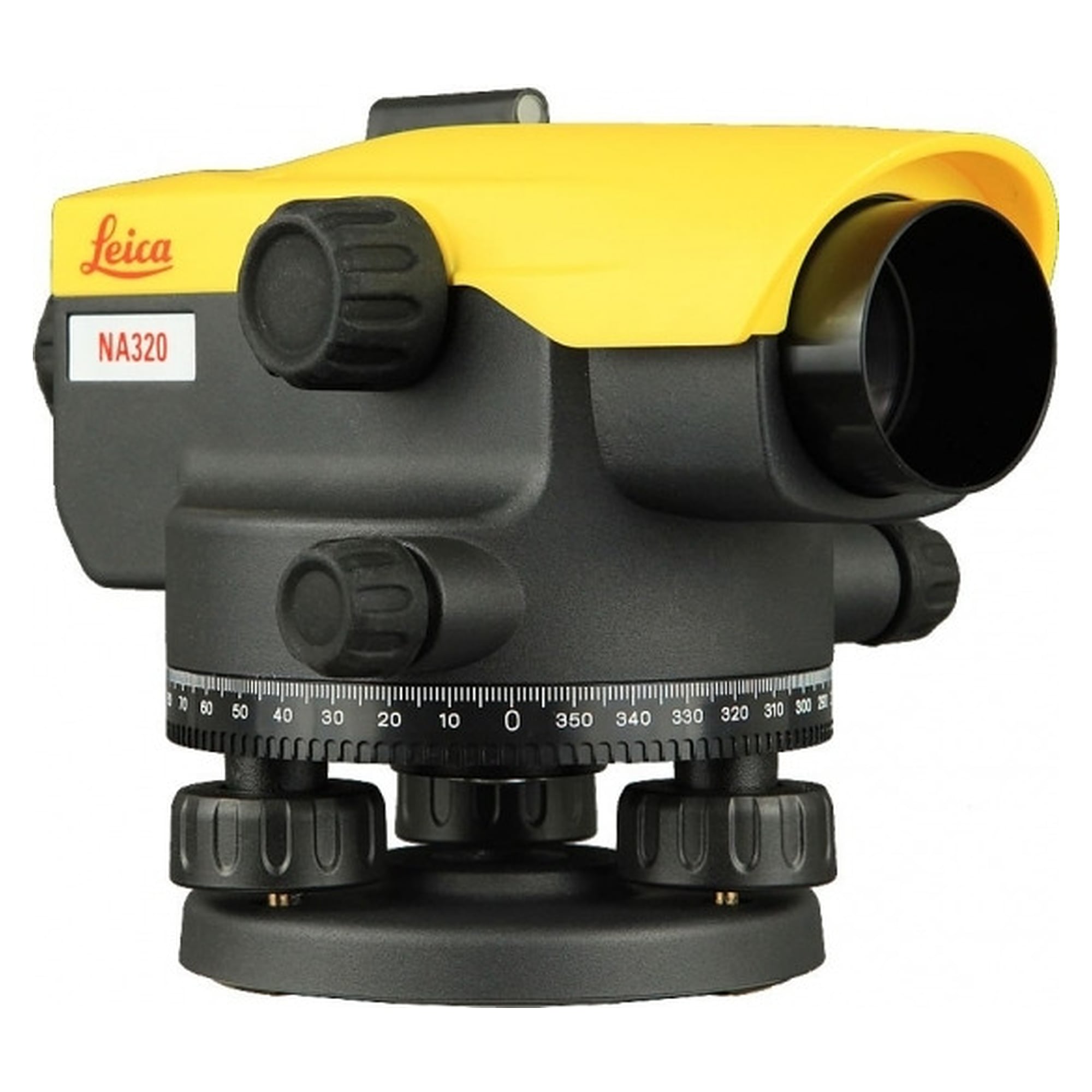

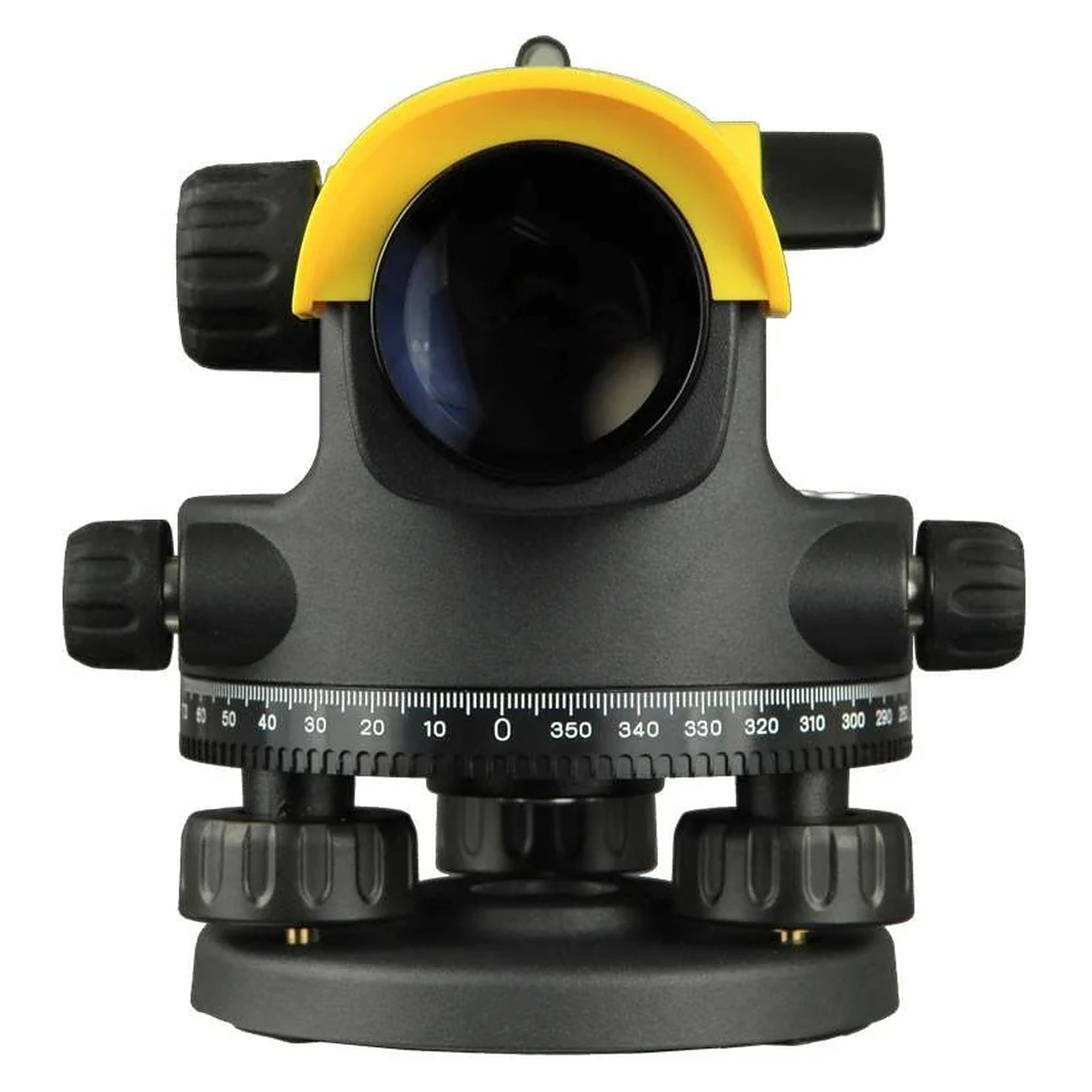

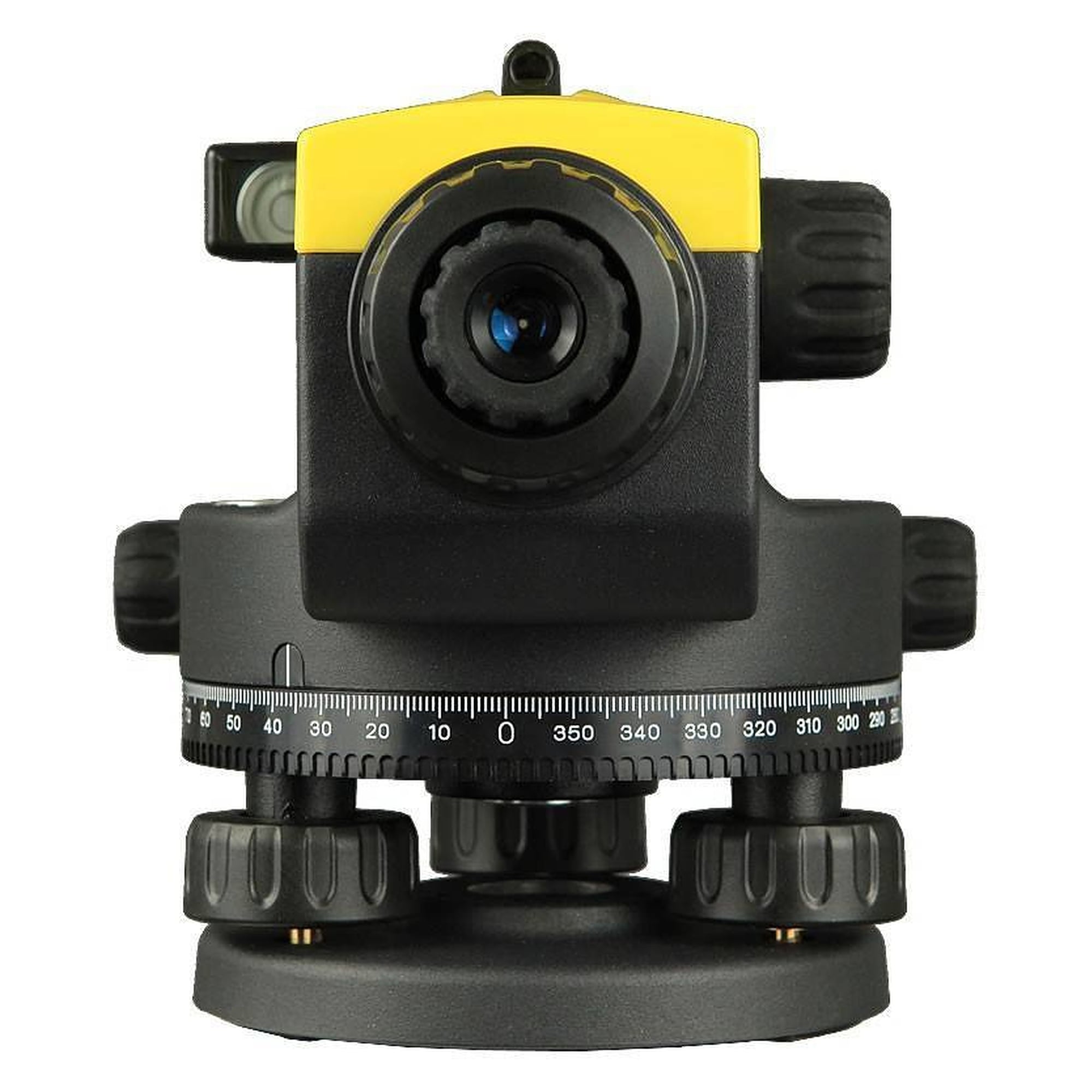

• Leica NA320 Nivellier, 360 Grad (Materialnummer 840381), 1 Stück
• Leica GST103 Aluminiumstativ mit Traggurt (Materialnummer 726833), 1 Stück
• Leica CLR102 Teleskoplatte 5 m, 4-teilig (Materialnummer 727588), 1 Stück

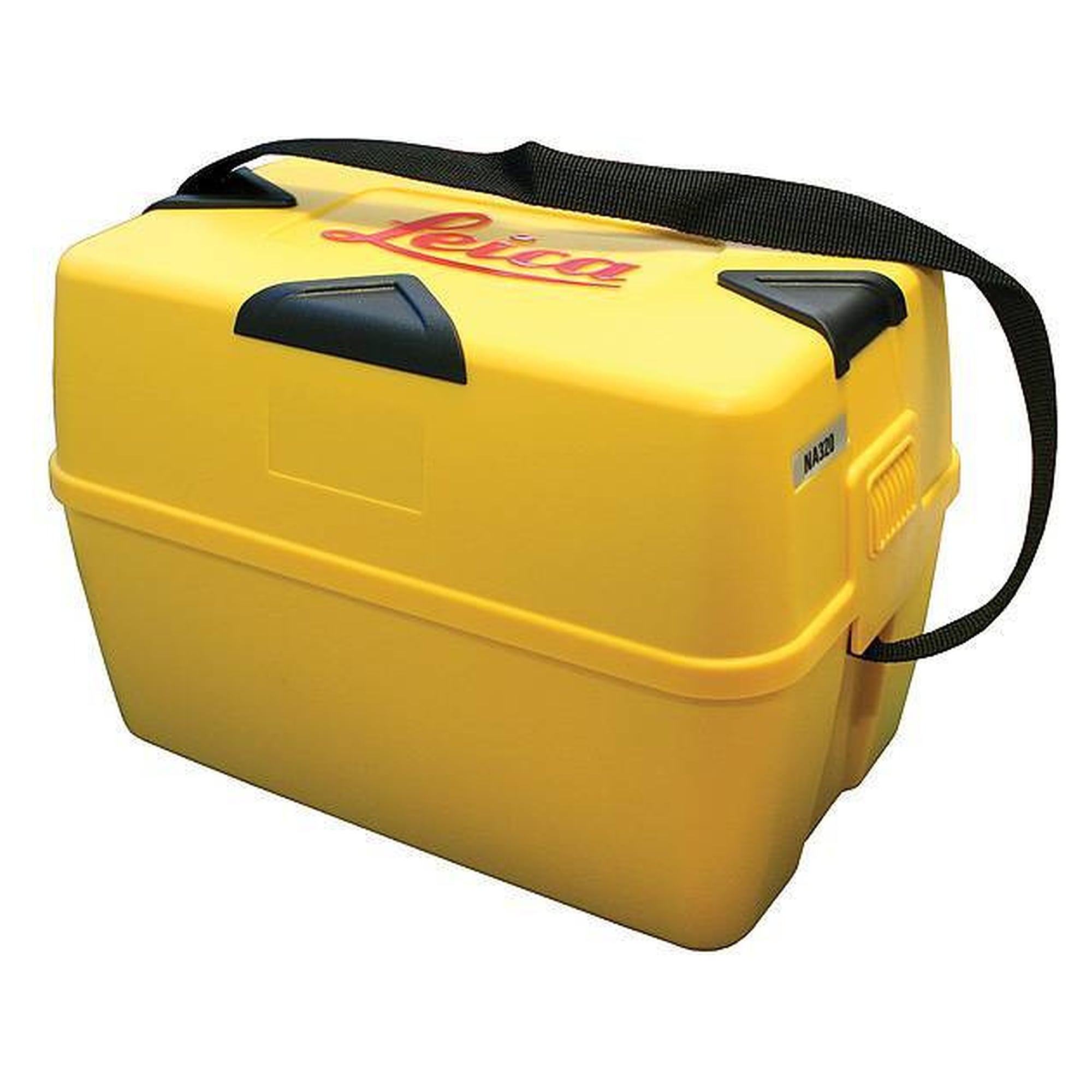

Ergänzend liefert Leica Geosystems Latten in anderen Längen, Lattenrichter und Transportkoffer.

Normen und Herkunft

Genauigkeit geprüft nach ISO 17123-2, Schutzart IP54 nach IEC 60529. Versandgewicht 10,360 kg, ohne Batterie. EAN 7640110696279, Zolltarifnummer 9015301000, Herkunftsland China. Originalset von Leica Geosystems.
