Aventics Vakuumtechnik

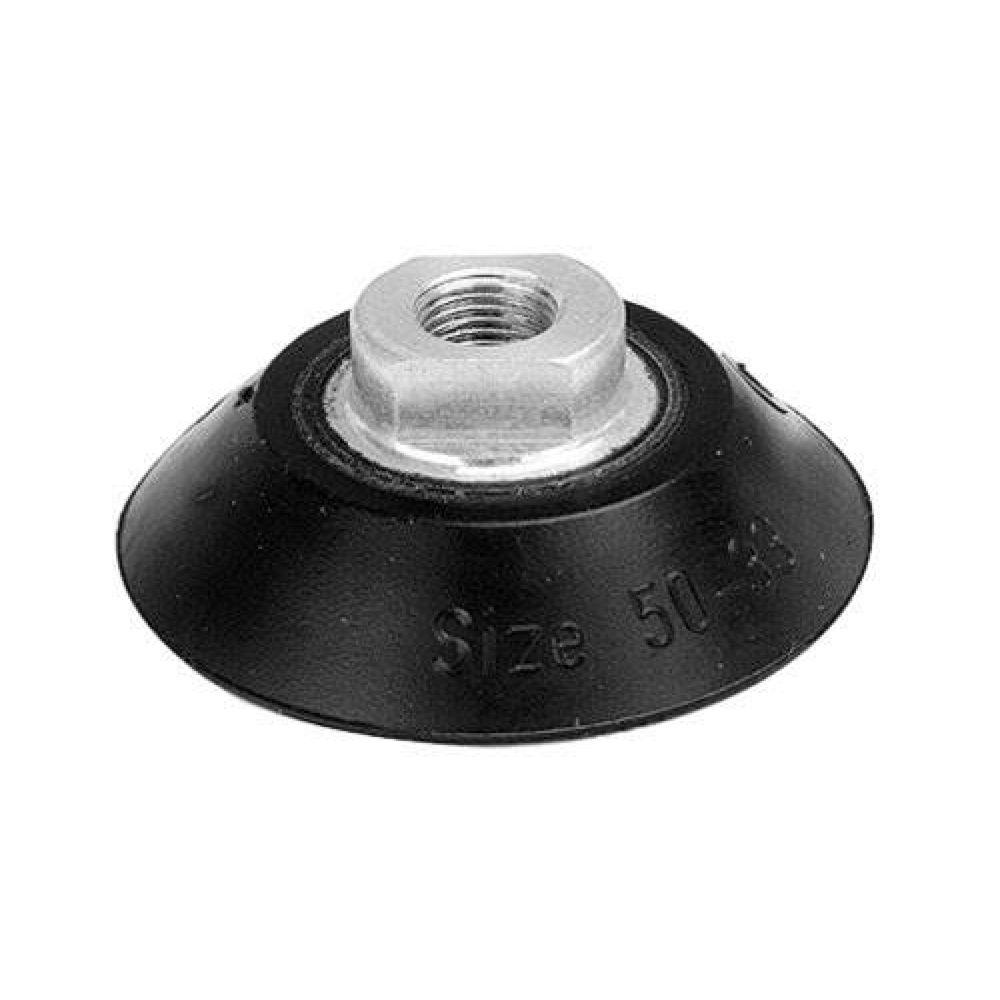

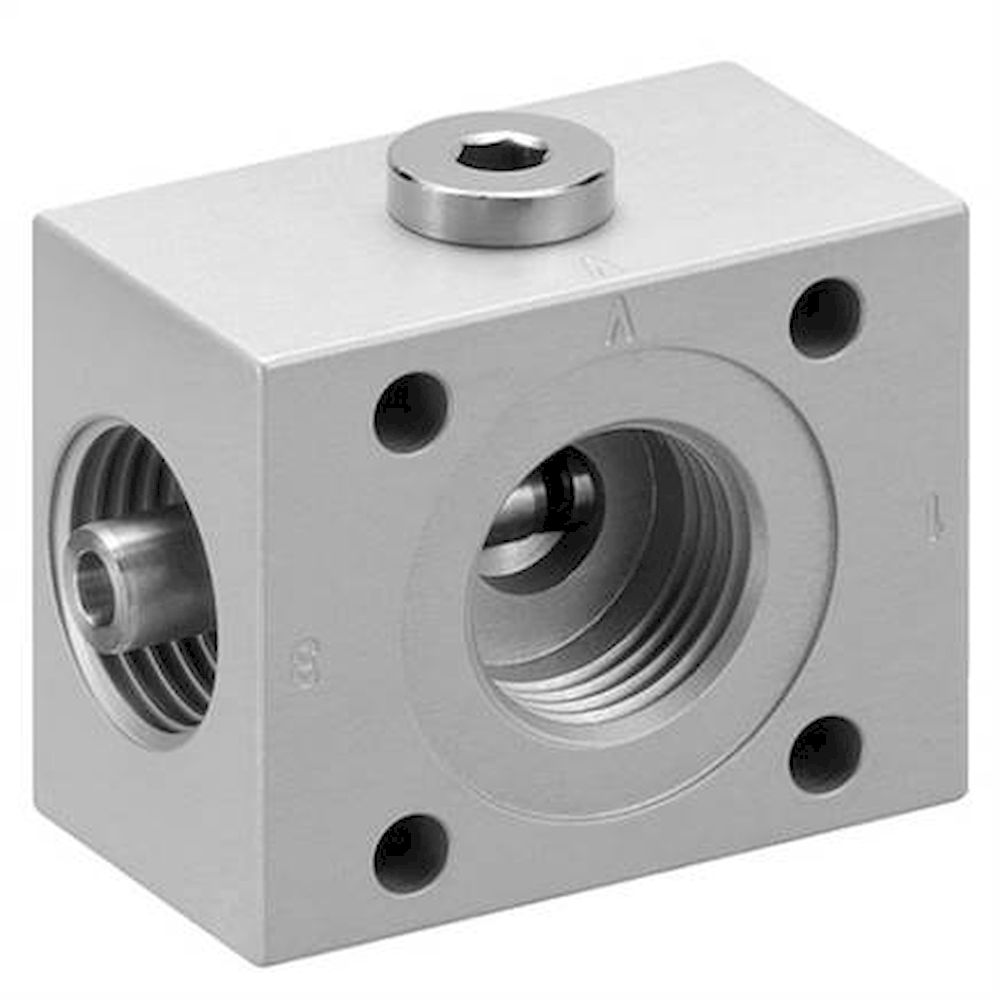

Aventics Vakuumtechnik umfasst hochpräzise pneumatische Vakuumkomponenten wie Minischlitten der MSC-Serie, Vakuumsauggreifer und Ejektoren für industrielle Handhabungsaufgaben in anspruchsvollen Fertigungsumgebungen. Diese Systeme arbeiten typischerweise mit Betriebsdrücken von 6-10 bar und erzeugen Vakuumniveaus bis -0,9 bar für präzise Greif- und Handhabungsoperationen mit Positioniergenauigkeiten im Hundertstel-Millimeter-Bereich. Hauptanwendungen finden sich in der Automobilindustrie für Karosserieteile-Handling, Verpackungstechnik für berührungslose Folienbewegung, Elektronikmontage für empfindliche Bauteilpositionierung und bei automatisierten Fertigungslinien, wo berührungslose Materialhandhabung und exakte Positionierung mit hohen Taktzeiten erforderlich sind.

Bei der Auswahl von Aventics Vakuumtechnik sind Kolbendurchmesser zwischen 16-25 mm, verfügbare Hublängen von 100-200 mm und spezifische Führungstypen wie die dokumentierten MSC-Serien entscheidende Dimensionierungsparameter. Die MSC-Serie bietet verschiedene Führungsausführungen wie HG-HM für Hochlastanwendungen mit magnetischer Positionserfassung, HG-PM/PE für Standardanwendungen mit Polymer-Führungen und HG-EE für präzise Positionieraufgaben mit unterschiedlichen Dämpfungscharakteristiken und Kraftübertragung. Zusätzlich müssen Anschlussgrößen typischerweise G1/8 bis G1/4 nach DIN EN ISO 228-1, maximaler Durchfluss in Normlitern pro Minute und die erforderliche Vakuumpumpenleistung entsprechend der Werkstückgeometrie, Oberflächenbeschaffenheit und geforderten Taktzeit dimensioniert werden.

Aventics Vakuumkomponenten entsprechen der grundlegenden DIN EN ISO 4414 für Sicherheitsanforderungen pneumatischer Anlagen und der DIN EN ISO 5598 für einheitliche Fluidtechnik-Terminologie in der Industrieautomation. Die integrierten elektrischen Komponenten und Sensorsysteme erfüllen die VDE 0100-Normenreihe für elektrische Anlagen niederfrequenter Spannungen und DIN EN 60204-1 für Sicherheit von Maschinen bezüglich elektrischer Ausrüstung. Vakuumgreifer und Ejektoren sind nach DIN EN ISO 13849-1 für funktionale Sicherheit steuerungstechnischer Systeme mit Performance Level bis PLd ausgelegt, während die mechanischen Eigenschaften und Lebensdauerprüfungen der DIN EN ISO 6022 für Pneumatikzylinder und DIN EN ISO 19973-1 für Lebensdauertests entsprechen.

Die MSC-HG-HM Führungsausführung bietet magnetische Kolbenerkennung mit verschleißfesten Hartmetall-Führungsbuchsen für höchste Belastbarkeit und kann Seitenkräfte bis 50 N aufnehmen bei gleichzeitiger Positionsrückmeldung über integrierte Reed-Kontakte. MSC-HG-PM/PE Varianten verwenden wartungsarme Polymer-Führungselemente mit deutlich geringerer Reibung und sind für Standardlasten bis 30 N Seitenkraft ausgelegt, wodurch sie sich besonders für schnelle Taktvorgänge eignen. Die MSC-HG-EE Ausführung besitzt hochpräzise Edelstahl-Führungen mit Fertigungstoleranz IT7 für Positioniergenauigkeiten von ±0,02 mm und eignet sich speziell für hochpräzise Handhabungsaufgaben in der Elektronikindustrie, Uhrenindustrie oder Medizintechnik, wo mikrometergenaue Positionierung erforderlich ist.

Aventics Vakuumsysteme erfordern eine stabile Druckluftversorgung von 4-10 bar mit professioneller Aufbereitung nach DIN ISO 8573-1 Reinheitsklasse 2:4:3 für Partikel unter 5 μm, Wassergehalt unter 500 ppm und Ölgehalt unter 5 mg/m³. Die MSC-Minischlitten verwenden standardisierte G1/8 Pneumatikanschlüsse nach DIN EN ISO 228-1 und M5-Befestigungsgewinde nach DIN 912 für mechanische Montage an Profilschienen oder Maschinengestellen. Elektrische Positionssensoren benötigen stabilisierte 24V DC-Versorgung mit Toleranz ±10% und Schutzart IP65 nach DIN EN 60529 für industrielle Umgebungen. Die mechanische Montage erfolgt über genormte T-Nut-Profile nach DIN 650 mit entsprechenden Nutsteinen oder Direktverschraubung mit M6-M8 Befestigungselementen je nach Baugröße und erforderlicher Steifigkeit der Gesamtkonstruktion.

Aventics Vakuumtechnik-Komponenten arbeiten zuverlässig in einem erweiterten Temperaturbereich von -20°C bis +80°C bei relativer Luftfeuchtigkeit bis 95% ohne Kondensation nach DIN EN 60068-2-78 für klimatische Prüfverfahren. Die elektrischen Komponenten und Sensorsysteme besitzen durchgängig Schutzart IP65 nach DIN EN 60529 für vollständigen Staub- und Strahlwasserschutz aus allen Richtungen in industriellen Reinigungszyklen. Pneumatische Anschlüsse und Gehäuse sind für kontinuierliche Betriebsdrücke bis 10 bar ausgelegt bei Prüfdrücken von 15 bar nach DIN EN ISO 4414, während die maximale Schaltfrequenz 300 Doppelhübe pro Minute bei Nennlast erreicht. Die dokumentierte Lebensdauer beträgt mindestens 2 Millionen Arbeitszyklen nach DIN EN ISO 19973-1 bei bestimmungsgemäßer Verwendung und ordnungsgemäßer Wartung.

Aventics Vakuumkomponenten erfordern systematische halbjährliche Sichtprüfungen auf mechanischen Verschleiß, Leckagen an Pneumatikanschlüssen und ordnungsgemäße Sensorfunktion sowie umfassende jährliche Funktionsprüfungen aller sicherheitsrelevanten Funktionen nach DIN EN ISO 4414. Elastische Dichtungen, O-Ringe und Polymer-Führungselemente sollten präventiv alle 12-18 Monate oder nach Erreichen von 1 Million Arbeitszyklen erneuert werden, abhängig von Betriebsbedingungen wie Temperatur, Verschmutzung und Schaltfrequenz. Die vorgelagerte Druckluftaufbereitung muss wöchentlich auf ordnungsgemäße Funktion kontrolliert werden, während Kondensatablässe täglich zu entleeren sind. Vakuumfilter in der Saugleitung benötigen quartalsweise Reinigung oder Austausch bei Druckabfall über 0,1 bar, während mechanische Verschleißteile wie Führungsbuchsen und Kolbendichtungen alle 2-3 Jahre oder nach Erreichen der maximalen zulässigen Lauftoleranz von 0,1 mm komplett zu ersetzen sind.
