CNOMO NFE 49-001, Serie C12P

Aventics CNOMO NFE 49-001 Pneumatikzylinder der Serie C12P sind normkonforme Zugankerzylinder nach französischer Norm NFE 49-001, die in industriellen Automatisierungssystemen für präzise lineare Bewegungen eingesetzt werden. Diese doppeltwirkenden Pneumatikzylinder finden primär Anwendung in der Automobilindustrie, Maschinenbauanlagen, Verpackungstechnik und Handhabungsautomaten, wo standardisierte Befestigungsabmessungen und hohe Wiederholgenauigkeit gefordert sind. Die Serie C12P bietet Bohrungsdurchmesser von 160mm bis 200mm mit Hublängen von 50mm bis 500mm und ermöglicht damit flexible Auslegung für mittlere bis hohe Kraftanforderungen in der Fertigungsautomatisierung.

Die Auswahl von Aventics C12P CNOMO-Zylindern erfolgt primär nach Bohrungsdurchmesser, Hublänge und Anschlussausführung entsprechend der erforderlichen Presskraft und Arbeitsgeschwindigkeit. Verfügbare Bohrungsdurchmesser sind 160mm und 200mm, wobei Hublängen von 50mm bis 500mm realisierbar sind, wie bei den Modellvarianten C12PNF D200 H50 bis C12PN D200 H500 erkennbar. Der Betriebsdruckbereich liegt typisch zwischen 1-10 bar, während die Anschlusstechnik über G1/8 oder G1/4 Gewindeanschlüsse erfolgt. Zusätzliche Auswahlkriterien umfassen die Kolbenstangenausführung mit Innen- oder Außengewinde sowie die Dämpfungsart am Hubende für präzise Positionierung.

Aventics CNOMO NFE 49-001 Pneumatikzylinder der Serie C12P entsprechen der französischen Norm NFE 49-001 für Befestigungsabmessungen und sind zusätzlich nach DIN ISO 15552 für Pneumatikzylinder sowie EN ISO 4762 für Schraubenverbindungen ausgelegt. Die Zylinder erfüllen die Druckgeräterichtlinie 2014/68/EU für Druckbehälter bis 10 bar sowie die Maschinenrichtlinie 2006/42/EG für den Einsatz in automatisierten Anlagen. Für den Einsatz in explosionsgefährdeten Bereichen sind ATEX-konforme Ausführungen verfügbar, während die elektromagnetische Verträglichkeit nach EN 61000-6-2 gewährleistet wird. CE-Kennzeichnung und Konformitätserklärung werden standardmäßig mitgeliefert.

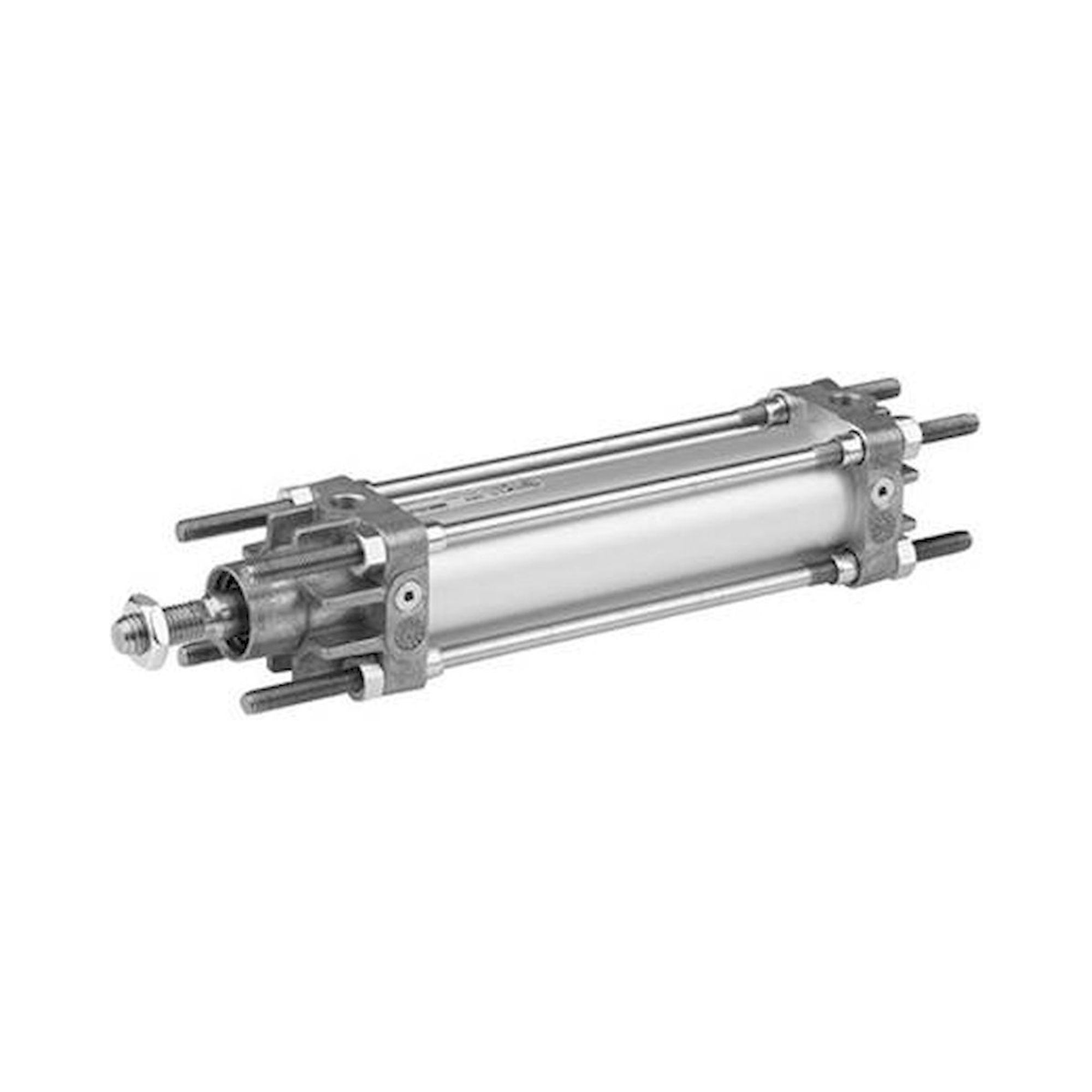

Die Aventics CNOMO-Serie unterscheidet sich hauptsächlich in der Kolbenstangenausführung und Anschlusskonfiguration, wobei C12P die Grundausführung mit Standard-Kolbenstange darstellt. C12PN-Varianten wie die Modelle C12PN D200 H500 verfügen über eine verstärkte Kolbenstangenführung mit Innengewinde für direkte Werkzeuganbindung, während C12PNF-Ausführungen wie C12PNF D200 H400 zusätzlich über eine federbetätigte Rückstellung verfügen. Die Anschlussgrößen variieren zwischen G1/8 bei kleineren Bohrungen und G1/4 bei 200mm Durchmesser, wobei die Nennkraft bei 200mm Bohrung und 6 bar Betriebsdruck etwa 1884N beträgt. Alle Varianten sind mit identischen NFE 49-001 Befestigungsabmessungen austauschbar.

Aventics C12P CNOMO-Pneumatikzylinder erfordern eine stabile Befestigung entsprechend NFE 49-001 Norm mit M8 oder M10 Befestigungsschrauben der Festigkeitsklasse 8.8 und einem Anzugsmoment von 25Nm bei 200mm Bohrung. Die Druckluftversorgung erfolgt über G1/4 Gewindeanschlüsse mit gefilterter und geölter Druckluft nach DIN ISO 8573-1 Klasse 7:4:4, wobei der Betriebsdruck zwischen 1-10 bar einstellbar ist. Systemkompatibilität besteht zu allen gängigen Aventics Pneumatikventilen der Serie TC und HF sowie zu Proportionalventilen für geschwindigkeitsgeregelte Anwendungen. Die elektrische Positionsrückmeldung ist über induktive oder magnetische Sensoren in T-Nut-Profilen nachrüstbar, während die Medientemperatur zwischen -20°C und +80°C liegen sollte.

Aventics CNOMO C12P Pneumatikzylinder verfügen standardmäßig über Schutzart IP54 gegen Staub und Spritzwasser, wobei für Reinraumanwendungen IP65-Ausführungen mit PTFE-Dichtungen verfügbar sind. Der Betriebstemperaturbereich erstreckt sich von -20°C bis +80°C bei Standard-NBR-Dichtungen, während Hochtemperatur-Versionen mit FKM-Dichtungen bis +150°C eingesetzt werden können. Die maximale Betriebsdruckbelastung beträgt 10 bar bei Umgebungstemperatur, reduziert sich jedoch auf 8 bar bei +80°C Medientemperatur. Für Tieftemperaturanwendungen bis -40°C sind spezielle Schmierstoffe und modifizierte Dichtwerkstoffe erforderlich, die als Sonderausführung verfügbar sind. Die Zyklenanzahl liegt bei 6 bar Betriebsdruck und Standardlast typisch bei 2 Millionen Doppelhüben.

Aventics C12P CNOMO-Pneumatikzylinder erfordern eine vierteljährliche Sichtprüfung auf Leckagen und Beschädigungen sowie eine jährliche Funktionsprüfung der Dichtungen und Führungsbuchsen bei normalem Industrieeinsatz. Die Kolbenstangendichtungen sollten nach 1 Million Doppelhüben oder spätestens nach 2 Jahren ausgetauscht werden, wobei die Lebensdauer stark von Betriebsdruck, Zyklenfrequenz und Umgebungsbedingungen abhängt. Präventive Wartung umfasst die monatliche Kontrolle des Druckluftfilters und halbjährliche Schmierung der Kolbenstangenführung mit Aventics-Originalfett entsprechend DIN 51825-K2K-30. Bei kontinuierlichem 3-Schicht-Betrieb reduzieren sich die Wartungsintervalle auf die Hälfte, während die dokumentierte Inspektion nach DGUV V3 für sicherheitsrelevante Anwendungen jährlich durch Fachpersonal erfolgen muss.
