Rundzylinder RPC
Pneumatikzylinder und Antriebe

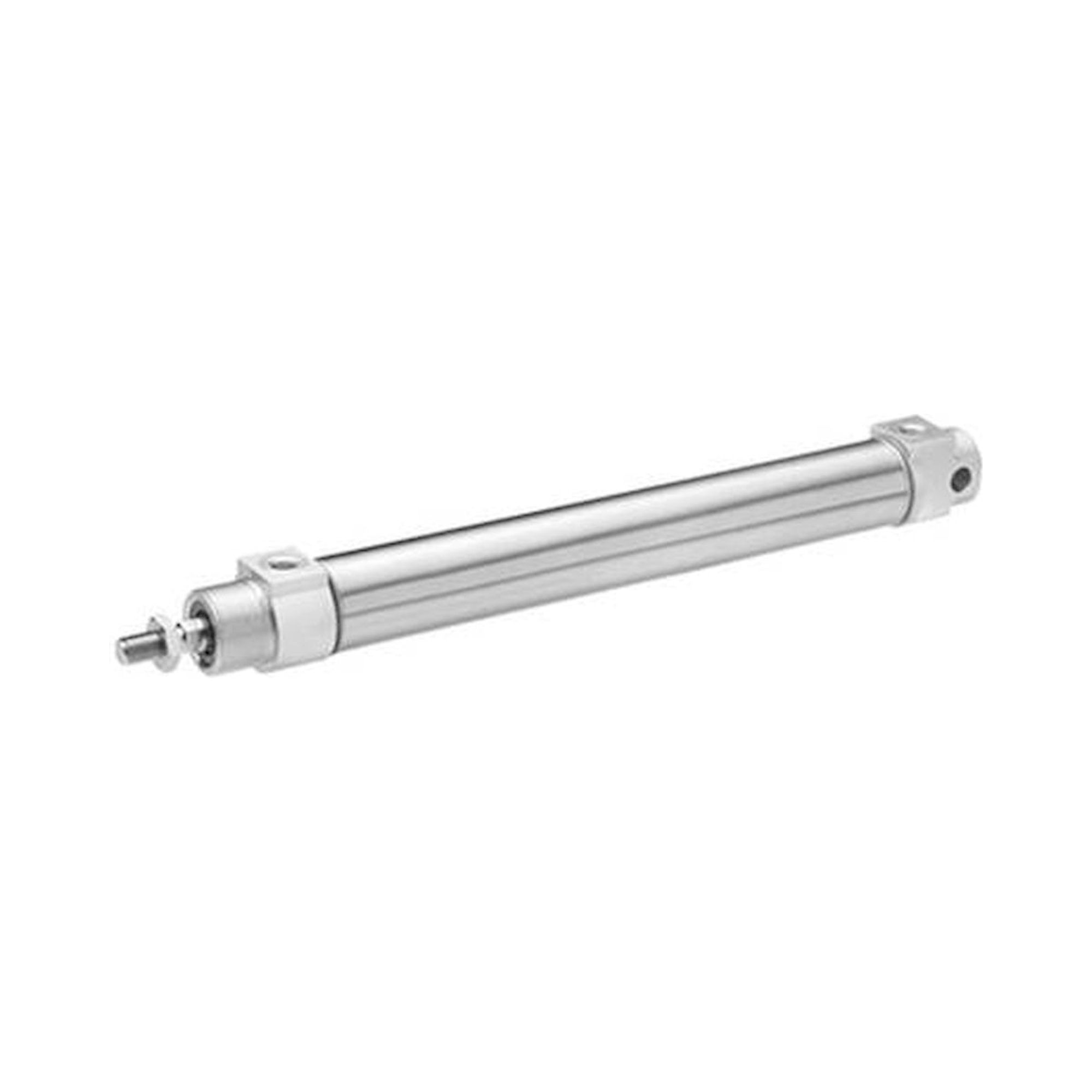

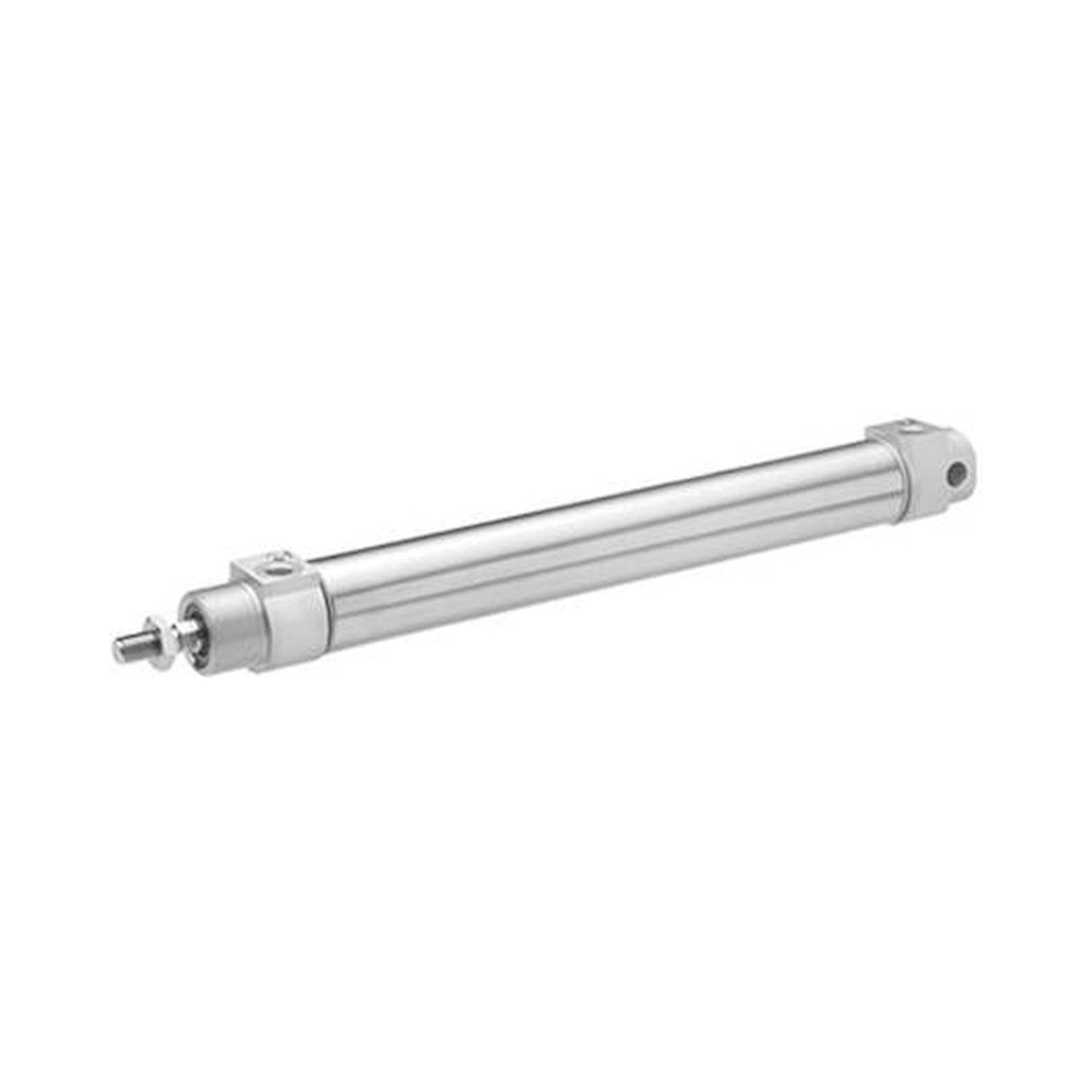

Die Aventics Serie RPC sind doppeltwirkende Rundzylinder mit Bohrungen von 32 bis 50 mm und Hüben von 25 bis 500 mm. Das runde Aluminiumgehäuse macht sie robust gegen Querkräfte und eignet sich für Einbausituationen, in denen ein quadratischer Profilzylinder nicht passt oder ein einfach zu befestigendes rundes Gehäuse bevorzugt wird. Artikelbezeichnungen wie RPC-DA-032-0025 codieren Bohrung (32 mm) und Hub (25 mm) direkt.
| Bohrung | Hübe (mm) | Ausführung |
|---|---|---|
| 32 mm | 25 / 50 / 80 / 100 / 125 / 160 / 200 / 250 / 320 / 400 / 500 | DA, BAS |
| 40 mm | 25 / 50 / 80 / 100 / 125 / 160 / 200 / 250 / 320 / 400 / 500 | DA, BAS |
| 50 mm | 25 / 50 / 80 / 100 / 125 / 160 / 200 / 250 / 320 / 400 / 500 | DA, BAS |
Rundzylinder eignen sich besonders für Kippgelenk- und Gabelkopfbefestigung. Die Auswahl der Bohrung richtet sich nach der erforderlichen Druckkraft; bei langen Hüben ist die Knickstabilität der Kolbenstange zu prüfen.
Typische Einsatzbereiche: Hub- und Schiebebewegungen in Verpackungsmaschinen, Kippverriegelungen in Fahrzeugaufbauten, Vorschub- und Klemmeinheiten in der Holz- und Möbelindustrie, Auslöser und Positionierer in der Lebensmitteltechnik sowie allgemeine Linearbewegungen in der Maschinenbauautomatisierung.
