Classic
Druckluftaufbereitung
Die Festo Classic-Baureihe bildet das bewährte Grundprogramm der Druckluftaufbereitung mit abgestimmten Bauteilen in den Größen MINI, MIDI und MAXI. Das Sortiment umfasst Wartungseinheiten (FRC, FRCS) mit und ohne Öler, Filter (LF, LFMA, LFMB, LFMBA), Filterregelventile (LFR, LFRS), Öler (LOE), Aktivkohlefilter (LFX), Druckregelventile (LR, LRS), Druckregelventil-Batterien (LRB-K), Druckregelventile für Batteriemontage (LRB, LRBS), Einschaltventile (HE, HEE, HEL, HEP), Abzweigmodul (FRM), Verteilerblock (FRZ) und Membrantrockner (LDM1). Alle Komponenten sind mechanisch und fluidtechnisch aufeinander abgestimmt.
Wartungseinheiten FRC, FRCSFilter-Regler-Kombination ohne Öler, MINI/MIDI/MAXI

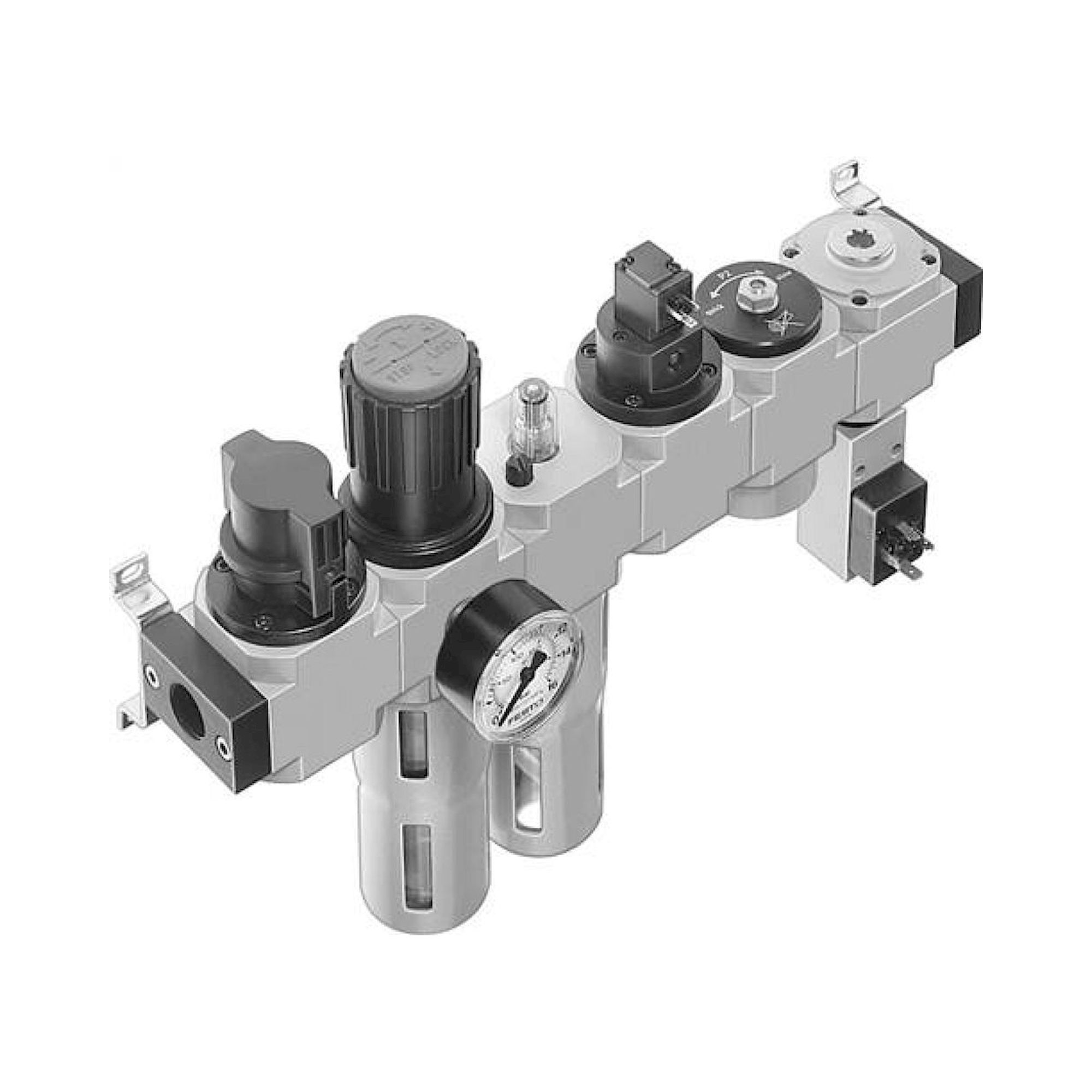

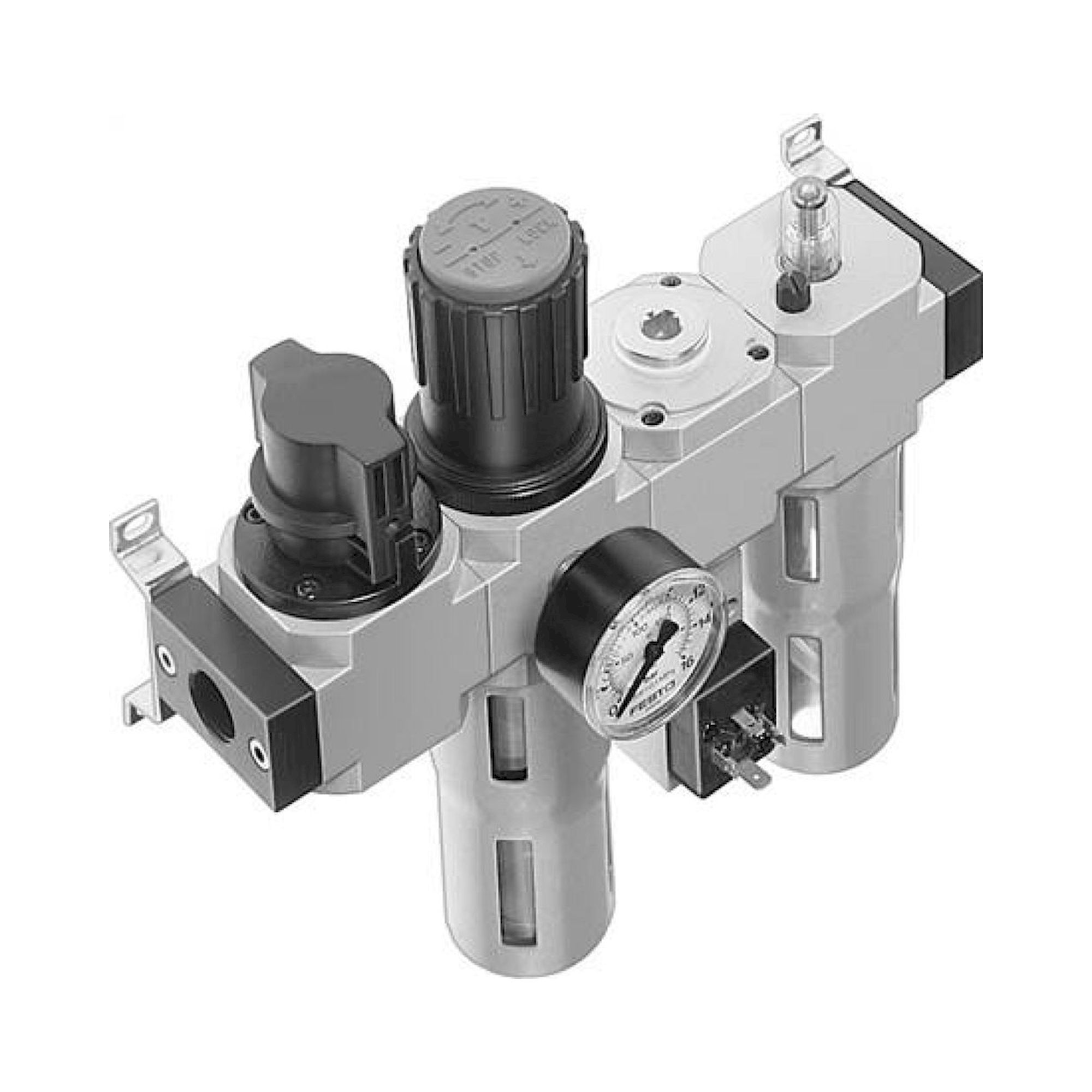

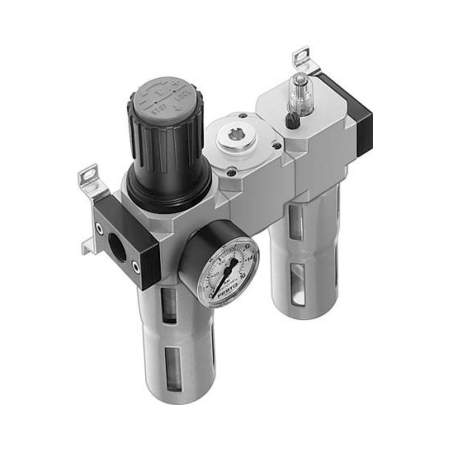

Wartungseinheiten mit Öler, FRCFilter-Regler-Öler-Kombination, Varianten KA-KF
Abzweigmodul FRMSeitliche Druckluftabzweigung aus der Hauptleitung
Verteilerblock FRZDruckluftverteilung auf mehrere Abgänge
Einschaltventile HEManuell betätigter Druckaufbau, MINI/MIDI/MAXI

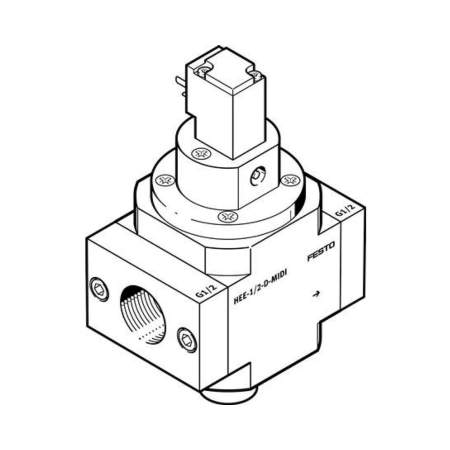

Einschaltventile, elektrisch HEEElektrisch gesteuerter Druckaufbau mit Magnetventil

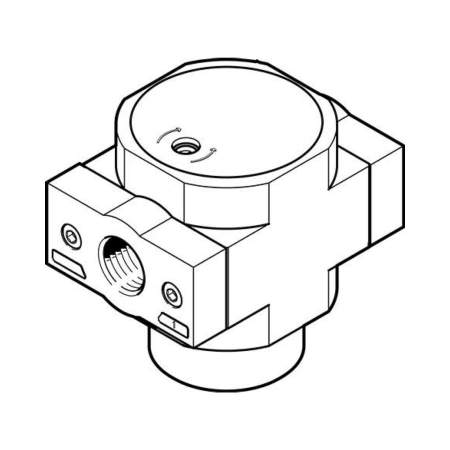

Druckaufbauventile HELLangsamer Druckaufbau beim Systemstart
Einschaltventile, pneumatisch HEPPneumatisch betätigtes Einschaltventil
Filter LFPartikelfilter MINI/MIDI/MAXI, 5-40 µm Filterfeinheit
Feinstfilter LFMAÖlnebelabscheidung < 0,01 mg/m³ Restölgehalt
Feinfilter LFMBMikrofilter 0,01 µm für nahezu ölfreie Druckluft
Filterkombinationen LFMBAMikro- und Feinstfilter kombiniert, zweistufige Reinigung
Filter-Regelventile LFR, LFRSFiltration und Druckregelung kombiniert

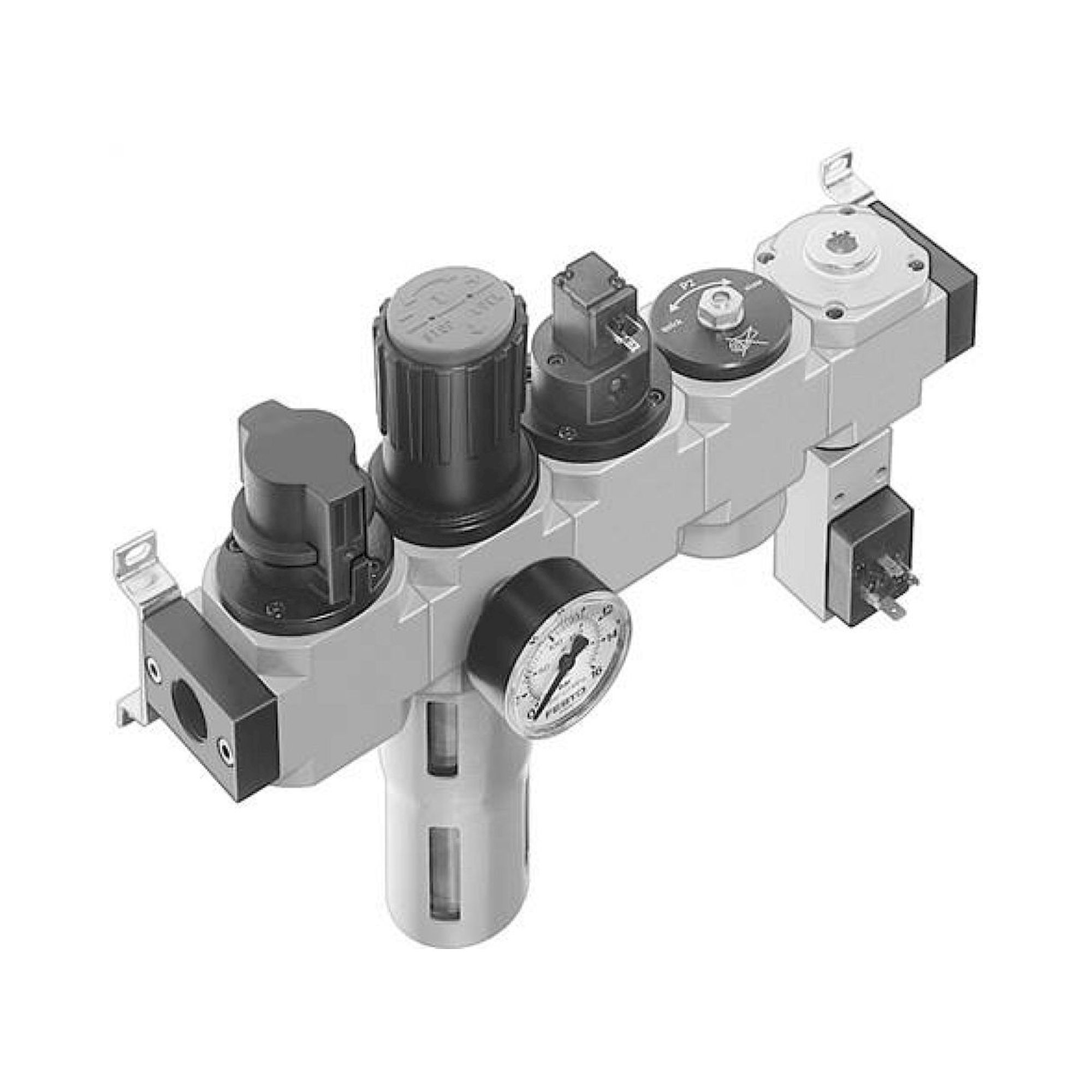

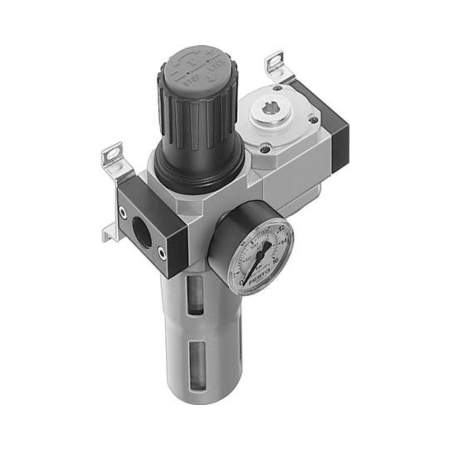

Wartungseinheiten ohne Öler, LFRFilter-Regelventil für ölfreie Pneumatikkreise
Aktivkohlefilter LFXGeruchs- und Ölnebel-Adsorption für Reinraumluft
Öler LOEDruckluftöler MINI/MIDI/MAXI, einstellbare Ölmenge

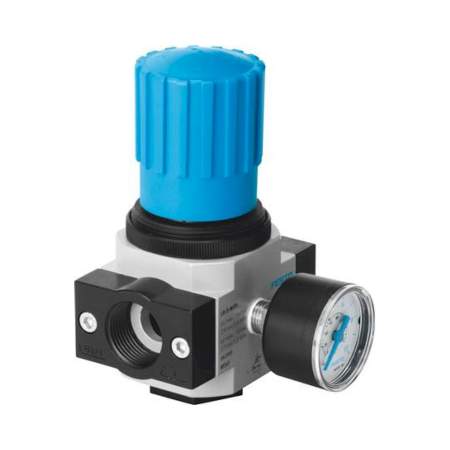

Druckregelventile LR, LRSDruckregelung 0,5-12 bar, MINI/MIDI/MAXI

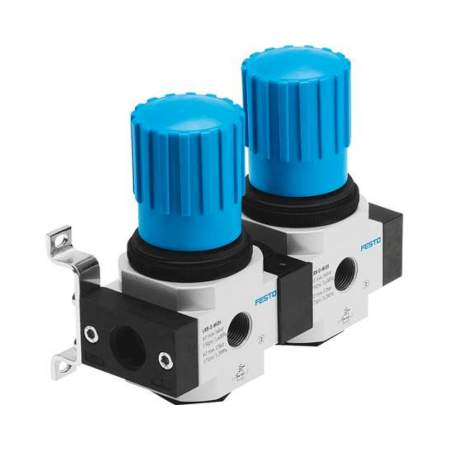

Druckregelventil-Batterien LRB-KMehrfach-Druckregler-Batterie für Parallelkreise
Druckregelventile für Batteriemontage LRB, LRBSEinzelregler für Einbau in LRB-K-Batterie
Membran-Lufttrockner LDM1Druckluftbetriebener Trockner, kein Strom erforderlich
Für Standardanwendungen mit Schmierungsbedarf (Zylinder, Drehantriebe) wählt man FRC-Wartungseinheiten mit integriertem Öler; für ölfreie Kreise die LFR-Wartungseinheiten. Die Baugröße (MINI, MIDI, MAXI) richtet sich nach dem Nenndurchfluss der Anlage. Mehrere parallele Verbraucher mit unterschiedlichem Druck werden über LRB-K-Batterien versorgt. Einschaltventile (HE manuell, HEE elektrisch, HEL Druckaufbau, HEP pneumatisch) sichern den kontrollierten Druckaufbau beim Systemstart, insbesondere bei Anlagen mit energiesparendem Abschaltkonzept. Der Membrantrockner LDM1 eignet sich für Steuerluft in Umgebungen ohne Stromanschluss.
Typische Einsatzbereiche: Steuerluftaufbereitung für pneumatische Montage- und Handhabungsanlagen, ölfreie Luftversorgung für Lebensmittel- und Pharmabetriebe (LFMA/LFMB/LFX), mehrkanalige Druckversorgung mit LRB-K-Batterien, Sicherheitsabschaltung und kontrollierter Wiederanlauf über Einschaltventile sowie Trocknung von Steuerluft an abgelegenen Maschinenstationen mit LDM1.
