Pneumatische Antriebe
Stoßdämpfer

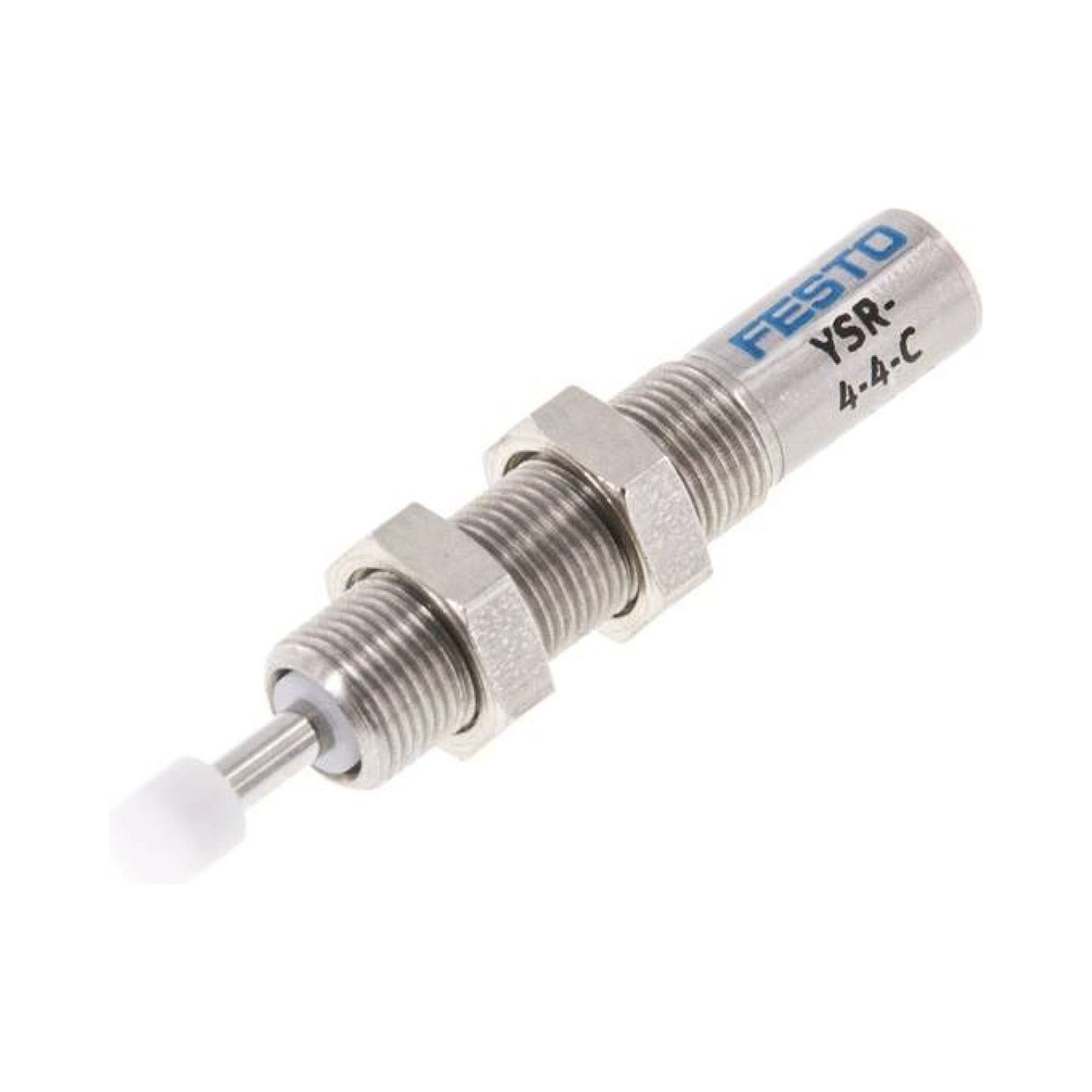

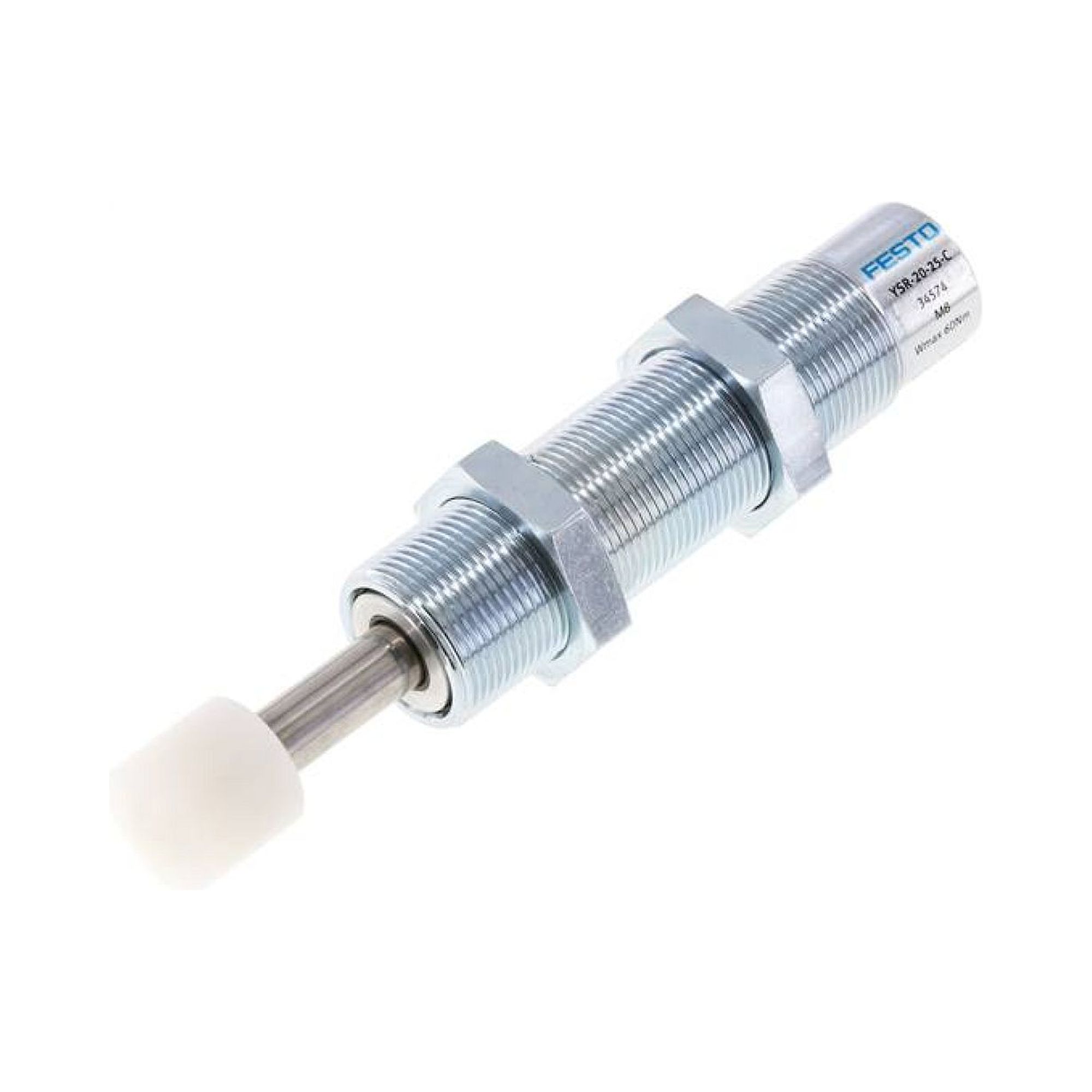

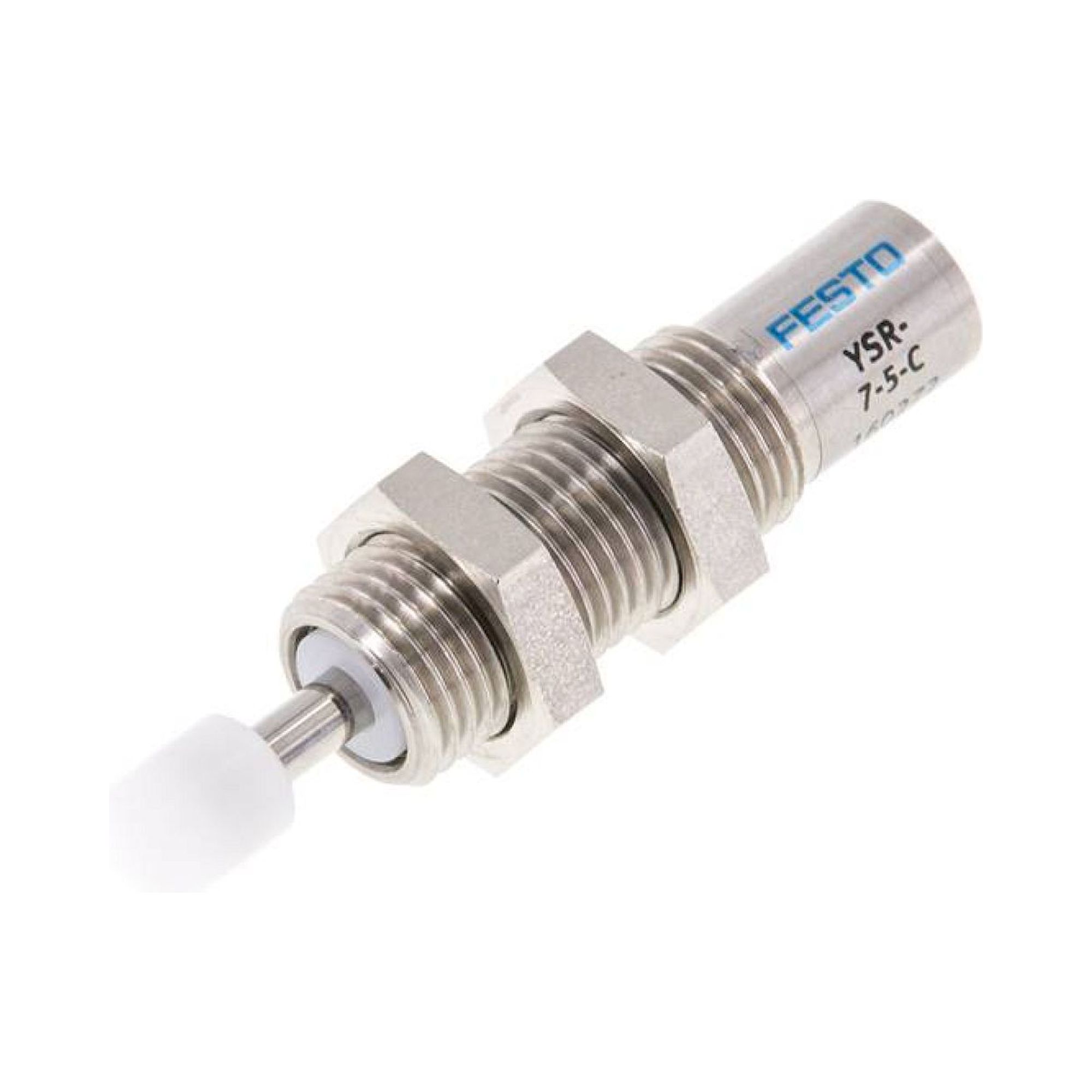

Festo Stoßdämpfer der YSR-Baureihe sind hydraulische Endlagendämpfer für pneumatische Antriebe und Transfersysteme. Die Baureihe umfasst Kolbendurchmesser von 4 bis 32 mm mit Hubkapazitäten von 4 bis 60 mm und fängt kinetische Energie durch Öldrosselung sanft ab, um harte Anschläge und Körperschall in Maschinen zu vermeiden. Ergänzend bieten die DYHR-Ölbremszylinder (Ø 16-32 mm) eine integrierte Dämpfungsfunktion im Zylinder selbst.
Alle YSR-Stoßdämpfer sind mit einstellbarer Drosselcharakteristik ausgeführt und lassen sich auf die spezifische Auftreffenergie von Last und Antrieb einstellen. Der DYEF-M22-Y1F ist eine elektrisch freigängige Variante für Anwendungen mit gesteuerter Dämpfungsfreigabe. Die Stoßdämpfer werden üblicherweise in Verbindung mit Stopperzylindern DFSP oder als externe Endlagendämpfung für Normzylinder eingesetzt.
- 17 Artikel
- 1 Hersteller
- Preise netto zzgl. MwSt.
Ratgeber
Stoßdämpfer richtig auswählen
Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.
Technische Merkmale
Auswahlkriterien
Die Auswahl des Stoßdämpfers richtet sich nach der zu absorbierenden kinetischen Energie (E = m*v²/2) und der Antreffgeschwindigkeit. Der Stoßdämpfer-Hub muss ausreichen, um die Energie auf dem verfügbaren Bremsweg zu dissipieren. Bei variablen Lasten und Geschwindigkeiten ist die einstellbare YSR-Variante vorzuziehen. Für konstante Anwendungen mit definierter Masse kann auch ein fester Durchmesser ohne Einstellung genügen. Bei sehr kurzen Bauräumen empfehlen sich die DYHR-Ölbremszylinder, da Zylinder und Dämpfer in einem Bauteil vereint sind.
Typische Einsatzbereiche
Typische Einsatzbereiche: Endlagenabfederung von Dreh- und Linearantrieben in Montageautomaten, Dämpfung von Stoppervorgängen auf Rollenbahn-Transfersystemen, Schutz von Werkzeugaufnahmen und Greifern gegen Überlast, Schwingungsreduzierung an schnell taktenden Handhabungssystemen sowie Endlagendämpfung an Fördertechnik-Stationen.
