Nitto Kohki Pneumatik
Formenbau
Nitto Kohki bietet mit der HW Cupla und der Mold Cupla zwei Schnellkupplungsbaureihen, die speziell für den Formenbau und Temperierkreislaufanschlüsse an Spritzgussformen entwickelt wurden. Die HW Cupla (Heißwasser-Kupplungen, Messing, FKM) ist für Kühl- und Temperierkreisläufe mit heißem Wasser ausgelegt, während die Mold Cupla (ebenfalls Messing) die Formanschlüsse für Kühlwasser, Luft und andere Medien in der Spritzgusstechnik abdeckt. Das Sortiment umfasst 58 Artikel, darunter Adapter für geflochtene Schläuche (BH-Baureihe) sowie H-Baureihe-Hochtemperaturvarianten (K-01PM-HH, K-02PM-HH).

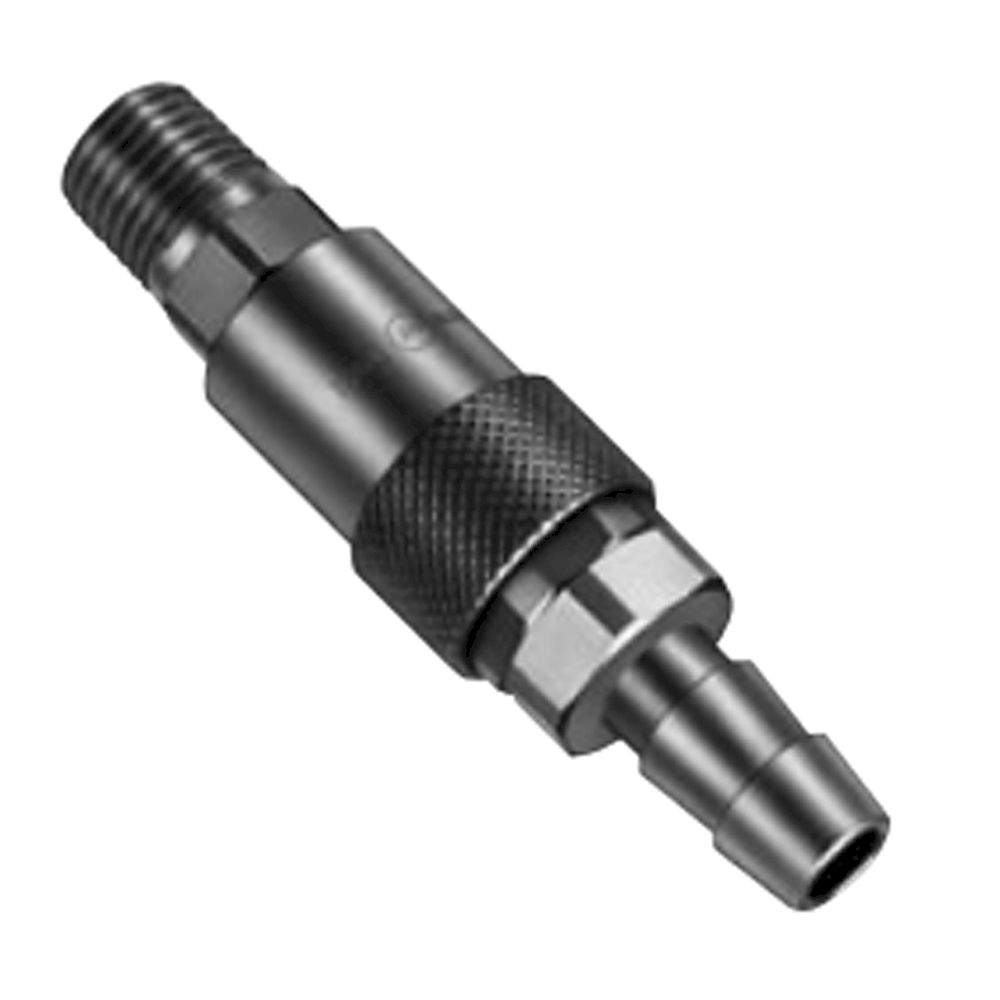

Die Mold Cupla K-Baureihe ist in Stecker- (PH, PM, PF, PML) und Buchsen-Ausführung (SH) in den Nennweiten 01, 02 und 03 erhältlich. Der Messing-Körper bietet ausreichende Korrosionsbeständigkeit für Kühlwasseranwendungen. Die BH-Adapter (BH-90, BH-120, BH-150, BH-190) verbinden Mold Cupla-Anschlüsse mit geflochtenen Hydraulikschläuchen in den Schlauchgrößen 3M, 4M und 6M.
- 54 Artikel
- 1 Hersteller
- Preise netto zzgl. MwSt.
Ratgeber
Formenbau richtig auswählen
Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.
Baureihenübersicht und technische Merkmale
Auswahl nach Anwendung
| Baureihe | Medium | Werkstoff | Dichtung | Nennweiten |
|---|---|---|---|---|
| HW Cupla (Stecker) | Heißwasser, Temperiermedium | Messing | FKM | 2, 3, 4 (HW-xP-M) |
| HW Cupla (Buchse) | Heißwasser, Temperiermedium | Messing | FKM | 2, 3, 4 (HW-xS-F) |
| Mold Cupla K (PH/PM/PF/PML) | Kühlwasser, Druckluft | Messing | - | 01, 02, 03 |
| Mold Cupla K (SH) | Kühlwasser, Druckluft | Messing | NBR | 02, 03 |
| BH-Adapter | Schlauchübergang | Messing | - | 3M, 4M, 6M |
Typische Einsatzbereiche
Typische Einsatzbereiche: Temperierleitungsanschlüsse an Kunststoff-Spritzgussformen, Heißwasser-Temperierkreisläufe bis zu erhöhten Temperaturen (HW Cupla, FKM), Kühlwasser- und Druckluftanschlüsse an Formtrennebenen (Mold Cupla K-Baureihe), Werkzeugwechsler in der Spritzgusstechnik sowie Schlauchübergänge auf geflochtene Leitungen über BH-Adapter.
