Transfersystem Bosch Rexroth TS 2plus

Transfersysteme Bosch Rexroth

Das Transfersystem Bosch Rexroth TS 2plus ist ein bewährtes Staudruckfördersystem mit 80 mm Systembreite für den verketteten Werkstückträgertransport in der Montage- und Fertigungsautomation. Werkstückträger mit Abmessungen von 160 x 160 mm bis 320 x 320 mm lassen sich bei Transportgeschwindigkeiten von 6 bis 18 m/min und Streckenlasten bis 100 kg pro Meter flexibel fördern, stoppen und positionieren - normkonform nach DIN EN ISO 9283 und kompatibel mit Bosch Rexroth MTpro-Planungssoftware. Das System ermöglicht Längs-, Quer- und Kurventransport sowie präzises Positionieren mit Wiederholgenauigkeiten von ±0,05 mm.

Als autorisierter Distributor für Bosch Rexroth Montagetechnik führen wir über 525 Artikel des TS 2plus-Systems ab Lager - von Längstransportmodulen über Kurven und Dreheinheiten bis hin zu Werkstückträgern, Transportsteuerungen und vollständigem Zubehör. Alle Komponenten sind 100 % kompatibel mit dem bestehenden TS 2plus-Ökosystem und erfüllen die Anforderungen der DIN EN ISO 10218 sowie CE-Konformität nach Maschinenrichtlinie 2006/42/EG.

Kategorien

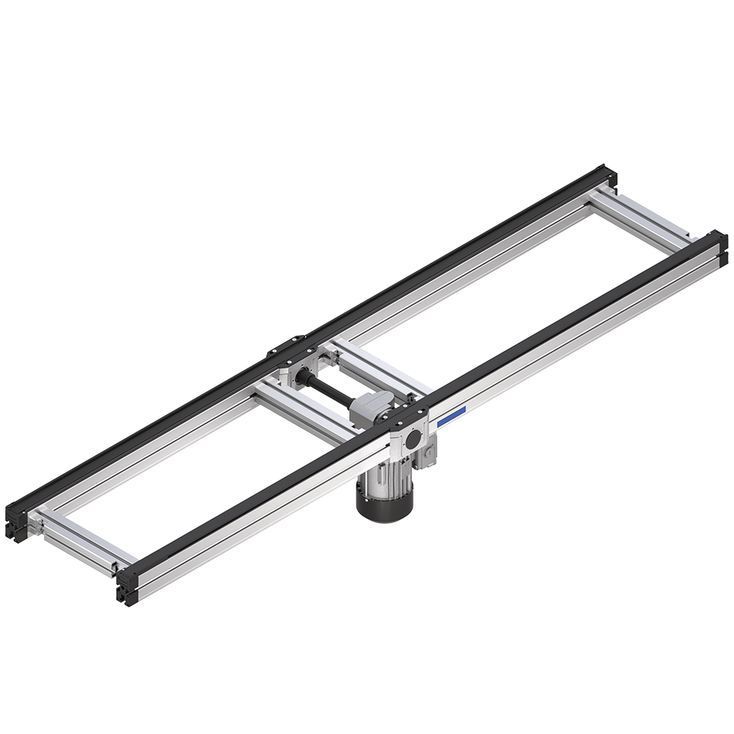

Längstransport Gurt und ZahnriemenGurtförderer und Zahnriemenantrieb, 6-18 m/min, bis 50 kg WT-Last

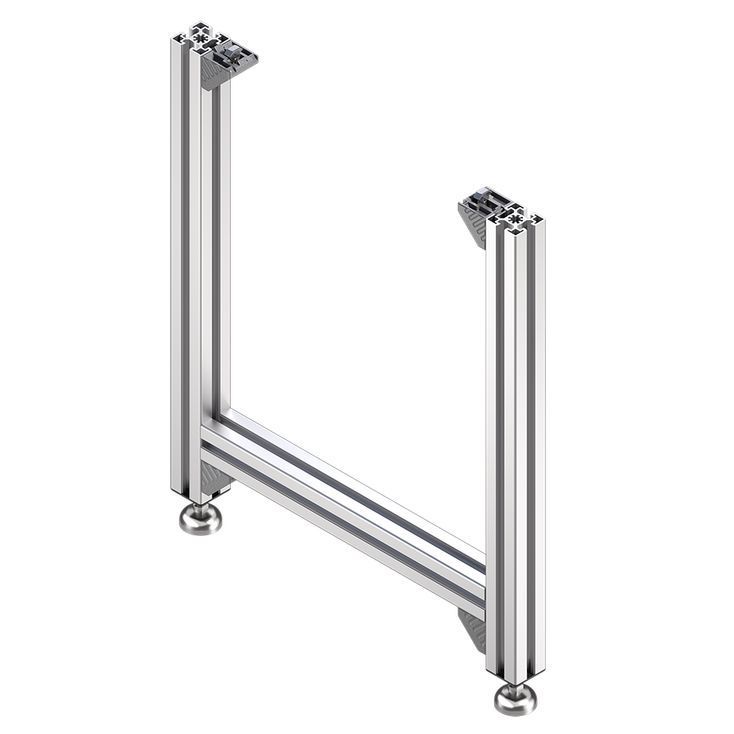

StützenStandfüsse, Aufständerungen, Höhenverstellung 700-1.100 mm - TS 2plus-kompatibel

TransportsteuerungSPS-Module, Sensoren, dezentrale Steuereinheiten - Profibus/Profinet-fähig

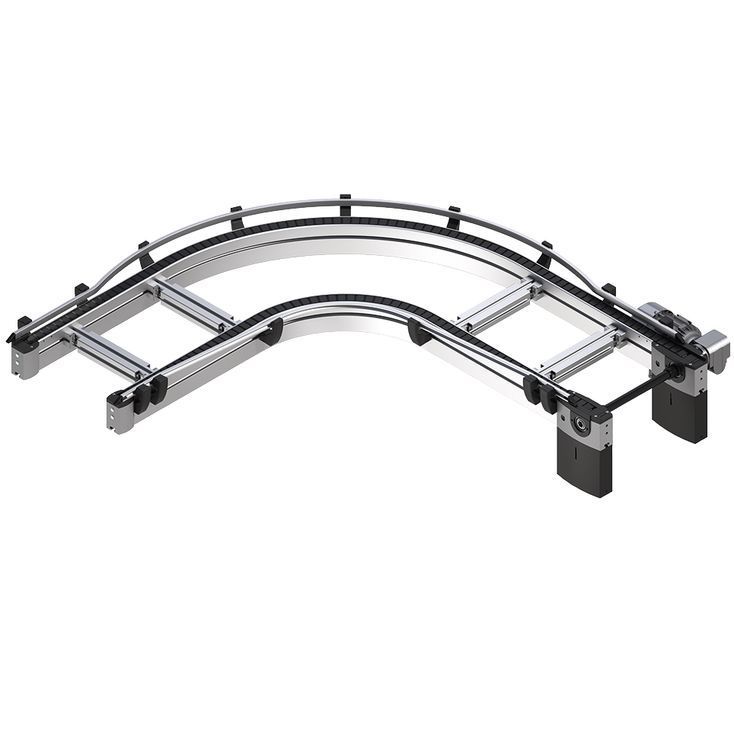

Kurven und Dreheinheiten90°/180°-Kurven, Drehtische, Umsetzeinheiten - TS 2plus, 80 mm Systembreite

Positionieren und OrientierenStopper, Heber, Zentriereinheiten - Wiederholgenauigkeit ±0,05 mm

LängstransportStaudruckmodule, Streckenlängen frei konfigurierbar, Staulänge ab 160 mm

QuertransportQuerverschiebewagen, Umsetzmodule - verketteter Linien- und U-Layout-Betrieb

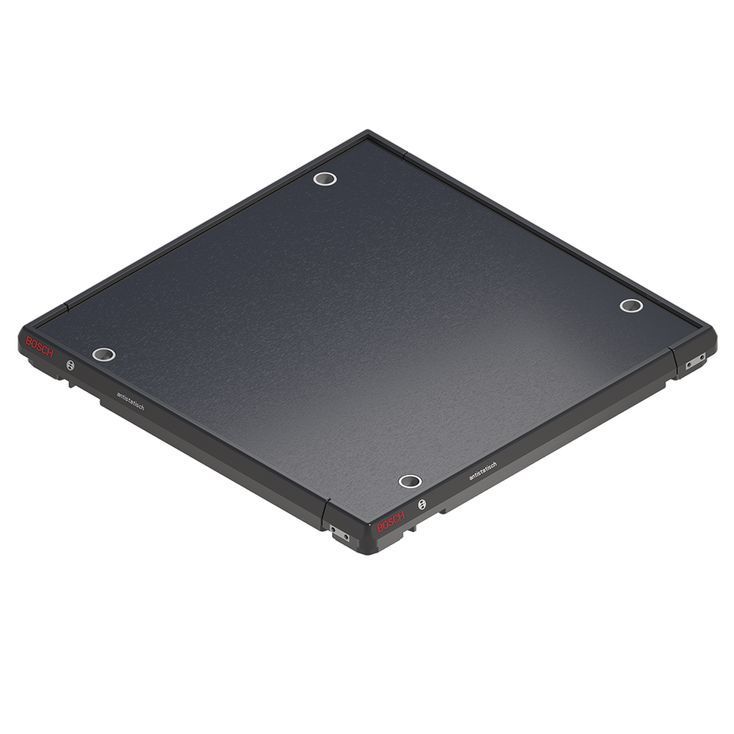

Werkstückträger160 x 160 mm bis 320 x 320 mm, Aluminium/Stahl, bis 50 kg Nutzlast

ZubehörAbdeckungen, Führungsleisten, Verbindungswinkel - systemkompatibles TS 2plus-Zubehör

⚙ 80 mm Systembreite - Staudruckprinzip, WT-Formate 160-320 mm, modular erweiterbar

↕ Stützhöhe 700-1.100 mm - stufenlos einstellbar, ergonomische Arbeitshöhe nach DIN EN ISO 9241

???? Wiederholgenauigkeit ±0,05 mm - Positionierstopper und Zentriereinheiten für Montageprozesse

⚡ Transportgeschwindigkeit 6-18 m/min - Gurt- und Zahnriemenantrieb, stufenlos regelbar

???? 525+ Artikel ab Lager - Vollsortiment TS 2plus: Transport, Kurven, Steuerung, Zubehör

✓ CE-konform nach 2006/42/EG - kompatibel mit MTpro-Planung, DIN EN ISO 10218-geprüft

Bosch Rexroth TS 2plus vs. TS 5 vs. VarioFlow+ - technischer Vergleich

Kriterium	TS 2plus	TS 5	VarioFlow+
Systembreite	80 mm	80/120/160 mm	40-160 mm
Max. Werkstückträgerlast	50 kg	200 kg	ca. 30 kg
Transportgeschwindigkeit	6-18 m/min	3-12 m/min	5-30 m/min
Positioniergenauigkeit	±0,05 mm	±0,05 mm	±0,1 mm
Antriebsprinzip	Gurt / Zahnriemen	Gurt / Zahnriemen	Kettensystem
Typische Anwendung	Elektronik- / Kleinmontage	Schwermontage / Automotive	Leichtgut / Konsumgüter
MTpro-kompatibel	Ja	Ja	Ja
CE-Konformität	2006/42/EG	2006/42/EG	2006/42/EG

Bosch Rexroth TS 2plus - Produktübersicht nach Modulgruppen

Baureihe / Modul	Anwendung	Leistung / Spezifikation	Besonderheit
Längstransport	Staudruckförderung in Linie	6-18 m/min, Staulänge ab 160 mm	Grundmodul des TS 2plus-Systems
Gurt und Zahnriemen	Antrieb für Längsstrecken	Zahnriemen bis 5 m Strecke, Gurt bis 10 m	Geräuscharmer Lauf, wartungsarm
Quertransport	Linienwechsel / U-Layout	Verschiebeweg bis ca. 1.200 mm	Querverschiebewagen, pneumatisch oder motorisch
Kurven und Dreheinheiten	Richtungswechsel im Layout	90° / 180°, Innenradius ab 250 mm	Drehtische für 90°/180°-Orientierung
Positionieren und Orientieren	Werkstückausrichtung an Station	Wiederholgenauigkeit ±0,05 mm	Stopper, Heber, Zentrierstifte kombinierbar
Werkstückträger	Aufnahme und Transport von Bauteilen	160-320 mm, bis 50 kg Nutzlast	Aluminium- und Stahlausführung, individuell bestückbar
Transportsteuerung	Liniensteuerung und Sensorik	Profibus / Profinet, dezentrale E/A-Module	Integrierbar in Siemens SIMATIC und Beckhoff TwinCAT
Stützen	Aufständerung und Höhenjustage	Höhenverstellung 700-1.100 mm	Stufenlos einstellbar, Nivellierung per Stellschraube

Typische Einsatzbereiche: Elektronik- und Leiterplattenmontage (IPC-A-610, IEC 61340-5-1), SMT-Bestückungslinien mit vollautomatischer Verkettung (IPC-7711/7721), Medizintechnikfertigung mit Reinraum-Anforderungen (ISO 13485, ISO 14644), Automotive-Montageanlagen (IATF 16949, VDA 6.3), Luft- und Raumfahrtkomponentenfertigung (AS9100), Konsumgüter- und Kleingerätemontage mit taktzeitoptimiertem Staudruckbetrieb (DIN EN ISO 9283)

✓ Autorisierter Bosch Rexroth Distributor525+ TS 2plus-Artikel - Originalbauteile, MTpro-kompatibel, CE-zertifiziert
