Transfersystem TS 2plus

Transportsteuerung

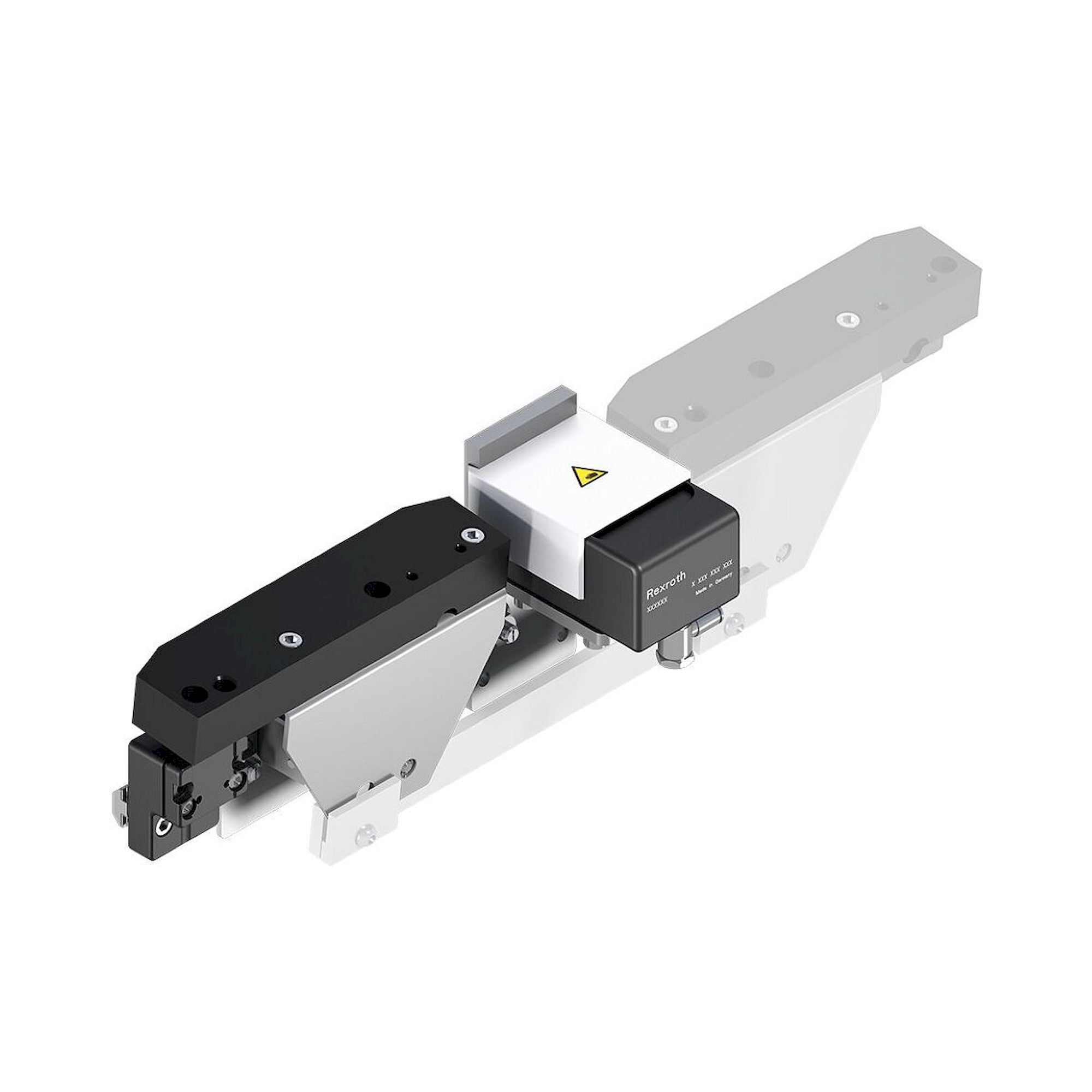

Transportsteuerungskomponenten für das Bosch-Rexroth-Transfersystem TS 2plus regeln Takt, Stauung und Positionierung der Werkstückträger auf der Förderstrecke. Das Sortiment umfasst Vereinzeler (VE 2, VE 2/S, VE 2/D-200), Wippen (WI 2, WI 2/X, WI 2/D) in Breiten BQ 160-800 mm, Anschläge, Verschiebeanschläge (BL 240, VA 2) sowie Dämpfer (DA 2/100-B und DA 2/100-C) für sanfte Abstopp-Vorgänge.

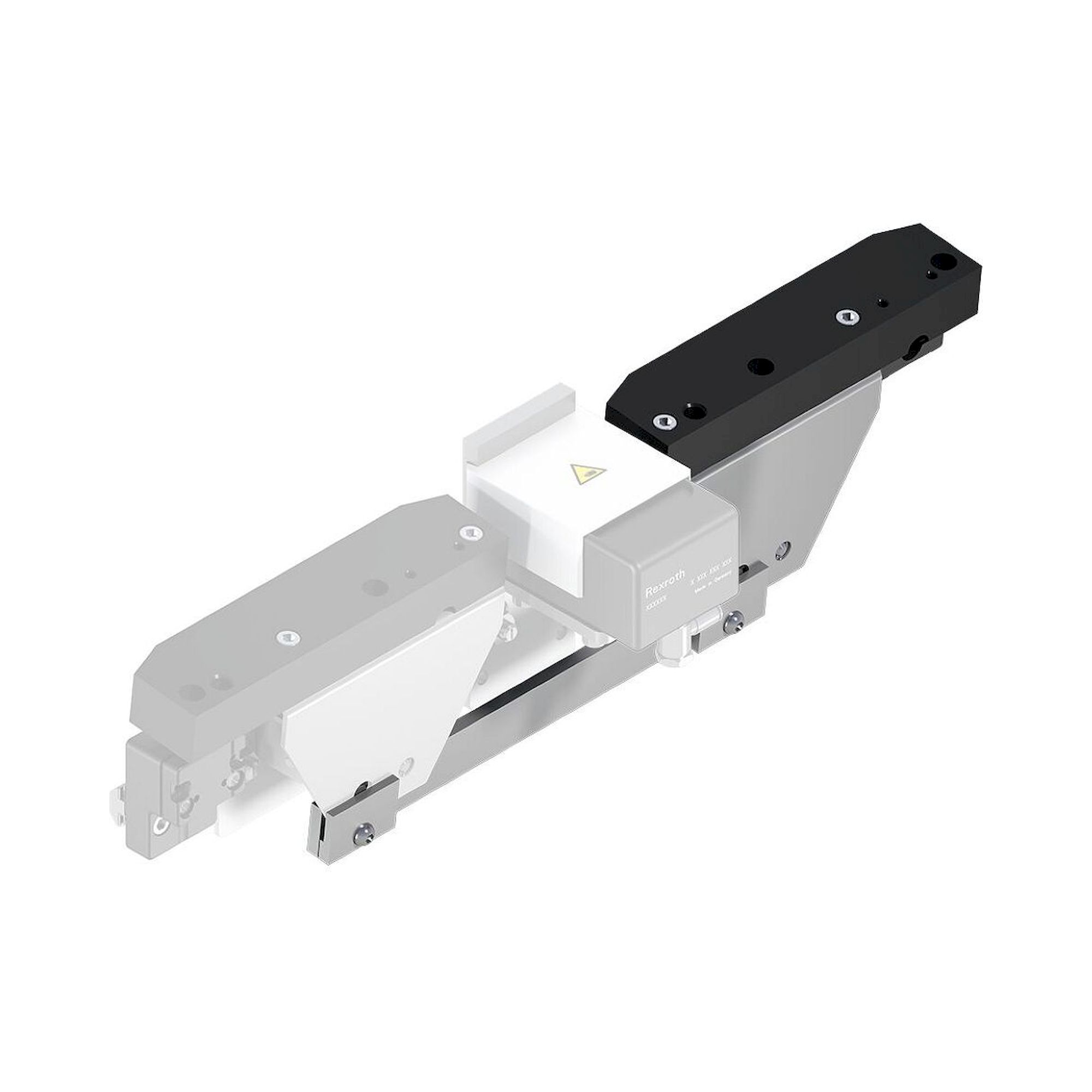

Für die Positions- und Signalerfassung stehen Näherungsschalter (M12, Schaltabstand SN = 4 mm, L = 70 mm) und Schalterhalter SH 2/SF bereit. Verlängerungen für Wippen vom Typ MS WI 2/X ermöglichen die Anpassung an größere Werkstückträger bis LWT 1040. Positionsschalter für VE2, VE2L und VA2 sind als kombiniertes Bauteil lieferbar.

55 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Transportsteuerung richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

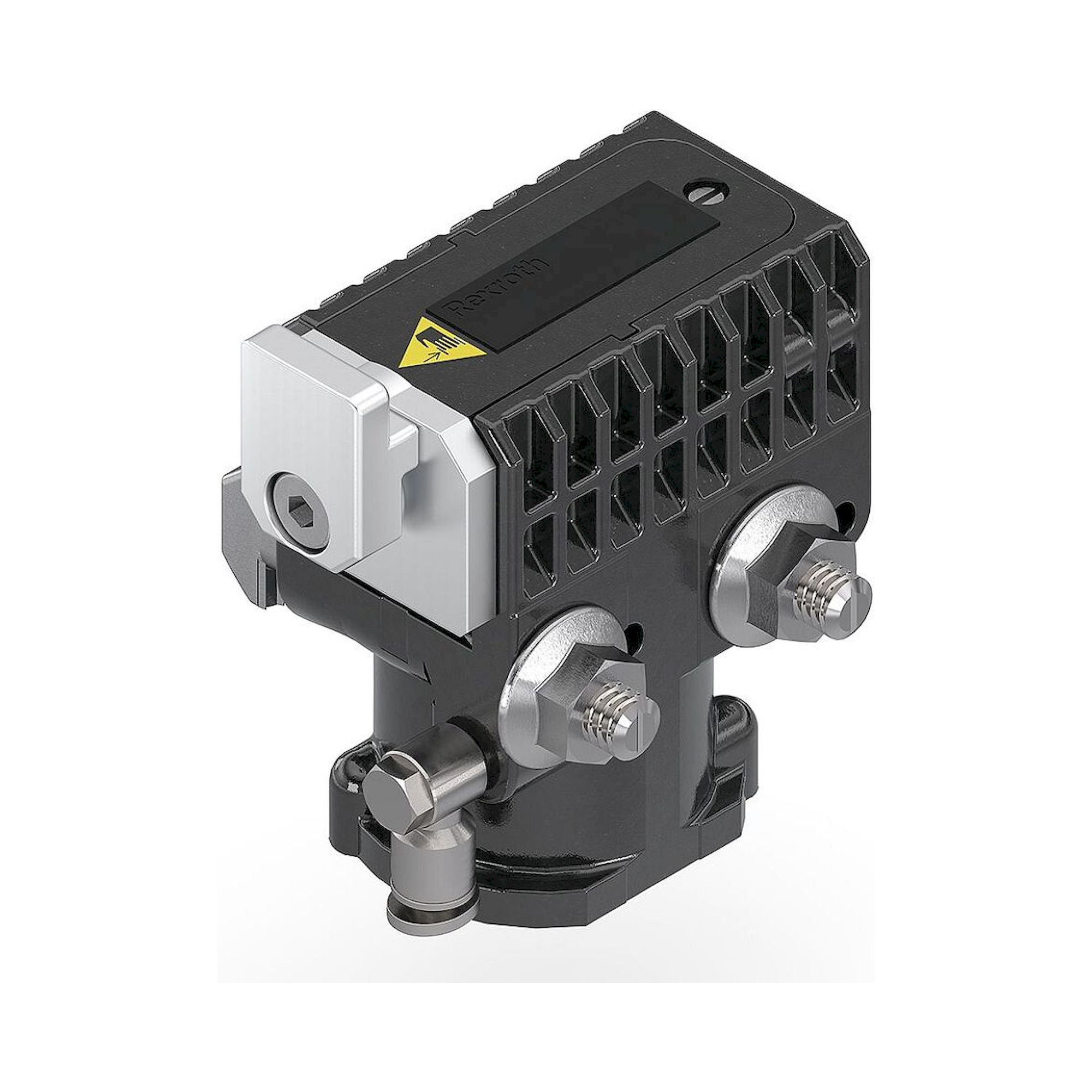

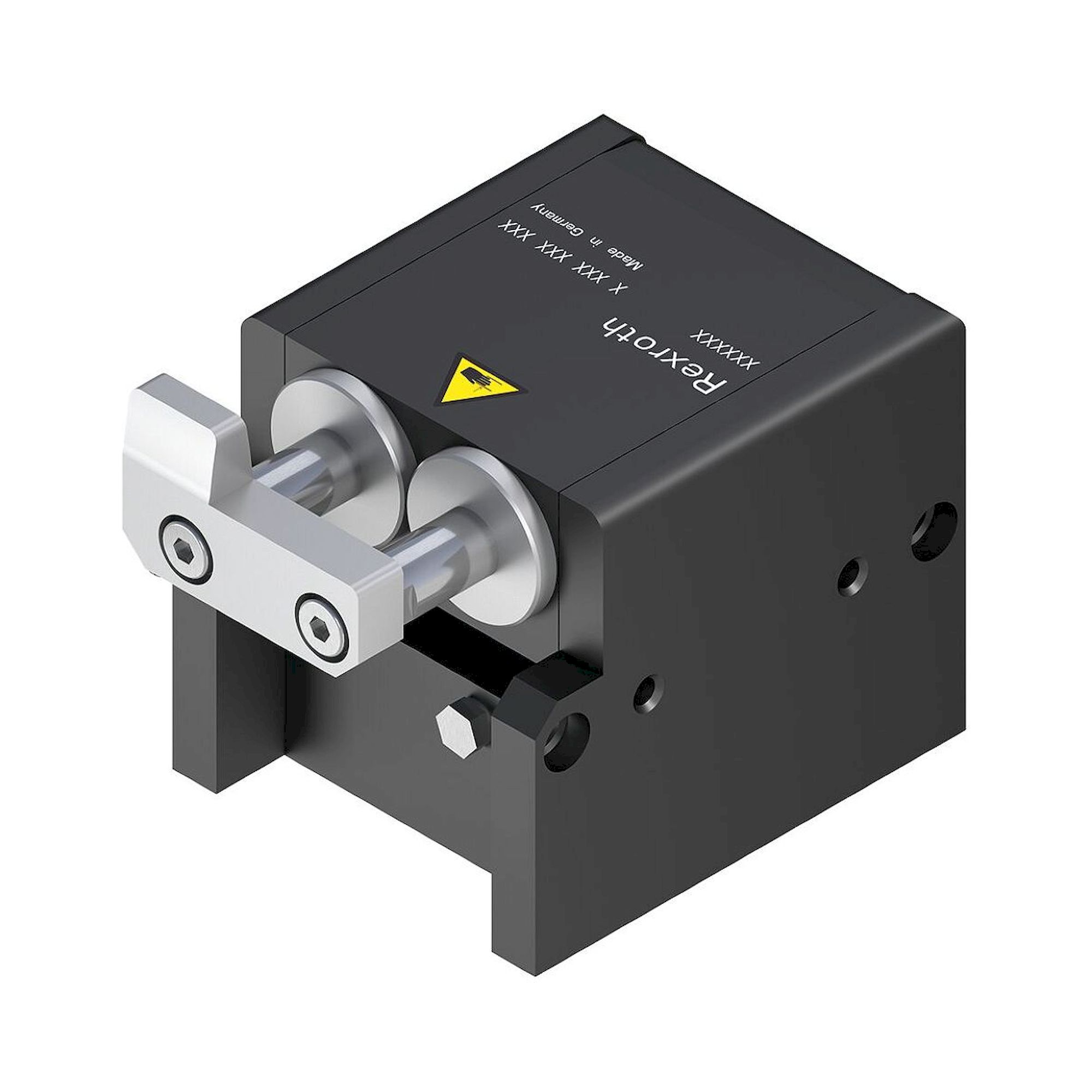

⚙ Vereinzeler VE 2 und VE 2/S - pneumatische Vereinzelung von Werkstückträgern, Standardversion und schmal

⚙ Vereinzeler VE 2/D-200 - Doppelvereinzeler für höhere Taktraten

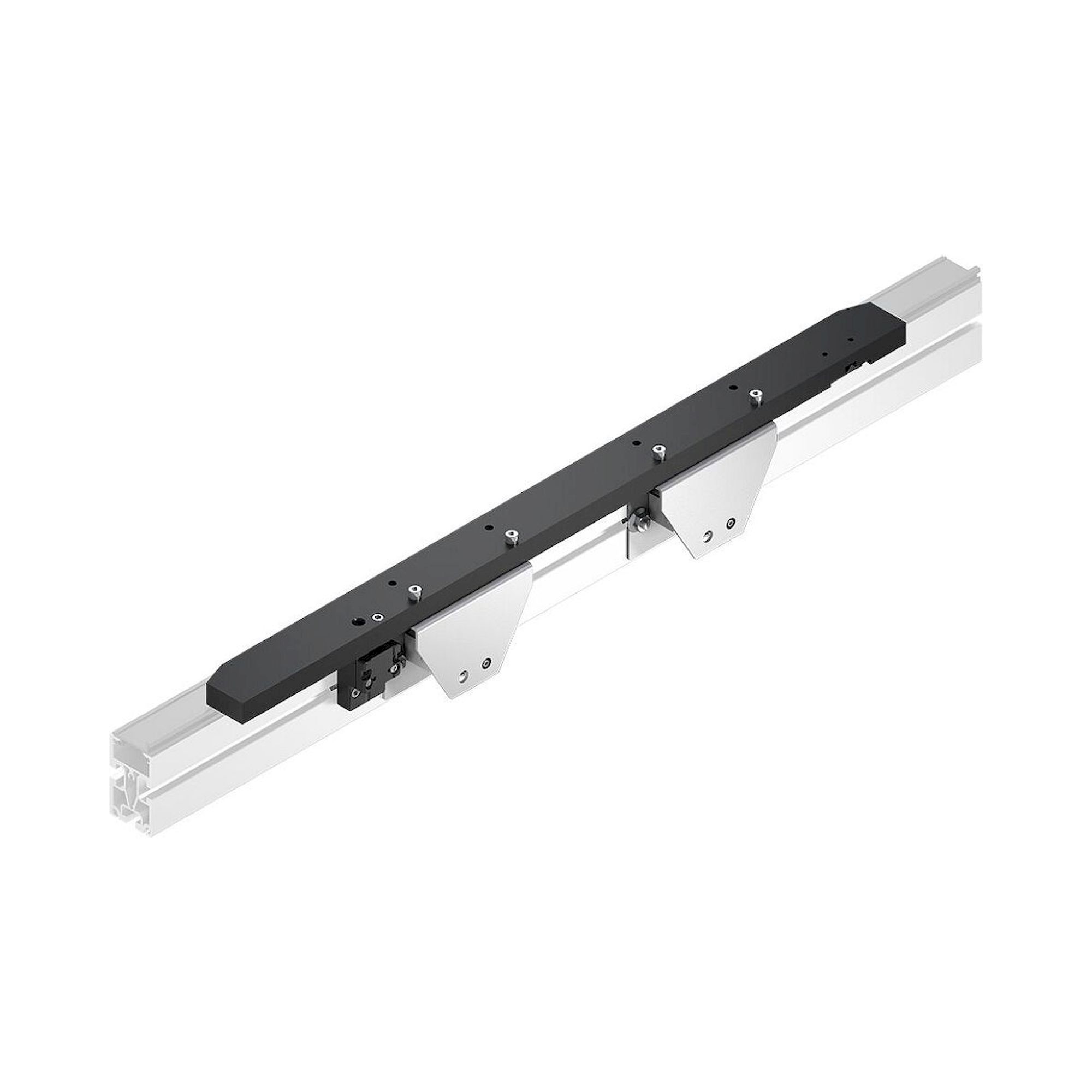

⬡ Wippe WI 2 und WI 2/X - BQ 160-800 mm, für Streckenbreiten aller gängigen Werkstückträgerbaubreiten

✦ Dämpfer DA 2/100 - hydraulische Dämpfung für sicheres Abbremsen schwerer Werkstückträger

✓ Näherungsschalter M12 - SN = 4 mm, L = 70 mm, für Positions- und Takterfassung am Streckenanschlag

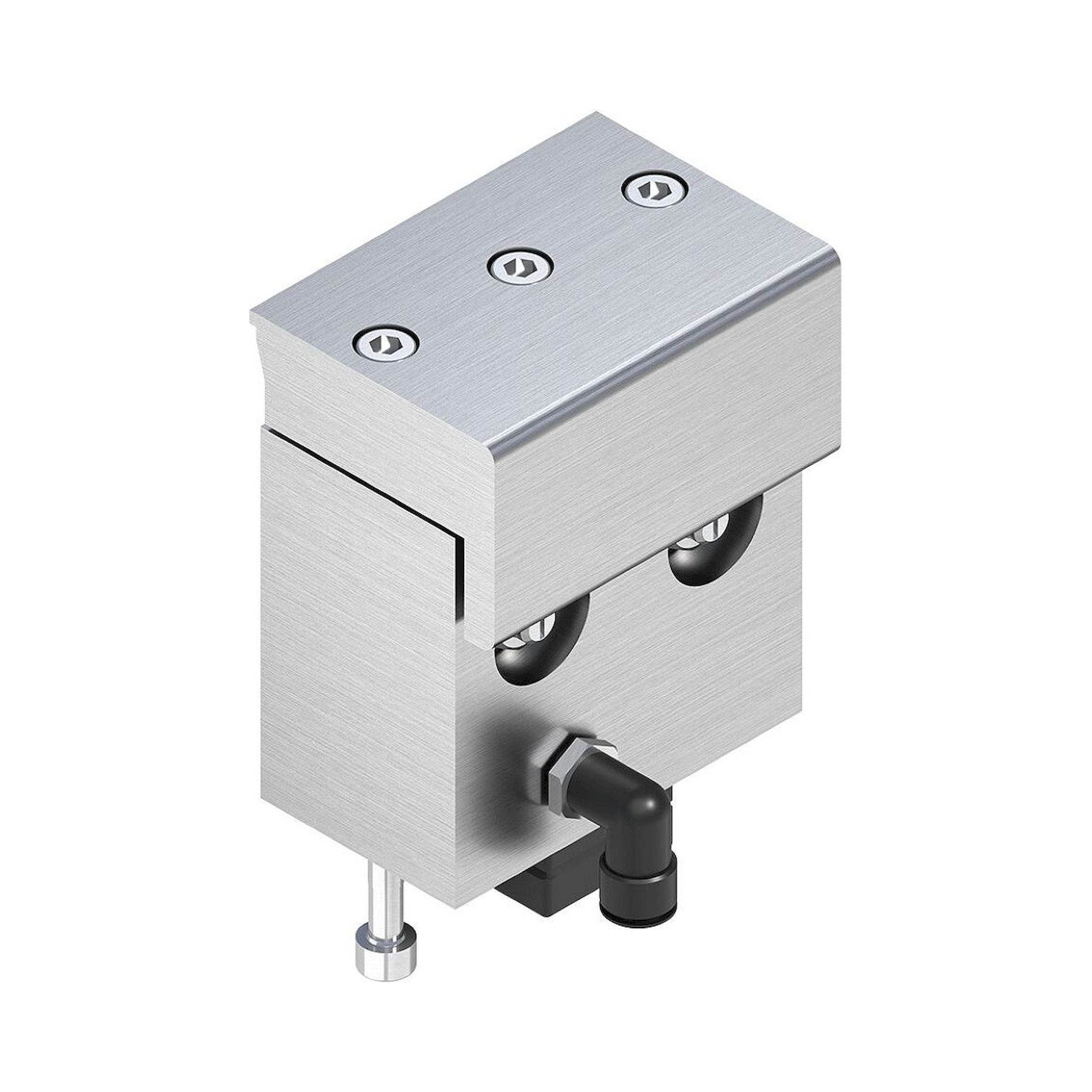

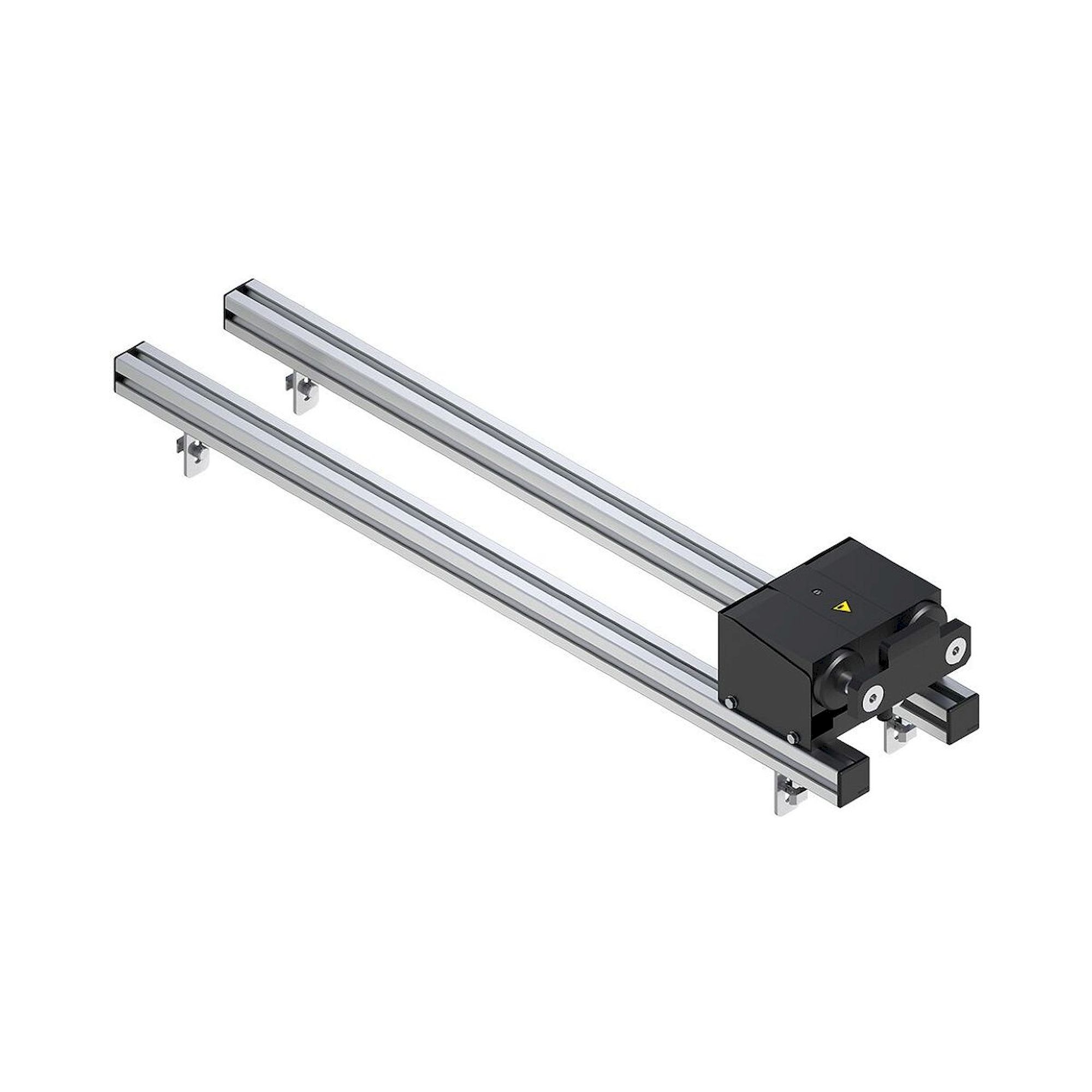

📦 Verschiebeanschlag VA 2 und BL 240 - für zeitlich gesteuerte Stau- und Freigabevorgänge

Produktübersicht Vereinzeler und Steuerelemente

Typ	Funktion	Besonderheit
VE 2	Vereinzeler Standard	Standardversion für TS 2plus
VE 2/S	Vereinzeler schmal	Für enge Einbausituationen
VE 2/D-200	Doppelvereinzeler	Höhere Taktraten
WI 2 BQ=160-800	Wippe / Stauanschlag	7 Breiten, 160 bis 800 mm

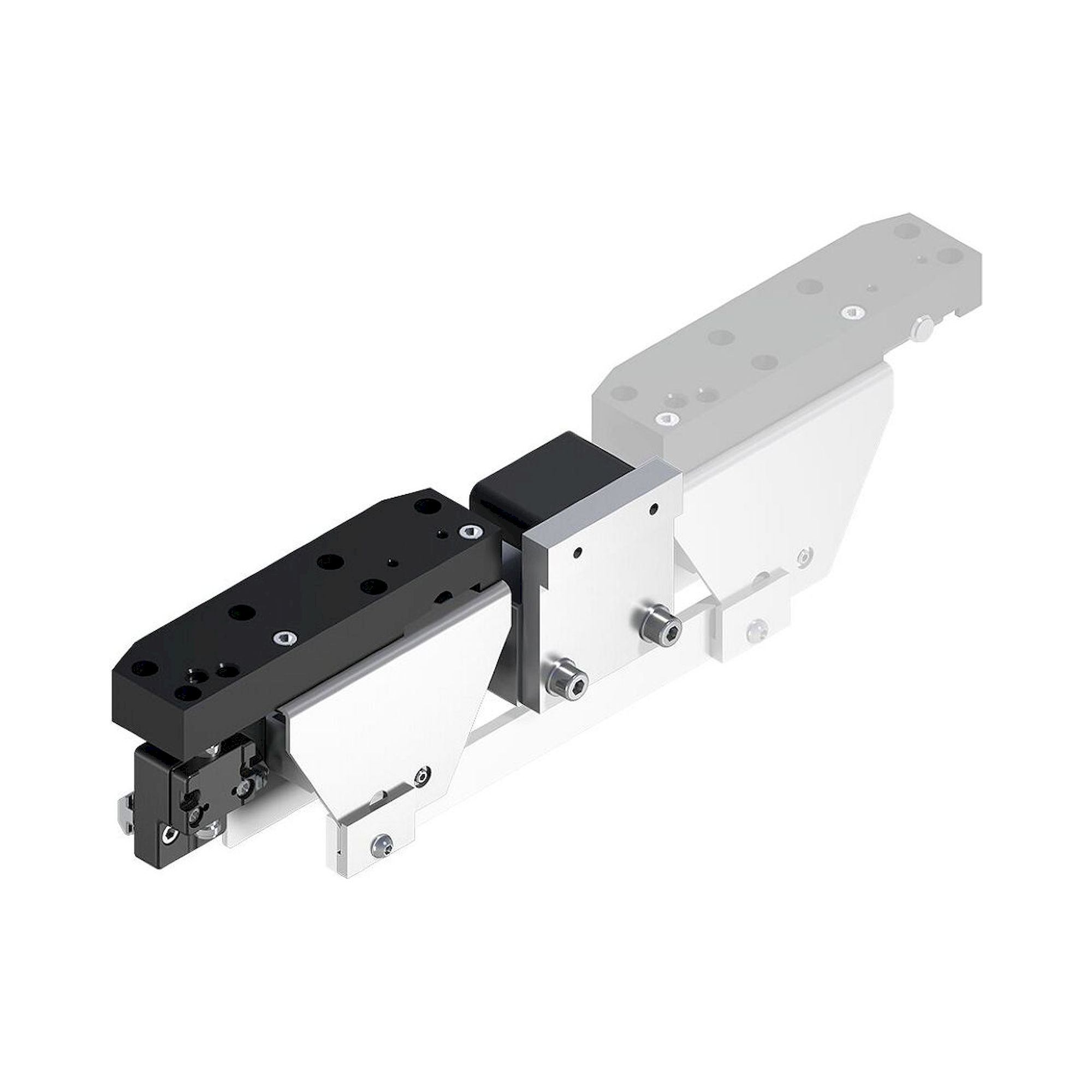

WI 2/X	Wippe, erweitert	Mit Verlängerungen bis LWT 1040

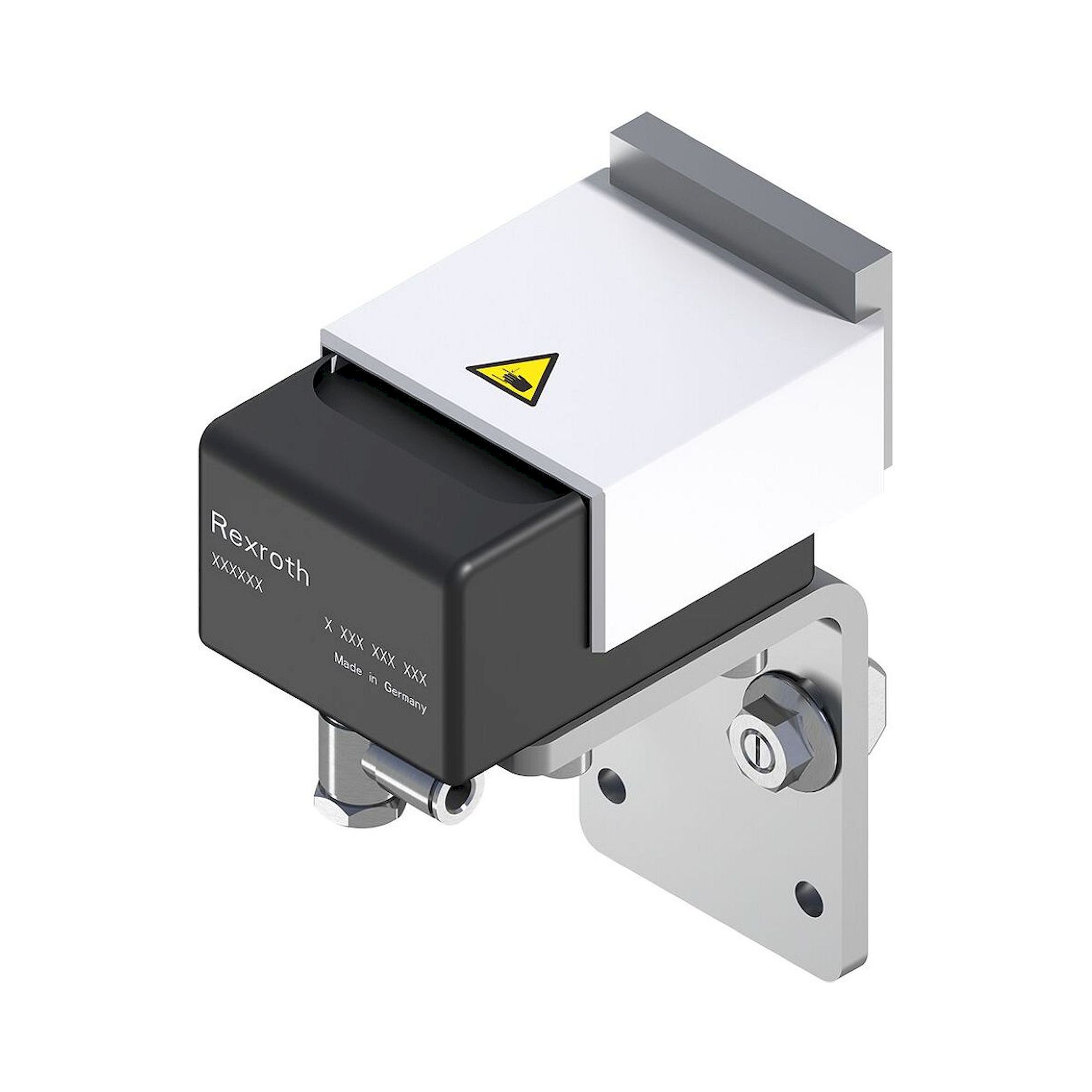

DA 2/100-B/C	Hydraulikdämpfer	Zwei Dämpfungscharakteristiken
VA 2	Verschiebeanschlag	Zeitgesteuerte Freigabe

Typische Einsatzbereiche

Typische Einsatzbereiche: Taktsteuerung in TS-2plus-Montagelinien mit pneumatischer Vereinzelung, Stausteuerung in Pufferzonen, sanftes Abstoppen schwerer Werkstückträger über Hydraulikdämpfer und Positions-Rückmeldung über Näherungsschalter. Typische Branchen sind Elektronikmontage, Automobilzulieferung und Konsumgüterfertigung mit hohen Taktraten.

FAQ

Häufige Fragen zu Transportsteuerung

Was ist eine Transportsteuerung für das Bosch Rexroth TS 2plus System und in welchen Industriebereichen wird sie eingesetzt?

Eine Transportsteuerung für das Bosch Rexroth TS 2plus System ist ein modulares Steuerungssystem zur präzisen Materialflussführung in automatisierten Transferlinien. Das System besteht aus Komponenten wie Wippen, Vereinzelern, Dämpfern und Verschiebeanschlägen, die eine exakte Positionierung und Taktung von Werkstücken ermöglichen. Hauptanwendungsgebiete sind die Automobilindustrie, Elektronikfertigung und Maschinenbau, wo synchrone Materialführung mit hoher Wiederholgenauigkeit erforderlich ist. Die modularen Komponenten lassen sich flexibel an verschiedene Werkstückgeometrien und Taktzeiten anpassen und gewährleisten eine zuverlässige Prozesssteuerung in der industriellen Fertigung.

Welche technischen Auswahlkriterien gelten für Transportsteuerungskomponenten im TS 2plus System?

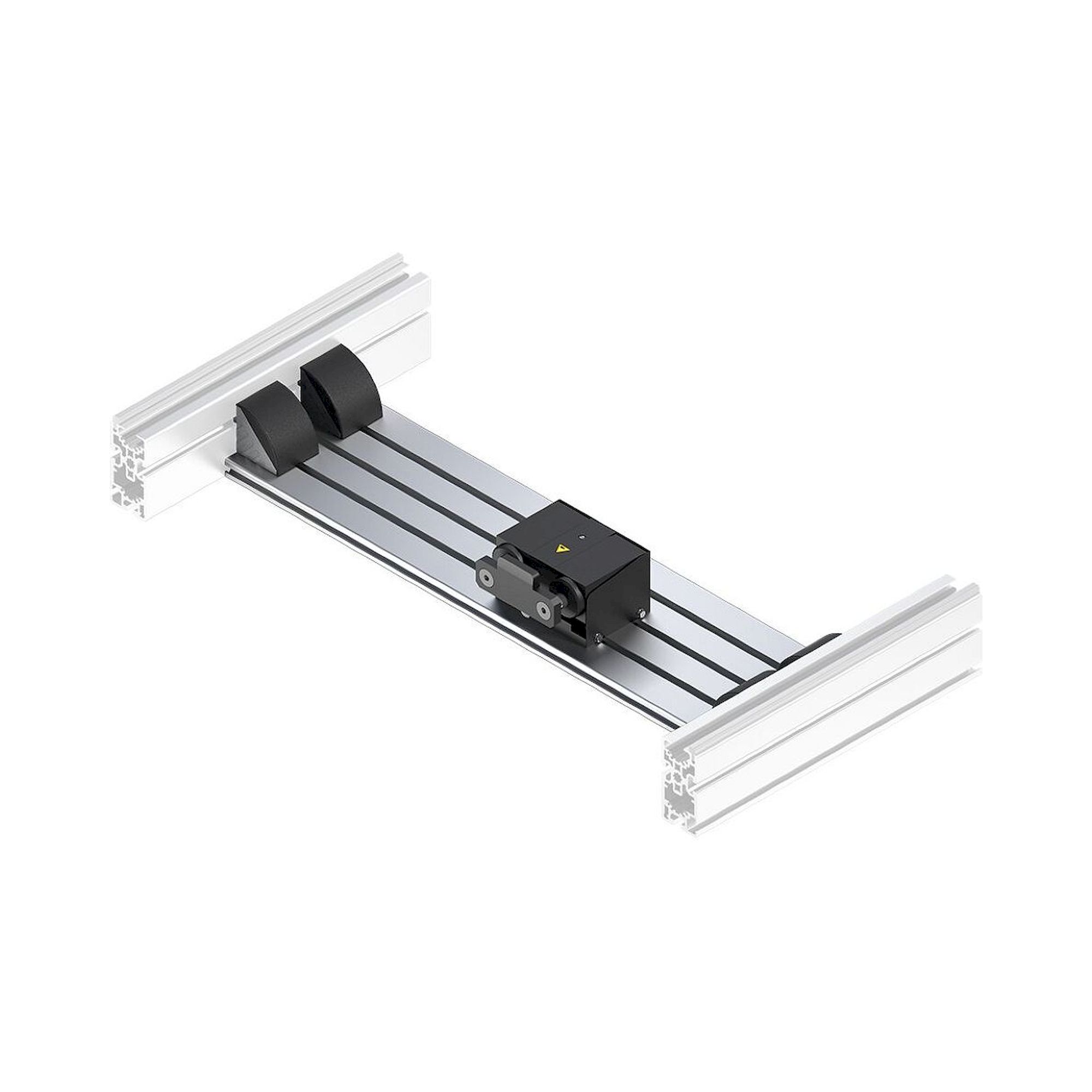

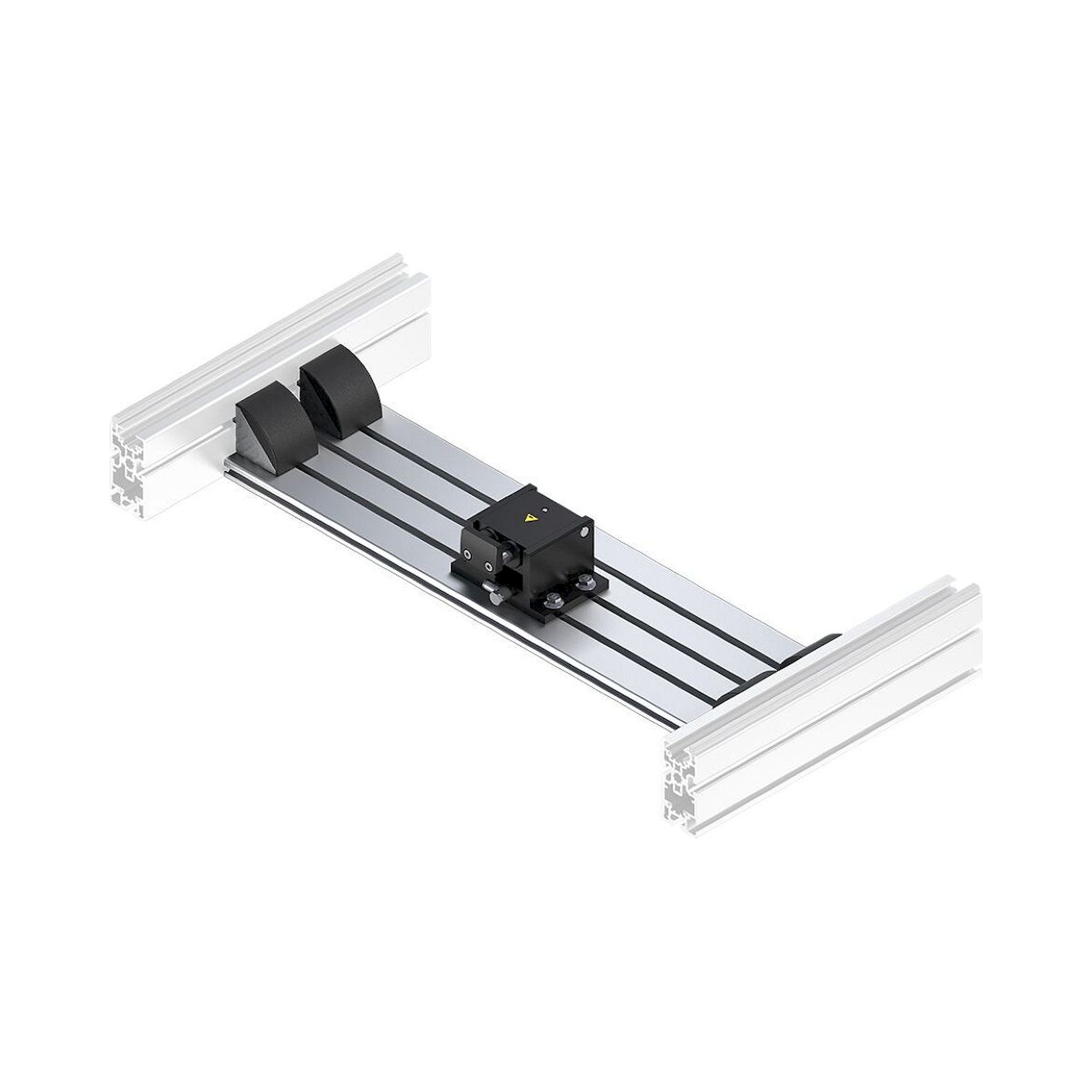

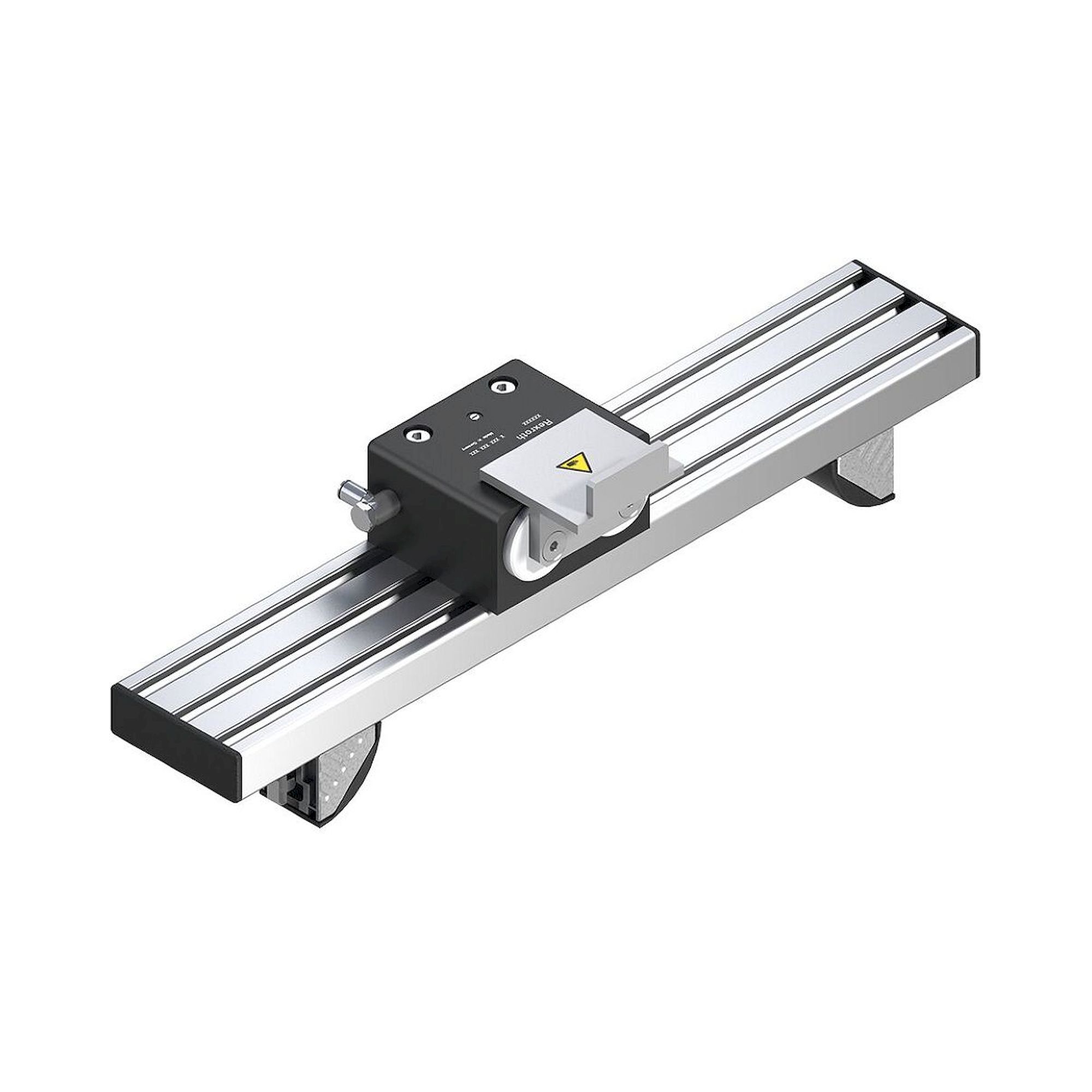

Die Auswahl von Transportsteuerungskomponenten erfolgt primär nach Werkstückabmessungen und Förderbreite, wobei Vereinzeler in Varianten von 100mm bis 250mm verfügbar sind, etwa der VE 2/D100-H oder VE 2/D250-H. Dämpfer sind in verschiedenen Ausführungen von 100mm bis 250mm erhältlich, beispielsweise DA 2/100-C oder DA 2/250-H mit unterschiedlichen Dämpfungscharakteristiken. Wippen werden nach Förderbreite dimensioniert, mit Standardbreiten von 640mm bis 800mm wie bei der WI 2 BQ=640 oder WI 2 BQ=800. Die Materialausführung und Oberflächenbehandlung richtet sich nach den Umgebungsbedingungen und den zu transportierenden Werkstücken, wobei auch ESD-antistatische Varianten für elektroniknahe Anwendungen verfügbar sind.

Welche Standards und Zertifizierungen gelten für Transportsteuerungen in Bosch Rexroth TS 2plus Systemen?

Transportsteuerungen für das Bosch Rexroth TS 2plus System entsprechen den europäischen Maschinenrichtlinien nach DIN EN ISO 12100 für Maschinensicherheit und DIN EN ISO 13849 für sicherheitsbezogene Teile von Steuerungen. Die elektrischen Komponenten erfüllen die Anforderungen nach DIN VDE 0113 für elektrische Ausrüstung von Maschinen sowie die EMV-Richtlinien nach DIN EN 61000. Pneumatische Antriebe unterliegen der Druckgeräterichtlinie nach DIN EN ISO 4414, während die mechanischen Bauteile den Festigkeitsanforderungen nach DIN EN 1050 entsprechen. Zusätzlich sind alle Systemkomponenten nach CE-Kennzeichnung konform und erfüllen die Anforderungen der Niederspannungsrichtlinie 2014/35/EU.

Welche Unterschiede bestehen zwischen den verschiedenen Dämpfer-Varianten im TS 2plus Transportsteuerungssortiment?

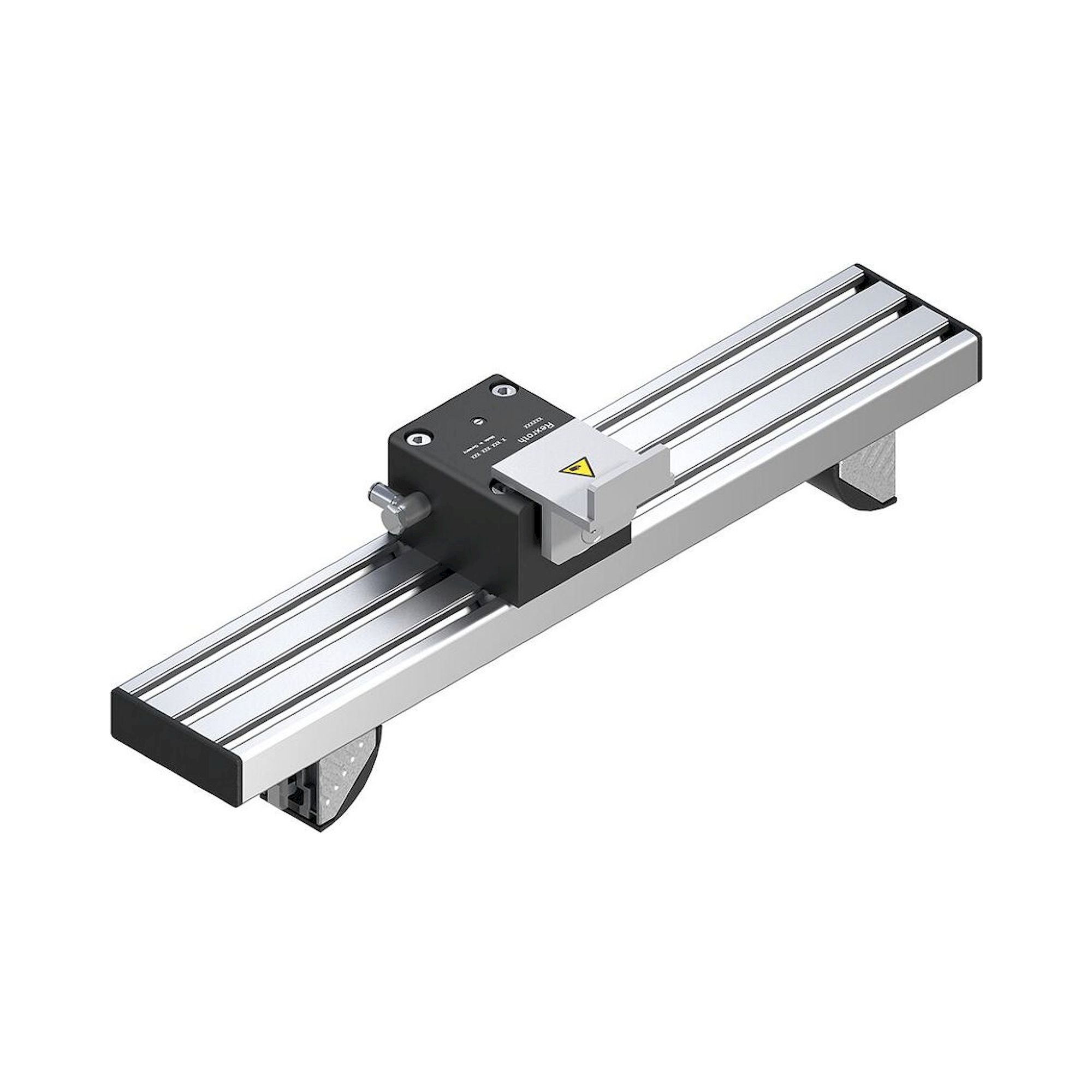

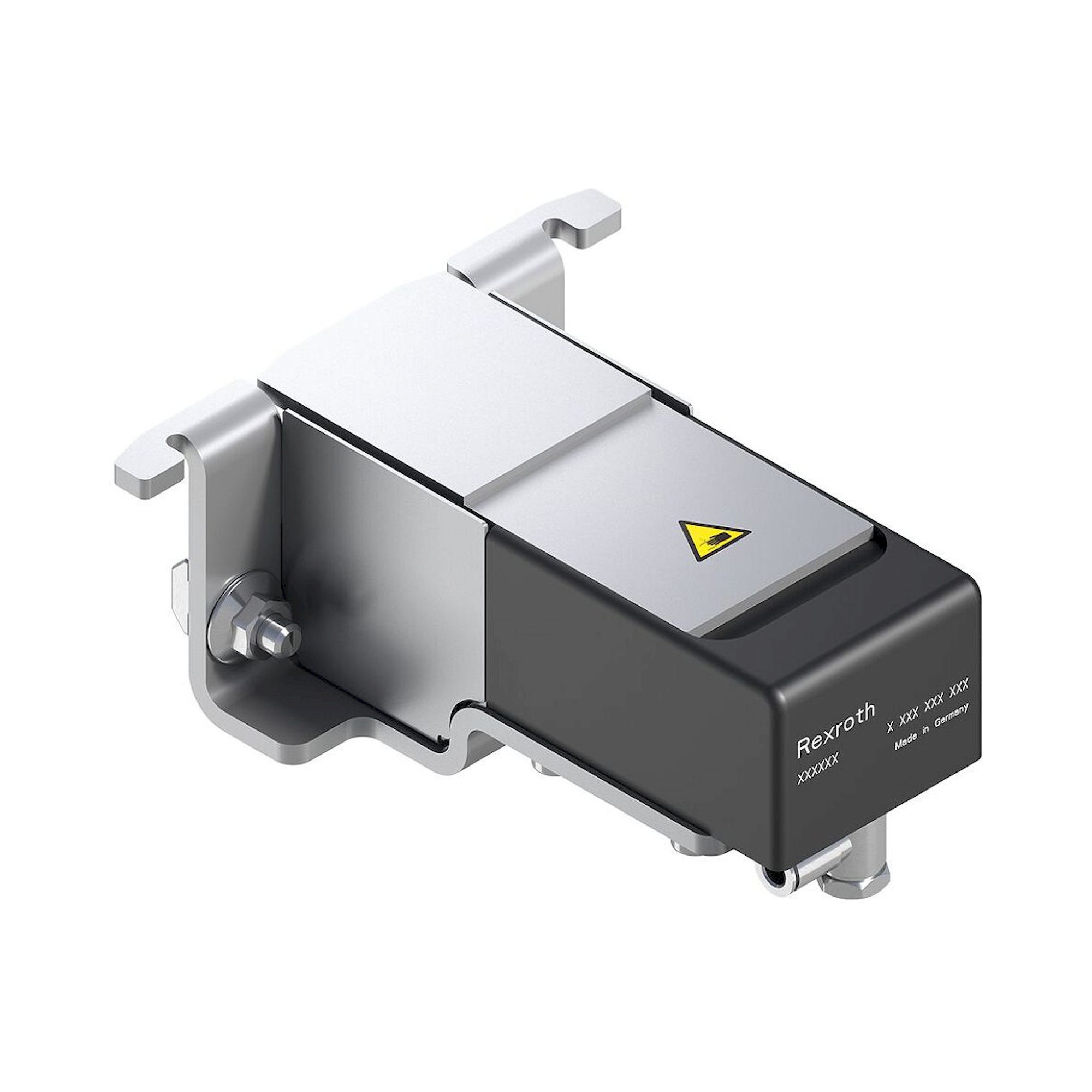

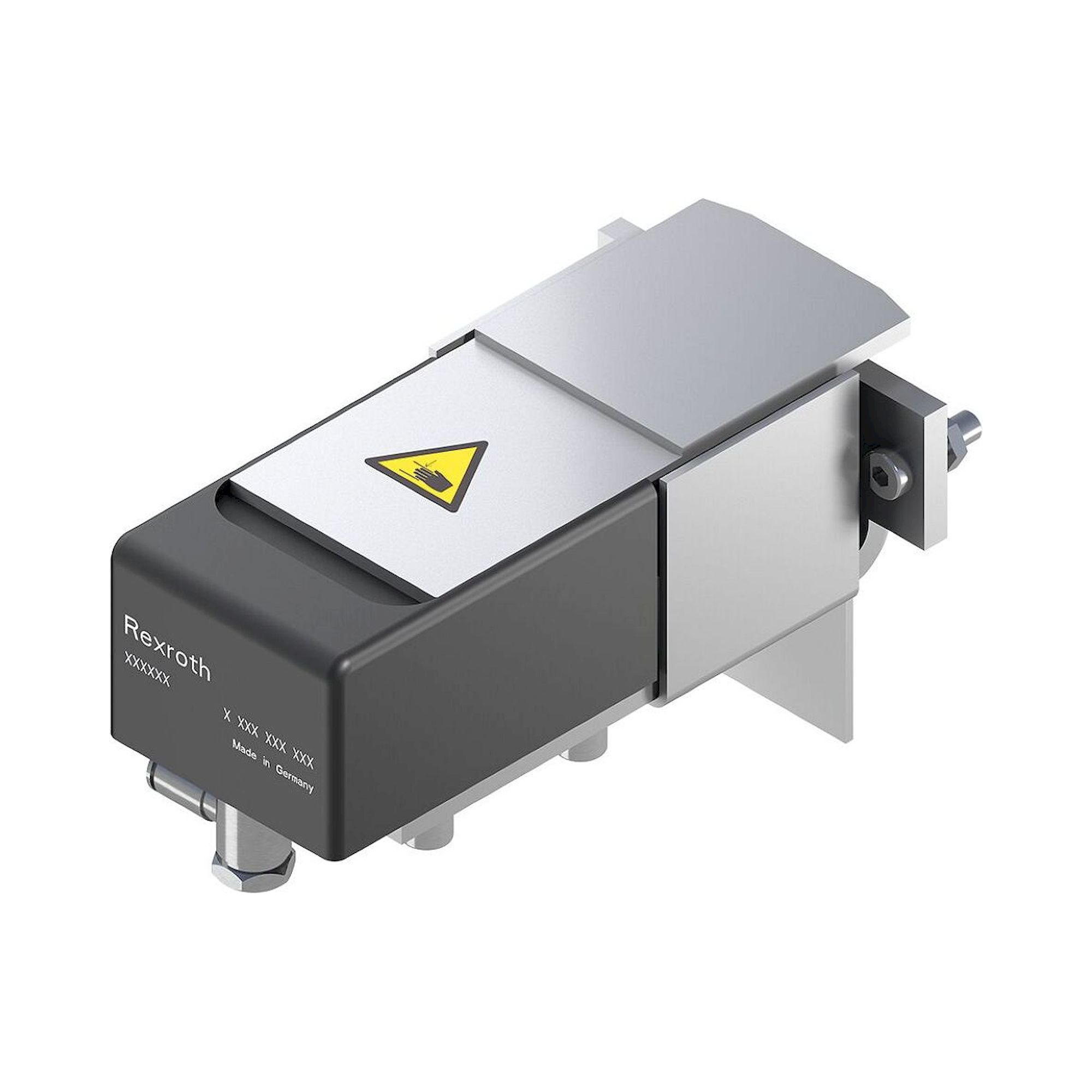

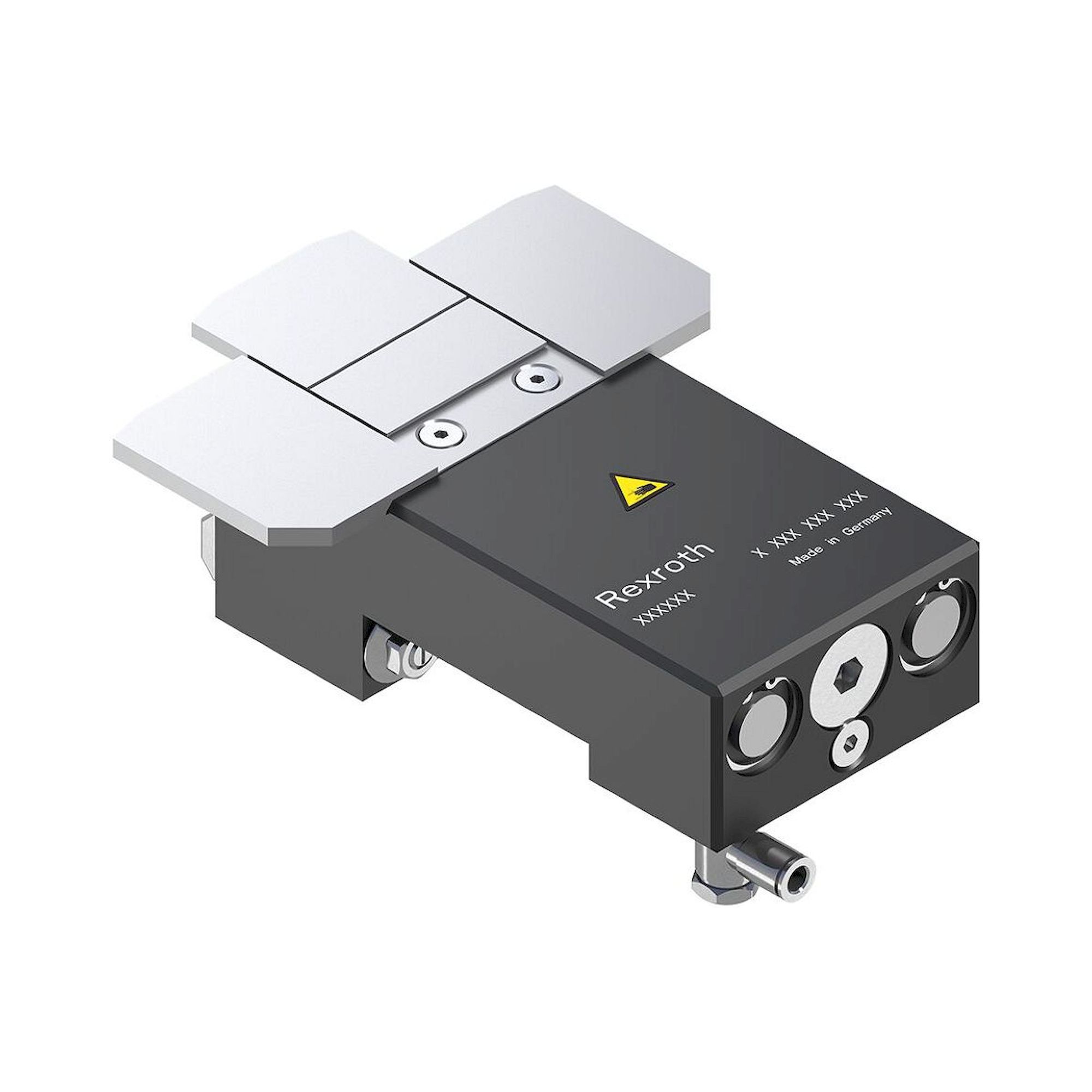

Die Dämpfer-Varianten unterscheiden sich in Baulänge, Dämpfungscharakteristik und Montageausführung, wobei die Bezeichnungen die jeweiligen Spezifikationen angeben. Der DA 2/100-B bietet eine Standarddämpfung für leichte bis mittlere Werkstücke bis 5kg Gewicht, während der DA 2/100-C eine verstärkte Dämpfung für höhere Geschwindigkeiten bis 0,8 m/s aufweist. Die Variante DA 2/100-H ist für schwere Werkstücke bis 15kg ausgelegt, und der DA 2/150-E bietet eine verlängerte Dämpfungsstrecke von 150mm für sanfte Verzögerung schwerer Bauteile. Alle Varianten sind für unterschiedliche Werkstückgewichte und Anfahrgeschwindigkeiten optimiert und gewährleisten eine schonende Materialhandhabung ohne Beschädigung empfindlicher Werkstücke.

Welche Installationsanforderungen und Systemkompatibilität gelten für TS 2plus Transportsteuerungskomponenten?

Die Installation von TS 2plus Transportsteuerungskomponenten erfordert eine stabile Grundkonstruktion aus Bosch Rexroth Aluminiumprofilen der Serie 45x45 oder 45x90 mit einer Planheit von ±0,5mm über die gesamte Förderlänge. Elektrische Anschlüsse erfolgen über M12-Rundsteckverbinder nach DIN EN 61076, pneumatische Anschlüsse über Steckanschlüsse nach DIN ISO 4414 mit 6mm Außendurchmesser für Druckluftversorgung. Die Komponenten sind ausschließlich mit anderen TS 2plus Systemteilen kompatibel und erfordern die entsprechenden Montageschienen und Befestigungselemente aus dem Bosch Rexroth Systembaukasten. Die Steuerungsintegration erfolgt über standardisierte Feldbus-Schnittstellen wie PROFIBUS DP oder Ethernet/IP mit 24V DC Spannungsversorgung.

Welche Schutzart und Betriebsbedingungen gelten für TS 2plus Transportsteuerungskomponenten?

Die mechanischen Komponenten der TS 2plus Transportsteuerung sind für Schutzart IP54 nach DIN EN 60529 ausgelegt und eignen sich für Industrieumgebungen mit normaler Verschmutzung ohne aggressive Medien. Der zulässige Betriebstemperaturbereich liegt zwischen +5°C und +40°C bei einer relativen Luftfeuchtigkeit von maximal 80% ohne Kondensation. Pneumatische Komponenten arbeiten mit Betriebsdrücken von 4 bis 8 bar nach DIN ISO 4414, wobei die Druckluft nach DIN ISO 8573-1 Klasse 7.4.4 aufbereitet sein muss. Elektrische Bauteile entsprechen der Schutzklasse IP65 und sind für Netzspannungen von 24V DC ausgelegt mit einer zulässigen Schwankungsbreite von ±10% der Nennspannung.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für Transportsteuerungskomponenten im TS 2plus System?

Die präventive Wartung von TS 2plus Transportsteuerungskomponenten erfolgt nach DIN 31051 in festgelegten Intervallen, wobei mechanische Bauteile alle 2000 Betriebsstunden oder halbjährlich auf Verschleiß und ordnungsgemäße Funktion zu prüfen sind. Pneumatische Dämpfer und Vereinzeler erfordern eine monatliche Sichtprüfung auf Leckagen und Funktionsfähigkeit sowie eine jährliche Vollinspektion mit Dichtungsprüfung und Austausch der Dichtungselemente. Die Führungsschienen sind wöchentlich zu reinigen und alle 500 Betriebsstunden mit geeignetem Schmiermittel nach DIN 51825 Klassifikation KP2K-30 zu behandeln. Elektrische Komponenten unterliegen der jährlichen Prüfung nach DGUV Vorschrift 3 mit Dokumentation der Isolationsmesswerte und Funktionsprüfungen aller Sicherheitsschaltungen.
