Zubehör
Transfersystem Bosch Rexroth TS 2plus

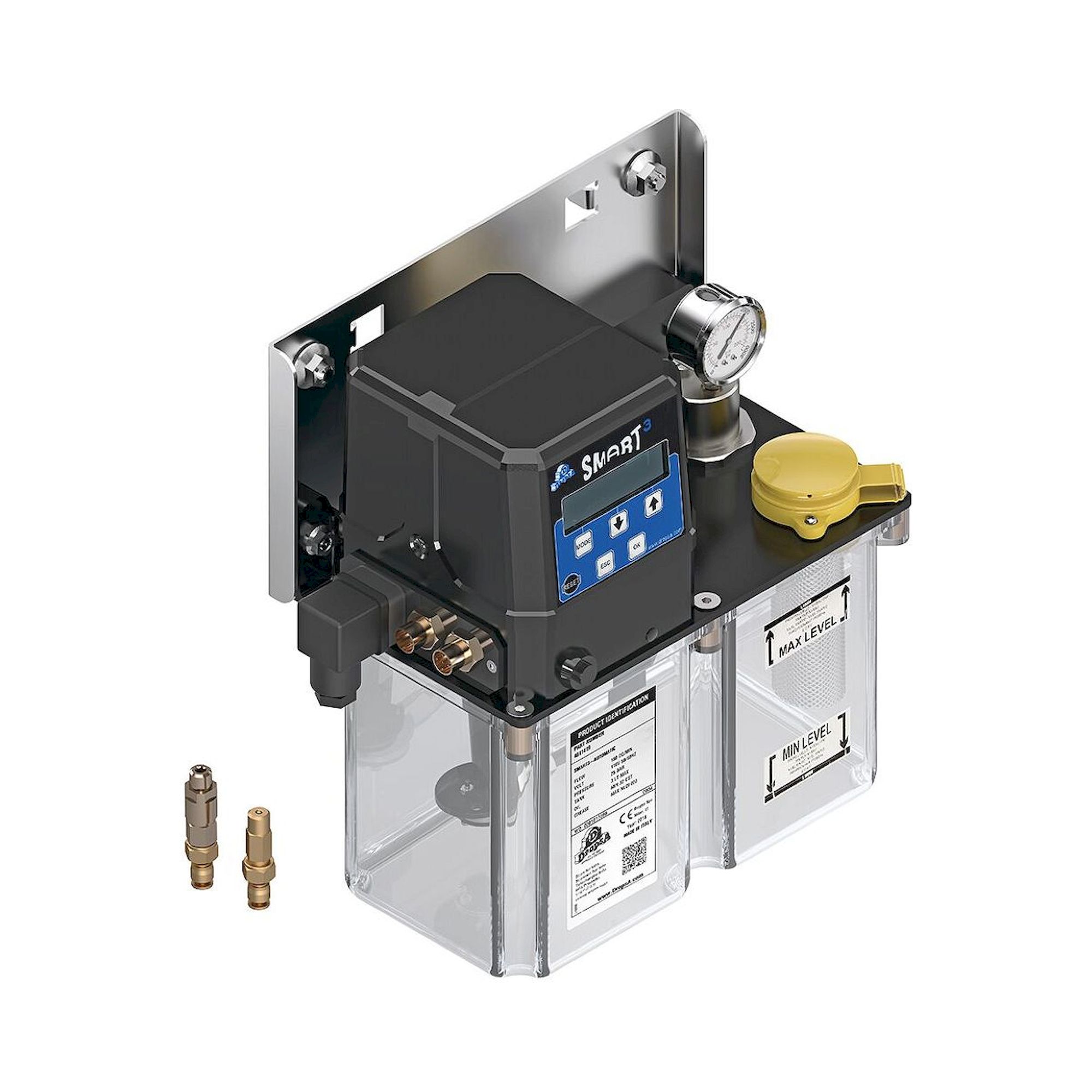

Das Zubehörsortiment für das Transfersystem TS 2plus von Bosch Rexroth umfasst Wartungs- und Schmierkomponenten sowie Dosierventile für die Kettenschmierung. Kernstücke sind die Schmierpumpe LU 2/P-24V mit 3-Liter-Vorratsbehälter, der zugehörige Montagesatz LU 2/P sowie vorconfektionierte Leitungssets (PA-Schlauch D4x3, Länge 20 m; Stahlrohr D4 mm, 7x3 m) für den direkten Anschluss an die Streckenkomponenten.

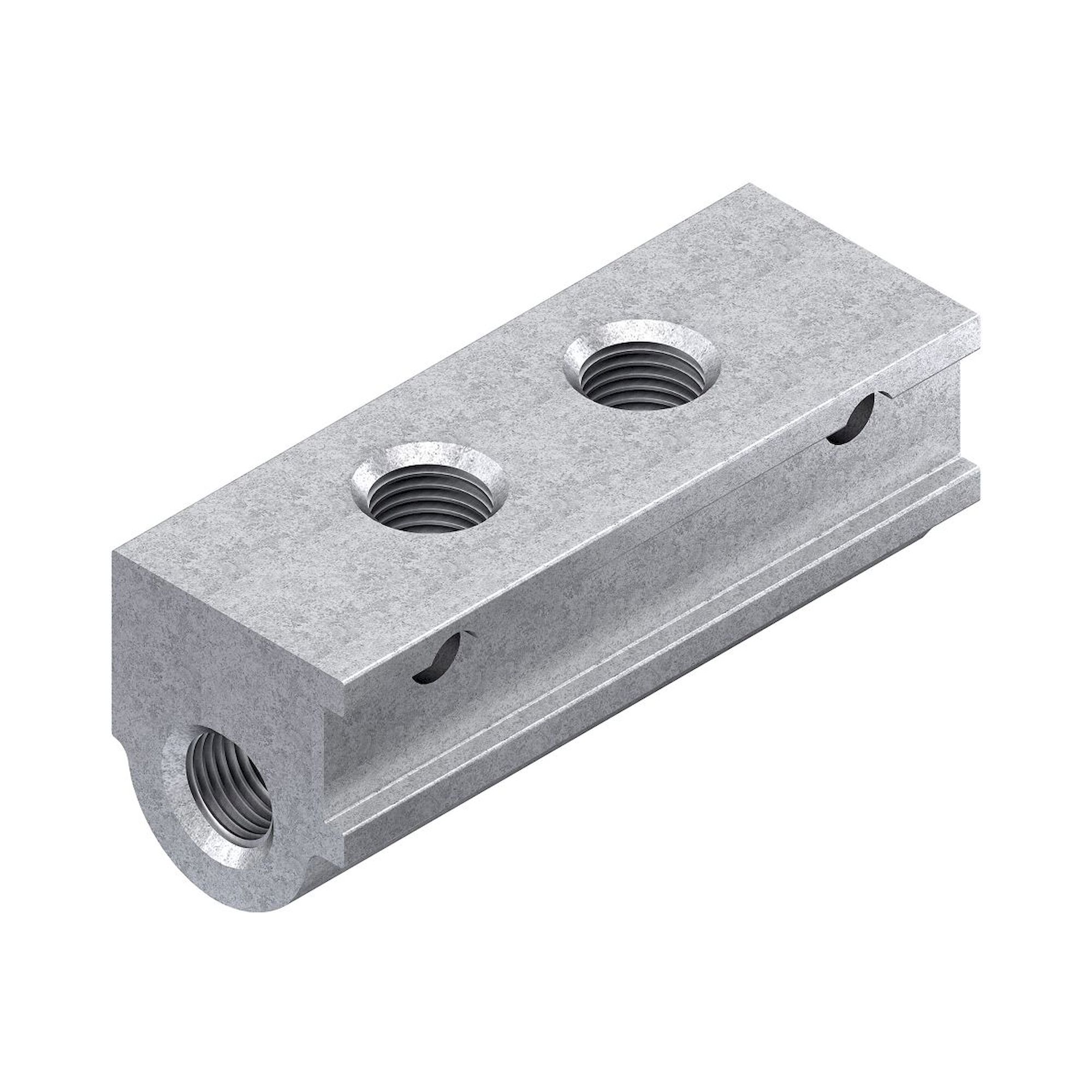

Hydraulische Steuerblöcke LU 2/M in vier Ausführungen (2, 4, 6 und 8 Ausgänge) verteilen das Schmiermittel auf mehrere Schmierstellen. Dosierventile aus dem LU-2-Programm regeln die Schmiermittelmenge pro Schmierzyklus. Als Betriebsmittel ist Öl STRUCTOVIS GHD in 5-Liter-Gebinden verfügbar.

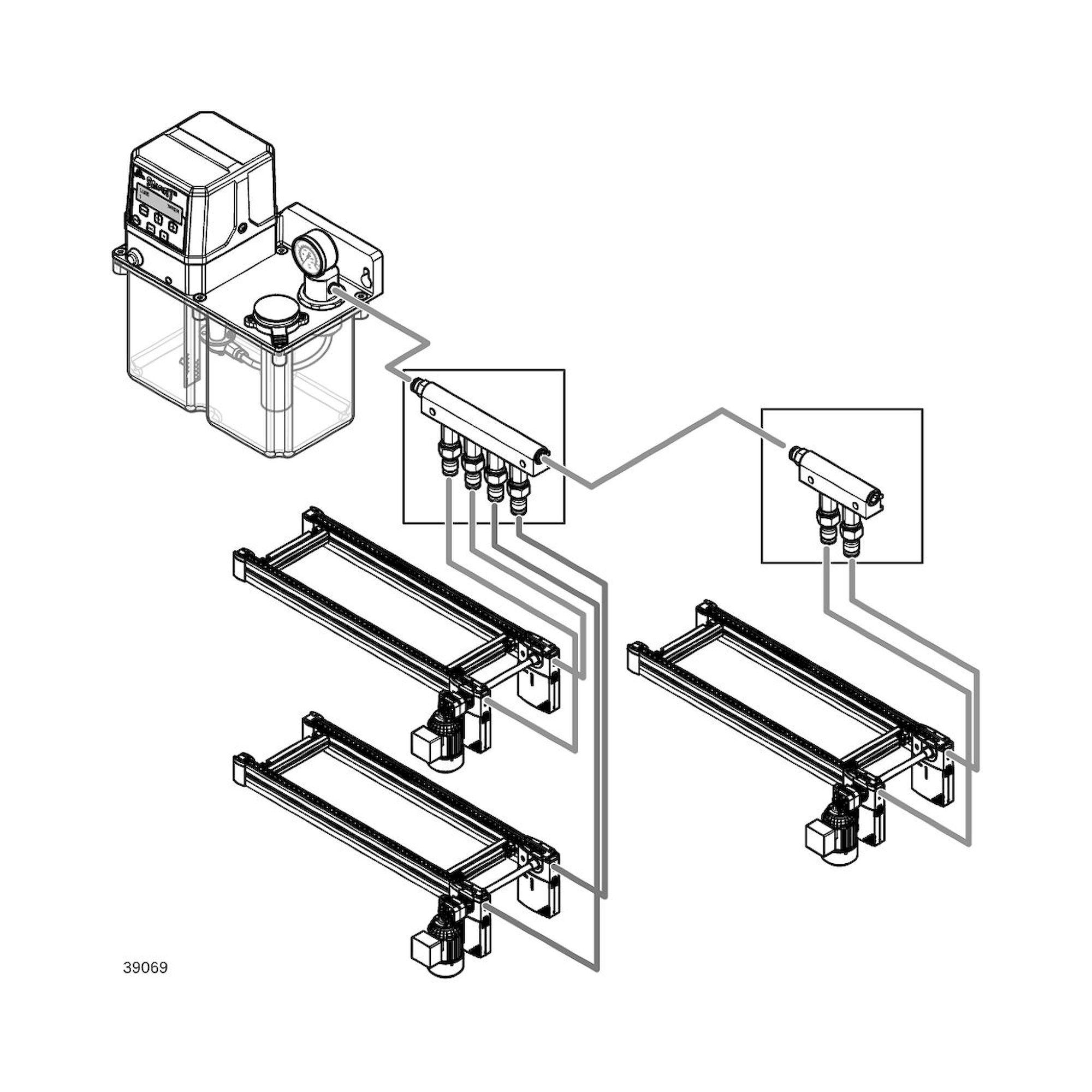

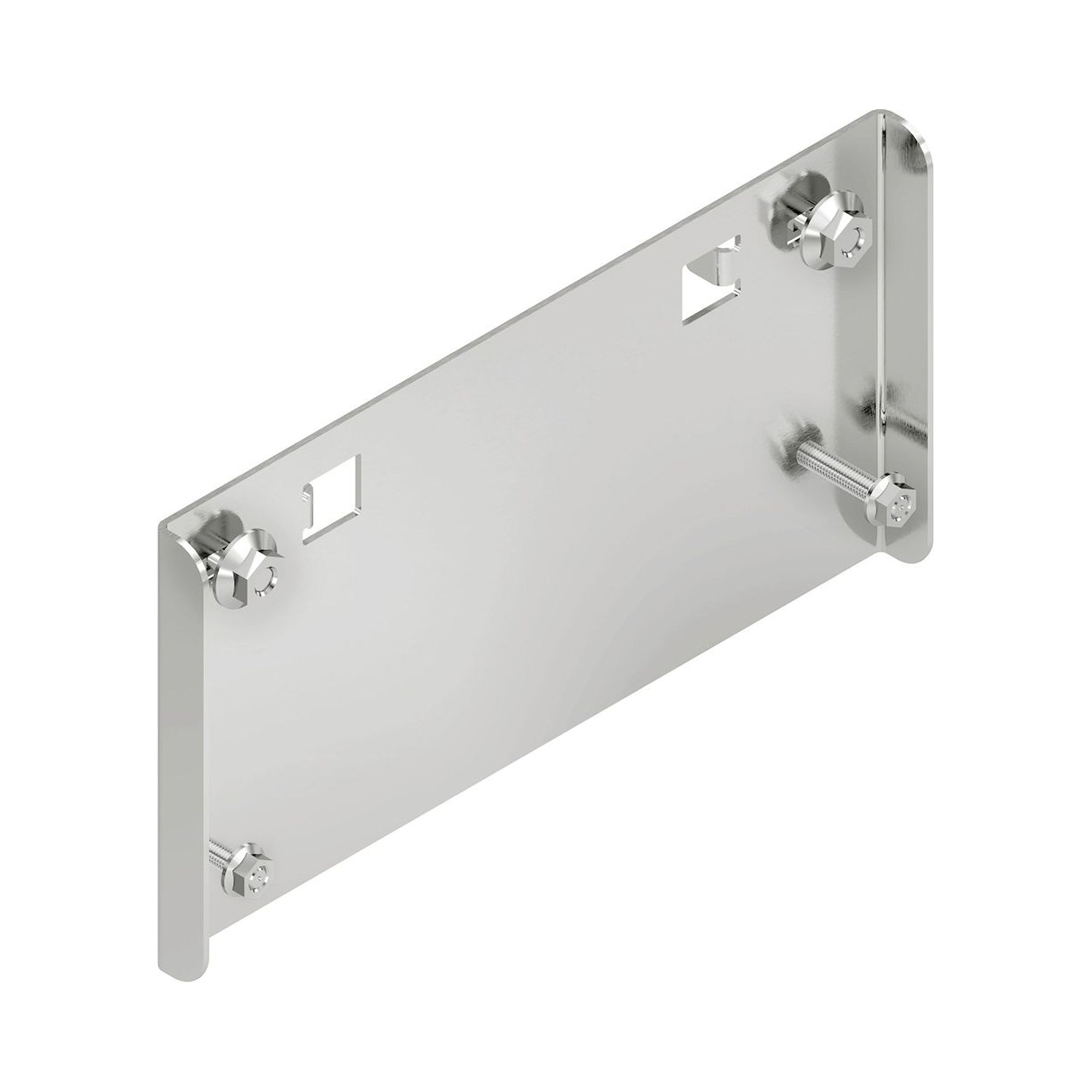

Eine typische Schmieranlage besteht aus der Pumpe LU 2/P-24V, einem Steuerblock LU 2/M mit der benötigten Ausgangsanzahl und den Dosierventilen an jeder Schmierstelle. Die Leitungen werden mit dem PA-Schlauchset oder dem Stahlrohrset verlegt. Der Montagesatz LU 2/P enthält die erforderlichen Befestigungs- und Anschlusselemente. Alle Komponenten sind aufeinander abgestimmt und auf die Schmiermittelmenge im STRUCTOVIS-GHD-Betrieb ausgelegt.
Typische Einsatzbereiche: Automatische Zentralschmierung in TS-2plus-Linien mit hohem Durchsatz, bei denen ein manuelles Nachschmieren der Rollenkette zu Produktionsunterbrechungen führen würde. Die Pumpen-Steuerblock-Kombination eignet sich für Mehrstationen-Anlagen in der Elektronik-, Automobil- und Konsumgüterfertigung.
