Full Blow Cupla

Niederdruck bis 19 bar

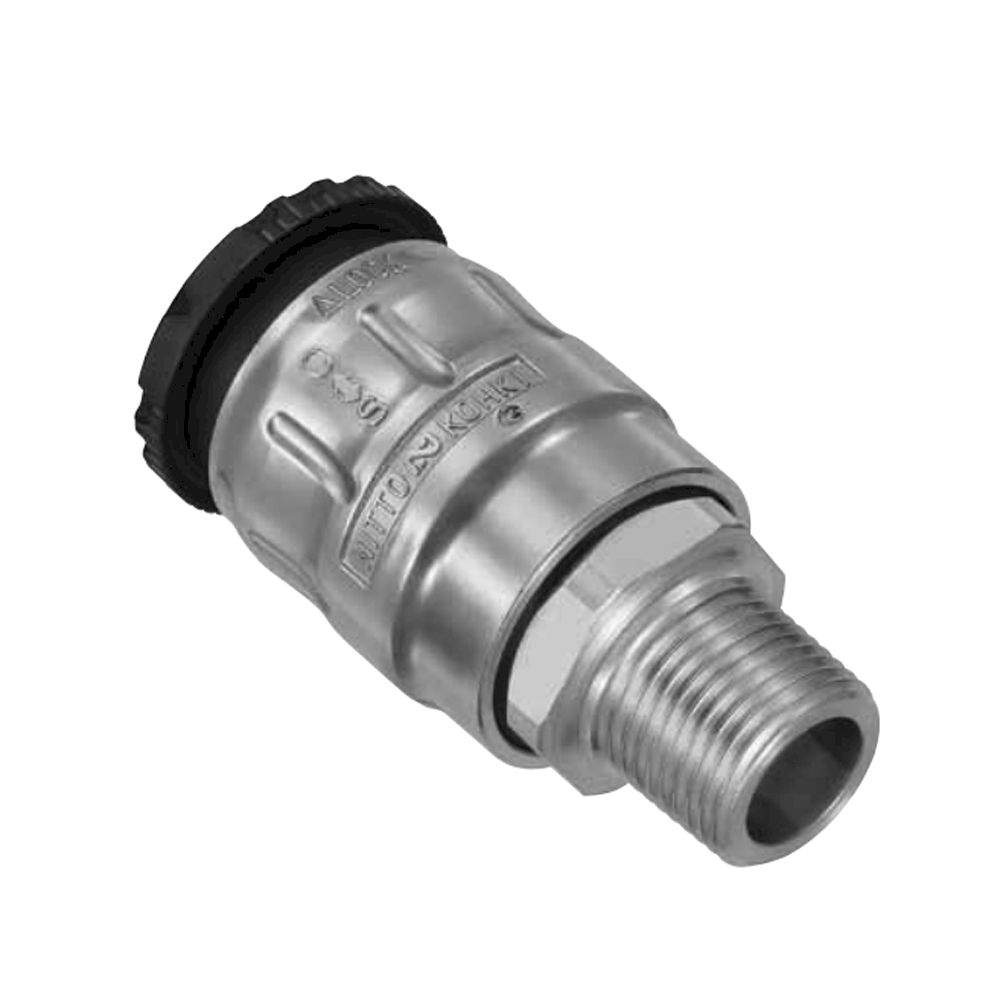

Die Nitto Kohki Full Blow Cupla (Baureihe FBH) ist eine Schnellkupplung aus Aluminium mit NBR-Dichtung, ausgelegt für vollständigen Durchblase-Betrieb ohne internen Anschlag. Der ungehinderte Querschnitt erlaubt höhere Volumenströme bei geringerem Druckabfall als bei Standardkupplungen. Die Baureihe umfasst Größen 20, 30, 40, 65, 80, 85 und 110 in Schlauchausführung (SH), Außengewinde (SM), Innengewinde (SF) und Gewindeanschluss (SN) für verschiedene Rohranschlussarten.

⚙ Aluminium-Gehäuse, NBR-Dichtung - leichte Bauweise für druckluftbetriebene Blaswerkzeuge

✓ Vollständiger Durchblase-Querschnitt - minimierter Druckverlust für maximalen Volumenstrom

⚡ Größen 20-110 - breite Auswahl für Druckluft-Blasanwendungen unterschiedlicher Dimension

↕ Anschlusstypen SH/SM/SF/SN - Schlauch, Außen- und Innengewinde sowie Gewindeanschluss je nach Einbausituation

Typ	Werkstoff	Dichtung	Anschluss
FBH-20SH / 30SH / 40SH	Aluminium	NBR	Schlauchanschluss, Gr. 20/30/40
FBH-20SM / 30SM / 40SM	Aluminium	NBR	Außengewinde, Gr. 20/30/40
FBH-20SF / 30SF / 40SF	Aluminium	NBR	Innengewinde, Gr. 20/30/40
FBH-65SN / 80SN / 85SN / 110SN	Aluminium	NBR	Gewindeanschluss, Gr. 65/80/85/110

Typische Einsatzbereiche: Druckluft-Blasanwendungen mit hohem Volumenstrom wie Reinigungspistolen, Blas- und Ausblasvorrichtungen an Fertigungsmaschinen, Trockenblasen von Bauteilen nach der Reinigung, Förderluft-Übergabepunkte sowie Druckluftanwendungen, bei denen der minimale Druckverlust in der Kupplung die Effizienz des nachgeschalteten Werkzeugs direkt beeinflusst.

Technische Daten laut Herstellerkatalog

Baureihe	FULL BLOW CUPLA
Gehäusewerkstoff	Aluminiumlegierung
Dichtwerkstoff	NBR (Nitrilkautschuk)
Betriebsdruck max.	1.5 MPa {15 kgf/cm2, 15 bar, 218 PSI}
Arbeitstemperatur	Nitrilkautschuk (NBR): -20 °C bis +60 °C
Ventilbauart	einseitig absperrend
Zugelassene Medien	Druckluft
Vakuumeignung	Für Vakuum weder im gekuppelten noch im getrennten Zustand geeignet.
Größenbereich	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll, 1/2 Zoll. Typ SN für Polyurethanschlauch: für Polyurethanschlauch Ø 6.5 mm x Ø 10 mm, Ø 8 mm x Ø 12 mm, Ø 8.5 mm x Ø 12.5 mm und Ø 11 mm x Ø 16 mm.
Katalogseite	C01en-b, 49

Funktionsprinzip

Beim Trennen schließt das Ventil in der Muffe die Zuleitung. Das im Stecker verbliebene Medium tritt aus.

Ablauf beim Kuppeln einer Schnellkupplung mit Kugelverriegelung.

Der Durchfluss ist um bis zu 40% höher als bei HI CUPLA.
Während des Kuppelns und Entkuppelns ist das Ventil geschlossen, sodass das Verbinden und Trennen drucklos erfolgen kann.
Wird die Schiebehülse der Muffe in ihre Ausgangsstellung zurückgeführt, baut die Entlüftungsmechanik den Restluftdruck im Stecker ab und vermeidet unangenehme Knallgeräusche und das Peitschen des Schlauchs beim Trennen.
Die Trennsicherung verhindert ein unbeabsichtigtes Trennen der CUPLA und sorgt für sicheren Betrieb.
Das Ventil kann im verbundenen Zustand von Muffe und Stecker geöffnet und geschlossen werden.
Das Gewicht ist um 30 bis 45% geringer als bei herkömmlichen CUPLA.
Stecker und Muffe mit Schlauchschutzmutter sind ebenfalls erhältlich (Einzelheiten siehe Seite 68, NK CUPLA HOSE).
Der spezielle Ventilmechanismus in Full-Open-Gate-Bauweise erreicht geringen Druckverlust und hohen Durchfluss und senkt dadurch die erforderliche Luftmenge der Druckluftquelle.

Alle Modelle der Baureihe

SH - Schlauchtülle

Modell	Kupplungsteil	Anwendung	Aluminium (g)	L	A	T	øB
FBH-20SH	Muffe	1/4 Zoll Schlauch	70	(77)	30	9	5.5
FBH-30SH	Muffe	3/8 Zoll Schlauch	74	(81)	34	11.3	8
FBH-40SH	Muffe	1/2 Zoll Schlauch	85	(83)	36	15	10

SM - Außengewinde

Modell	Kupplungsteil	Anwendung	Aluminium (g)	L	H	T	øB
FBH-20SM	Muffe	Rc 1/4	71	(62)	Hex.22	R 1/4	8
FBH-30SM	Muffe	Rc 3/8	75	(62)	Hex.22	R 3/8	11
FBH-40SM	Muffe	Rc 1/2	86	(66)	Hex.22	R 1/2	15

SF - Innengewinde

Modell	Kupplungsteil	Anwendung	Aluminium (g)	L	H	T
FBH-20SF	Muffe	R 1/4	77	(54.5)	Hex.22	Rc 1/4
FBH-30SF	Muffe	R 3/8	69	(54.5)	Hex.22	Rc 3/8
FBH-40SF	Muffe	R 1/2	90	(61)	Hex.26	Rc 1/2

SN - Für Urethanschlauch-Anschluss

Modell	Kupplungsteil	Anwendung	Aluminium (g)	L	H	T	øB
FBH-65SN	Muffe	Urethanschlauch 6.5 mm x 10 mm	64	(64)	Hex.22	Hex.17	5.5
FBH-80SN	Muffe	Urethanschlauch 8 mm x 12 mm	67	(66)	Hex.22	Hex.19	7.5
FBH-85SN	Muffe	Urethanschlauch 8.5 mm x 12.5 mm	68	(66)	Hex.22	Hex.19	7.5
FBH-110SN	Muffe	Urethanschlauch 11 mm x 16 mm	86	(71)	Hex.26	Hex.24	10

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; H = Schlüsselweite oder Außenmaß; D = Außendurchmesser der Muffe; A = Länge der Schlauchtülle; C = Hülsenmaß; T = Gewinde oder Tüllengröße; B = Durchgangsbohrung

Baureihen im Vergleich

Baureihe	Betriebsdruck max.	Größenbereich	Ventilbauart	Zugelassene Medien
COMPACT CUPLA	10 bar	Gewinde 1/8 Zoll; Rohrtülle für Rohr ø4 x ø6 und ø6 x ø8	beidseitig absperrend	Druckluft, Wasser
CUBE CUPLA	10 bar	Rohr 4 mm und 6 mm Innendurchmesser, 1/8 Zoll	beidseitig absperrend, einseitig absperrend oder voller Durchgang, je nach Kombination von Muffe und Stecker mit oder ohne Ventil.	Druckluft, Wasser
FULL BLOW CUPLA	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll, 1/2 Zoll. Typ SN für Polyurethanschlauch: für Polyurethanschlauch Ø 6.5 mm x Ø 10 mm, Ø 8 mm x Ø 12 mm, Ø 8.5 mm x Ø 12.5 mm und Ø 11 mm x Ø 16 mm.	einseitig absperrend	Druckluft
HI CUPLA 200	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll, 1/2 Zoll. Rohrtülle (Steckanschluss): Polyurethanrohr Außendurchmesser 6 +/-0.1, 8 +/-0.15, 10 +/-0.15. Polyamidrohr Außendurchmesser 6 +0.05/-0.08, 8 +0.05/-0.1, 10 +0.05/-0.1. Rohr aus fluorhaltigem Kunststoff Außendurchmesser 6 +/-0.07, 8 +/-0.07, 10 +/-0.07.	einseitig absperrend	Druckluft
HI CUPLA ACE	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll; Typen PN, SN, PNG und SNG für Polyurethanschlauch ø5 mm x ø8 mm, ø6 mm x ø9 mm, ø6.5 mm x ø10 mm, ø8 mm x ø12 mm und ø8.5 mm x ø12.5 mm	einseitig absperrend	Druckluft, Wasser
HI CUPLA	15 bar	Gewinde und Schlauchtülle 1/8 Zoll bis 1 Zoll, Schlauch 1/4 Zoll bis 1 Zoll	einseitig absperrend	Druckluft, Wasser
LINE CUPLA 200	15 bar	-	einseitig absperrend	Druckluft
LEVER LOCK CUPLA	18 bar	Metallgehäuse: 3/4 Zoll bis 4 Zoll. Kunststoffgehäuse: 3/4 Zoll, 1 Zoll, 1 1/2 Zoll, 2 Zoll, 3 Zoll.	voller Durchgang, ventillos	Wasser, Hydrauliköl, Druckluft, Pulver, Dampf

FULL BLOW CUPLA ist zu wählen, wenn die Druckluftleitung bis 1.5 MPa {15 kgf/cm2} betrieben wird und die 1.0 MPa {10 kgf/cm2} von MICRO CUPLA, SMALL CUPLA, COMPACT CUPLA, CUBE CUPLA und SUPER CUPLA nicht ausreichen. Gegenüber den gleich eingestuften Serien HI CUPLA, HI CUPLA 200, LINE CUPLA 200 und HI CUPLA ACE bietet sie zusätzlich die Restdruckentlastung im Stecker sowie das Öffnen und Schließen des Ventils im verbundenen Zustand und bleibt dabei einseitig absperrend und mit Steckern der Serie HI CUPLA austauschbar. Muss die Leitung selbst absperren, ist sie der durchgehend offenen LEVER LOCK CUPLA vorzuziehen.

Werkstoffe und Dichtungen

Gehäusewerkstoff
Aluminiumlegierung

Dichtwerkstoff	Kennzeichnung	Arbeitstemperatur	Bemerkung
Nitrilkautschuk	NBR	-20 °C bis +60 °C	Standardwerkstoff

Weitere Katalogangaben

Hinweis	Wert
maximales Anzugsmoment 1/4 Zoll	14 Nm {143 kgf cm}
maximales Anzugsmoment 3/8 Zoll	22 Nm {224 kgf cm}
maximales Anzugsmoment 1/2 Zoll	60 Nm {612 kgf cm}
Anzugsmomentbereich, Typ SN für Urethanschlauch	9 bis 11 Nm {92 bis 112 kgf cm}
Fließrichtung	Das Medium muss von der Muffe zum Stecker fließen.
Durchmesser des Muffenkörpers laut Zeichnung (mm)	28.5 für die Typen SH, SM, SF und SN
Funktionsweise, Schritt 1 - Ventil öffnen	Erst nach dem Kuppeln mit dem Stecker lässt sich die Muffenhülse B in Richtung Stecker schieben, um das integrierte Ventil zu öffnen. Danach steht der volle Durchgang zur Verfügung.
Funktionsweise, Schritt 2 - Schiebehülse verriegeln	Den Flansch gegen den Uhrzeigersinn drehen, um die Hülse B zu verriegeln. Ohne Entriegeln lässt sich der Stecker nicht trennen.
minimaler Querschnitt (mm2) - Muffe FBH-20SH	17PH 16, 20PH 20, 30PH 24, 40PH 24, 10PM 13, 20PM 24, 30PM 24, 40PM 24, 20PF 24, 30PF 24, 40PF 24
minimaler Querschnitt (mm2) - Muffe FBH-30SH	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-40SH	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-20SM	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-30SM	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-40SM	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-20SF	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-30SF	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-40SF	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-65SN	17PH 16, 20PH 20, 30PH 24, 40PH 24, 10PM 13, 20PM 24, 30PM 24, 40PM 24, 20PF 24, 30PF 24, 40PF 24
minimaler Querschnitt (mm2) - Muffe FBH-80SN	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-85SN	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44
minimaler Querschnitt (mm2) - Muffe FBH-110SN	17PH 16, 20PH 20, 30PH 44, 40PH 44, 10PM 13, 20PM 44, 30PM 44, 40PM 44, 20PF 44, 30PF 44, 40PF 44

Austauschbarkeit und Baugruppen

Austauschbar mit Steckern der HI CUPLA Modelle 10, 17, 20, 30 und 40. Austauschbar mit den jeweiligen Modellen der Serien NUT CUPLA und HI CUPLA. Nicht austauschbar mit einigen Steckern der Kunststoffausführung HI CUPLA 250 (ausgelaufenes Produkt). Siehe Seite 21, "HI CUPLA Series Interchangeability".

Sicherheits- und Einsatzhinweise

Hinweis: Eine direkte Montage der FULL BLOW CUPLA an schlagenden und vibrierenden Werkzeugen ist zu vermeiden.
Das Medium muss von der Muffe zum Stecker strömen.
Nicht für Vakuumanwendungen geeignet, weder im verbundenen noch im getrennten Zustand.
Lesen Sie vor dem Einsatz unbedingt den Safety Guide am Ende dieses Katalogs sowie das dem Produkt beiliegende Instruction Sheet.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 49. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
