Luftführungselemente

Luftführungselemente von Bosch Rexroth leiten Druckluft durch die Hohlkammern von Aluminiumprofilen und vermeiden separate Schlauch- oder Rohrinstallationen an Montagestationen. Das Sortiment umfasst 15 Artikel: Anschlussstücke in G1/2" und 3/8" sowie M12/1/4", T-Verbinder 45 PN, Stoßverbinder für Nut 45 (PN und P40/P40-100), Flanschplatten in 45x90 (3 Kammern), 90x90 (5 Kammern) und 45x180, sowie Dichtungen in mehreren Abmessungen (D14 D10x4, D14 D10x7, 45x90, 45x180, 90x90). Die Komponenten passen auf Profile mit Nut 45 und ermöglichen leckagearme Druckluftverteilung direkt im Profilquerschnitt.

13 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Luftführungselemente richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Anschlussstücke G1/2", 3/8" und M12/1/4" - Drucklufteinspeisung direkt ins Hohlkammerprofil

✦ Stoßverbinder und T-Verbinder 45 PN - leckagearme Profilverbindung für Luftführungsstrecken

⬡ Flanschplatten 45x90, 90x90 und 45x180 - Verteilung auf 3 bzw. 5 Kammern, für mehrere Abnehmer

🛡 Dichtungen in mehreren Abmessungen - sichere Abdichtung aller Verbindungspunkte an Nut-45-Profilen

✓ Stoßverbinder P40 und P40-100 - für Profilverbindungen mit Versatz oder größerem Querschnitt

Produktübersicht Luftführungssystem

Bauteil	Anschluss/Format	Artikel
Anschlussstück	G1/2"	3842352085

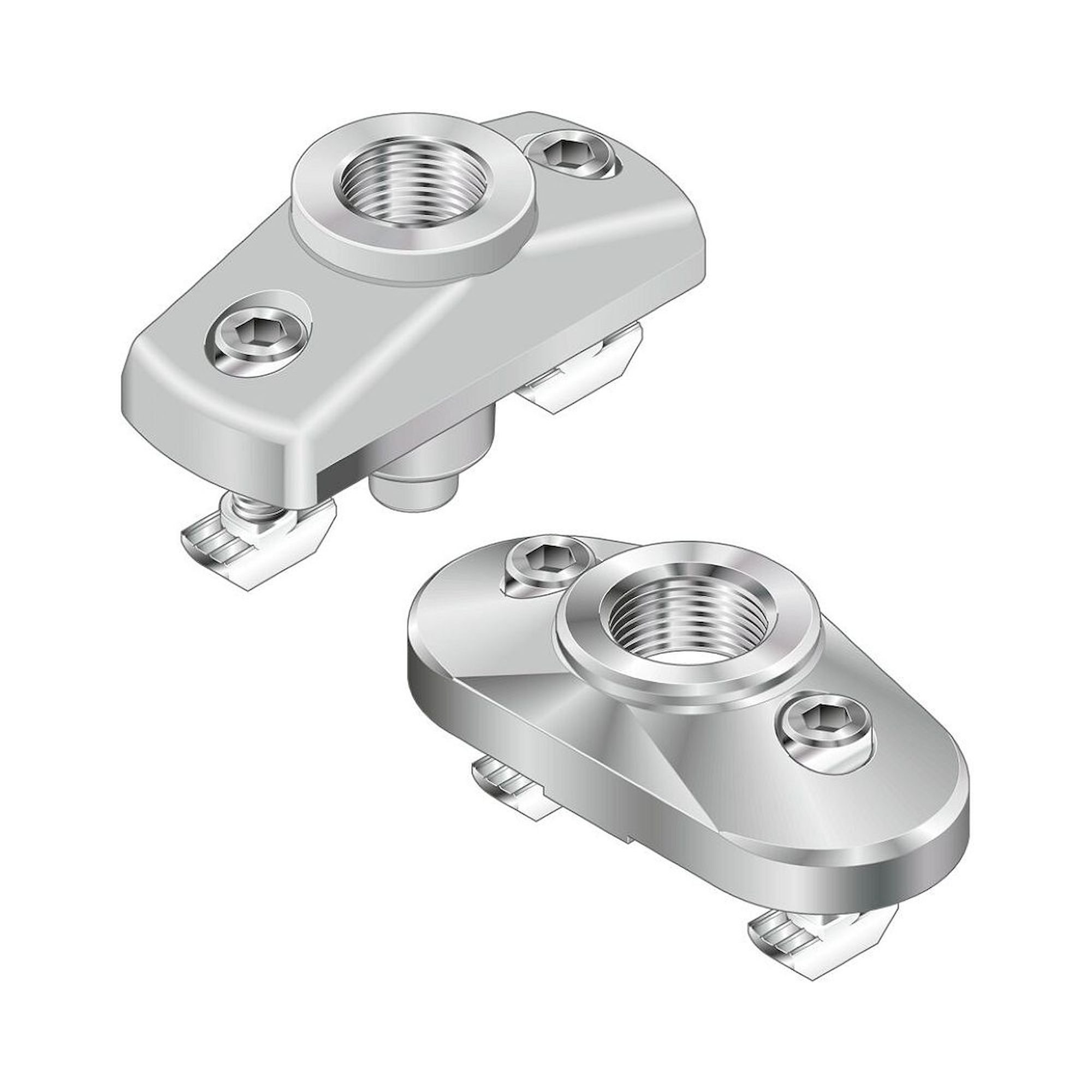

Anschlussstück	3/8"	3842523092

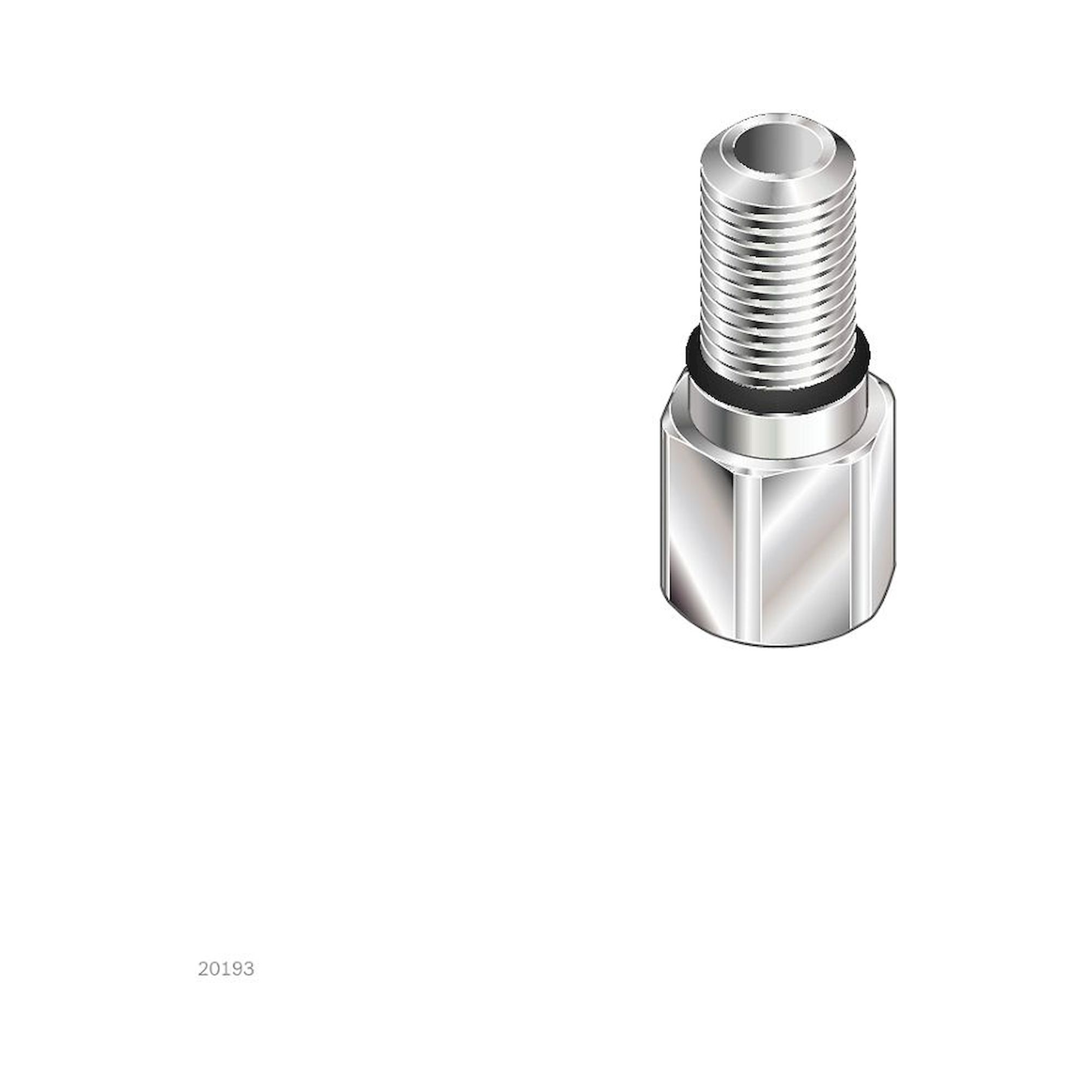

Anschlussverschraubung	M12/1/4"	3842535719

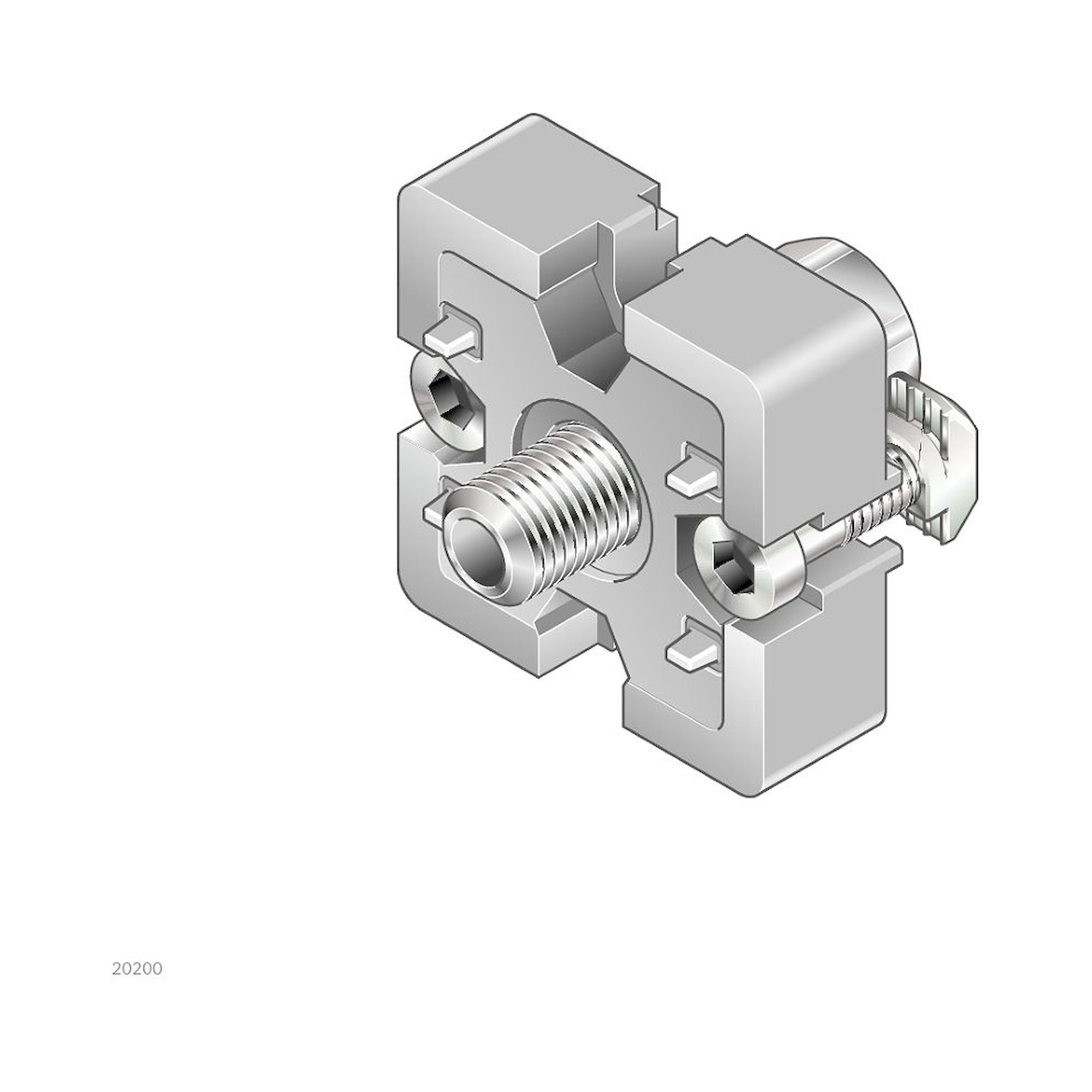

T-Verbinder	45 PN	3842523093

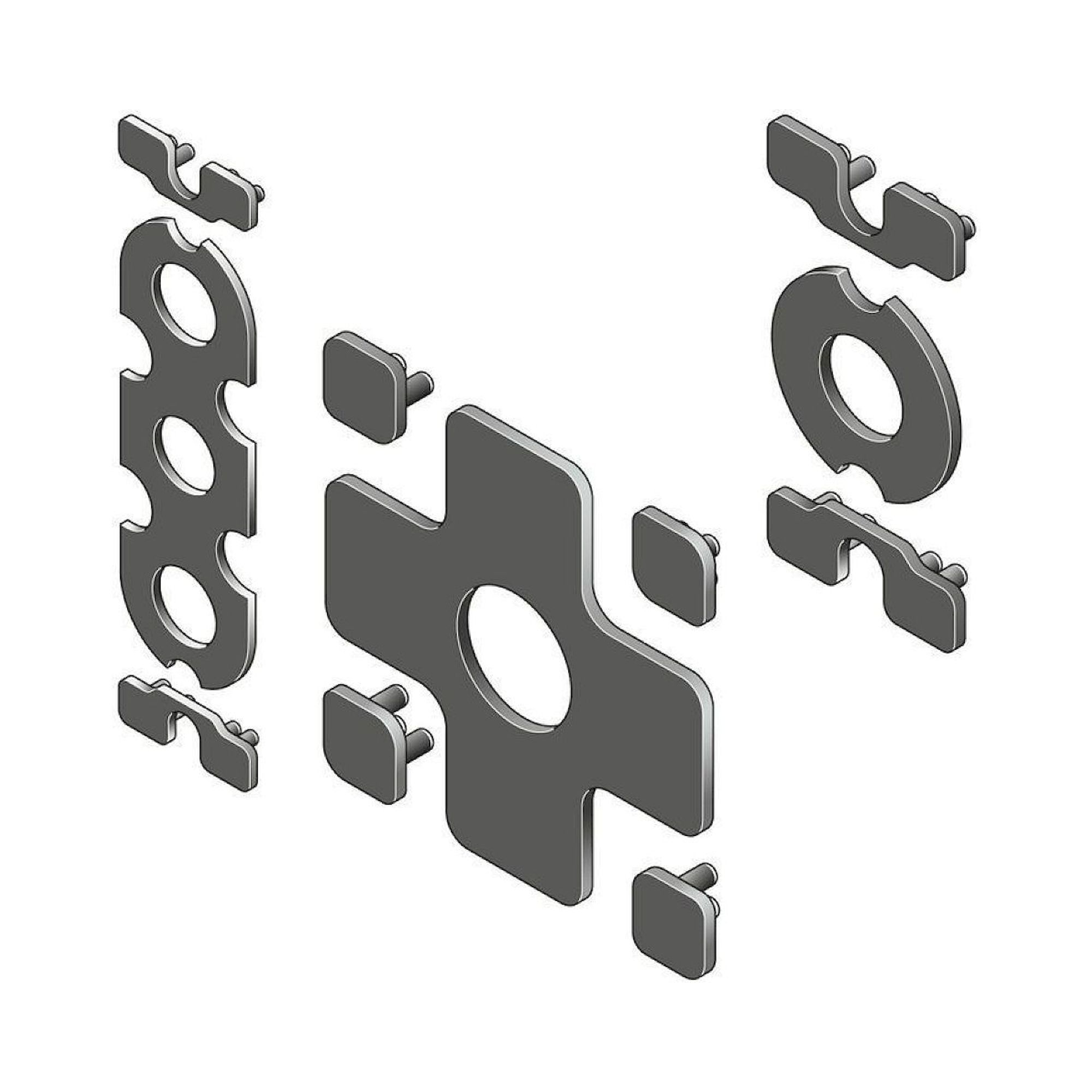

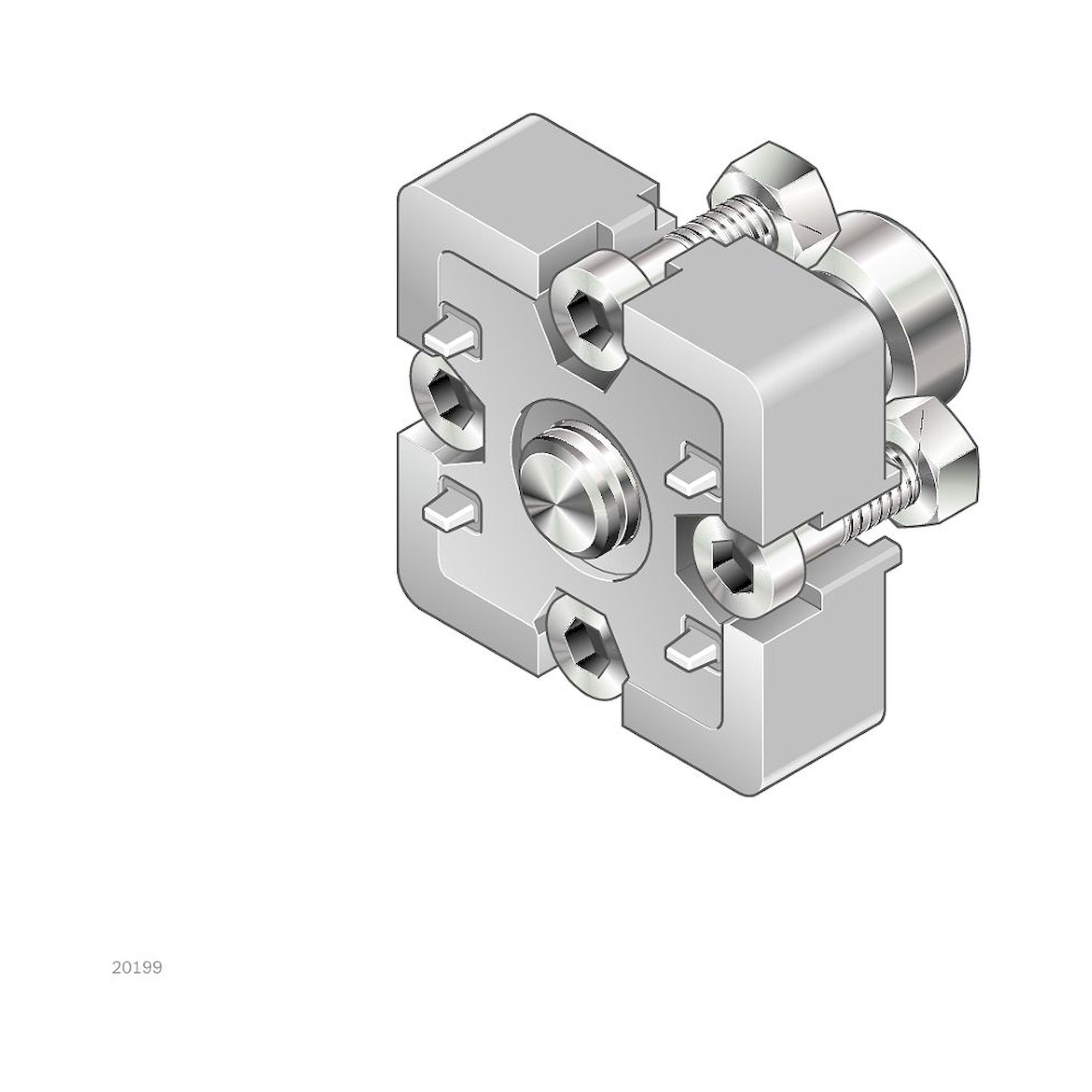

Stoßverbinder	45 PN / P40 / P40-100	3842523094, 3842529293, 3842529334

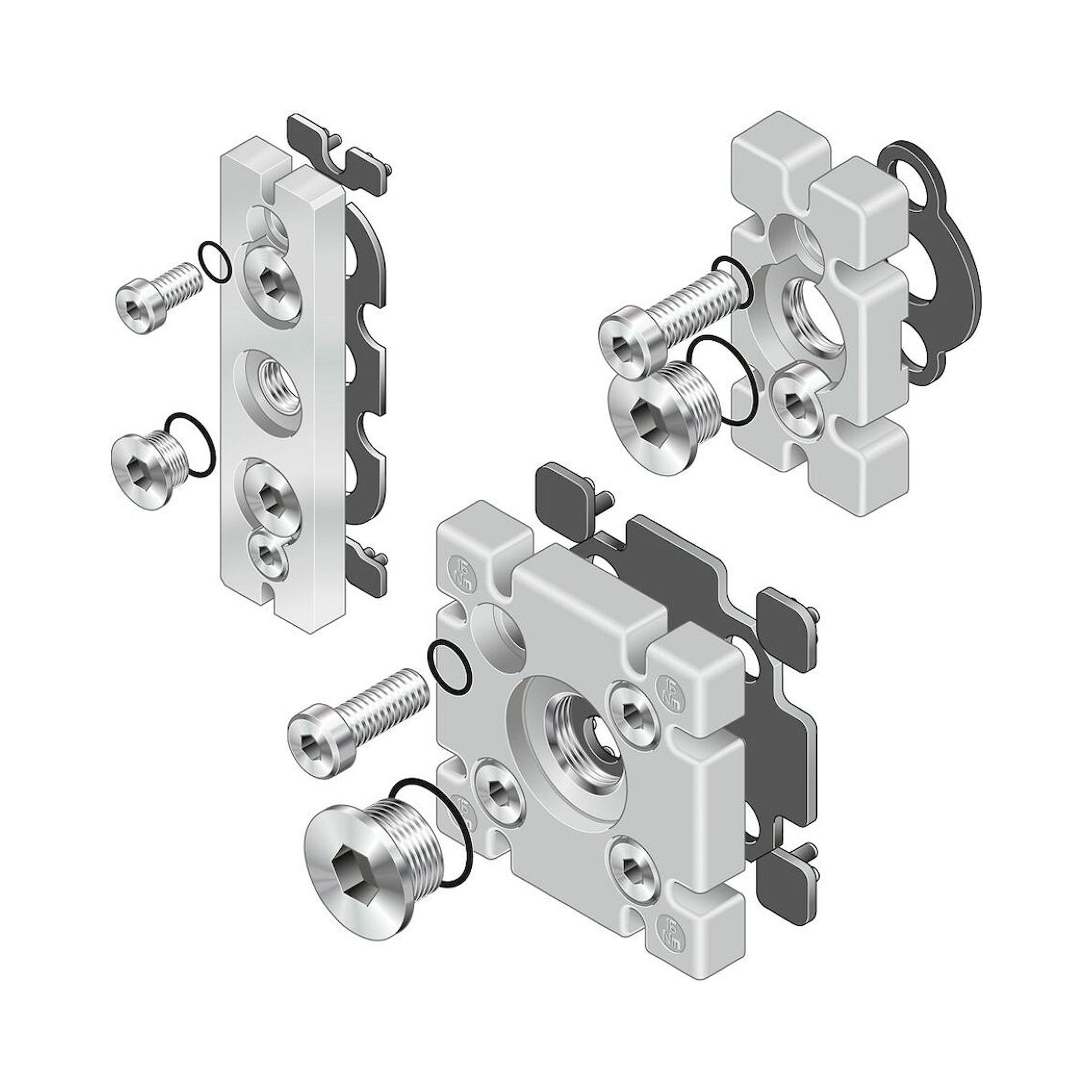

Flanschplatte	45x90 (3K) / 90x90 (5K) / 45x180	3842523097, 3842523098, 3842535721

Typische Einsatzbereiche

Typische Einsatzbereiche: Druckluftverteilung an Montagearbeitsplätzen ohne separate Schlauchinstallation, Integration pneumatischer Werkzeugversorgung in Bosch-Rexroth-Profilgestelle, Aufbau mehrstufiger Druckluftverteilungen über Flanschplatten mit mehreren Kammern sowie Verbindung von Profilabschnitten in pneumatisch gespeisten Transferlinien.

FAQ

Häufige Fragen zu Luftführungselemente

Was sind Luftführungselemente von Bosch Rexroth und in welchen Industriezweigen werden sie eingesetzt?

Luftführungselemente von Bosch Rexroth sind pneumatische Systemkomponenten zur kontrollierten Verteilung und Führung von Druckluft in industriellen Automatisierungsanlagen. Diese präzisionsgefertigten Komponenten umfassen Flanschplatten wie die 45x180 und 90x90 Ausführungen, T-Verbinder für Rohrnennweite 45 PN sowie Stoßverbinder P40 für modulare Druckluftsysteme. Haupteinsatzgebiete sind die Automobilindustrie, Verpackungstechnik, Maschinenbau und Montagetechnik, wo zuverlässige Druckluftverteilung für pneumatische Antriebe und Handhabungsgeräte erforderlich ist.

Welche technischen Auswahlkriterien sind bei Bosch Rexroth Luftführungselementen zu beachten?

Die Auswahl von Bosch Rexroth Luftführungselementen erfolgt primär nach Rohrnennweite, wobei die Produktpalette 45 PN und P40 Systeme sowie spezielle P40-100 Stoßverbinder umfasst. Entscheidend sind die Kammerkonfiguration der Flanschplatten (3-Kammer 45x90, 5-Kammer 90x90), die Anschlussgewinde von M12 bis G1/2 Zoll sowie die Dichtungsspezifikation mit Durchmessern D14 D10x4 und D10x7. Die Materialkompatibilität mit Industriedruckluft nach DIN ISO 8573 und die Betriebstemperatur von -20°C bis +80°C bestimmen die finale Komponentenauswahl für das jeweilige Pneumatiksystem.

Welche DIN- und EN-Normen gelten für Bosch Rexroth Luftführungselemente?

Bosch Rexroth Luftführungselemente entsprechen der DIN ISO 15552 für pneumatische Zylinder und Komponenten sowie der EN 983 für Sicherheitsanforderungen pneumatischer Systeme. Die Druckluftqualität muss DIN ISO 8573-1 Klasse 7:4:4 einhalten, während die Anschlussgewinde nach DIN EN ISO 228-1 für zylindrische Gewinde und DIN 3852 für metrische Verschraubungen gefertigt sind. Zusätzlich erfüllen die Komponenten die Maschinenrichtlinie 2006/42/EG und sind für den Einsatz in ATEX Zone 22 (Kategorie 3D) für Staubatmosphären zertifiziert.

Worin unterscheiden sich die verschiedenen Flanschplatten und Verbinder von Bosch Rexroth?

Die Flanschplatten unterscheiden sich in Abmessungen und Kammeranzahl, wobei die 45x90 Ausführung 3842523097 über 3 Kammern verfügt, während die 90x90 Variante 3842523098 mit 5 Kammern eine höhere Verteilungskapazität bietet. T-Verbinder 3842523093 für 45 PN Systeme ermöglichen Abzweigungen, während Stoßverbinder 3842523094 für 45 PN und 3842529293 für P40 Systeme gerade Rohrleitungsverbindungen realisieren. Die erweiterte P40-100 Ausführung 3842529334 bietet eine verstärkte Konstruktion für höhere Betriebsdrücke bis 16 bar gegenüber den Standard-P40 Elementen mit 10 bar Nenndruck.

Welche Installationsanforderungen gelten für Bosch Rexroth Luftführungselemente?

Die Installation erfordert eine ebene Montagefläche mit Oberflächengüte Ra 3,2 μm und Ebenheitstoleranz IT7 nach DIN ISO 286-2 für optimale Dichtungsfunktion. Anschlussverschraubungen wie die M12/1/4 Zoll Ausführung 3842535719 benötigen ein Anzugsmoment von 25-30 Nm bei Verwendung von PTFE-Dichtband. Die systemspezifischen Dichtungen 3842508087 für 45x90 und 3842510145 für 90x90 Flanschplatten müssen vor Montage auf Beschädigungen geprüft werden. Der minimale Biegeradius für angeschlossene Pneumatikschläuche beträgt das 8-fache des Außendurchmessers zur Vermeidung von Strömungsverlusten.

Welche Sicherheitseinstufung und Betriebsparameter haben Bosch Rexroth Luftführungselemente?

Bosch Rexroth Luftführungselemente sind für Betriebsdrücke von 0 bis 16 bar bei Umgebungstemperaturen von -20°C bis +80°C ausgelegt und erreichen Schutzart IP65 nach DIN EN 60529 gegen Staub- und Strahlwassereintritt. Die Komponenten erfüllen Sicherheitskategorie 2 nach EN ISO 13849-1 mit Performance Level PLc für sicherheitsbezogene Maschinensteuerungen. Das verwendete Aluminium entspricht der Legierung EN AW-6060 T66 mit einer Streckgrenze von mindestens 160 N/mm² und gewährleistet eine Lebensdauer von 2 Millionen Schaltzyklen bei Nenndruck. Die galvanisch eloxierte Oberfläche bietet Korrosionsschutz nach DIN 50021 SS mit 480 Stunden Salzsprühbeständigkeit.

Welche Wartungsintervalle und Prüfanforderungen gelten für Bosch Rexroth Luftführungselemente?

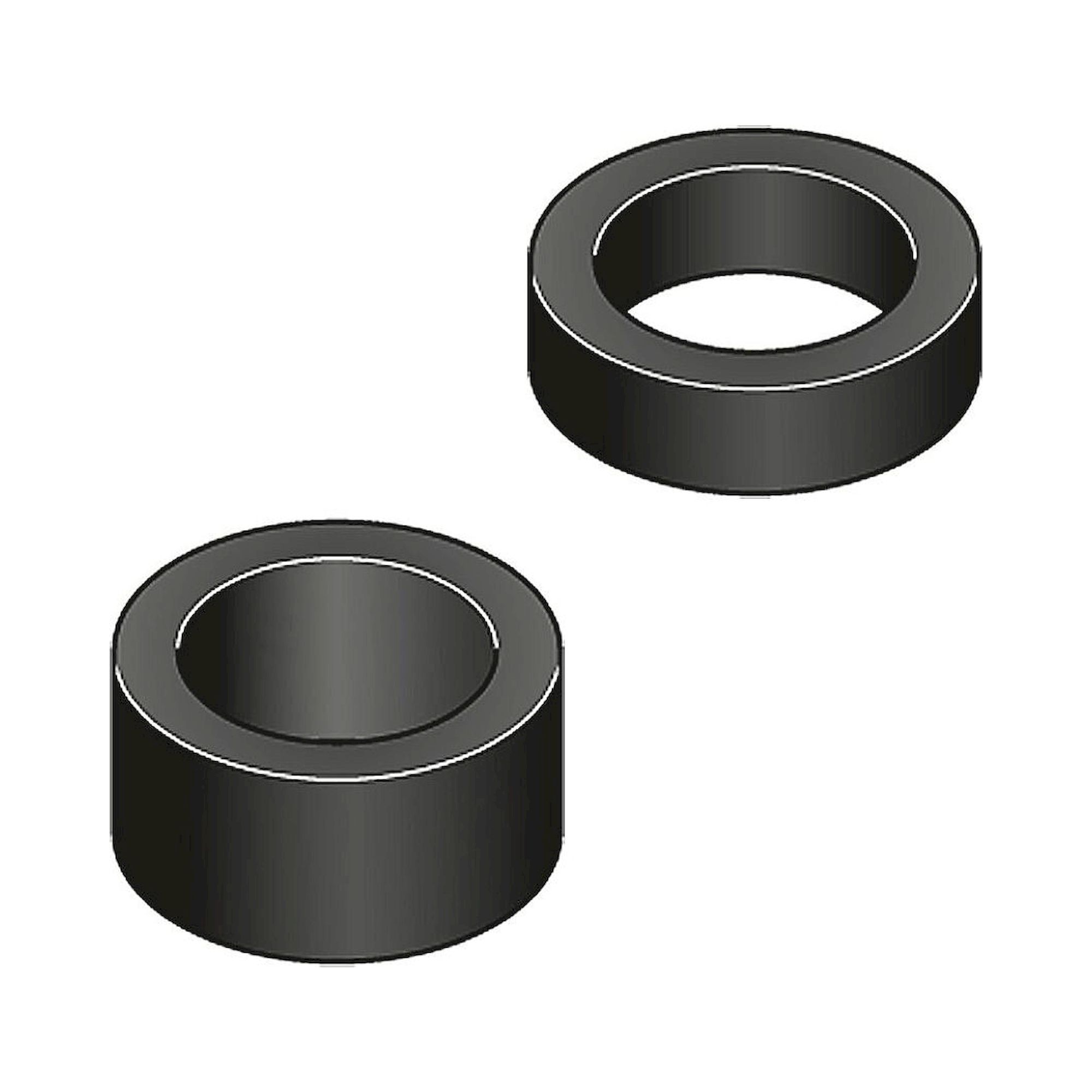

Die Wartung erfolgt alle 8000 Betriebsstunden oder jährlich durch Sichtprüfung der Dichtungen auf Risse und Überprüfung der Anschlüsse auf festen Sitz mit Drehmomentschlüssel. Dichtungen wie die D14 D10x7 Ausführung 3842523102 sind nach 3 Jahren oder bei sichtbaren Verschleißerscheinungen zu erneuern, während Flanschplatten eine Lebensdauer von 15 Jahren erreichen. Die jährliche Druckprüfung erfolgt mit 1,5-fachem Betriebsdruck für 60 Sekunden ohne erkennbare Leckage gemäß DIN EN ISO 4414. Eine vollständige Systeminspektion mit Austausch aller Dichtungselemente wird alle 5 Jahre oder nach 40000 Betriebsstunden empfohlen.
