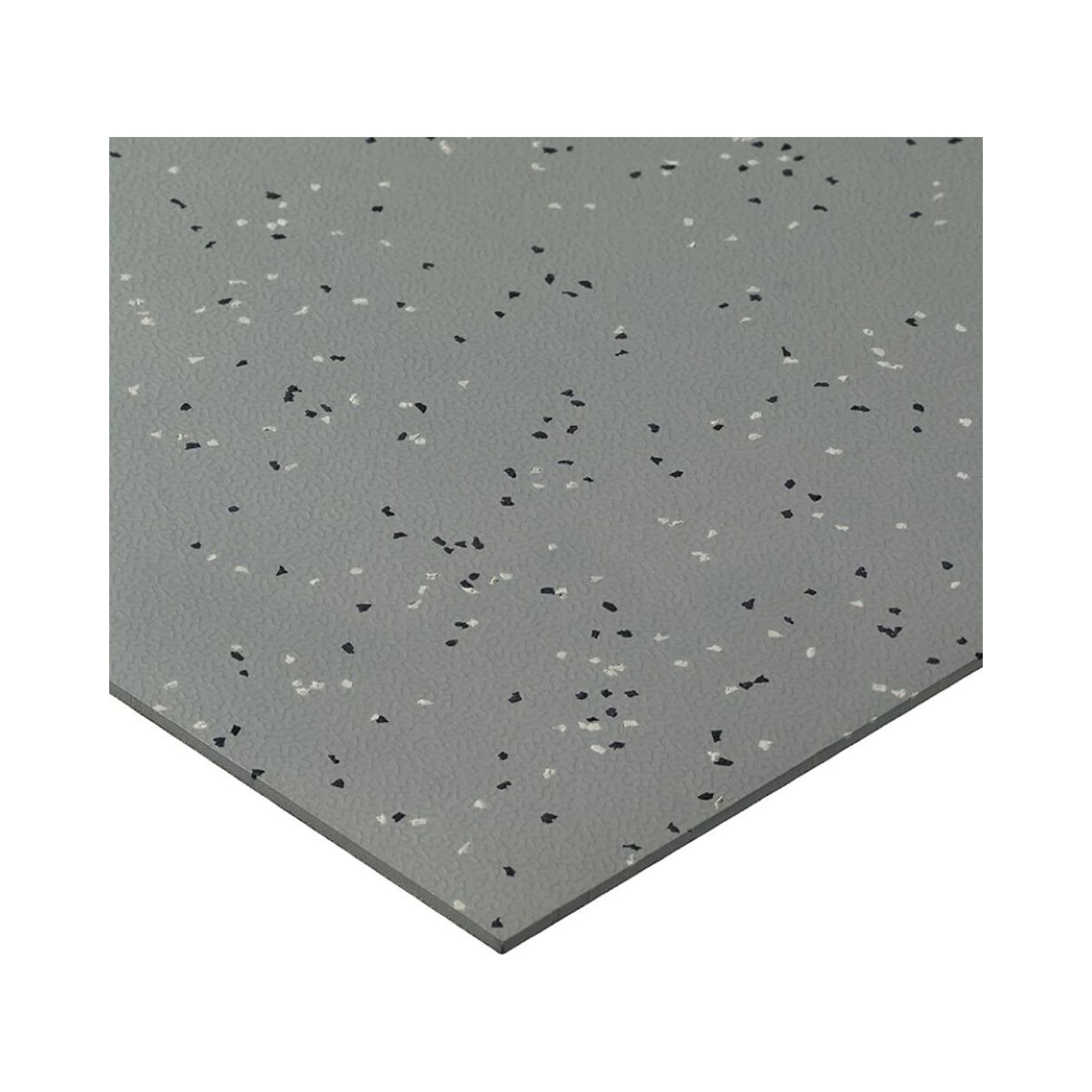

ESD Komponenten von Bosch Rexroth sind spezialisierte Mechanik-Grundelemente für elektrostatisch geschützte Arbeitsbereiche, die elektrostatische Entladungen kontrolliert ableiten und empfindliche Bauteile vor Schäden schützen. Diese Komponenten umfassen Einlegematten wie die 3842522012 mit 1220x855mm Abmessungen, Erdungsmaterialsätze mit 1 MOhm Widerstand sowie Handgelenksbänder und Erdungskabel für komplette ESD-Schutzkonzepte. Hauptanwendungsgebiete sind Elektronikfertigung, Halbleiterindustrie, Automobilelektronik und Präzisionsmontage, wo bereits Spannungen ab 100 Volt irreversible Schäden an empfindlichen Komponenten verursachen können.

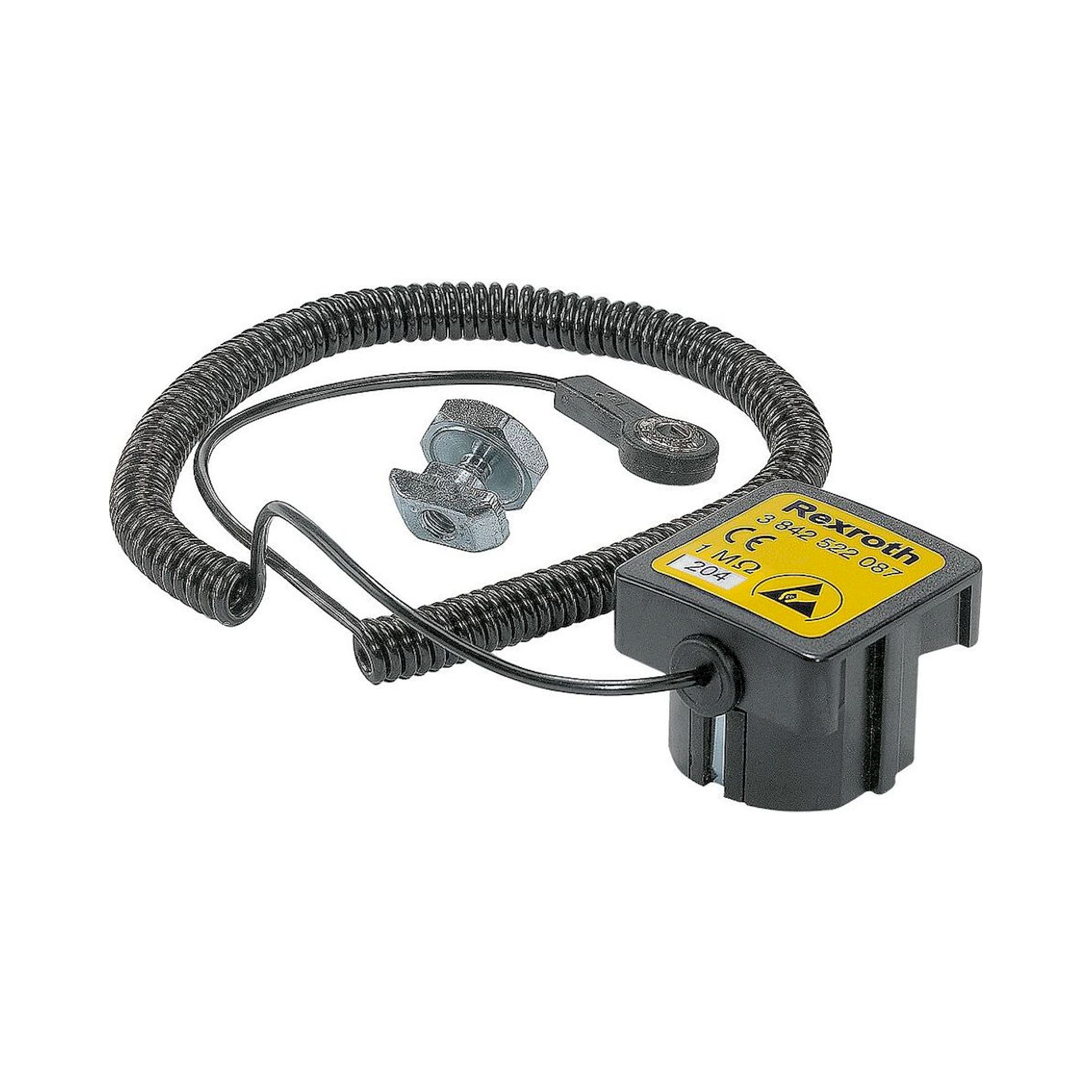

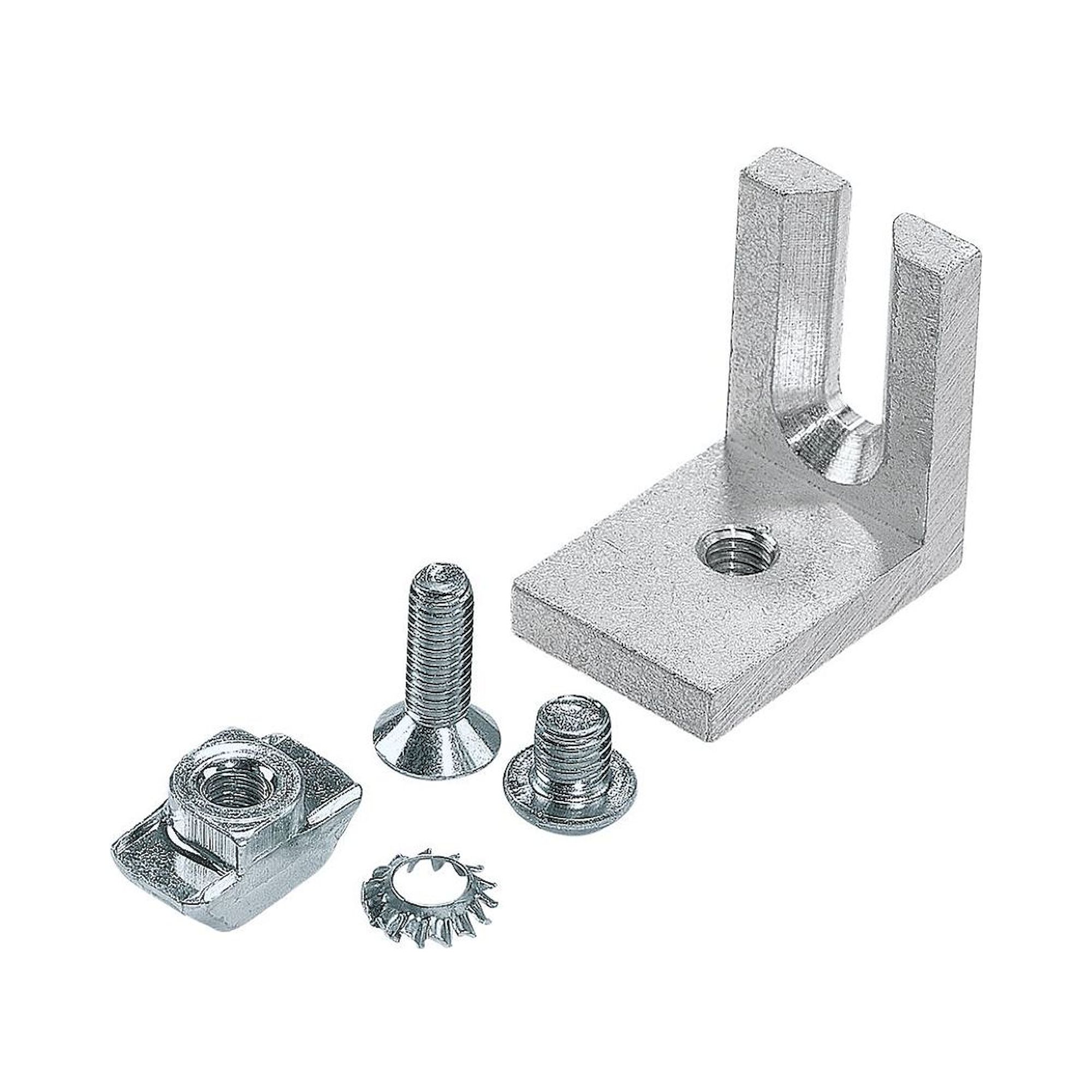

Bei der Auswahl von ESD Komponenten sind der Ableitwiderstand, die Oberflächenabmessungen und die Systemkompatibilität entscheidend. Der Erdungsmaterialsatz 3842522087 bietet einen definierten Widerstand von 1 MOhm für kontrollierte Entladung, während Einlegematten wie die 3842522012 mit standardisierten Abmessungen von 1220x855mm für Bosch Rexroth Arbeitsplatzsysteme ausgelegt sind. Potentialausgleichskomponenten wie die 3842536320 gewährleisten gleichmäßige elektrische Verbindungen zwischen allen metallischen Komponenten des Arbeitsplatzes. Die Wahl des geeigneten Erdungskabels und Anschlussstücks mit Kugelkopf-Verbindung bestimmt die elektrische Kontinuität des gesamten ESD-Schutzsystems.

ESD Komponenten von Bosch Rexroth entsprechen den Anforderungen der DIN EN 61340-5-1 für elektrostatische Entladungsschutzprogramme und der IEC 61340-4-1 für Prüfverfahren elektrostatisch ableitfähiger Materialien. Die Erdungskomponenten erfüllen die VDE 0100-410 Bestimmungen für Schutzmaßnahmen gegen gefährliche Körperströme und elektrischen Schlag. Zusätzlich entsprechen die Materialien den Anforderungen der ANSI/ESD S20.20 für ESD-Kontrollprogramme in der Elektronikfertigung. Die verwendeten Werkstoffe sind nach ISO 8081 für elektrostatische Eigenschaften klassifiziert und gewährleisten reproduzierbare Ableitwiderstände im Bereich von 10^6 bis 10^9 Ohm.

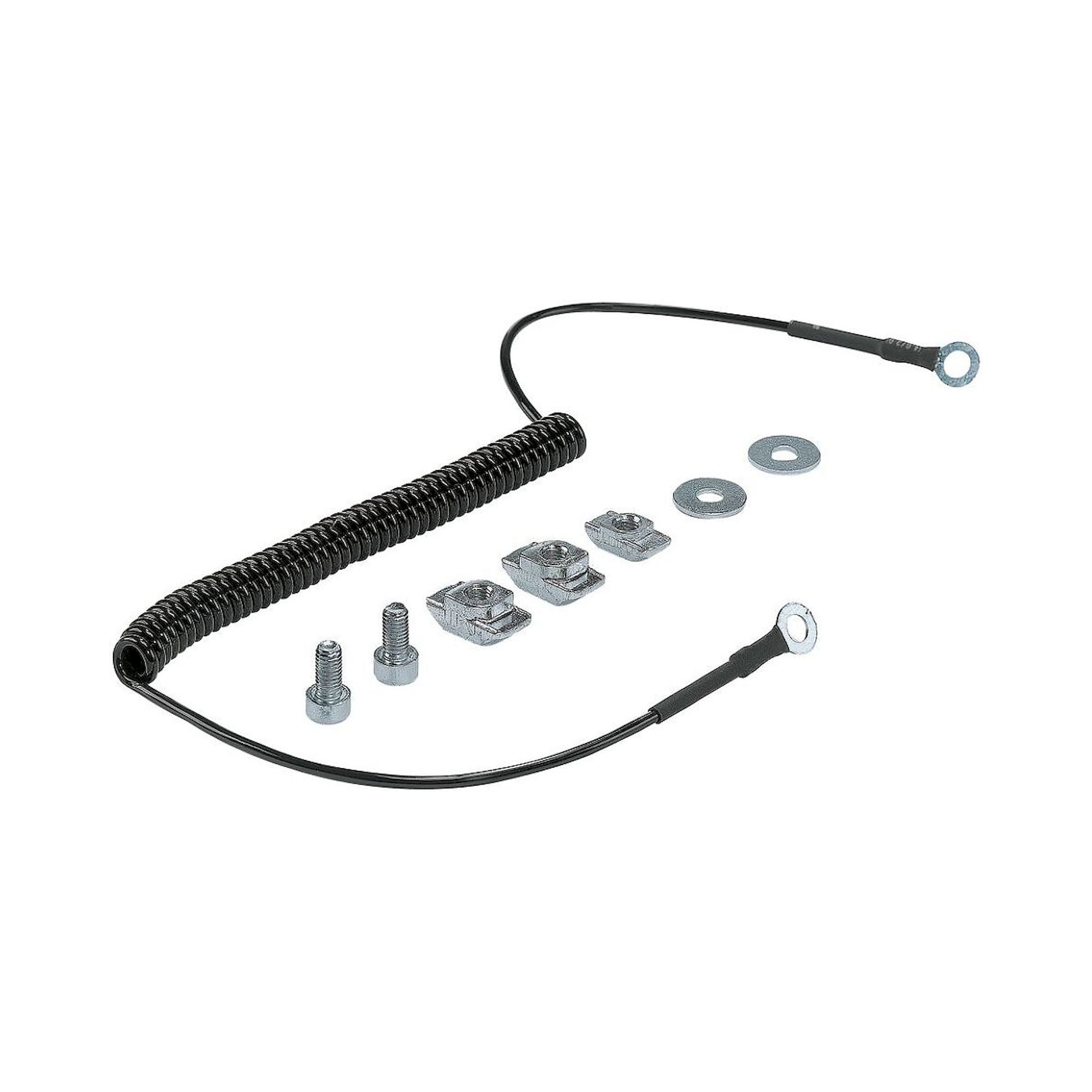

Die ESD Komponenten unterscheiden sich in Funktion und Anwendungsbereich: Einlegematten wie die 3842522012 bieten flächigen ESD-Schutz für Arbeitsplatten, während Erdungsmaterialsätze 3842522087 die elektrische Verbindung zwischen Person und Arbeitsplatz herstellen. Handgelenksbänder 3842516908 schaffen direkten Personenschutz durch kontinuierliche Ableitung, Erdungskabel 3842519465 verbinden verschiedene Systemkomponenten elektrisch miteinander. Potentialausgleichskomponenten 3842536320 gleichen unterschiedliche elektrische Potentiale aus, während Anschlussstücke 3842516905 mit Kugelkopf-Design flexible mechanische und elektrische Verbindungen ermöglichen. Jede Komponente ist für spezifische Widerstandswerte und Systemintegration in Bosch Rexroth Arbeitsplatzsysteme optimiert.

ESD Komponenten von Bosch Rexroth sind speziell für die Integration in Bosch Rexroth Arbeitsplatzsysteme mit Standardprofilen und Verbindungselementen konzipiert. Die Installation erfordert eine durchgängige elektrische Verbindung aller Komponenten mit einem Gesamtwiderstand unter 10^9 Ohm zwischen Arbeitsplatz und Erdungspunkt. Einlegematten müssen vollflächig auf leitfähigen Untergrund aufliegen, Erdungskabel benötigen fest verschraubte Anschlüsse mit definierten Anzugsmomenten. Die Kugelkopf-Anschlussstücke ermöglichen bewegliche Verbindungen bei gleichzeitiger elektrischer Kontinuität. Alle Verbindungen müssen vor Inbetriebnahme mit Widerstandsmessgeräten geprüft und dokumentiert werden, um die ESD-Schutzfunktion sicherzustellen.

Bosch Rexroth ESD Komponenten arbeiten in Temperaturbereichen von -10°C bis +60°C bei relativer Luftfeuchtigkeit zwischen 45% und 75% für optimale elektrostatische Eigenschaften. Die Materialien weisen definierte Oberflächenwiderstände zwischen 10^6 und 10^11 Ohm auf und sind gegen mechanische Beanspruchung bis 2000N/cm² ausgelegt. Erdungskomponenten begrenzen Entladungsströme auf ungefährliche Werte unter 5mA bei maximalen Spannungen von 5kV. Die verwendeten Kunststoffe sind halogenfrei und entsprechen den Brandschutzklassen UL94-V0 für sicherheitskritische Anwendungen. Alle metallischen Komponenten verfügen über korrosionsbeständige Beschichtungen für Langzeitstabilität in Industrieumgebungen.

ESD Komponenten erfordern monatliche Widerstandsmessungen aller Erdungsverbindungen mit Grenzwerten zwischen 10^6 und 10^9 Ohm gemäß DIN EN 61340-5-1. Einlegematten müssen wöchentlich visuell auf Beschädigungen kontrolliert und bei Verschleiß oder Rissen sofort ersetzt werden. Handgelenksbänder benötigen tägliche Funktionsprüfungen vor Schichtbeginn mit speziellen Testgeräten für Personenerdung. Die Lebensdauer beträgt bei normaler Beanspruchung 3-5 Jahre für Matten, 1-2 Jahre für Handgelenksbänder und 10 Jahre für metallische Erdungskomponenten. Alle Prüfergebnisse sind zu dokumentieren und bei Abweichungen sind die betroffenen Komponenten umgehend außer Betrieb zu nehmen.
