Lötspitzen

RTM-MS Lötspitzen

Die Weller RTM-MS-Serie umfasst Micro-Lötspitzen für WXMP und WMRP, die den Anforderungen der MIL-SPEC-Qualifikation entsprechen. Das "MS" kennzeichnet Spitzen, die für Reparatur- und Fertigungsprozesse nach militärischen Lötstandards (z. B. J-STD-001 Class 3) geeignet sind. Das Sortiment deckt dieselben Geometrien wie die RTM-Standardreihe ab: konisch (0,1-0,8 mm), meißelförmig (0,2x0,1-3,6x0,9 mm), abgeschrägt, messerförmig und Lotdepot, zusätzlich NW-Varianten (nicht benetzbar, verchromt) für die Handhabung von Kleinstbauteilen 0201/0204.

Alle Spitzen der RTM-MS-Reihe tragen die MIL-SPEC-Zertifizierung und sind für den Einsatz in Luft- und Raumfahrt, Verteidigung und anderen regulierten Fertigungsumgebungen qualifiziert. Zusätzliche gebogene Varianten (RTM 004 CxMS, RTM 005 CxMS konisch gebogen) und die nicht benetzbare RTM 003 S NW MS (Meißel 0,3x0,1 mm) sind spezifisch für diese Reihe erhältlich.

23 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

RTM-MS Lötspitzen richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

MIL-SPEC-Geometrien und technische Merkmale

✓ MIL-SPEC-Qualifikation - geeignet für J-STD-001 Class 3, Luft- und Raumfahrt sowie Verteidigungsfertigung

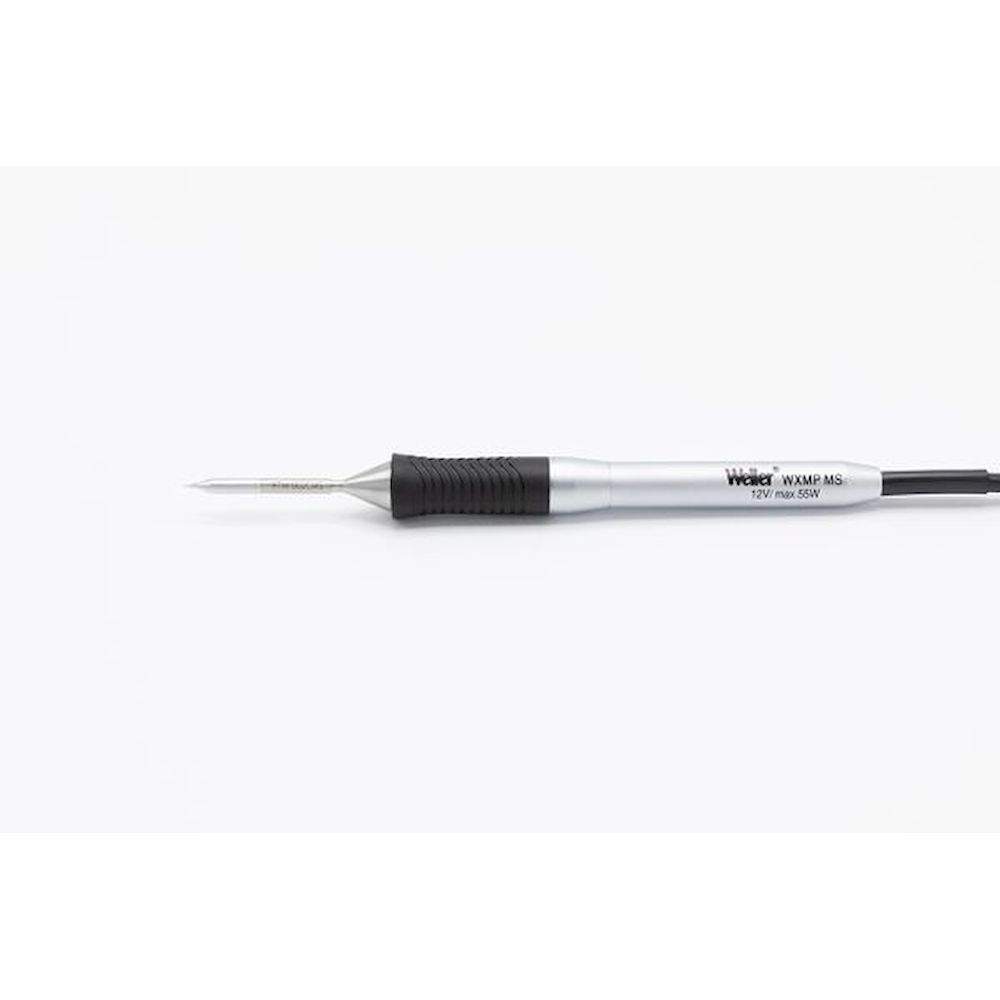

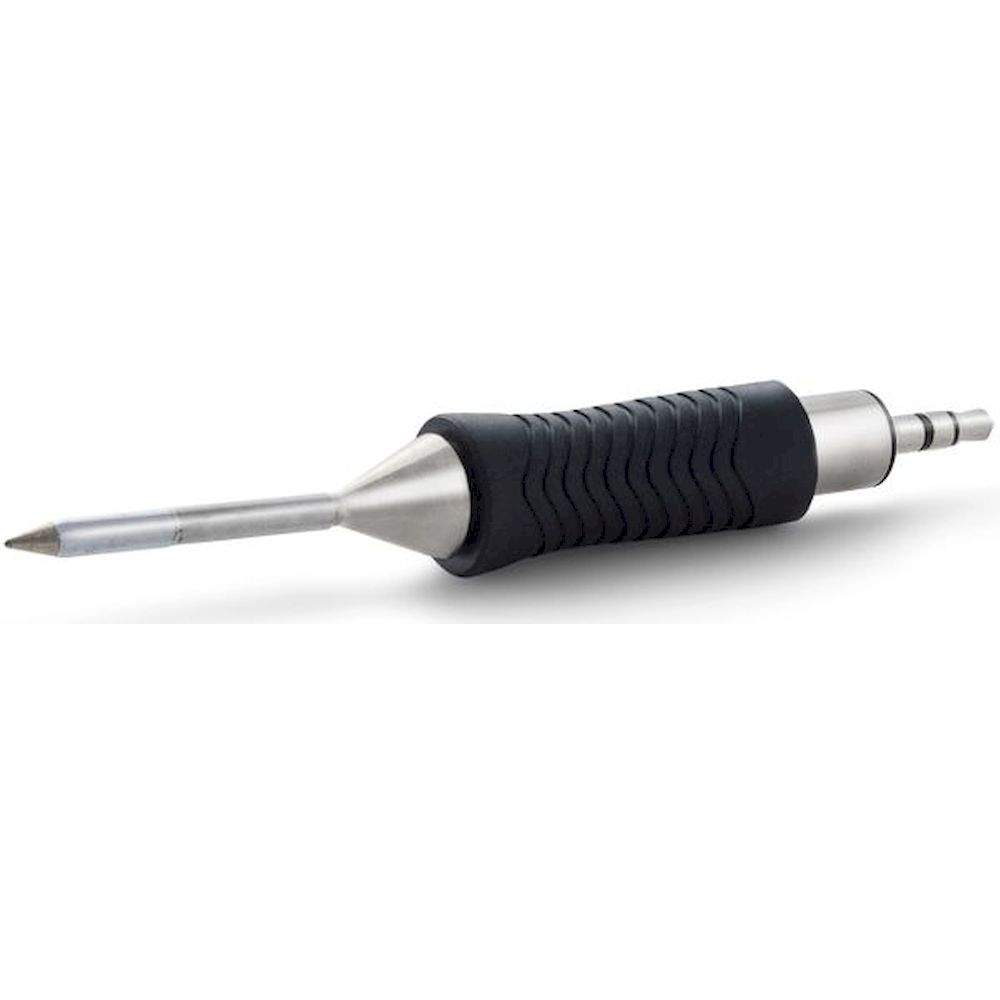

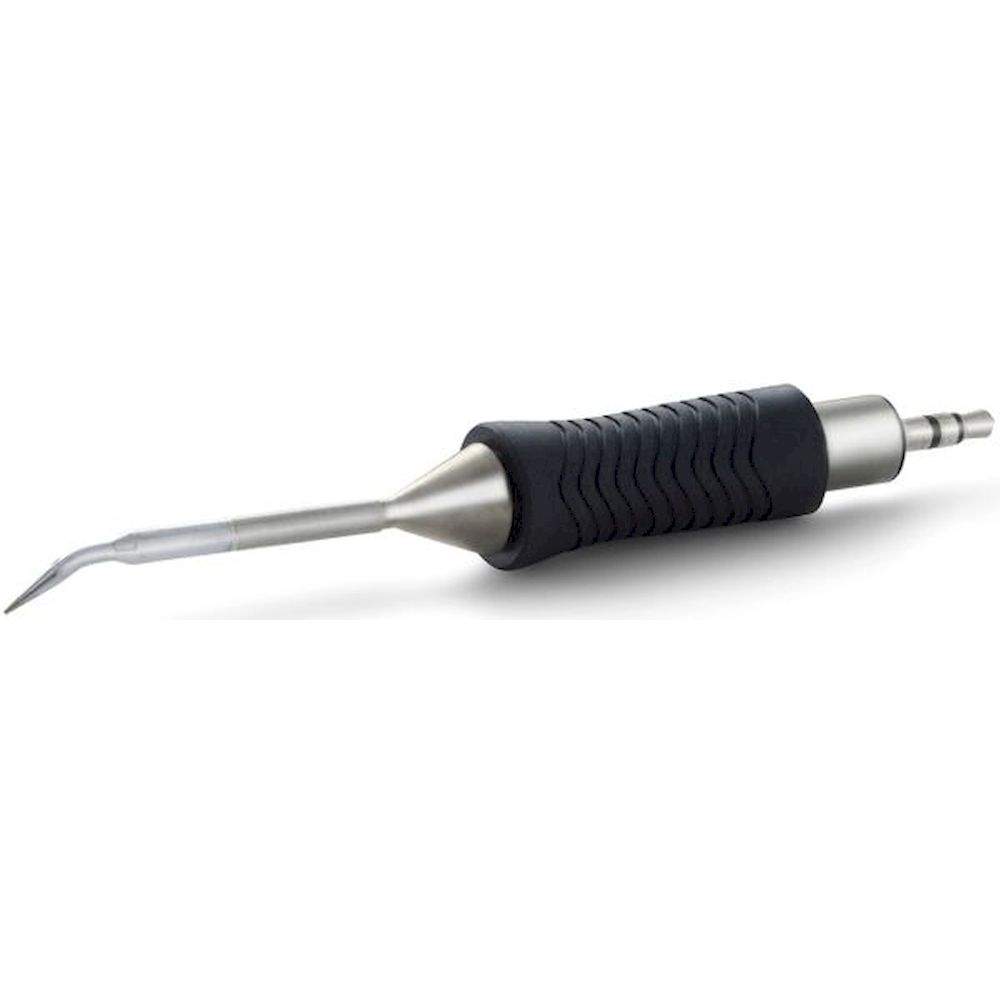

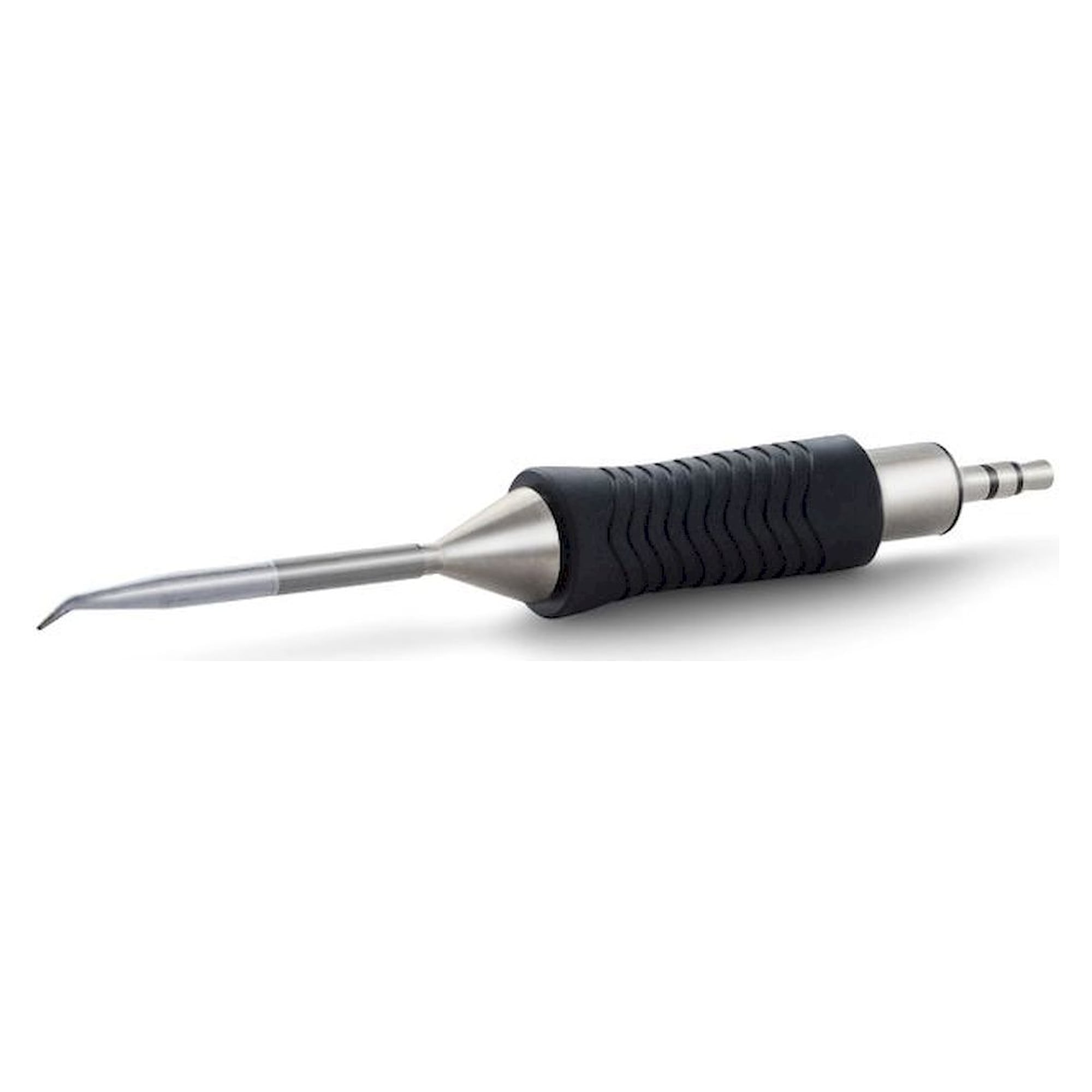

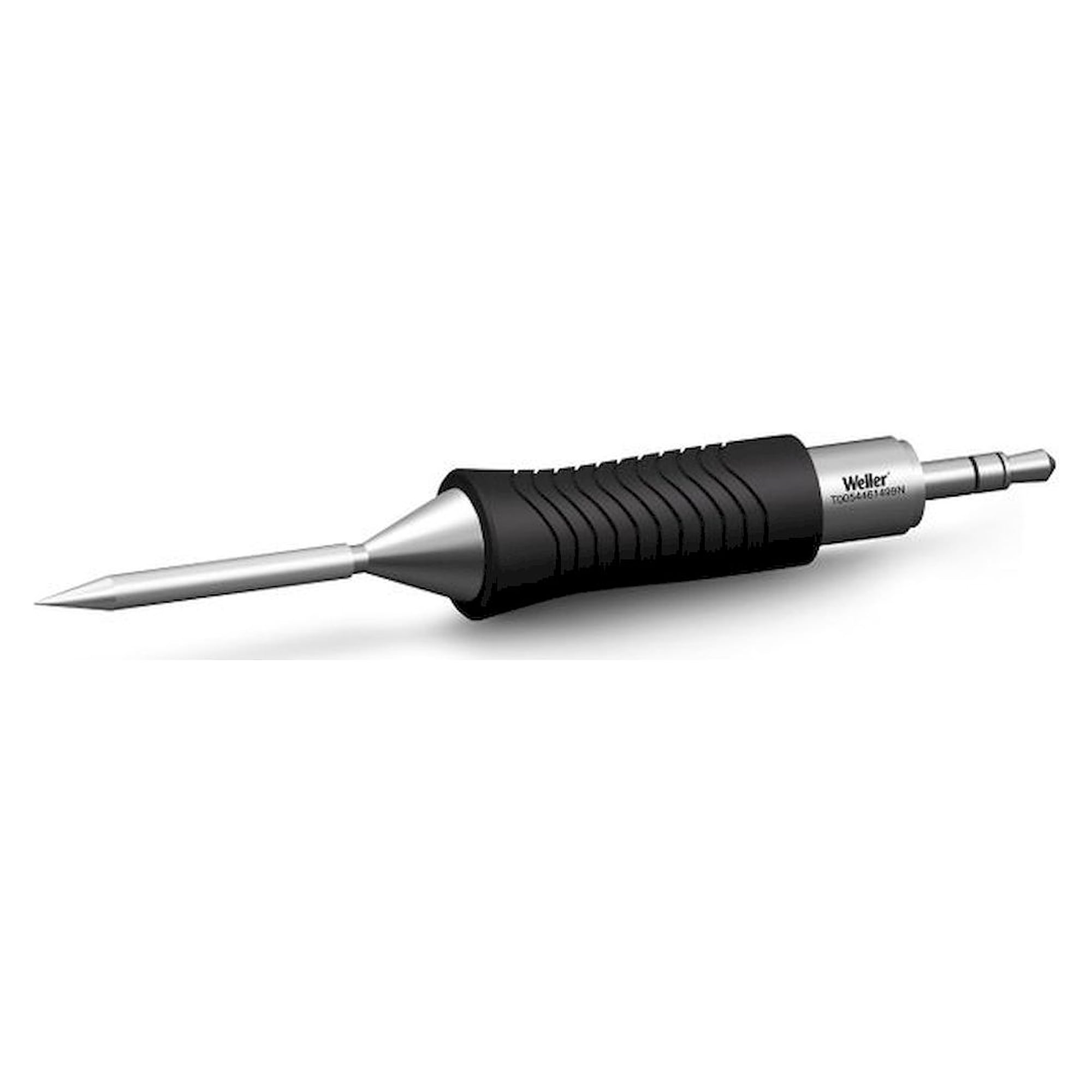

⚙ Konisch, ab 0,2 mm - RTM 002 C MS bis RTM 008 C MS, auch konisch gebogen RTM 004/005 CxMS

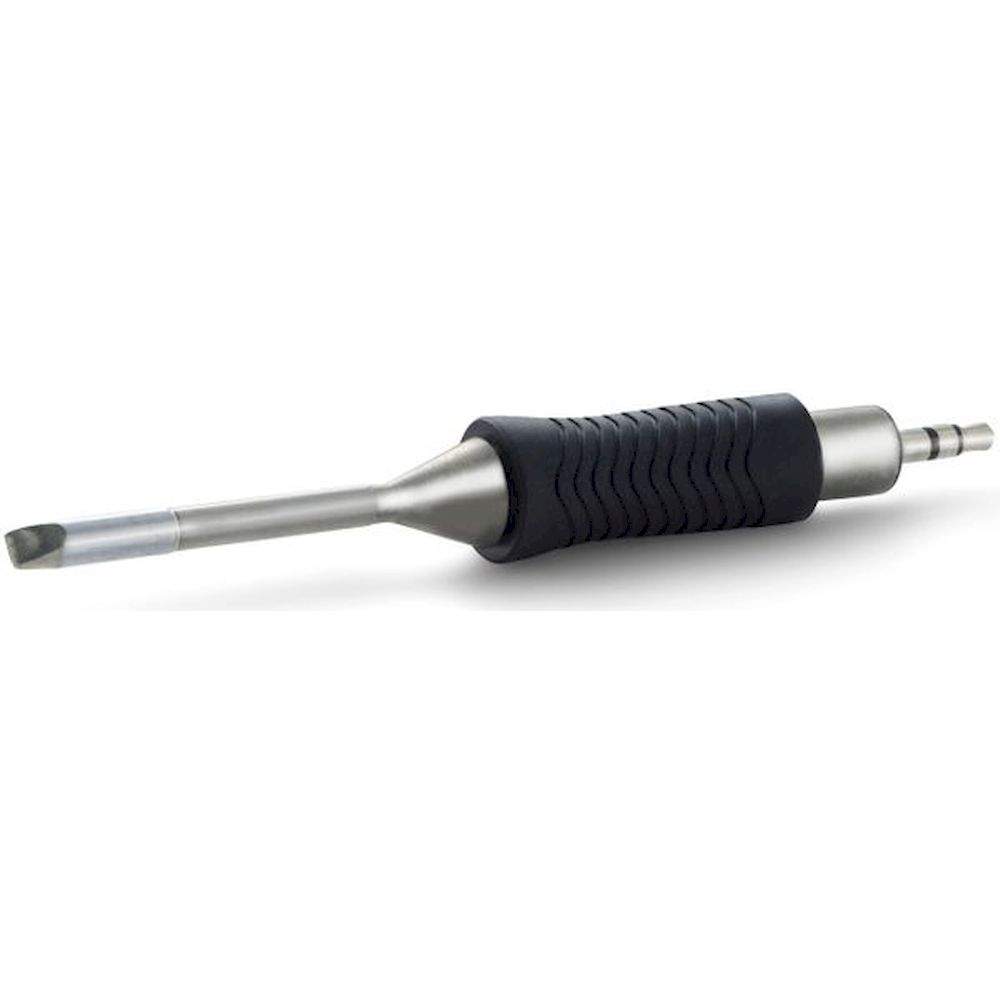

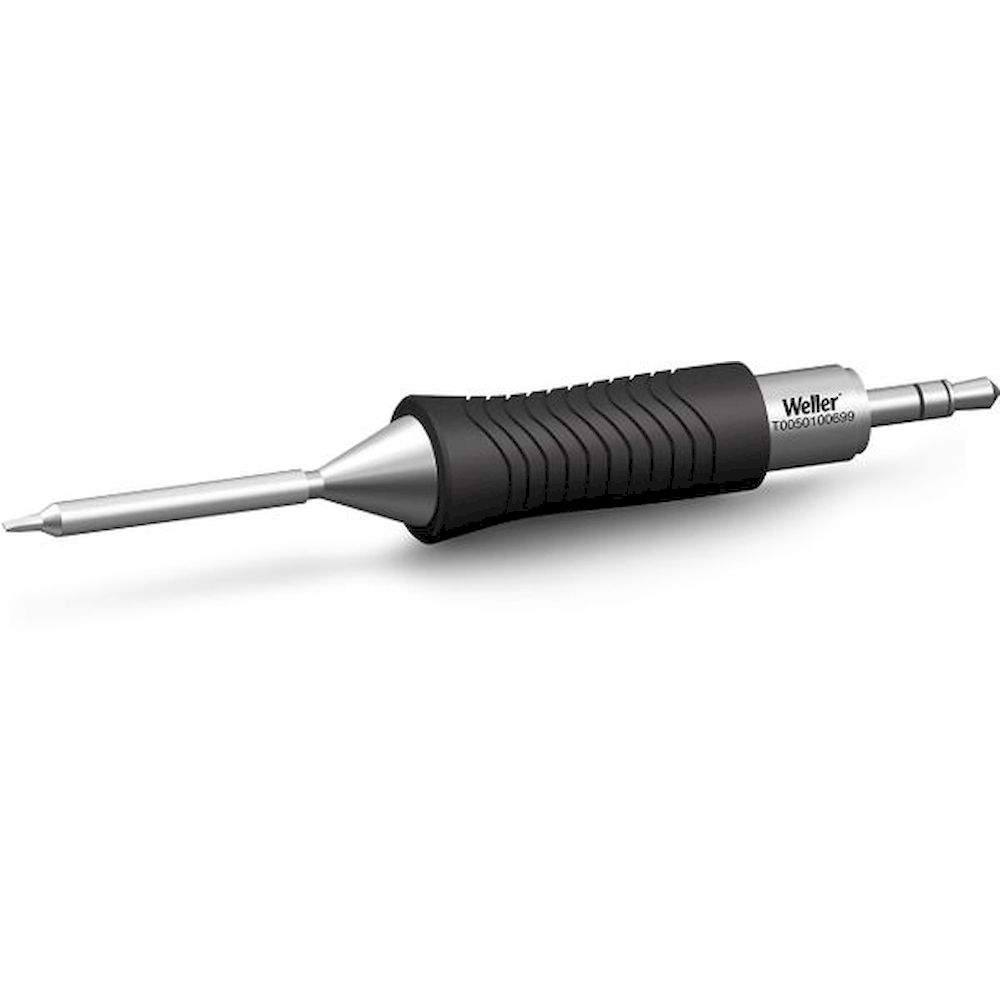

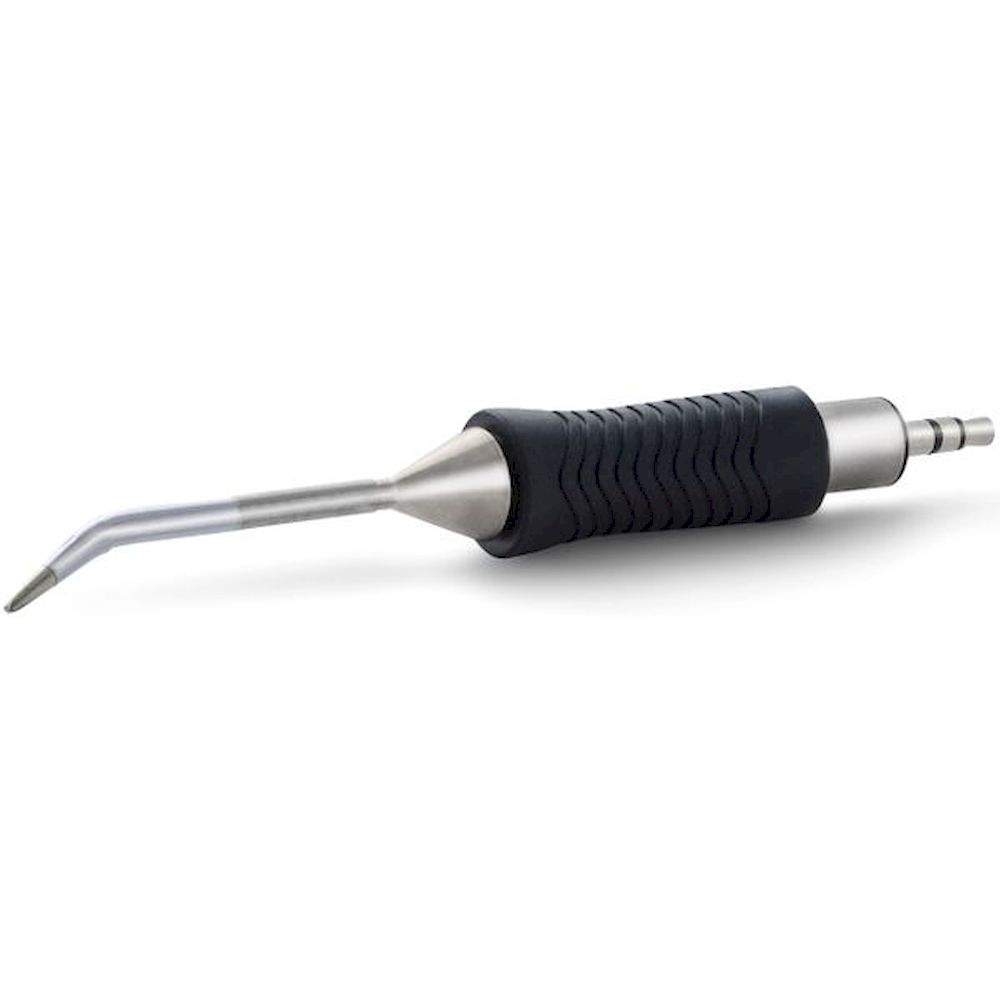

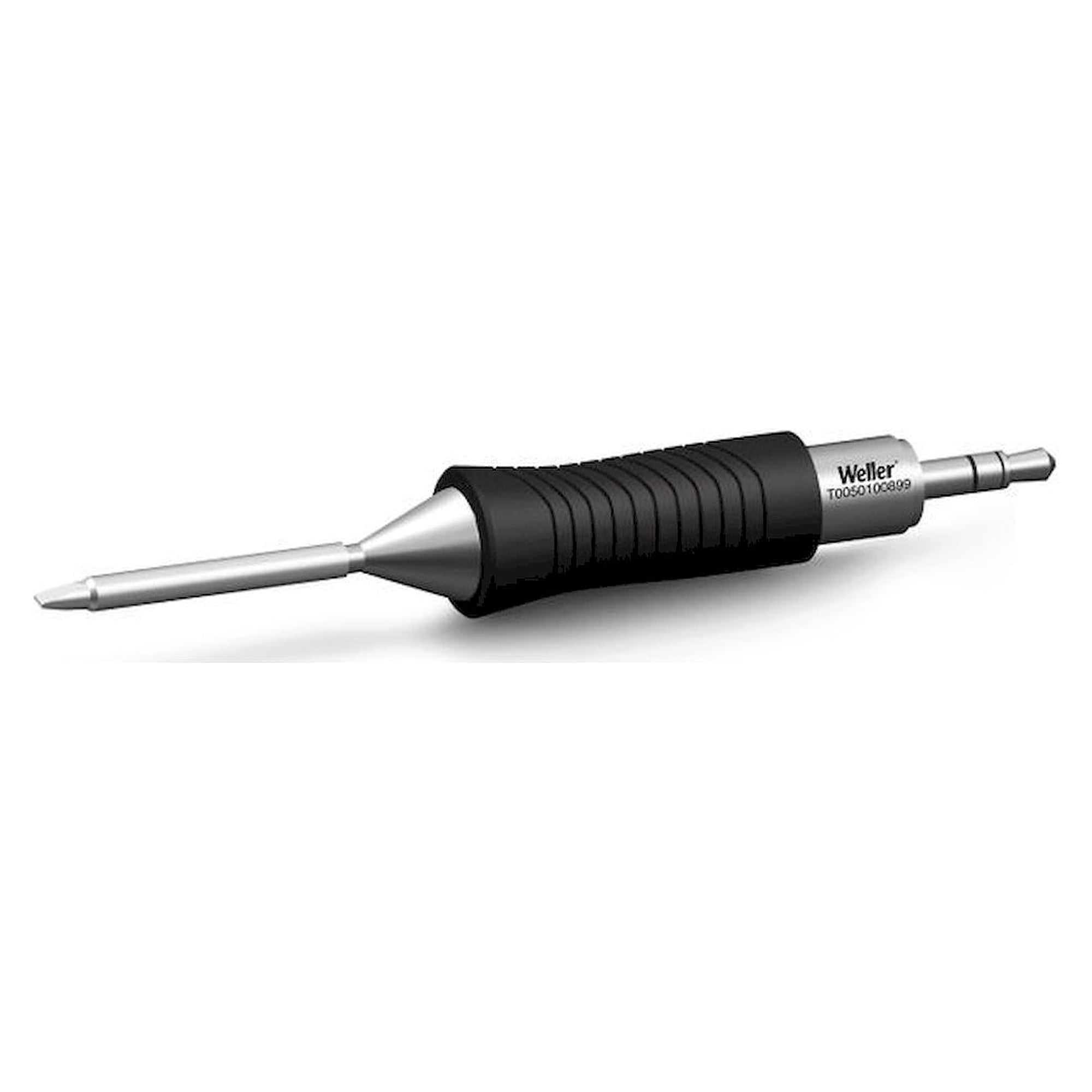

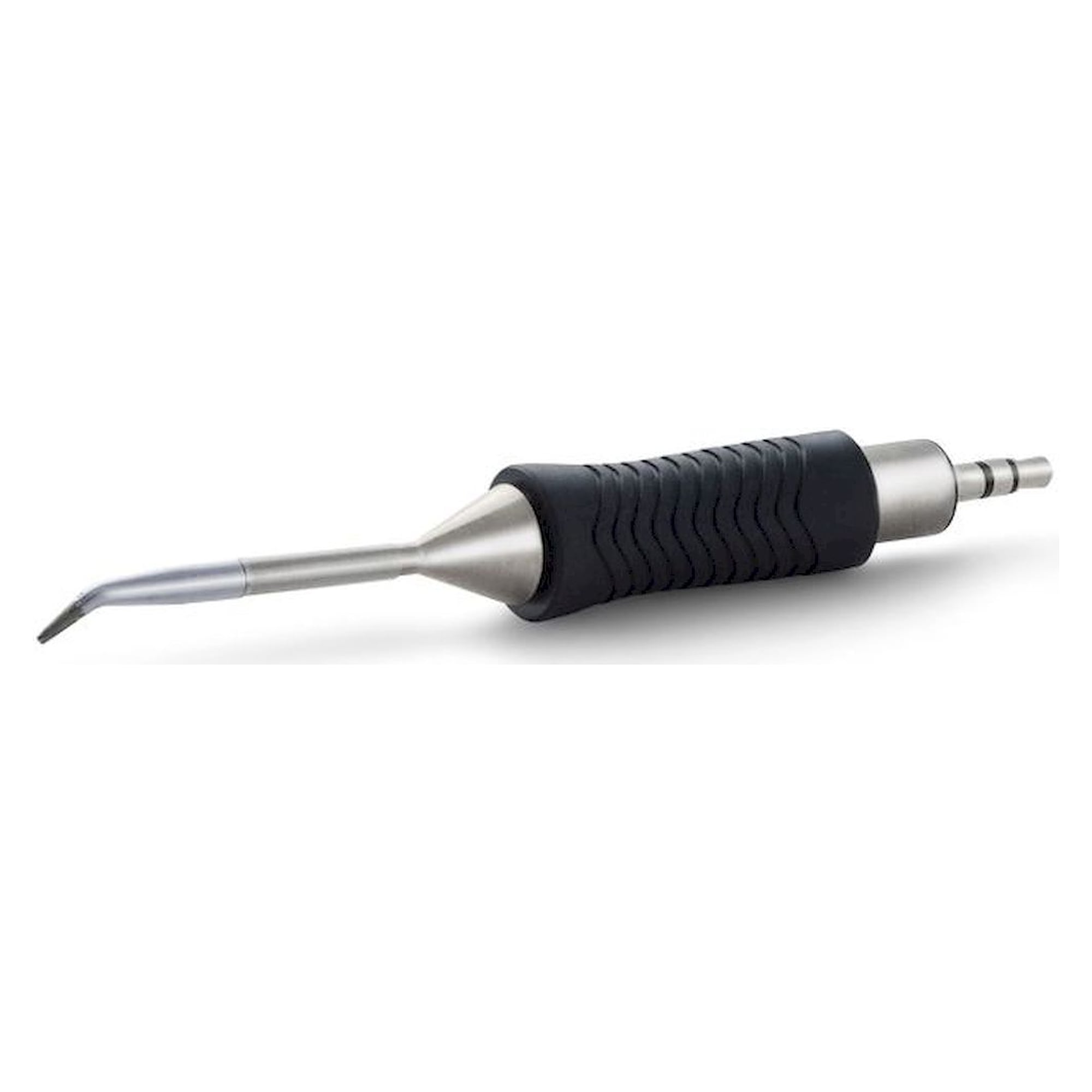

⚙ Meißelförmig, 0,3x0,1-3,6x0,9 mm - RTM 004 S MS bis RTM 036 S MS, auch gebogen 30° (RTM 013 SxMS)

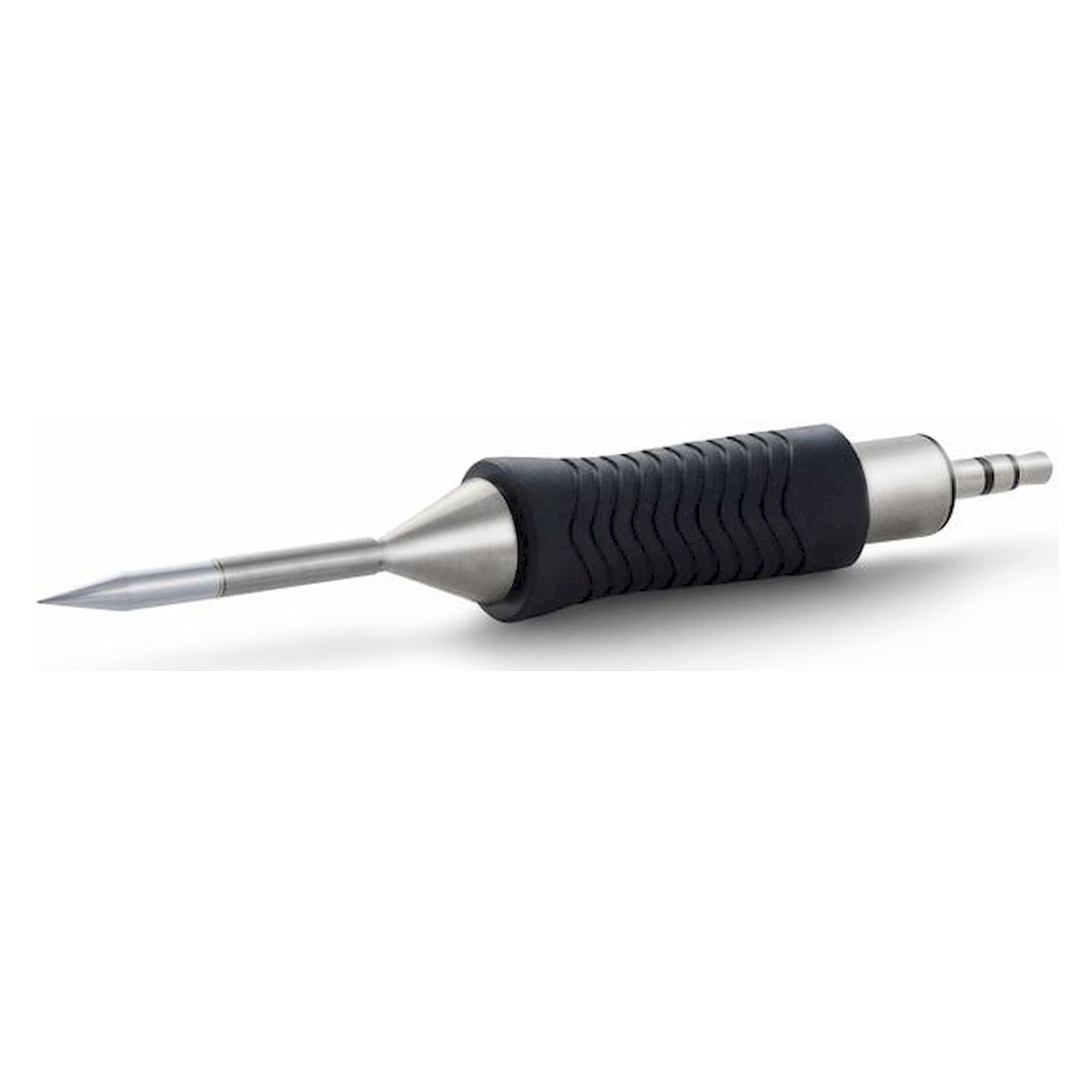

⚙ Nicht benetzbar (NW), verchromt - RTM 003 S NW MS und RT-1NWMS für 0201/0204-Bauteile

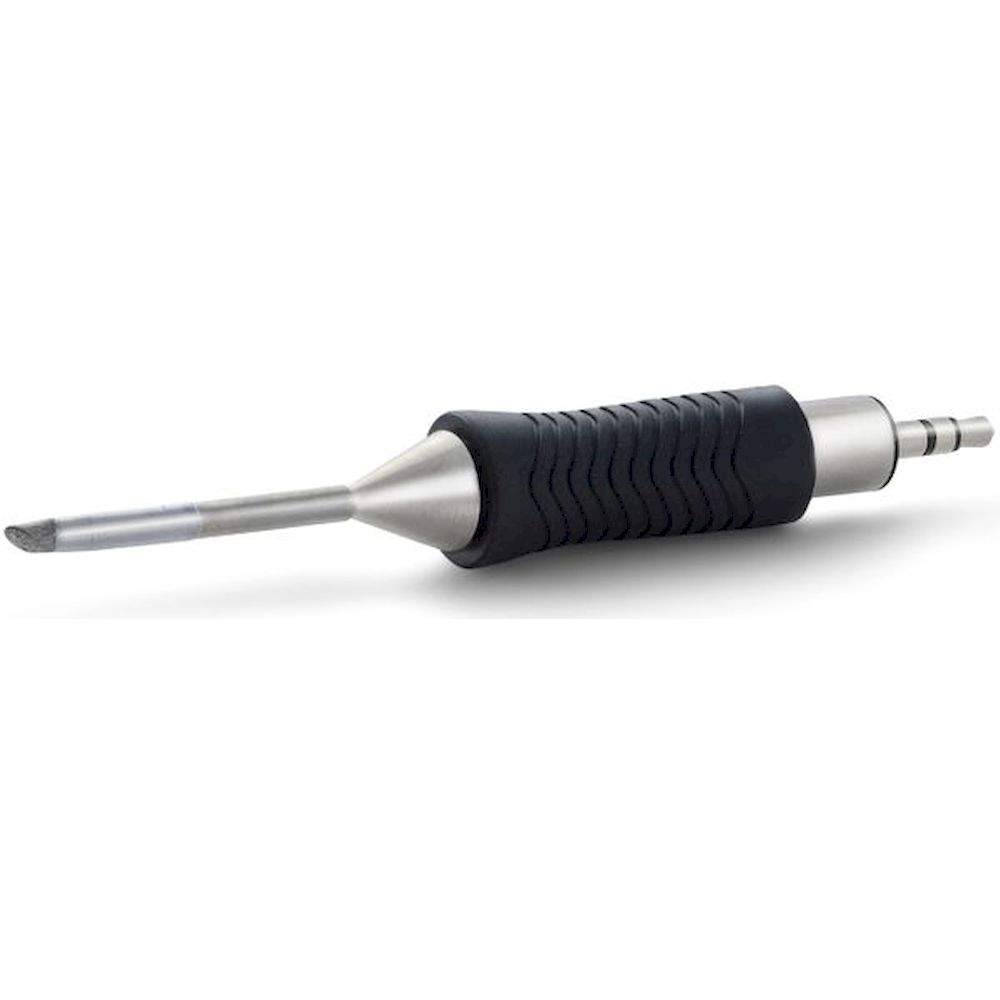

⚙ Lotdepot - RTM 020 G MS (1,2x2 mm)

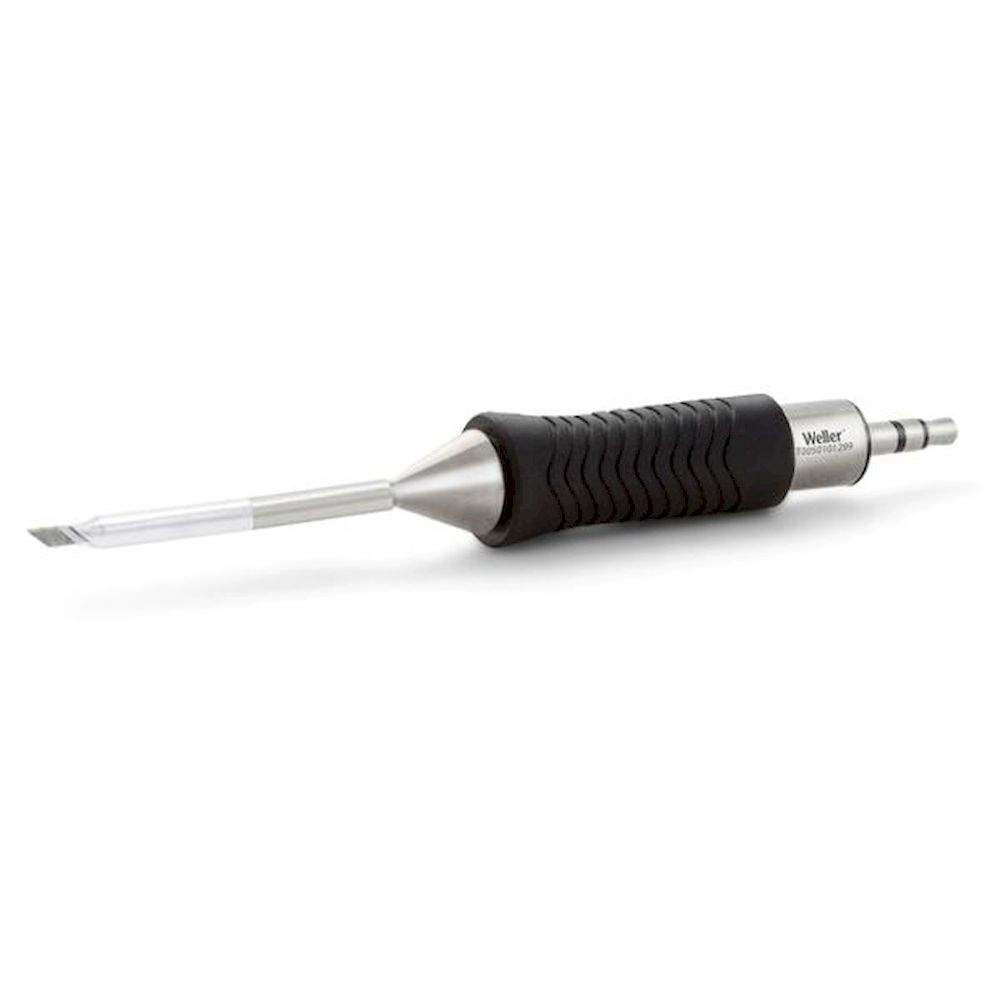

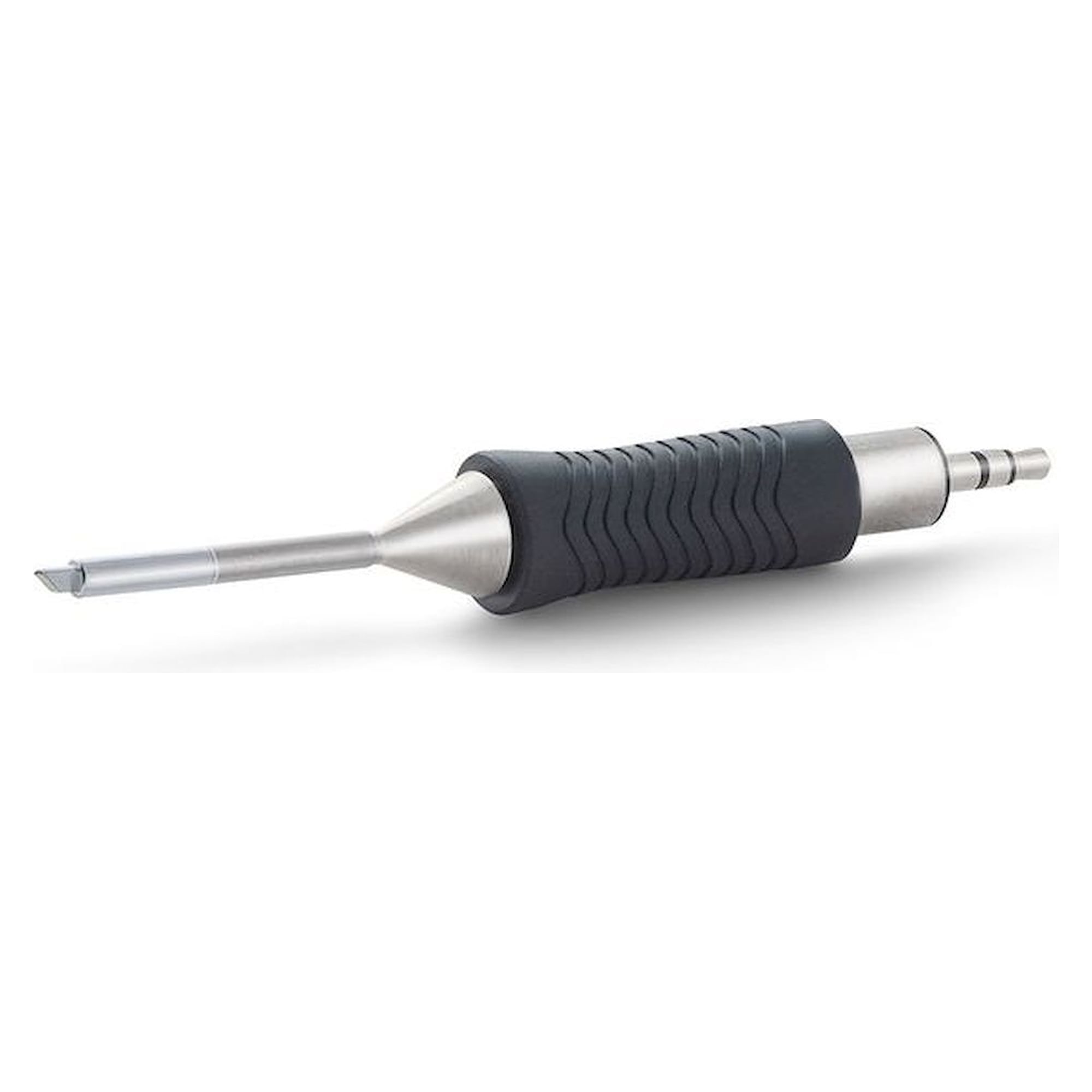

⚙ Messerförmig - RTM 025 K MS (2,5 mm) und RTM 030 K MS (2,2 mm)

RTM-MS vs. RTM-Standardreihe

Die RTM-MS-Spitzen sind geometrisch mit den RTM-Standardspitzen identisch und in denselben Formen erhältlich. Der Unterschied liegt in der MIL-SPEC-Zertifizierung, die eine lückenlose Rückverfolgbarkeit, Lotkontrolle und Materialqualifikation nach militärischen Standards gewährleistet. Für zivile SMD-Rework-Arbeiten ohne regulatorische Anforderungen genügt die RTM-Standardreihe. Beide Reihen sind kompatibel mit WXMP und WMRP.

Typische Einsatzbereiche

Typische Einsatzbereiche: Reparatur und Rework von EGB nach IPC-7711/7721, Lötarbeiten in regulierten Fertigungsumgebungen nach J-STD-001 Class 3, Luft- und Raumfahrtelektronik (AS9100, MIL-STD-2000), Verteidigungselektronik und medizinische Geräteherstellung (IEC 62368-1), Prototypenfertigung für sicherheitskritische Baugruppen sowie Qualitäts- und Prüfprozesse mit vollständiger Dokumentationspflicht.

FAQ

Häufige Fragen zu RTM-MS Lötspitzen

Was sind RTM-MS Weller Lötspitzen und in welchen Industriebereichen werden sie eingesetzt?

RTM-MS Weller Lötspitzen sind hochpräzise Micro-Lötspitzen nach MIL-SPEC Standard für professionelle Lötanwendungen in der Elektronikfertigung, Reparaturwerkstätten und F&E-Laboratorien. Die Serie umfasst konische Spitzen ab 0,1 mm Durchmesser, meißelförmige Varianten von 0,3x0,1 mm bis 3,6x0,9 mm sowie spezielle Lotdepot-Spitzen für SMD-Bauteile. Diese Präzisionswerkzeuge eignen sich besonders für Mikroelektronik, Leiterplattenreparaturen und feinste Lötarbeiten an temperatursensiblen Komponenten in der Medizintechnik und Luft- und Raumfahrt.

Welche technischen Kriterien sind bei der Auswahl von RTM-MS Lötspitzen zu beachten?

Die Auswahl von RTM-MS Lötspitzen erfolgt primär nach Spitzengeometrie, Abmessungen und Oberflächenbeschichtung entsprechend der Lötaufgabe. Konische Spitzen wie RTM 002 C MS mit 0,2 mm eignen sich für Punktlötungen, während meißelförmige Varianten wie RTM 022 S MS mit 2,2x0,4 mm für Drahtverbindungen optimal sind. Spezielle unbenetzbare Spitzen wie RT-1NWMS mit Chromveredelung verhindern Lotanhaftung bei kritischen Anwendungen. Die Winkelung von 30° oder 45° bei gebogenen Ausführungen ermöglicht ergonomisches Arbeiten in schwer zugänglichen Bereichen.

Welche Standards und Zertifizierungen gelten für RTM-MS Weller Lötspitzen?

RTM-MS Weller Lötspitzen entsprechen dem MIL-SPEC Standard für militärische und luft- und raumfahrttechnische Anwendungen sowie DIN EN 61340-5-1 für ESD-gerechtes Arbeiten. Die Spitzen erfüllen RoHS-Richtlinien bezüglich Schadstofffreiheit und unterliegen der ISO 9001 Qualitätssicherung bei der Fertigung. Temperaturbeständigkeit bis 450°C und definierte Wärmeleitfähigkeitswerte gewährleisten reproduzierbare Lötergebnisse nach IPC-A-610 Lötstandard. Die MIL-SPEC Kennzeichnung garantiert konstante Materialqualität und Geometrietoleranz für kritische Elektronikanwendungen.

Wie unterscheiden sich die verschiedenen RTM-MS Spitzenvarianten voneinander?

RTM-MS Lötspitzen differenzieren sich hauptsächlich durch Spitzenform, Abmessungen und Oberflächenbehandlung für unterschiedliche Lötanwendungen. Konische C-Spitzen von 0,2 mm bis 0,8 mm Durchmesser eignen sich für Präzisionslötungen, meißelförmige S-Spitzen in Größen von 0,3x0,1 mm bis 3,6x0,9 mm für Flächenlötungen und gebogene Sx-Varianten für schwer erreichbare Lötstellen. Spezielle K-Spitzen wie RTM 030 K MS mit 2,2 mm bieten hohe Wärmekapazität für größere Lötpads, während unbenetzbare NW-Versionen mit Chromveredelung Lotanhaftung verhindern.

Welche Systemkompatibilität und Anschlussanforderungen bestehen für RTM-MS Lötspitzen?

RTM-MS Weller Lötspitzen sind ausschließlich kompatibel mit Weller RT-Serie Mikrolötstationen und RT-MS Lötkolben durch den spezifischen RTM-Schaftdurchmesser und die elektrische Kontaktierung. Die Spitzen benötigen eine Betriebstemperatur zwischen 200°C und 450°C sowie eine Leistungsaufnahme von 8-15 Watt je nach Spitzengröße. Ein ESD-gerechter Arbeitsplatz nach DIN EN 61340-5-1 mit Erdungsarmband und antistatischer Arbeitsmatte ist zwingend erforderlich. Die Temperaturregelung erfolgt über den integrierten Sensor im Lötkolben mit einer Genauigkeit von ±5°C.

Welche Sicherheitseigenschaften und Betriebsparameter kennzeichnen RTM-MS Lötspitzen?

RTM-MS Weller Lötspitzen bieten eine maximale Betriebstemperatur von 450°C bei einer Aufheizzeit von unter 30 Sekunden und einer Temperaturstabilität von ±5°C durch integrierte Sensorik. Die ESD-sichere Konstruktion verhindert elektrostatische Entladungen bis 15 kV nach DIN EN 61340-5-1 zum Schutz empfindlicher Elektronikkomponenten. Wärmeisolierte Griffe reduzieren die Oberflächentemperatur auf unter 50°C, während die verchromte Oberfläche unbenetzbare Ausführungen korrosionsbeständig macht. Die Schutzklasse entspricht IP20 für den Einsatz in trockenen Industrieumgebungen mit kontrollierter Luftfeuchtigkeit unter 70%.

Welche Wartungsintervalle und Standzeiten gelten für RTM-MS Lötspitzen?

RTM-MS Weller Lötspitzen erreichen bei sachgemäßer Handhabung eine Standzeit von 6-12 Monaten abhängig von Lötfrequenz, verwendeten Flussmitteln und Betriebstemperatur. Eine tägliche Reinigung mit feuchtem Schwamm und wöchentliche Aktivierung mit Spitzenaktivator verlängert die Lebensdauer erheblich. Spitzenwechsel ist erforderlich bei Durchmesserabweichung über 10% der Nennmaß, sichtbaren Oxidationsschäden oder ungleichmäßiger Wärmeverteilung. Kalibrierung der Lötstation alle 6 Monate mit geeichtem Thermometer gewährleistet konstante Lötqualität nach IPC-A-610 Standard und dokumentiert die Prozesssicherheit für Qualitätsaudits.
