Lötspitzen

CT2 Lötspitzen

Die Weller CT2-Lötspitzen arbeiten nach dem Curie-Temperaturprinzip und sind für MAGNASTAT-kompatible Lötkolben ausgelegt. Das Sortiment bietet ausschließlich Meißelformen in vier Breiten (7 mm, 10 mm, 11 mm) und zwei Temperaturstufen (E7 = 370 °C, E8 = 425 °C) sowie gebogene Varianten (EX7, EX8, FX8) für eingeschränkt zugängliche Lötstellen. Die Spitzenbreite von 7 mm bis 11 mm und die Temperaturen 370 °C und 425 °C sind auf die Verarbeitung mittlerer bis großer THT-Bauelemente und breiter SMD-Pads ausgerichtet.

8 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

CT2 Lötspitzen richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

CT2-Spitzen nach Breite, Temperatur und Form

Modell	Form	Breite	Temperatur
CT2 E7	Meißelform	7 mm	370 °C

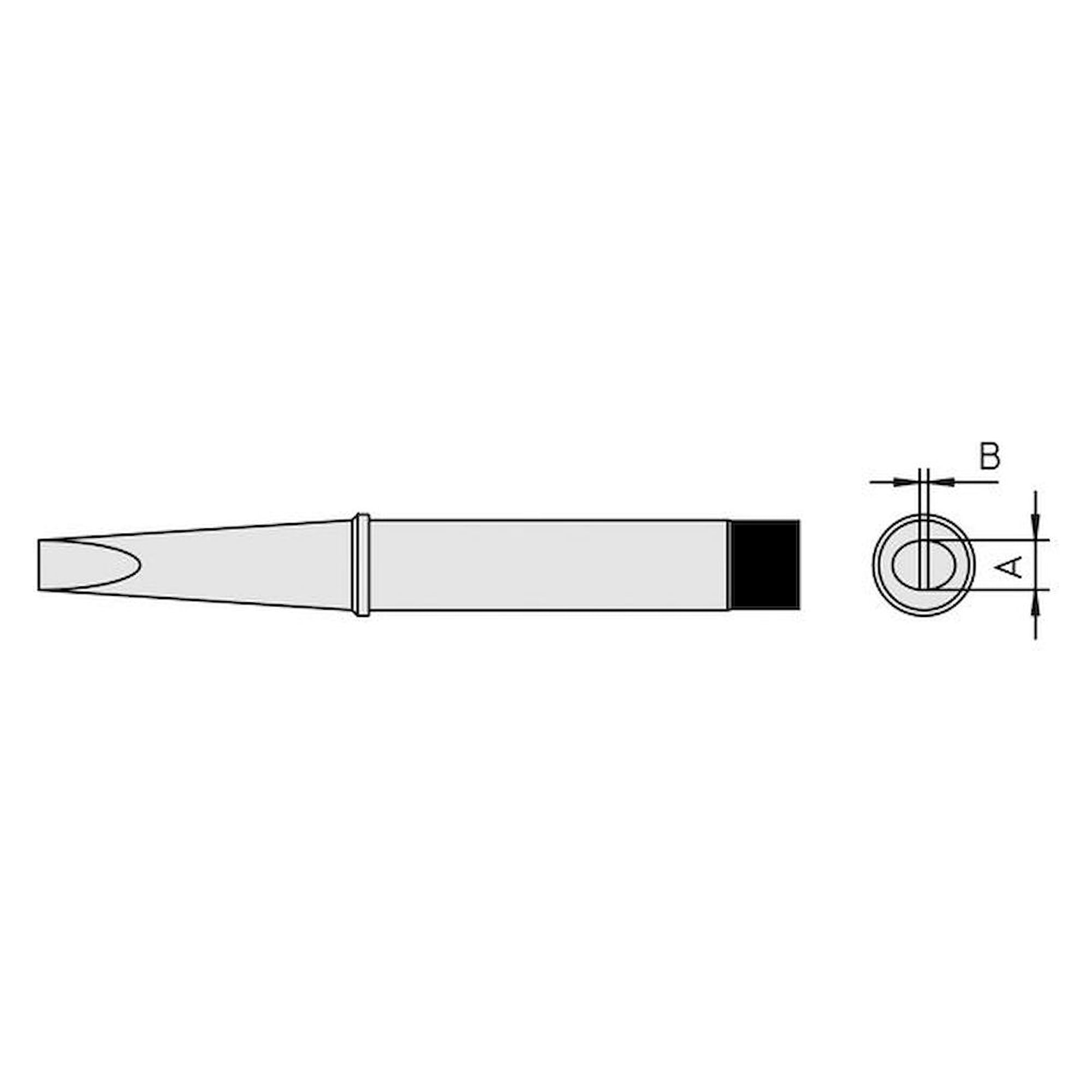

CT2 E8	Meißelform	7 mm	425 °C

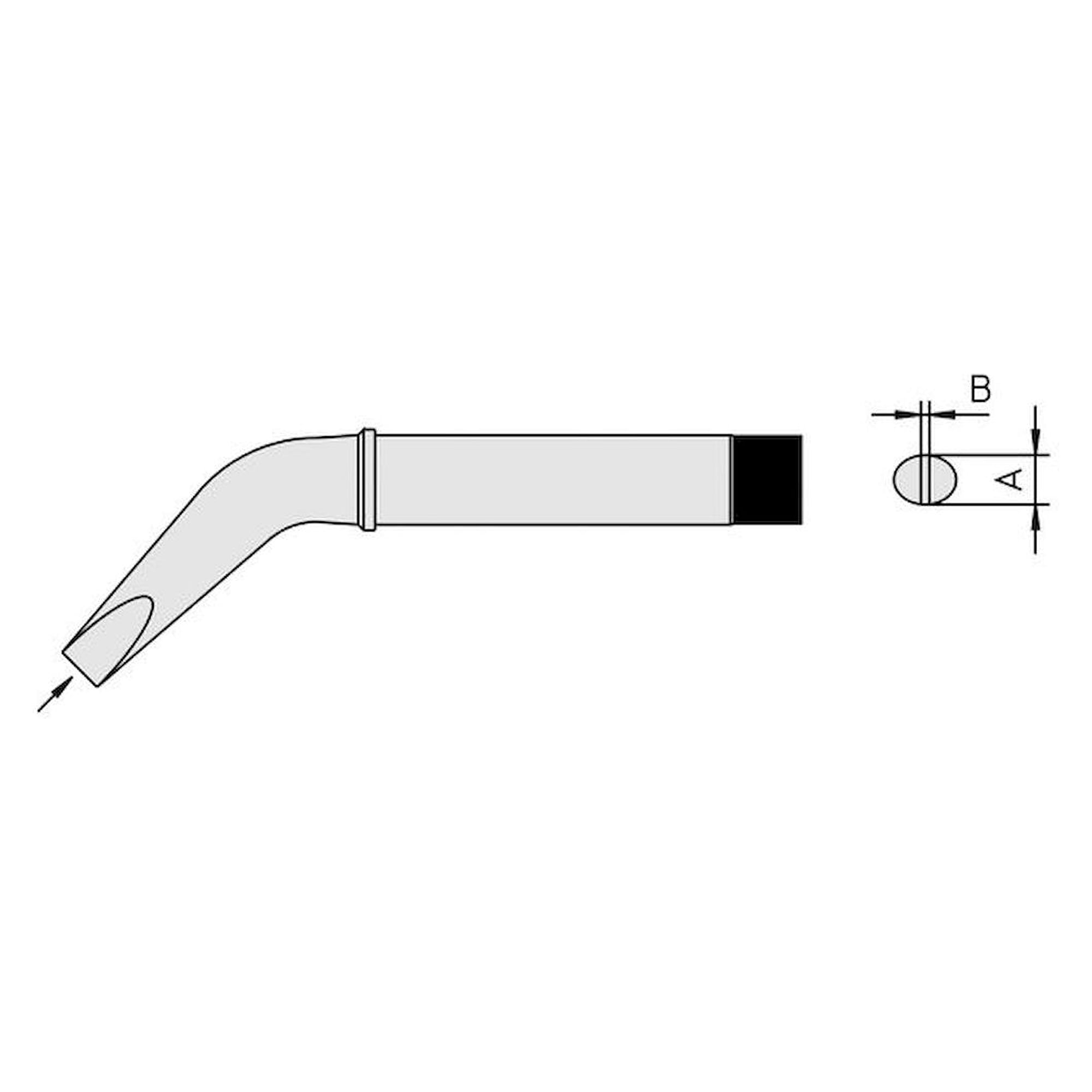

CT2 EX7	Meißelform gebogen	7 mm	370 °C
CT2 EX8	Meißelform gebogen	7 mm	425 °C

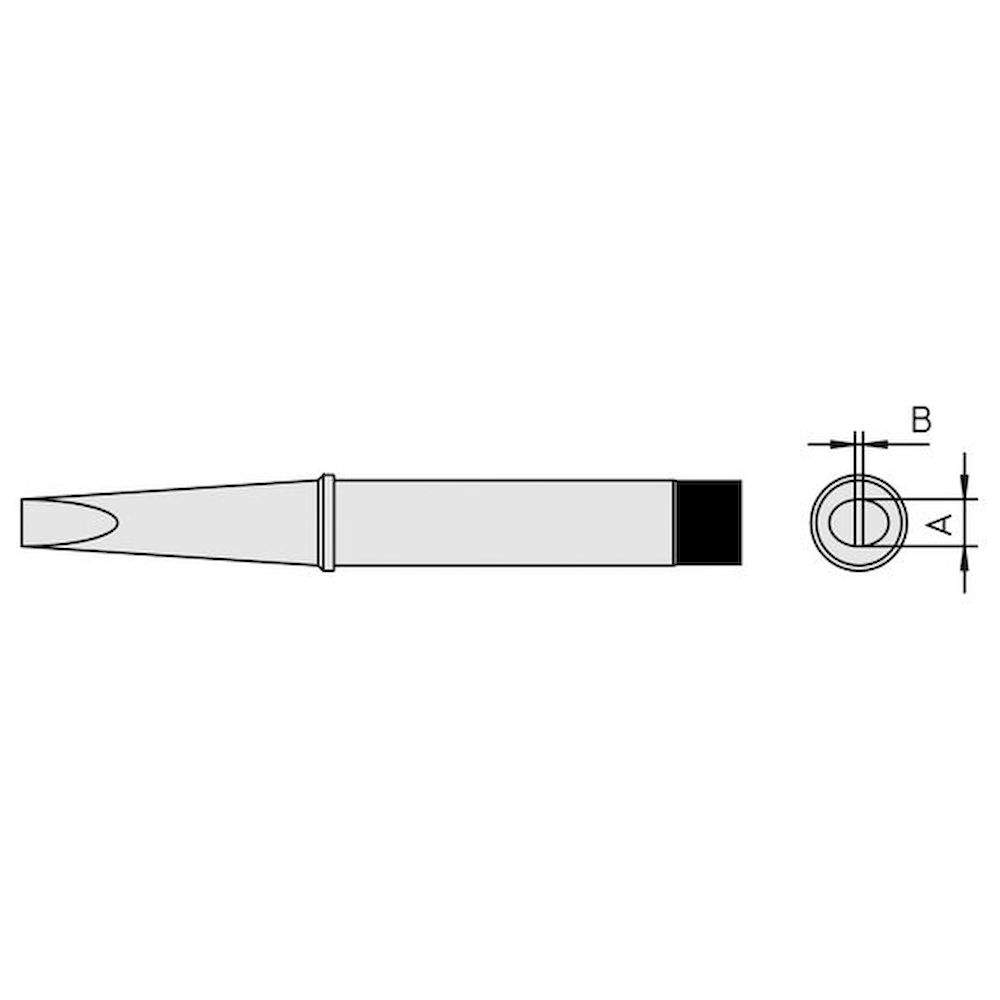

CT2 F7	Meißelform	10 mm	370 °C
CT2 F8	Meißelform	10 mm	425 °C
CT2 FX8	Meißelform gebogen	10 mm	425 °C
CT2 G8	Meißelform	11 mm	425 °C

Curie-Prinzip und Auswahlhinweise

⚡ Curie-Temperaturregelung - Temperatur wird durch das Spitzenmaterial selbst begrenzt, keine elektronische Regelstation erforderlich

✓ Gerade Meißelformen E/F/G - hohe Wärmeübertragung auf THT-Pins und breite SMD-Pads durch großflächigen Kontakt

⚙ Gebogene Varianten EX/FX - für Lötstellen unter Aufbauten, Kühlkörpern oder anderen Hindernissen

🛠 Temperaturstufe 425 °C (Typ 8) - für bleifreie Lote (SAC305) und Anschlüsse mit hoher thermischer Masse

Typische Einsatzbereiche

Typische Einsatzbereiche: Löten und Reparatur von Transformatoren, Relais und Steckverbindern mit breiten THT-Pins, Tinning von Kabellitzen und Sammelschienen, Lötarbeiten auf Masseflächen mit hoher Wärmeableitung sowie Einsatz ohne separate Temperaturregelstation dank Curie-Selbstbegrenzung.

FAQ

Häufige Fragen zu CT2 Lötspitzen

Was sind CT2 Weller Lötspitzen und in welchen Industriebereichen werden sie eingesetzt?

CT2 Weller Lötspitzen sind hochpräzise Meißelform-Lötspitzen für professionelle Anwendungen in der Elektronikfertigung, Prototypenerstellung und Reparaturarbeiten. Die Serie umfasst gerade und gebogene Ausführungen mit Arbeitstemperaturen von 370°C bis 425°C für verschiedene Spitzenbreiten zwischen 7 mm und 11 mm. Diese Lötspitzen finden hauptsächlich Anwendung in der SMD-Bestückung, Kabelkonfektionierung und bei thermisch anspruchsvollen Lötvorgängen in der Automobilelektronik und Medizintechnik. Die spezielle Meißelform ermöglicht effiziente Wärmeübertragung bei großflächigen Lötverbindungen und mehrpoligen Bauteilen.

Nach welchen technischen Kriterien wähle ich die richtige CT2 Lötspitze aus?

Die Auswahl der CT2 Lötspitze erfolgt primär nach der erforderlichen Arbeitstemperatur und Spitzenbreite für die jeweilige Lötaufgabe. Für temperaturkritische Bauteile eignen sich die 370°C-Varianten wie CT2 E7 oder CT2 EX7, während robuste Verbindungen die 425°C-Ausführungen CT2 E8, CT2 F8 oder CT2 G8 erfordern. Die Spitzenbreite variiert zwischen 7 mm für präzise Arbeiten bis 11 mm für großflächige Lötungen, wobei gebogene Varianten wie CT2 EX7 und CT2 EX8 bessere Zugänglichkeit in beengten Montagebereichen bieten. Das Verhältnis von Wärmekapazität zu Bauteilgröße bestimmt letztendlich die optimale Spitzenwahl.

Welche Standards und Zertifizierungen gelten für CT2 Weller Lötspitzen?

CT2 Weller Lötspitzen entsprechen den IEC 61340-5-1 Normen für ESD-sicheres Arbeiten und erfüllen die RoHS-Richtlinien gemäß EN 50581 für schadstofffreie Materialien. Die Temperaturkalibrierung erfolgt nach DIN EN 61187 mit einer Genauigkeit von ±5°C bei Nenntemperatur. Weller garantiert die Einhaltung der ISO 9001 Qualitätsstandards in der Fertigung sowie die Konformität mit der Maschinenrichtlinie 2006/42/EG für sichere Verwendung in professionellen Lötarbeitsplätzen. Zusätzlich werden die thermischen Eigenschaften nach IPC-2221 Standards für Elektronik-Fertigungsverfahren validiert.

Worin unterscheiden sich die verschiedenen CT2 Lötspitzen-Varianten?

Die CT2 Serie differenziert sich hauptsächlich durch Arbeitstemperatur, Spitzengeometrie und Anwendungsbereich. Gerade Meißelspitzen wie CT2 E7 (370°C, 7mm) und CT2 E8 (425°C, 7mm) eignen sich für Standard-Lötarbeiten, während die gebogenen EX-Varianten CT2 EX7 und CT2 EX8 besseren Zugang zu schwer erreichbaren Lötstellen bieten. Die breiteren F-Modelle CT2 F7 (10mm, 370°C) und CT2 F8 (10mm, 425°C) ermöglichen schnelle Wärmeübertragung bei größeren Lötflächen. Die CT2 G8 mit 11mm Breite bei 425°C stellt die leistungsstärkste Variante für hochthermische Anwendungen dar.

Welche Installationsanforderungen und Kompatibilität haben CT2 Lötspitzen?

CT2 Lötspitzen sind ausschließlich mit Weller CT2-kompatiblen Lötstationen und Handstücken verwendbar und erfordern eine sichere Rastverbindung ohne Werkzeug zum Spitzenwechsel. Die Installation erfolgt durch Einstecken bis zum hörbaren Einrasten, wobei die Lötstation vor dem Wechsel auf unter 100°C abgekühlt werden muss. Eine ESD-sichere Arbeitsumgebung mit Erdung gemäß DIN EN 61340-5-1 ist obligatorisch, ebenso wie eine Arbeitsspannung von 24V DC für die Heizungsversorgung. Die Temperaturregelung erfolgt über integrierte Sensoren mit PTC-Charakteristik für präzise Regelung innerhalb ±10°C Toleranz.

Welche Sicherheitseigenschaften und Betriebsparameter haben CT2 Lötspitzen?

CT2 Lötspitzen arbeiten sicher im Temperaturbereich von 200°C bis 450°C mit automatischer Abschaltung bei Überhitzung über 480°C durch integrierte Thermosicherung. Die ESD-Schutzklasse entspricht der Klasse 1 nach DIN EN 61340-5-1 mit einem Ableitwiderstand unter 10^9 Ohm für sichere elektrostatische Entladung. Die Spitzen sind für Dauerbetrieb bis zu 8 Stunden täglich ausgelegt und erreichen Betriebstemperatur innerhalb 40 Sekunden nach dem Einschalten. Bei sachgemäßer Verwendung garantiert Weller eine Standzeit von mindestens 200 Betriebsstunden bei optimaler Lötqualität ohne Leistungsabfall.

Wie oft müssen CT2 Lötspitzen gewartet und wann ausgetauscht werden?

CT2 Lötspitzen erfordern tägliche Reinigung mit feuchtem Reinigungsschwamm und wöchentliche Verzinnung für optimale Wärmeübertragung und Lebensdauer. Ein Austausch wird erforderlich bei sichtbarer Korrosion, ungleichmäßiger Verzinnung oder Temperaturabweichungen über ±15°C von der Solltemperatur. Die Inspektion sollte alle 50 Betriebsstunden erfolgen, wobei besonders auf Risse im Spitzenmaterial und Verfärbungen der Heizzone geachtet werden muss. Bei intensiver Nutzung mit bleifreien Loten reduziert sich die Standzeit auf etwa 150 Stunden, während schonende Anwendung mit Pb/Sn-Loten bis zu 300 Betriebsstunden ermöglicht.
