Die Weller Entlötspitzen für Entlötstationen umfassen zwei Hauptreihen: WTA-Spitzen für die WTA-Handentlötkolben (Spitzensets, meißelförmig gebogen 45°) sowie RTW-Lötspitzenpaare für Zweispitzenentlötsysteme. WTA-Typen decken Breiten von 0,5x0,5 mm (WTA 1S) bis 12,5x0,5 mm (WTA 4) ab, RTW-Paare von 0,2 mm (RTW 6NW, nicht benetzbar) bis 10x1,0 mm (RTW 10, RTW 10MS). Zur Kategorie gehören auch MIL-SPEC-qualifizierte RTW-MS-Paare sowie RTW 7NWMS (unbenetzbar, MIL-SPEC).
Spitzenpaare werden als Set geliefert und gemeinsam auf den Zweispitzenhalter aufgesetzt; der symmetrische Ansatz ermöglicht das Erfassen beidseitiger Lötstellen ohne Umsetzen des Werkzeugs. Nicht benetzbare Spitzen (NW) sind für das Greifen von Bauteilen ohne Lotzugabe ausgelegt.
| Typ | Serie | Form | Abmessung |
|---|---|---|---|

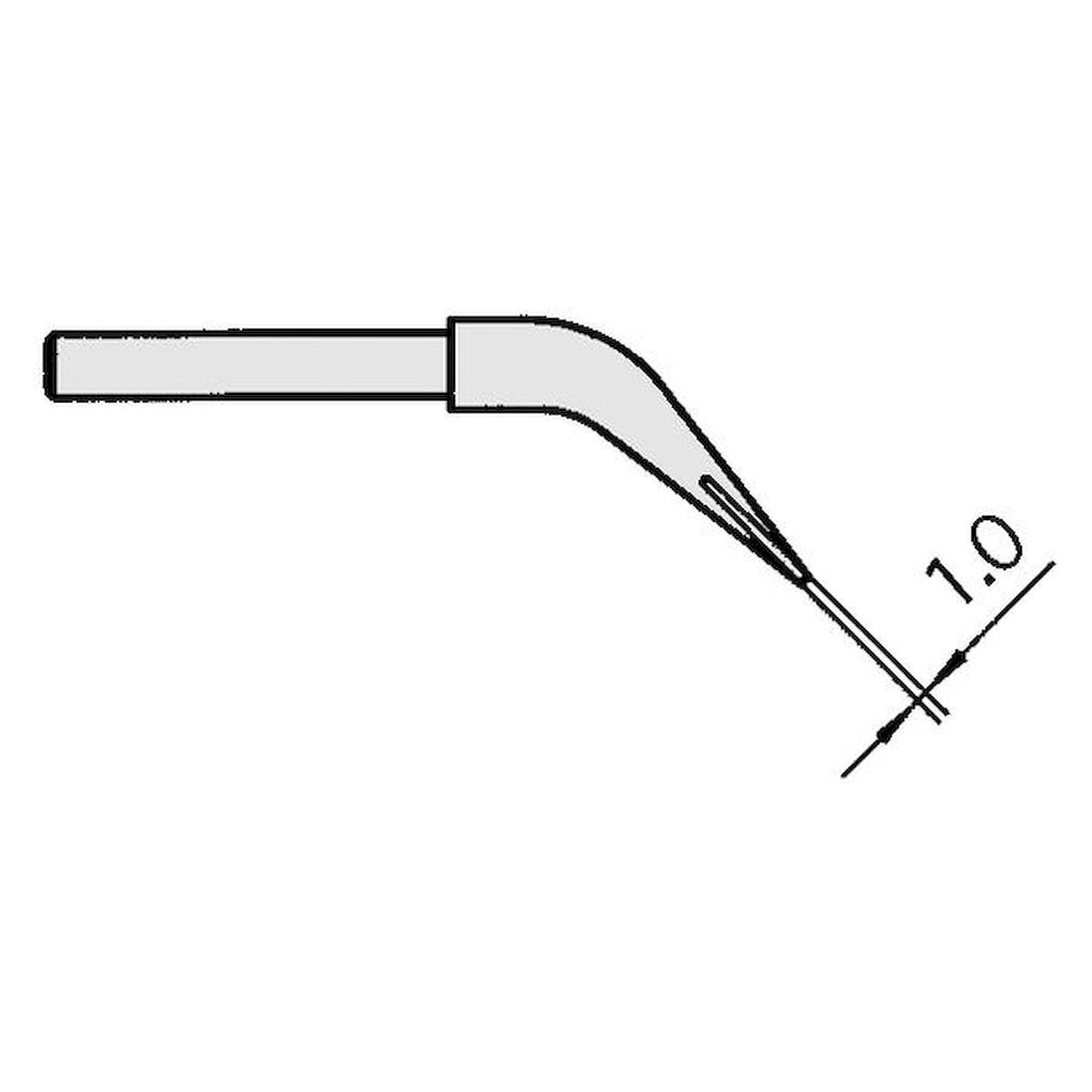

| WTA 1S | WTA | Meißel gebogen 45° | 0,5x0,5 mm |

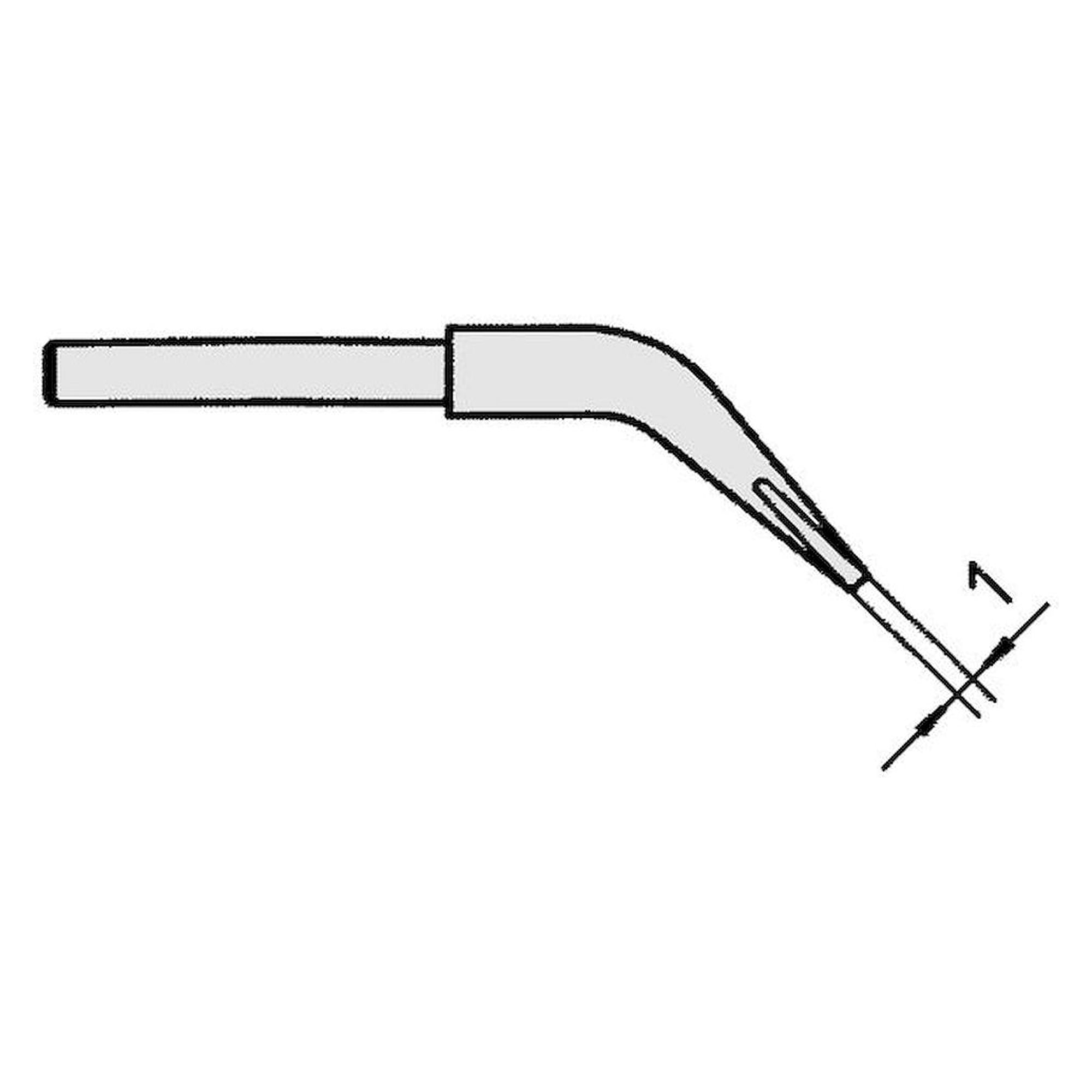

| WTA 1 | WTA | Meißel gebogen 45° | 1x0,5 mm |

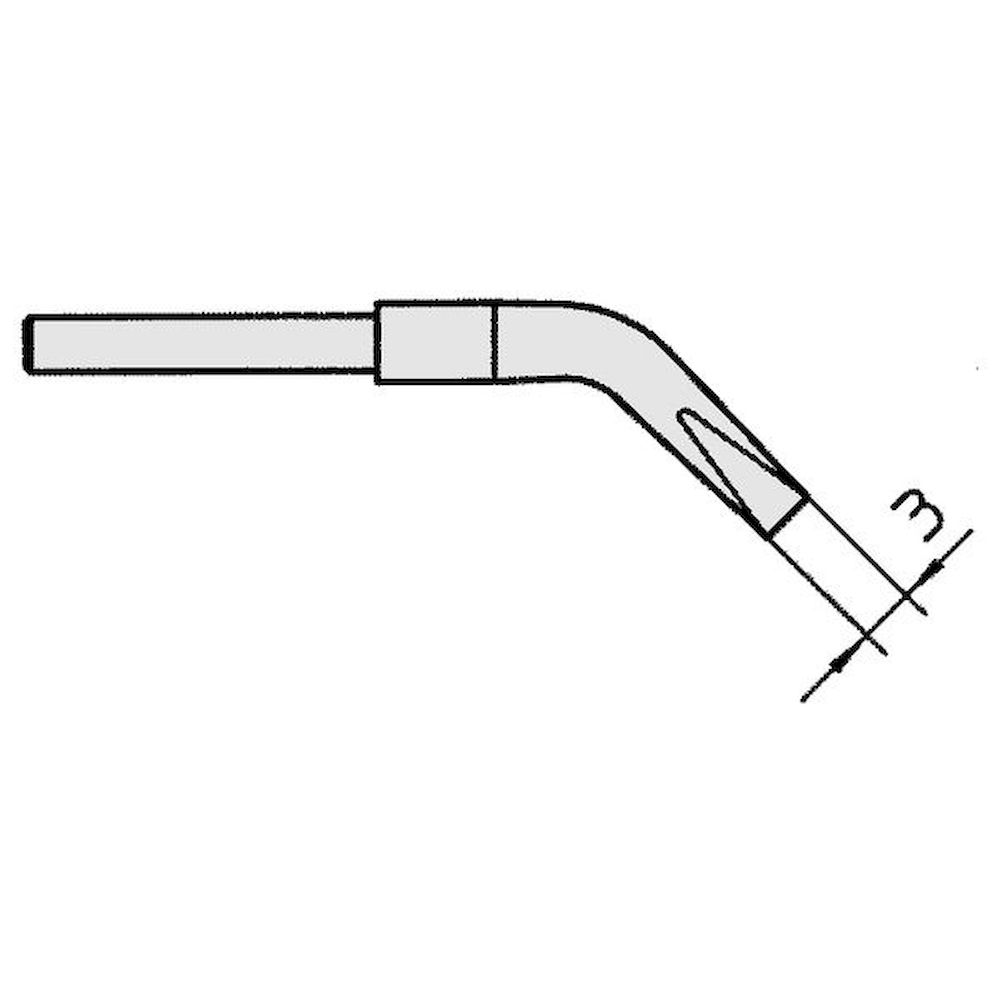

| WTA 2 | WTA | Meißel gebogen 45° | 3x0,5 mm |

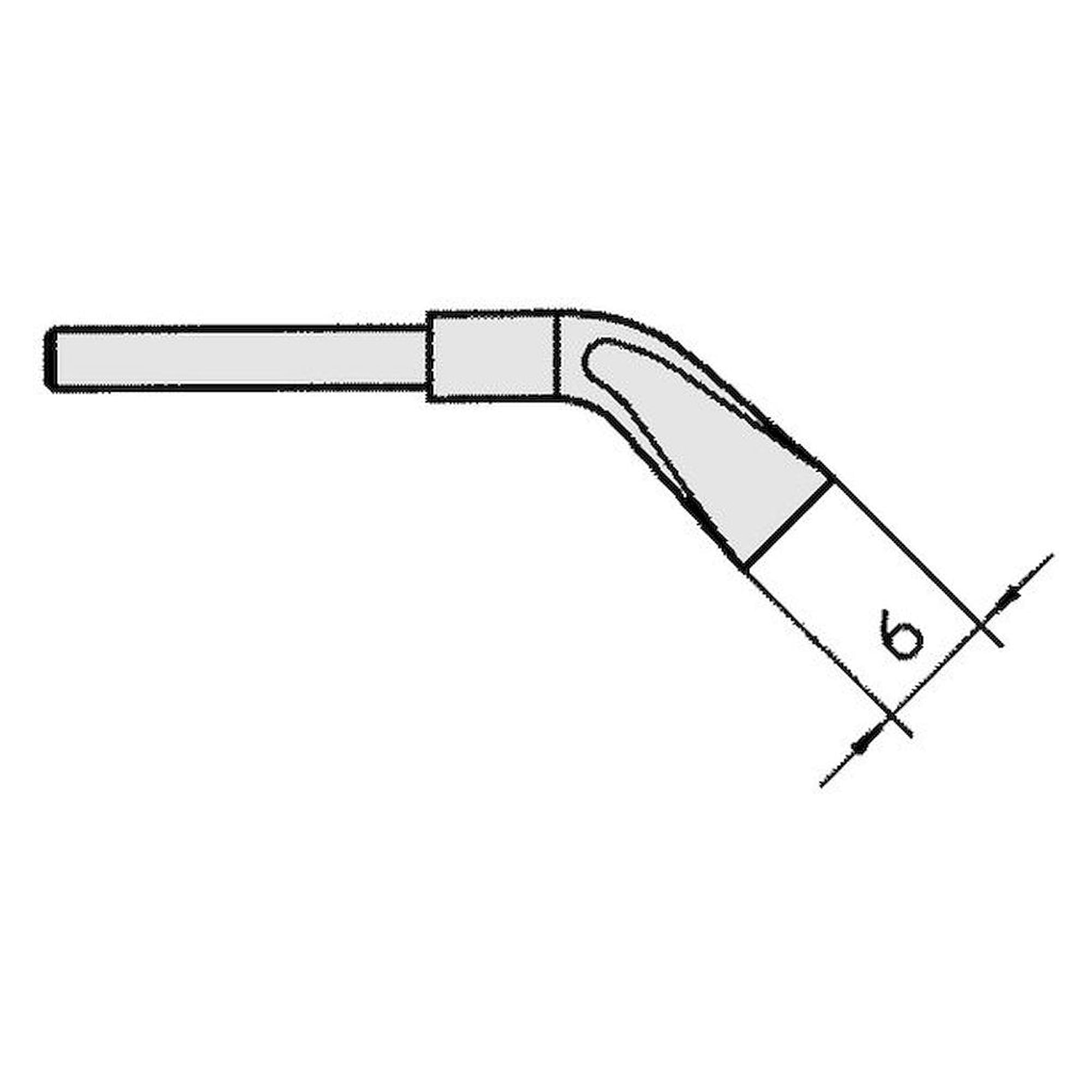

| WTA 3 | WTA | Meißel gebogen 45° | 6x0,5 mm |
| WTA 4 | WTA | Meißel gebogen 45° | 12,5x0,5 mm |

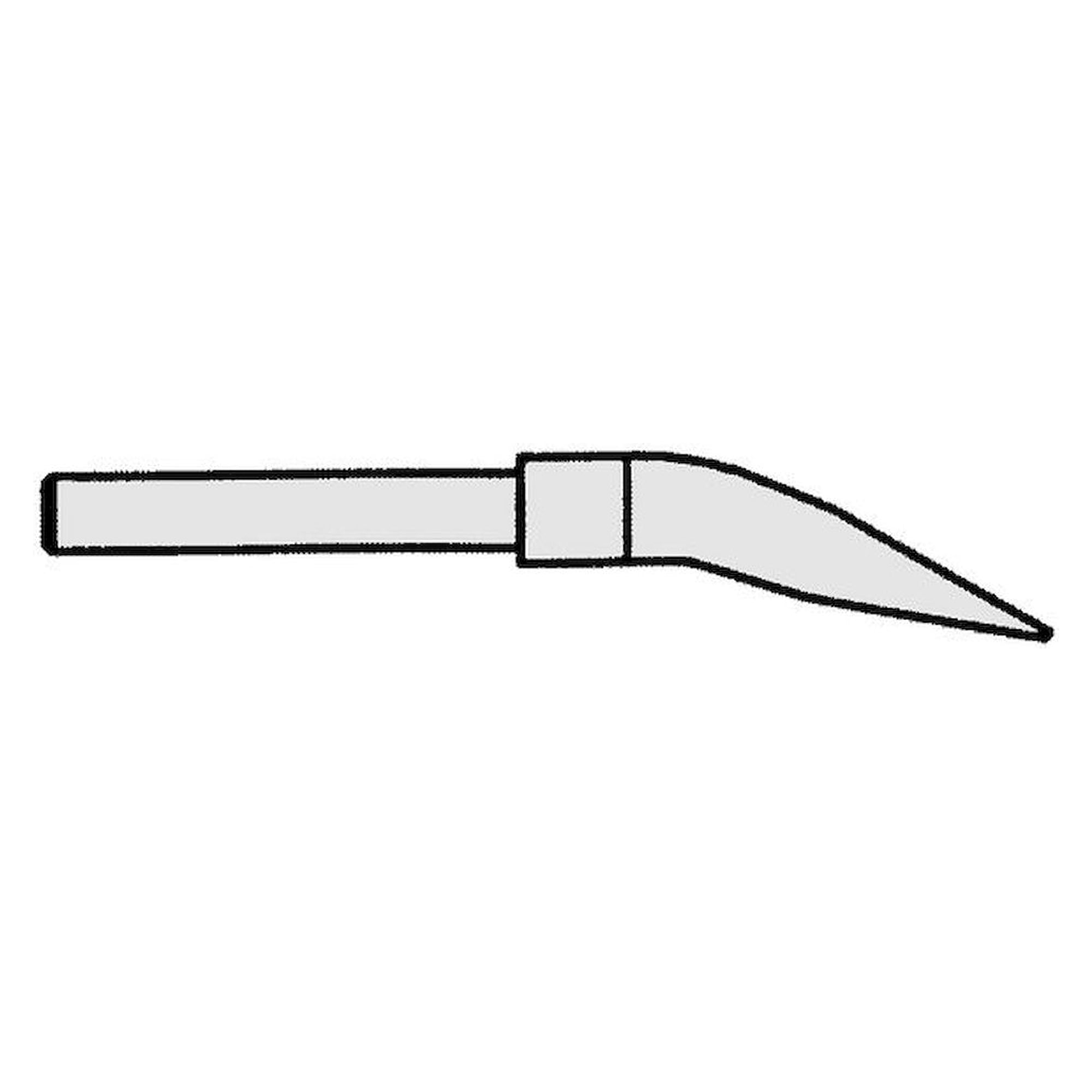

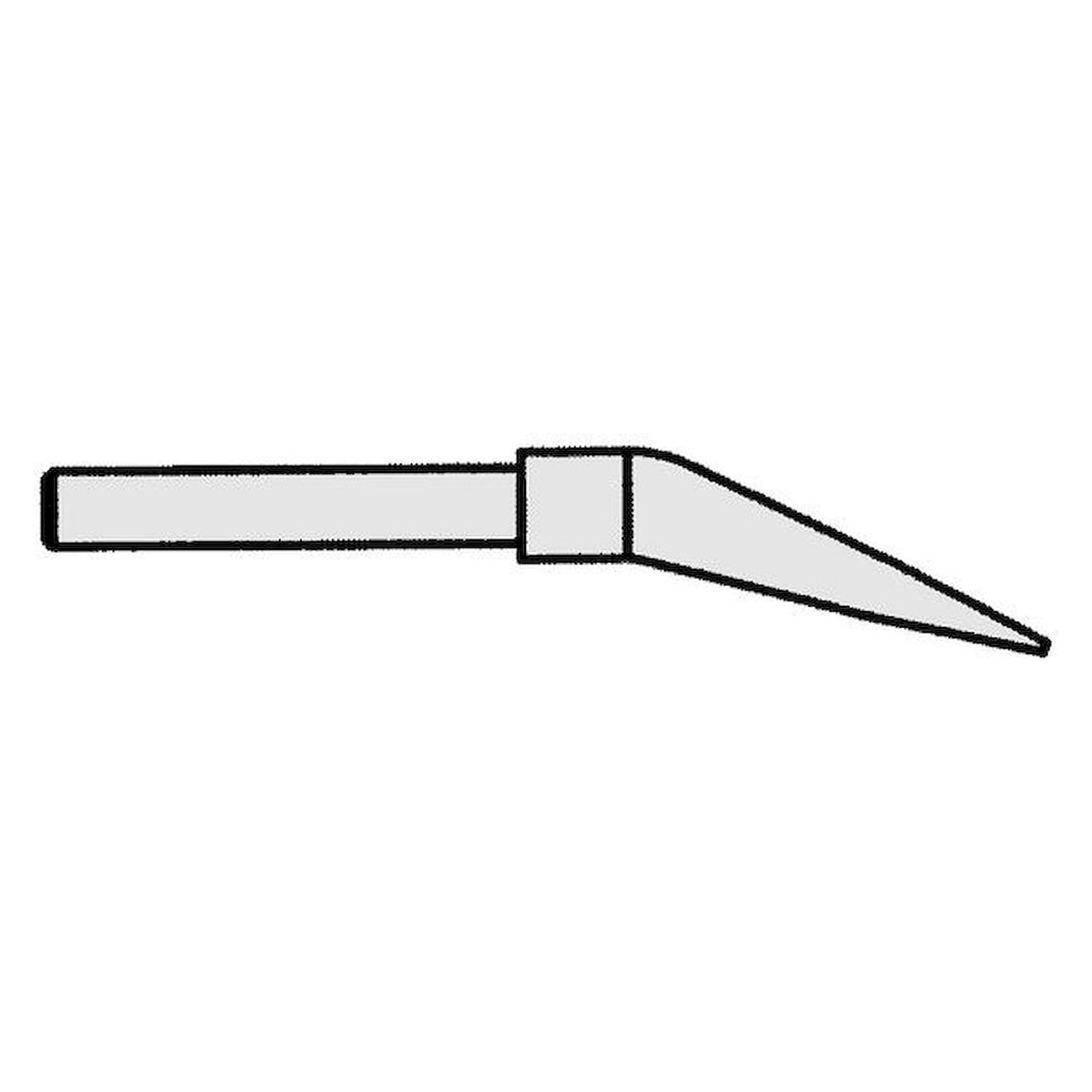

| WTA 11/12 | WTA | Meißel vertikal | 1x0,5 / 3x0,5 mm |
| RTW 1-4 | RTW | Paar, Meißel 45° | 0,4 / 0,7x0,4 / 3x1 / 6x1 mm |
| RTW 6NW | RTW | Paar, nicht benetzbar | 0,2 mm |
| RTW 9/10/11 | RTW | Paar, Meißel | 3 / 10 / 6 mm x1 mm |
WTA-Spitzen sind für die WTA-Handentlötstationen geeignet und werden als Spitzensets (gebogen 45° oder vertikal) geliefert. RTW-Paare sind für Zweispitzenentlötsysteme an WXDP-Stationen oder vergleichbaren Werkzeugen ausgelegt. Mehrere RTW-Typen sind auch als MIL-SPEC-Variante (RTW 2MS bis RTW 11MS) erhältlich; das justierte RTW 6NW 45° (verchromt, unbenetzbar) und RTW 7NWMS sind für MIL-SPEC-Rework ohne Lotzugabe spezifiziert.
Typische Einsatzbereiche: Entlöten von SMD-Bauteilen mit beidseitiger Lötstelle (SOIC, MELF, Chip-Widerstände), Rework an THT-Steckverbindern und Relais, Entfernen von IC-Gehäusen aus engen Bestückungsbereichen, Reparatur in der Luft- und Raumfahrtelektronik (MIL-SPEC RTW-MS-Varianten) sowie Handentlötung an WTA-Stationen in der Serienfertigung und im Labor.
