Was sind RTP Weller Lötspitzen und für welche Industrieanwendungen werden sie eingesetzt?

RTP Weller Lötspitzen sind hochpräzise Wechselspitzen für RT Pico Lötstationen, die speziell für SMD-Bestückung und Mikroelektronik-Reparaturen entwickelt wurden. Diese Spitzen finden hauptsächlich Anwendung in der Elektronikfertigung, Telekommunikationsindustrie, Medizintechnik und Luft- und Raumfahrt, wo höchste Präzision bei der Bauteilmontage gefordert ist. Mit Spitzendurchmessern ab 0,1 mm ermöglichen sie das Bearbeiten kleinster elektronischer Komponenten unter ESD-kontrollierten Bedingungen. Die Serie umfasst konische, meißelförmige, abgeschrägte und Messer-Geometrien für unterschiedliche Lötaufgaben an modernen Leiterplatten.

Nach welchen technischen Kriterien wähle ich die richtige RTP Lötspitze aus?

Die Auswahl der RTP Lötspitze erfolgt primär nach Spitzengeometrie und Arbeitsdurchmesser entsprechend der zu lötenden Komponenten. Konische Spitzen wie RTP 001 C mit 0,1 mm eignen sich für feinste Punktlötungen, während Meißelspitzen wie RTP 013 S mit 1,3×0,3 mm für größere SMD-Bauteile optimal sind. Messer-Spitzen wie RTP 025 K mit 2,5 mm Breite ermöglichen das Löten mehrpoliger Bauelemente durch Wärmeverteilung über längere Kontaktflächen. MIL-SPEC Ausführungen bieten erweiterte Temperaturstabilität und Langlebigkeit für Dauereinsatz in der Serienfertigung.

Welche Normen und Zertifizierungen gelten für RTP Weller Lötspitzen?

RTP Weller Lötspitzen erfüllen die DIN EN 61340-5-1 für elektrostatisch ableitfähige Werkzeuge und entsprechen der IPC-A-610 Norm für Elektronik-Löt-Qualität. Die MIL-SPEC Varianten sind nach amerikanischen Militärstandards MIL-PRF-28809 qualifiziert und bieten erweiterte Temperaturzyklen sowie Korrosionsbeständigkeit. ESD-sichere Ausführungen entsprechen der DIN EN 61340-5-2 mit Ableitwiderständen zwischen 10⁶ und 10⁹ Ohm. Für medizintechnische Anwendungen sind die Spitzen zusätzlich nach ISO 13485 validiert und RoHS-konform gefertigt.

Welche Unterschiede bestehen zwischen den verschiedenen RTP Spitzenvarianten?

RTP Spitzen unterscheiden sich hauptsächlich in Geometrie, Größe und Spezialbeschichtung für verschiedene Löt-Anforderungen. Standard-Ausführungen wie RTP 002 C bieten konische Form für Präzisionslötungen, während gebogene Varianten wie RTP 001 CxMS schwer zugängliche Lötstellen erreichen. Nicht-benetzbare NW-Spitzen wie RTP 010 K NW verhindern Lotrückstände durch spezielle Oberflächenbeschichtung und eignen sich für bleifreie Lote. MIL-SPEC Versionen bieten 30% längere Standzeiten durch verstärkte Heizelement-Kopplung und erweiterte Betriebstemperaturen bis 450°C gegenüber 400°C bei Standardspitzen.

Welche Installationsvoraussetzungen gelten für RTP Lötspitzen?

RTP Lötspitzen sind ausschließlich mit Weller RT Pico Lötstationen kompatibel und verwenden das proprietäre RT-Wechselsystem mit automatischer Spitzenerkennung. Die Installation erfolgt werkzeuglos durch Einsetzen der Spitze in den RT-Handgriff bis zum hörbaren Einrastklick, wobei die Kontaktierung automatisch über Federkontakte erfolgt. Ein ESD-sicherer Arbeitsplatz nach DIN EN 61340-5-1 mit geerdetem Handgelenkband ist obligatorisch, zusätzlich sollte die relative Luftfeuchtigkeit zwischen 45-65% liegen. Die Station muss vor Spitzenwechsel auf unter 150°C abkühlen und erkennt neue Spitzen automatisch über integrierte Kalibrierchips.

Welche Sicherheitsklassen und Betriebsparameter gelten für RTP Lötspitzen?

RTP Lötspitzen arbeiten sicher bei Temperaturen von 100°C bis 450°C mit einer Aufheizzeit unter 6 Sekunden auf Solltemperatur. Die ESD-Schutzklasse entspricht DIN EN 61340 mit einem Erdungswiderstand kleiner 10 Ohm zwischen Spitze und Stationserde. Standard-Spitzen erreichen Schutzart IP20 für trockene Arbeitsumgebungen, während die Betriebsspannung intern auf 24V DC begrenzt ist. Die Temperaturstabilität liegt bei ±5°C auch unter thermischer Last, wobei MIL-SPEC Varianten zusätzlich Vibrationsbeständigkeit nach MIL-STD-810 und erweiterte Klimaklasse von -40°C bis +85°C Lagertemperatur bieten.

Wie oft müssen RTP Lötspitzen gewartet und ersetzt werden?

RTP Lötspitzen erreichen bei sachgemäßer Verwendung eine Standzeit von 200-300 Lötstunden, wobei MIL-SPEC Varianten bis zu 400 Stunden schaffen. Eine wöchentliche Sichtkontrolle auf Oxidation, Verformung oder Lotanhaftungen ist erforderlich, zusätzlich sollte die Spitzenbenetzung täglich vor Arbeitsbeginn überprüft werden. Der Spitzenwechsel wird bei nachlassender Wärmeübertragung, sichtbarer Korrosion oder Geometrieveränderung nötig und kann durch Temperaturmessung mit Thermoelement objektiv bestimmt werden. Nicht-benetzbare NW-Spitzen benötigen alle 50 Betriebsstunden eine Oberflächenreinigung mit speziellen Reinigungspasten zur Erhaltung der Anti-Lot-Eigenschaften.

Welche Reinigung und Pflege benötigen RTP Lötspitzen?

RTP Lötspitzen erfordern nach jedem Gebrauch eine Reinigung mit feuchtem Zelluloseschwamm bei Betriebstemperatur und anschließende Benetzung mit bleifreiem Lot zur Oxidationsvermeidung. Wöchentlich ist eine gründliche Reinigung mit Weller Tip Activator empfohlen, um Flussmittelreste und Oxidschichten zu entfernen. Bei hartnäckigen Verunreinigungen kann Weller Tip Tinner verwendet werden, jedoch maximal einmal monatlich, da die Reinigungssalze die Spitzenlebensdauer reduzieren. Nicht-benetzbare NW-Spitzen dürfen nur mit destilliertem Wasser und weichen Bürsten gereinigt werden, um die Antihaft-Beschichtung zu erhalten.

RTP Weller Lötspitzen

Lötspitzen Weller

Die Weller RTP-Pico-Lötspitzenserie umfasst über 35 Standard-Mikrospitzen ohne MIL-SPEC-Zertifizierung für die RT-Pico-Lötkolben. Das Sortiment deckt konische Geometrien von 0,1 mm (RTP 001 C NW, nicht benetzbar) bis 0,4 mm, konisch gebogene Typen (RTP 001 Cx, RTP 002 Cx), meißelförmige Spitzen von 0,2x0,1 mm (RTP 002 S) bis 1,3x0,3 mm (RTP 013 S), abgeschrägte Typen (RTP 004 B, RTP 012 B) sowie messerförmige Spitzen (RTP 010 K, RTP 010 K NW nicht benetzbar) und das Lotdepot RTP 020 G (2 mm) ab. NW-Varianten (nicht benetzbar) sind für die Handhabung von 0201-Kleinstbauteilen ohne ungewollte Lotzugabe ausgelegt.

Typ	Form	Abmessung	Besonderheit

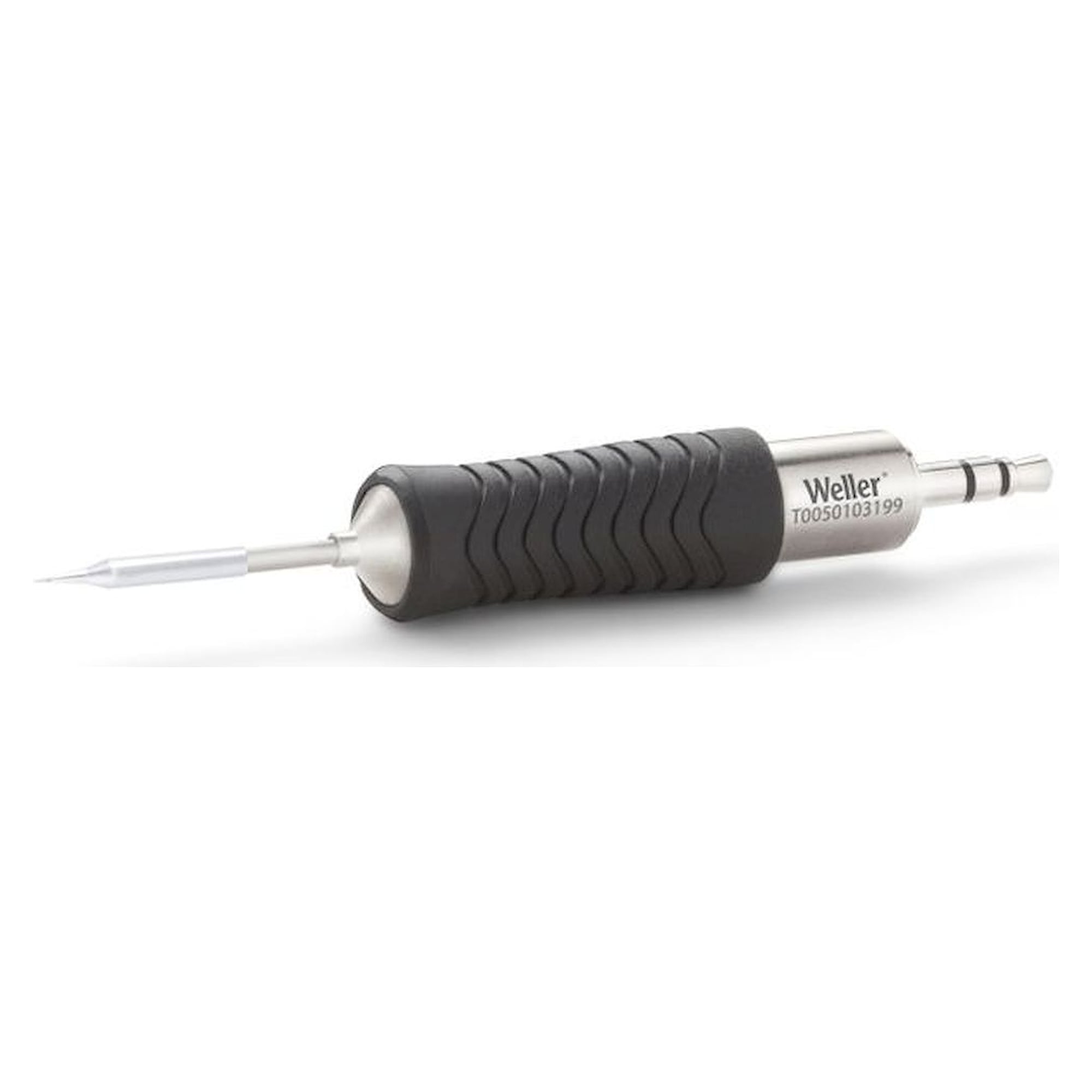

RTP 001 C	Konisch	0,1 mm	Standard

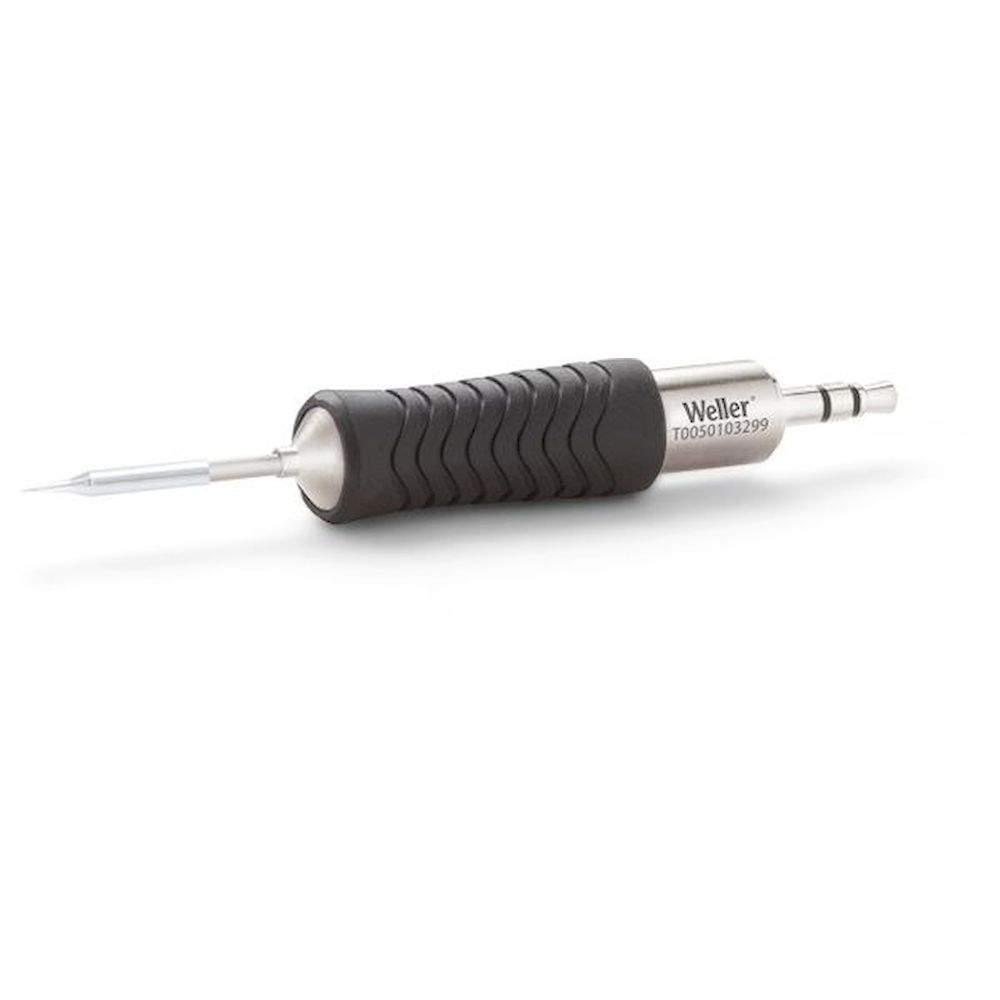

RTP 001 C NW	Konisch, nicht benetzbar	0,1 mm	NW, 0201-Bauteile

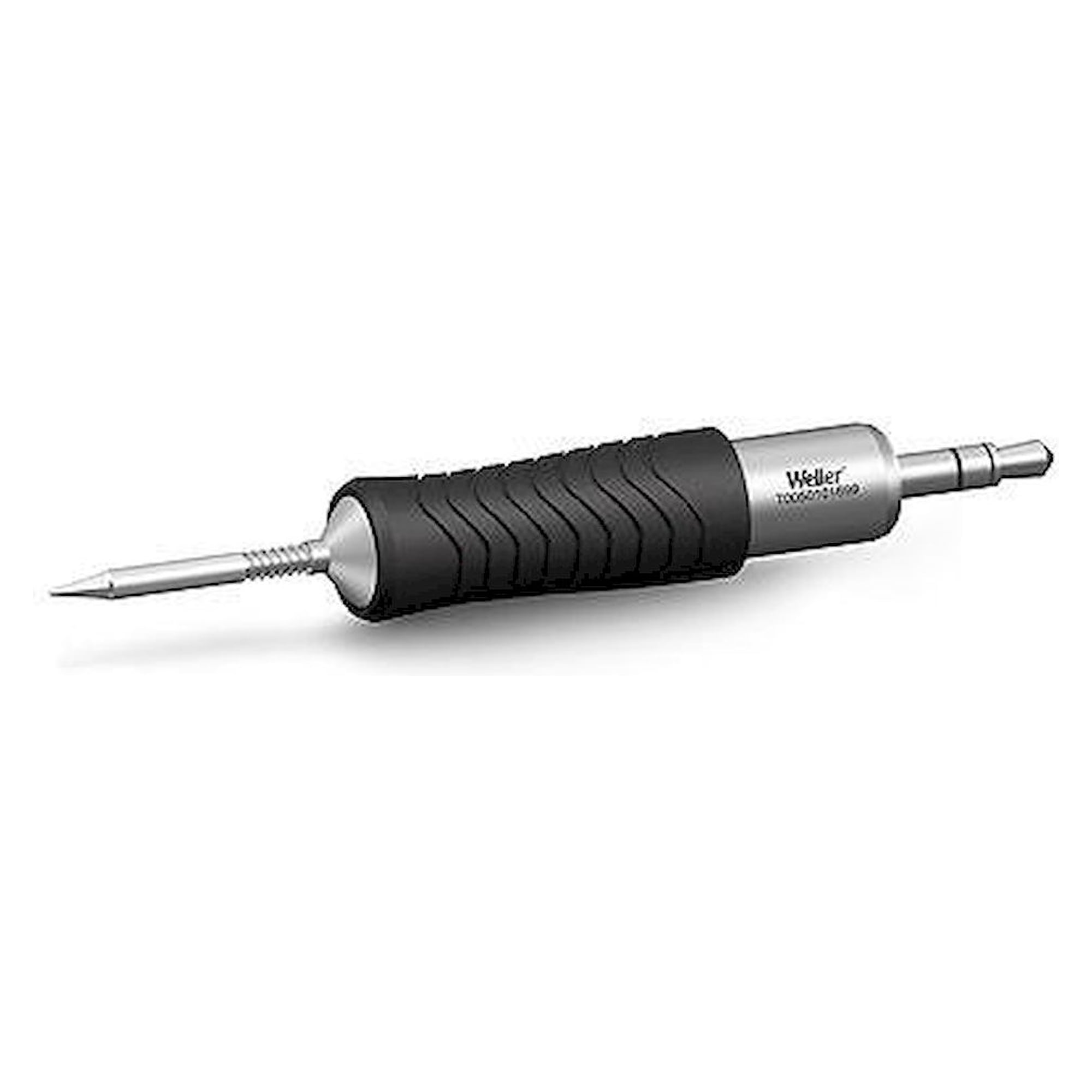

RTP 002 C / RTP 004 C	Konisch	0,2 / 0,4 mm	Standard
RTP 001 Cx / RTP 002 Cx	Konisch gebogen	0,1 / 0,2 mm	Schwer zugänglich

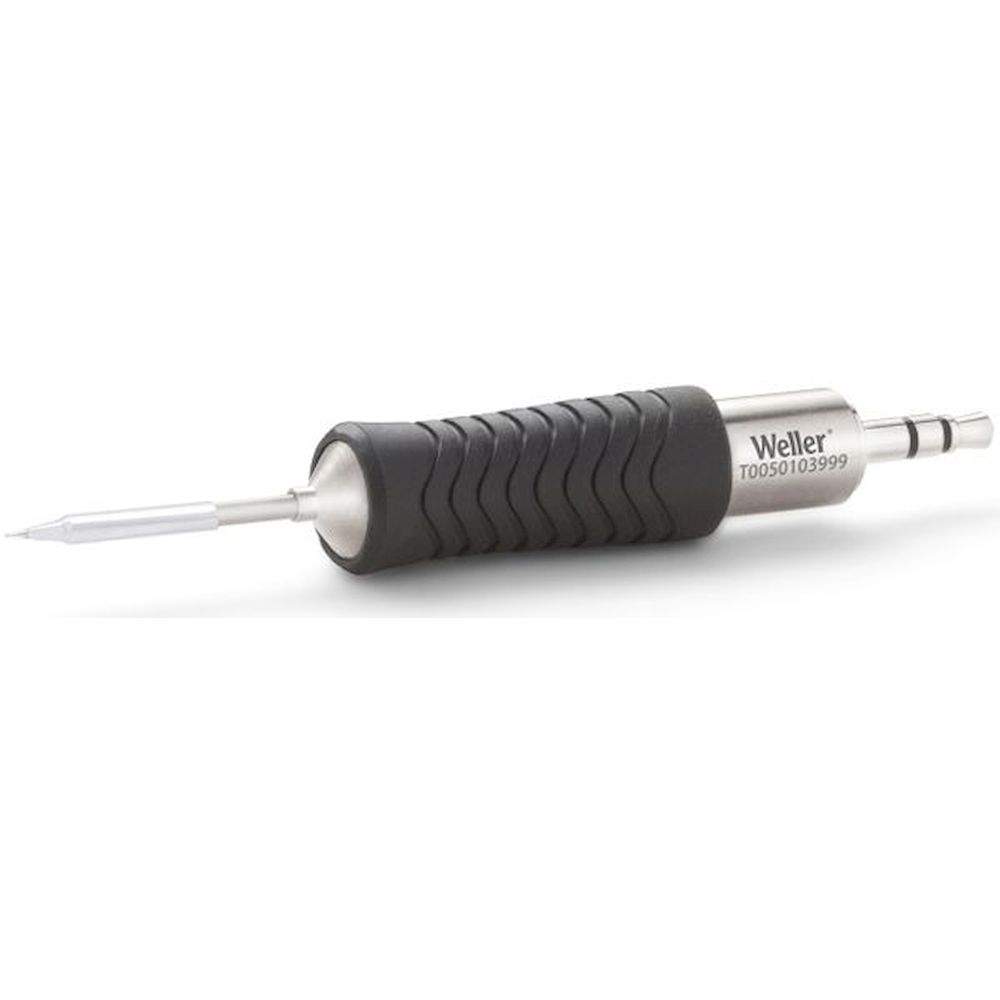

RTP 002 S / RTP 004 S	Meißel	0,2x0,1 / 0,4x0,2 mm	Standard
RTP 002 S NW	Meißel, nicht benetzbar	0,2x0,1 mm	NW

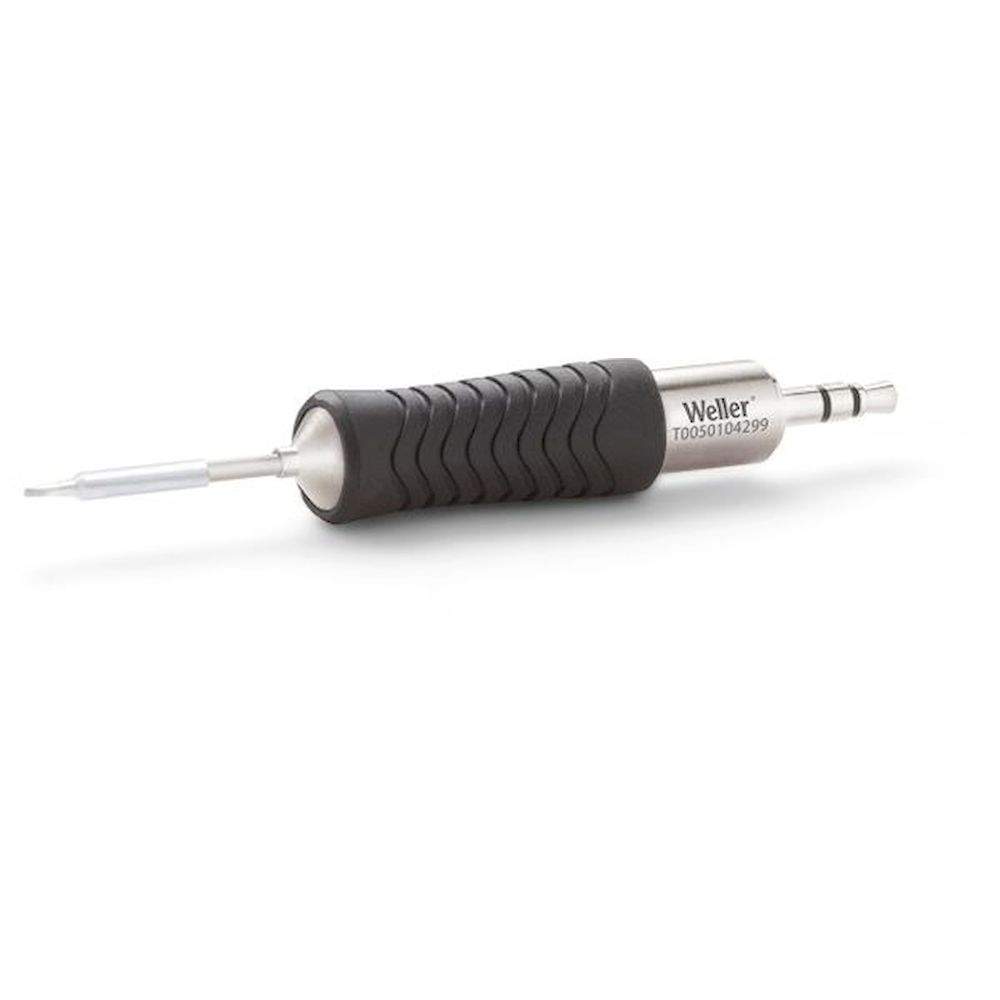

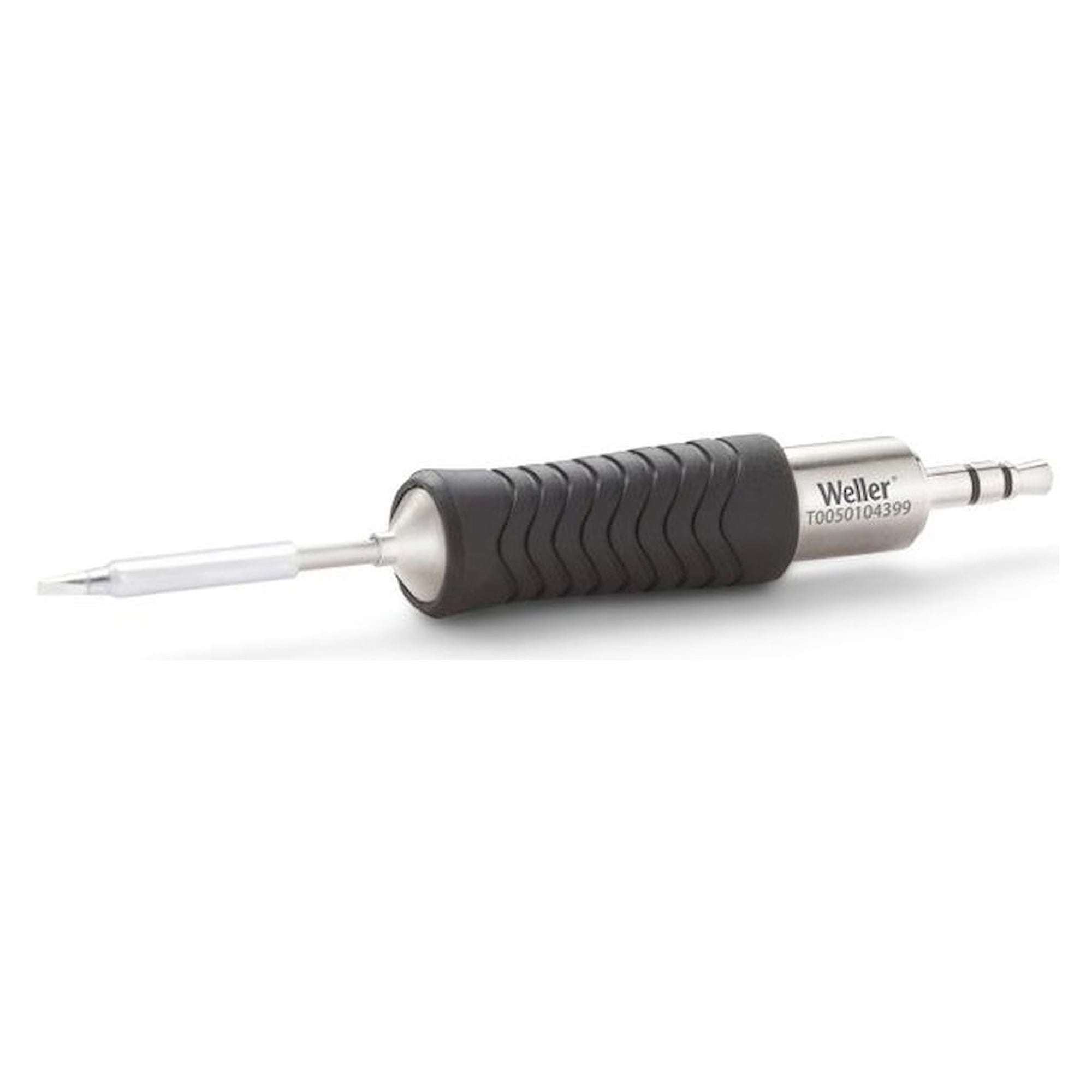

RTP 008 S / RTP 010 S / RTP 013 S	Meißel	0,8x0,3 / 1,0x0,3 / 1,3x0,3 mm	-

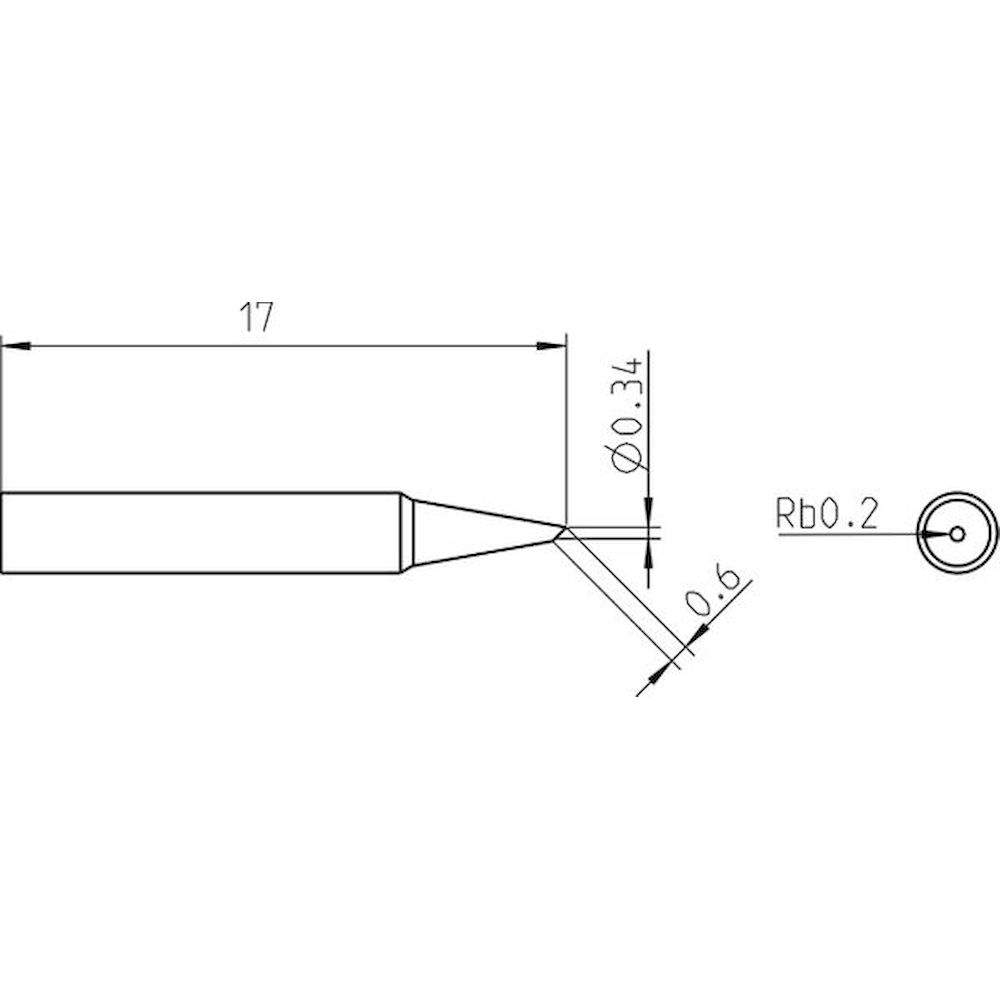

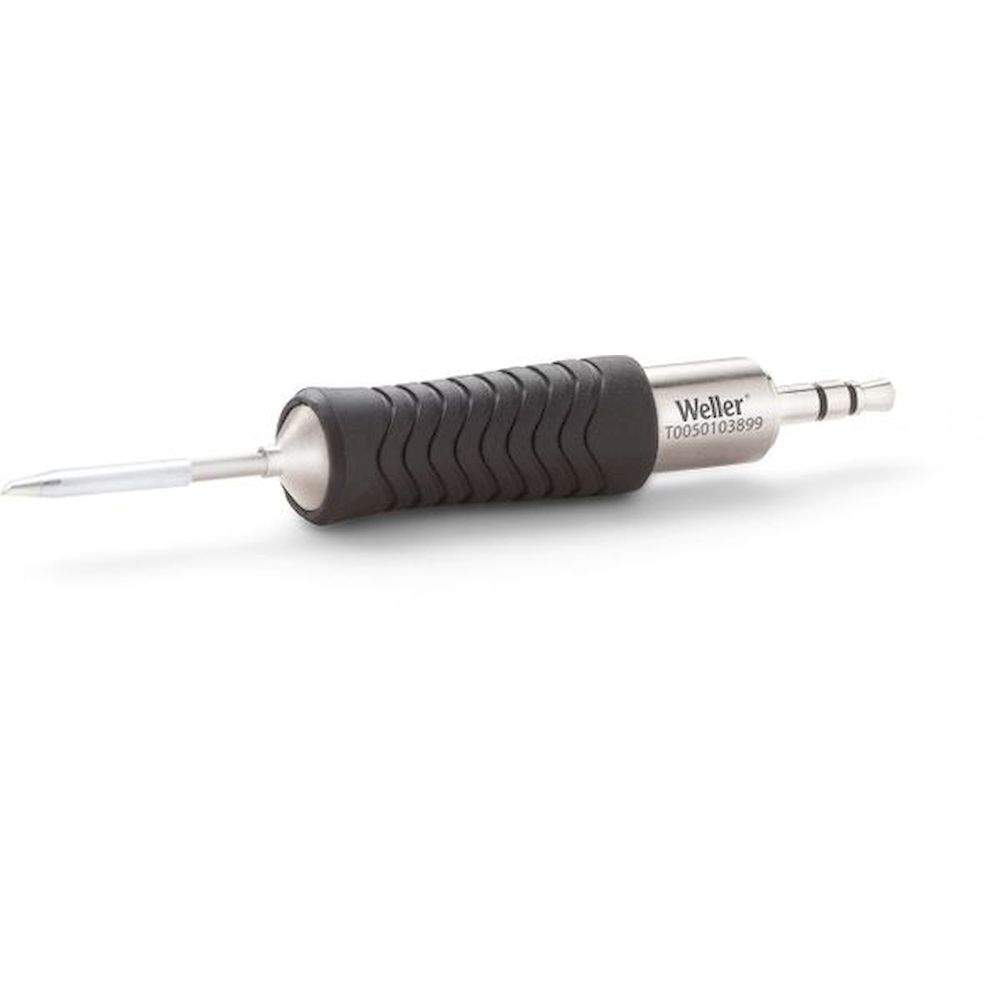

RTP 004 B / RTP 012 B	Abgeschrägt	0,4 / 1,2 mm	-

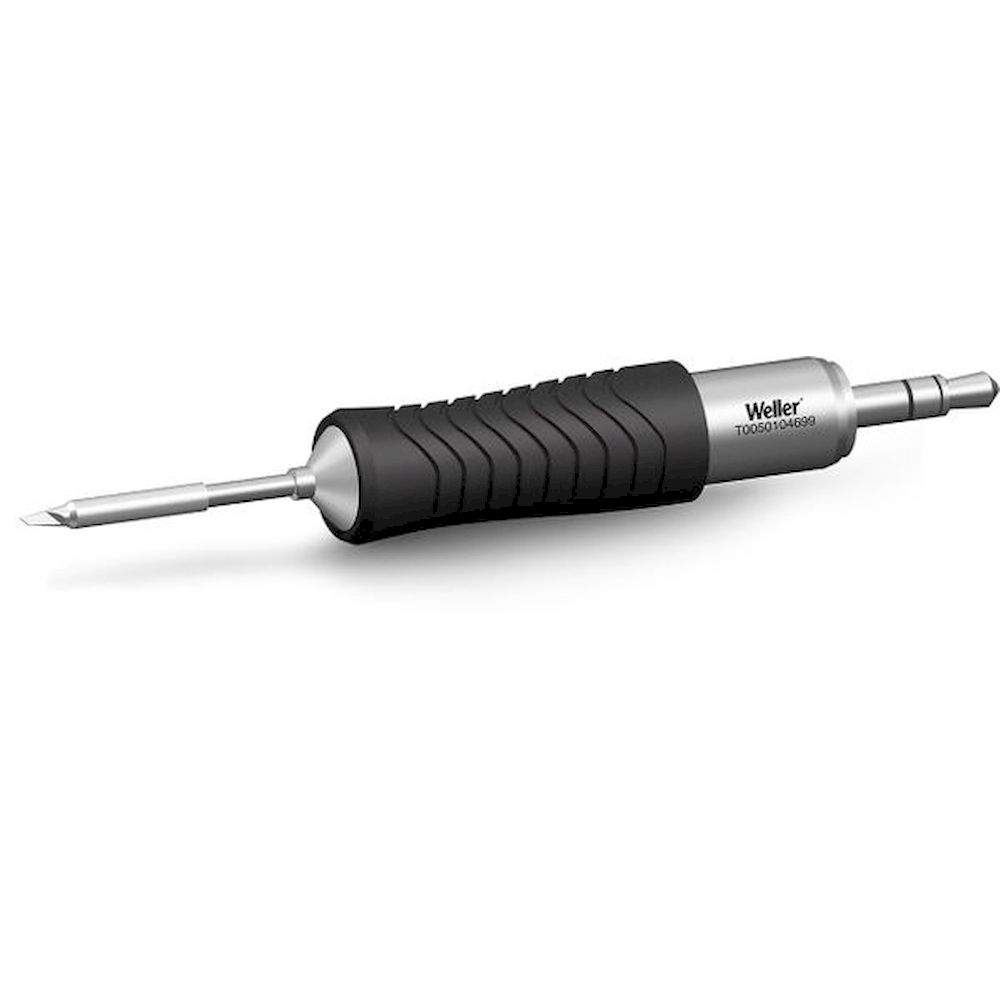

RTP 010 K / RTP 010 K NW	Messerförmig	1,0 mm	NW-Variante
RTP 020 G	Lotdepot	2,0 mm	Definierte Lotmenge

Die RTP-Standardreihe und die RTP-MS-Reihe sind geometrisch identisch. Die Standardreihe eignet sich für alle Anwendungen ohne regulatorische Anforderungen: Prototypenentwicklung, Kleinserien, Labor, Schulung und Rework in nicht zertifizierungspflichtiger Fertigung. Für Prozesse nach J-STD-001 Class 3, MIL-STD-2000 oder medizinische Gerätenormen wird die RTP-MS mit Materialrückverfolgbarkeit benötigt. Beide Serien sind für die RT-Pico-Lötkolben kompatibel.

Typische Einsatzbereiche: Rework und Reparatur von Kleinstbauteilen (01005, 0201, 0402, 0603) in Entwicklung und Kleinserienproduktion, Laborarbeiten an Feinpitch-ICs und MEMS-Sensoren, Prototypenbestückung, Justage und Nachlöten an Baugruppen der Unterhaltungselektronik und Messtechnik sowie Lötausbildung an Pico-Lötkolben.
