Lötspitzen

XT Lötspitzen

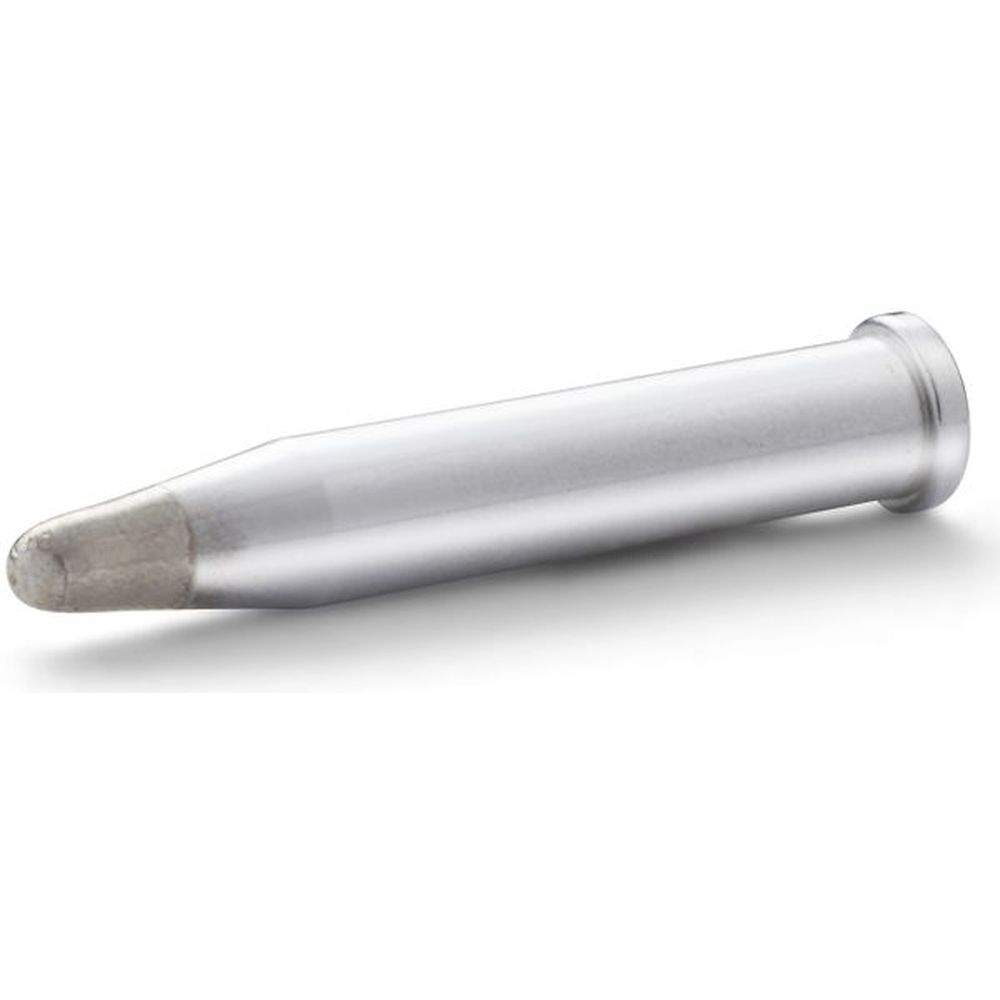

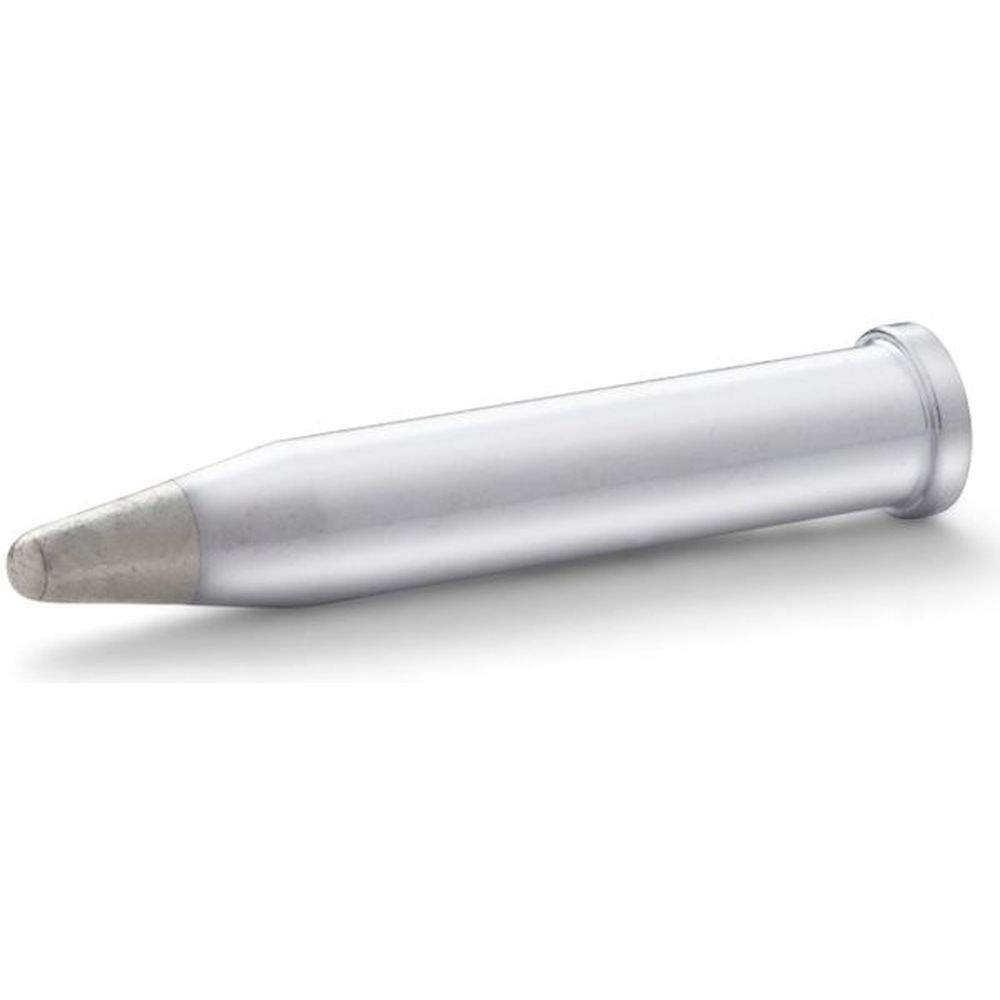

Die Weller XT-Lötspitzenserie deckt mit über 25 Geometrien das gesamte Spektrum von Feinpitch-Arbeiten bis zur Montage grossflächiger Pads ab. Meißelförmige Spitzen reichen von XT-H (0,8x0,4 mm) bis XT-E (5,9x1,2 mm), konische Spitzen stehen als XT-O (D: 1 mm) zur Verfügung, Rundformen wie XT-BS (D: 2,4 mm) und XT-CS (D: 3,2 mm) ergänzen das Sortiment. Abgeschrägte Varianten (XT-AA 60°, XT-BB 45°, XT-CC 45°) sowie die messerförmige XT-KN (60°, Breite 2 mm) und Lotdepot-Spitzen (XT-GW1 D: 2,3 mm, XT-GW2 D: 3,5 mm) runden den Baukasten ab.

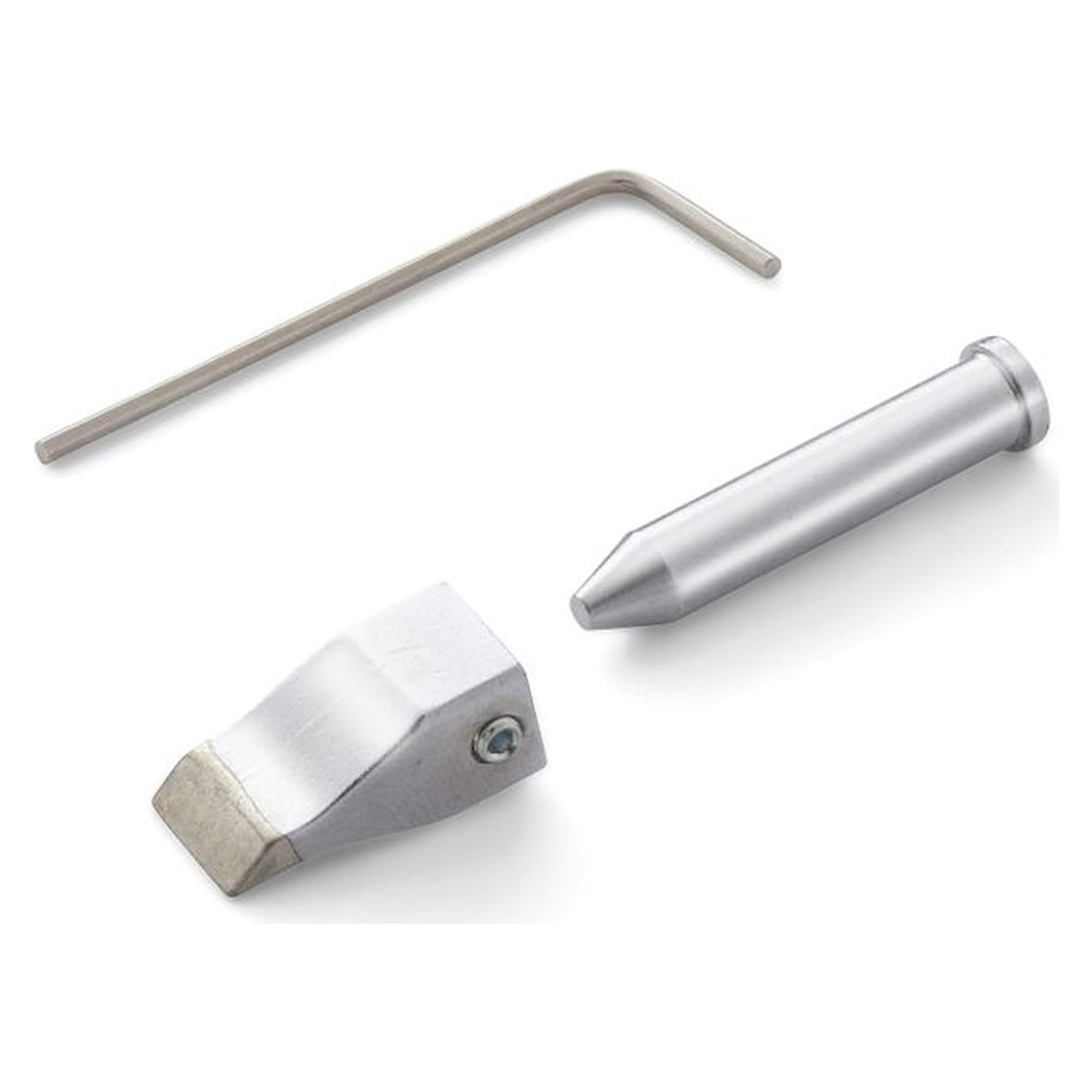

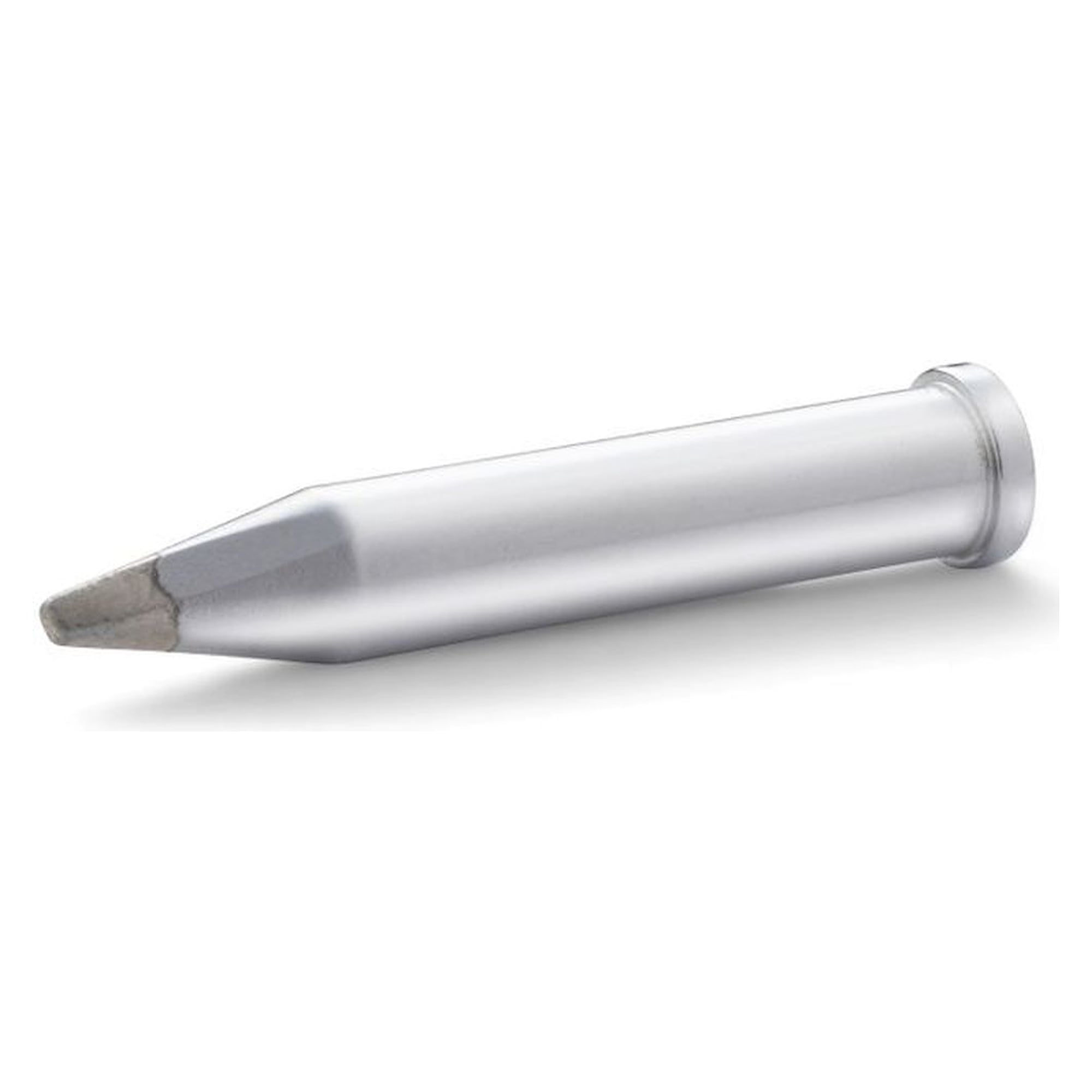

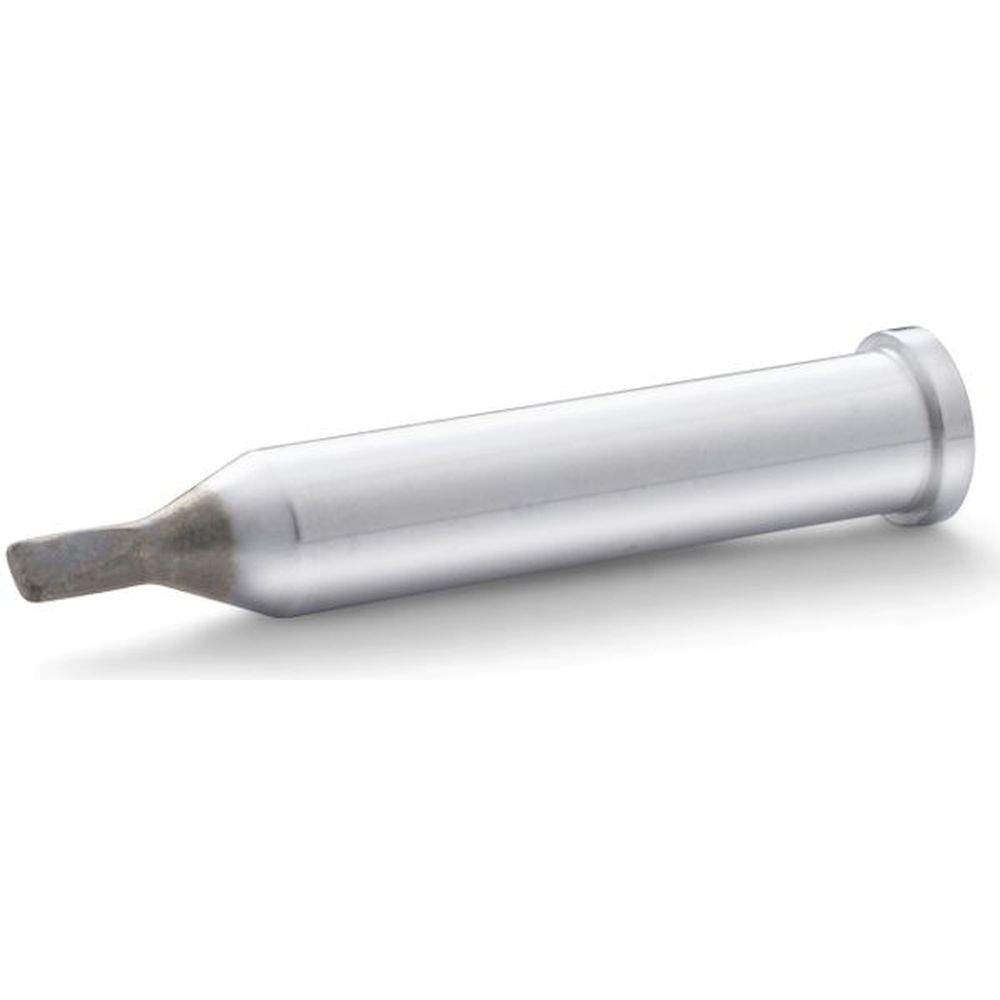

Zur Reihe gehören auch flache Meißelvarianten (XT-ASL 0,45x1,6 mm, XT-BSL 0,45x2,4 mm), die für niedrigen Anpressdruck bei temperaturempfindlichen Bauteilen ausgelegt sind, sowie eine Temperaturmessspitze (XT-Reihe) für WXP 120 und WP 120 Stationen. Der XT Lötstempel (10x4 mm mit Adapter) erlaubt das gleichzeitige Löten mehrerer Pins.

34 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

XT Lötspitzen richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Geometrieübersicht XT-Serie

Typ	Form	Abmessung

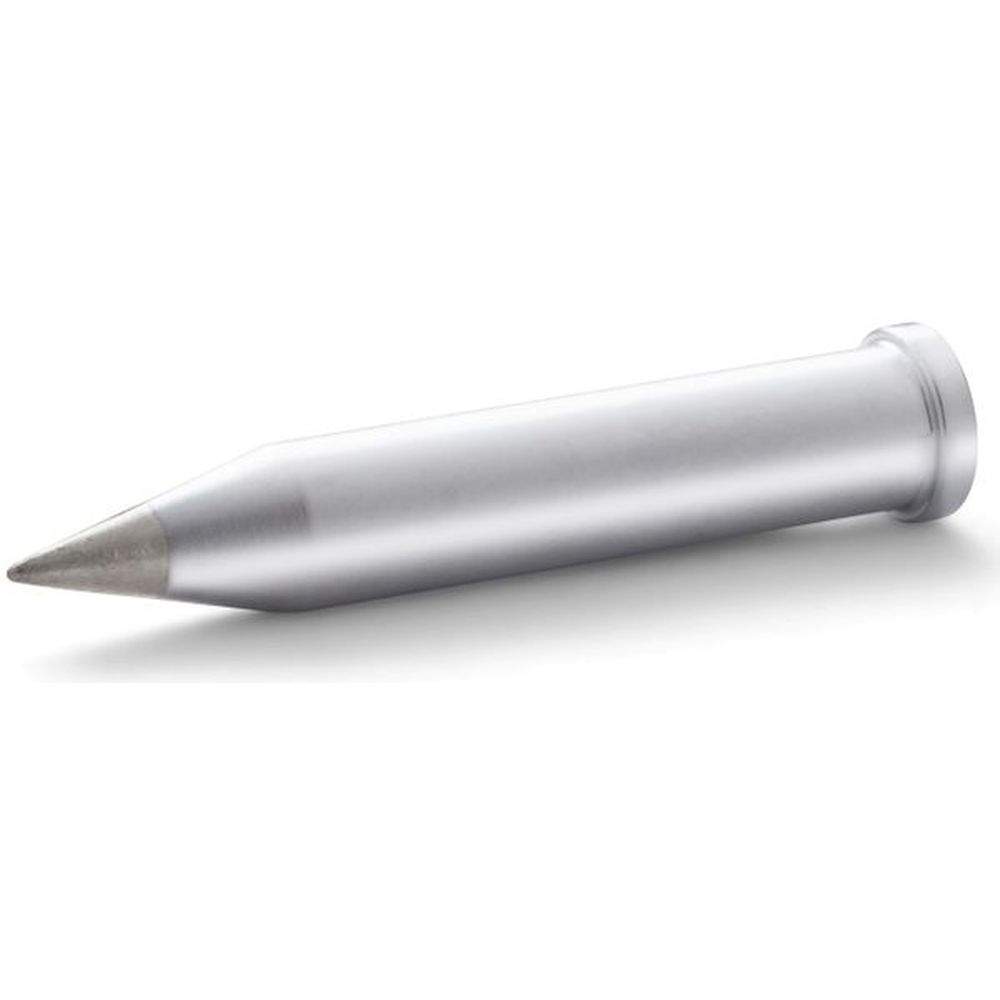

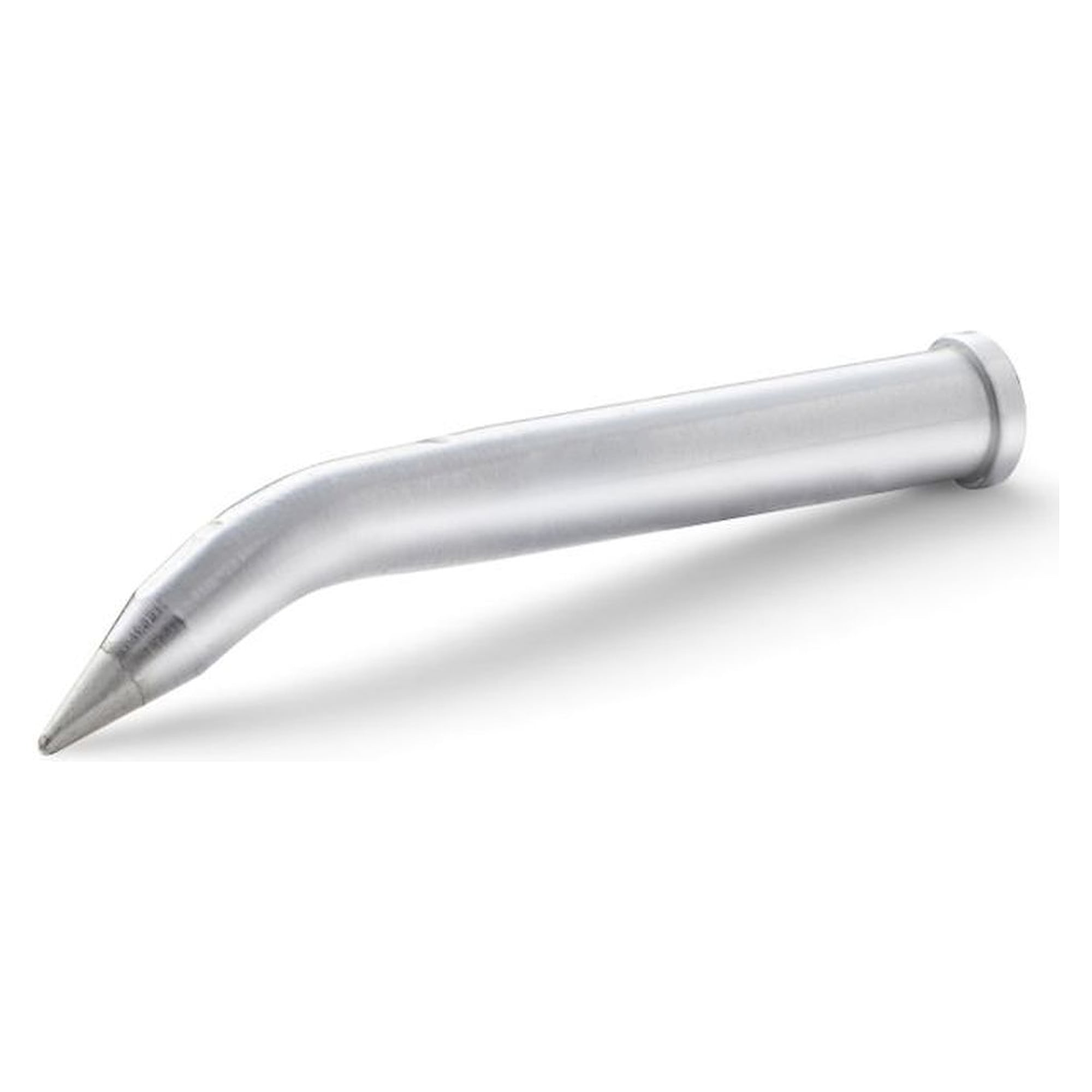

XT-H / XT-HX	Meißel	0,8x0,4 mm

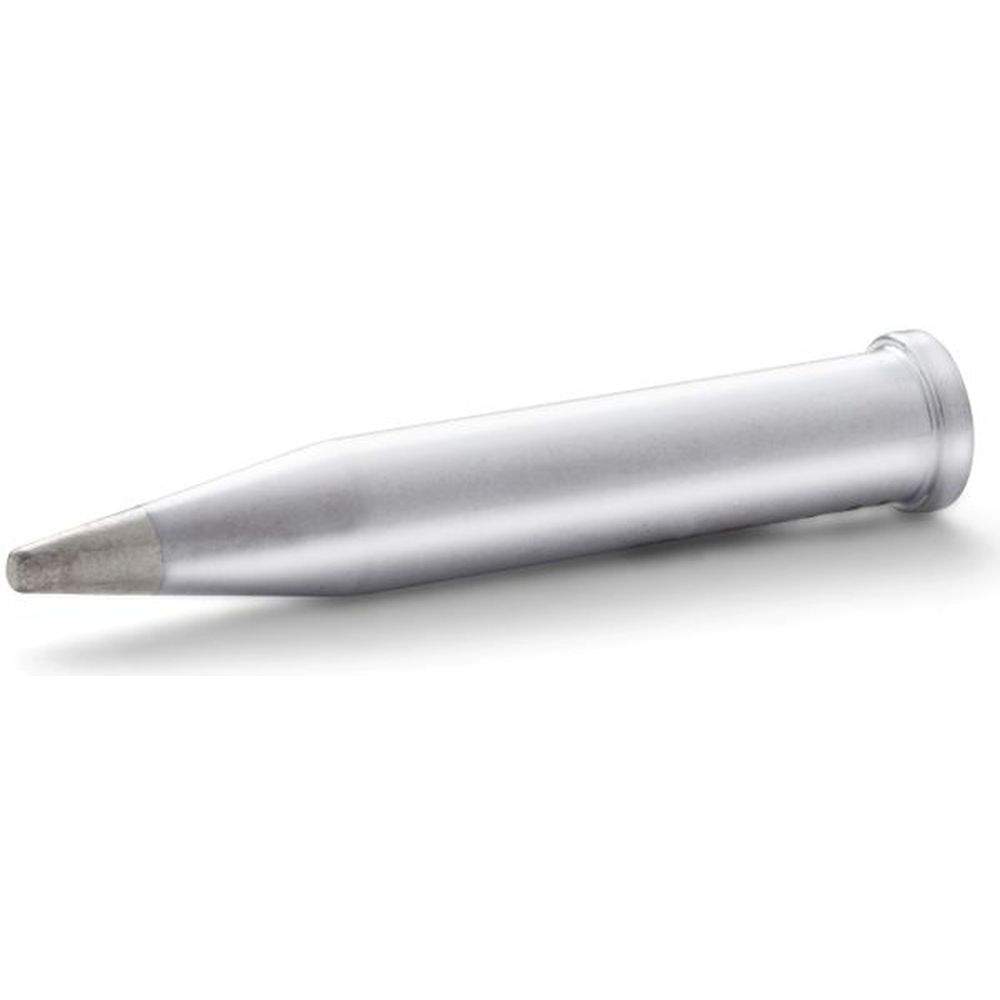

XT-AL	Meißel, lang	1,6x1 mm

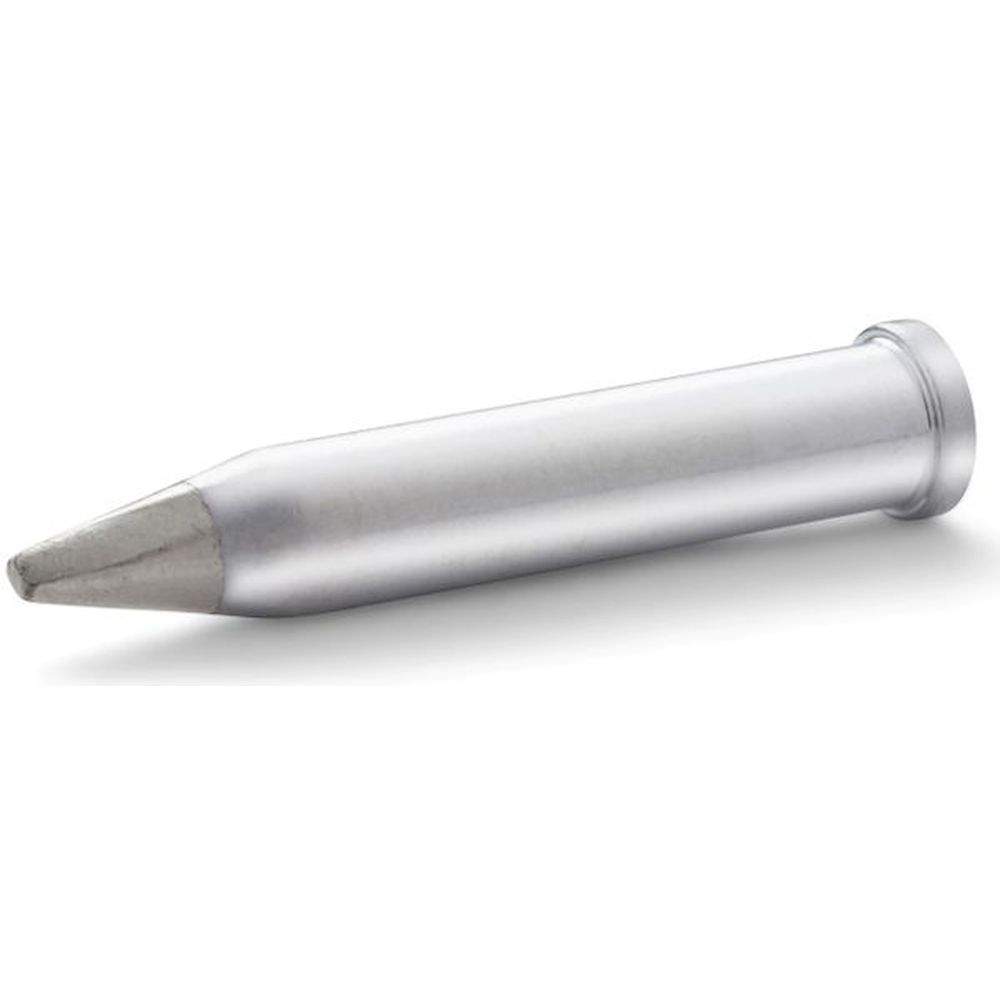

XT-A	Meißel	1,6x0,7 mm

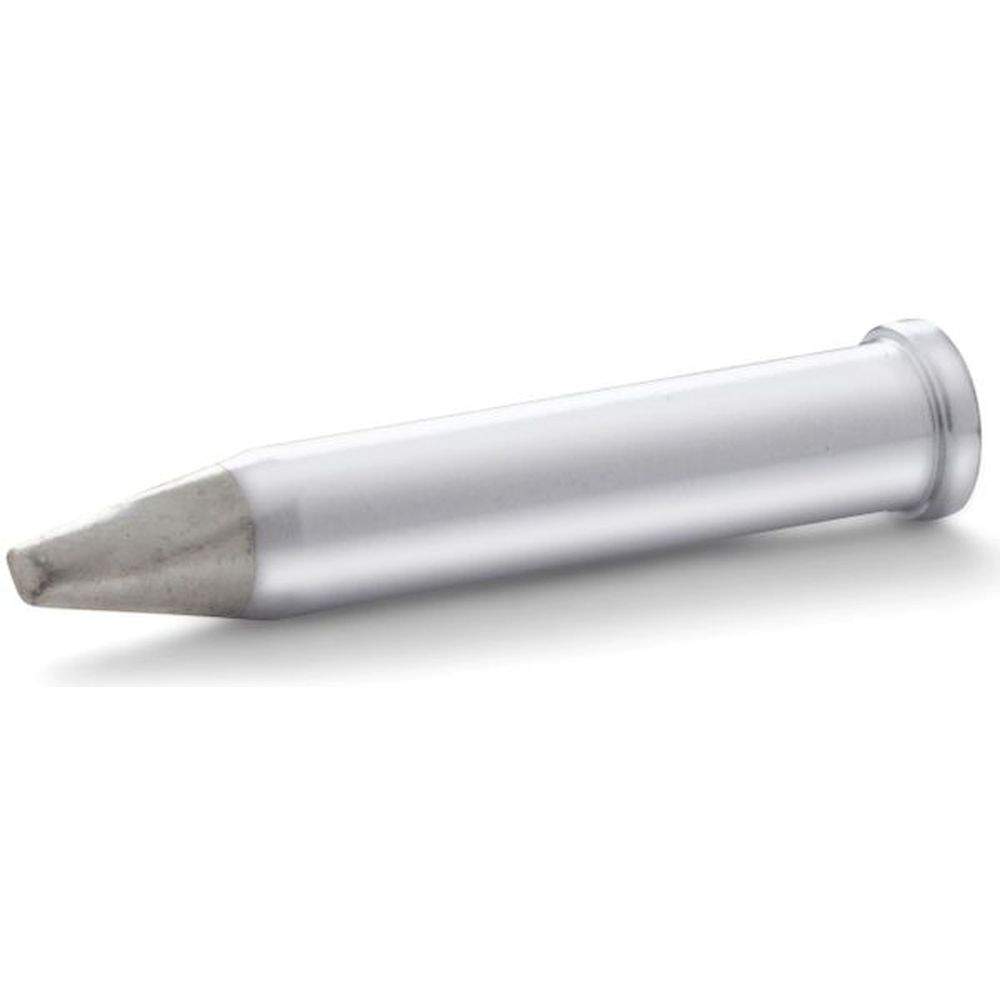

XT-B	Meißel	2,4x0,8 mm

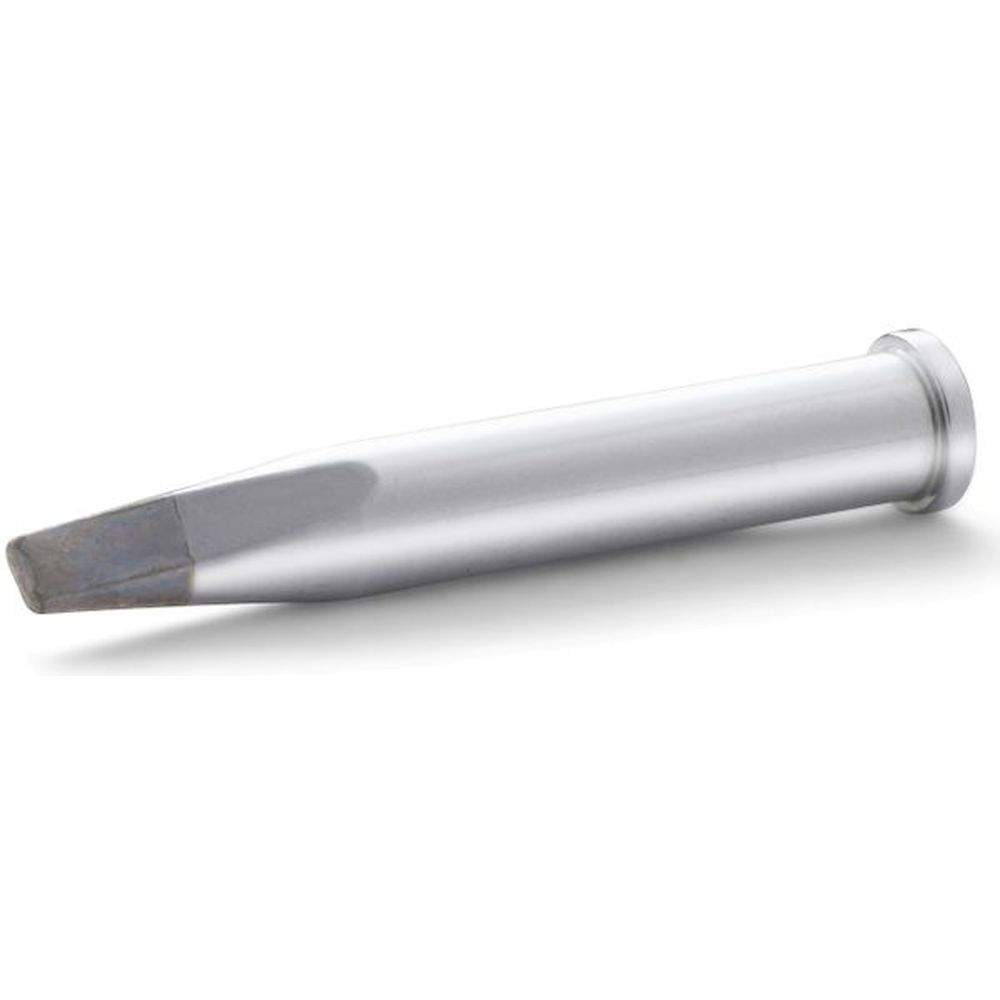

XT-M / XT-MX	Meißel	3,2x1,2 mm / 3,2x0,8 mm
XT-C	Meißel	3,2x0,8 mm

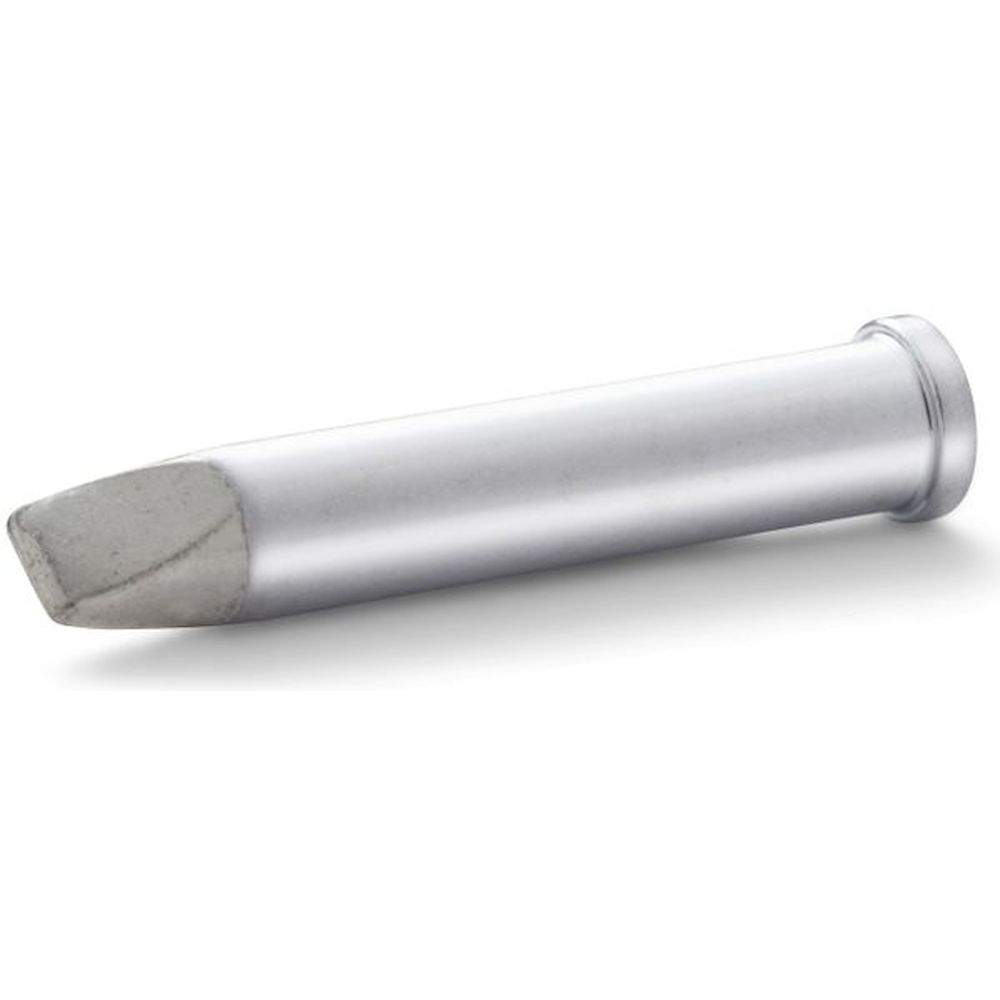

XT-D	Meißel	4,6x0,8 mm

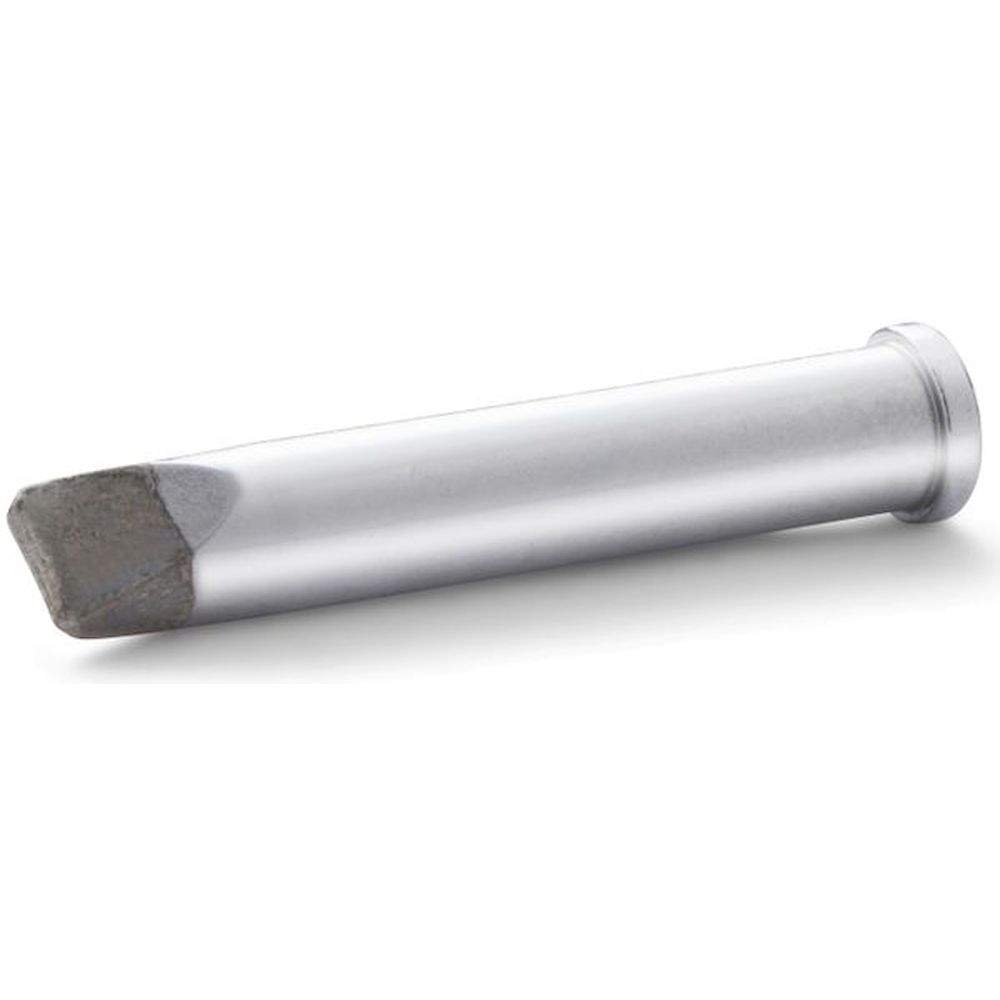

XT-E	Meißel	5,9x1,2 mm

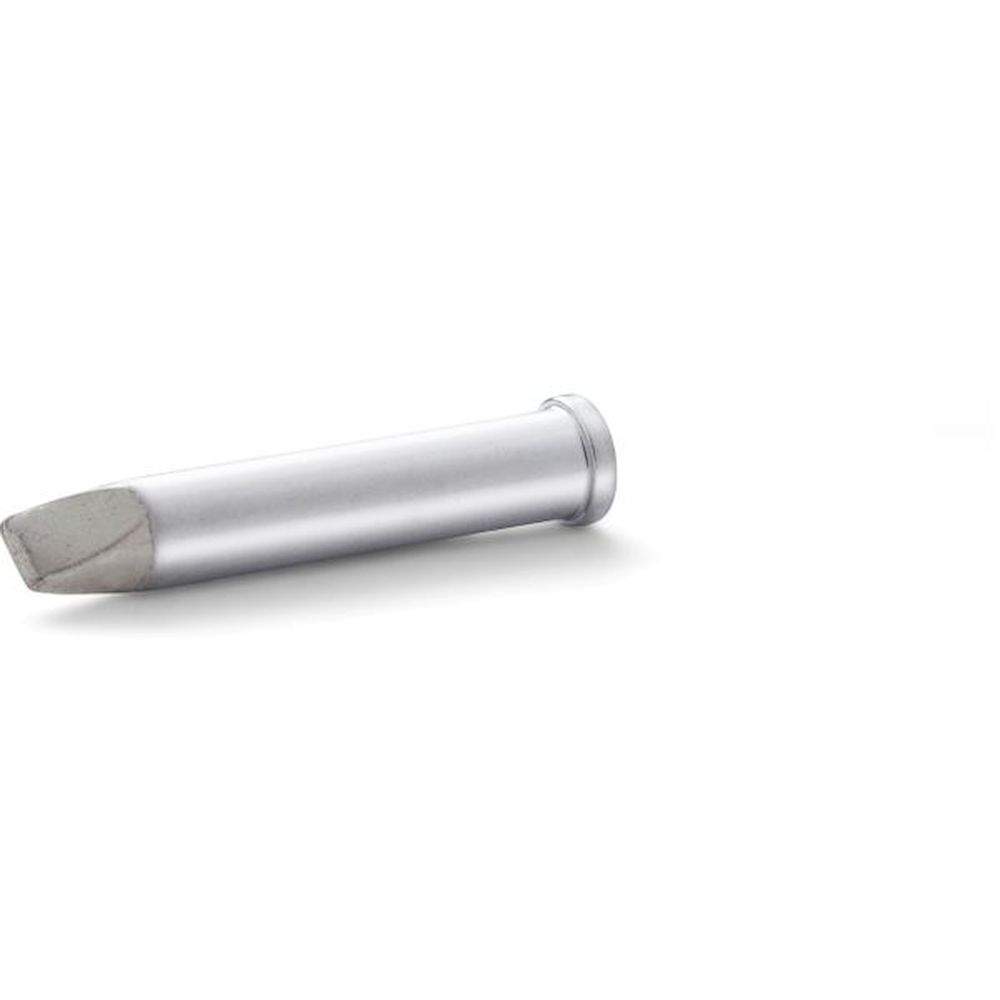

XT-AA / XT-BB / XT-CC	Abgeschrägt	60° B:1,6 mm / 45° B:2,4 mm / 45° B:3,2 mm

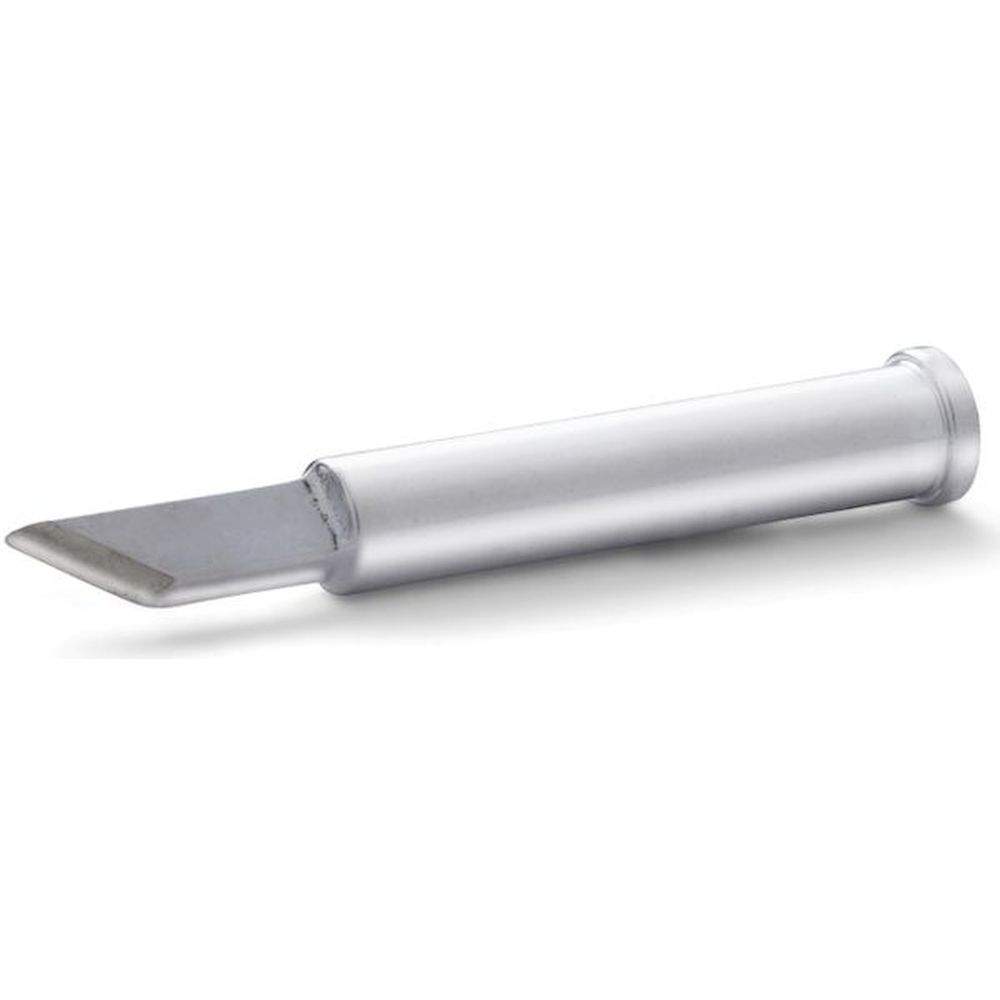

XT-KN	Messerförmig 60°	Breite 2 mm
XT-O	Konisch	D: 1 mm

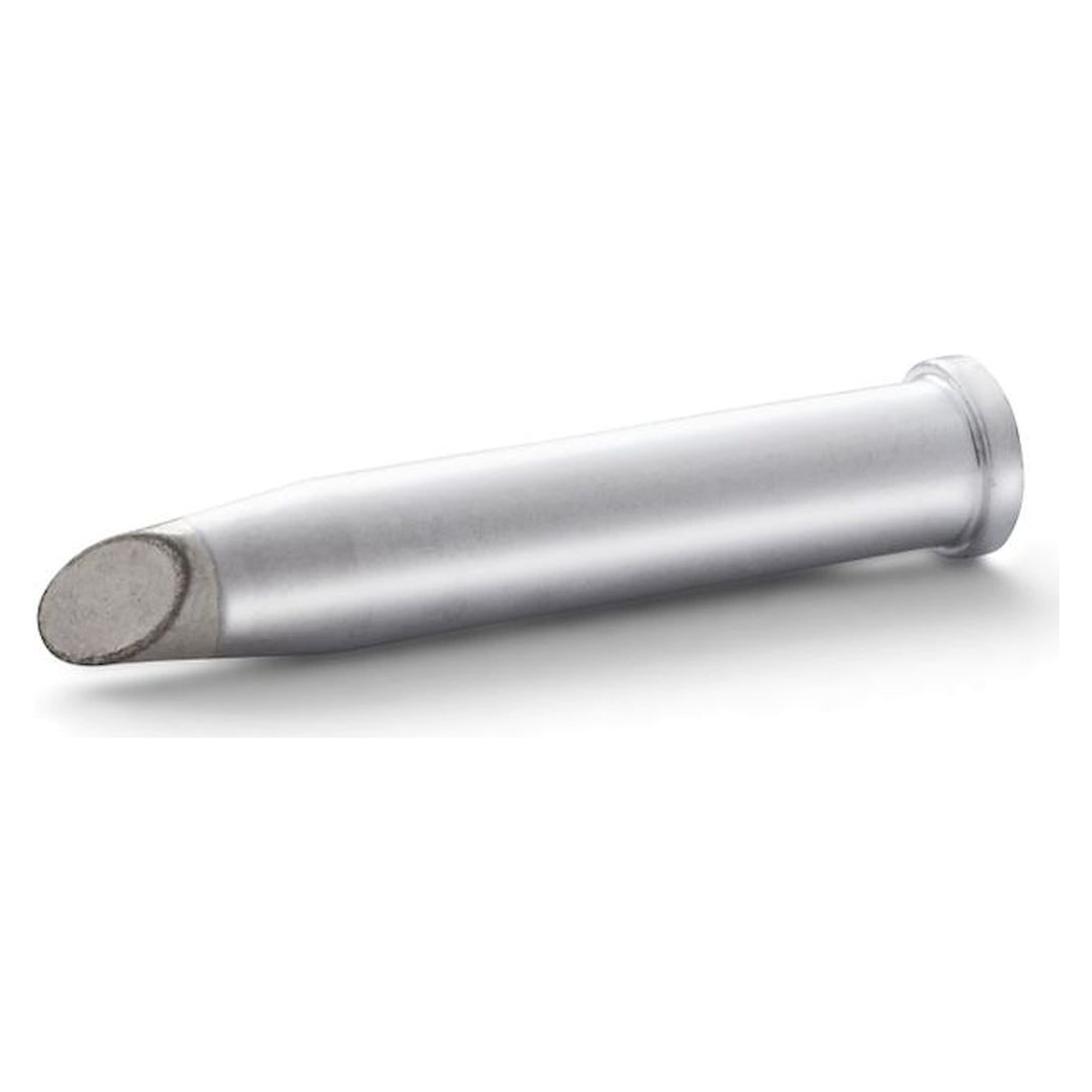

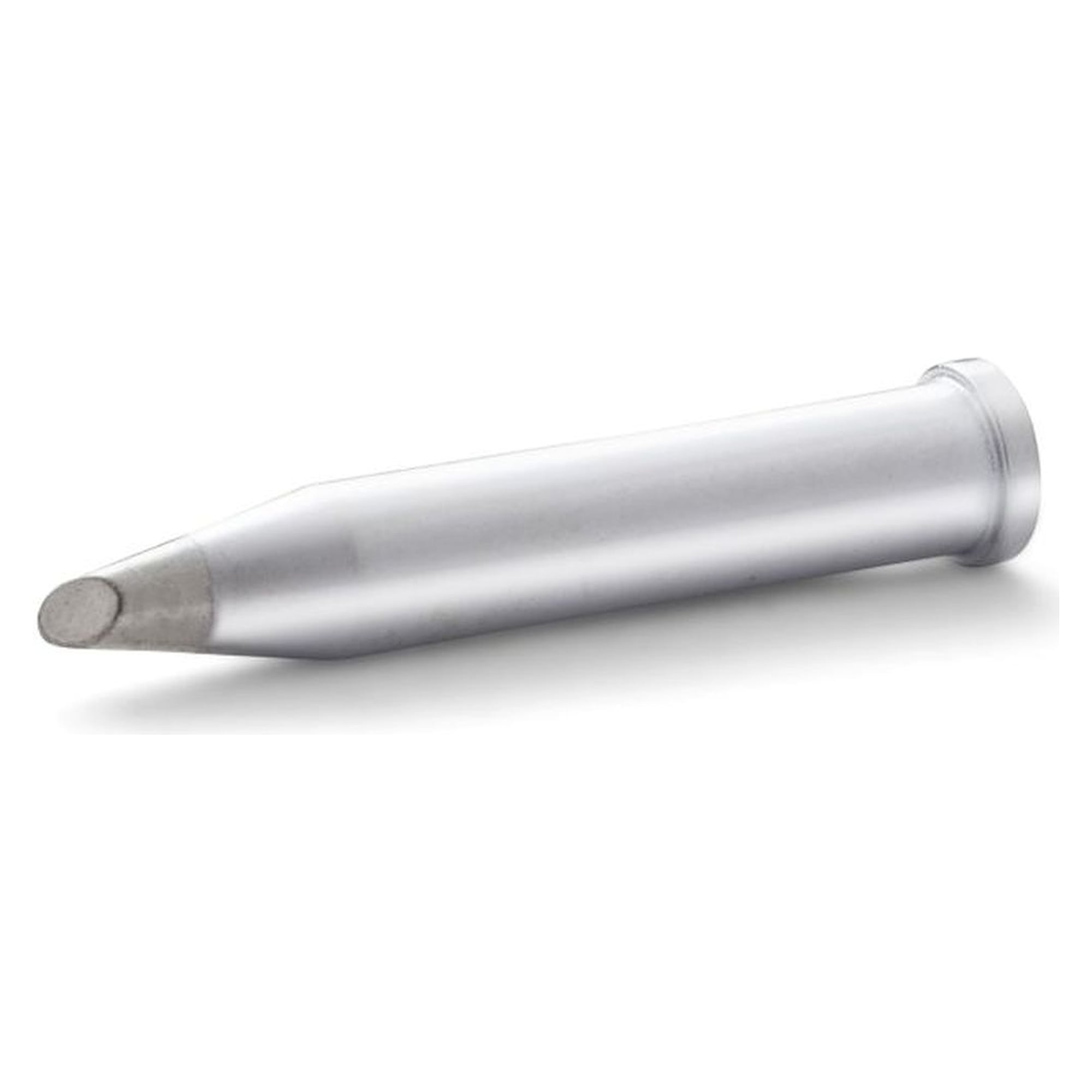

XT-GW1 / XT-GW2	Lotdepot	D: 2,3 mm / D: 3,5 mm

Auswahl nach Anwendung

⚙ Feine Pads und IC-Pins - XT-H (0,8x0,4 mm) oder XT-A (1,6x0,7 mm)

⚙ Standard THT und SMD - XT-B (2,4x0,8 mm) oder XT-M (3,2x1,2 mm)

⚙ Masseflächen und grossflächige Pads - XT-D (4,6x0,8 mm) oder XT-E (5,9x1,2 mm)

⚙ Winkelpositionen, schwer zugänglich - abgeschrägte XT-AA/BB/CC (45°-60°)

✓ Lotbrücken entfernen - XT-KN messerförmig 60°, Breite 2 mm

✓ Gleichzeitige Mehrfach-Pin-Lötung - XT Lötstempel 10x4 mm mit Adapter

Typische Einsatzbereiche

Typische Einsatzbereiche: SMT- und THT-Fertigung, Rework auf Baugruppen mit gemischter Bestückung, Kabelkonfektionierung und Steckerbestückung, Reparatur von Leiterplatten mit unterschiedlichen Padgrößen sowie professionelle Lötarbeiten an WXP 120 und WP 120 Stationen. Die breite Geometrieauswahl macht die XT-Serie zur Universallösung für Produktions- und Rework-Arbeitsplätze.

FAQ

Häufige Fragen zu XT Lötspitzen

Was sind XT Weller Lötspitzen und wofür werden sie in der Industrie verwendet?

XT Weller Lötspitzen sind hochpräzise Wechselspitzen für professionelle Lötstationen der WP 120 und WXP 120 Serie, die primär in der Elektronikfertigung, SMD-Bestückung und Reparaturwerkstätten eingesetzt werden. Die Spitzen verfügen über eine spezielle Wärmeleitbeschichtung und ermöglichen Arbeitstemperaturen bis 450°C bei gleichmäßiger Wärmeverteilung. Typische Anwendungsbereiche umfassen die Leiterplattenbestückung in der Automobilelektronik, Medizintechnik und Telekommunikationsindustrie sowie präzise Reparaturarbeiten an empfindlichen elektronischen Baugruppen.

Welche technischen Kriterien sind bei der Auswahl von XT Lötspitzen entscheidend?

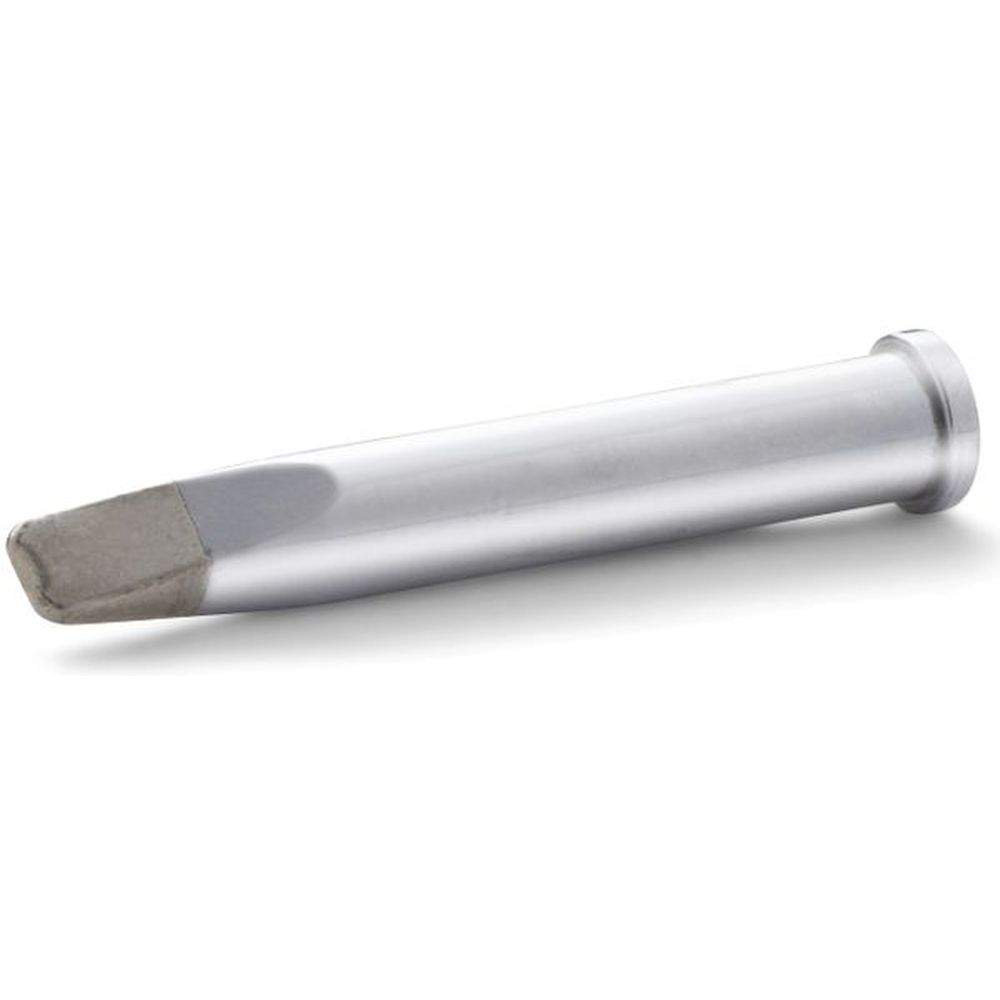

Die Auswahl von XT Lötspitzen erfolgt primär nach Spitzengeometrie, Arbeitsbreite und thermischer Masse für die jeweilige Lötaufgabe. Verfügbare Varianten reichen von konischen Spitzen mit 1 mm Durchmesser (XT-O) für feinste SMD-Arbeiten bis zu meißelförmigen Ausführungen mit 4,6x0,8 mm (XT-DL) für größere Verbindungen. Spezielle Lotdepot-Spitzen wie XT-GW1 mit 2,3 mm oder XT-GW2 mit 3,5 mm Durchmesser ermöglichen kontinuierliches Arbeiten ohne häufiges Nachzinnen, während abgeschrägte 45°-Spitzen (XT-BB, XT-CC) optimalen Zugang zu dicht bestückten Leiterplatten bieten.

Welche Normen und Zertifizierungen gelten für XT Weller Lötspitzen?

XT Weller Lötspitzen entsprechen den europäischen Normen EN 61340-5-1 für ESD-Schutz und DIN EN 60335 für elektrische Sicherheit von Lötgeräten. Die Spitzen erfüllen die Anforderungen der IPC-A-610 für elektronische Baugruppen und sind RoHS-konform nach Richtlinie 2011/65/EU. Für industrielle Anwendungen sind sie nach ISO 9001 qualitätszertifiziert, wobei die ESD-Varianten zusätzlich der DIN EN 61340-5-1 für elektrostatisch geschützte Bereiche entsprechen und Ableitwiderstände unter 10^9 Ohm gewährleisten.

Wo liegen die Unterschiede zwischen den verschiedenen XT Lötspitzen-Varianten?

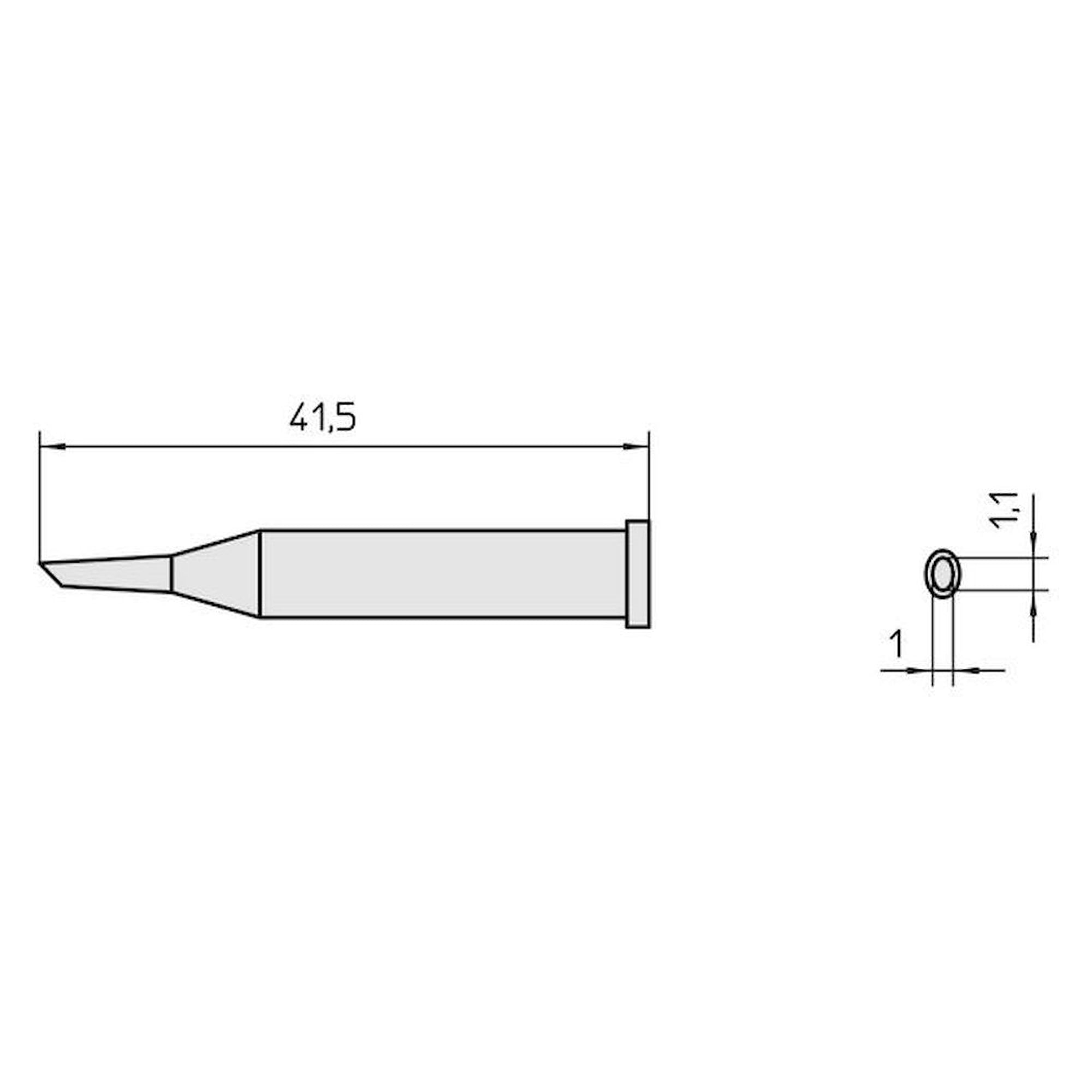

Die XT Lötspitzen unterscheiden sich hauptsächlich in Geometrie, Winkeln und Spezialisierung für unterschiedliche Lötaufgaben. Messerförmige Spitzen wie XT-KN mit 60° Winkel und 2 mm Breite eignen sich für Entlötarbeiten und das Trennen von Lötverbindungen, während konische Spitzen (XT-O) mit 1 mm Durchmesser präzise Punktlötungen ermöglichen. Lotdepot-Spitzen der GW-Serie (GW1: 2,3 mm, GW2: 3,5 mm, GW3 für WP/WXP 120) integrieren einen Zinnvorrat direkt in die Spitze und reduzieren damit Arbeitszyklen um bis zu 30% bei Serienlötungen.

Welche Installationsanforderungen und Systemkompatibilitäten gelten für XT Lötspitzen?

XT Lötspitzen sind ausschließlich kompatibel mit Weller Lötstationen der WP 120 und WXP 120 Serie und verwenden ein spezifisches Bajonettverschluss-System für werkzeuglosen Spitzenwechsel. Die Installation erfolgt bei abgekühlter Station unter 50°C durch Einsetzen und 90°-Drehung bis zum hörbaren Einrasten der Verriegelung. Spezielle gebogene XT-Spitzen erfordern zusätzlich die Spitzenhülse T0058765766N für sichere mechanische Fixierung, während Lötstempel-Varianten mit separaten Adaptern (33x4 mm, 10x4 mm) für Flachlötungen ausgestattet werden.

Welche Sicherheitseigenschaften und Betriebsparameter haben XT Lötspitzen?

XT Weller Lötspitzen arbeiten sicher im Temperaturbereich von 150°C bis 450°C mit automatischer Temperaturregelung über integrierte Sensoren und verfügen über eine Schutzklasse IP20 gegen Berührung und Fremdkörper. Die ESD-Varianten gewährleisten elektrostatische Ableitung unter 10^9 Ohm gemäß DIN EN 61340-5-1 und schützen empfindliche Bauteile vor Zerstörung durch statische Entladung. Das Spitzenmaterial erreicht Dauertemperaturen bis 450°C ohne Oxidation der Beschichtung, während die thermische Ansprechzeit unter 8 Sekunden liegt und präzise Temperaturkontrolle innerhalb ±5°C ermöglicht.

Welche Wartungsintervalle und Standzeiten gelten für XT Lötspitzen?

XT Weller Lötspitzen erreichen bei sachgemäßer Verwendung eine Standzeit von 200 bis 500 Betriebsstunden abhängig von Arbeitstemperatur, verwendetem Lot und Reinigungsfrequenz. Die tägliche Wartung umfasst das Reinigen der Spitze mit feuchtem Schwamm bei Betriebstemperatur und das Verzinnen vor längeren Arbeitspausen, während wöchentlich eine Sichtkontrolle auf Beschichtungsschäden oder Korrosion erfolgen sollte. Der Austausch wird erforderlich bei sichtbaren Vertiefungen über 0,2 mm in der Arbeitsfläche, ungleichmäßiger Wärmeverteilung oder wenn die Benetzung mit Lot trotz ordnungsgemäßer Reinigung nicht mehr erfolgt.
