Schwenkbefestigungen 90° Lasche

Schwenkbefestigungen 90° Lasche für Pneumatikzylinder ISO 15552 sind spezialisierte Befestigungskomponenten, die eine drehbare Verbindung zwischen Pneumatikzylinder und Maschinenrahmen in einem 90-Grad-Winkel ermöglichen. Diese Befestigungselemente werden hauptsächlich in der Automatisierungstechnik, im Maschinenbau und der Fördertechnik eingesetzt, wo präzise Schwenkbewegungen und flexible Positionierung von Zylindern erforderlich sind. Typische Anwendungen finden sich in Verpackungsmaschinen, Handhabungsautomaten und pneumatischen Spannsystemen, wo die Laschenkonstruktion eine kompakte Bauweise bei maximaler Bewegungsfreiheit gewährleistet. Die ISO 15552 Norm definiert dabei einheitliche Anschlussdimensionen und Toleranzen für universelle Kompatibilität zwischen verschiedenen Herstellern.

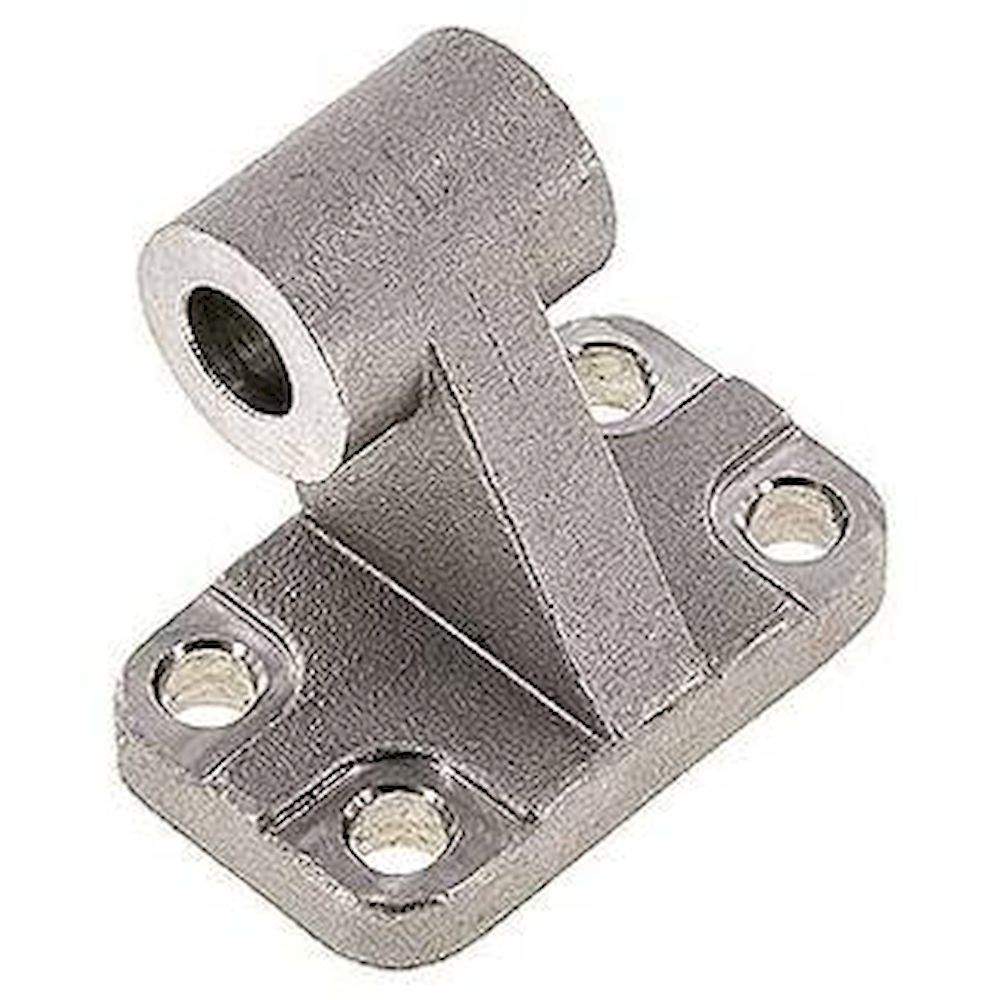

Die Auswahl von ISO 15552 Schwenkbefestigungen 90° Lasche richtet sich primär nach dem Zylinderdurchmesser, wobei Standardgrößen von 32 mm bis 200 mm verfügbar sind. Entscheidend ist die Materialwahl zwischen Aluminium für Standardanwendungen bis 10 bar, brüniertem Stahl für erhöhte mechanische Belastungen und Edelstahl 1.4401 für korrosive Umgebungen mit Betriebsdrücken bis 16 bar. Die Tragfähigkeit variiert je nach Baugröße zwischen 500 N bei TD 32 ES bis 8000 N bei TD 200 Ausführungen, während die Schwenkwinkel standardmäßig ±90° bei maximalen Drehgeschwindigkeiten von 180°/s betragen. Zusätzlich müssen die dynamischen Belastungen und die erforderliche Lebensdauer von typisch 2 Millionen Schwenkzyklen berücksichtigt werden.

Pneumatik-Schwenkbefestigungen 90° Lasche unterliegen der ISO 15552 Norm, die Abmessungen, Toleranzen und Anschlussflächen für Pneumatikzylinder definiert. Die mechanischen Eigenschaften werden nach DIN EN 12238 geprüft, während die Materialanforderungen für Edelstahl 1.4401 der DIN EN 10088-1 entsprechen müssen. Für den Einsatz in explosionsgefährdeten Bereichen sind ATEX-konforme Ausführungen nach Richtlinie 2014/34/EU verfügbar, und die Oberflächenbehandlung brünierter Stahlvarianten erfolgt gemäß DIN 50938 für korrosionsbeständige Beschichtungen mit mindestens 72 Stunden Salzsprühtest nach DIN EN ISO 9227. Die Prüfung der Schwenklager erfolgt nach DIN ISO 14735 mit definierten Testzyklen und Belastungswerten.

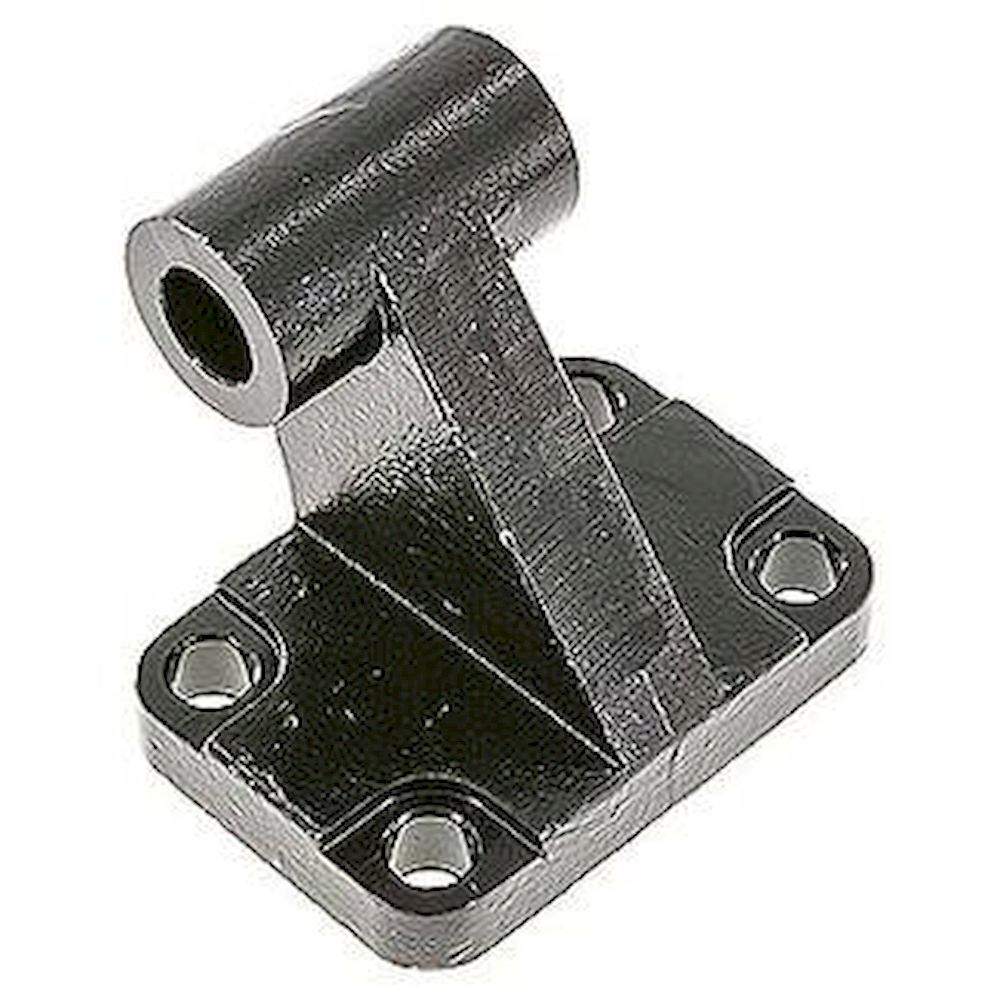

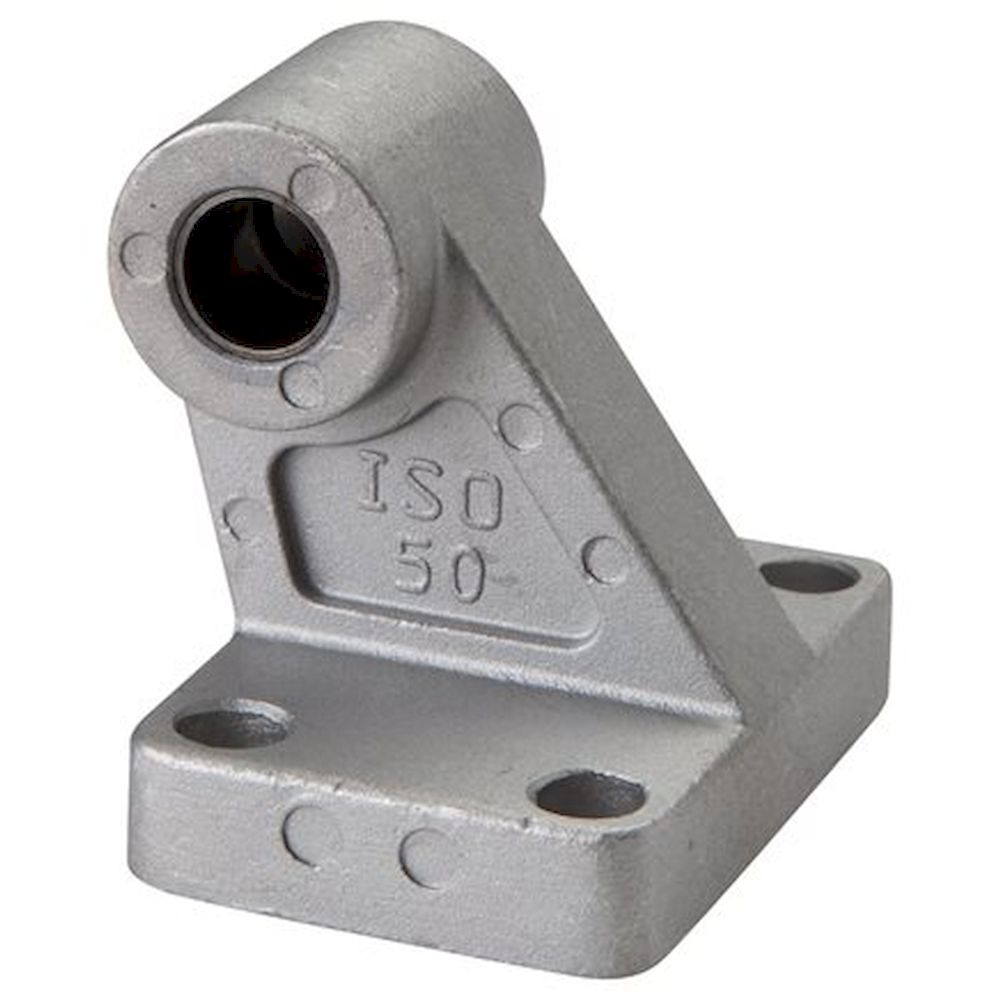

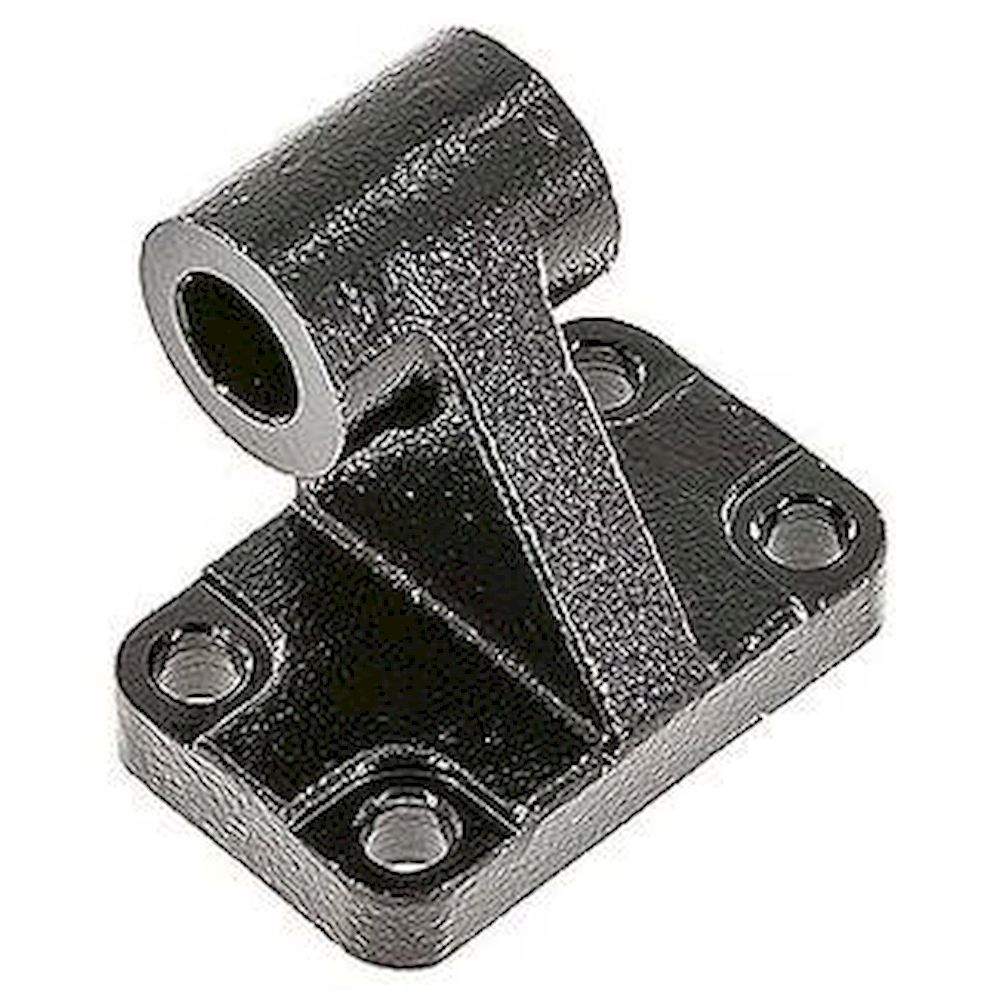

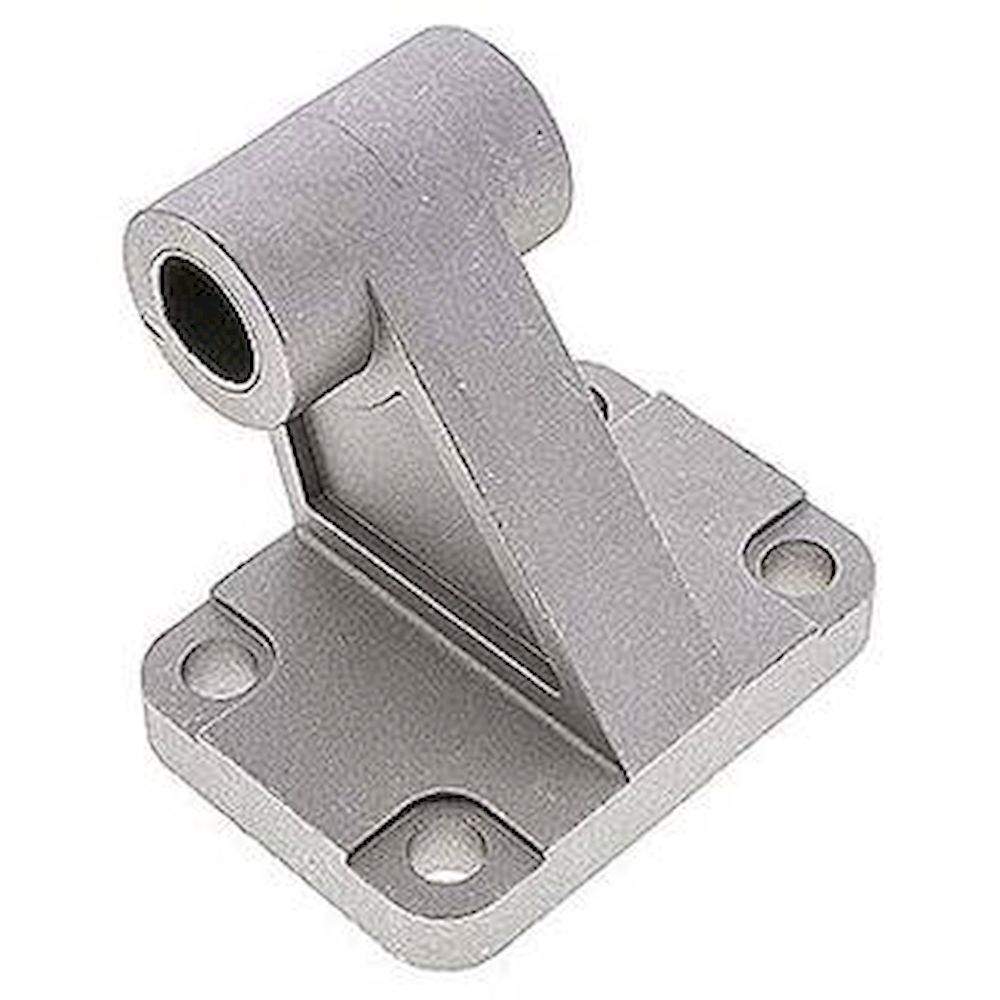

Aluminium-Schwenkbefestigungen wie TD 200 bieten das geringste Gewicht bei 0,8 kg und eignen sich für Standardanwendungen bis 10 bar Betriebsdruck mit Temperaturbereichen von -20°C bis +80°C. Brünierte Stahlausführungen wie TD 125 ST erreichen höhere mechanische Festigkeiten bis 16 bar und erweiterte Temperaturbereiche von -40°C bis +150°C bei einem Gewicht von 2,1 kg. Edelstahl-Varianten 1.4401 wie TD 125 ES bieten maximale Korrosionsbeständigkeit für aggressive Medien und Reinraumanwendungen, erreichen Betriebsdrücke bis 20 bar bei Temperaturen von -60°C bis +200°C, wiegen jedoch 2,8 kg und erfordern entsprechend verstärkte Maschinenkonstruktionen. Die Oberflächenrauheit variiert zwischen Ra 1,6 µm bei Edelstahl und Ra 3,2 µm bei brüniertem Stahl.

ISO 15552 Schwenkbefestigungen 90° Lasche werden über standardisierte M5 bis M12 Befestigungsschrauben mit definierten Anzugsmomenten von 8 Nm bis 85 Nm je nach Baugröße montiert. Die Anschlussflächen entsprechen der ISO 15552 Norm mit Toleranzen von ±0,1 mm für präzise Passung an Zylinderkopf und Grundkörper. Pneumatische Anschlüsse erfolgen über G1/8 bis G1/2 Gewinde nach DIN EN ISO 228-1, während die elektrischen Verbindungen für Positionsrückmeldung über M12-Steckverbinder nach IEC 61076-2-101 realisiert werden. Die Montage erfordert eine Planparallelität der Befestigungsflächen von maximal 0,05 mm und ausreichende Zugänglichkeit für Wartungsarbeiten mit mindestens 50 mm Freiraum um die Schwenkachse. Vor der Inbetriebnahme ist eine Funktionsprüfung aller Schwenkwinkel durchzuführen.

Pneumatik-Schwenkbefestigungen ISO 15552 mit 90° Lasche erreichen standardmäßig Schutzart IP65 nach DIN EN 60529 für Staub- und Strahlwasserschutz in industriellen Umgebungen. Die Betriebstemperaturen variieren materialabhängig von -20°C bis +80°C bei Aluminiumausführungen, -40°C bis +150°C bei brünierten Stahlvarianten und -60°C bis +200°C bei Edelstahl 1.4401 Konstruktionen. Maximale Betriebsdrücke liegen zwischen 10 bar für Standardanwendungen und 20 bar für verstärkte Edelstahlausführungen, während die zulässigen Schwenkgeschwindigkeiten 180°/s nicht überschreiten dürfen. Die Lebensdauer beträgt bei ordnungsgemäßer Wartung mindestens 2 Millionen Schwenkzyklen unter Nennlast, wobei die Lagerluft maximal 0,2 mm betragen darf.

Schwenkbefestigungen 90° Lasche für ISO 15552 Pneumatikzylinder erfordern eine monatliche Sichtprüfung auf mechanische Beschädigungen, Korrosion und ordnungsgemäße Befestigung aller Schraubverbindungen mit definierten Drehmomenten. Alle 6 Monate ist eine Funktionsprüfung der Schwenkbewegung durchzuführen, wobei Lagerspiel maximal 0,2 mm betragen darf und eine Nachschmierung der Schwenklager mit NLGI-2 Fett nach DIN 51825 erforderlich wird. Die jährliche Inspektion umfasst eine Druckprüfung mit 1,5-fachem Betriebsdruck für 5 Minuten und Überprüfung der Dichtungen auf Leckagen unter 5 cm³/min bei Nenndruck. Bei ordnungsgemäßer Wartung erreichen die Befestigungen eine Lebensdauer von 15 Jahren oder 2 Millionen Schwenkzyklen unter Nennbelastung, wobei kritische Verschleißteile nach DIN ISO 4413 dokumentiert werden müssen.
