A Serie
Löt- und Entlötspitzen
Die Hakko A Series sind Heißluftdüsen für SMD-Rework-Stationen. Das Programm deckt QFP-Gehäuse von 10x10 mm (A1125B) bis 42,5x42,5 mm (A1215B), BQFP-Gehäuse 17x17 und 24x24 mm, SOP-Varianten von 7,6x12,7 mm (A1258B) bis 13x28 mm (A1259B), TSOL-Gehäuse in drei Breiten (13x10, 18x10, 18,5x8 mm) sowie PLCC-Gehäuse von 9x9 (20-polig) bis 14x11,5 mm (32-polig). Alle Düsen sind auf das Hakko FR-803/FR-810/FM-204 Rework-System abgestimmt und kanalisieren den Heißluftfluss passend zur Bauteildimension.
| Gehäusetyp | Abmessung | Modell |
|---|---|---|
| QFP | 10x10 mm | A1125B |

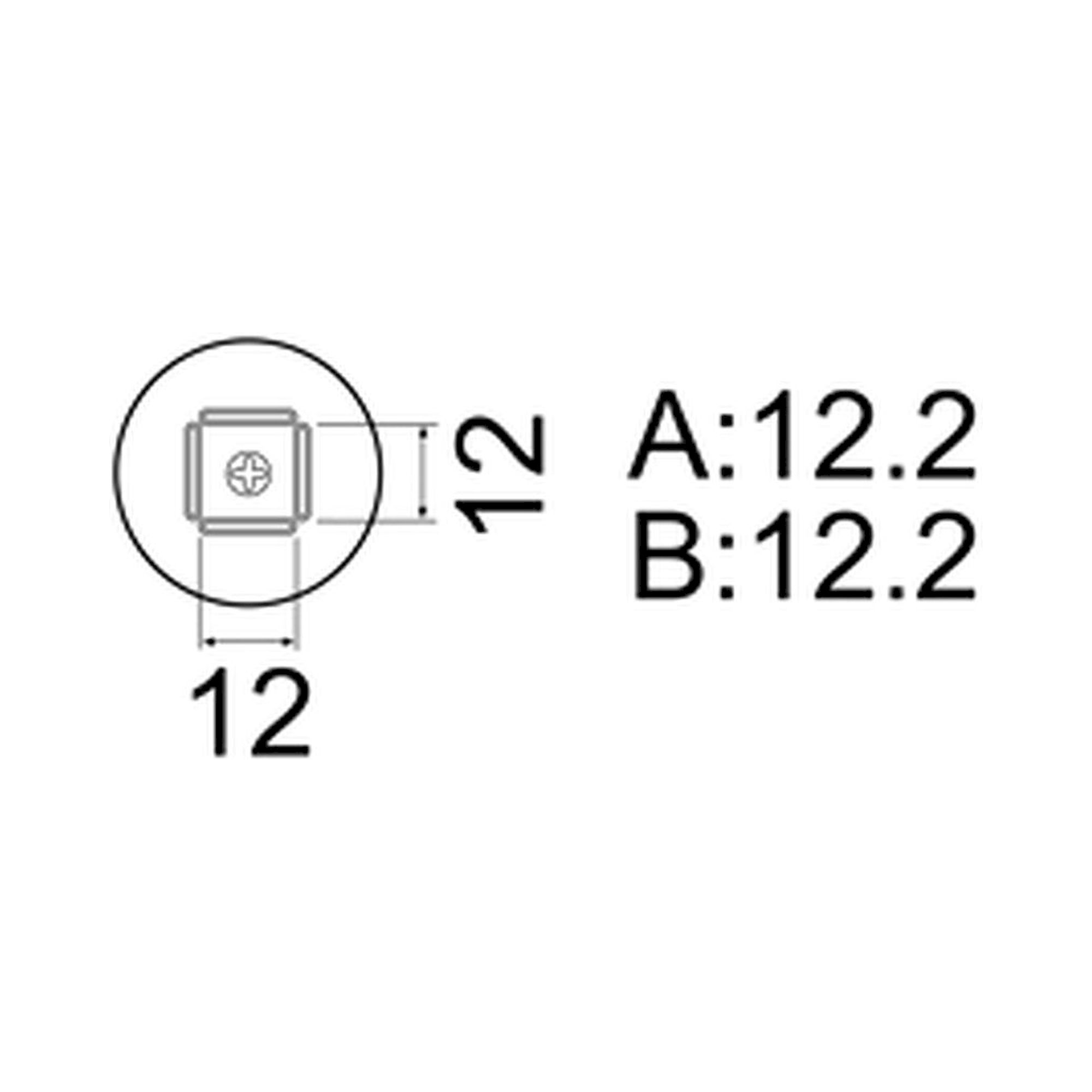

| QFP | 12x12 mm | A1262B |
| QFP | 14x14 mm | A1126B |
| QFP | 14x20 mm | A1128B |
| QFP | 17,5x17,5 mm | A1127B |

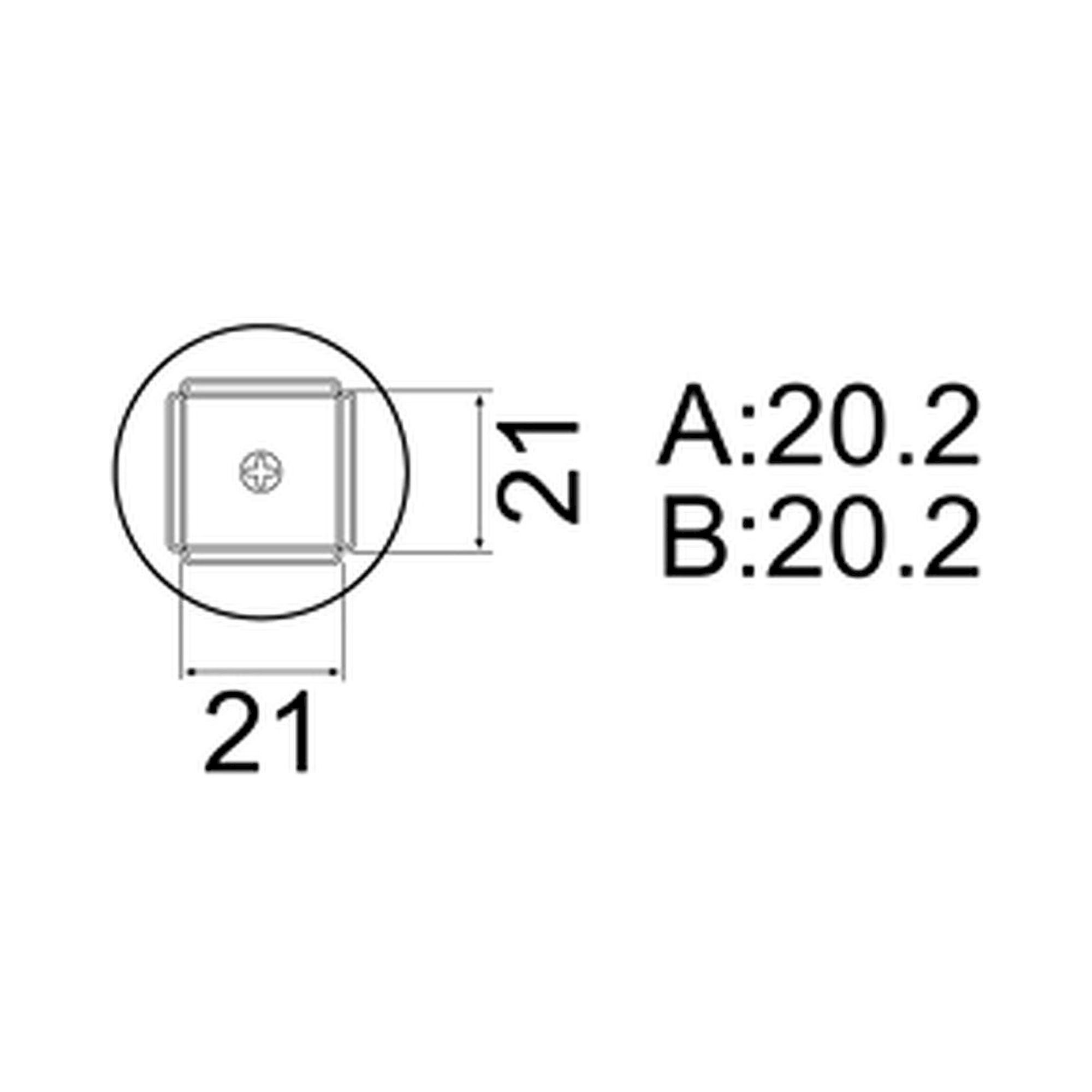

| QFP | 20x20 mm | A1261B |
| QFP | 28x28 mm | A1129B |
| QFP | 35x35 mm | A1203B |
| QFP | 40x40 mm | A1264B |
| QFP | 42,5x42,5 mm | A1215B |
| BQFP | 17x17 mm | A1180B |
| BQFP | 24x24 mm | A1182B |

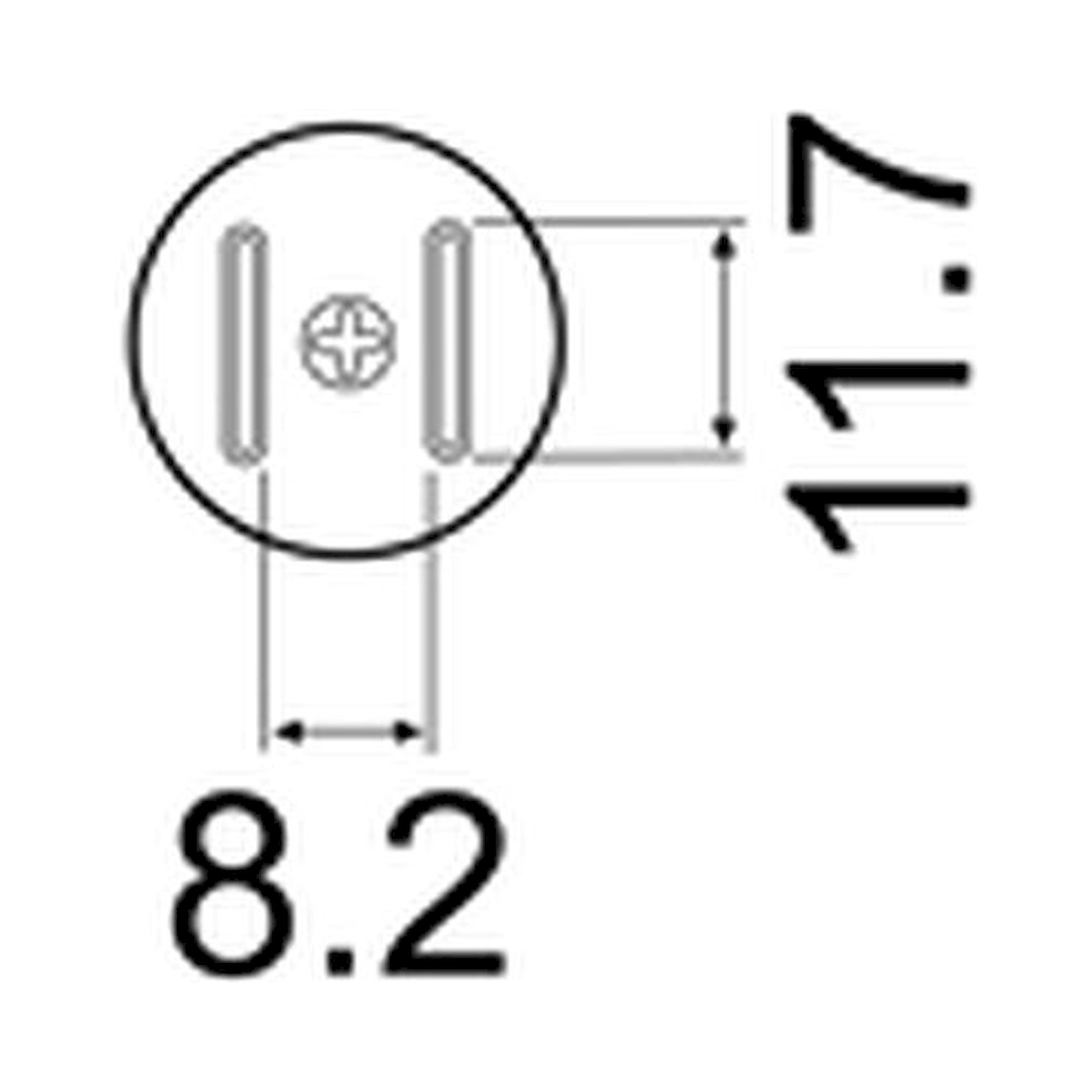

| SOP | 7,6x12,7 mm | A1258B |
| SOP | 13x28 mm | A1259B |

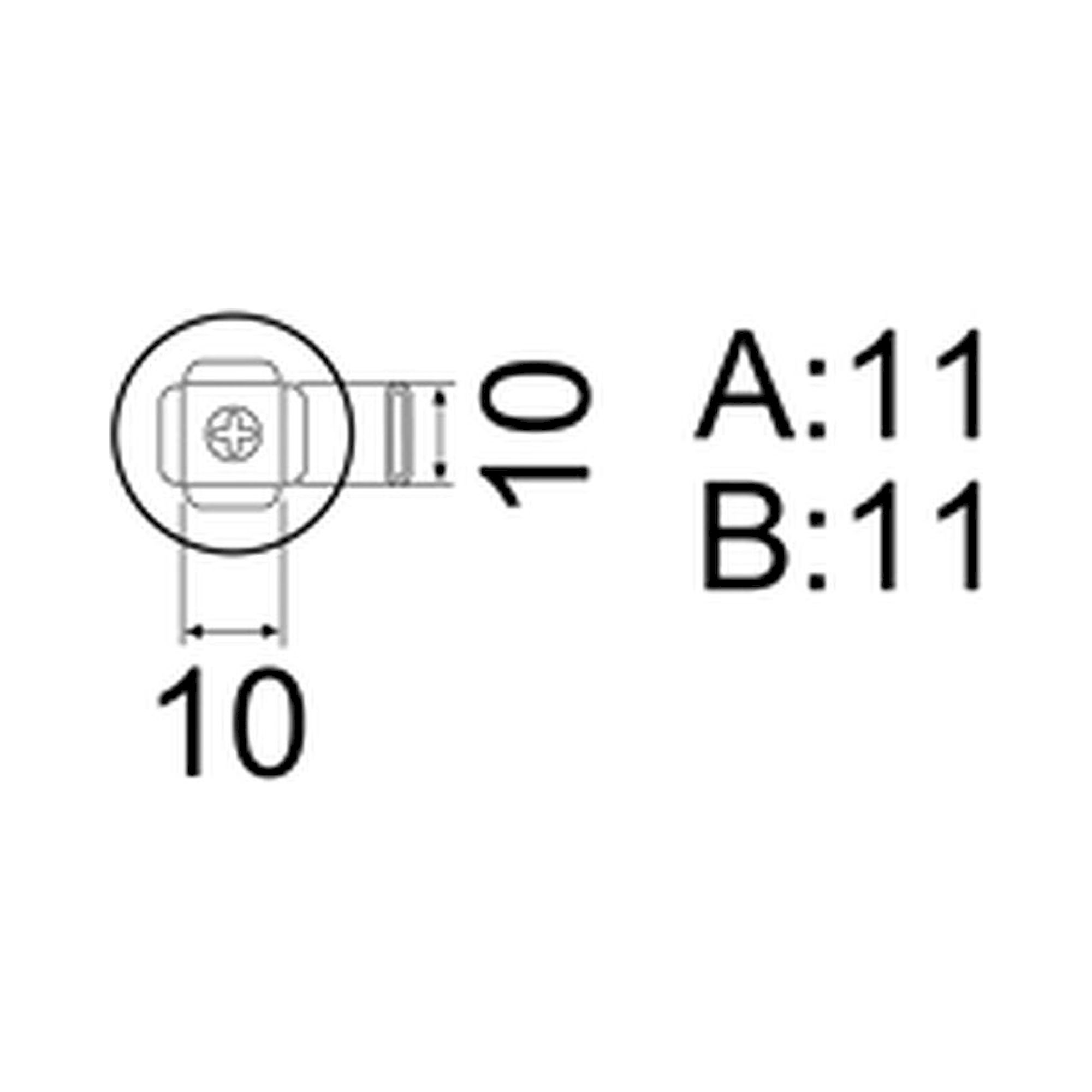

| PLCC (20-polig) | 9x9 mm | A1188B |
Typische Einsatzbereiche: Rework und Auslöten von QFP/PLCC/SOP/TSOL-Bauteilen an SMT-Reparaturplätzen mit Hakko FR-803/FR-810/FM-204-Stationen, Nacharbeit nach Fehlbestückung oder Lötfehler in der Elektronikserienfertigung, Laborrework und Prototypenmodifikationen mit wechselnden Gehäusegrößen sowie Bauteil-Reuse-Prozesse bei hochwertigen SMD-Teilen.
