Löt- und Entlötspitzen

N3 Serie

Die Hakko N3-Serie umfasst acht Entlötdüsen für Vakuum-Entlötstationen der N3-kompatiblen Hakko-Linie. Die Düsen sind in Durchmessern von 0,6 mm (N3-06) bis 1,6 mm (N3-16) erhältlich und decken das Spektrum gängiger Durchsteckanschlüsse und Via-Durchmesser ab. Die Düsenauswahl richtet sich nach dem Anschlussbein- oder Via-Durchmesser des zu entlötenden Bauteils.

8 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Entlötdüse 1.6mm - Hakko N3-16
37,15 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

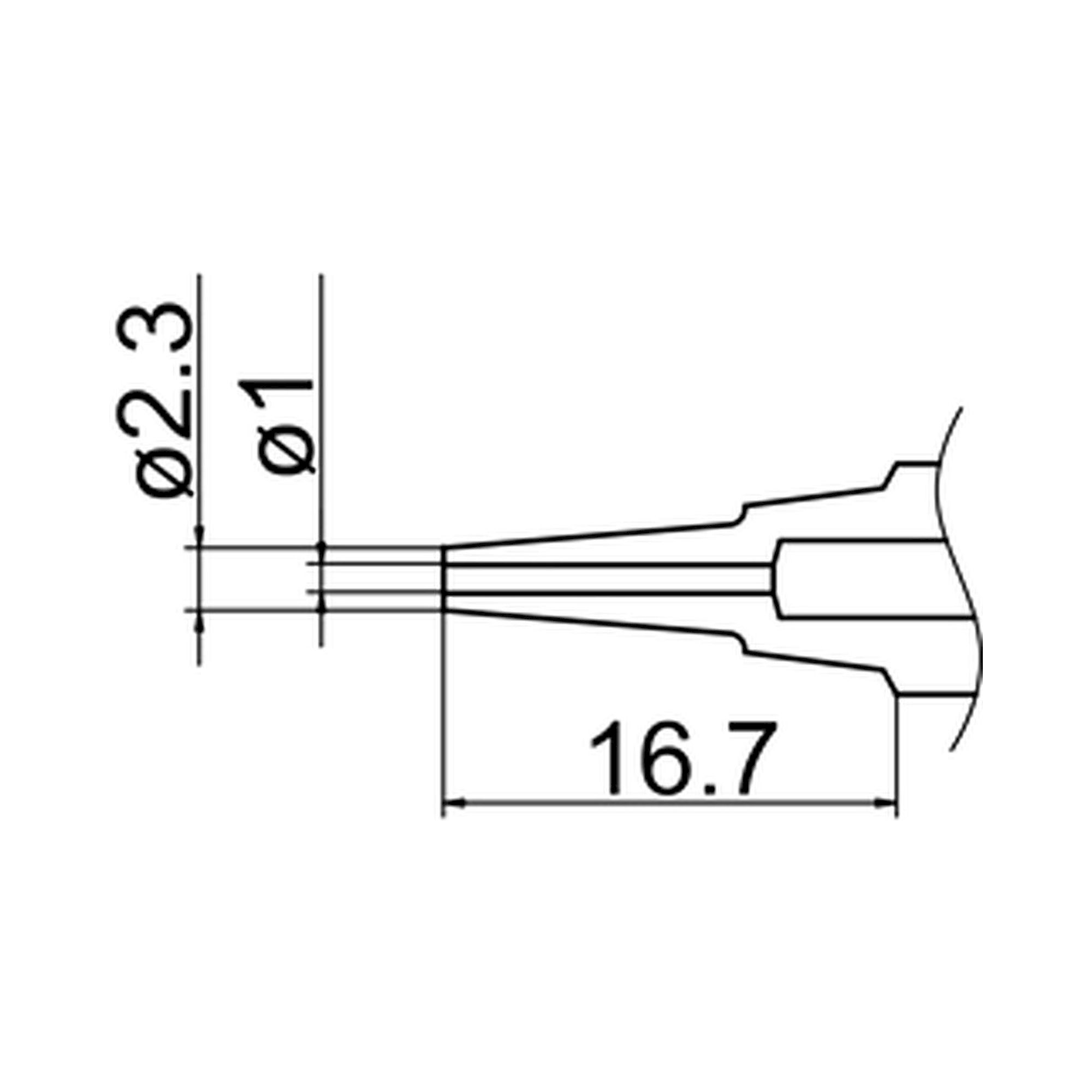

Entlötdüse 1,0 mm lang - Hakko N3-L10
69,45 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

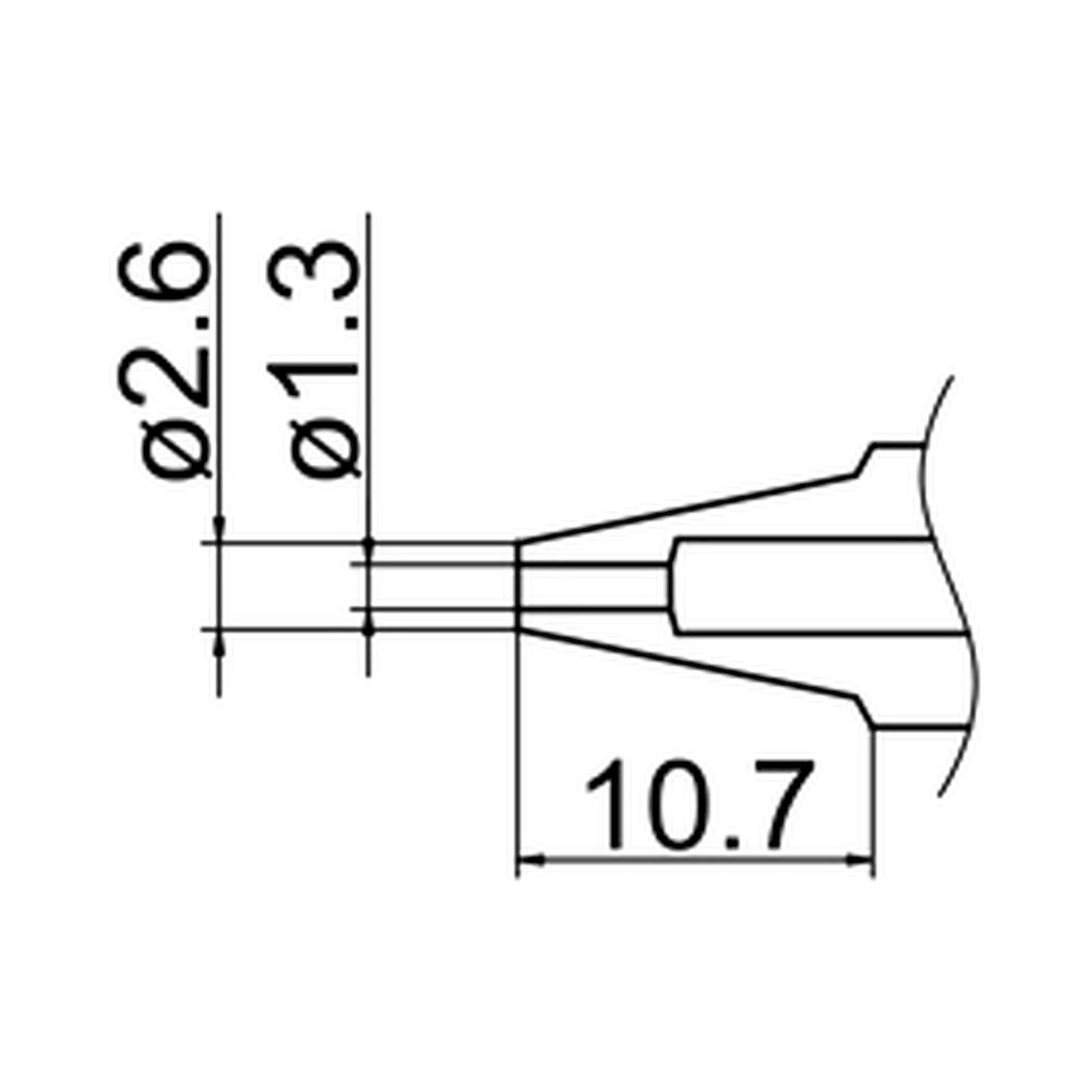

Entlötdüse 1.3mm - Hakko N3-13
37,15 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

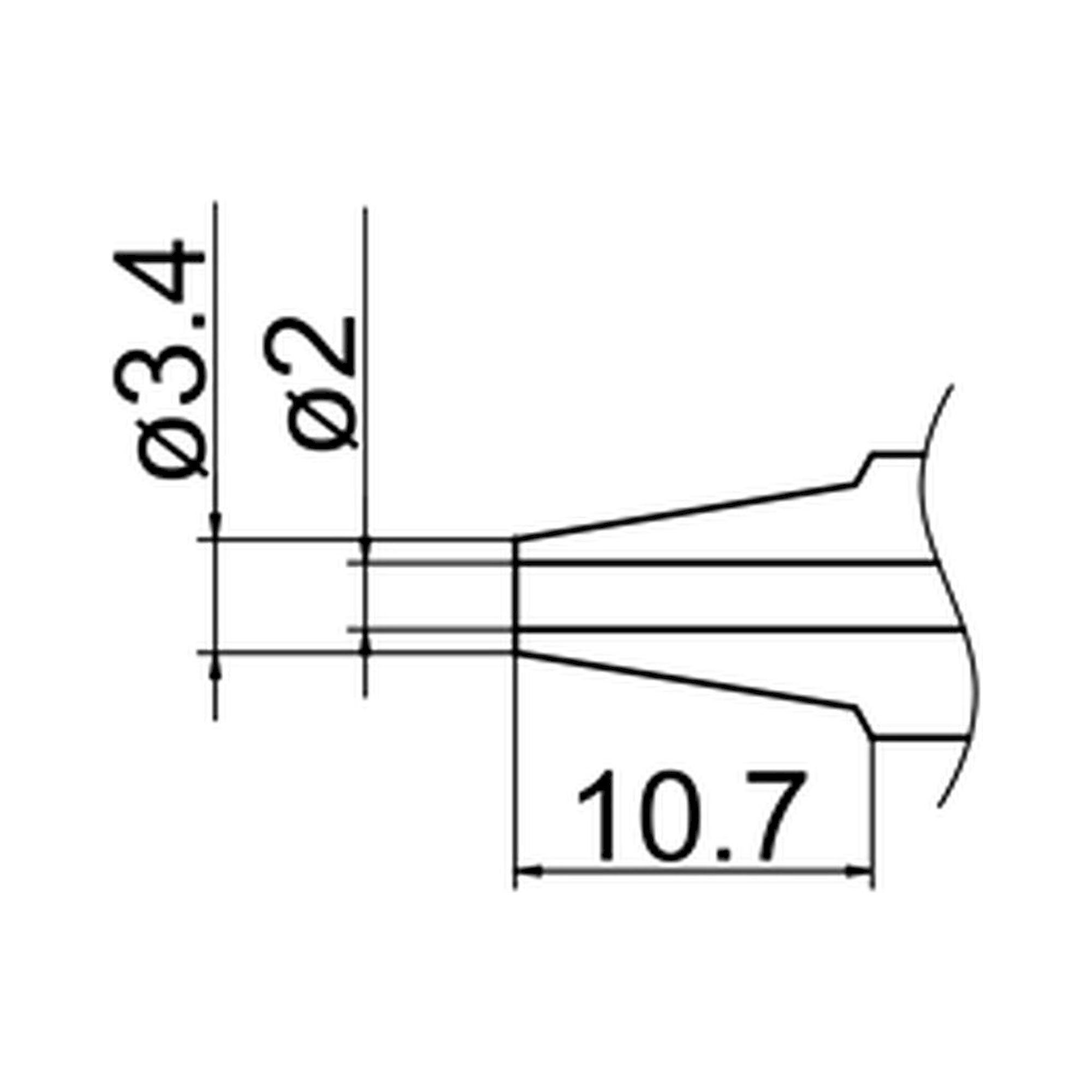

Entlötdüse 2.0mm - Hakko N3-20
37,15 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

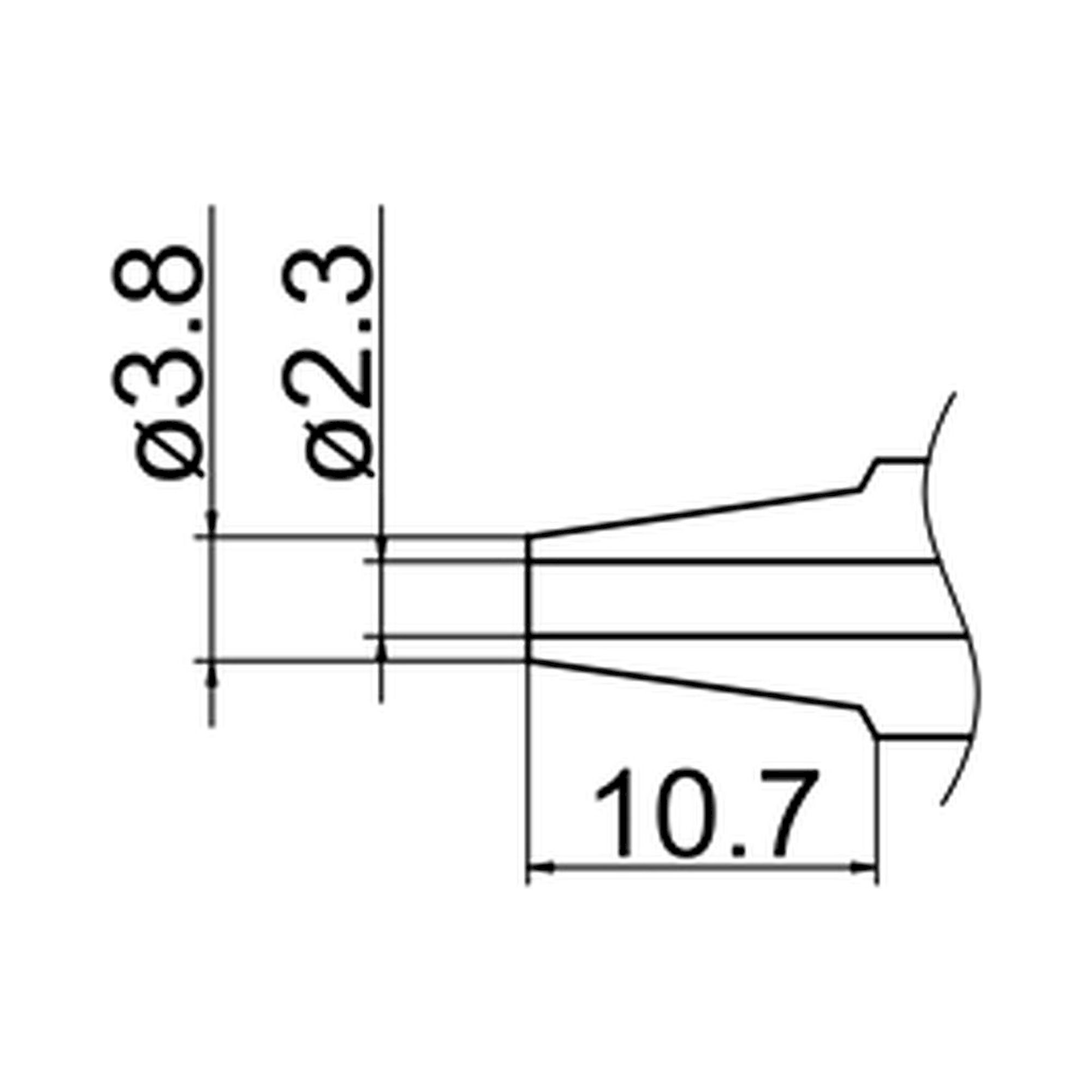

Entlötdüse 2.3mm - Hakko N3-23
37,15 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

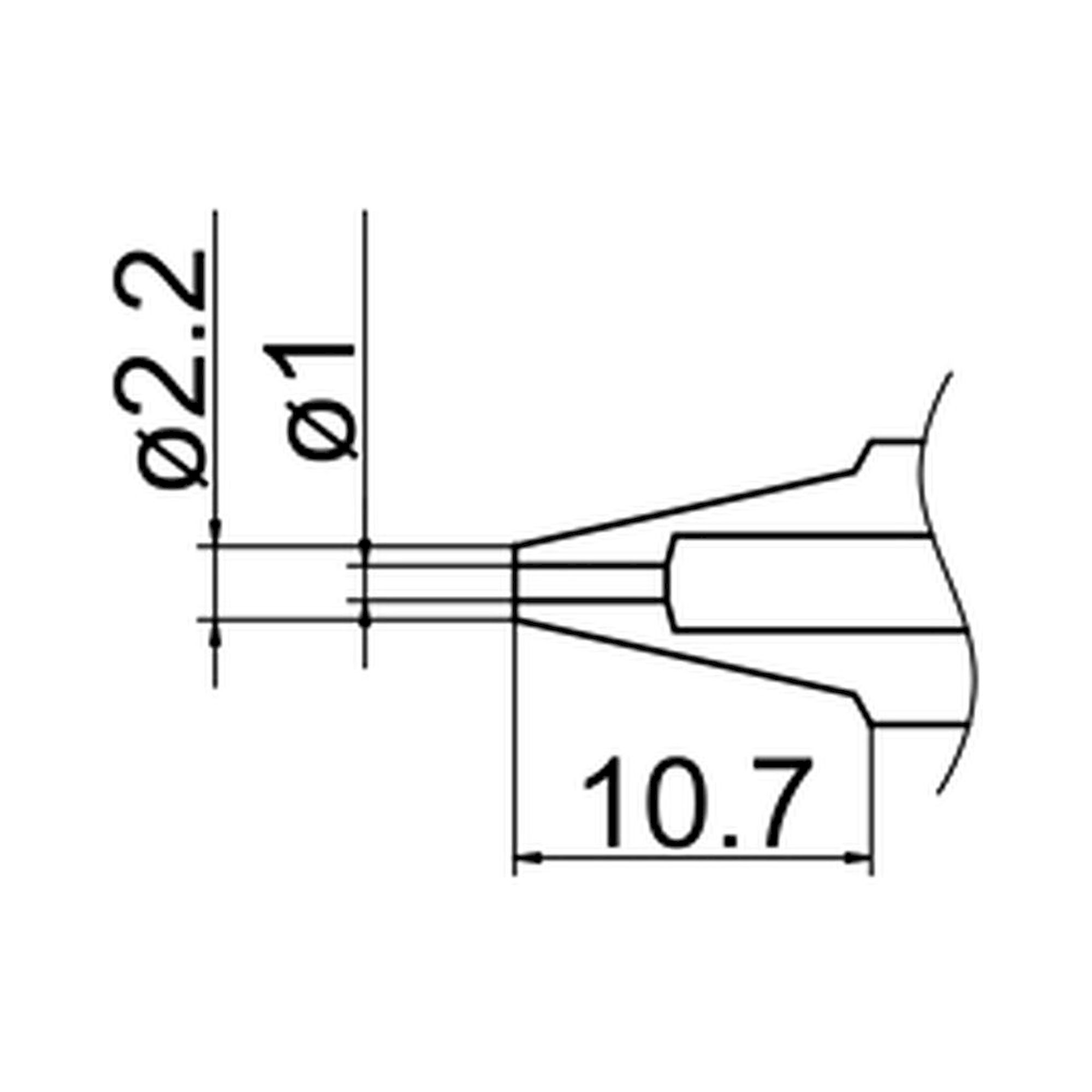

Entlötdüse 1,0 mm - Hakko N3-10
37,15 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

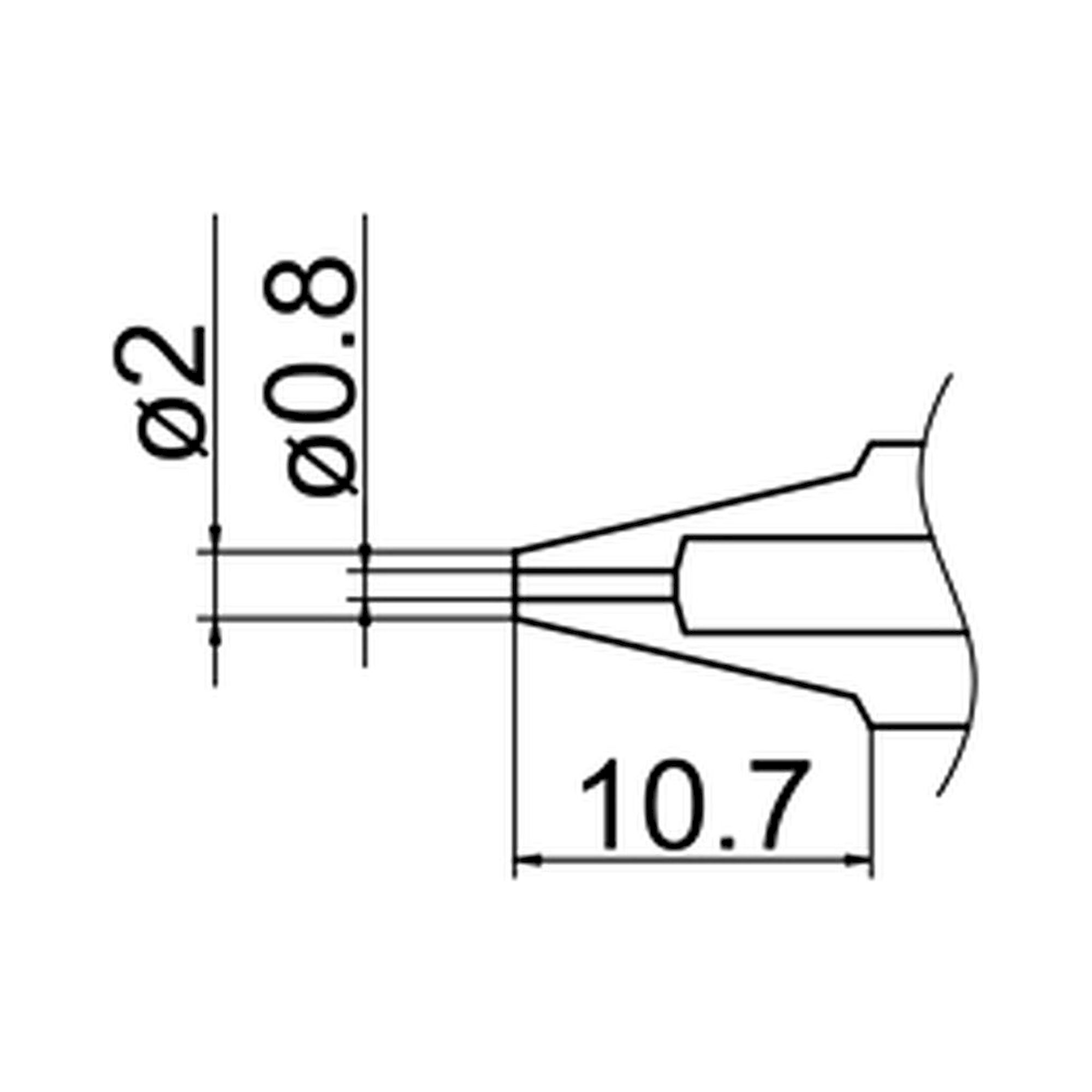

Entlötdüse 0.8mm - Hakko N3-08
42,09 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

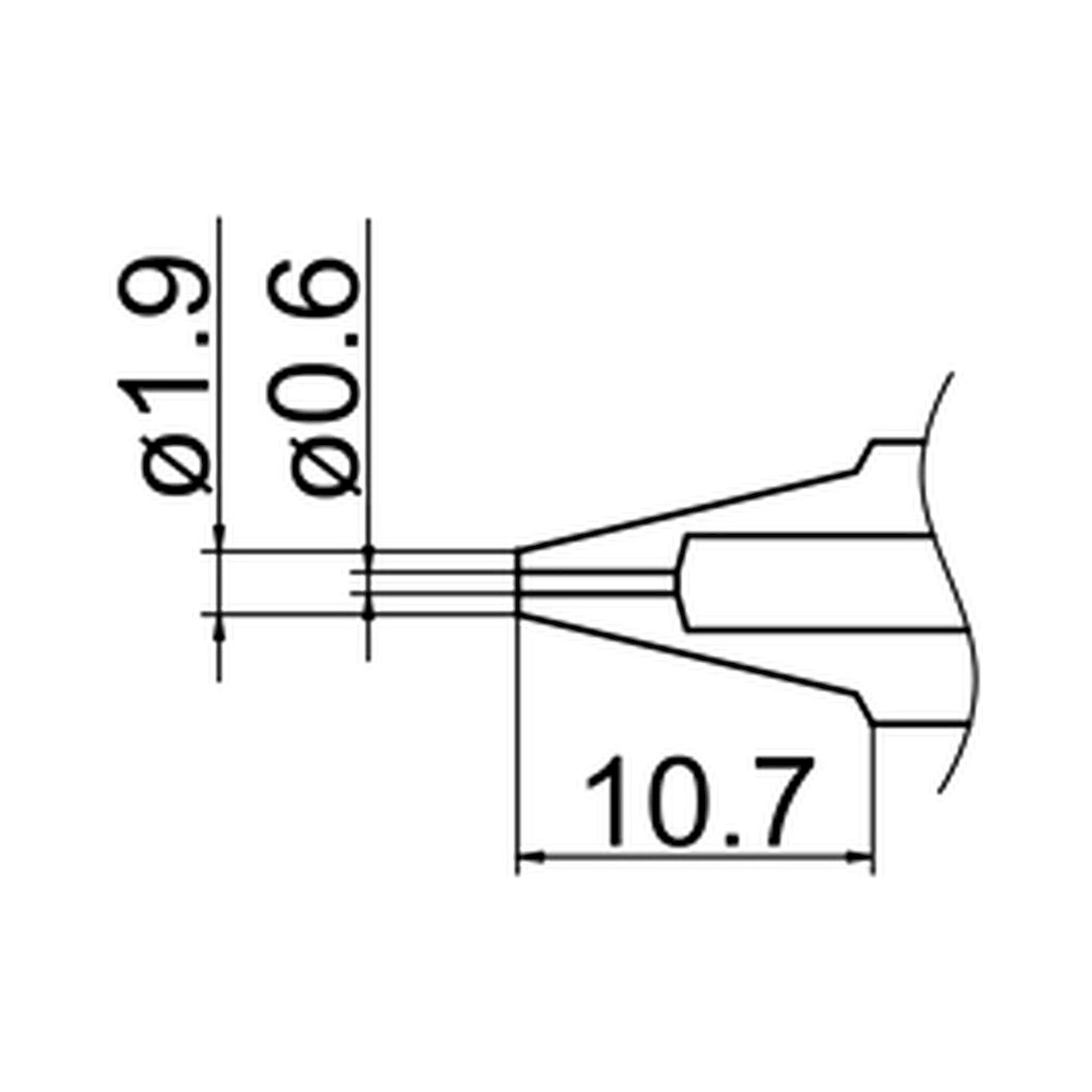

Entlötdüse 0,6 mm - Hakko N3-06
42,09 €

Ratgeber

N3 Serie richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Durchmesserbereich 0,6-1,6 mm - N3-06, N3-08, N3-10, N3-13, N3-16 und weitere Größen

✓ Vakuum-Entlöten - Düsen für Entlötstationen mit integrierter Vakuumpumpe

↕ 8 Größen - abgestimmt auf gängige THT-Pin-Durchmesser und Via-Größen

⛤ Verschleißteil - regelmäßiger Düsenaustausch sichert konstante Saugleistung und saubere Entlötung

Düsengrößen und Anwendung

Artikel	Innendurchmesser	Typischer Einsatz
Hakko N3-06	0,6 mm	Feine Anschlussbeine, kleine Vias
Hakko N3-08	0,8 mm	Standard-THT-Pins, gängige Vias
Hakko N3-10	1,0 mm	Mittlere Pin-Durchmesser
Hakko N3-13	1,3 mm	Kräftige Anschlussbeine
Hakko N3-16	1,6 mm	Große Pins, Leistungsbauelemente

Typische Einsatzbereiche

Typische Einsatzbereiche: Vakuum-Entlöten von THT-Bauteilen wie Kondensatoren, Steckverbindern, Relais und Leistungshalbleitern in der Elektronikreparatur, Rework-Arbeitsplätzen und der Leiterplatten-Reparatur. Die Düsengröße ist nach dem tatsächlichen Pindurchmesser zu wählen: Innendurchmesser ca. 0,1-0,2 mm größer als der Anschlussdraht.

FAQ

Häufige Fragen zu N3 Serie

Was sind Hakko N3 Series Entlötdüsen und für welche industriellen Anwendungen werden sie eingesetzt?

Hakko N3 Series Entlötdüsen sind hochpräzise Werkzeugaufsätze für die professionelle Entlötung elektronischer Bauteile in der SMD- und THT-Fertigung. Diese speziell für Hakko Entlötpumpen FM 204 und FM 2024 entwickelten Düsen kommen hauptsächlich in der Elektronikfertigung, Reparaturwerkstätten und Prototypenbau zum Einsatz. Die Düsen ermöglichen das kontrollierte Absaugen von flüssigem Lot bei gleichzeitiger thermischer Trennung von Lötstellen ohne Beschädigung der Leiterplatte oder angrenzender Bauteile.

Nach welchen technischen Kriterien wähle ich die richtige Hakko N3 Entlötdüse aus?

Die Auswahl der Hakko N3 Entlötdüse erfolgt primär nach dem Innendurchmesser, der zwischen 0,6 mm (N3-06) und 2,3 mm (N3-23) variiert und exakt auf die Bauteilgröße abgestimmt werden muss. Für SMD-Komponenten und feine Lötstellen eignen sich die kleineren Durchmesser 0,6-1,0 mm, während größere THT-Bauteile Düsen von 1,3-2,3 mm erfordern. Die längere Ausführung N3-L10 mit 1,0 mm Durchmesser bietet erhöhte Reichweite für schwer zugängliche Lötstellen auf dicht bestückten Leiterplatten. Die Kompatibilität zur jeweiligen Entlötstation FM 204 oder FM 2024 ist durch die einheitliche N3-Aufnahme gewährleistet.

Welche Normen und Zertifizierungen gelten für Hakko N3 Entlötdüsen?

Hakko N3 Entlötdüsen entsprechen den IPC-Standards für professionelle Löttechnik sowie den einschlägigen RoHS-Richtlinien für bleifreie Lötvorgänge. Die Düsen erfüllen die DIN EN 61340-5-1 für ESD-gerechte Handhabung elektronischer Bauteile und sind nach ISO 9001 Qualitätsstandards gefertigt. Durch die präzise Temperaturübertragung und das definierte Vakuumverhalten entsprechen die N3-Düsen den Anforderungen der IPC-A-610 für akzeptable Elektronikfertigung. Die Materialauswahl und Oberflächenbehandlung gewährleisten die Kompatibilität mit sowohl bleihaltigen als auch bleifreien Lötzinn-Legierungen nach IEC 61249-2-21.

Worin unterscheiden sich die verschiedenen Hakko N3 Entlötdüsen-Varianten?

Die Hakko N3 Serie unterscheidet sich hauptsächlich durch den Innendurchmesser der Absaugöffnung, der von 0,6 mm bis 2,3 mm reicht und die maximal entlötbare Bauteilgröße definiert. Die N3-06 mit 0,6 mm eignet sich für kleinste SMD-Bauteile und Präzisionsarbeiten, während die N3-23 mit 2,3 mm für große THT-Komponenten und Steckverbinder ausgelegt ist. Eine Sonderstellung nimmt die N3-L10 ein, die bei gleichem 1,0 mm Durchmesser eine verlängerte Bauform aufweist und dadurch bessere Zugänglichkeit in tiefen oder verwinkelten Lötstellen bietet. Alle Varianten verwenden identische Aufnahmegeometrie für FM 204 und FM 2024 Entlötpumpen und unterscheiden sich ausschließlich in der Düsengeometrie.

Welche Installationsanforderungen haben Hakko N3 Entlötdüsen?

Hakko N3 Entlötdüsen erfordern ausschließlich Hakko Entlötpumpen der Modelle FM 204 oder FM 2024 mit deren spezifischer Düsenaufnahme und werden durch einfaches Aufstecken ohne Werkzeug montiert. Die Systemkompatibilität ist durch die standardisierte N3-Aufnahmegeometrie gewährleistet, wobei eine dichte Verbindung für optimale Vakuumübertragung essentiell ist. Der Anschluss an die Entlötstation erfolgt über das integrierte Schlauchsystem mit definiertem Unterdruck zwischen 0,7-0,9 bar für effektive Lotabsaugung. Die thermische Ankopplung an das Heizelement der Entlötpumpe gewährleistet Arbeitstemperaturen von 200-450°C je nach Lotlegierung und Bauteilgröße.

Welche Sicherheitsbewertungen und Betriebsparameter gelten für Hakko N3 Entlötdüsen?

Hakko N3 Entlötdüsen sind für kontinuierliche Betriebstemperaturen bis 450°C ausgelegt und widerstehen kurzzeitigen Temperaturspitzen bis 500°C ohne Materialermüdung. Die Düsen arbeiten mit Vakuumdrücken zwischen 0,7-0,9 bar und sind für ESD-sichere Anwendungen nach DIN EN 61340-5-1 qualifiziert. Die thermische Isolierung des Düsenhalters verhindert Wärmeübertragung auf die Bedienerhand bei Arbeitstemperaturen über 300°C. Das hochlegierte Düsenmaterial widersteht korrosiven Flussmitteldämpfen und Oxidation bei Dauerbelastung und gewährleistet konstante Absaugleistung auch nach mehreren tausend Entlötzyklen.

Welche Wartungsintervalle und Inspektionsanforderungen haben Hakko N3 Entlötdüsen?

Hakko N3 Entlötdüsen erfordern tägliche Sichtprüfung auf Lotanhaftungen und Düsenverstopfungen sowie wöchentliche Reinigung mit speziellen Düsenreinigern zur Entfernung von Flussmittelrückständen. Die Standzeit beträgt typisch 2000-3000 Entlötzyklen abhängig von Arbeitstemperatur und verwendeter Lotlegierung, wobei Verschleißindikatoren wie reduzierte Saugwirkung oder ungleichmäßige Wärmeverteilung den Austauschzeitpunkt signalisieren. Monatliche Kalibrierung der Vakuumwerte und Temperaturmessung an der Düsenspitze gewährleistet gleichbleibende Prozessqualität nach IPC-A-610 Standards. Bei kritischen Anwendungen sollte alle 6 Monate eine vollständige Systemprüfung mit Dokumentation der Messwerte für Qualitätssicherung und Rückverfolgbarkeit erfolgen.
