Schon gewusst? 217 °C

SAC305 besteht aus 96,5 Prozent Zinn, 3 Prozent Silber und 0,5 Prozent Kupfer. Es schmilzt bei etwa 217 Grad Celsius, rund 34 Grad über dem alten eutektischen Zinn-Blei-Lot.

Lötspitzen ansehen

Löt- und Entlötspitzen

T30 Serie

Die Hakko T30 Series enthält sechs Composite-Lötspitzen für Hakko-Handstücke der passenden Aufnahme. Das Sortiment umfasst Meißelgeometrien von 0,6 mm bis 1D-Breite sowie I-, J- und KN-Profile für fein- und grobgerasterte Lötstellen. Composite-Lötspitzen verbinden einen Kupferkern mit einer bleifreien Schutzschicht, die sowohl SAC-Lote als auch klassische Sn63Pb37-Legierungen verarbeitet.

6 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

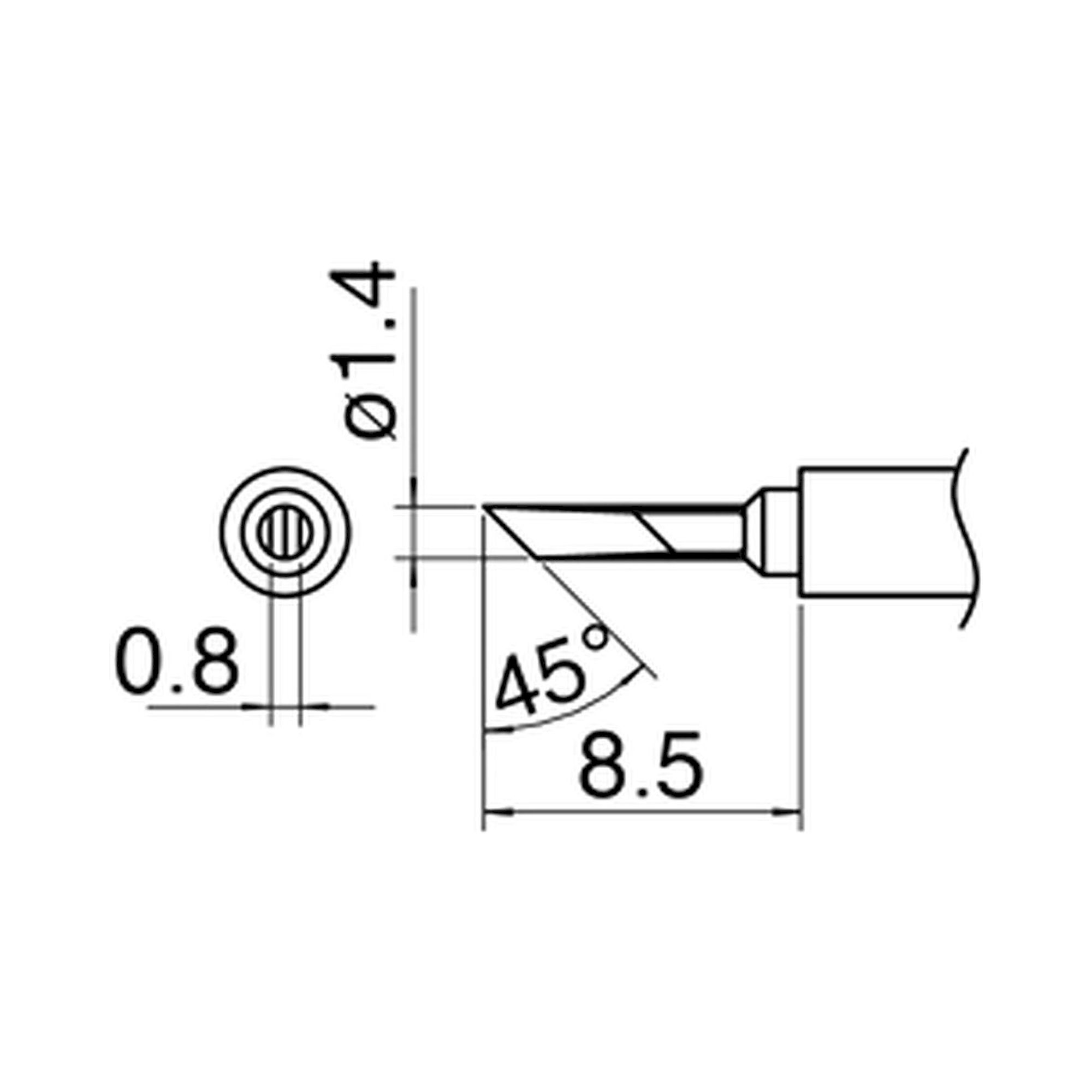

Composite-Lötspitze KN-Format - Hakko T30-KN
46,55 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

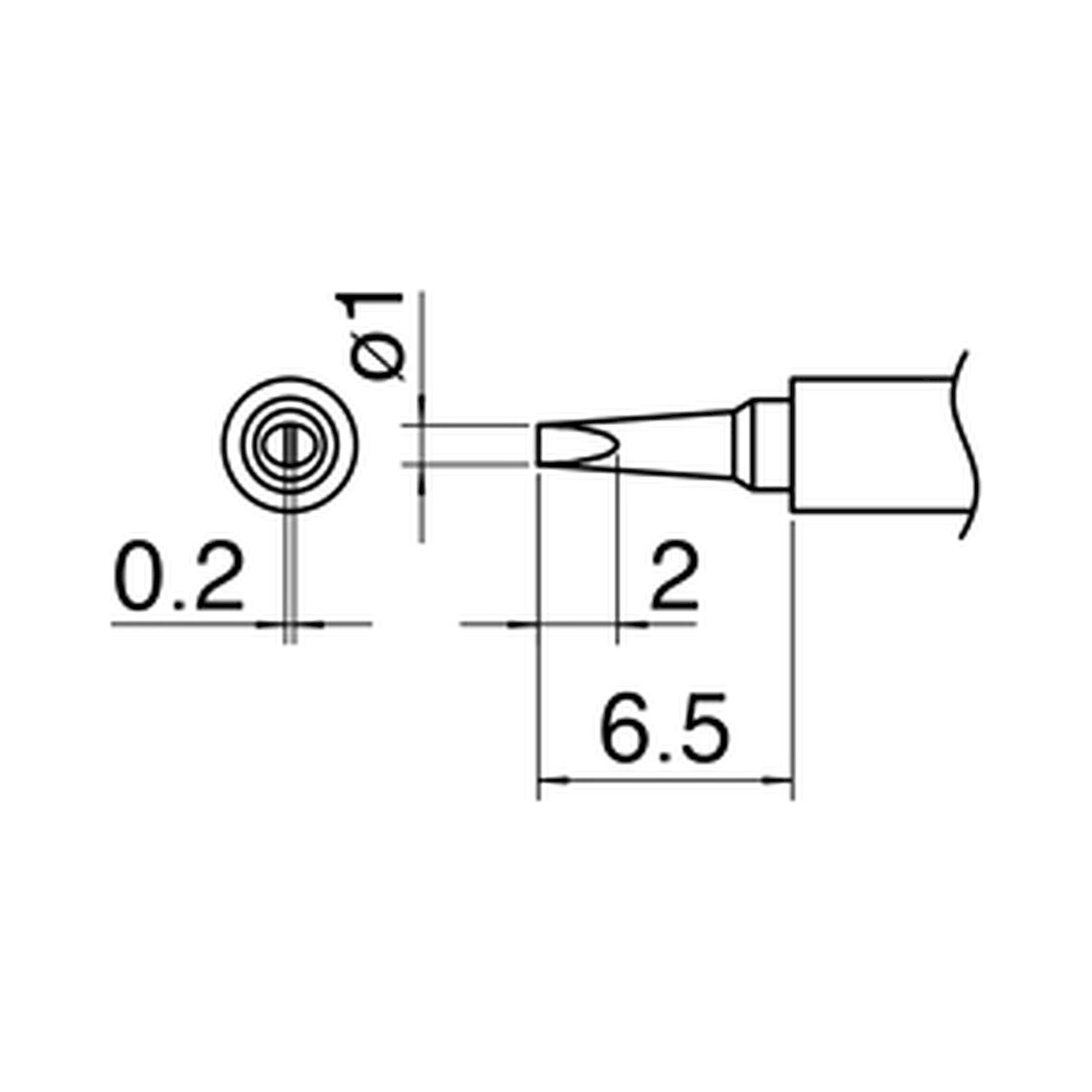

Komposit-Lötspitze Format 1D - Hakko T30-D1
40,85 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

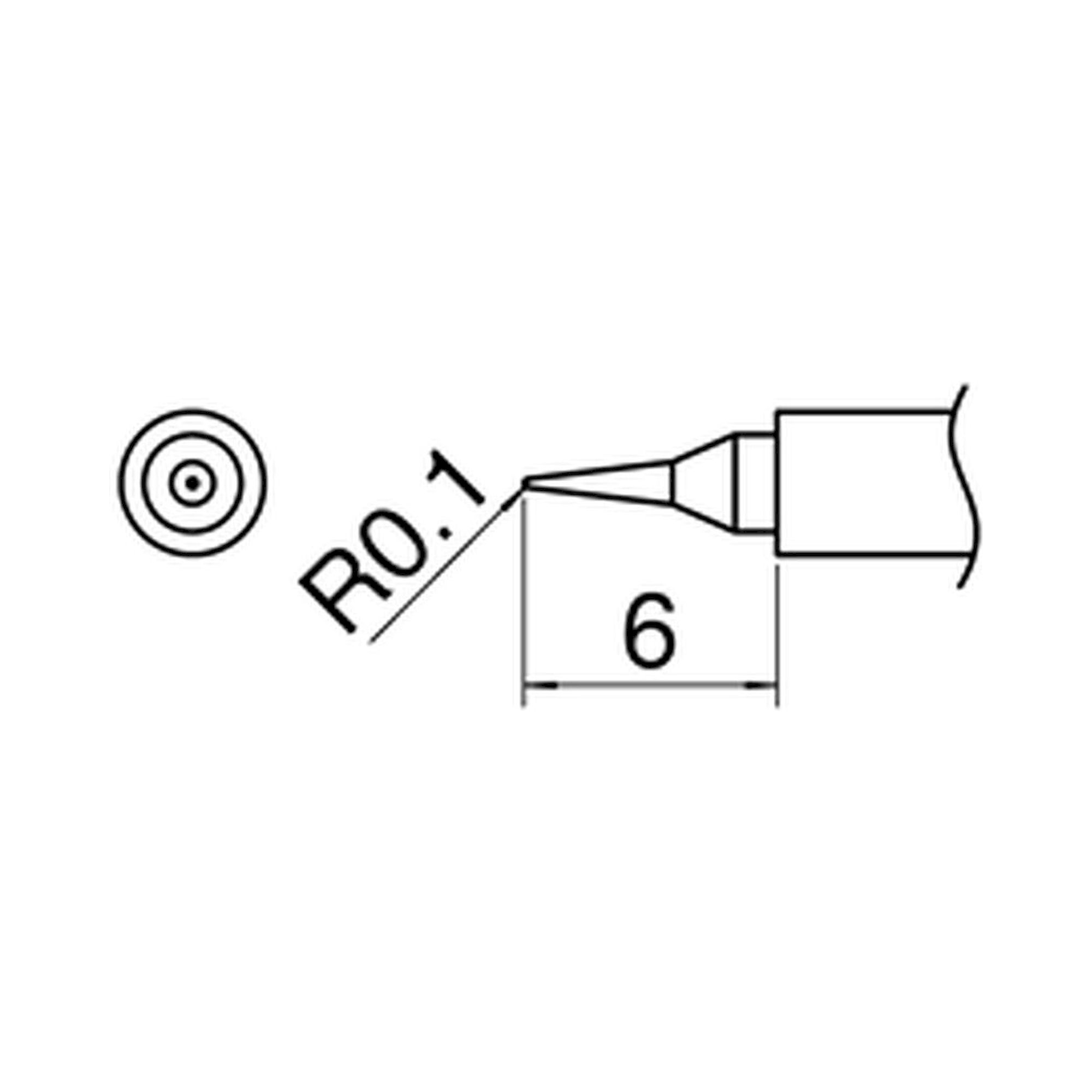

Lötspitze Composite Format I - Hakko T30-I
40,85 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

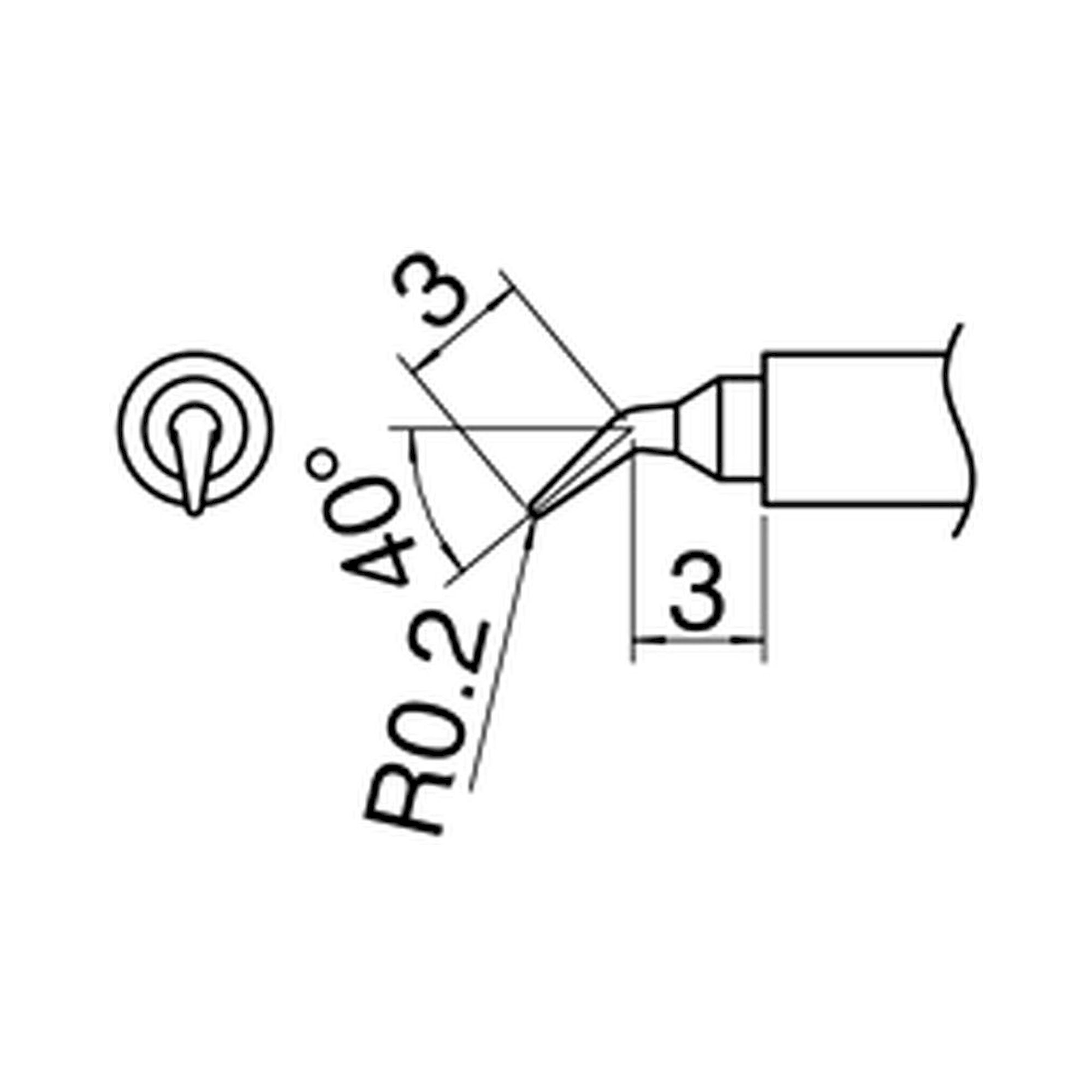

Lötspitze Composite J-Format - Hakko T30-J
40,85 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

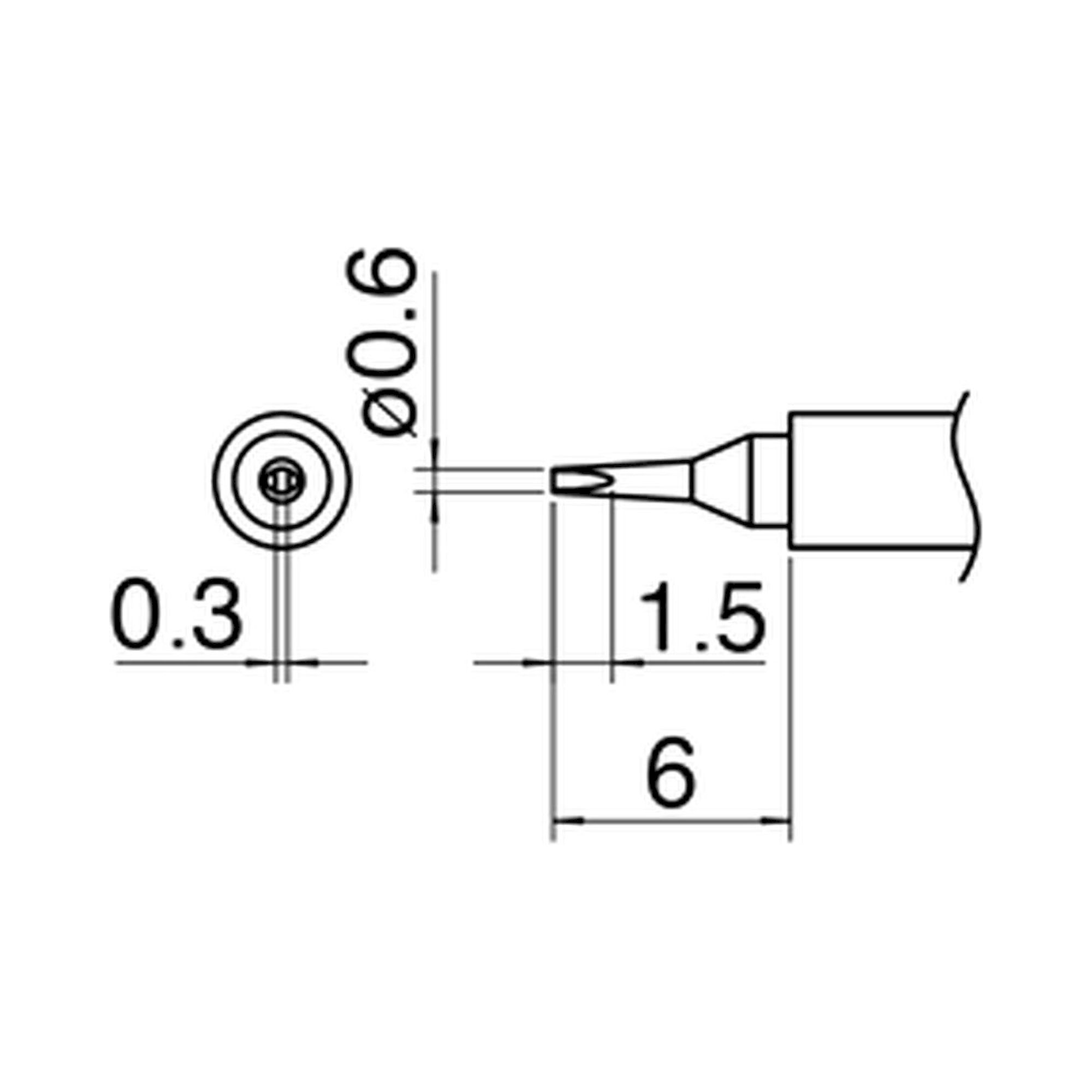

Lötspitze Meißelform 0,6 mm - Hakko T30-D06
40,85 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

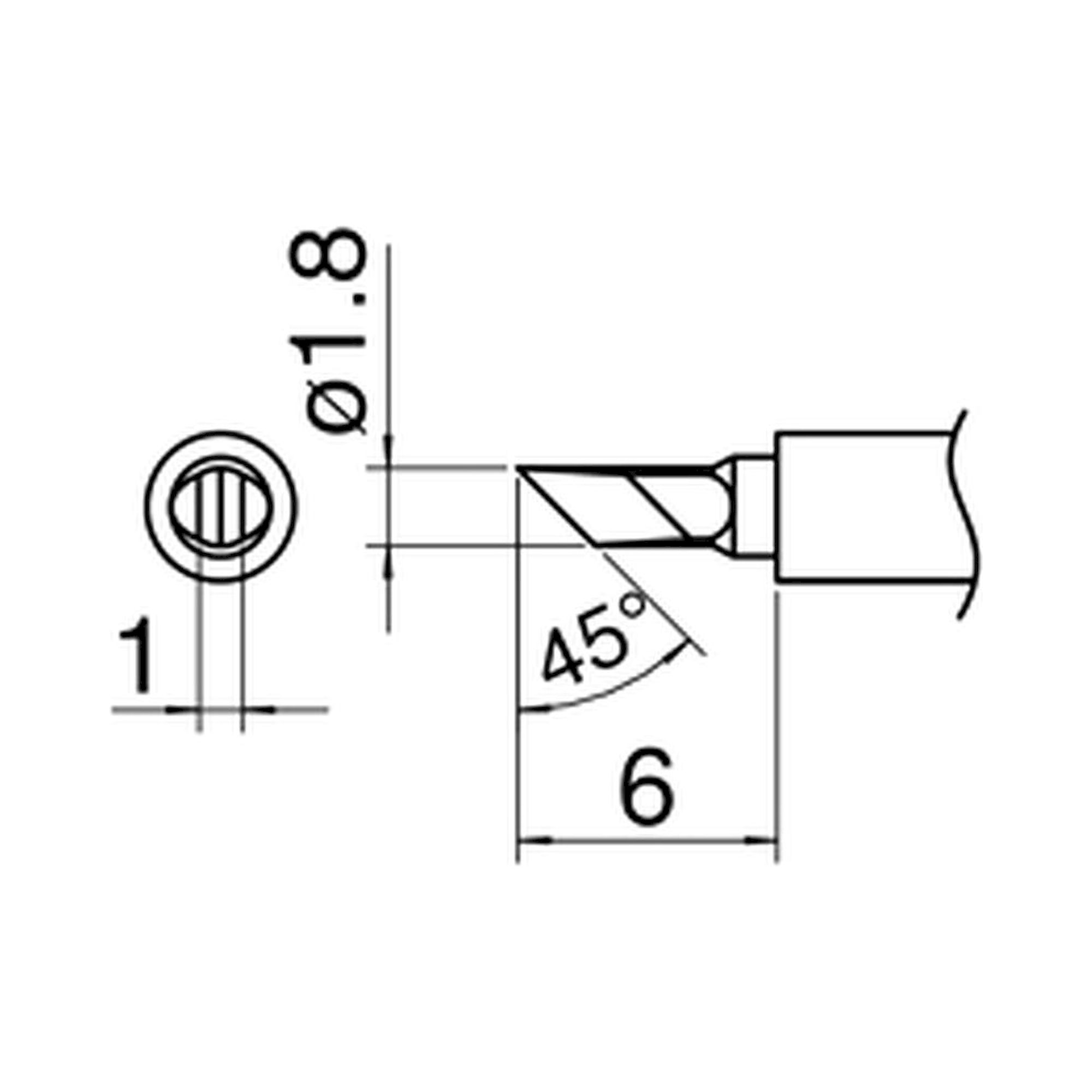

Verbund-Lötspitze Format KU - Hakko T30-KU
46,55 €

Ratgeber

T30 Serie richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Composite-Aufbau - Kupferkern mit bleifreier Außenbeschichtung, langer Standzeit

✓ Geometriebreite - Meißel 0,6 mm (T30-D06), breiter Meißel 1D (T30-D1), Nadelspitze I, J-Winkel, KN-Kontur

⚡ Bleifrei und Sn-Pb kompatibel - einsetzbar mit SAC305, SAC405 und Sn63Pb37

↕ Kompaktes Sortiment - 6 Spitzen decken die gängigsten Geometrien für Feinlötarbeiten ab

Spitzenübersicht T30 Series

Artikel	Form	Typischer Einsatz
T30-D06	Meißel 0,6 mm	Feinste SMD-Pads, 0402-Gehäuse
T30-D1	Meißel 1D	SMD-Standardlöten, DIP-Pins
T30-I	Composite I (Nadel)	Sehr feine Lötpunkte, IC-Beine
T30-J	Composite J-Winkel	Winkellöten, schwer zugängliche Pins
T30-KN	Composite KN-Kontur	Verbundlöten, grobe Verbindungen

Typische Einsatzbereiche

Typische Einsatzbereiche: Feinlöten von SMD-Bauteilen und 0402-Gehäusen, Lötarbeiten an THT-Durchkontaktierungen, Rework und Reparatur in der Elektronikinstandhaltung, sowie Laborarbeiten und Prototypenentwicklung in ESD-geschützten Bereichen.

FAQ

Häufige Fragen zu T30 Serie

Was sind Hakko T30 Serie Lötspitzen und für welche industriellen Anwendungen werden sie eingesetzt?

Die Hakko T30 Serie umfasst hochpräzise Composit-Lötspitzen, die speziell für den Lötkolben FM 2032 entwickelt wurden und in der professionellen Elektronikfertigung, SMD-Bestückung und Reparaturarbeiten eingesetzt werden. Diese Spitzen ermöglichen präzises Löten von Bauteilen auf Leiterplatten in Branchen wie Medizintechnik, Automotive-Elektronik, Telekommunikation und industrieller Automatisierungstechnik. Die verschiedenen Spitzengeometrien wie KN, KU, D06, D1, I und J sind optimal auf unterschiedliche Lötaufgaben von feinsten SMD-Komponenten bis hin zu größeren Durchsteckbauteilen abgestimmt. Die Composit-Beschichtung gewährleistet eine gleichmäßige Wärmeverteilung und verlängerte Standzeit bei Temperaturen bis 450°C.

Nach welchen technischen Kriterien wähle ich die richtige Hakko T30 Lötspitze aus?

Die Auswahl der Hakko T30 Lötspitze erfolgt primär nach der Spitzengeometrie und dem Durchmesser, wobei Format D06 mit 0,6 mm Durchmesser für feinste SMD-Arbeiten und Format D1 mit 1,0 mm für Standard-Bauteile geeignet sind. Die Spitzenformen KN und KU bieten unterschiedliche Kontaktflächen für spezielle Lötgeometrien, während die Formate I und J für Präzisionsarbeiten an schwer zugänglichen Stellen optimiert sind. Entscheidend sind außerdem die thermische Masse der Spitze, die Wärmeübertragungskapazität und die Kompatibilität mit dem FM 2032 Lötkolbensystem für optimale Temperaturstabilität. Die Auswahl richtet sich nach der Bauteilgröße, wobei kleinere Spitzen für 0402 SMD-Komponenten und größere für SOIC-Gehäuse verwendet werden.

Welche Normen und Zertifizierungen gelten für Hakko T30 Lötspitzen?

Hakko T30 Serie Lötspitzen entsprechen den internationalen Lötstandards IPC-J-STD-001 für elektronische Baugruppen sowie der DIN EN 61340-5-1 für ESD-Schutzmaßnahmen in elektronischen Arbeitsplätzen. Die Composit-Beschichtung erfüllt die RoHS-Richtlinie 2011/65/EU bezüglich Schadstoffbeschränkungen und ist konform mit der REACH-Verordnung für Chemikaliensicherheit. Zusätzlich entsprechen die Spitzen den thermischen Anforderungen nach DIN EN 60335 für elektrische Geräte und gewährleisten durch ihre präzise Fertigung die Einhaltung der IPC-A-610 Akzeptanzkriterien für elektronische Baugruppen. Die ESD-Eigenschaften erfüllen die ANSI/ESD S20.20 Standards für elektrostatische Entladungsschutzprogramme.

Worin unterscheiden sich die verschiedenen Hakko T30 Spitzenvarianten?

Die Hakko T30-D06 mit 0,6 mm Durchmesser eignet sich für feinste SMD-Komponenten ab 0402-Bauformen, während die T30-D1 mit 1,0 mm Durchmesser für Standard-SMD und kleinere Durchsteckbauteile optimal ist. Die Spitzenformen T30-KN und T30-KU bieten unterschiedliche Kontaktwinkel für spezielle Lötgeometrien, wobei KN eine schärfere Kante für Präzisionsarbeiten bereitstellt. Die T30-I und T30-J Formate sind für spezielle Anwendungen wie Entlöten oder Arbeiten in beengten Platzverhältnissen konzipiert und bieten durch ihre geometrische Ausführung optimale Wärmeleitung bei unterschiedlichen Bauteilgrößen. Alle Varianten verfügen über die gleiche Composit-Beschichtung und sind für Temperaturen von 200°C bis 450°C ausgelegt.

Welche Installationsanforderungen gelten für Hakko T30 Lötspitzen?

Hakko T30 Lötspitzen sind ausschließlich kompatibel mit dem Lötkolben FM 2032 und erfordern eine exakte Montage in die Spitzenaufnahme ohne zusätzliche Werkzeuge oder Adapter. Die Installation erfolgt durch einfaches Einsetzen der Spitze in den vorgeheizten Lötkolben bei Betriebstemperatur zwischen 200°C und 450°C, wobei eine Einbrennzeit von 30 Sekunden für optimale Wärmeübertragung erforderlich ist. Das System arbeitet mit einer Versorgungsspannung von 24V DC und erfordert eine ESD-sichere Arbeitsumgebung nach DIN EN 61340-5-1 mit Erdungswiderstand unter 10^9 Ohm für den sicheren Betrieb an empfindlichen elektronischen Bauteilen. Der Lötkolben muss vor dem Spitzenwechsel auf unter 100°C abgekühlt werden, um Beschädigungen zu vermeiden.

Welche Sicherheitseigenschaften und Betriebstemperaturen haben Hakko T30 Lötspitzen?

Die Hakko T30 Serie arbeitet sicher in einem Temperaturbereich von 200°C bis 450°C mit einer Temperaturstabilität von ±5°C und verfügt über eine ESD-sichere Composit-Beschichtung mit Ableitwiderstand unter 10^6 Ohm. Die Lötspitzen sind nach Schutzklasse IP20 gegen Berührung und Fremdkörper geschützt und entsprechen der Isolationsklasse II für doppelte Isolation elektrischer Geräte. Die thermische Trägheit beträgt weniger als 15 Sekunden für Aufheizung von 20°C auf 350°C, während die maximale Lagertemperatur bei -10°C bis +60°C liegt und eine relative Luftfeuchtigkeit bis 80% ohne Kondensation zulässig ist. Die Spitzen erfüllen die CE-Kennzeichnung nach EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU.

Welche Wartungsintervalle und Lebensdauer haben Hakko T30 Lötspitzen?

Hakko T30 Lötspitzen erreichen bei ordnungsgemäßer Verwendung eine Standzeit von 300 bis 500 Betriebsstunden oder etwa 6 Monate bei täglicher 8-Stunden-Nutzung, abhängig von Löttemperatur und verwendeten Materialien. Die tägliche Reinigung sollte mit feuchtem Schwamm bei Betriebstemperatur erfolgen, während eine wöchentliche Inspektion Spitzenform, Benetzungsfähigkeit und Oxidationsgrad prüft. Ein Spitzenaustausch ist erforderlich, wenn die Benetzung mit bleifreiem Lot SAC305 nach DIN EN 61190-1-3 nicht mehr innerhalb von 2 Sekunden erfolgt oder sichtbare Korrosion an der Composit-Beschichtung auftritt. Nach 200 Betriebsstunden sollte eine Zwischenkontrolle der thermischen Eigenschaften durchgeführt werden, um die gleichbleibende Lötqualität sicherzustellen.
