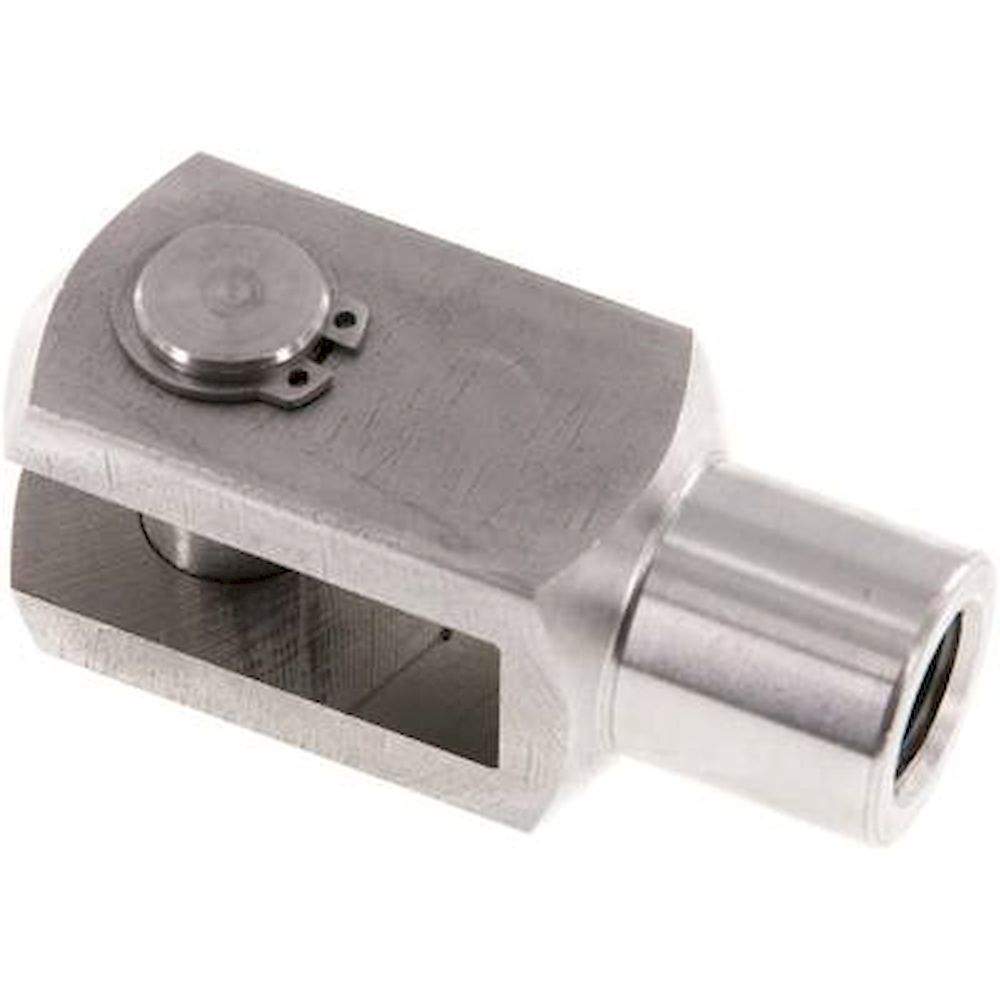

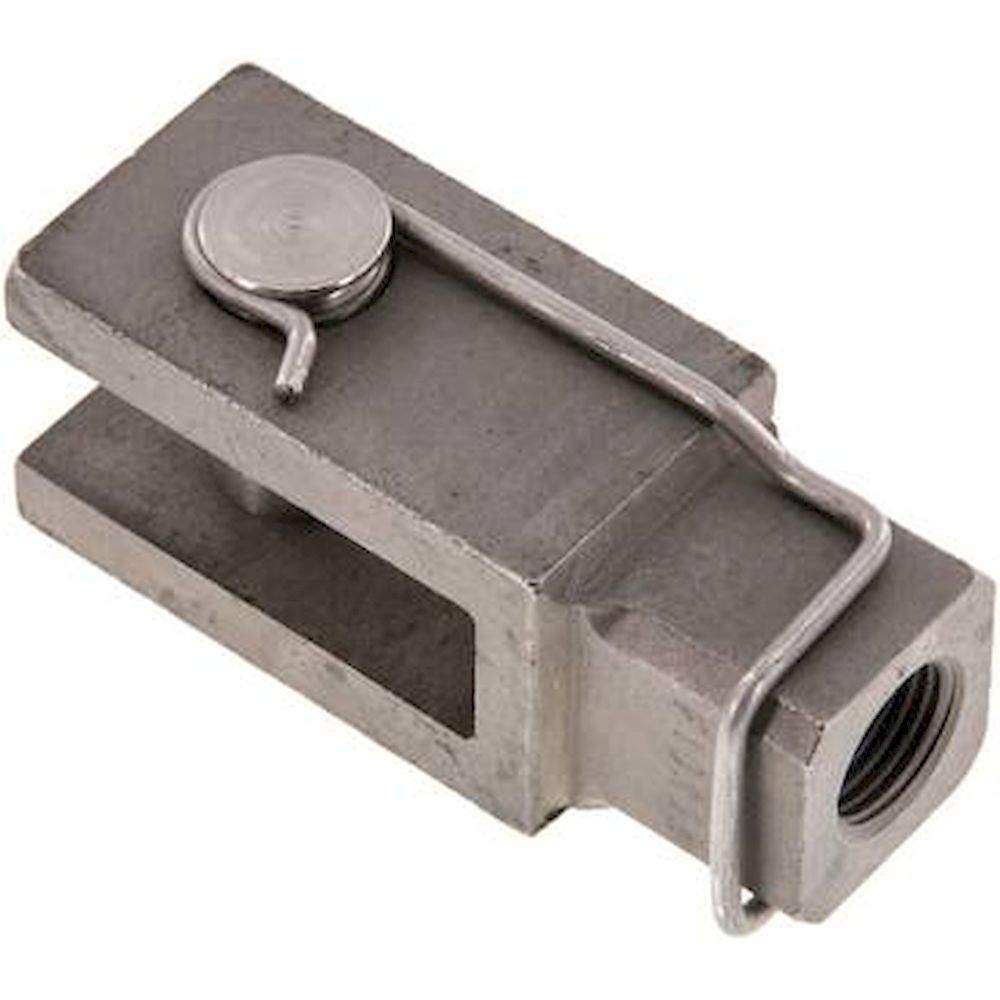

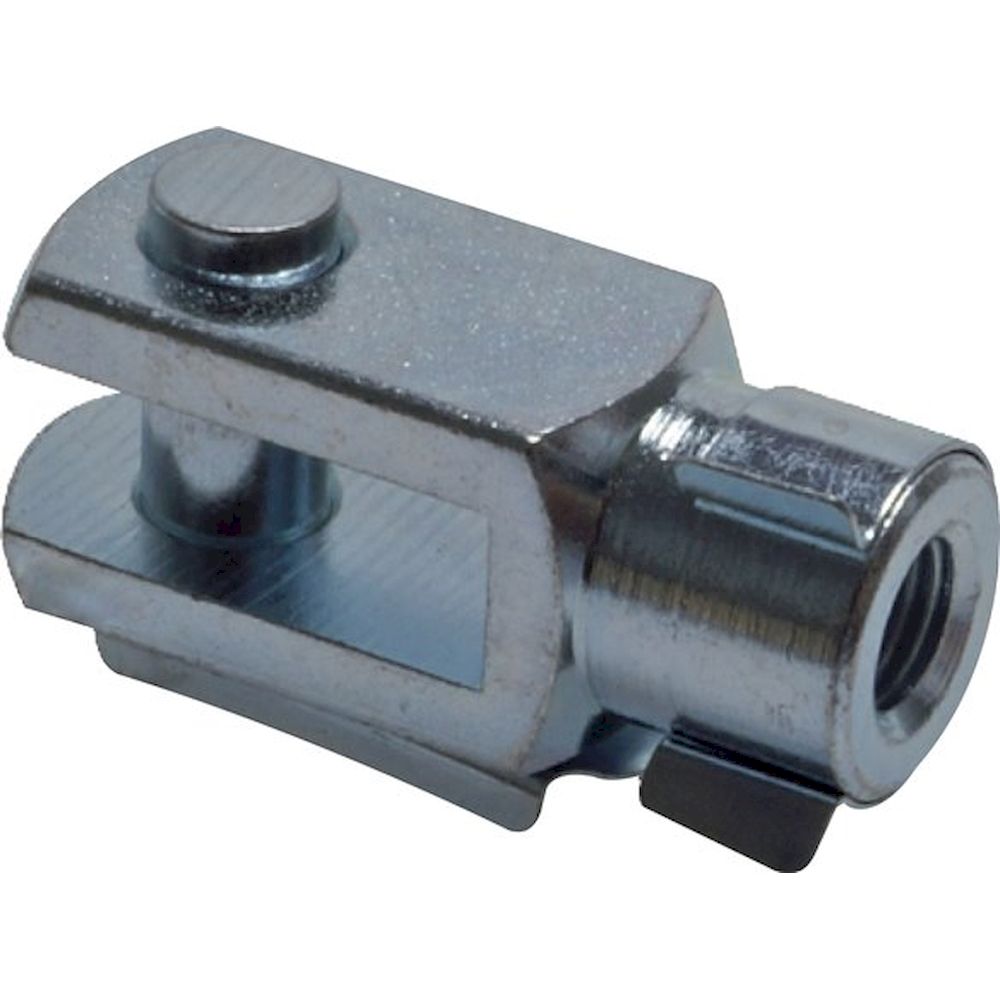

Befestigungsmaterial

Pneumatikzylinder

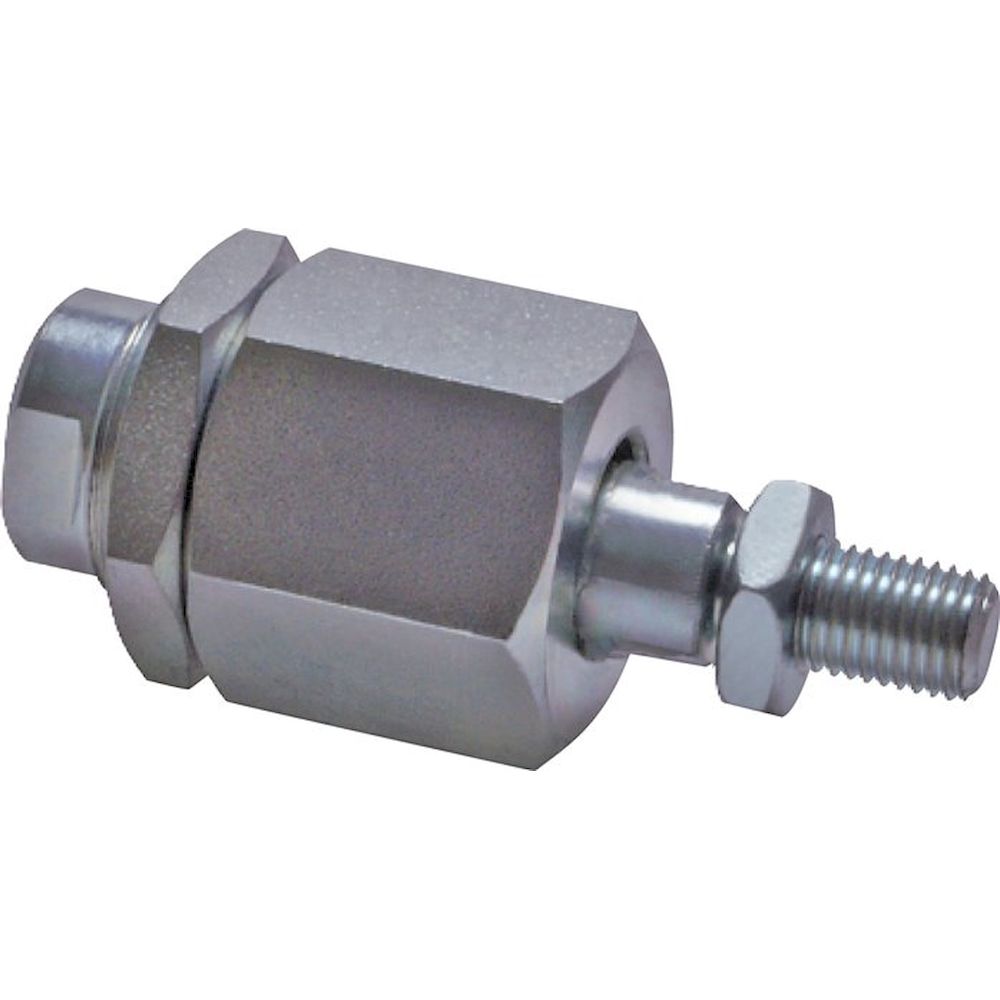

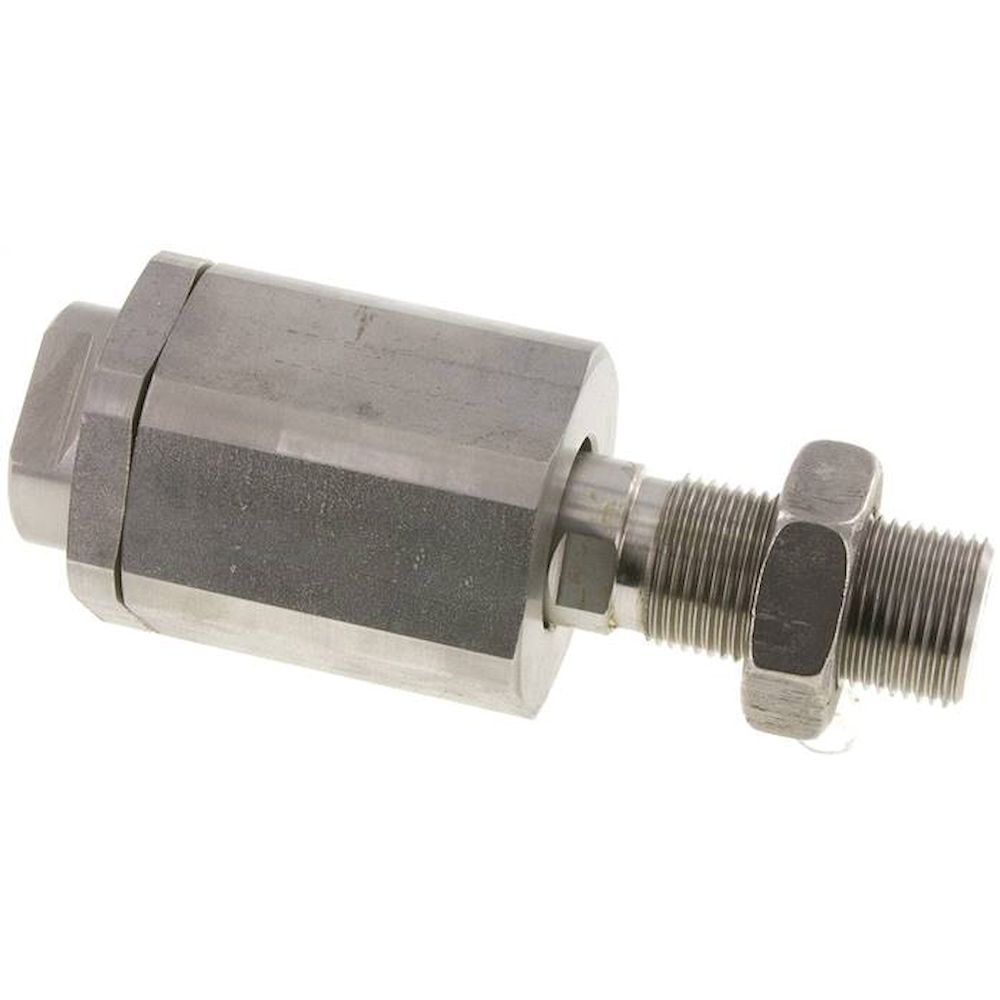

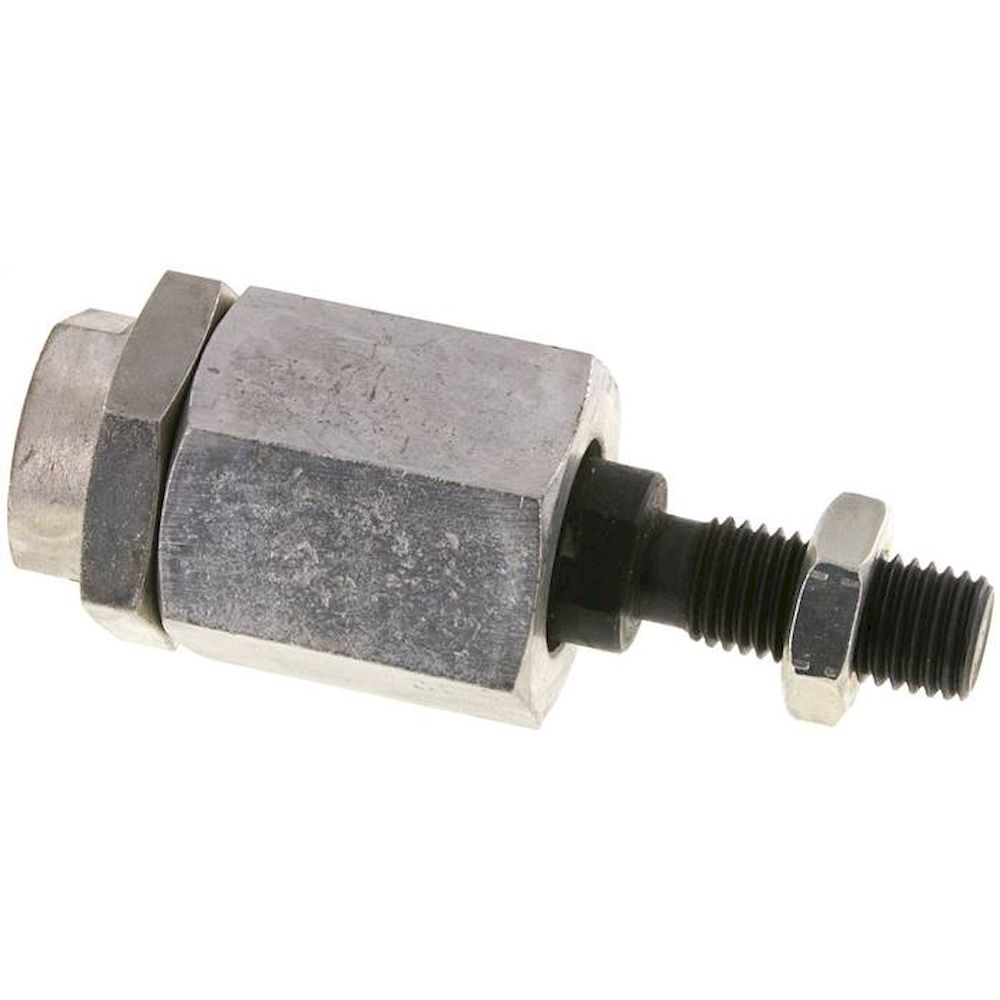

Das Befestigungsmaterial für Pneumatikzylinder umfasst Flexokupplungen (FK) und Flexokupplungen mit Befestigungsplatte (FKB) für die Verbindung der Kolbenstange mit dem Antriebselement. Flexokupplungen gleichen geringe Fluchtungsfehler zwischen Kolbenstange und Gegenpart aus und schützen so Dichtungen und Führungen vor Querkraftbelastung. Lieferbar sind Stahl-verzinkt- und Edelstahl-Ausführungen (1.4305, 1.4301) in Gewindegrößen von M 4 bis M 36x2, was Zylindergrößen von 8/10 mm bis 160/200 mm abdeckt.

TypGewindeZylinderkolbenWerkstoff
FK 8/10 / FK 8/10 ESM 48-10 mmStahl vzk. / 1.4305
FK 12/16 / FK 12/16 ESM 612-16 mmStahl vzk. / 1.4305
FK 20 / FK 20 ESM 820 mmStahl vzk. / 1.4305
FK 25/32 / FK 25/32 ESM 10x1,2525-32 mmStahl vzk. / 1.4305

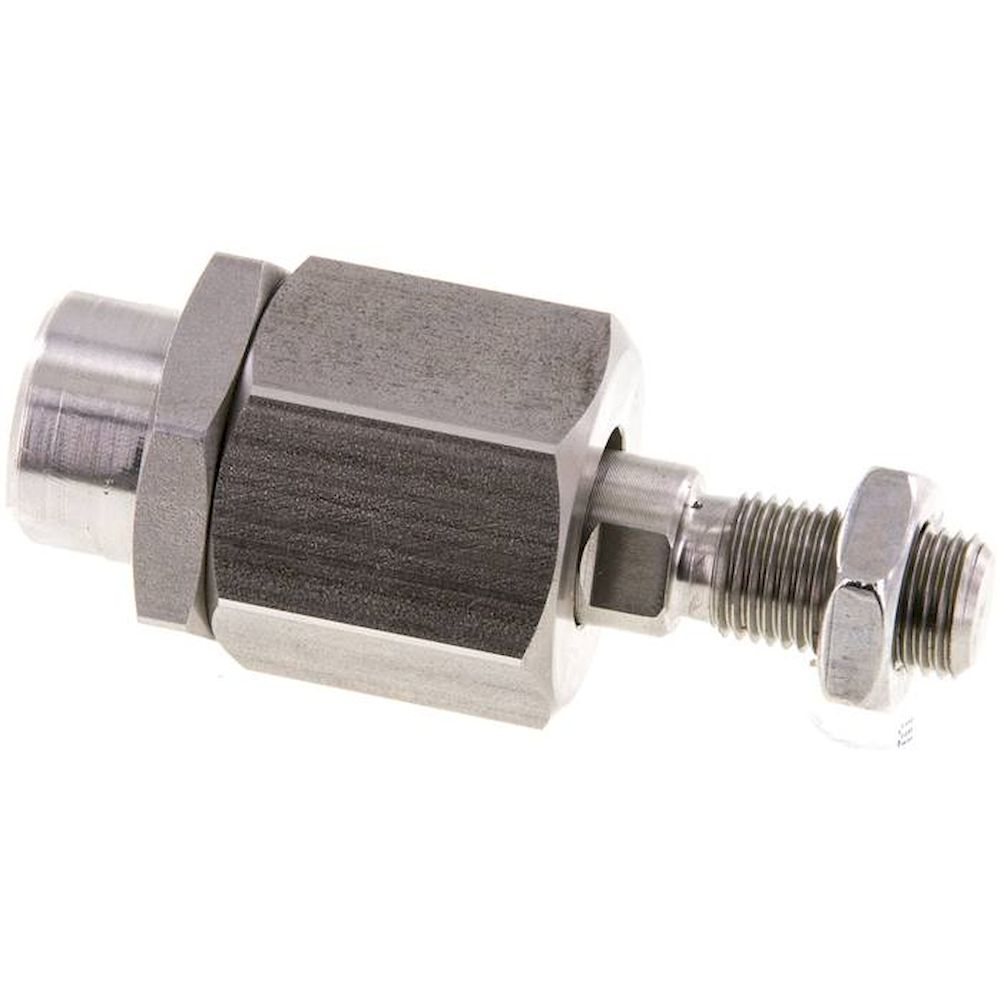

FK 40 / FK 40 ESM 12x1,2540 mmStahl vzk. / 1.4305
FK 50/63 / FK 50/63 ESM 16x1,550-63 mmStahl vzk. / 1.4305

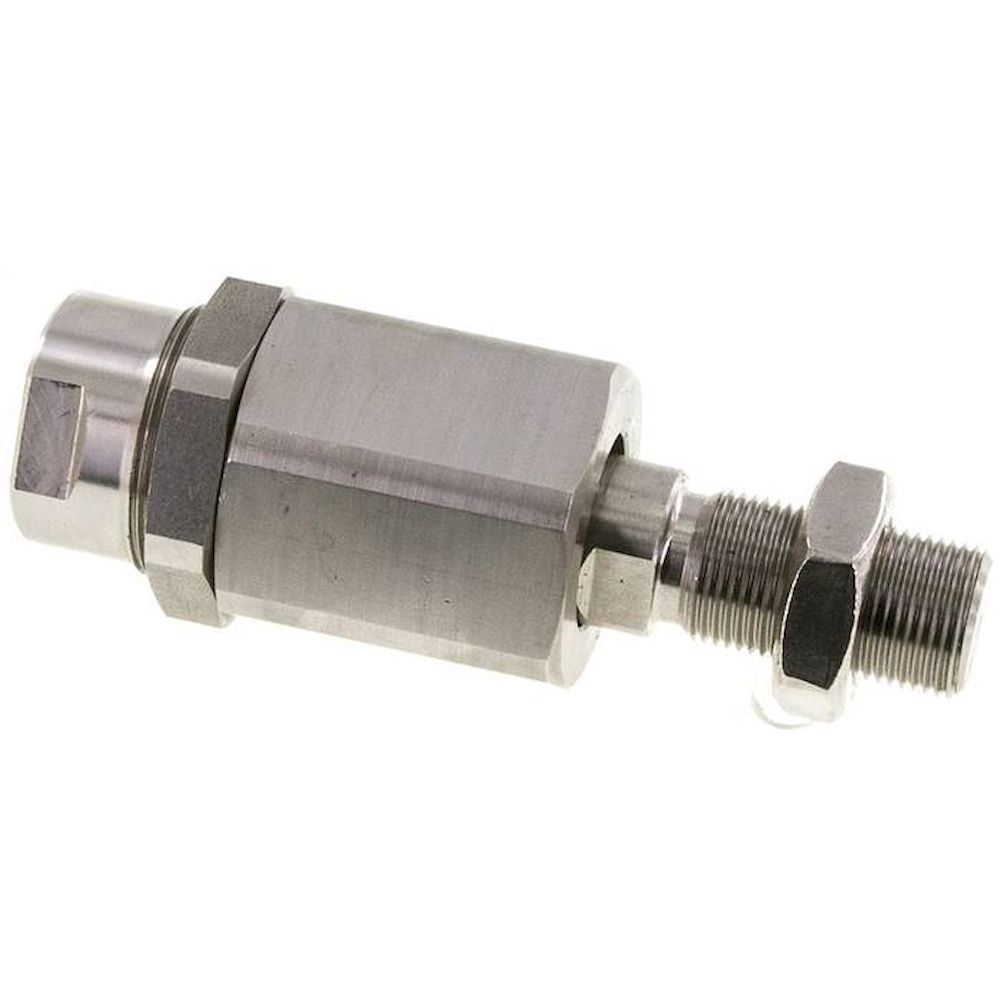

FK 80/100 / FK 80/100 ESM 20x1,580-100 mmStahl vzk. / 1.4305
FK 125 / FK 125 ESM 27x2125 mmStahl vzk. / 1.4305
FK 160/200 / FK 160/200 ESM 36x2160-200 mmStahl vzk. / 1.4305

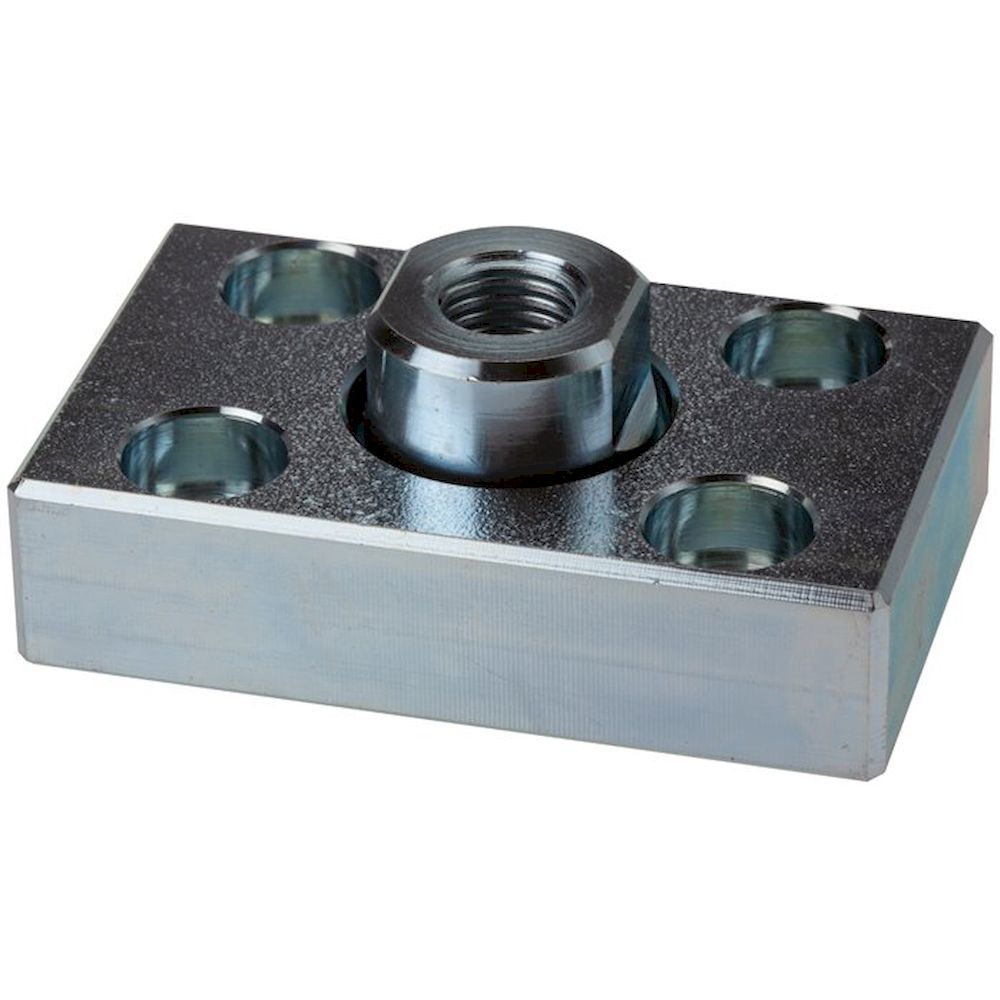

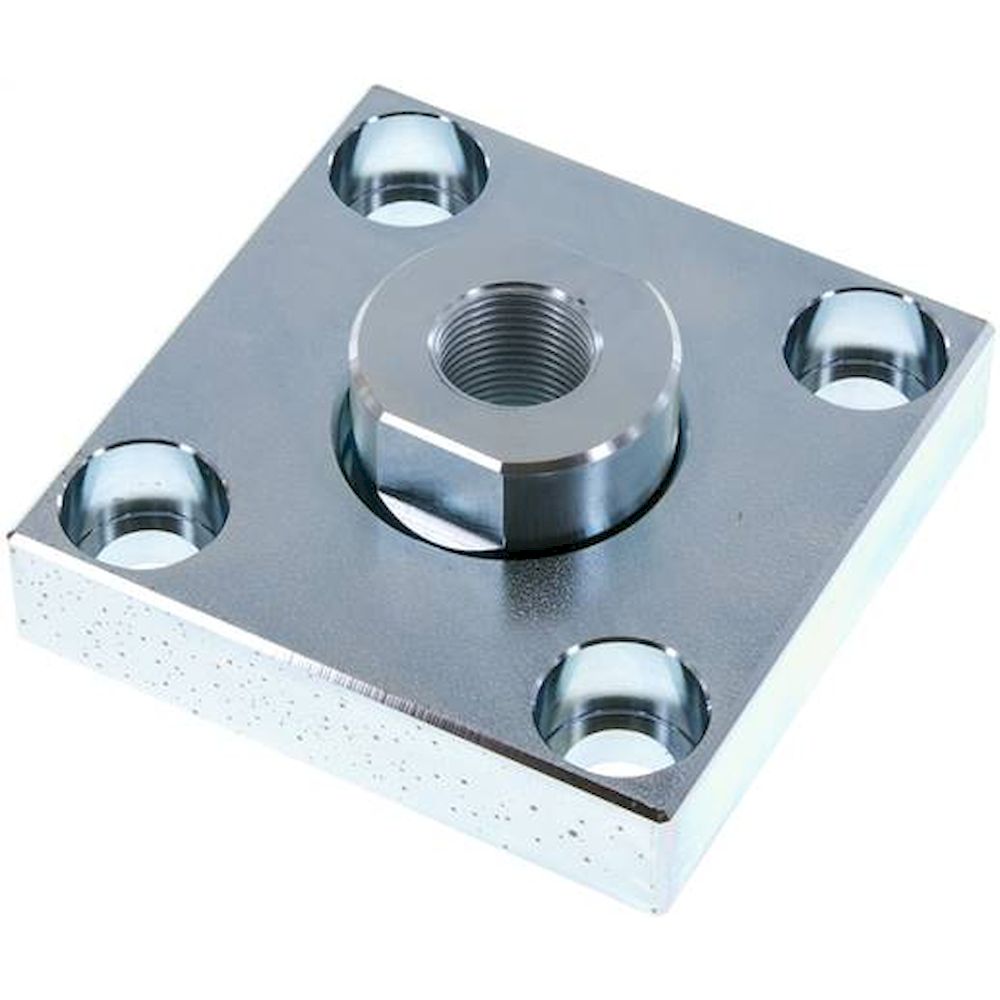

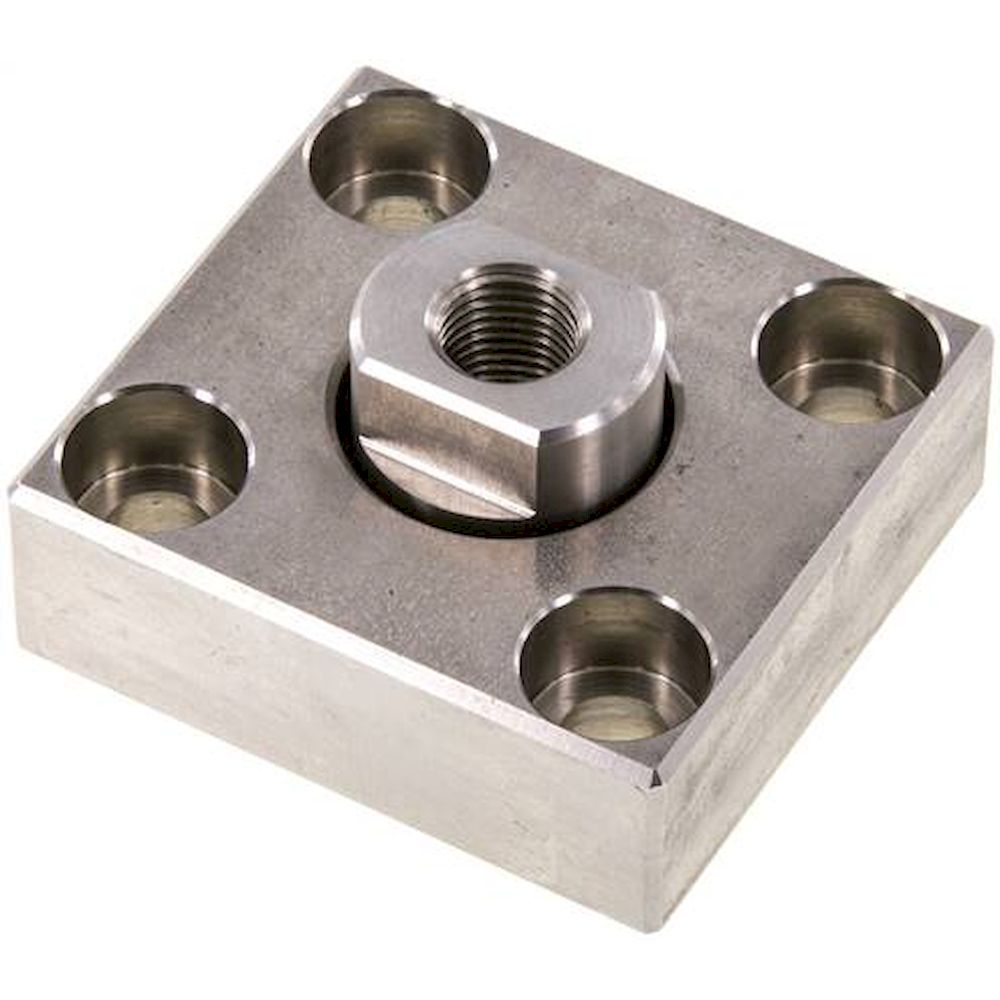

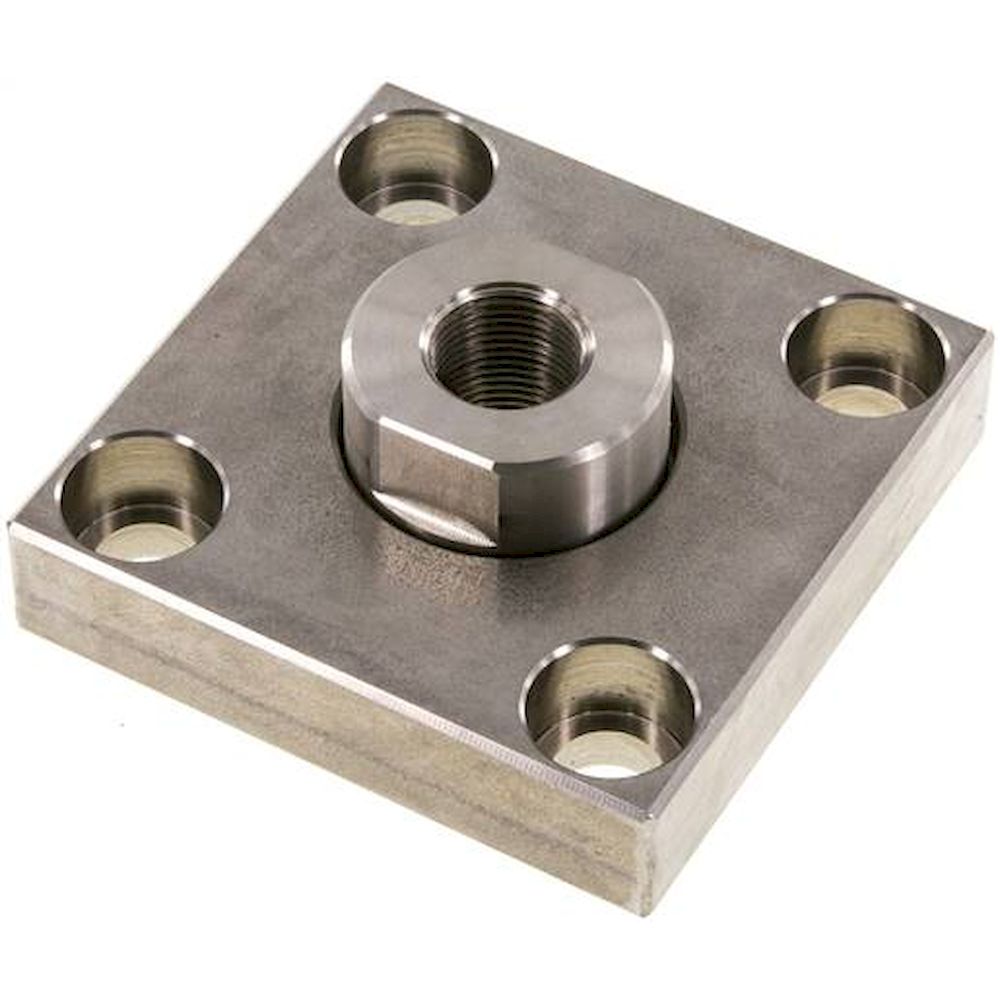

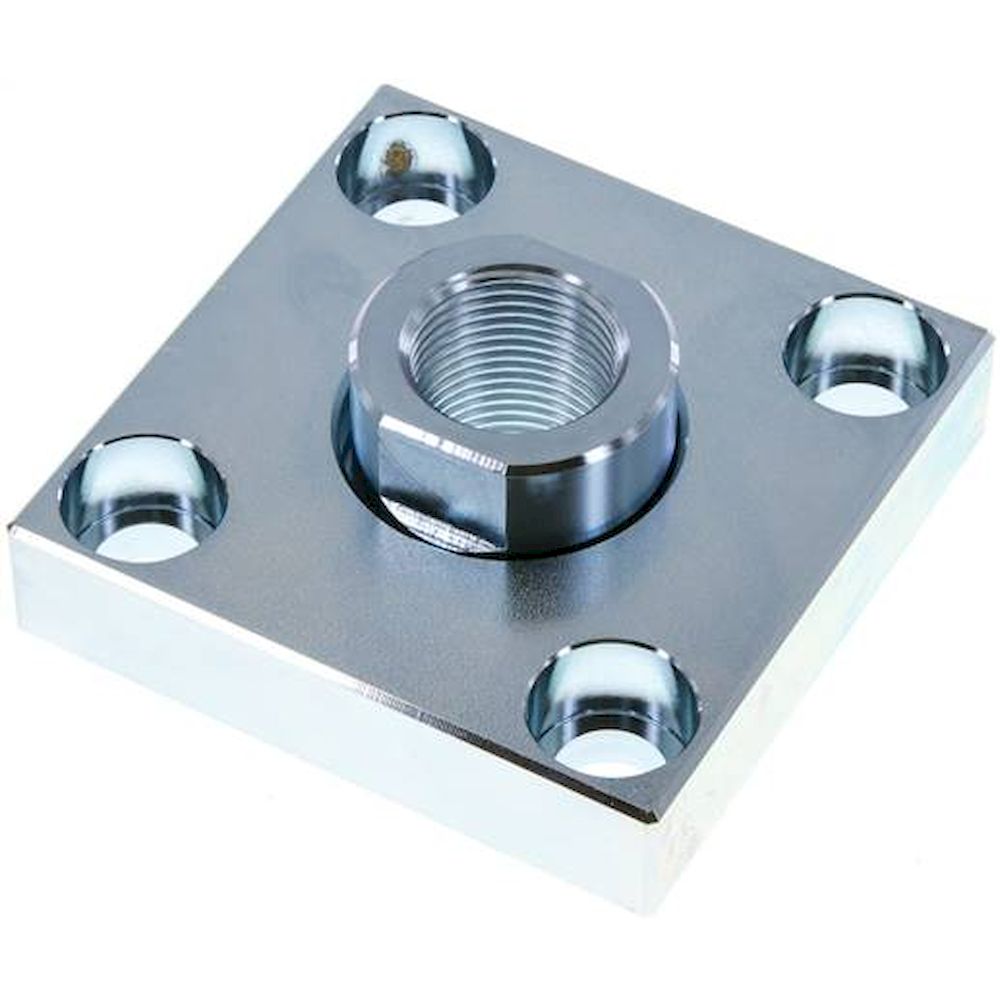

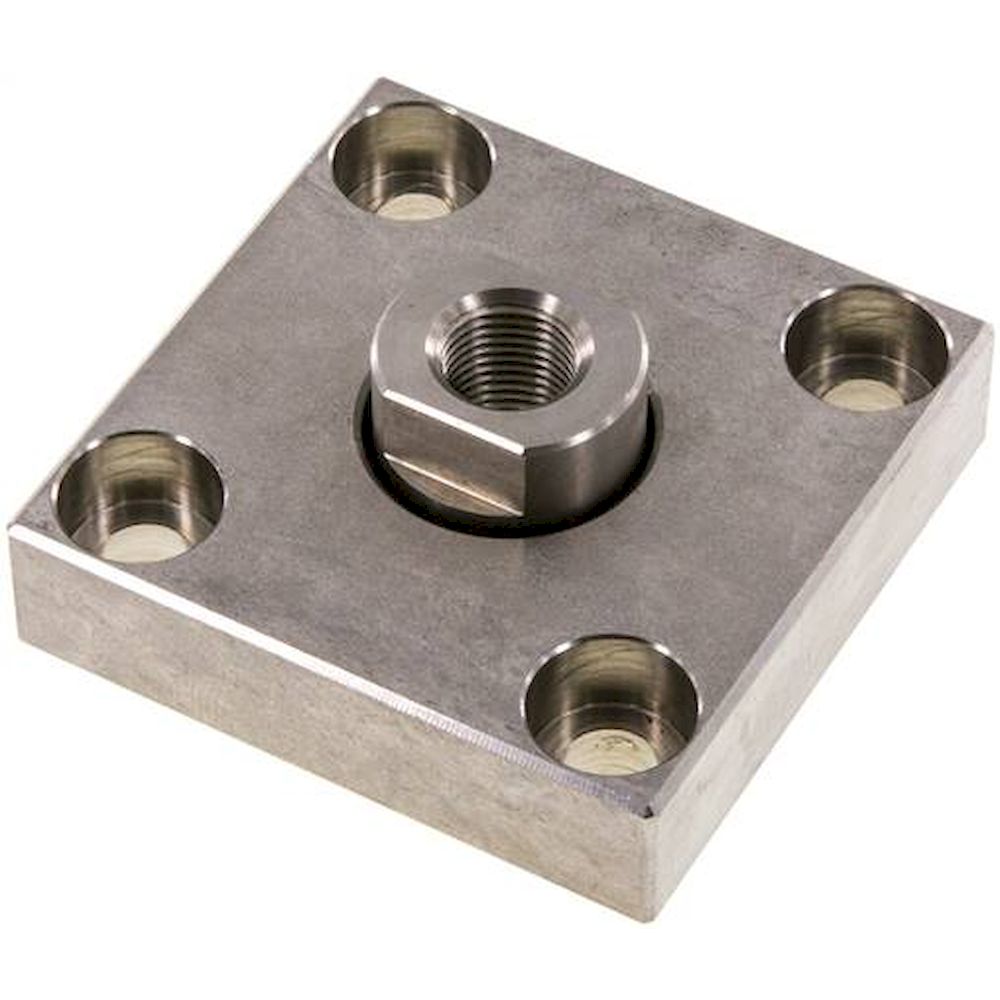

Die Flexokupplung wird nach dem Gewinde der Kolbenstange des eingesetzten Zylinders ausgewählt. Die Standard-Ausführungen aus Stahl verzinkt sind für trockene und ölhaltige Produktionsumgebungen geeignet. Für Lebensmittel-, Pharma- oder Außenanwendungen empfehlen sich die Edelstahl-Varianten (ES, Werkstoff 1.4305 oder 1.4301). Flexokupplungen mit Befestigungsplatte (FKB) bieten zusätzlich eine definierte Anlagefläche und erleichtern die Montage an Führungen oder Schlitten.

Typische Einsatzbereiche: Verbindung von Zylinderkolbenstangen mit Linearführungen, Ventilbetätigung, Spann- und Greifvorrichtungen sowie überall dort, wo Achsversatz zwischen Antrieb und Last die Lebensdauer von Zylinderabdichtungen reduzieren würde.

Leider können wir keine passenden Produkte zu ihrer Auswahl finden.
Was ist Befestigungsmaterial für Pneumatikzylinder und in welchen Industriezweigen wird es eingesetzt?
Befestigungsmaterial für Pneumatikzylinder umfasst Flexokupplungen, Schwenkköpfe und Montagejoche, die zur mechanischen Verbindung und beweglichen Lagerung von Pneumatikzylindern in Automatisierungsanlagen dienen. Diese Komponenten ermöglichen Winkelbewegungen und kompensieren Montageungenauigkeiten bei Betriebsdrücken bis 16 bar. Haupteinsatzgebiete sind Automobilindustrie, Verpackungstechnik, Handhabungssysteme und Maschinenbau, wo präzise lineare und schwenkbare Bewegungen für Greifer, Heber und Positioniereinheiten erforderlich sind.
Welche technischen Kriterien sind bei der Auswahl von Flexokupplungen und Schwenkköpfen entscheidend?
Die Auswahl erfolgt primär nach Zylinderbohrung und Gewindeanschluss, wobei M 10x1,25 für 25/32mm Zylinder bis M 48x2 für 320mm Zylinder verfügbar sind. Materialwahl zwischen verzinktem Stahl für Standardanwendungen und Edelstahl 1.4301/1.4305 für korrosionsbeständige Umgebungen bestimmt die Lebensdauer. Die zulässige Radialkraft und der Schwenkwinkel müssen zur Anwendung passen, typischerweise ±30° bei Flexokupplungen. Zusätzlich sind Einbaulänge und Anschraubmaße für die Integration in bestehende Maschinenstrukturen zu berücksichtigen.
Welche DIN- und ISO-Normen gelten für Pneumatikzylinder-Befestigungselemente?
Pneumatikzylinder-Befestigungsmaterial unterliegt den Normen DIN ISO 6432 für Kompaktzylinder, ISO 15552 für Profilzylinder und DIN EN 983 für Sicherheitsanforderungen. Die verwendeten Edelstahlqualitäten 1.4301 und 1.4305 entsprechen EN 10088-1 für nichtrostende Stähle. Gewindeanschlüsse folgen DIN 13-1 für metrische ISO-Gewinde, während die Oberflächenbehandlung verzinkter Komponenten nach DIN EN ISO 4042 ausgeführt wird. Bei druckführenden Anwendungen sind zusätzlich die Maschinenrichtlinie 2006/42/EG und bei explosionsgefährdeten Bereichen ATEX-Richtlinien zu beachten.
Worin unterscheiden sich Flexokupplungen FK, FKB und Schwenkköpfe SGS in der Anwendung?

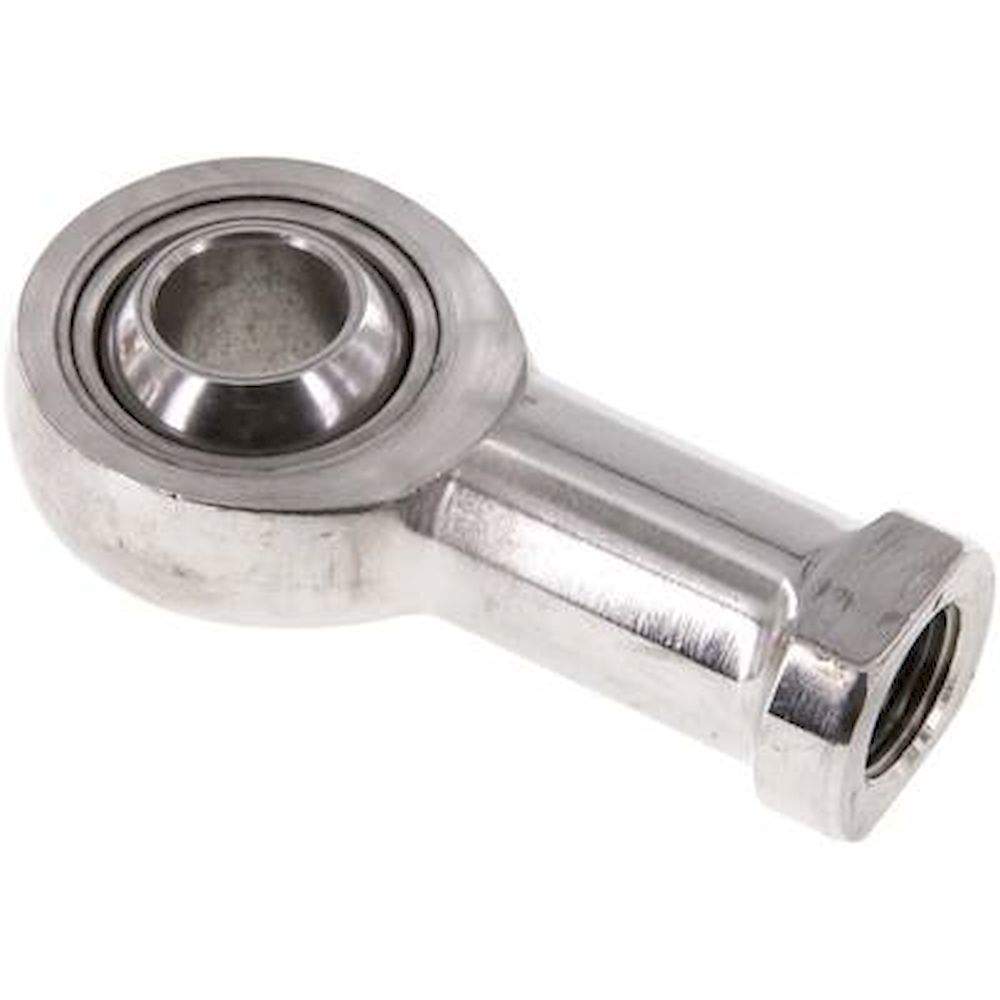

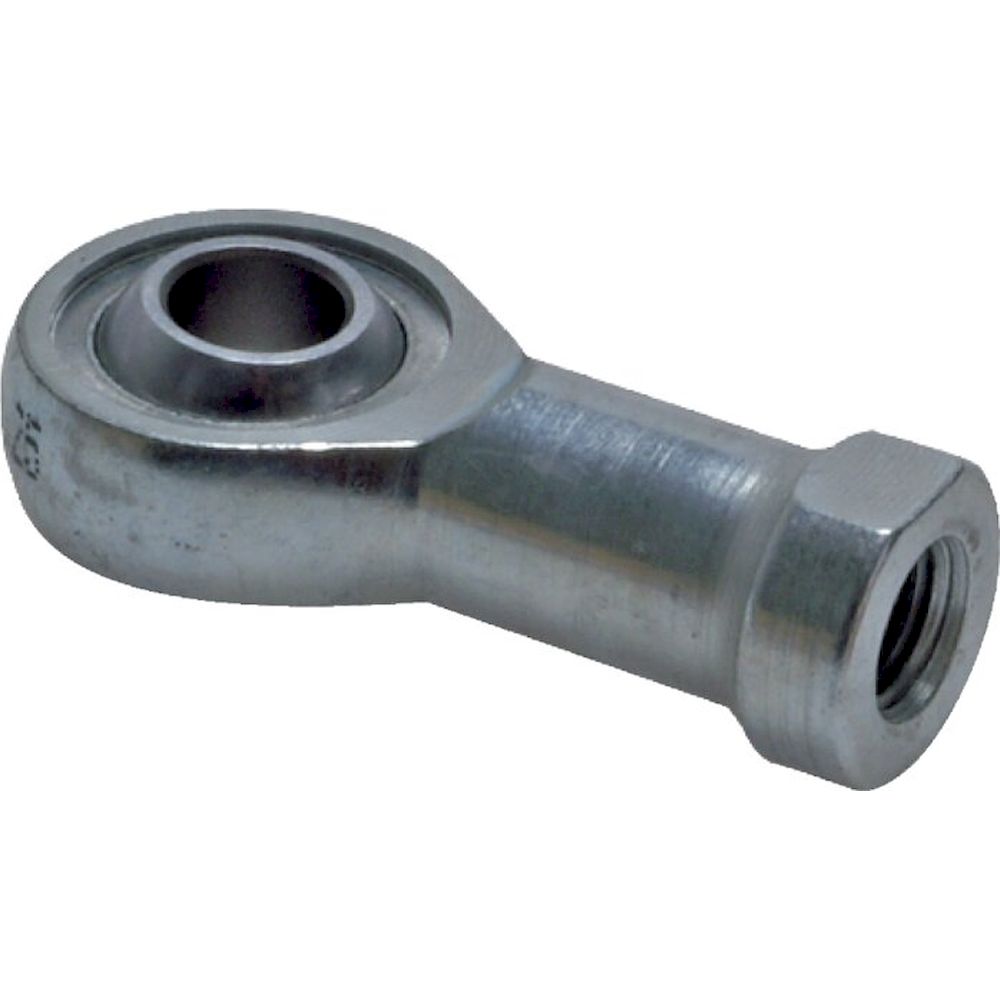

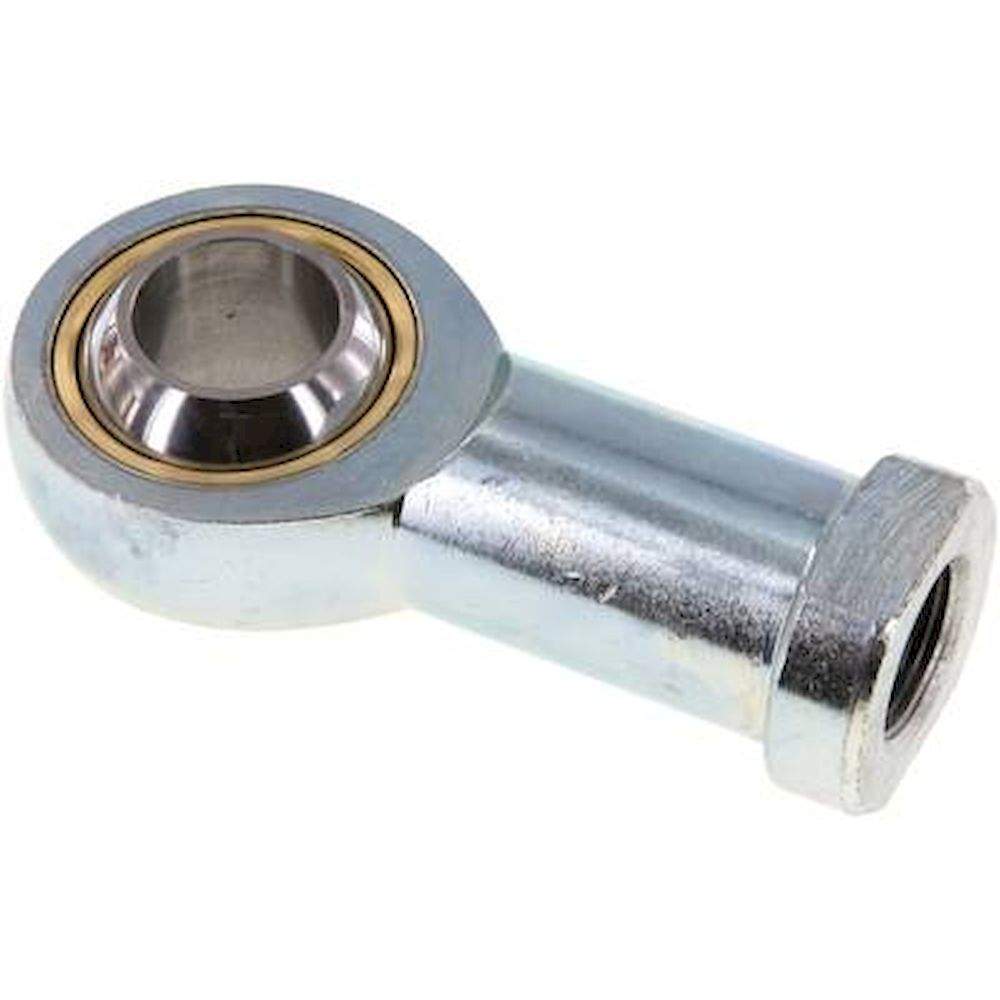

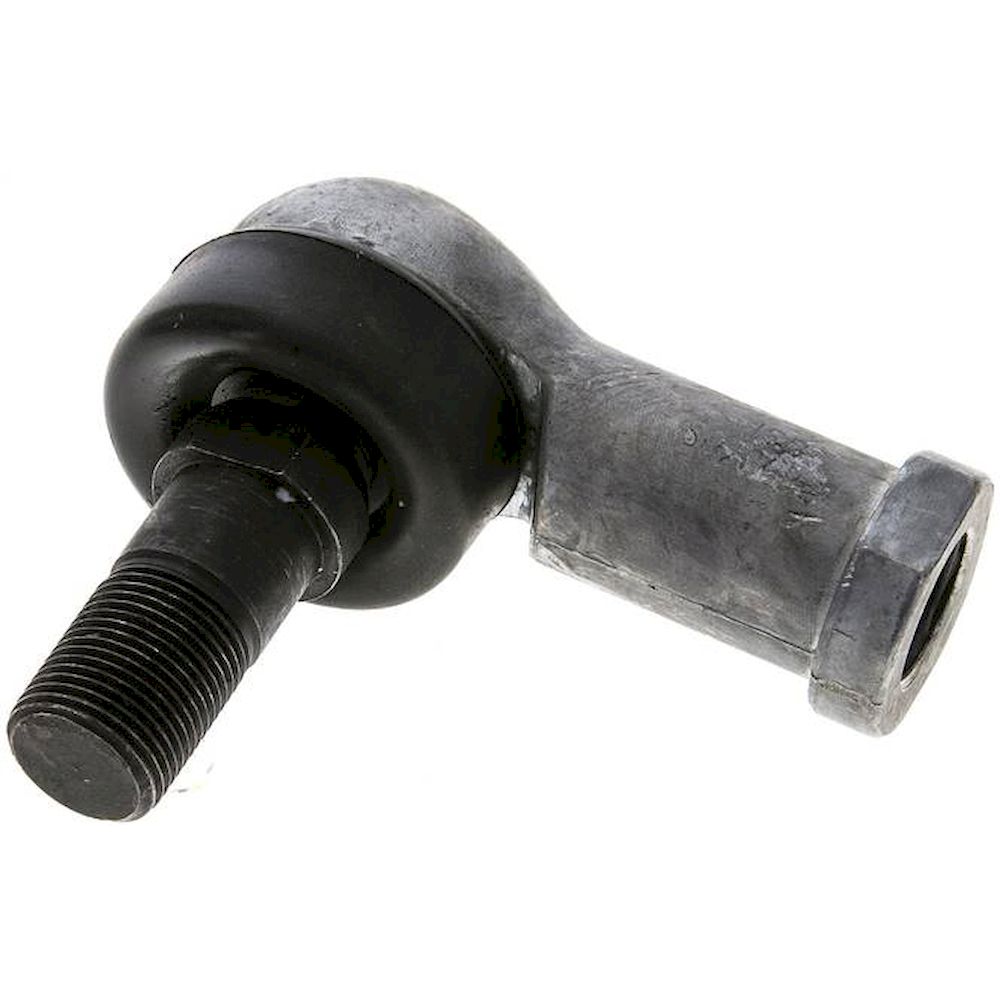

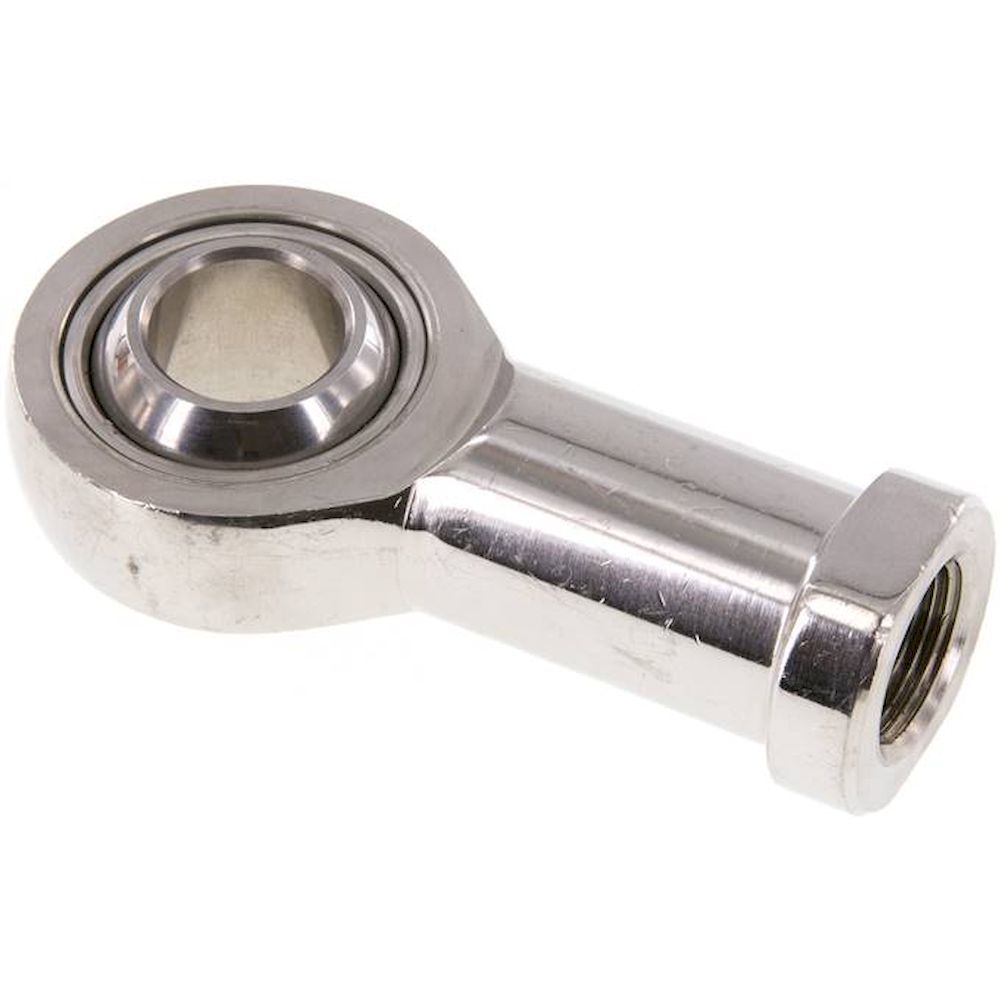

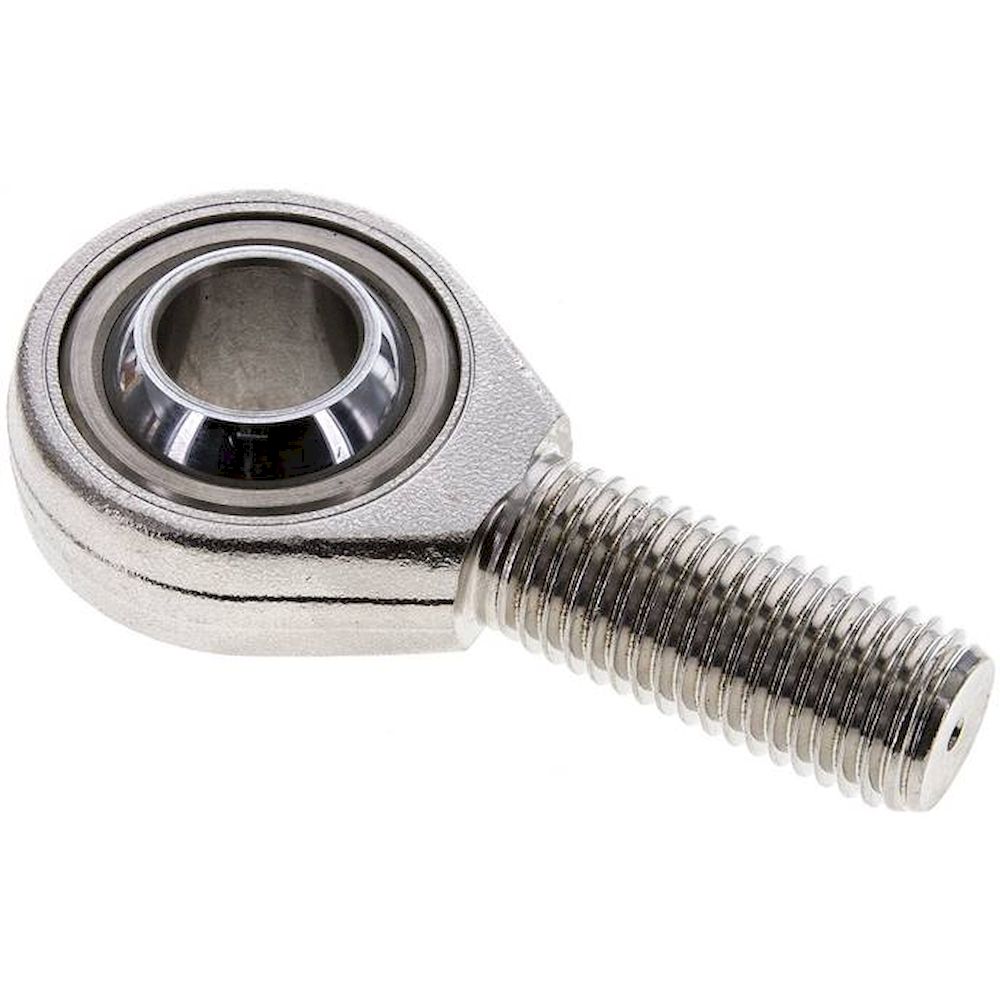

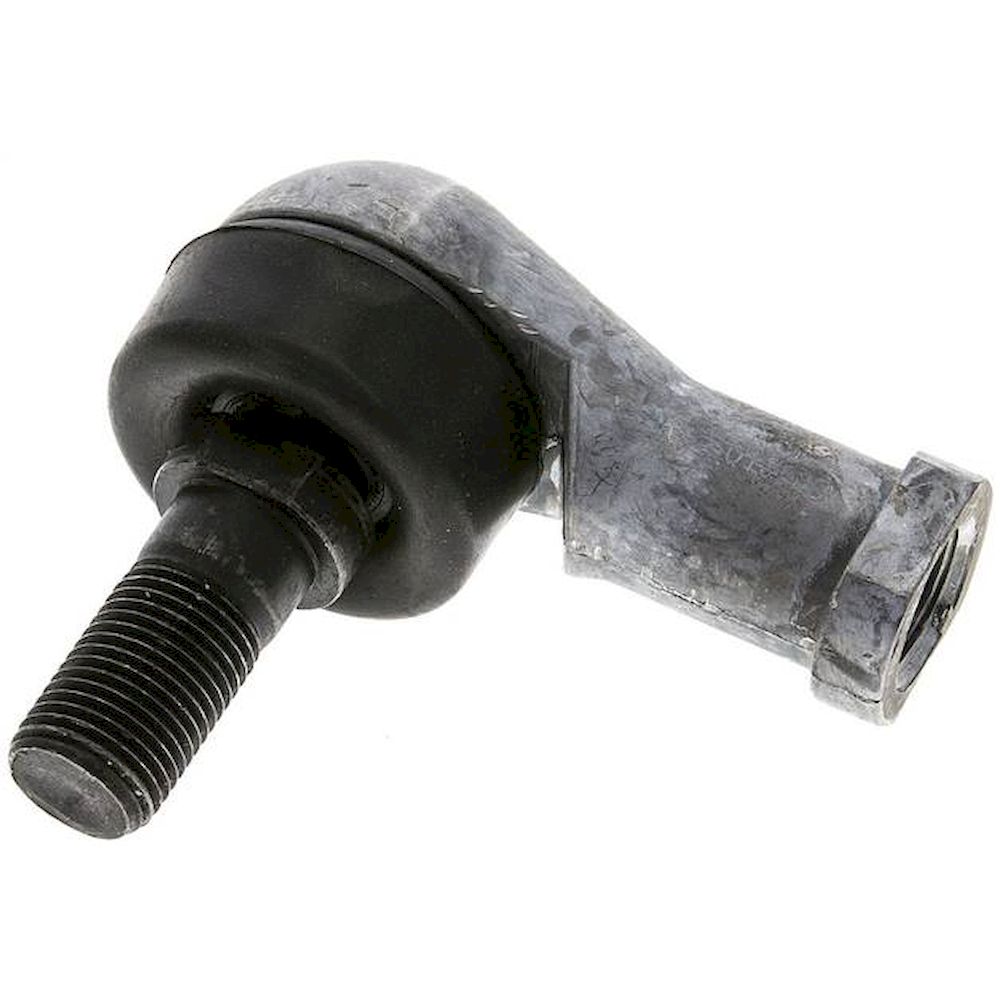

Flexokupplungen FK ermöglichen reine Gelenkbewegungen zwischen Zylinder und Lastanschluss ohne Montageplatte, während FKB-Ausführungen eine integrierte Montageplatte für Direktmontage an Maschinenteile besitzen. Schwenkköpfe SGS bieten höhere Traglasten und werden für schwere Anwendungen mit Radialkräften über 500 N eingesetzt. Edelstahlvarianten (ES) der FK- und FKB-Serie verwenden 1.4305 Federstahl für erhöhte Korrosionsbeständigkeit, während SGS-Schwenkköpfe in verzinkter Ausführung für Standardumgebungen optimiert sind. Die Gewindegrößen reichen von M 10x1,25 bis M 48x2 entsprechend der Zylinderbohrung.
Welche Installationsanforderungen gelten für die Montage von Pneumatikzylinder-Befestigungselementen?
Die Installation erfordert ein anzugsdrehmomentgerechtes Anziehen der Gewindeverbindungen nach DIN EN ISO 4762, wobei bei M 36x2 Gewinden 180-220 Nm und bei M 48x2 bis 350 Nm aufgebracht werden. Flexokupplungen müssen mit mindestens 0,5 mm radialer Bewegungsfreiheit montiert werden, um Verspannungen zu vermeiden. Der Pneumatikanschluss erfolgt über G 1/8 bis G 1/2 Gewinde nach ISO 228-1 mit PTFE-Dichtband oder O-Ring-Verschraubungen. Bei der Systemintegration ist auf ausreichende Knicklänge der Pneumatikschläuche und Schutz vor mechanischen Belastungen durch Schleppketten oder Kabelkanäle zu achten.
Welche Schutzart und Betriebsparameter gelten für Pneumatikzylinder-Befestigungsmaterial?
Pneumatikzylinder-Befestigungselemente erreichen Schutzart IP 54 nach DIN EN 60529 und sind für Betriebstemperaturen von -20°C bis +80°C ausgelegt, bei Edelstahlausführungen bis +150°C. Der maximale Betriebsdruck beträgt 16 bar für Standardanwendungen, bei verstärkten Ausführungen bis 25 bar. Verzinkte Stahlkomponenten bieten Korrosionsschutz nach 480 Stunden Salzsprühtest gemäß DIN EN ISO 9227, während Edelstahl 1.4301/1.4305 in chemisch aggressiven Medien bis pH 12 einsetzbar ist. Die zulässige Radialkraft liegt je nach Baugröße zwischen 250 N bei M 10 Gewinde und 2500 N bei M 48 Anschluss.
Welche Wartungsintervalle und Inspektionsanforderungen gelten für Pneumatikzylinder-Befestigungen?
Pneumatikzylinder-Befestigungselemente erfordern vierteljährliche Sichtprüfung auf Rissbildung, Verschleiß und ordnungsgemäße Gewindeverbindungen nach DGUV Regel 100-500. Die Schmierung der Gelenkverbindungen erfolgt alle 50.000 Betriebszyklen mit lithiumbasiertem Mehrzweckfett nach DIN 51825 KP2K-20. Jährlich sind Anzugsdrehmomente zu überprüfen und bei Abweichungen über 15% nachzuziehen. Flexokupplungen aus Edelstahl 1.4305 erreichen Lebensdauern von 2 Millionen Zyklen bei bestimmungsgemäßem Gebrauch, während verzinkte Ausführungen nach 1 Million Zyklen oder 5 Jahren Betriebszeit zu erneuern sind.
Wie erfolgt die richtige Dimensionierung von Befestigungselementen für verschiedene Zylindergrößen?
Die Dimensionierung erfolgt nach Zylinderbohrung und erforderlicher Haltekraft, wobei 25/32mm Zylinder M 10x1,25 Gewinde (FKB 25/32 ES), 50/63mm Zylinder M 16x1,5 Gewinde und 160/200mm Zylinder M 36x2 Gewinde verwenden. Bei Seitenkräften über 40% der Kolbenkraft sind verstärkte Ausführungen oder Schwenkköpfe SGS erforderlich. Die Berechnung der Radialkraft erfolgt nach Formel Fr = F × sin(α) × L/d, wobei α der Auslenkwinkel, L die Einbaulänge und d der Hebeldurchmesser ist. Für dynamische Anwendungen über 60 Zyklen/min sind gedämpfte Ausführungen und schwingungsarme Materialien wie 1.4305 Federstahl zu wählen.
