RWA-Zylinder

Pneumatikzylinder

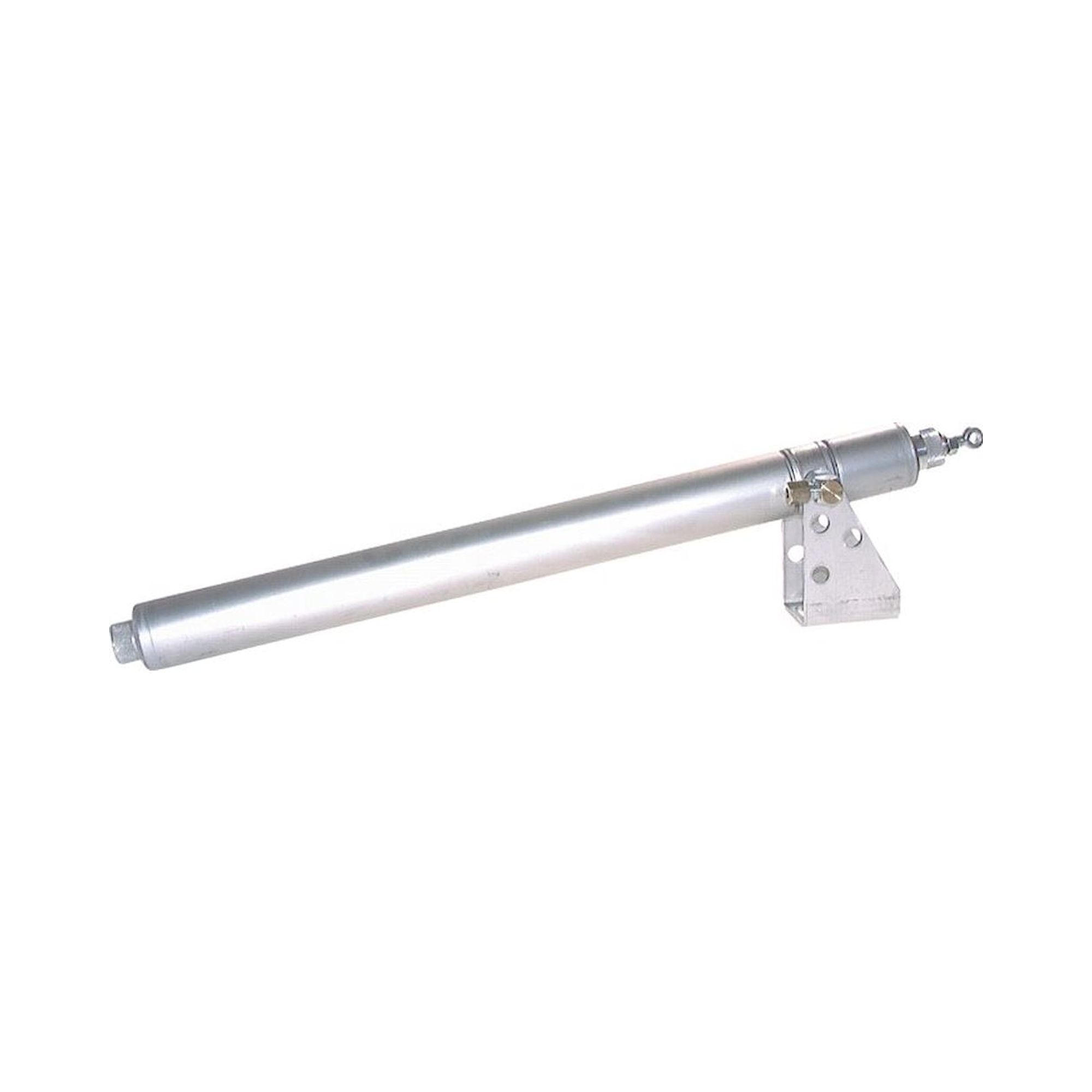

RWA-Zylinder steuern Rauch- und Wärmeabzugsanlagen (RWA) in Industriehallen, Treppenhäusern und öffentlichen Gebäuden. Der ZDRA 6/800 ist ein doppeltwirkender Pneumatikzylinder mit 800 mm Hub, der speziell für den Antrieb von Lichtkuppeln und RWA-Klappen ausgelegt ist. Zur kompletten Montage gehören Schwenkbefestigung ZDRA 6/SWB mit zwei Verschraubungen sowie das Schwenklager ZDRA SLK für gelenkige Wandbefestigung.

⚙ Doppeltwirkend, 800 mm Hub - ZDRA 6/800, kraftschlüssige Betätigung von RWA-Lichtkuppeln in beiden Richtungen
✓ Komplettes Befestigungssystem - Schwenkbefestigung ZDRA 6/SWB und Schwenklager ZDRA SLK für spielfreie Anlenkung
⚡ Pneumatischer Antrieb - direkter Druckluftbetrieb, keine Elektronik im Zylinder, hohe Ausfallsicherheit
🛡 Einsatz in RWA-Anlagen - ausgelegt für den Notfallbetrieb gemäß den Anforderungen an Entrauchungsanlagen

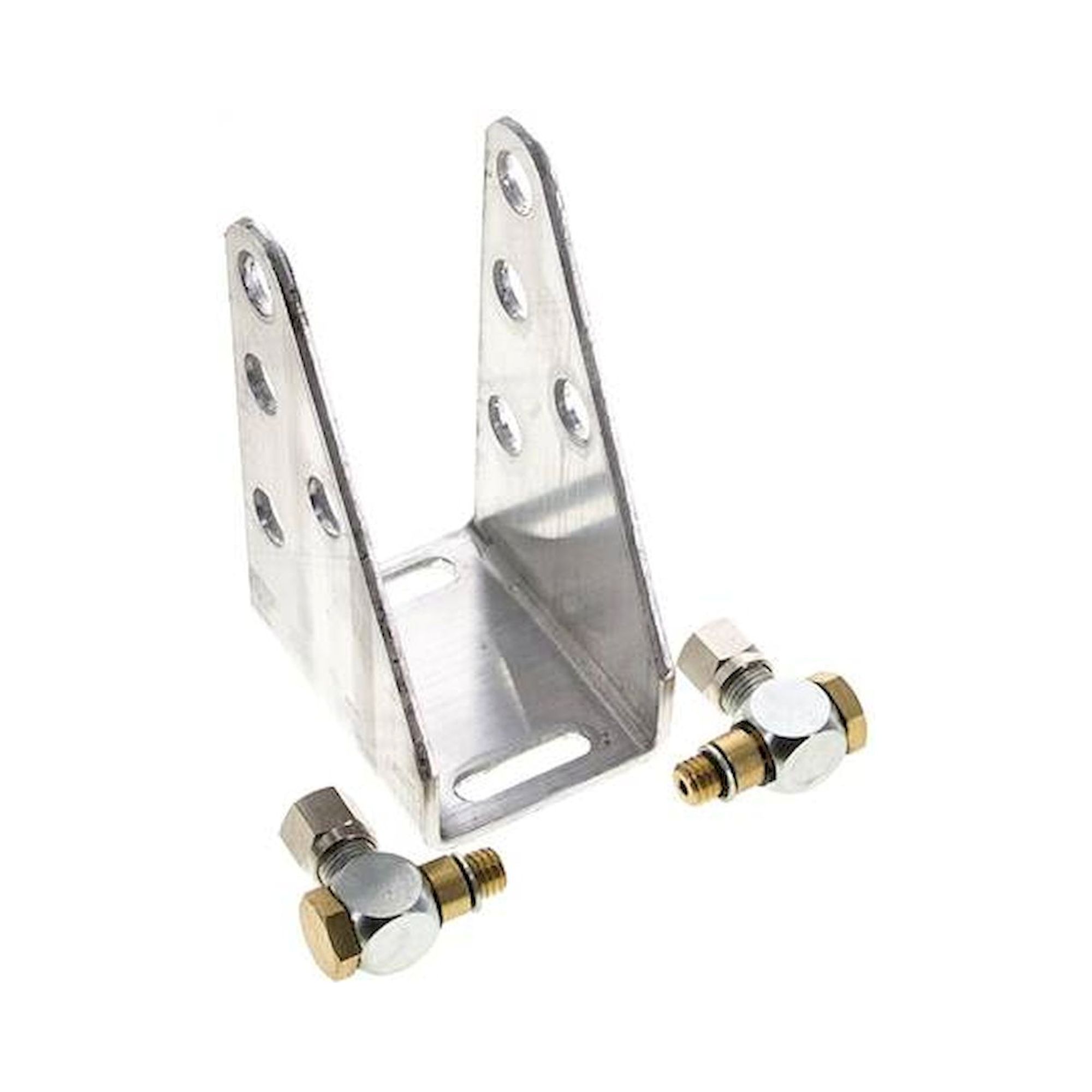

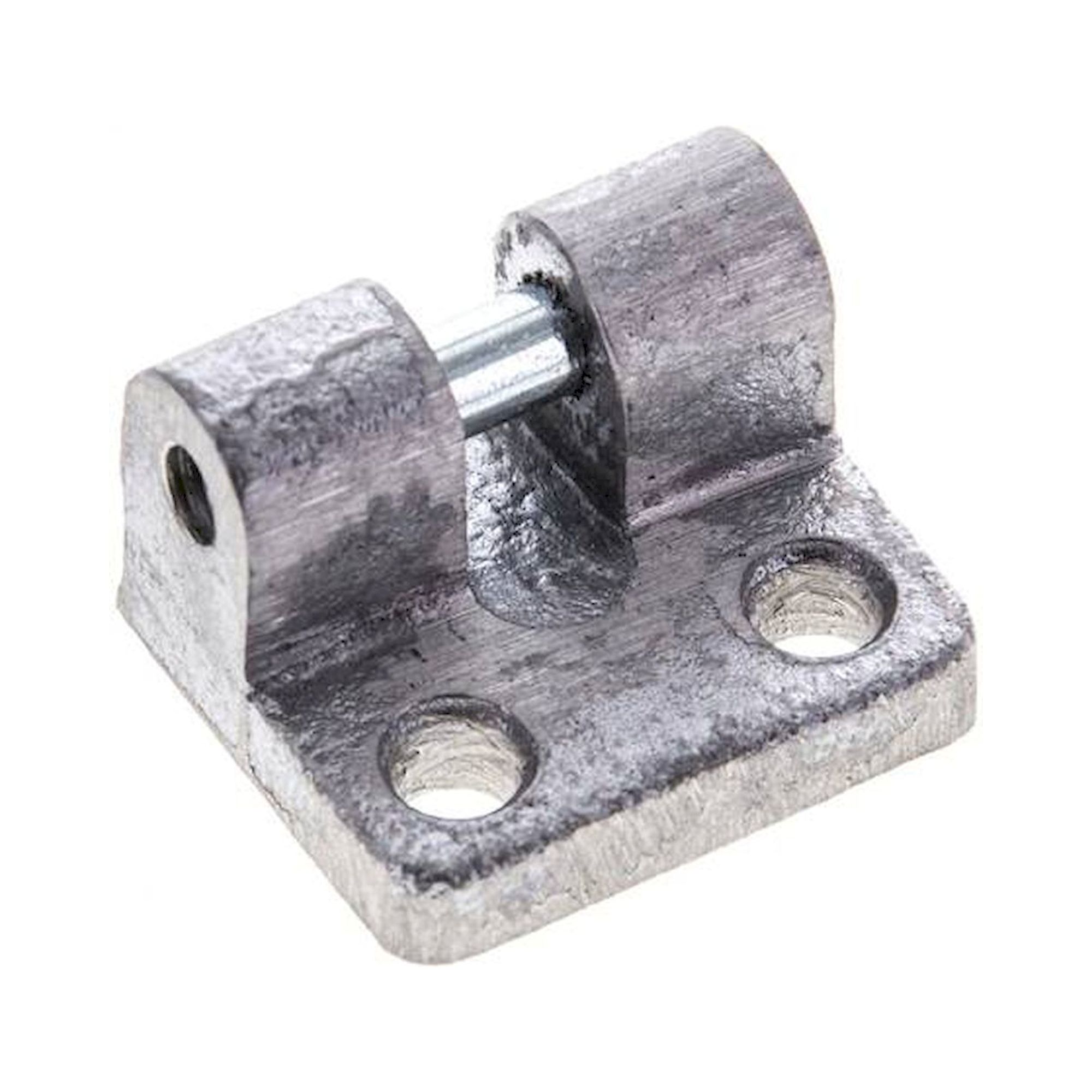

Für die Montage eines RWA-Zylinders sind neben dem Zylinder selbst (ZDRA 6/800) zwei Befestigungskomponenten erforderlich: Die Schwenkbefestigung ZDRA 6/SWB verbindet den Zylinder mit der Kuppelrahmenkonstruktion und kompensiert Winkelfehler durch zwei Verschraubungspunkte. Das Schwenklager ZDRA SLK nimmt den gegenüberliegenden Befestigungspunkt auf und erlaubt die freie Schwenkbewegung während des Öffnens. Alle drei Komponenten bilden ein aufeinander abgestimmtes Montagesystem.

Typische Einsatzbereiche: Lichtkuppeln und RWA-Klappen in Industriehallen, Lagergebäuden und Produktionsstätten; Rauchabzugsöffnungen in Treppenhäusern und Atrien; pneumatisch gesteuerte Fassaden- und Dachöffnungen in öffentlichen Gebäuden; Nachrüstprojekte bei bestehenden RWA-Anlagen.

Leider können wir keine passenden Produkte zu ihrer Auswahl finden.
Was sind RWA-Zylinder und in welchen Industrien werden sie eingesetzt?
RWA-Zylinder sind pneumatische Linearantriebe, die speziell für Rauch- und Wärmeabzugsanlagen in Brandschutzsystemen entwickelt wurden. Diese doppeltwirkenden Zylinder öffnen und schließen automatisch Lichtkuppeln, Klappen und Fenster zur kontrollierten Rauchableitung bei Bränden. Haupteinsatzgebiete sind Industriehallen, Logistikzentren, Einkaufszentren und öffentliche Gebäude, wo nach DIN EN 12101-2 automatische Rauchabzugssysteme vorgeschrieben sind. Die Zylinder gewährleisten durch ihre pneumatische Betätigung auch bei Stromausfall eine zuverlässige Notfallöffnung der RWA-Anlagen.
Nach welchen technischen Kriterien wähle ich den passenden RWA-Zylinder aus?
Die Auswahl von RWA-Zylindern erfolgt primär nach dem erforderlichen Hub und der zu bewegenden Last der Lichtkuppel oder Klappe. Der ZDRA 6/800 bietet beispielsweise einen Hub von 800 mm für größere Öffnungsweiten, während die Kolbenstange dimensioniert werden muss nach der Kraft zum Öffnen gegen Windlast und Eigengewicht. Weitere Kriterien sind der Betriebsdruck zwischen 6 und 10 bar, die Anschlussgewinde M10x1 oder G1/8, sowie die Umgebungstemperatur von -20°C bis +80°C. Die Zylinderbohrung und Stangendurchmesser bestimmen die verfügbare Öffnungskraft bei gegebenem Systemdruck.
Welche Normen und Zertifizierungen gelten für RWA-Zylinder?
RWA-Zylinder müssen der DIN EN 12101-2 für natürliche Rauch- und Wärmeabzugsanlagen entsprechen, die Anforderungen an Betriebssicherheit und Zuverlässigkeit definiert. Die pneumatischen Komponenten unterliegen zusätzlich der DIN ISO 21287 für Fluidtechnik-Zylinder und der Druckgeräterichtlinie 2014/68/EU bei Betriebsdrücken über 0,5 bar. Für den Brandschutzbereich ist eine CE-Kennzeichnung nach Bauproduktenverordnung erforderlich, sowie oft eine Zulassung durch das Deutsche Institut für Bautechnik. Die Materialien müssen temperaturbeständig nach DIN 53505 sein und korrosionsbeständige Oberflächen aufweisen.
Was unterscheidet die verschiedenen RWA-Zylinder-Varianten voneinander?
Der ZDRA 6/800 ist ein doppeltwirkender Arbeitszylinder mit 800 mm Hub für die direkte Betätigung von Lichtkuppeln, während die ZDRA 6/SWB eine Schwenkbefestigung mit zwei Verschraubungen für die gelenkige Anbindung des Zylinders darstellt. Das ZDRA SLK Schwenklager ermöglicht eine drehbare Befestigung des Zylinderkopfes zur Kompensation von Winkelbewegungen während des Öffnungsvorgangs. Die verschiedenen Ausführungen unterscheiden sich in Hublänge, Befestigungsart und maximal übertragbarer Kraft, wobei alle für den Betriebsdruck von 6 bar ausgelegt sind. Kombiniert ergeben diese Komponenten ein vollständiges RWA-Antriebssystem.
Welche Installationsanforderungen gelten für RWA-Zylinder?
RWA-Zylinder erfordern einen Betriebsdruck von mindestens 6 bar und eine Druckluftqualität nach DIN ISO 8573-1 Klasse 7.4.4 mit Wassergehalt unter 500 mg/m³. Die pneumatischen Anschlüsse erfolgen über G1/8 oder M10x1 Gewinde mit entsprechenden Verschraubungen aus korrosionsbeständigem Material. Die mechanische Befestigung erfolgt mittels Schwenkbefestigungen oder Schwenklager zur Aufnahme der Betätigungskräfte und Ausgleich von Winkelbewegungen. Das Steuerventil muss als 5/2-Wegeventil mit Federrückstellung ausgeführt sein, um bei Druckausfall die Notöffnung zu gewährleisten. Die Montage erfordert ausreichend Freiraum für den vollen Hub und Zugänglichkeit für Wartungsarbeiten.
Welche Sicherheitseigenschaften und Betriebsparameter haben RWA-Zylinder?
RWA-Zylinder sind für den Dauerbetrieb im Temperaturbereich von -20°C bis +80°C ausgelegt und erfüllen Schutzart IP54 gegen Staub und Spritzwasser. Der maximale Betriebsdruck beträgt 10 bar bei einer Mindesttemperatur der Druckluft von +5°C zur Vermeidung von Kondensatbildung in den Zylindern. Die mechanische Sicherheit wird durch Endlagendämpfung und integrierte Überdrucksicherung gewährleistet, während die korrosionsbeständige Beschichtung eine Lebensdauer von mindestens 10000 Betätigungszyklen sicherstellt. Bei Druckausfall erfolgt die Notöffnung durch Federkraft oder Eigengewicht der Lichtkuppel entsprechend der Fail-Safe-Funktion nach DIN EN 12101-2.
Wie oft müssen RWA-Zylinder gewartet werden und welche Prüfungen sind erforderlich?
RWA-Zylinder unterliegen nach DIN EN 12101-3 einer monatlichen Sichtprüfung auf mechanische Beschädigungen und Dichtheit sowie einer halbjährlichen Funktionsprüfung durch Probeauslösung. Die Wartung umfasst jährlich die Kontrolle der Anschlussverschraubungen mit 25 Nm Anzugsdrehmoment, Überprüfung der Kolbenstangendichtungen und Schmierung der Schwenklager mit lithiumbasiertem Mehrzweckfett. Nach 50000 Betätigungszyklen oder spätestens alle 10 Jahre ist eine Generalüberholung mit Austausch aller Dichtungen erforderlich. Die Dokumentation erfolgt im Wartungsbuch der RWA-Anlage mit Nachweis der Betriebsbereitschaft für Versicherung und Bauaufsicht.
