Parallelgreifer SHZ
Pneumatikzylinder

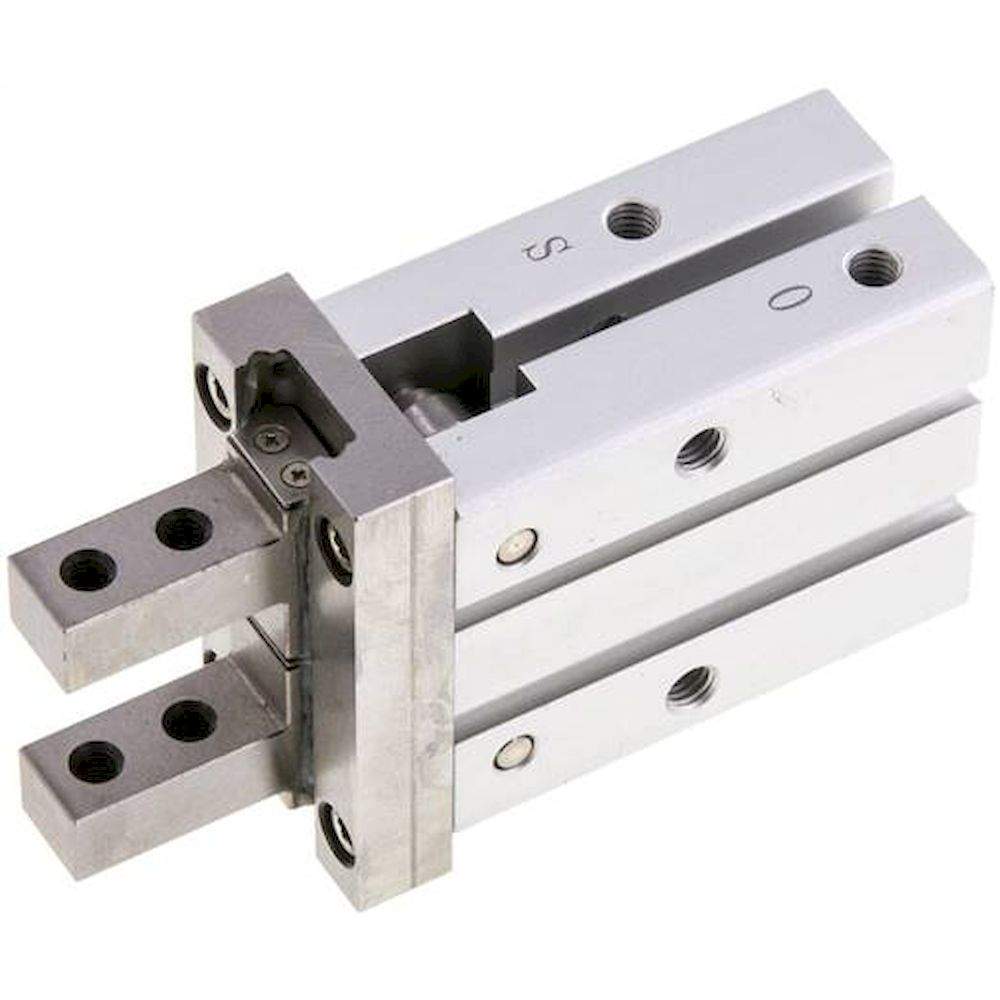

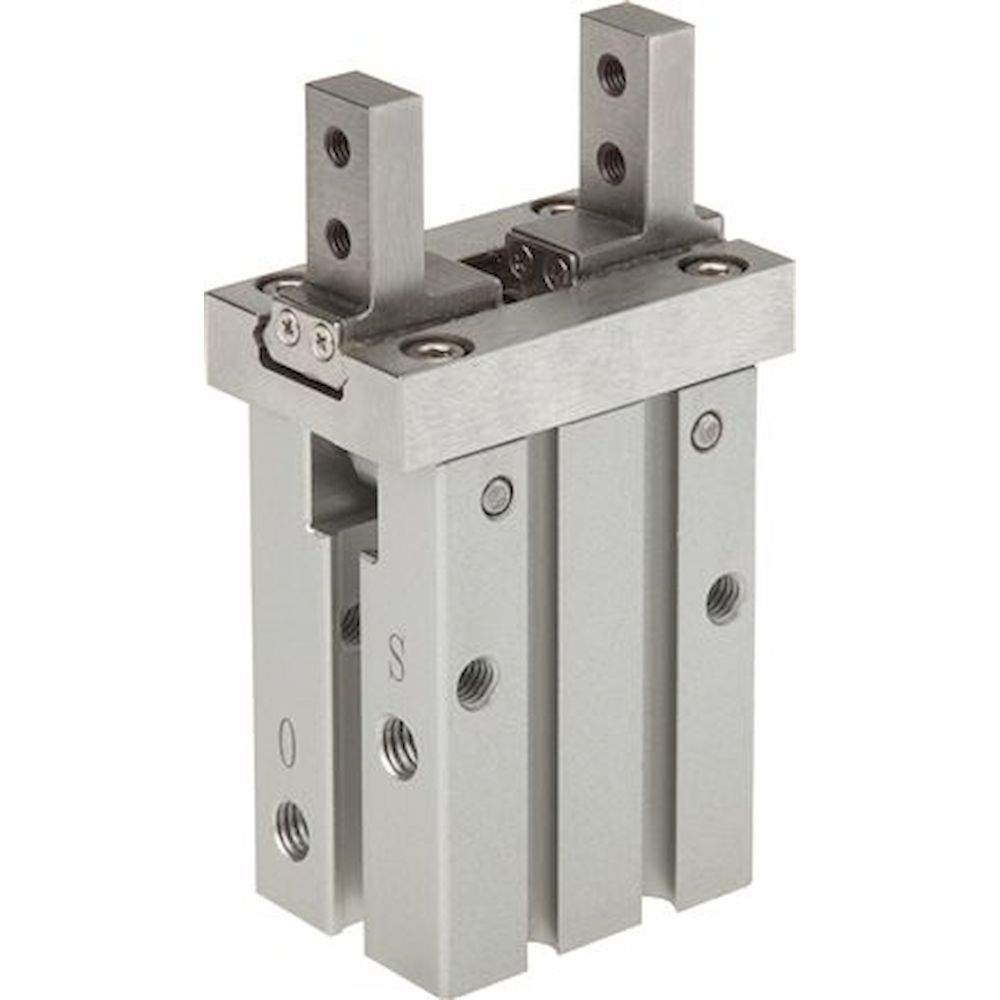

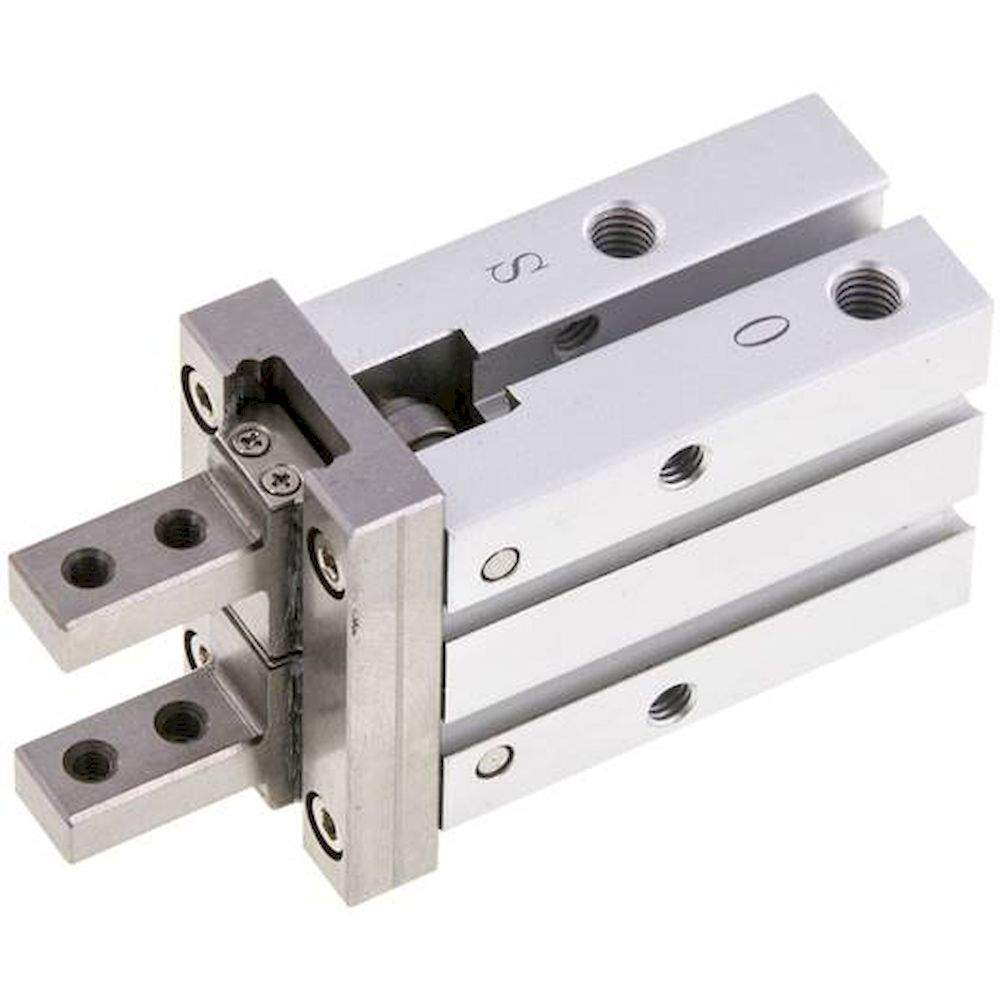

Parallelgreifer SHZ von EMC sind pneumatische Zweibackengreifer, bei denen beide Backen synchron und parallel zur Mittelachse bewegt werden. Die Baureihe umfasst Kolbendurchmesser 10, 16, 20 und 25 mm, jeweils in drei Ausführungen: doppeltwirkend (Standard), einfachwirkend drucklos geöffnet (FO, außen greifend) und einfachwirkend drucklos geschlossen (FS, innen greifend). Reparatursets (REP) sind je Kolbendurchmesser lieferbar.

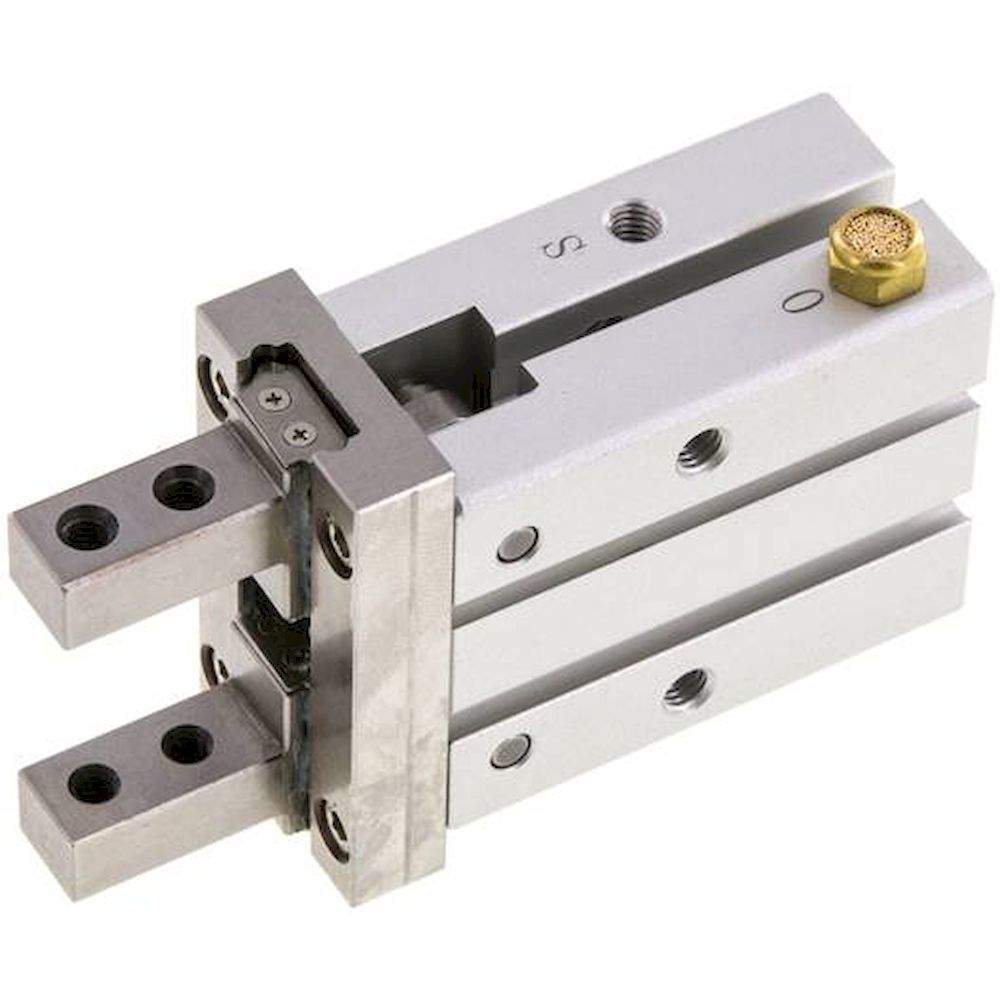

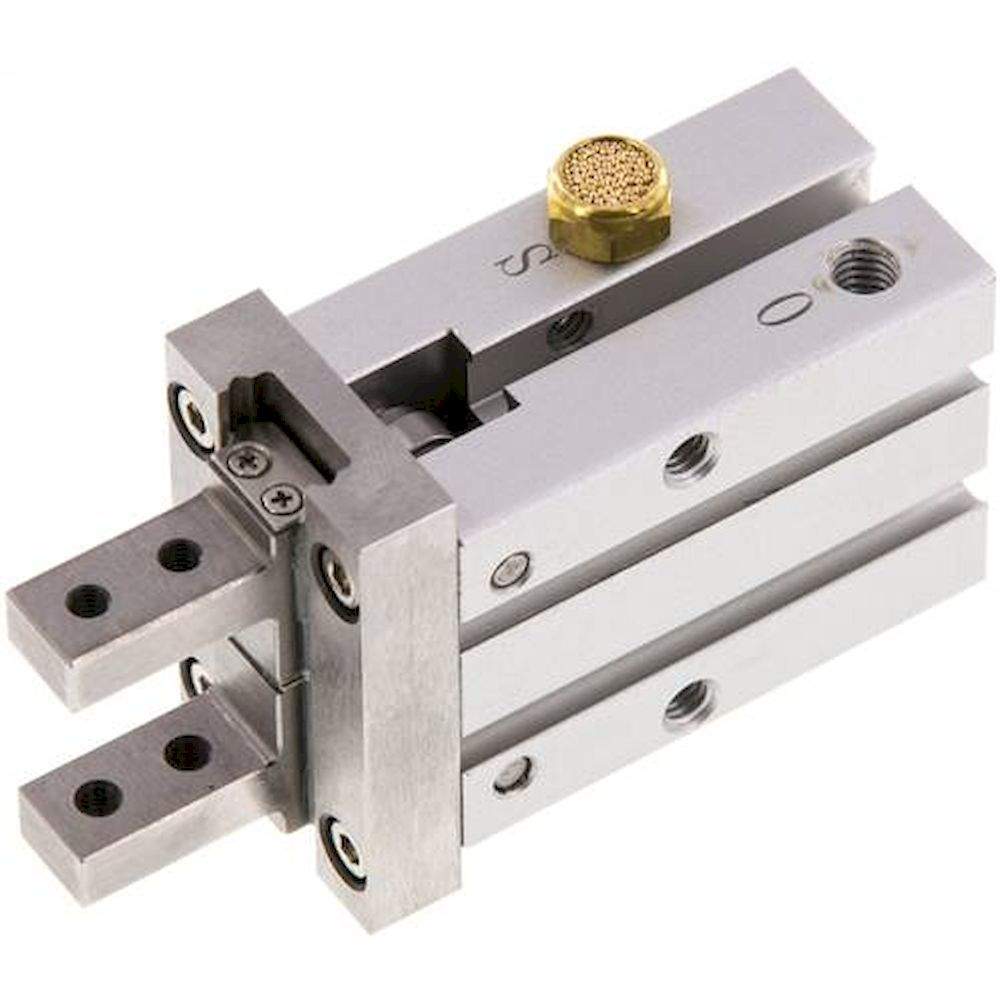

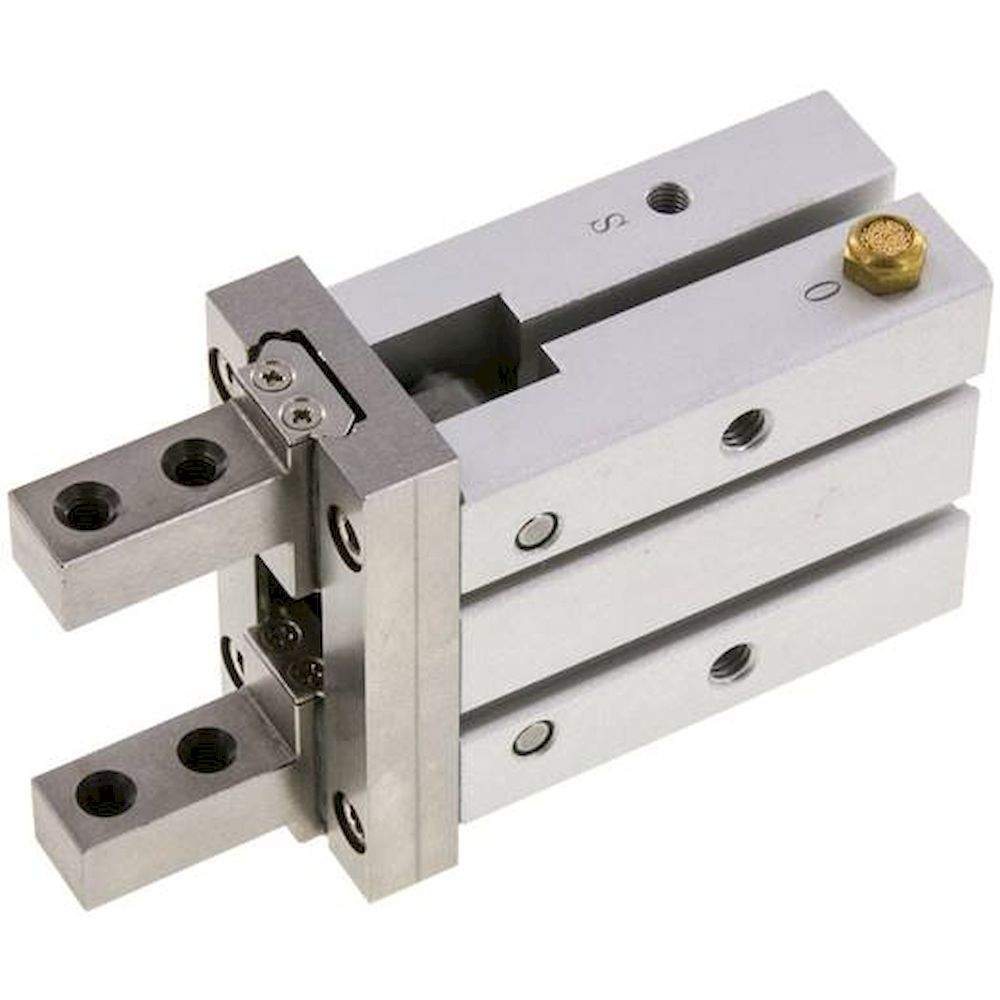

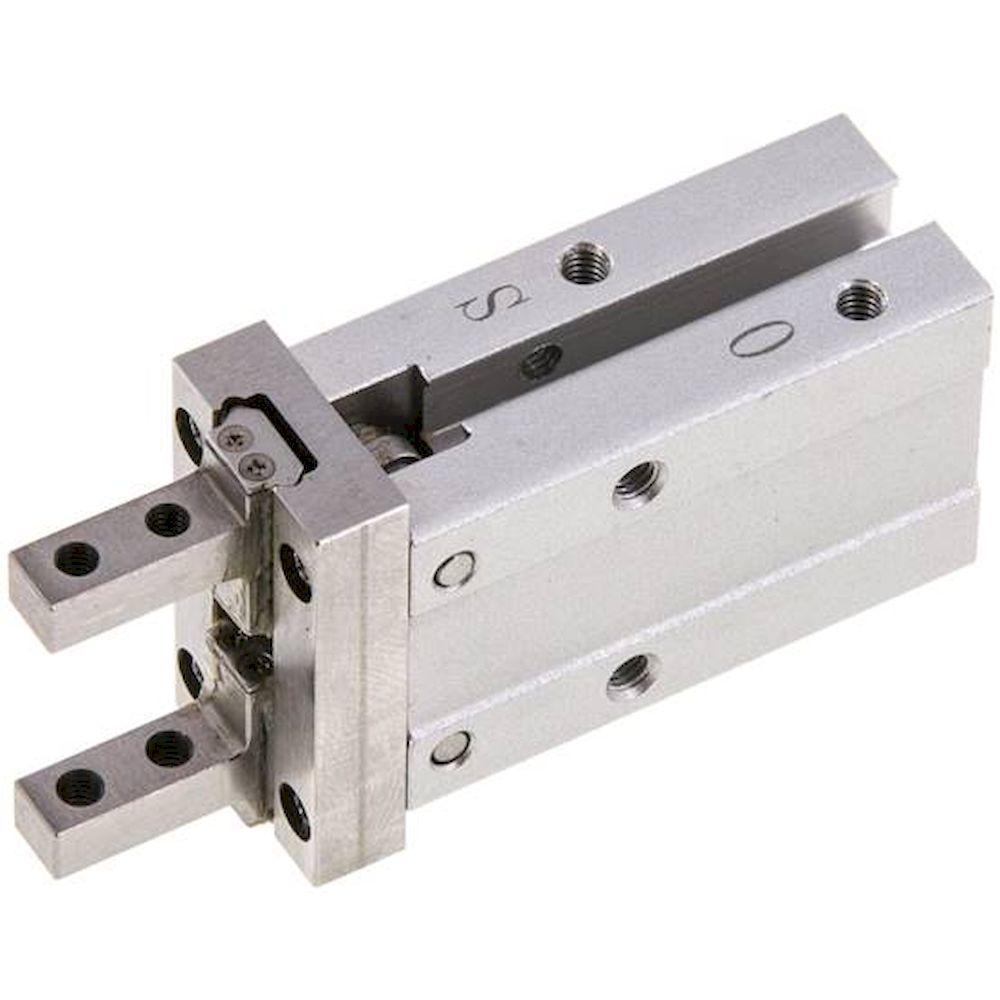

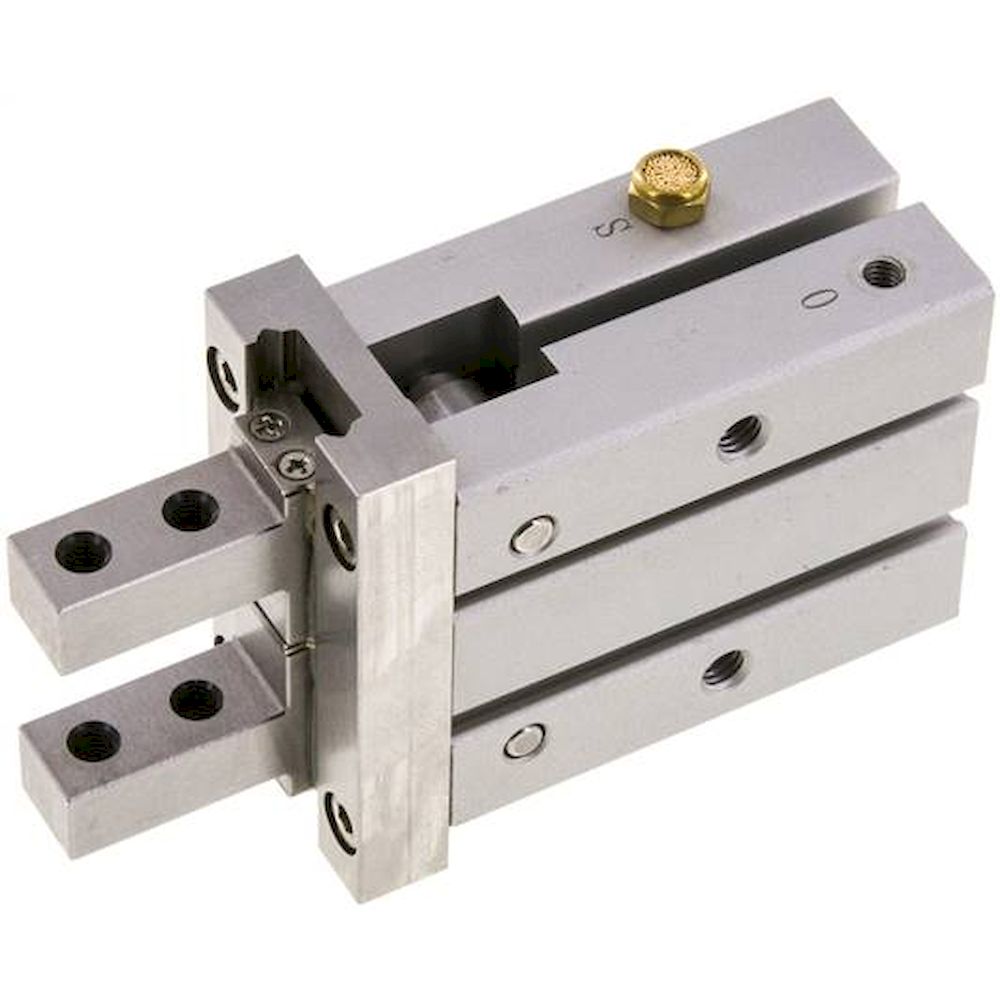

Die FO-Variante öffnet die Backen im drucklosen Zustand und ist für Außengreifen ausgelegt; die FS-Variante schließt die Backen im drucklosen Zustand und ist für Innengreifen gedacht. Die doppeltwirkende Standardvariante ermöglicht Öffnen und Schließen unter Druck für maximale Kraft in beide Richtungen.
| Ausführung | Wirkungsweise | Drucklose Stellung | Greifprinzip |
|---|---|---|---|

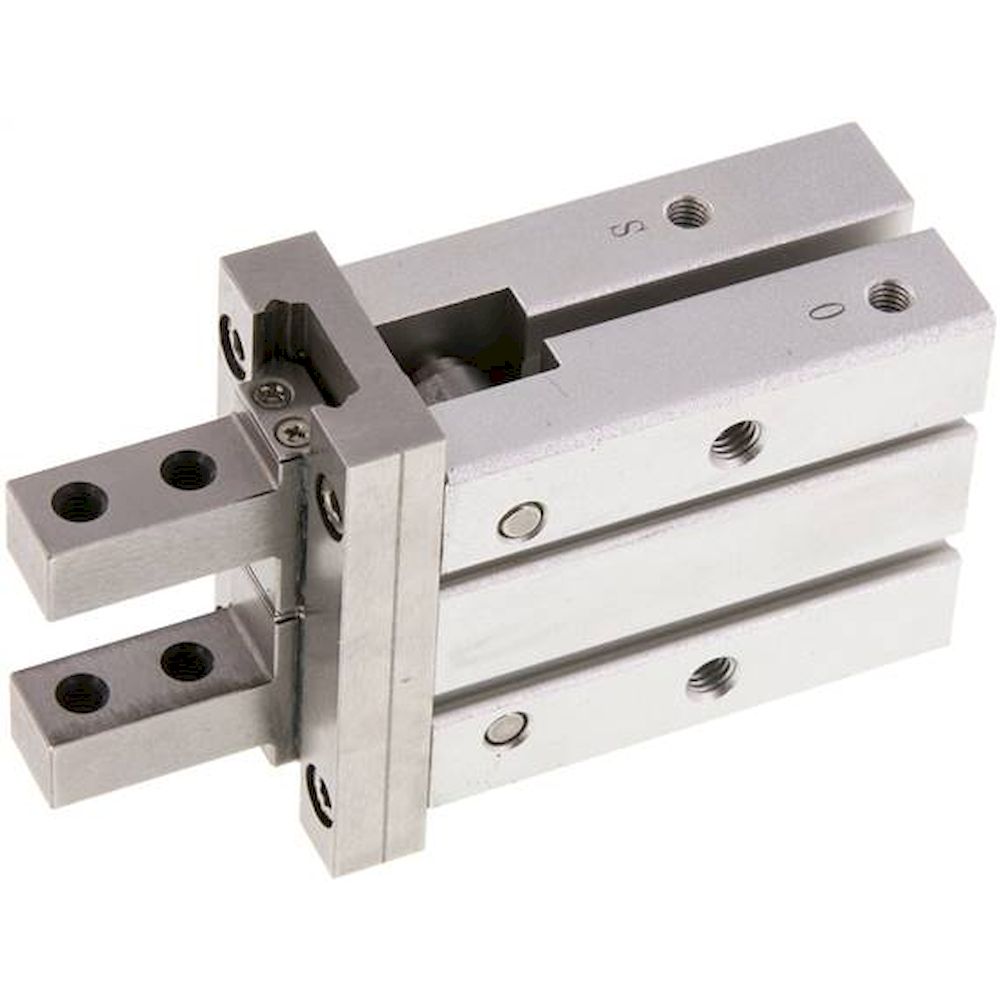

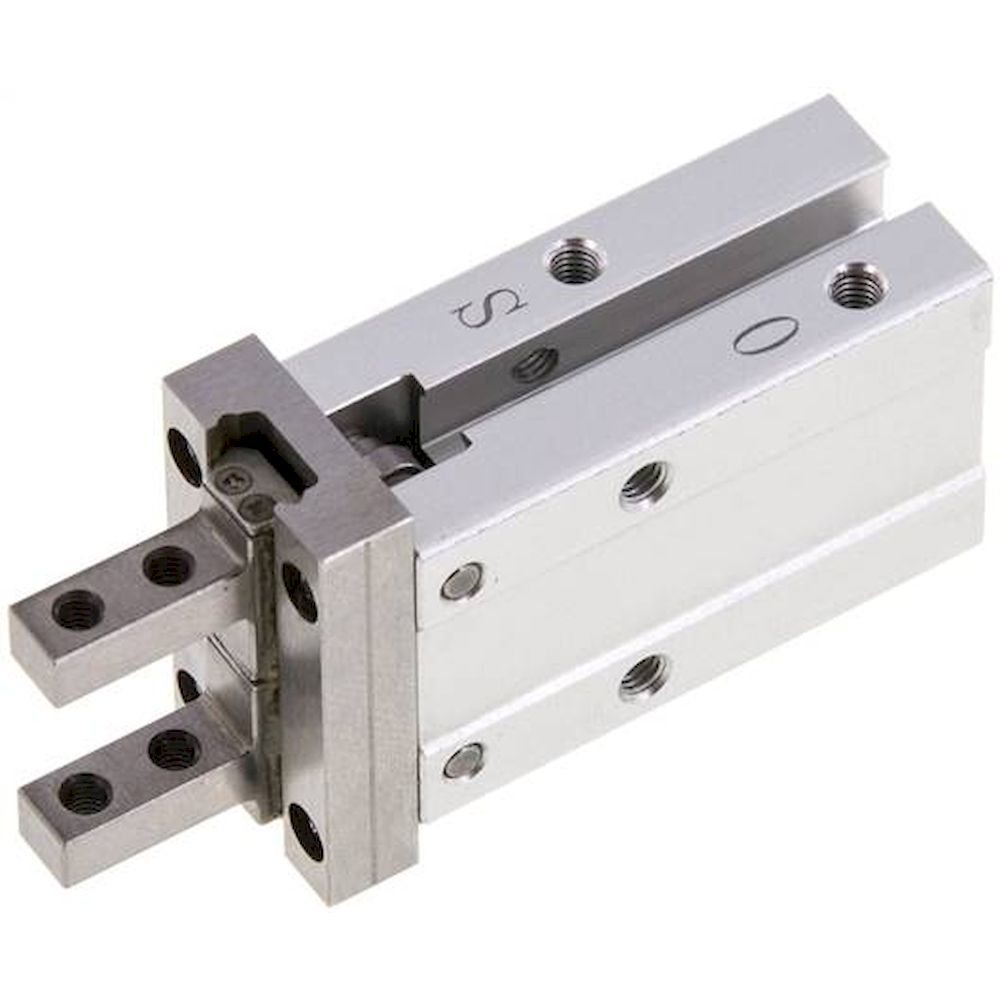

| Standard | Doppeltwirkend | Abhängig von letztem Steuerbefehl | Aussen oder innen |

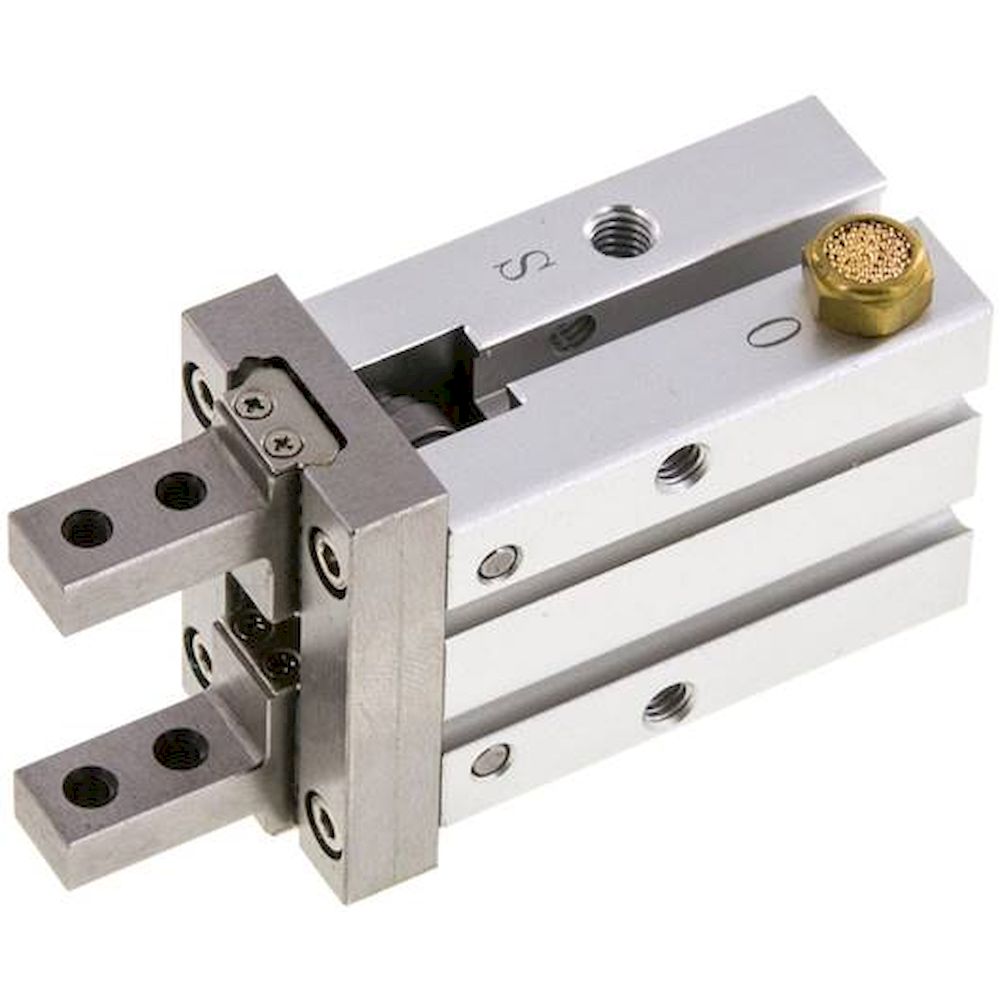

| FO | Einfachwirkend | Backen offen | Außen greifend |

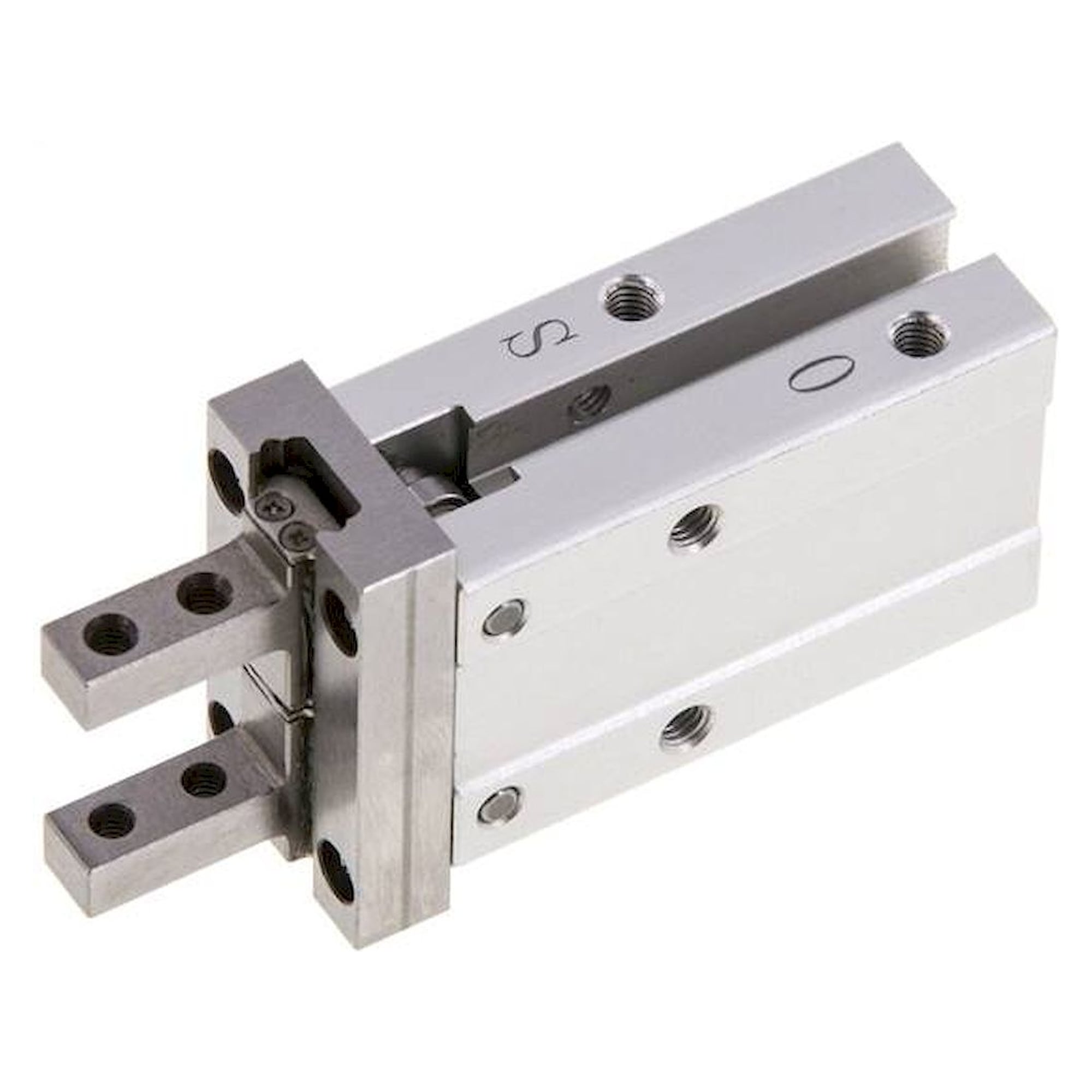

| FS | Einfachwirkend | Backen geschlossen | Innen greifend |
Typische Einsatzbereiche: SHZ-Parallelgreifer werden in Montage- und Handhabungsautomaten eingesetzt, wo Werkstücke zentriert gegriffen, positioniert und übergeben werden müssen: Bestückungs- und Transfermodule in der Elektronikfertigung, Montagelinien für Kleinteile, Pick-and-Place-Systeme in der Verpackungstechnik sowie Prüfstationen, bei denen das Werkstück reproduzierbar eingespannt werden muss.
