Zylinderschalter & Sensoren

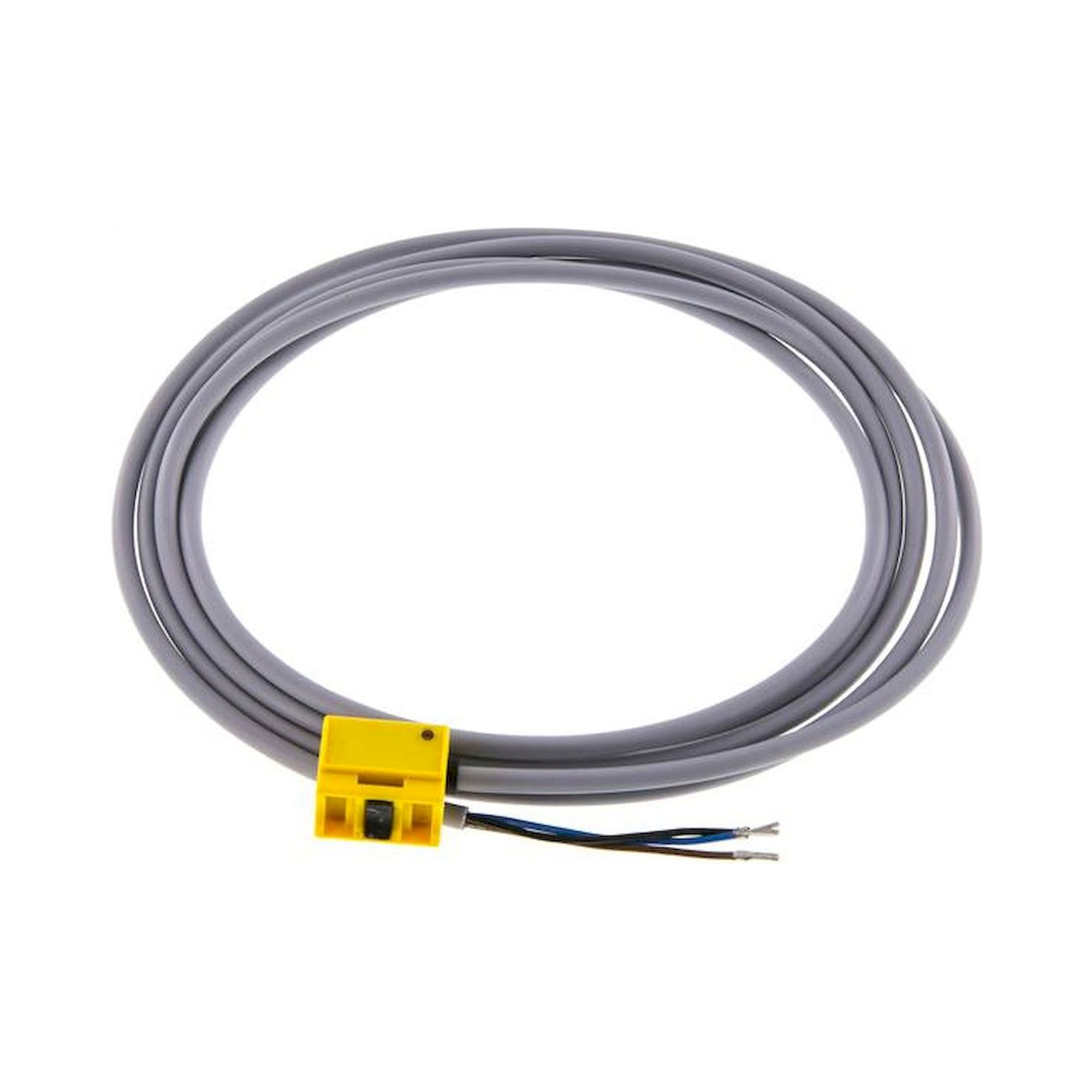

Zylinderschalter und Sensoren für Pneumatiksysteme sind Positionserfassungsgeräte, die die Endlagen oder Zwischenpositionen von Pneumatikzylindern berührungslos oder mechanisch detektieren und in elektrische Signale umwandeln. Diese werden hauptsächlich in der Automobilindustrie für Montageautomation, in der Verpackungstechnik für Transportsteuerung, in Werkzeugmaschinen für Spannvorrichtungen und in der Fördertechnik für Hubstationen eingesetzt. Elektronische Zylinderschalter wie der ZSE 33 für Edelstahl-Zylinder bieten dabei höhere Schaltgenauigkeit als mechanische Varianten und ermöglichen präzise Prozesssteuerung in automatisierten Fertigungslinien.

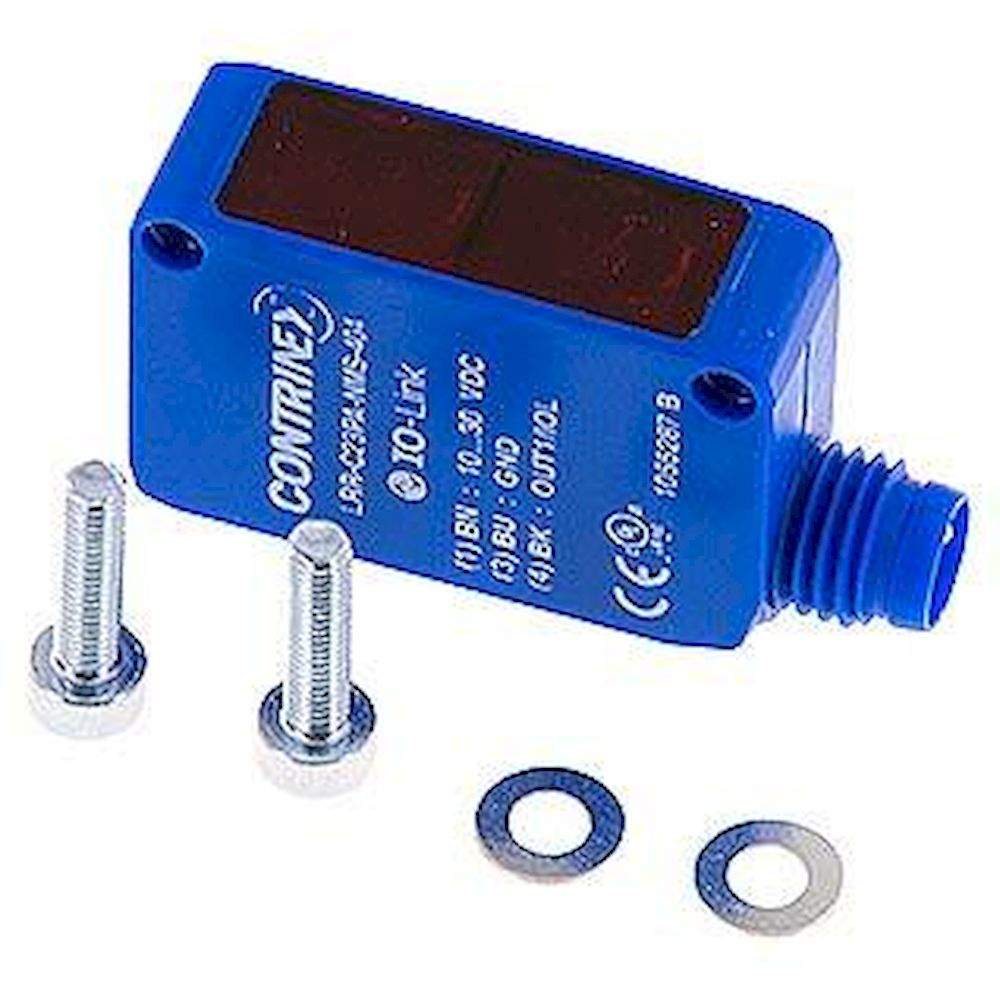

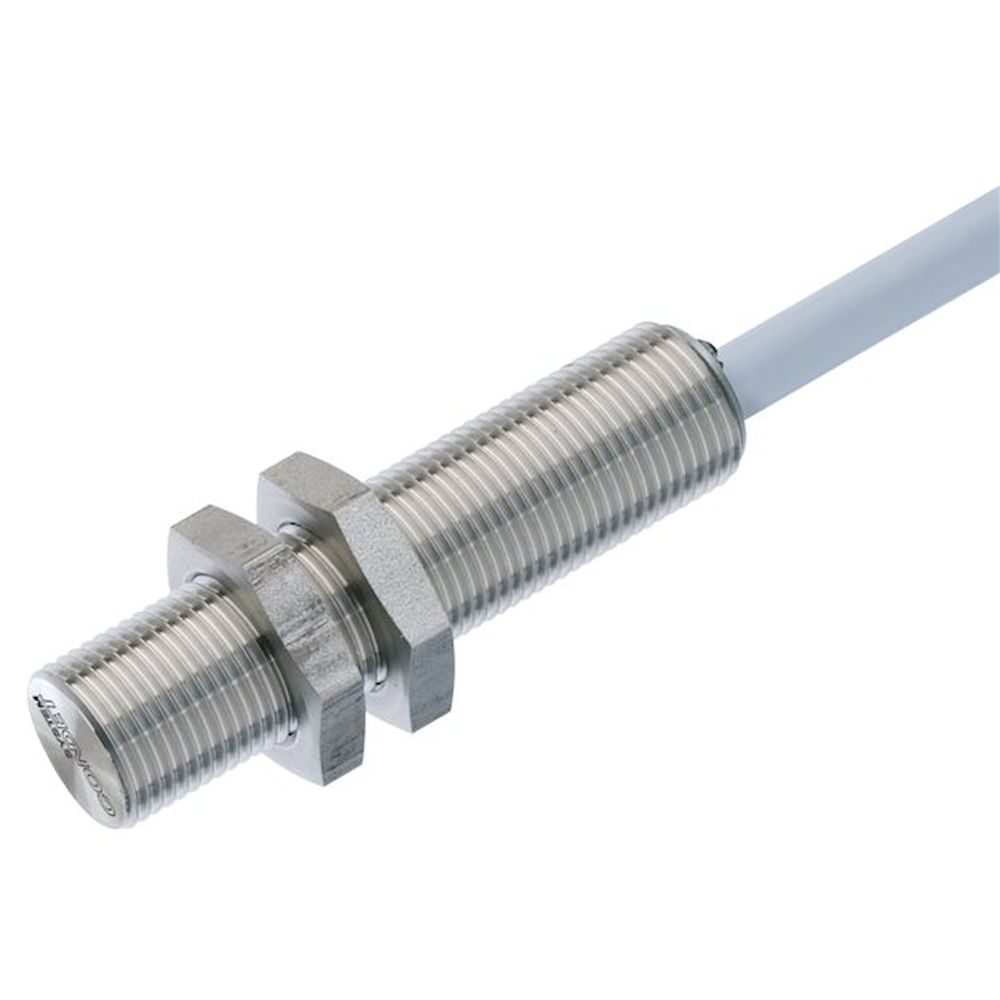

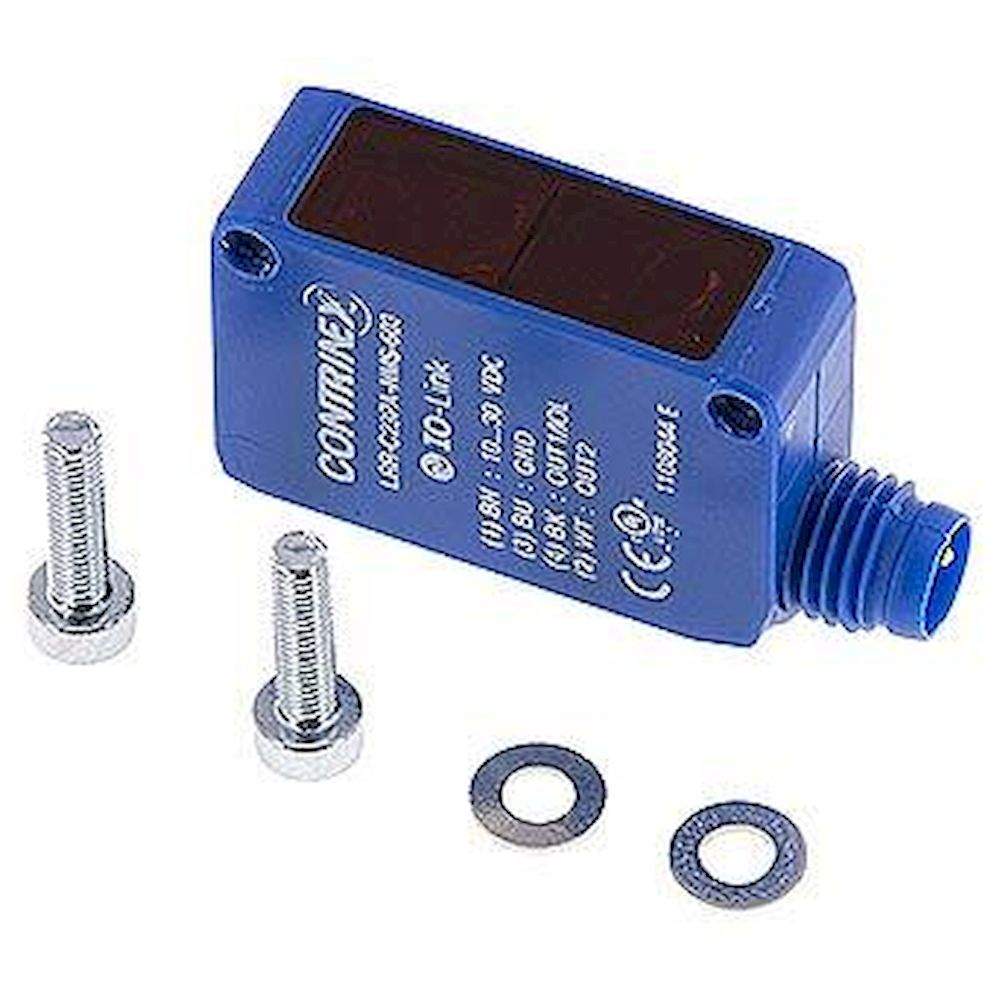

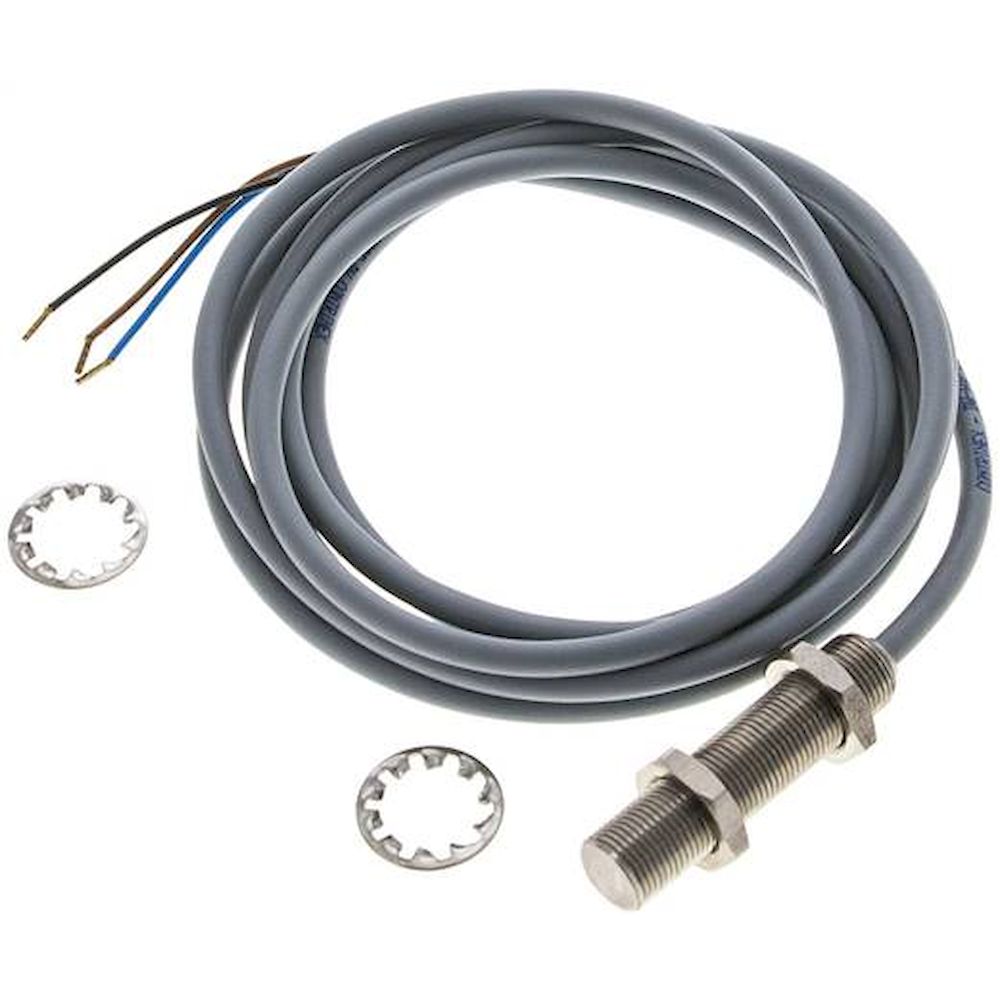

Die Auswahl von Zylinderschaltern erfolgt primär nach Sensortechnologie, Schaltabstand und Anschlussart. Induktive Näherungssensoren wie der SIN M18-B-10 ES bieten einen Schaltabstand von 10 mm bei M18-Gewinde, während kleinere M12-Varianten wie der SIN M12-B-6 ES nur 6 mm Schaltabstand aufweisen. Optische Sensoren erreichen deutlich größere Reichweiten, beispielsweise die Reflexionslichtschranke SON R 8000 bis 8000 mm Arbeitsabstand. Die Anschlussvarianten umfassen Kabelanschluss mit 2 m Standardlänge oder M12-Steckverbinder A-codiert 4-polig für modularen Aufbau und wartungsfreundliche Installation.

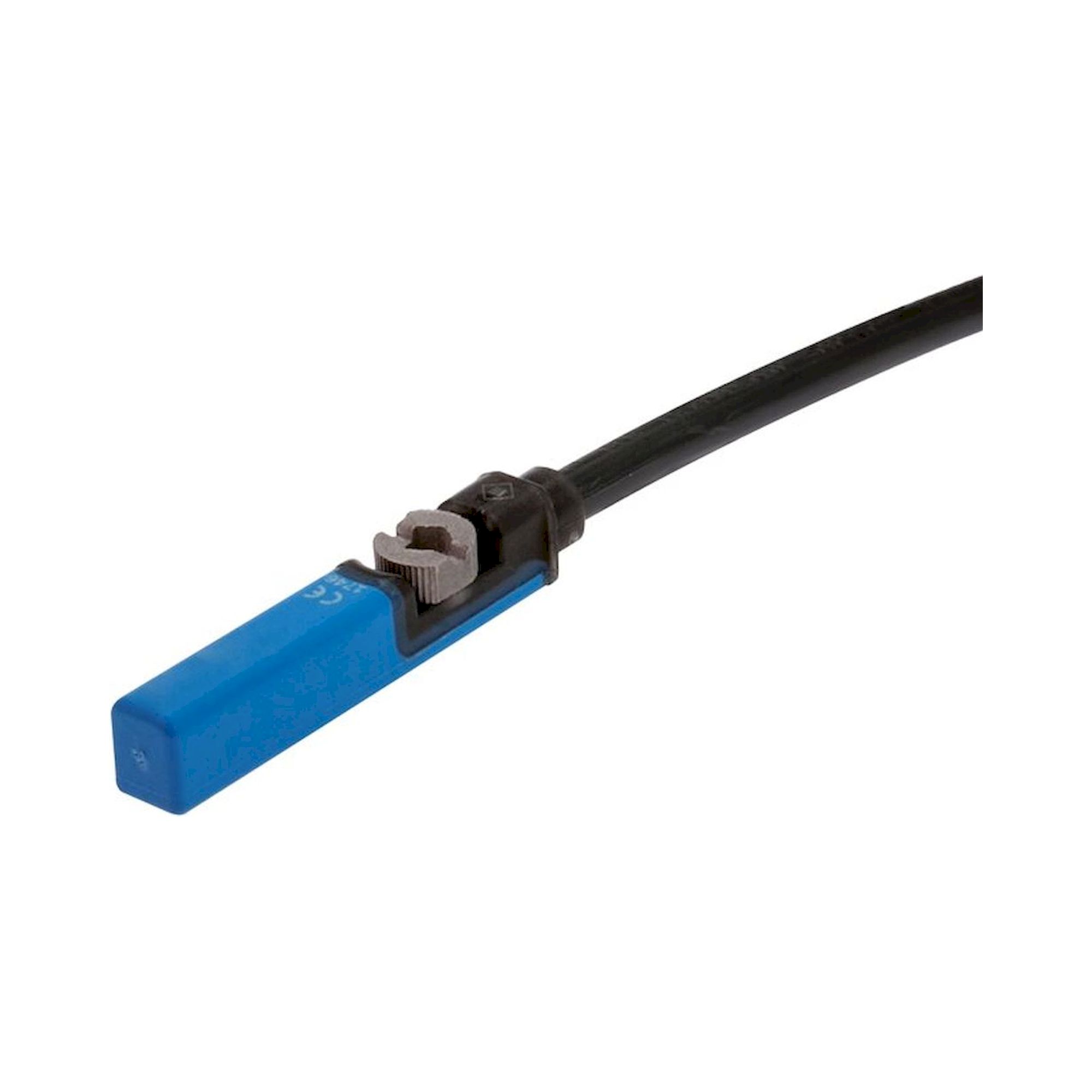

Zylinderschalter für Pneumatiksysteme müssen DIN EN 60947-5-2 für Näherungsschalter und Positionsschalter sowie EN 61000-6-2 für elektromagnetische Verträglichkeit in Industrieumgebungen erfüllen. Für den Einsatz in explosionsgefährdeten Bereichen ist die ATEX-Richtlinie 2014/34/EU mit entsprechender Ex-Kennzeichnung erforderlich. Die mechanische Befestigung erfolgt nach DIN ISO 15552 für Normzylinder oder über T-Nut-Profile nach DIN 508. Elektronische Zylinderschalter wie die ZSB 33-Serie sind standardmäßig verpolungssicher und kurzschlussfest nach EN 60947-5-2 ausgeführt und garantieren damit sichere Integration in bestehende Steuerungssysteme.

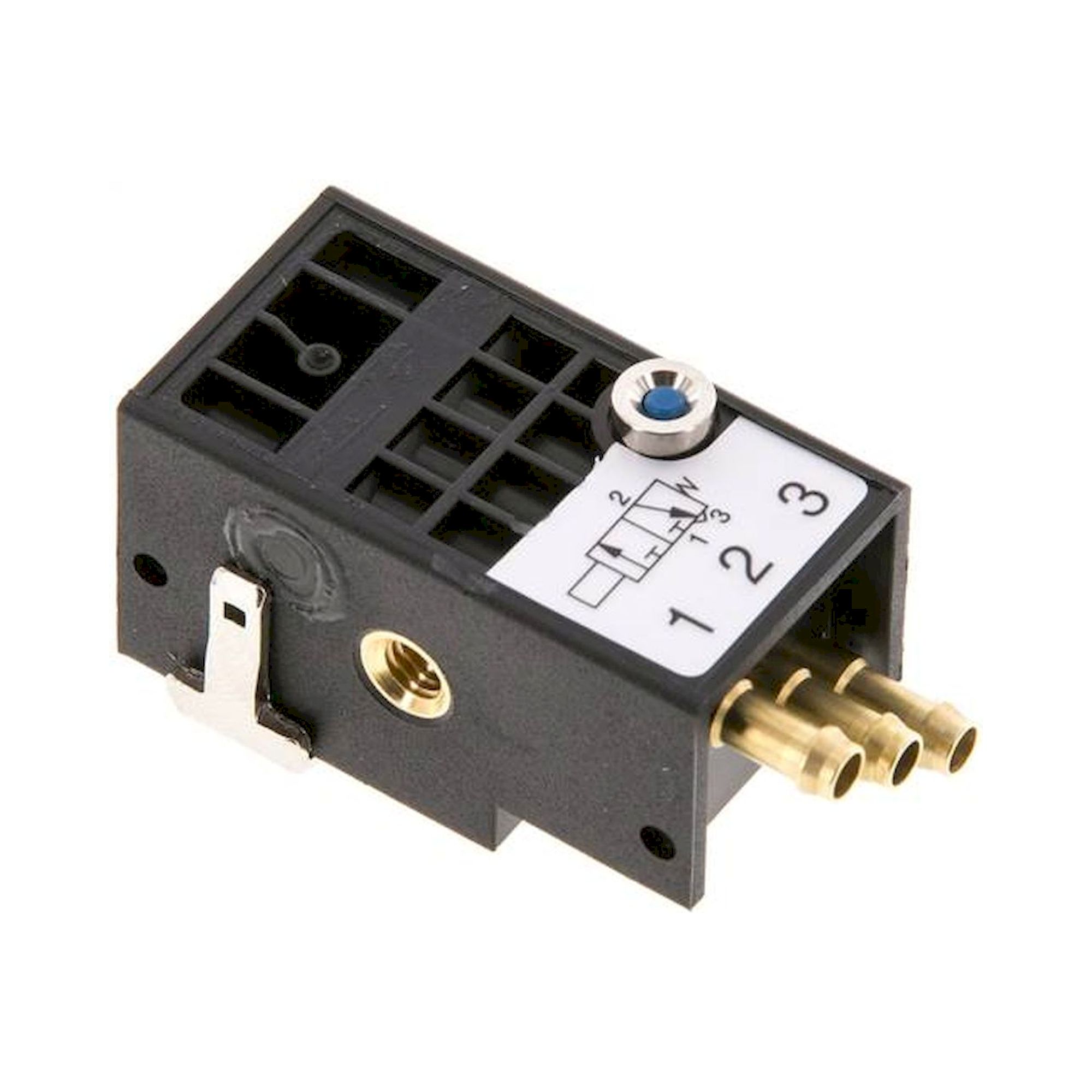

Elektronische Zylinderschalter wie der ZSB 33 arbeiten berührungslos über induktive oder kapazitive Sensorprinzipien und bieten Schaltgenauigkeiten im Bereich von ±0,1 mm sowie Schaltfrequenzen bis 1000 Hz. Pneumatische Zylinderschalter wie der ZS PNEU verwenden mechanische Betätigung über Rollen oder Kolben und geben pneumatische Signale mit Arbeitsdrücken von 2-8 bar aus. Elektronische Varianten ermöglichen direkte SPS-Anbindung über 24V DC-Signale, während pneumatische Schalter zusätzliche Pneumatik-Elektronik-Wandler für die Prozesssteuerung benötigen. Die elektronischen Ausführungen sind zudem wartungsärmer und bieten höhere Lebensdauer von über 100 Millionen Schaltzyklen.

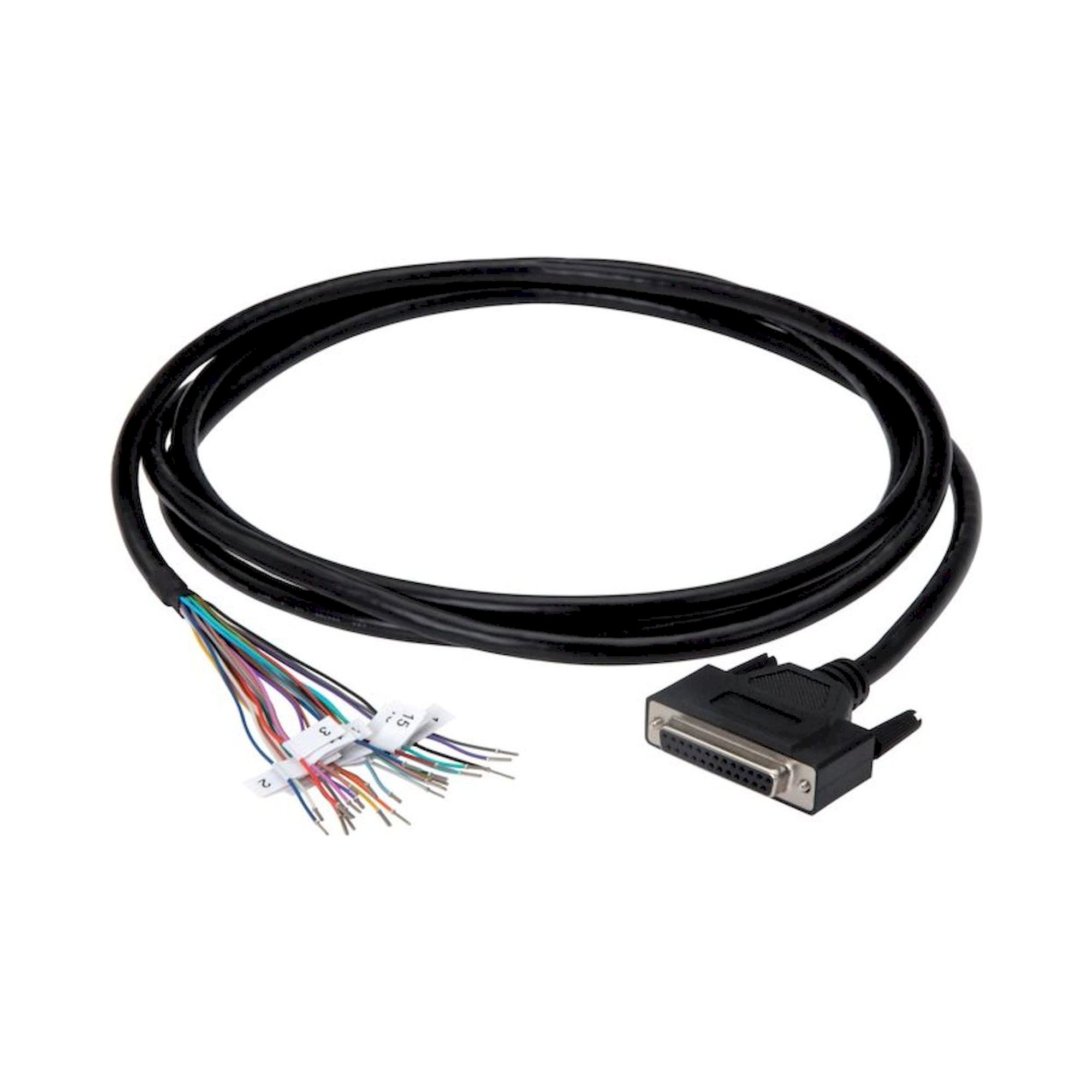

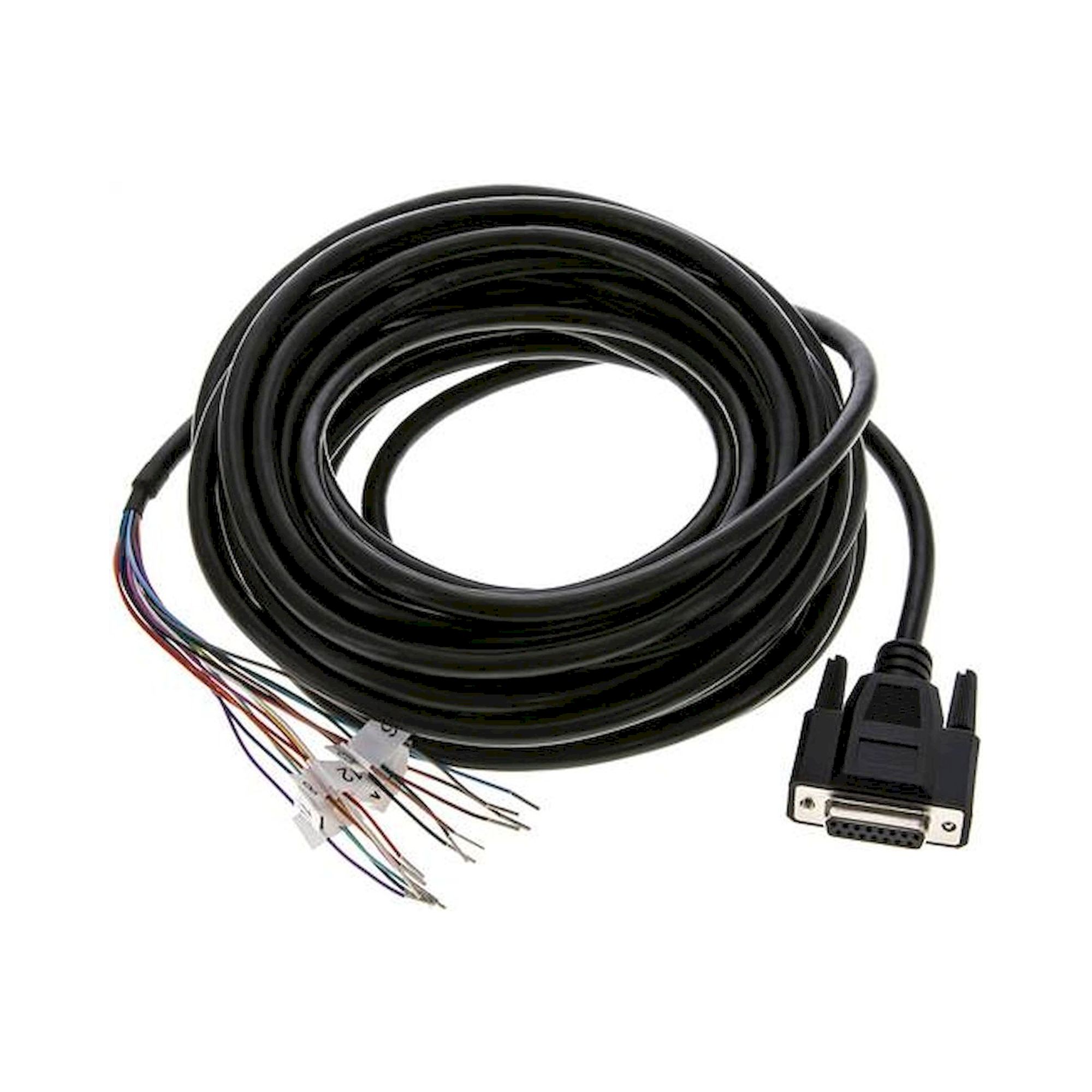

Zylinderschalter werden über T-Nut-Profile mit 5 mm Nutbreite direkt am Zylinderprofil oder über Klemmschellen bei Rundzylindern befestigt. Die elektrische Verbindung erfolgt über 4-adrige Anschlusskabel mit 2 m Standardlänge oder M12-Steckverbinder A-codiert für modulare Verkabelung. D-Sub-Verbindungsleitungen wie die 44-polige Ausführung KAB DSUB44 ermöglichen die parallele Anbindung mehrerer Sensoren an Feldbussysteme. Die Spannungsversorgung beträgt standardmäßig 24V DC bei Stromaufnahmen zwischen 2-8 mA je nach Sensortyp. Reflexionslichtschranken wie die SON R 8000 benötigen separate Reflektoren im Arbeitsabstand von 20-8000 mm für zuverlässige Funktion und präzise Objekterkennung.

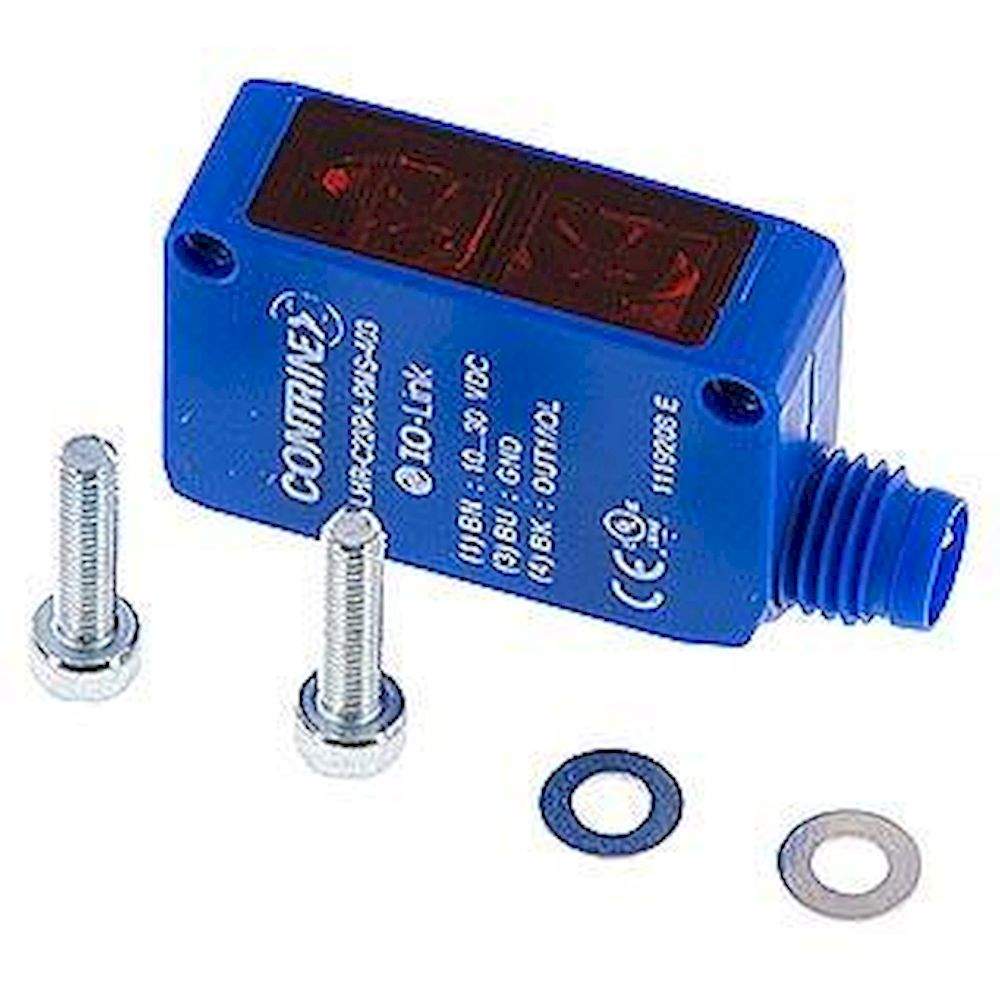

Industrielle Zylinderschalter erreichen typischerweise Schutzklasse IP67 für vollständigen Staub- und Wasserschutz bei zeitweiligem Untertauchen bis 1 m Wassertiefe. Die Betriebstemperatur liegt standardmäßig zwischen -25°C und +70°C für elektronische Sensoren, bei speziellen Hochtemperaturausführungen bis +125°C. Induktive Näherungssensoren wie die SIN M18-Serie sind für Arbeitsdrücke bis 10 bar und Umgebungstemperaturen bis +80°C ausgelegt. Lichttaster mit Hintergrundausblendung wie der SON TH 300-M8 arbeiten zuverlässig im Erfassungsbereich 10-300 mm bei Umgebungstemperaturen von -10°C bis +55°C und bieten Schutzart IP65 gegen Strahlwasser aus allen Richtungen.

Elektronische Zylinderschalter erfordern vierteljährliche Sichtprüfung auf mechanische Beschädigungen und Verschmutzung sowie jährliche Funktionsprüfung der Schaltpunkte mit ±0,5 mm Toleranz. Die Lebensdauer beträgt bei ordnungsgemäßem Betrieb mindestens 10 Millionen Schaltzyklen für induktive Sensoren und 5 Jahre für optische Systeme. Pneumatische Zylinderschalter benötigen monatliche Überprüfung der Dichtungen und halbjährlichen Austausch der Filterelemente bei staubbelasteter Umgebung. Verbindungskabel und Steckverbinder sind jährlich auf Isolationswiderstand größer 10 MΩ nach DIN VDE 0100-600 zu prüfen. Bei sicherheitsrelevanten Anwendungen nach Maschinenrichtlinie 2006/42/EG sind vierteljährliche Funktionsprüfungen vorgeschrieben.
