Doppelkolbenzylinder EXSM

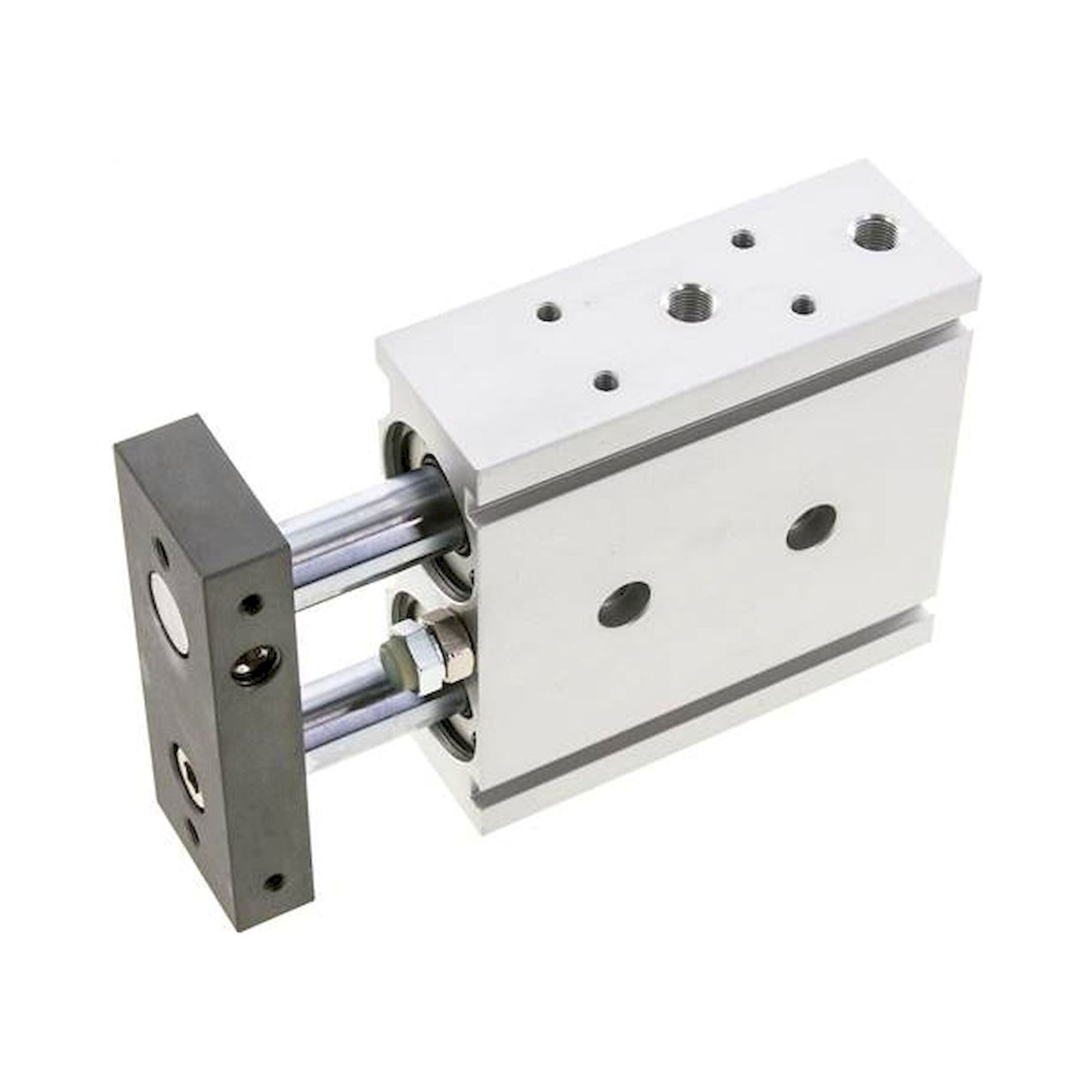

Doppelkolbenzylinder EXSM von EMC sind Tandem-Pneumatikzylinder, bei denen zwei Kolben hintereinander auf eine gemeinsame Kolbenstange wirken und dadurch eine nahezu verdoppelte Antriebskraft gegenüber einem Einzelkolben gleicher Baubreite erzeugen. Die Baureihe ist in Kolbendurchmessern von 10 bis 25 mm mit Hüben von 10 bis 150 mm erhältlich, wie die Artikel EMC EXSM 10/10 bis EXSM 25/150 belegen. Reparatursets (REP) sind je Kolbendurchmesser verfügbar.

Preise netto zzgl. MwSt.

Leider können wir keine passenden Produkte zu ihrer Auswahl finden.

Ratgeber

Doppelkolbenzylinder EXSM richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale EXSM

⚡ Doppelkolben-Tandemanordnung - zwei Kolben auf einer Stange erzeugen ca. doppelte Kraft bei gleicher Baugröße

↕ Kolben 10-25 mm, Hub 10-150 mm - EXSM 10/10 bis EXSM 25/150; längere Hübe als bei Kompaktzylindern

✓ Höhere Kraft ohne größeren Kolbendurchmesser - platzsparende Alternative zu größerem Einzelkolben

✦ Reparatursets REP - Dichtsätze je Kolbendurchmesser für Feldwartung

⚙ Kompakte Querbreite - bei gleicher Kraft schmaleres Gehäuse als ein Einzelzylinder mit doppeltem Kolbendurchmesser

Hubprogramm EXSM

Kolben (mm)	Hübe (mm)	Beispielartikel

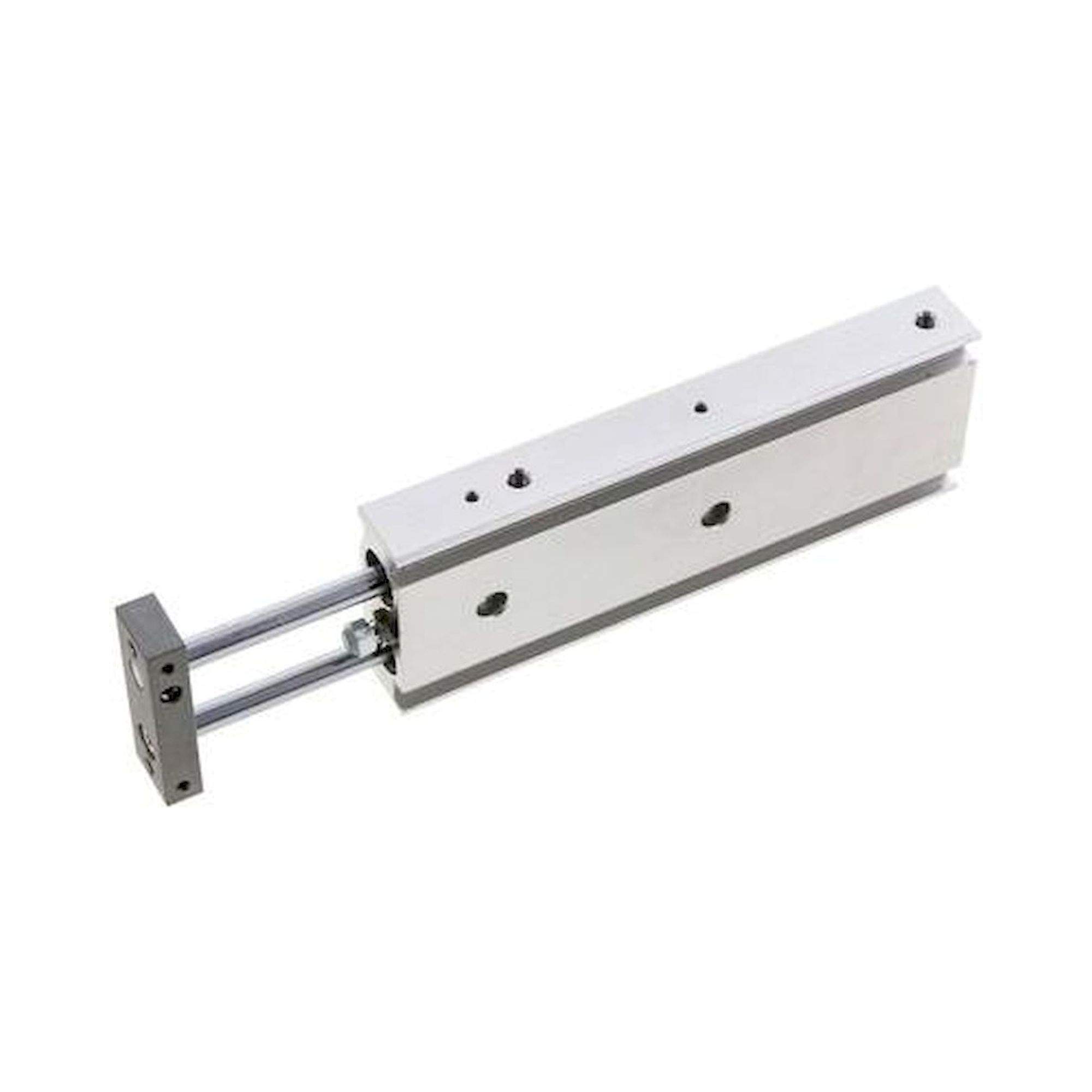

10	10, 20, 30, 40, 50, 60, 70, 75	EMC EXSM 10/10, EXSM 10/75

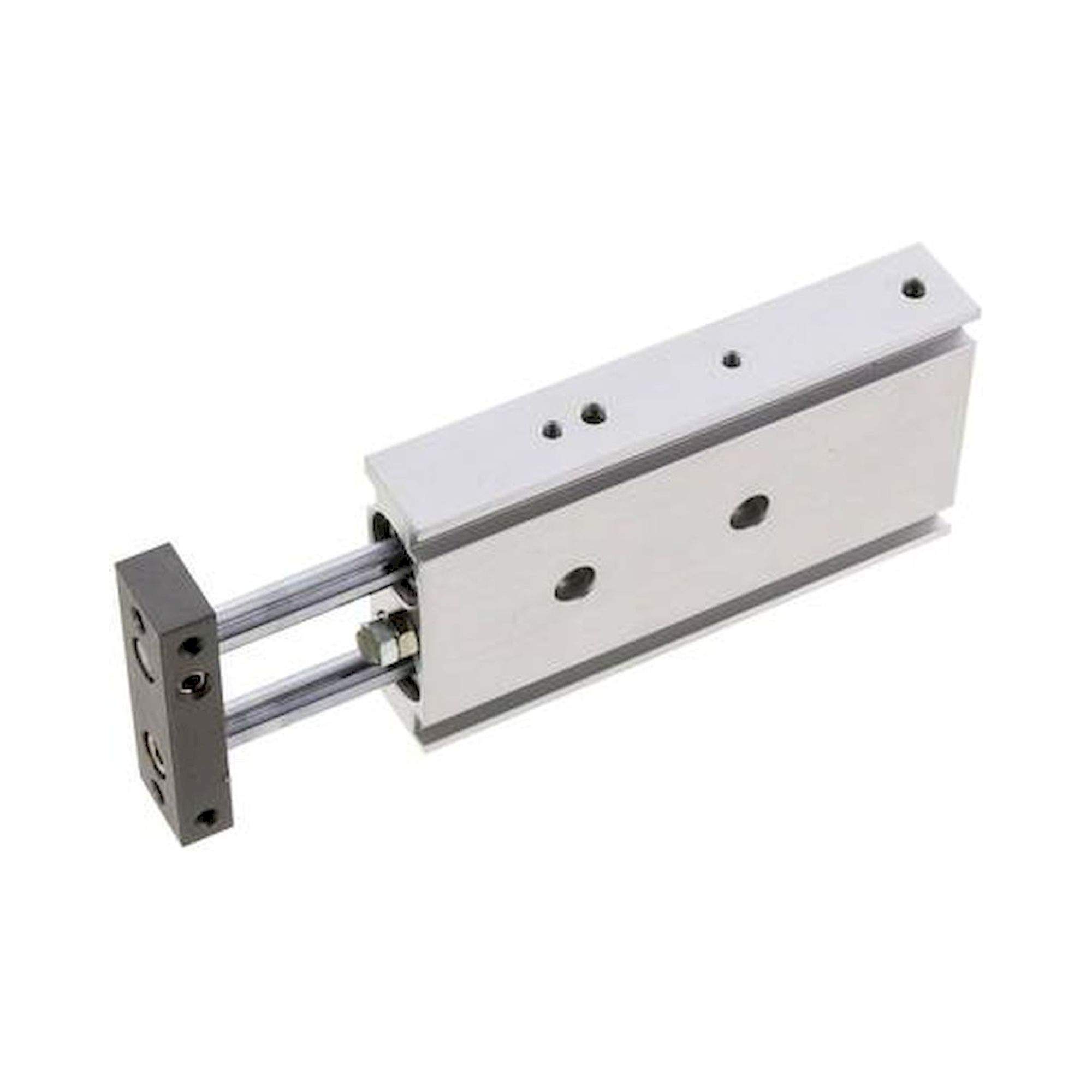

16	10, 20, 30, 40, 50, 60, 70, 75	EMC EXSM 16/50
20	10, 20, 30, 40, 50, 60, 70, 75, 100, 125, 150	EMC EXSM 20/100
25	10, 20, 30, 40, 50, 75, 100, 125, 150	EMC EXSM 25/150

Typische Einsatzbereiche

Typische Einsatzbereiche: EXSM-Doppelkolbenzylinder werden eingesetzt, wenn höhere Kräfte auf engem Raum benötigt werden: Klemmvorrichtungen mit hohem Spannmoment, Presseinheiten mit schmalem Querschnitt, Nieten- und Crimpprozesse in der Elektronikfertigung sowie Handhabungsmodule, bei denen Platzbeschränkungen einen größeren Einzelzylinder ausschließen.

FAQ

Häufige Fragen zu Doppelkolbenzylinder EXSM

Was ist ein Doppelkolbenzylinder EXSM und in welchen Industriebereichen wird er eingesetzt?

Der Doppelkolbenzylinder EXSM ist ein pneumatisches Antriebselement mit zwei getrennten Kolbenkammern, das präzise lineare Bewegungen in beide Richtungen ermöglicht. Diese Zylinder werden hauptsächlich in der Automatisierungstechnik, Verpackungsindustrie, Maschinenbau und Fertigungsanlagen eingesetzt, wo exakte Positionierung und hohe Wiederholgenauigkeit erforderlich sind. Die EMC EXSM-Serie bietet Kolbendurchmesser von 20mm bis 32mm mit Hublängen zwischen 10mm und 150mm für verschiedene Anwendungsanforderungen. Typische Einsatzgebiete umfassen Handhabungsautomaten, Sortieranlagen, Prüfstände und Produktionslinien in der Automobil- und Elektronikindustrie.

Welche technischen Kriterien sind bei der Auswahl eines Doppelkolbenzylinders EXSM entscheidend?

Die Auswahl erfolgt primär nach Kolbendurchmesser, Hub und erforderlicher Kraft, wobei die EXSM-Serie Durchmesser von 20mm, 25mm und 32mm in Kombination mit Hüben von 10mm bis 150mm anbietet. Der Betriebsdruck liegt typischerweise zwischen 2 und 10 bar, während die theoretische Kraft bei 32mm Kolben und 6 bar etwa 483N beträgt. Weitere Kriterien sind die Anschlussart der pneumatischen Ports, meist G1/8 oder M5, sowie die Befestigungsart durch Gewindestutzen oder Flanschbefestigung. Die Zyklenzeit und Dämpfungscharakteristik müssen zur jeweiligen Anwendungsgeschwindigkeit passen.

Welche DIN- und EN-Normen gelten für Doppelkolbenzylinder EXSM?

Doppelkolbenzylinder EXSM müssen der DIN EN ISO 14121 für Risikobeurteilung pneumatischer Systeme sowie der DIN EN ISO 4414 für allgemeine Regeln und Sicherheitsanforderungen entsprechen. Die elektromagnetische Verträglichkeit wird nach DIN EN 61000-6-2 geprüft, während mechanische Eigenschaften der DIN EN ISO 6430 folgen. Für Druckgeräte ist die Druckgeräterichtlinie 2014/68/EU relevant, bei Einsatz in explosionsgefährdeten Bereichen zusätzlich die ATEX-Richtlinie 2014/34/EU. Die verwendeten Dichtungen und Materialien müssen FDA-konform sein, wenn Lebensmittelkontakt besteht.

Welche Unterschiede bestehen zwischen den verschiedenen EXSM-Zylindergrößen?

Die EMC EXSM-Serie unterscheidet sich hauptsächlich in Kolbendurchmesser und verfügbaren Hublängen, wobei 20mm-Zylinder Hübe von 75mm bis 125mm, 25mm-Zylinder von 75mm bis 150mm und 32mm-Zylinder von 10mm bis 150mm abdecken. Größere Durchmesser bieten höhere Druckkräfte, so entwickelt ein 32mm-Zylinder bei 6 bar etwa 483N, während ein 20mm-Zylinder nur etwa 188N erreicht. Die Anschlussgröße variiert entsprechend von M5 bei kleineren bis G1/8 bei größeren Zylindern. Kompakte Bauformen mit kurzen Hüben eignen sich für Präzisionsanwendungen, während lange Hübe für größere Verfahrwege in Handhabungssystemen konzipiert sind.

Welche Installationsanforderungen und Systemkompatibilität gelten für EXSM-Doppelkolbenzylinder?

EXSM-Doppelkolbenzylinder erfordern eine gereinigte Druckluft nach DIN EN ISO 8573-1 Klasse 2:4:2 mit einem Betriebsdruck zwischen 2 und 10 bar sowie Umgebungstemperaturen von -10°C bis +60°C. Die pneumatischen Anschlüsse erfolgen über G1/8-Gewinde oder M5-Anschlüsse, wobei eine Verschraubung mit 8-12 Nm Anzugsdrehmoment empfohlen wird. Das System benötigt ein Wartungsgerät mit Druckregler, Wasserabscheider und Öler, montiert maximal 5 Meter vor dem Zylinder. Die Befestigung erfolgt über Gewindestutzen M12 bis M16 je nach Zylindergröße mit einer Anzugskraft entsprechend DIN 912.

Welche Schutzart und Betriebsparameter weisen EXSM-Doppelkolbenzylinder auf?

EXSM-Doppelkolbenzylinder verfügen über Schutzart IP65 nach DIN EN 60529 und sind somit gegen Strahlwasser und Staub geschützt. Der zulässige Betriebsdruckbereich liegt zwischen 2 und 10 bar bei Umgebungstemperaturen von -10°C bis +60°C, wobei kurzzeitige Spitzen bis +80°C toleriert werden. Das Gehäuse besteht aus eloxiertem Aluminium mit einer Oberflächenhärte von mindestens 250 HV, die Kolbenstange aus gehärtetem Edelstahl 1.4305 mit Rz 0,4 μm Oberflächengüte. Die verwendeten NBR-Dichtungen sind beständig gegen Mineralöle und haben eine Lebensdauer von mindestens 2 Millionen Zyklen bei Nennbedingungen.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für EXSM-Zylinder?

EXSM-Doppelkolbenzylinder erfordern alle 500.000 Zyklen oder spätestens nach 12 Monaten eine Sichtprüfung der Kolbenstangendichtung und Führung sowie Kontrolle der Anschlüsse auf Dichtheit mit 6 bar Prüfdruck. Nach 2 Millionen Zyklen oder 24 Monaten ist ein kompletter Dichtungssatz zu erneuern, wobei Original-Ersatzteile nach DIN EN ISO 3601 verwendet werden müssen. Die Schmierung erfolgt über das Wartungsgerät mit ISO VG 32 Öl bei einer Dosierung von 1-2 Tropfen pro m³ Druckluft. Bei intensiver Nutzung sind monatliche Funktionsprüfungen der Endlagendämpfung und jährliche Messungen der Innenabdichtung mit maximal 50 ml/min Leckage bei 6 bar vorgeschrieben.
